一、2D动画

1. transform

  • 平移：translate(x, y)
  • 缩放：scale(x, y)
  • 旋转：rotate(deg)
  • 倾斜：skew(deg, deg)

2. 坐标系

  • CSS3 transform属性允许在二维或三维空间中直观地变换元素。
    • transform属性会转换元素的坐标系，使元素在空间中转换。
    • 用transform变换的元素会受transform-origin属性值的影响，该属性用于指定形变的原点。
  • 元素的坐标系
    • CSS中的每个元素都有一个坐标系，其原点位于元素的左上角，被称为初始坐标系。
    • 用transform时，坐标系的原点默认会移动到元素的中心（因为transform-origin的默认值是50% 50%）。
    • 用transform属性旋转或者倾斜时，会变换或倾斜元素的坐标系。并且该元素所有后续变换都将基于新坐标系的变换。
    • 因此，transform属性中变换函数的顺序非常重要——不同的顺序会导致不同的变换结果。
  • transform-origin
    • 一个值：设置x轴的原点，y轴为默认50%。
    • 两个值：设置x轴和y轴的原点。
    • 三个值：设置x轴、y轴和z轴的原点。

二、transition和animation

1. transition

  • transition-property
    • 规定设置过渡效果的css属性名称
  • transition-duration
    • 规定完成过渡效果需要多少秒或毫秒
  • transition-timing-function
    • 指定过渡动画，规定速度效果的速度曲线
  • transition-delay
    • 指定开始出现的延迟时间

2. animation

  • animation-name
    • 指定要绑定要选择器的关键帧的名称
  • animation-duration
    • 定义动画一个周期需要多少秒或毫秒
  • animation-iteration-count
    • 定义动画应该播放多少次
  • animation-direction
    • 定义是否循环交替反向播放动画
  • animation-timing-function
    • 指定动画将如何完成一个周期

三、3D动画

1. transform

  • 3D位移：translate3d(tx, ty, tz)
    • translateX(tx)
    • translateY(ty)
    • translateZ(tz)
  • 3D缩放：scale3d(sx, sy, sz)
    • scaleX(sx)
    • scaleY(sy)
    • scaleZ(sz)
  • 3D旋转：rotate3d(x, y, z, a)
    deg为正数，旋转将为顺时针；为负数，则为逆时针。
    • rotateX(deg)
    • rotateY(deg)
    • rotateZ(deg)

2. 3D透视 - perspective

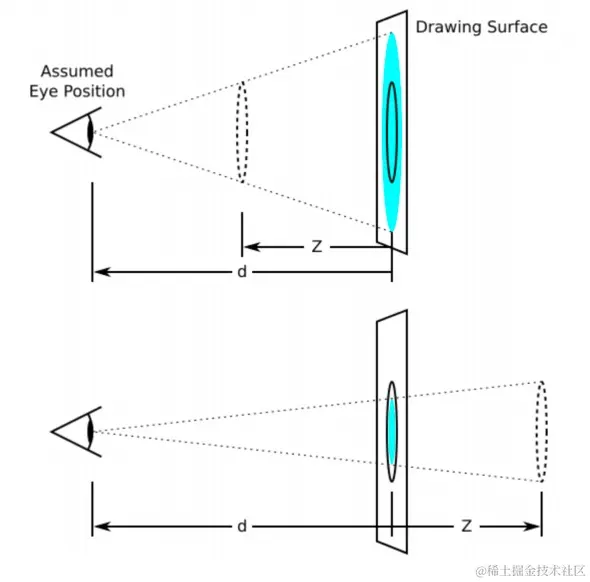

  • 什么是透视
    • 定了观察者与z=0平面的距离，使具有三维位置变换的元素产生透视效果（z表示Z轴）。
    • z>0的三维空间比正常的大，而z<0时则比正常的小，大小程度由该属性的值决定。
  • perspective的值
    • none
    • length：当值为0或者负数时，无透视变换。
  • 两种使用方式
    • 父元素中使用
    <!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body {
      margin: 0;
      bottom: 0;
    }
    .box {
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 父元素增加透视 */
      perspective: 50px;
    }

    .item {
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
      background-color: pink;
      /* 形变 */
      transform: rotateY(60deg);
    }


  </style>
</head>
<body>
  <div class="box">
    div
    <div class="item">10</div>
  </div>
</body>
</html>
    • 当前元素使用
    <!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body {
      margin: 0;
      bottom: 0;
    }
    .box {
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 当前元素增加透视 */
      transform: perspective(200px) rotateY(60deg);
    }


  </style>
</head>
<body>
  <div class="box">
    div
  </div>
</body>
</html>

3. 3D空间 - transform-style

  • transform-style
    • 该CSS元素用于设置元素的子元素是定位在3D空间中还是平展在元素的2D平面中。
    • 在3D空间中同样是可以使用透视效果。
  • 值
    • flat：指示元素的子元素位于元素本身的平面中。
    • preserve-3d：指示元素的子元素应位于3D空间中。
  • 案例
    <!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <link rel="stylesheet" href="style.css">
</head>
<body>
  <div class="webpack-logo">
    <!-- cube-inner -->
    <ul class="cube-inner">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>

    <!-- cube-outer -->
    <ul class="cube-outer">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>

  </div>
</body>
</html>

    html, body {
  padding: 0;
  margin: 0;
  width: 100%;
  height: 100%;
  background-color: #2b3a42;

  display: flex;
  justify-content: center;
  align-items: center;
  list-style: none;
}

ul {
  margin: 0;
  padding: 0;
  list-style: none;
}

.webpack-logo {
  width: 100%;
  height: 200px;
  position: relative;
}

/* cube-inner */
.cube-inner {
  position: absolute;
  left: 50%;
  top: 50%;
  margin: -25px 0 0 -25px;
  width: 50px;
  height: 50px;
  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
  animation: innerLoop 6s ease-in-out infinite;
}

@keyframes innerLoop {
  0% {
    transform: rotateX(-33.5deg) rotateY(45deg);
  }
  50%, 100% {
    transform: rotateX(-33.5deg) rotateY(-315deg);
  }
}

.cube-inner li {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: #175d96;
  border: 1px solid #fff;
}

.cube-inner .top {
  transform: rotateX(90deg) translateZ(25px);
}

.cube-inner .bottom {
  transform: rotateX(-90deg) translateZ(25px);
}

.cube-inner .front {
  transform: rotateY(0deg) translateZ(25px);
}

.cube-inner .back {
  transform: rotateY(-180deg) translateZ(25px);
}

.cube-inner .left {
  transform: rotateY(-90deg) translateZ(25px);
}

.cube-inner .right {
  transform: rotateY(90deg) translateZ(25px);
}

/* cube-outer */
.cube-outer {
  position: absolute;
  left: 50%;
  top: 50%;
  margin: -50px 0 0 -50px;
  width: 100px;
  height: 100px;
  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
  animation: outerLoop 6s ease-in-out infinite;
}

.cube-outer li {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: rgba(141, 214, 249, .5);
  border: 1px solid #fff;
}

.cube-outer .top {
  transform: rotateX(90deg) translateZ(50px);
}

.cube-outer .bottom {
  transform: rotateX(-90deg) translateZ(50px);
}

.cube-outer .front {
  transform: rotateY(0deg) translateZ(50px);
}

.cube-outer .back {
  transform: rotateY(-180deg) translateZ(50px);
}

.cube-outer .left {
  transform: rotateY(-90deg) translateZ(50px);
}

.cube-outer .right {
  transform: rotateY(90deg) translateZ(50px);
}

@keyframes outerLoop {
  0% {
    transform: rotateX(-33.5deg) rotateY(45deg);
  }
  50%, 100% {
    transform: rotateX(-33.5deg) rotateY(405deg);
  }
}

4. 3D背面可见性 - backface-visibility

  • backface-visibility
    • 该CSS属性指定某个元素当背面朝向观察者时是否可见。
  • 值
    • visible：背面朝向用户时可见。
    • hidden：背面朝向用户时不可见。

5. 动画性能优化

  • 创建一个新的渲染层（减少回流）
    • 有明确的定位属性（position: relative、fixed、sticky、absolute）
    • 透明度（opacity小于1）
    • 有transform属性（不为none）
    • backface-visibility: hidden
  • 创建合成层（合成层会开始CPU加速页面渲染，但不能滥用）
    • 对opacity、transform、filter、backdropfilter应用了animation或transition
    • 有3Dtransform函数
    • will-change设置为opacity、transform、top、left、bottom、right
