BGP路由优选配置

路由优选规则

当到达同一个目的网段存在多条路由时，BGP通过如下的次序进行路由优选：

丢弃下一跳不可达的路由

1. 优选Preferred-Value属性值最大的路由
2. 优选Local_Preference属性值最大的路由
3. 本地始发的BGP路由优于从其他对等体学习到的路由，本地始发的路由优先级按照：优选手动聚合>自动聚合>network>import>从对等体学到的
4. 优选AS_Path属性值最短的路由
5. 优选Origin属性最优的路由。Origin属性值按优先级从高到低排列：IGP>EGP>Incomplete
6. 优选MED属性值最小的路由
7. 优选从EBGP对等体学来的路由（EBGP路由优先级高于IBGP路由）
8. 优选到Next_Hip的IGP度量值最小的路由
9. 优选Cluster_List最短的路由
10. 优选Router ID（Originator_ID）最小的设备通告的路由
11. 优选具有最小IP地址对等体通告的路由

到第八条还没有选举出来，BGP可以满足等价负载

等价负载最大路由数量和忽略AS-Path

maxinum load-balancing 2//最大的等价路由数为2个，表示到达目的地最大只能有2条路径
load-balancing as-path-ignore//负载忽略as-path

案例一

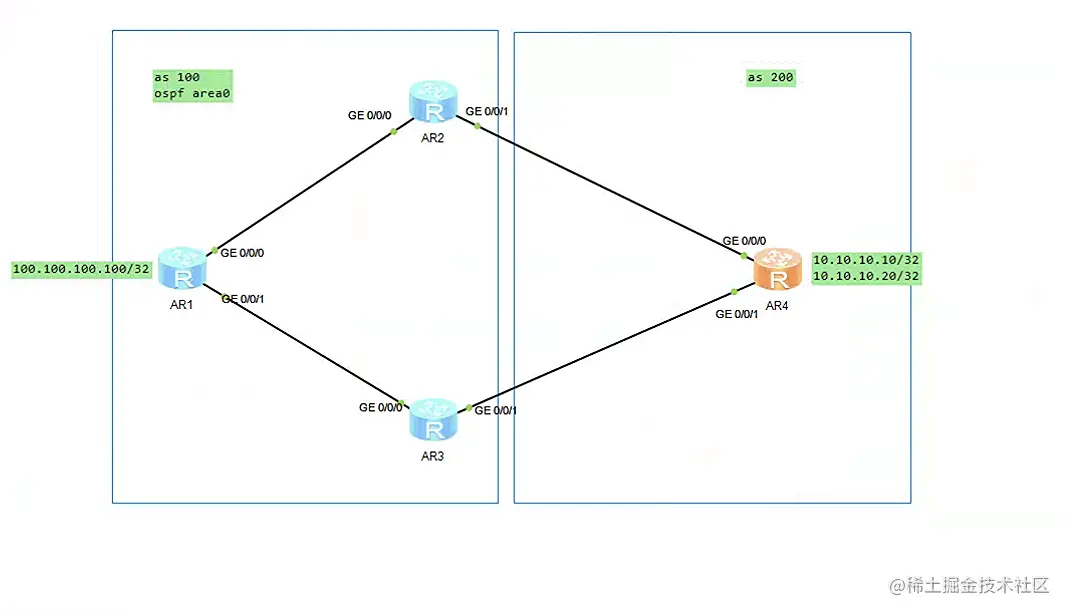

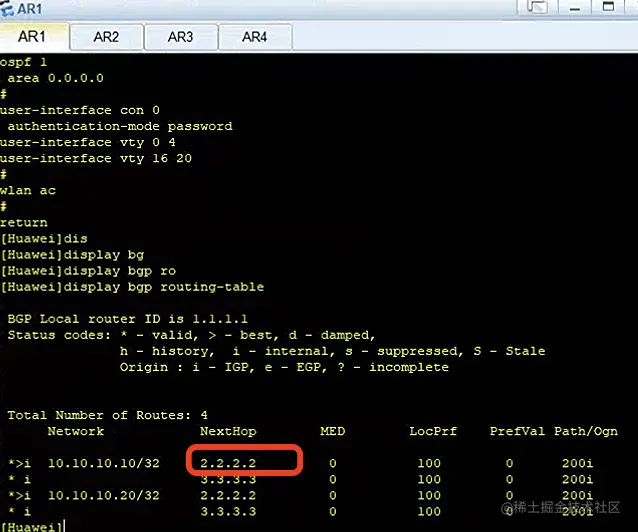

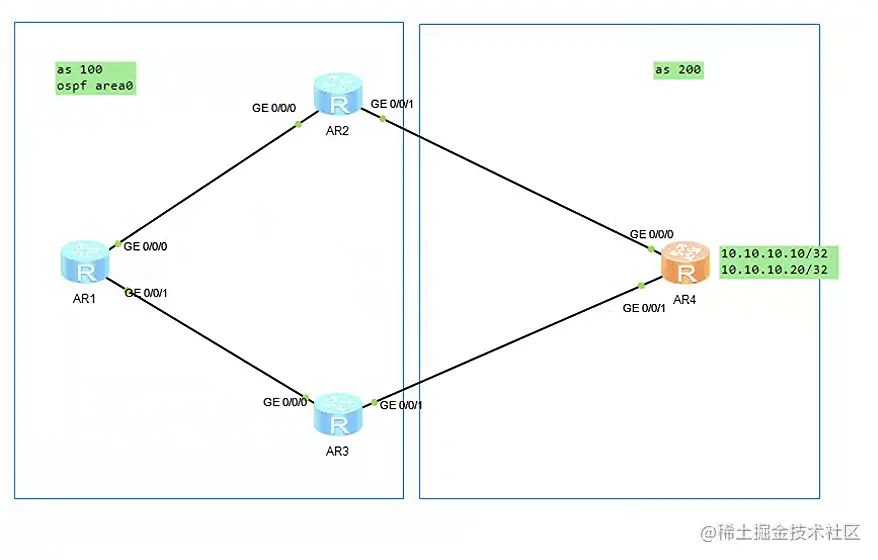

如图10.10.10.10/32和10.10.10.20/32，NextHop都是2.2.2.2

优选Preferred-Value属性值最大的路由

现在将NextHop改成3.3.3.3

//在AR1上执行

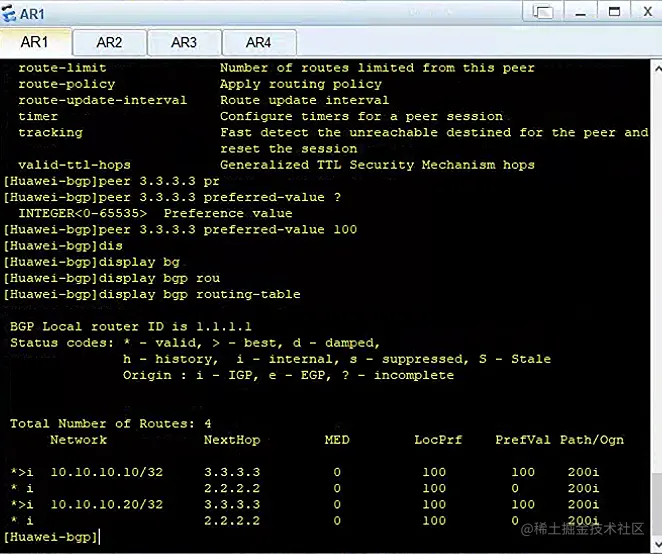

peer 3.3.3.3 preferred-value 100//将到对等体3.3.3.3的preferred-value改成100

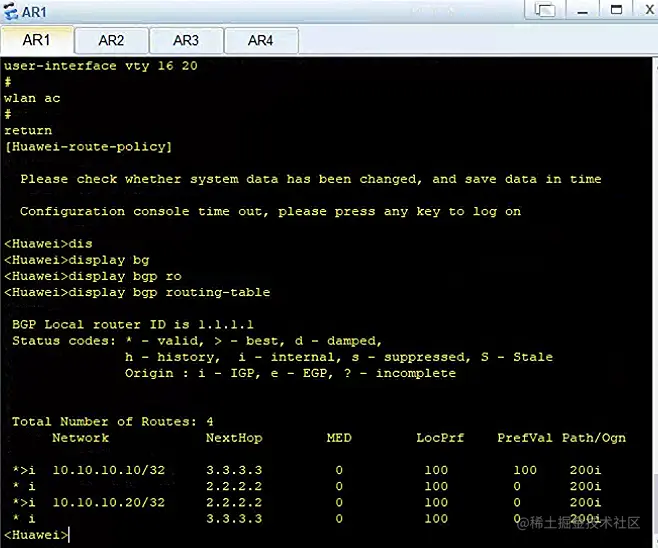

如果只针对10.10.10.10/32这条BGP路由的NextHop改成3.3.3.3

//在AR1上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
route-policy 1 permit node 1
 if-match acl 2000
 apply preferred-value 100
#
route-policy 1 permit node 2//route-policy最后隐藏一条deny any，所以要加这一条permit any
#
peer 3.3.3.3 route-policy 1 import
#

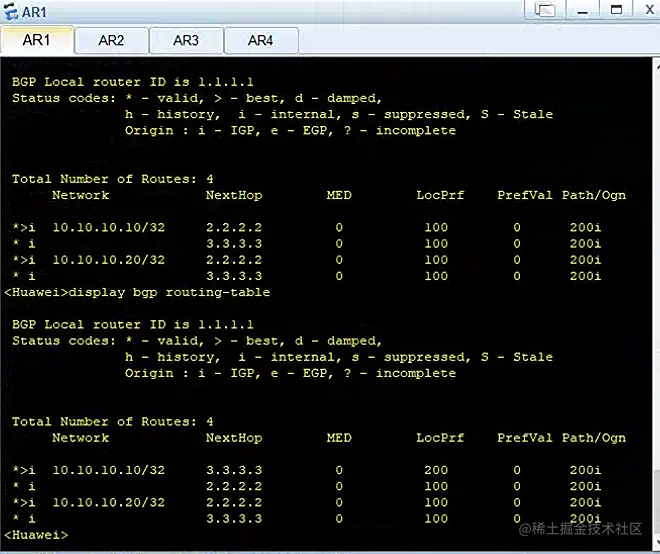

优选Local_Preference属性值最大的路由

default local-preference 200//将本地local-preference改成200

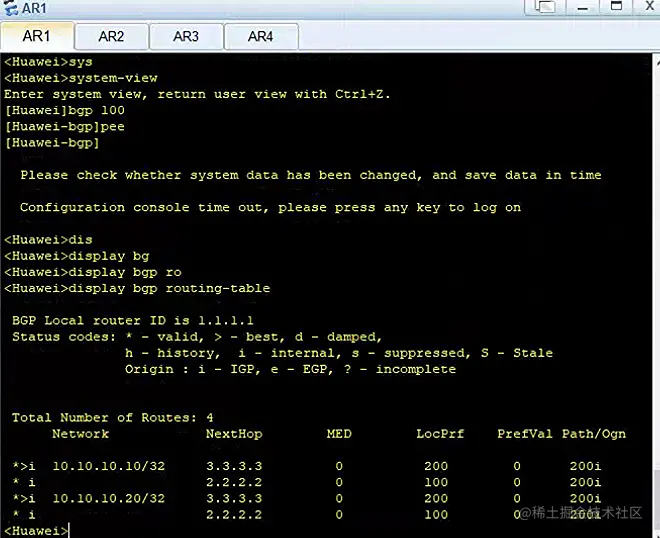

此时NextHop变成了3.3.3.3

如果只针对10.10.10.10/32这条BGP路由的NextHop改成3.3.3.3

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
route-policy 1 permit node 1
 if-match acl 2000
 apply local-preference 200
#
route-policy 1 permit node 2
#
peer 1.1.1.1 route-policy 1 export
#

本地始发的BGP路由优于从其他对等体学习到的路由，本地始发的路由优先级按照：优选手动聚合>自动聚合>network>import>从对等体学到的

在AR3上手动聚合路由

 aggregate 10.0.0.0 255.0.0.0 detail-suppressed//聚合10.0.0.0/8路由，并且抑制明细路由

在AR2上自动聚合路由

#
ip route-static 10.10.10.10 255.255.255.255 24.1.1.4
ip route-static 10.10.10.20 255.255.255.255 24.1.1.4
#
summary automatic
import-route static
#

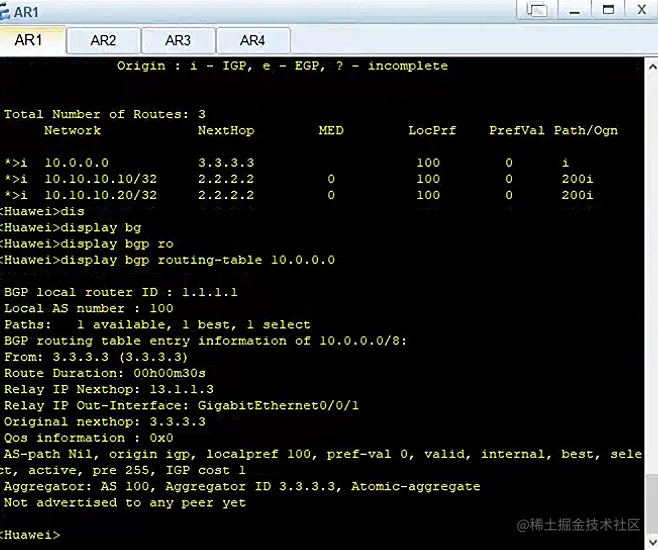

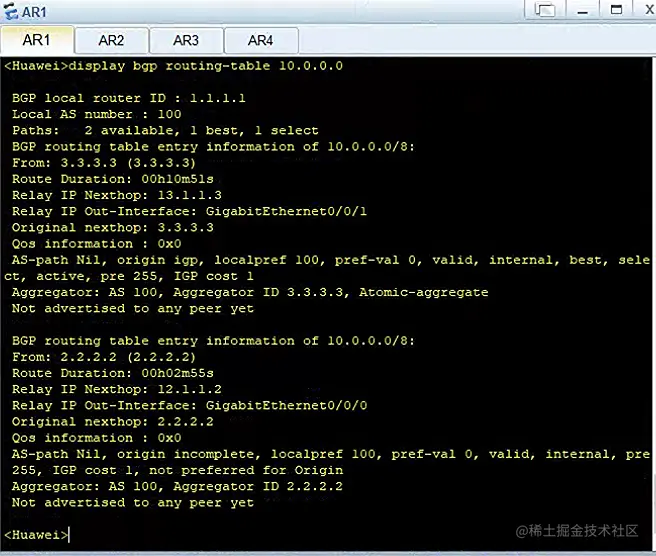

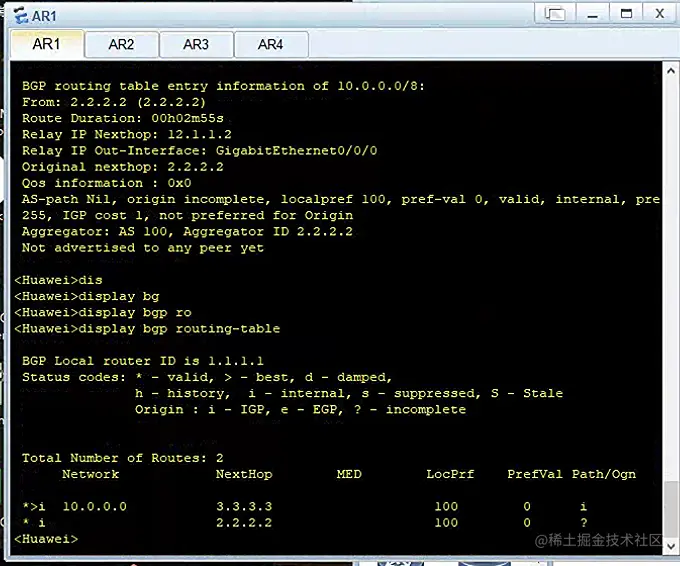

查看AR1上的bgp路由，选择了手动聚合的路由，如图：

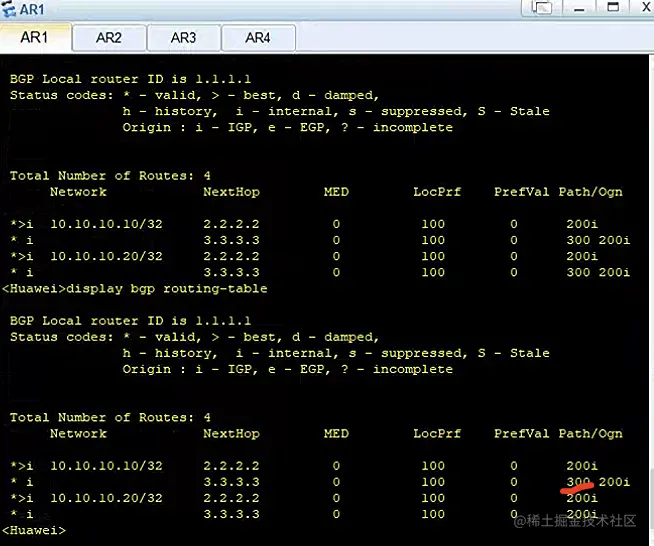

优选AS_Path属性值最短的路由

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
peer 1.1.1.1 route-policy 1 export
#
route-policy 1 permit node 1
 if-match acl 2000

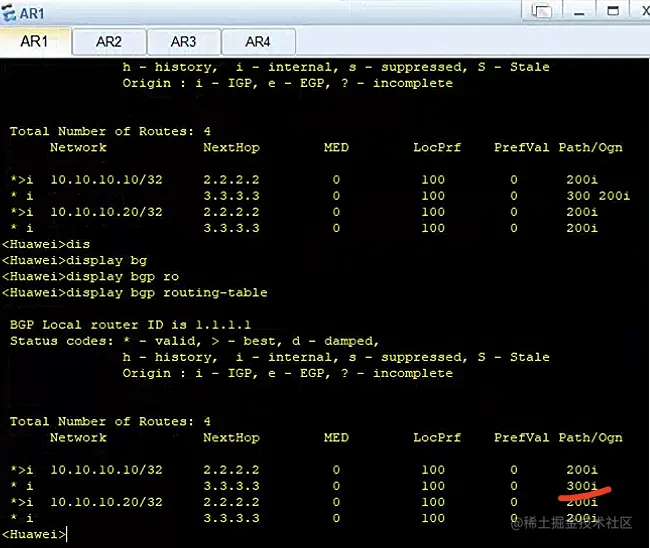

 apply as-path 300 additive
#
route-policy 1 permit node 2
#

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
peer 1.1.1.1 route-policy 1 export
#
route-policy 1 permit node 1
 if-match acl 2000
 apply as-path 300 overwrite
#
route-policy 1 permit node 2
#

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
peer 1.1.1.1 route-policy 1 export
#
route-policy 1 permit node 1
 if-match acl 2000

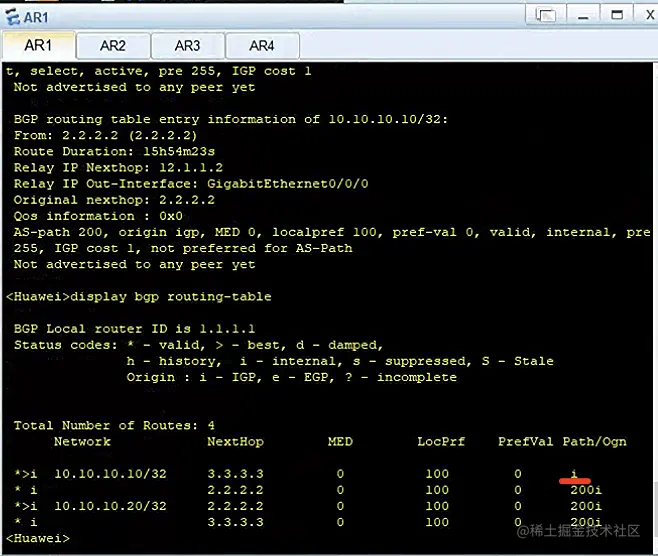

 apply as-path none overwrite
#
route-policy 1 permit node 2
#

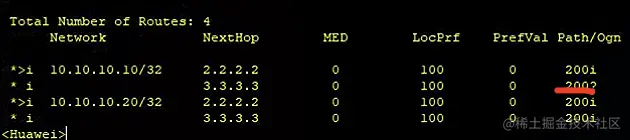

优选Origin属性最优的路由。Origin属性值按优先级从高到低排列：IGP>EGP>Incomplete

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
peer 1.1.1.1 route-policy 1 export
#
route-policy 1 permit node 1
 if-match acl 2000
 apply origin incomplete
#
route-policy 1 permit node 2
#

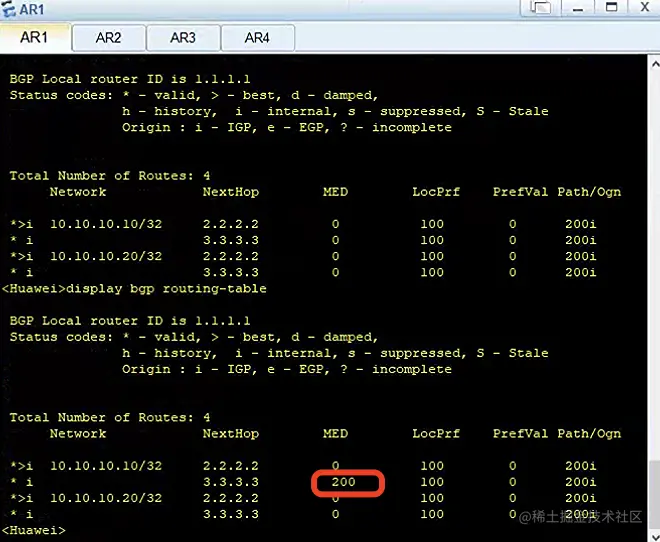

优选MED属性值最小的路由

//在AR3上执行
#
acl number 2000
 rule 5 permit source 10.10.10.10 0
#
peer 1.1.1.1 route-policy 1 import
#
route-policy 1 permit node 1
 if-match acl 2000
 apply cost 200
#
route-policy 1 permit node 2
#

在AR1的环回口上新增100.100.100.100/32并且宣告进OSPF中，也可以在AR3上执行，但是此操作只会针对import-route命令引入，具体看BGP属性MED注意事项

//在AR3上执行
#
default med 200
import-route ospf 1
#

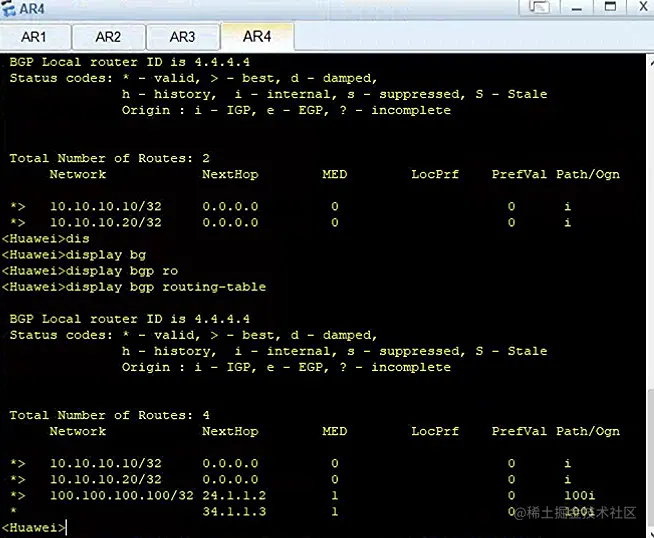

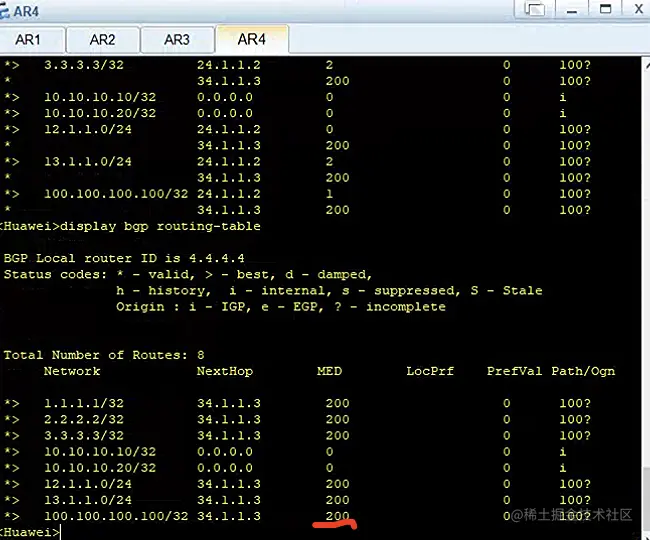

此时在AR4上查看bgp路由，MED值为200

优选从EBGP对等体学来的路由（EBGP路由优先级高于IBGP路由）

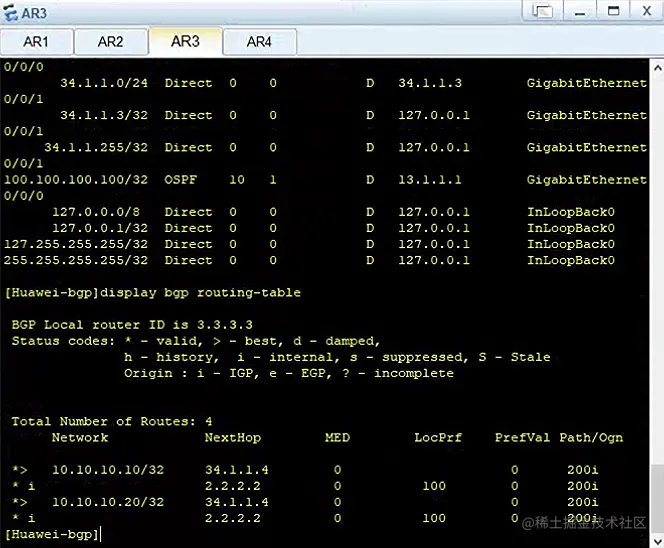

将AR2和AR3建立IBGP对等体，此时BGP路由表如图：

10.10.10.10/32会从34.1.1.4和2.2.2.2传递过来，优选了34.1.1.4

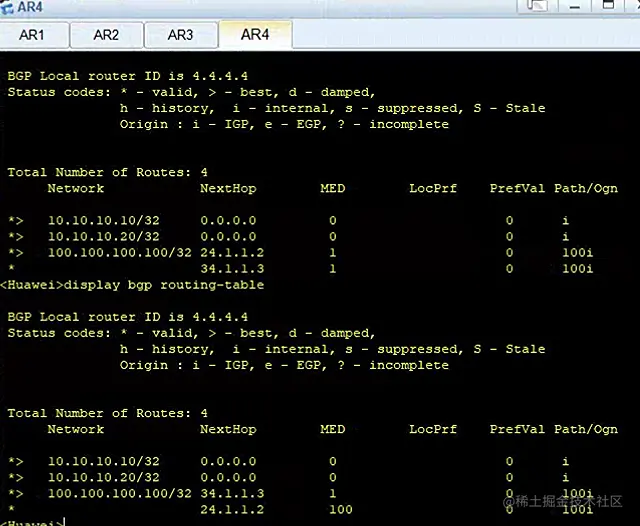

优选到Next_Hop的IGP度量值最小的路由

将100.100.100.100/32宣告进OSPF，然后在AR2和AR3的BGP上network这条路由，此时传递路由会选择AR2的这条路径

现在在AR2的G0/0/0口上执行ospf cost 100,此时会选择AR3这条路径传递

//在AR2上执行
#
ospf cost 100
#

案例二

优选Cluster_List最短的路由

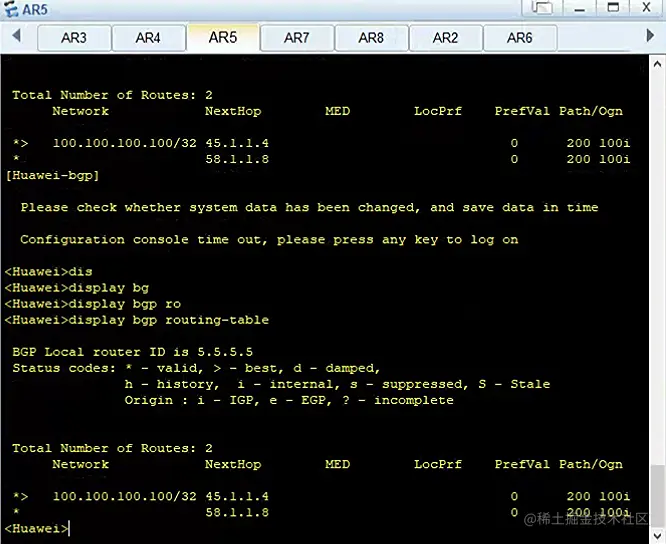

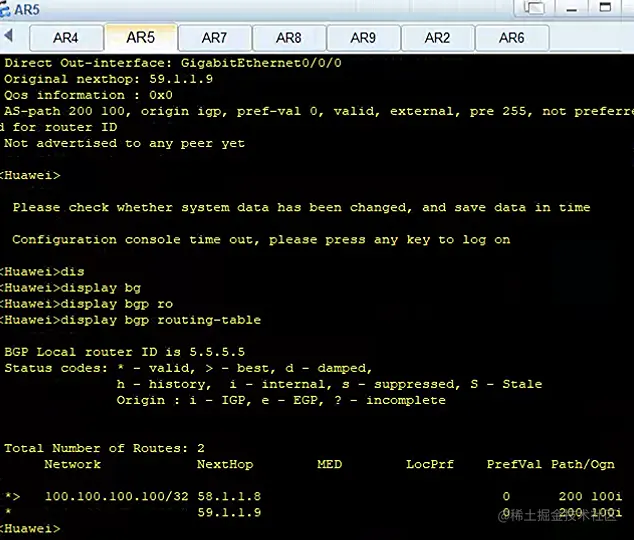

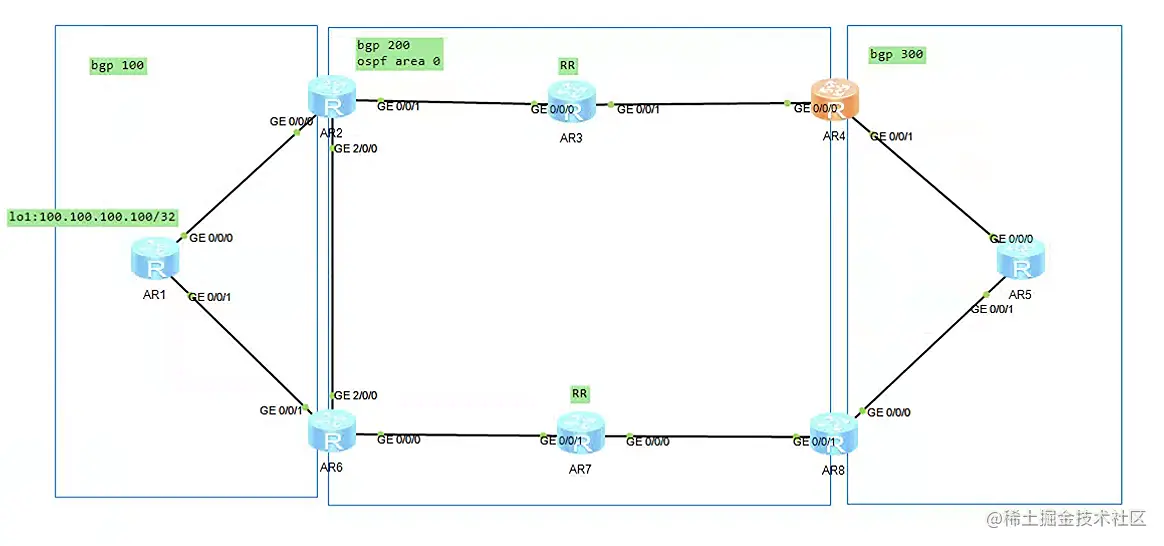

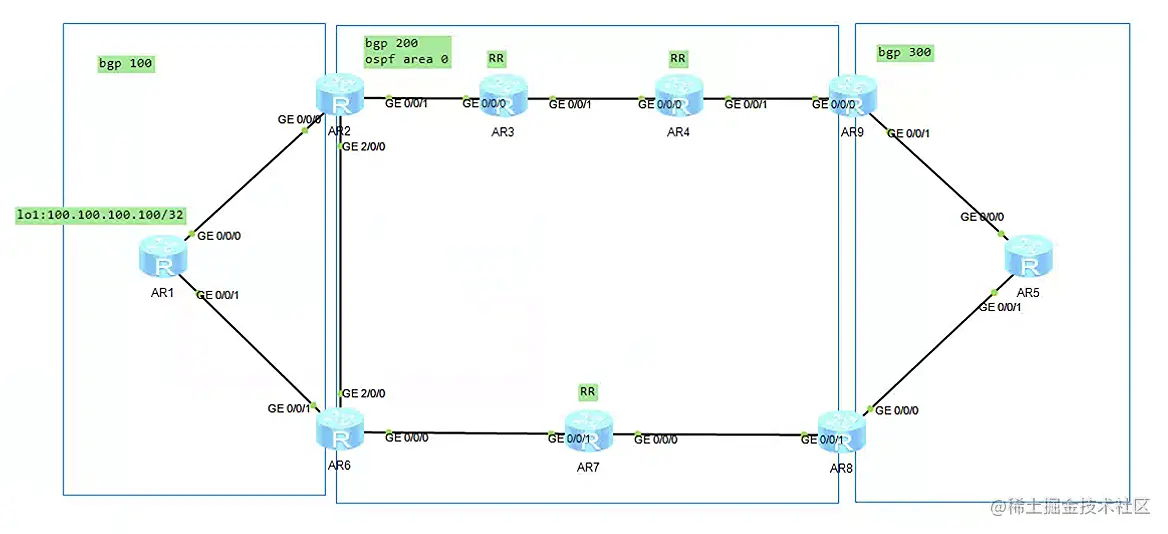

AR3、AR4、AR7做反射，AR5会从两条路径接收到100.100.100.100/32这条BGP路由，此时会选择AR8这条路径

案例三

优选Router ID（Originator_ID）最小的设备通告的路由

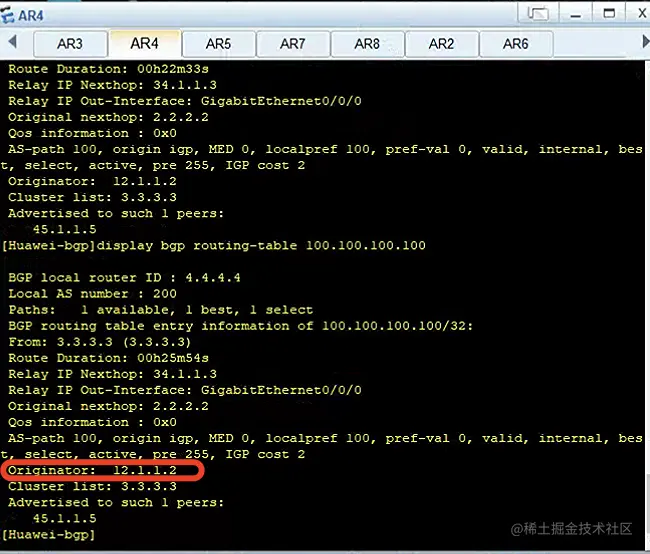

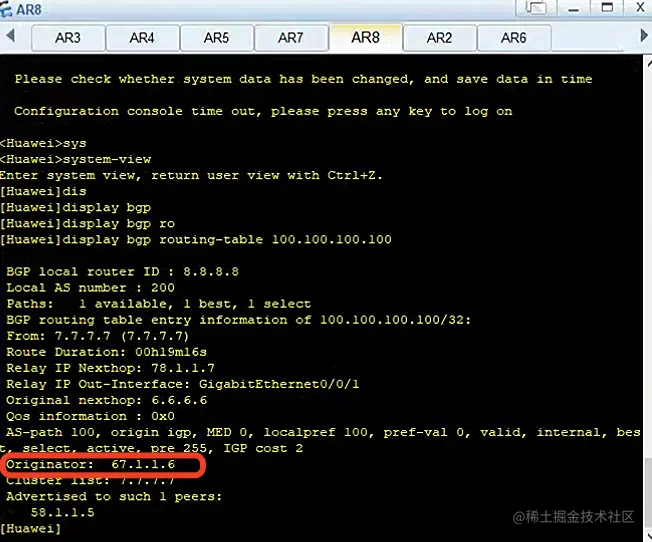

分别在AR4和AR8上查看display bgp routing-table 100.100.100.100,如图：

AR4上比较小，所以路由是从AR4上传递过来的：

优选具有最小IP地址对等体通告的路由

配置完BGP对等体后，默认会优选具有最小IP地址对等体通告的路由
