Android 消息机制（一）Handler、MessageQueue、Runnable 和 Looper

樱木Plus
958 阅读7分钟


1. Android 进程和线程

  1. 四大组件并不是程序（进程）的全部，只是它的“零件”
  2. 应用程序启动后，将创建 ActicityThread 主线程。
  3. 同一个包中的组件将运行在相同的进程空间中。
  4. 不同包中的组件可以通过一定的方式运行在一个进程空间中。
  5. 一个 Activity 应用启动后至少有3个线程：一个主线程，2个Binder 线程。

2. Handler MessageQueue Runnbale 和 Looper

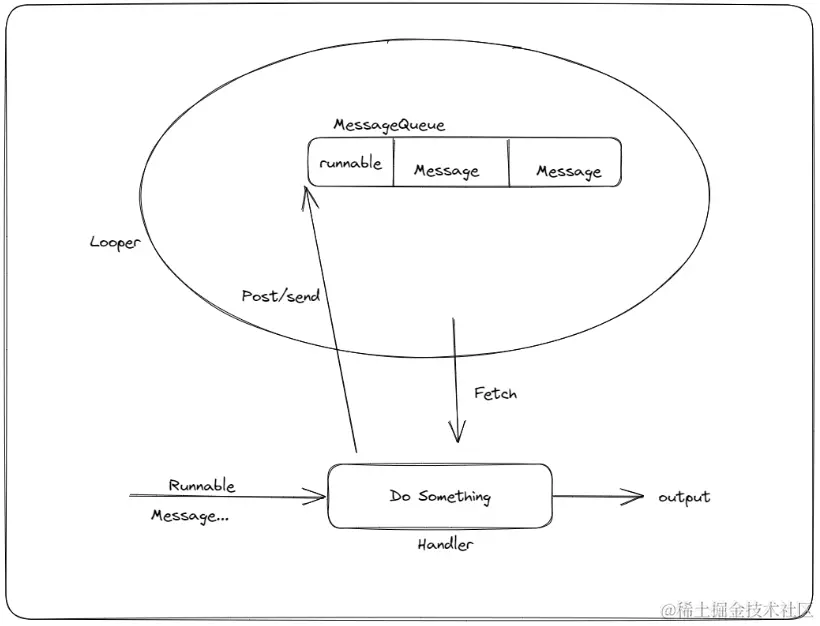

  • Looper 循环地去做某件事情

    不断地从 MessageQueue 中取出一个 item, 然后传给 Handler 进行处理，如此循环往复。如果队列为空，那么它会进入休眠。

  • Handler 是真正处理事情的地方。

    利用自身的处理机制，对传入的各种 Object 进行相应的处理并产生最终的结果。

Looper 不断获取 MessageQueue 中的一个 Message ，然后由 Handler 来处理。

2.1. Handler

// framework/base/core/java/android/os/Handler.java

public class Handler {
    ...
    final MessageQueue mQueue;
    final Looper mLooper;
    final Callback mCallback;
}
  1. 每个 Thread 只对应一个 Looper
  2. 每个 Looper 只对应一个 MessageQueue
  3. 每个 MessageQueue 中有 N 个 Message
  4. 每个 Message 中最多指定一个 Handler 来处理事件 （多了就乱了）

Thread 和 Handler 是一对多的关系

Handler 主要作用：

  1. 处理 message
  2. 将某个 message 压入 MessageQueue 中 (这也是处理 message 的一种方式）
public void dispatchMessage(Message msg); // 对 Message 进行分发
public void handleMessage(Message msg); // 对 Message 进行处理

Looper 从 MQ 中取出一个 Message 后，首先会调用 Handler.dispatchMessage 进行消息的派发。

默认情况下 Handler 的派发流程：

  1. Message.callback （Runnable 对象） 是否为空
    在不为空的情况下，将优先通过 callback 来处理
  2. Handler.mCallback 是否为空
    在不为空的情况下，调用 mCallback.handleMessage
  3. 如果前两个对象都不存在，才调用 Handler.handleMessage

Handler 的扩展子类可以通过重载 dispatchMessage 或者 handleMessage 来改变它的默认行为。

post 和 send

两者都是负责将某个消息压入 MessageQueue 中，区别在于 send 处理的函数参数是 Message, 而 post 则需要先把其他类型的 "零散" 信息转换成 Message，再调用 Send 系列函数来执行下一步。

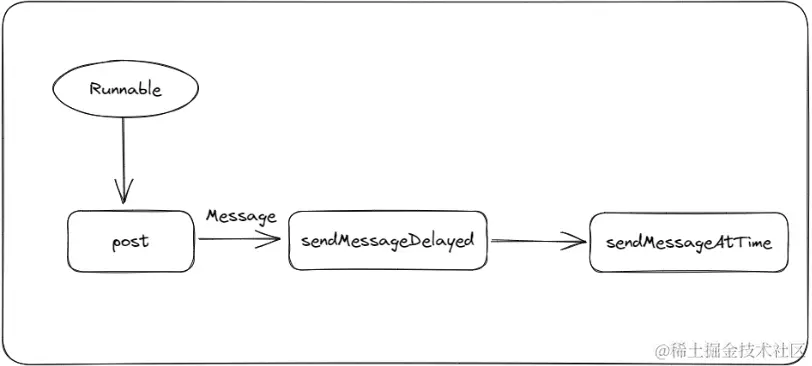

因为调用者提供的是 Runnable 对象，post 需要先将其封装成一个 Message, 接着通过对应的 send 函数把它推送到 MessageQueue 中。

private static Message getPostMessage(Runnable r) {
	Message m = Message.obtain(); // 1
	m.callback = r; // 这里将 runnable 对象设置成 Message的回调函数
	return m;
}

// 1 中，Android 系统会维护一个全局的 Message 池，当用户需要使用的时候，可以通过obtain直接获得，而不是自行创建。这样的设计可以避免浪费资源。

Loop 中包含了一个 MessageQueue 。

现在就可以看成 Looper 和 Handler （隐藏的 Thread） 之间的关系了。

应用程序使用 Looper 有两种情况：

1.  主线程（MainThread) : 也就是 ActivityThread
1.  普通线程

普通线程范例：

1. Looper 的准备工作（prepare)
2. 创建处理消息的 Handler
3. Looper 开始运作（loop)

问题：

  1. Looper 对象怎么创建的？
  2. mHandler 是怎么保证把外部的消息投递到 Looper 管理的  MessageQueue 中的？
  3. Looper 和 Handler 之间有什么隐藏的联系？
class LooperThread extends Thread {
	public Handler mHandler;
	public void run() {
		Looper.prepare(); // 1.Looper 的准备工作
		mHandler = new Handler() {
			public void handleMessage(Message msg) {
				...// 处理消息的地方，继承 Handler 的子类通常需要修改这个函数
			}
		}；
		Looper.loop()；// 进入主循环
	}

}

这里的 Looper.prepare()

import android.os.Looper;
......
static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal<Looper>();

这是一个静态类型的变量，意味着一旦 import 了 Looper 后，sThreadLocal 就已经存在并构建完毕。

ThreadLocal 对象是一种特殊的全局变量，只限于自己所在的线程，外界的线程（哪怕是同一进程）都无法访问到它。每个线程的 Looper 是独立的。

private static void prepare(boolean quitAllowed) {
	if (sThreadLocal.get() != null) {
		throw new RuntimeException("only one Looper may be created per thread");
	}
	sThreadLocal.set(new Looper(quitAllowed));
}

sThreadLocal.get() 返回的是模板类，这个场景中是Looper.

mQueue 是Looper 和 Handler 之间的沟通桥梁。

// frameworks/base/core/java/android/os/Looper.java

/** Initialize the current thread as a looper.
* This gives you a chance to create handlers that then reference
* this looper, before actually starting the loop. Be sure to call
* {@link #loop()} after calling this method, and end it by calling
* {@link #quit()}.
*/

public static void prepare() {
	prepare(true);
}

private static void prepare(boolean quitAllowed) {
	if (sThreadLocal.get() != null) {
	throw new RuntimeException("Only one Looper may be created per thread");
}
	sThreadLocal.set(new Looper(quitAllowed));
}

sThreadLocal 会创建一个只针对当前线程的 Looper以及其他相关的数据对象。sThreadLocal.get() 返回的是模板类，这个场景中是Looper。

上面我们看到 mHandler 是 LooperThread 的成员变量，并通过 new 操作创建了一个 Handler 实例。

Handler 有如下内部变量需要初始化：

final MessageQueue mQueue;
final Looper mLooper;
final Callback mCallback;

public Handler() {
	...
	mLooper = Looper.myLooper();
	...
	mQueue = mLooper.mQueue; // 就是 Looper中的  mQueue
	mCallback = null;
}

// frameworks/base/core/java/android/os/Looper.java
/**
* Return the Looper object associated with the current thread. Returns
* null if the calling thread is not associated with a Looper.
*/
public static @Nullable Looper myLooper() {
	return sThreadLocal.get();
}

这样 Handler 、Looper、MessageQueue 就联系起来了，后面 Handler 执行 Post/Send 两个系列函数时，会将消息投递到 mQueue(mLooper.mQueue) 中，一旦 Looper 处理到这一消息，又会从中调用 Handler 来进行处理。

3. UI 主线程 - ActivityThread

framework/base/core/java/android/app/ActivityThread.java

public static void main(String[] args) {
	...
	Looper.prepareMainLooper(); // 和之前的 LooperThread 不同
	ActivityThread thread = new ActivityThread(); // 新建一个ACthread对象
	thread.attach(false);

	if (sMainThreadHandler == null) {
		sMainThreadHandler = thread.getHandler(); // 主 Handler
	}
	AsyncTask.init();
	Looper.loop();
	throw new RuntimeException("Main thread loop unexpectedly exited");
}

  • prepareMainLooper 和 prepare

    普通线程只要 prepare 就可以了，而主线程使用的是 prepareMainLooper

  • Handler 不同
    普通线程生成一个与 Looper 绑定的 Handler 对象就行，而主线程是从当前线程中获取的 Handler(thread.getHandler);

1. prepareMainLooper 有什么特殊之处呢？

    public static void prepareMainLooper() {
        prepare(false); // false 表示该线程不允许退出
        synchronized (Looper.class) {
            if (sMainLooper != null) {
                throw new IllegalStateException("The main Looper has already been prepared.");
            }
            sMainLooper = myLooper();
        }
    }

和前面一样，经过 prepare 之后会, myLooper() 就可以得到一个本地线程 的 Looper 对象然后将其赋给 sMainLooper。

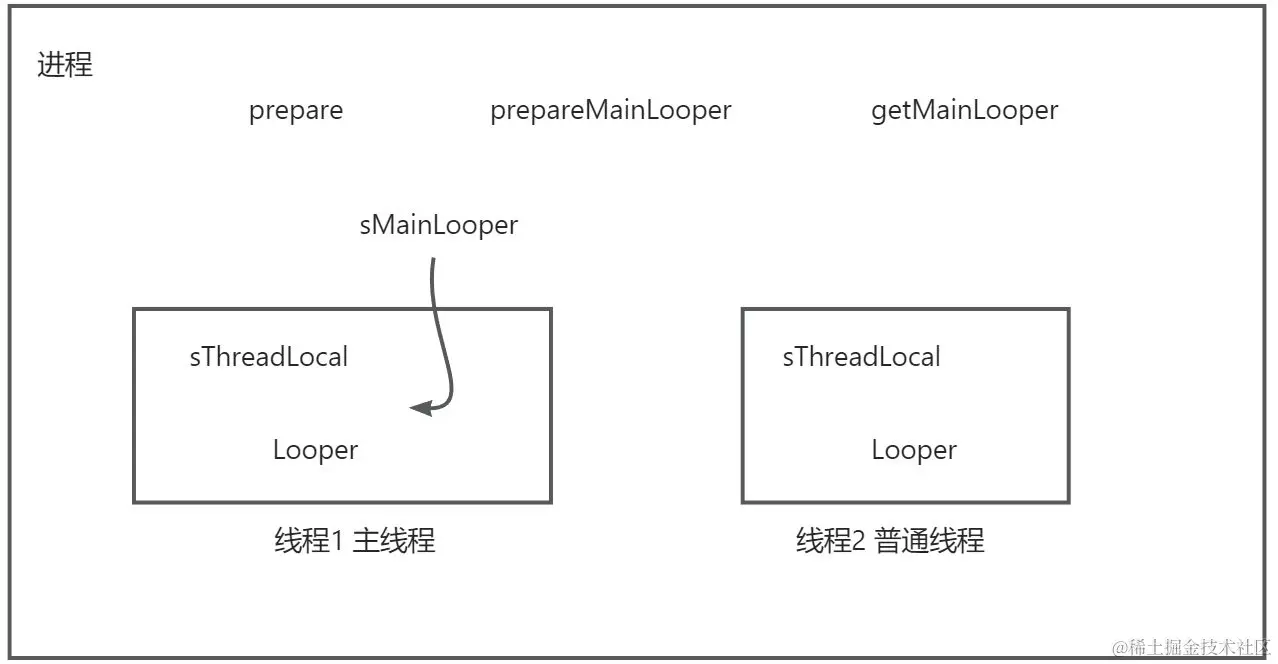

线程1不能直接访问到线程2中的 Looper 对象，但二者都可以接触到进程中的各元素。

线程1： 因为是 main Thread ， 使用的是 prepareMainLooper ，这个函数将通过 prepare 为线程1生成一个 ThreadLocal 的 Looper 对象，并让 sMainLooper 指向它。这样的目的就是其他线程如果要获取主线程的 Looper, 只需要调用 getMainLooper 即可。

线程2： 作为普通线程，调用的是 prepare(), 同时也生成了一个 ThreadLocal 的 Looper 对象，只不过这个对象只能在线程内通过 myLooper() 访问。

当然，主线程也能通过 myLooper 这个函数来访问它的 Looper 对象。

这里，区分开了各个线程的 Looper, 并界定了他们的访问权限。

2. sMainThreadHandler

当 ActivityThread 对象创建的时候，会在内部同时生成一个继承自 Handler 的 H 对象。

final H mH = new H();

ActivityThread.main 中调用的 thread.getHandler() 返回的就是 mH, 提供了一个事件管家，来处理主线程中的各种消息。

loop( ） 函数

public static void loop() {
    // loop 函数也是静态的，所以它只能访问静态数据。
    // 函数myLooper 则调用 sThreadLocal.get() 来获取与之匹配的 Looper 实例
    // 其实就是取出之前 prrpare 中创建的那个 Looper 对象。
	final Looper me = myLooper();
    ...
    // Looper 中自带一个  MessageQueue
    final MessageQueue queue = me.mQueue;
    ...
    for(;;) { // 消息循环开始
        Message msg = queue.next(); // 从 MessageQueue 中取出一格消息，可能会阻塞
        if （msg == null) {// 如果当前消息队列中没有 msg, 说明线程要退出了。
            return;
        }
        ...
        // 开始分派消息，target 是一个 Handler
        msg.target.dispatchMessage(msg);
        ...
        msg.recycle(); // 消息处理完毕，进行回收

loop 的主要工作就是不断地从消息队列中取出需要处理的事件，然后分发给相应的责任人

如果消息队列为空，它很可能会进入睡眠以让出 CPU 资源。在具体事件的处理过程中，程序会 post 新的事件到队列中。另外，其他进程也可能投递新的事件到这个队列中。

APK 应用程序就是不停地执行“处理队列事件”的工作，直到它退出运行。

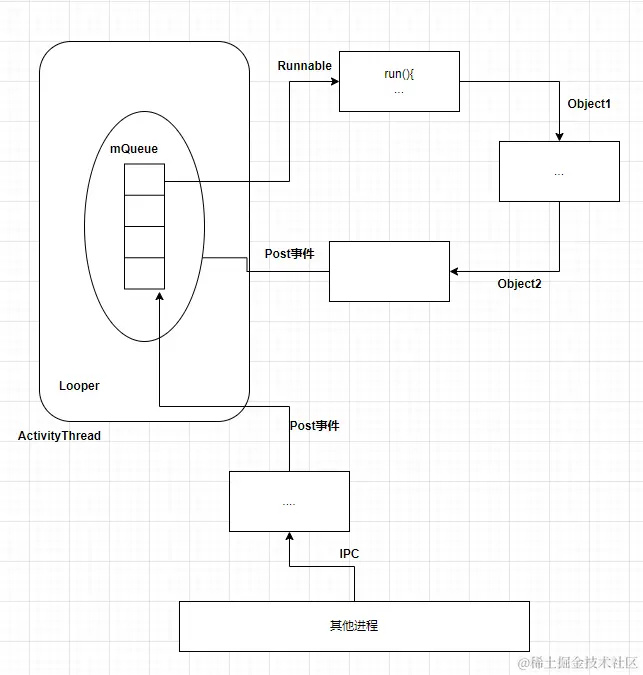

ActivityThread 这个主线程从消息队列中取出 Message 后， 调用它对应的 Runnable.run 进行具体的事件处理。处理过程中还会涉及到其他类的调用。它们可能还会向主循环投递新的事件来安排后续的操作。

另外，其他进程也可以通过 IPC 机制这一进程的主循环发送新事件，如触摸、按键事件等，这就是 APK 应用程序动起来的原因。

插曲：MessageQueue 的创建

final MessageQueue mQueue;
private Looper(boolean quitAllowed) {
	mQueue = new MessageQueue(quitAllowed);
    mRun = true;
mThread = Thread.currentThread(); // Looper 与当前线程建立对应关系

好的，本篇文章的主要内容就是这么多了，喜欢的话请帮忙点赞、收藏、转发，最后给我一个大大的关注！我是樱木Plus, 一名android开发者。我们下期再见。
