服务端如何处理客户端新建连接

Netty 服务端完全启动后，就可以对外工作了。接下来 Netty 服务端是如何处理客户端新建连接的呢？ 主要分为四步：

Boss NioEventLoop 线程轮询客户端新连接 OP_ACCEPT 事件；
​
构造 初始化Netty 客户端 NioSocketChannel；
​
注册 Netty 客户端 NioSocketChannel 到 Worker 工作线程中；
​
从 Worker group 选择一个 eventLoop 工作线程；注册到选择的eventLoop的Selector
​
注册 OP_READ 事件到 NioSocketChannel 的事件集合。
​

下面我们对每个步骤逐一进行简单的介绍。

接收新连接

bossGroup的EventLoop是一个线程是一个线程是一个线程。所以等服务器端启动起来以后就会执行线程的run方法逻辑。

protected void run() {
    for (;;) {
        try {
            try {
            switch (selectStrategy.calculateStrategy
                            (selectNowSupplier, hasTasks())) {
                case SelectStrategy.CONTINUE:
                    continue;
                case SelectStrategy.BUSY_WAIT:
                case SelectStrategy.SELECT:
                    select(wakenUp.getAndSet(false)); // 轮询 I/O 事件
                    if (wakenUp.get()) {
                        selector.wakeup();
                    }
                default:
                }
            } catch (IOException e) {
                rebuildSelector0();
                handleLoopException(e);
                continue;
            }
            cancelledKeys = 0;
            needsToSelectAgain = false;
            final int ioRatio = this.ioRatio;
            if (ioRatio == 100) {
                try {
                    // 处理 I/O 事件
                    processSelectedKeys();
                } finally {
                    runAllTasks(); // 处理所有任务
                }
            } else {
                final long ioStartTime = System.nanoTime();
                try {
                    processSelectedKeys(); // 处理 I/O 事件
                } finally {
                    final long ioTime = System.nanoTime() - ioStartTime;
                    // 处理完 I/O 事件，再处理异步任务队列
                    runAllTasks(ioTime * (100 - ioRatio) / ioRatio);
                }
            }
        } catch (Throwable t) {
            handleLoopException(t);
        }
        try {
            if (isShuttingDown()) {
                closeAll();
                if (confirmShutdown()) {
                    return;
                }
            }
        } catch (Throwable t) {
            handleLoopException(t);
        }
    }
}
​

NioEventLoop#processSelectedKeys

// processSelectedKeys
 private void processSelectedKeys() {
        if (selectedKeys != null) {
            //不用JDK的selector.selectedKeys(), 性能更好（1%-2%），垃圾回收更少
            processSelectedKeysOptimized();
        } else {
            processSelectedKeysPlain(selector.selectedKeys());
        }
    }

服务器端监听 OP_ACCEPT 事件读取消息

NioEventLoop#processSelectedKeysOptimized

Netty 中 Boss NioEventLoop 专门负责接收新的连接，关于 NioEventLoop 的核心源码我们下节课会着重介绍，在这里我们只先了解基本的处理流程。当客户端有新连接接入服务端时，Boss NioEventLoop 会监听到 OP_ACCEPT 事件，源码如下所示：

 private void processSelectedKeysOptimized() {
        for (int i = 0; i < selectedKeys.size; ++i) {
            final SelectionKey k = selectedKeys.keys[i];
            // null out entry in the array to allow to have it GC'ed once the Channel close
            // See https://github.com/netty/netty/issues/2363
            selectedKeys.keys[i] = null;

            //呼应于channel的register中的this:
            //selectionKey = javaChannel().register(eventLoop()
            // 							  .unwrappedSelector(), 0, this);
            final Object a = k.attachment();
			 //因为客户端和服务器端的都继承自AbstractNioChannel
            if (a instanceof AbstractNioChannel) {
               //会进入判断
                processSelectedKey(k, (AbstractNioChannel) a);
            } else {
                @SuppressWarnings("unchecked")
                NioTask<SelectableChannel> task = (NioTask<SelectableChannel>) a;
                processSelectedKey(k, task);
            }

            if (needsToSelectAgain) {
                // null out entries in the array to allow to have it GC'ed once the Channel close
                // See https://github.com/netty/netty/issues/2363
                selectedKeys.reset(i + 1);

                selectAgain();
                i = -1;
            }
        }
    }

NioEventLoop#processSelectedKey

private void processSelectedKey(SelectionKey k, AbstractNioChannel ch) {
        final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();
        if (!k.isValid()) {
            final EventLoop eventLoop;
            try {
                eventLoop = ch.eventLoop();
            } catch (Throwable ignored) {
                return;
            }

            if (eventLoop != this || eventLoop == null) {
                return;
            }
            // close the channel if the key is not valid anymore
            unsafe.close(unsafe.voidPromise());
            return;
        }

        try {
            int readyOps = k.readyOps();

            if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
                int ops = k.interestOps();
                ops &= ~SelectionKey.OP_CONNECT;
                k.interestOps(ops);
                unsafe.finishConnect();
            }


            if ((readyOps & SelectionKey.OP_WRITE) != 0) {
                ch.unsafe().forceFlush();
            }

            //处理读请求（断开连接）或接入连接
            if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT))
								!= 0 || readyOps == 0) {
                //开始处理请求 服务器端处理的是OP_ACCEPT 接收新连接
                unsafe.read();
            }
        } catch (CancelledKeyException ignored) {
            unsafe.close(unsafe.voidPromise());
        }
    }

NioMessageUnsafe#read

NioServerSocketChannel 所持有的 unsafe 是 NioMessageUnsafe 类型。

我们看下 NioMessageUnsafe.read() 方法中做了什么事。

public void read() {
    assert eventLoop().inEventLoop();
    final ChannelConfig config = config();
    final ChannelPipeline pipeline = pipeline();
    final RecvByteBufAllocator.Handle allocHandle =
        							unsafe().recvBufAllocHandle();
    allocHandle.reset(config);
    boolean closed = false;
    Throwable exception = null;
    try {
        try {

            do {
                  //readBuf一开始是一个空List
                 //while 循环不断读取 Buffer 中的数据
                 //创建底层SocketChannel并封装为NioSocketChannel放到readBuf返回1
                int localRead = doReadMessages(readBuf);
                //执行完上面的方法 readBuf放的是新创建的NioSocketChannel
                if (localRead == 0) {
                    break;
                }
                if (localRead < 0) {
                    closed = true;
                    break;
                }
                allocHandle.incMessagesRead(localRead);
                //是否需要继续读 因为是建立连接 所以总共读取的字节数是0 不会继续进入循环
                //这里一次最多处理16个连接
            } while (allocHandle.continueReading());
        } catch (Throwable t) {
            exception = t;
        }
        int size = readBuf.size();
        //readBuf放的是新创建的NioSocketChannel
        for (int i = 0; i < size; i ++) {
            readPending = false;
            // 对于服务器端NioServerSocketChannel来说
            // handler有
            // 1.head
            // 2.ClientLoggingHandler
            // 3.ServerBootstrapAcceptor
            // 4.tail
            // 接下来就是调用服务器端的每个handler的channelRead方法 传播读取事件
            // 比如ClientLoggingHandler的channelRead用于打印接收到的消息到日志
            // 比如 serverBootStrapAcceptor的channelRead
            //用于向客户端的SocketChannel的pipeline添加handler
            //就是把服务器端方法中的childHandler都添加到客户端的NioSocketChannel的pipeline
			//具体看serverBootStrapAcceptor的channelRead 方法
            pipeline.fireChannelRead(readBuf.get(i));
        }
        readBuf.clear();
        allocHandle.readComplete();
        // 传播读取完毕事件
        pipeline.fireChannelReadComplete();
        // 省略其他代码
    } finally {
        if (!readPending && !config.isAutoRead()) {
            removeReadOp();
        }
    }
}

可以看出 read() 方法的核心逻辑就是通过 while 循环不断读取数据，然后放入 List 中，这里的数据其实就是新连接。每次最多处理16个。

需要重点跟进一下 NioServerSocketChannel 的 doReadMessages() 方法。

接前面NioMessageUnsafe#read

继续接着NioMessageUnsafe#read看

1.NioServerSocketChannel #doReadMessages

接收&&创建&初始化客户端连接

protected int doReadMessages(List<Object> buf) throws Exception {
    //Netty 先通过 JDK 底层的 accept() 获取 JDK 原生的 SocketChannel
 	//想想这里 在NIO编程的时候 是做了判断 如果是OP_ACCEPT事件
    //执行 SocketChannel sChannel = ssChannel.accept();
    //这里的accept方法返回的就是原生的SocketChannel
    SocketChannel ch = SocketUtils.accept(javaChannel());
    try {
        if (ch != null) {
            //根据原生的 SocketChannel构造 Netty 客户端 NioSocketChannel
            //NioSocketChannel 的创建同样会完成几件事：
                 //创建核心成员变量 id、unsafe、pipeline；
                 //注册 SelectionKey.OP_READ 事件；
                 //设置 Channel 的为非阻塞模式；
            	 //新建客户端 Channel 的配置。
            //this是NioServerSocketChannel
            //最后把NioSocketChannel添加到buf返回1
            //super(parent, ch, SelectionKey.OP_READ);
            //这里不是注册读事件只是赋值
            buf.add(new NioSocketChannel(this, ch));
            return 1;
        }
    } catch (Throwable t) {
        logger.warn("Failed to create a new channel from an accepted socket.", t);
        try {
            ch.close();
        } catch (Throwable t2) {
            logger.warn("Failed to close a socket.", t2);
        }
    }
    return 0;
}

 protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
        super(parent);
        this.ch = ch;
     	//设置读事件到NioSocketChannel
        this.readInterestOp = readInterestOp;
        try {
            //非阻塞模式
            ch.configureBlocking(false);
        } catch (IOException e) {
            try {
                ch.close();
            } catch (IOException e2) {
                logger.warn(
                            "Failed to close a partially initialized socket.", e2);
            }

            throw new ChannelException("Failed to enter non-blocking mode.", e);
        }
    }

public static SocketChannel accept(final ServerSocketChannel serverSocketChannel) throws IOException {
        try {
            return AccessController.doPrivileged(new PrivilegedExceptionAction<SocketChannel>() {
                @Override
                public SocketChannel run() throws IOException {
                    // 非阻塞模式下，没有连接请求时，返回null
                    return serverSocketChannel.accept();
                }
            });
        } catch (PrivilegedActionException e) {
            throw (IOException) e.getCause();
        }
    }

这时就开始执行第二个步骤：构造 Netty 客户端 NioSocketChannel。Netty 先通过 JDK 底层的 accept() 获取 JDK 原生的 SocketChannel，然后将它封装成 Netty 自己的 NioSocketChannel。

新建 Netty 的客户端 Channel 的实现原理与上文中我们讲到的创建服务端 Channel 的过程是类似的，只是服务端 Channel 的类型是 NioServerSocketChannel，而客户端 Channel 的类型是 NioSocketChannel。

NioSocketChannel 的创建同样会完成几件事：创建核心成员变量 id、unsafe、pipeline；

注册 SelectionKey.OP_READ 事件；设置 Channel 的为非阻塞模式；新建客户端 Channel 的配置。

成功构造客户端 NioSocketChannel 后，接下来会通过 pipeline.fireChannelRead() 触发 channelRead 事件传播。对于服务端来说，此时 Pipeline 的内部结构如下图所示。

2.pipeline.fireChannelRead

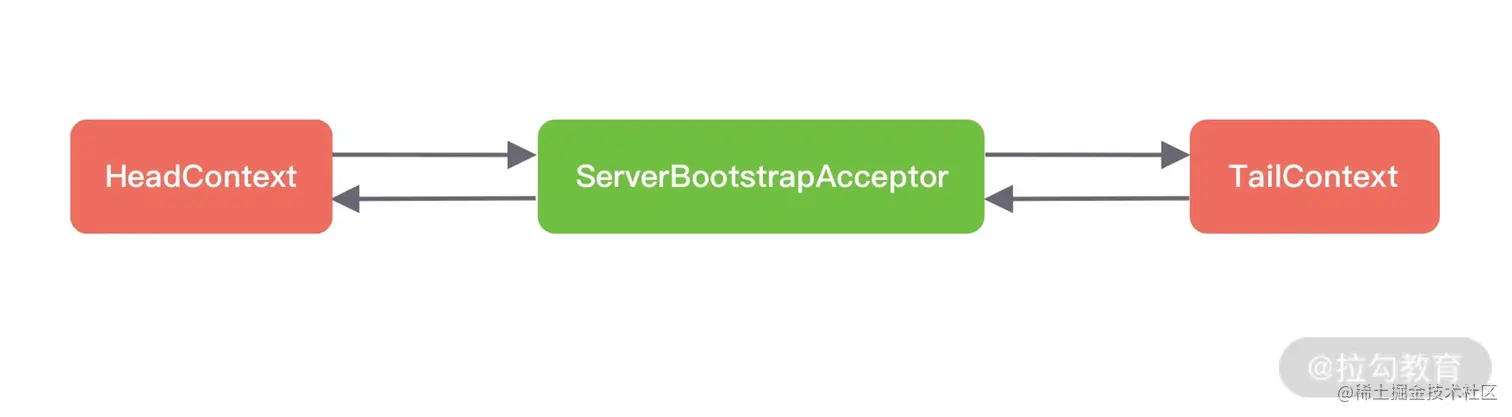

上文中我们提到了一种特殊的处理器 ServerBootstrapAcceptor，在下面它就发挥了重要的作用。channelRead 事件会传播到 ServerBootstrapAcceptor.channelRead() 方法，channelRead() 会将客户端 Channel 分配到工作线程组中去执行。具体实现如下：

触发服务器端hanlder#channelRead

ServerBootstrapAcceptor#channelRead

//ServerBootstrapAcceptor负责接收客户端连接 创建连接后，对连接的初始化工作。
// ServerBootstrapAcceptor.channelRead() 方法
public void channelRead(ChannelHandlerContext ctx, Object msg) {
    final Channel child = (Channel) msg;
    //childHandler是我们自定义的EchoServer的代理类
    child.pipeline().addLast(childHandler);
    setChannelOptions(child, childOptions, logger);
    setAttributes(child, childAttrs);
    try {
        // 注册客户端 Channel到工作线程组
       	//1.MultithreadEventLoopGroup#register
        childGroup.register(child).addListener(new ChannelFutureListener() {
            @Override
            public void operationComplete(ChannelFuture future) throws Exception {
                if (!future.isSuccess()) {
                    forceClose(child, future.cause());
                }
            }
        });
    } catch (Throwable t) {
        forceClose(child, t);
    }
}

ServerBootstrapAcceptor 开始就把 msg 强制转换为 Channel。难道不会有其他类型的数据吗？

因为 ServerBootstrapAcceptor 是服务端 Channel 中一个特殊的处理器，而服务端 Channel 的 channelRead 事件只会在新连接接入时触发，所以这里拿到的数据都是客户端新连接。

register()：注册客户端 Channel

 //MultithreadEventLoopGroup#register
 //从workGroup中选择一个EventLoop注册到channel
 @Override
    public ChannelFuture register(Channel channel) {
        return next().register(channel);
    }

//io.netty.channel.nio.AbstractChannel#register0
        private void register0(ChannelPromise promise) {
            try {
                if (!promise.setUncancellable() || !ensureOpen(promise)) {
                    return;
                }
                boolean firstRegistration = neverRegistered;
                //绑定选择器
                doRegister();
                neverRegistered = false;
                registered = true;
                //给客户端添加处理器
                pipeline.invokeHandlerAddedIfNeeded();
                safeSetSuccess(promise);
                pipeline.fireChannelRegistered();

                //NioServerSocketChannel的注册不会走进下面if(isActive())
                //NioSocketChannel可以走进去if(isActive())。因为accept后就active了。
                if (isActive()) {
                    if (firstRegistration) {
                        //第一次注册需要触发pipeline上的hanlder的read事件
                        //实际上就是注册OP_ACCEPT/OP_READ事件:创建连接或者读事件
                        //首先会进入DefaultChannelPipeLine的read方法
                        pipeline.fireChannelActive();
                    } else if (config().isAutoRead()) {
						//第二次注册的时候
                        beginRead();
                    }
                }
            } catch (Throwable t) {
                // Close the channel directly to avoid FD leak.
                closeForcibly();
                closeFuture.setClosed();
                safeSetFailure(promise, t);
            }
        }

客户端SocketChannel绑定selector

AbstractNioChannel#doRegister

//io.netty.channel.nio.AbstractNioChannel#doRegister
@Override
    protected void doRegister() throws Exception {
        boolean selected = false;
        for (;;) {
            try {
                logger.info("initial register： " + 0);
                //这里的事件类型仍然是0
                //attachement是NioSocketChannel
                selectionKey = javaChannel().register
                    			(eventLoop().unwrappedSelector(), 0, this);
                return;
            } catch (CancelledKeyException e) {
                if (!selected) {
                    // Force the Selector to select now as the "canceled"
                    //SelectionKey may still be
                    // cached and not removed because no
                    //Select.select(..) operation was called yet.
                    eventLoop().selectNow();
                    selected = true;
                } else {
                    // We forced a select operation on the selector before but the SelectionKey is still cached
                    // for whatever reason. JDK bug ?
                    throw e;
                }
            }
        }
    }

DefaultChannelPipeline.HeadContext#read

//io.netty.channel.DefaultChannelPipeline.HeadContext#read
@Override
public void read(ChannelHandlerContext ctx) {
	//实际上就是注册OP_ACCEPT/OP_READ事件:创建连接或者读事件
	unsafe.beginRead();
}

  @Override
        public final void beginRead() {
            assertEventLoop();

            if (!isActive()) {
                return;
            }
            try {
                doBeginRead();
            } catch (final Exception e) {
                invokeLater(new Runnable() {
                    @Override
                    public void run() {
                        pipeline.fireExceptionCaught(e);
                    }
                });
                close(voidPromise());
            }
        }

 @Override
    protected void doBeginRead() throws Exception {
        // Channel.read() or ChannelHandlerContext.read() was called
        final SelectionKey selectionKey = this.selectionKey;
        if (!selectionKey.isValid()) {
            return;
        }

        readPending = true;

        final int interestOps = selectionKey.interestOps();
        //super(parent, ch, SelectionKey.OP_READ);
        //假设之前没有监听readInterestOp，则监听readInterestOp
        if ((interestOps & readInterestOp) == 0) {
            //NioServerSocketChannel: readInterestOp = OP_ACCEPT = 1 << 4 = 16
            logger.info("interest ops： " + readInterestOp);
            selectionKey.interestOps(interestOps | readInterestOp);
        }
    }

ServerBootstrapAcceptor 通过 childGroup.register() 方法会完成第三和第四两个步骤.

1.将 NioSocketChannel 注册到 Worker 工作线程中

2.并注册 OP_READ 事件到 NioSocketChannel 的事件集合。

在注册过程中比较有意思的一点是，它会调用 pipeline.fireChannelRegistered() 方法传播 channelRegistered 事件，然后再调用 pipeline.fireChannelActive() 方法传播 channelActive 事件。

兜了一圈，这又会回到之前我们介绍的 readIfIsAutoRead() 方法，此时它会将 SelectionKey.OP_READ 事件注册到 Channel 的事件集合。

添加自定义handler到客户端SocketChannel

pipeline.invokeHandlerAddedIfNeeded

总结

•接受连接本质：
​
selector.select()/selectNow()/select(timeoutMillis) 发现 OP_ACCEPT 事件，处理：
​
•SocketChannel socketChannel = serverSocketChannel.accept()
​
•selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this);
​
•selectionKey.interestOps(OP_READ);
​

关于服务端如何处理客户端新建连接的具体源码，我在此就不继续展开了。这里留一个小任务，建议你亲自动手分析下 childGroup.register() 的相关源码，从而加深对服务端启动以及新连接处理流程的理解。有了服务端启动源码分析的基础，再去理解客户端新建连接的过程会相对容易很多。
