打开抖音会发生什么 ｜ 青训营

夹心没有饼干
51 阅读9分钟

熟悉TCP/IP，计算机网络

刷抖音：域名解析/DNS、图片下载/HTTP、视频下载/HTTP、评论API/HTTP

这里的HTTP指的是泛HTTP，QUIC，HTTP1.1，HTTP2，HTTP3呐

刷抖音网络怎么交互？

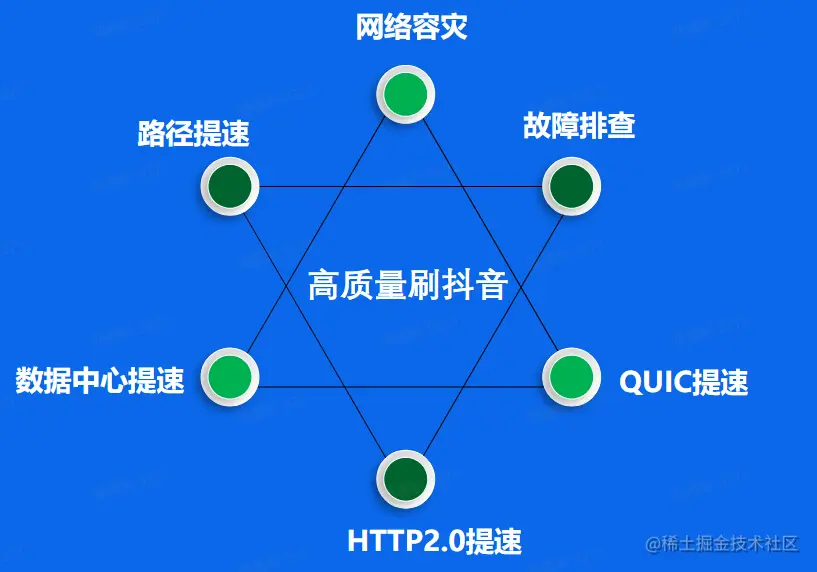

刷抖音怎么又快又稳？


1. 网络接入

1.1 路由

简单地说，主机A发送数据给主机B时，在网络上要经过一系列设备（包括终端，路由器等），在这一过程中寻找到一条从主机A到主机B的最佳路径并发送数据，就称为路由。

路由发包原理：

  • 同网段：配置网段可默认添加静态路由，获取对端MAC直接发包。
  • 跨网段：配置网关路由，获取网关MAC地址发包。

路由一定是对称的吗？不一定，是网状的，两台主机在通信时走的链路很有可能不相同。

路由工作在哪一层协议？网络层（ip地址)，但也未必。路由的过程中会用到很多协议，不一定全部工作在网络层。比如OSPF协议（开放式最短路径优先，Open Shortest Path First，OSPF）就工作在传输层。

开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种==动态路由协议==，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。但如果使用时不结合具体网络应用环境，不做好细致的规划，OSPF协议的使用效果会大打折扣，甚至引发故障。

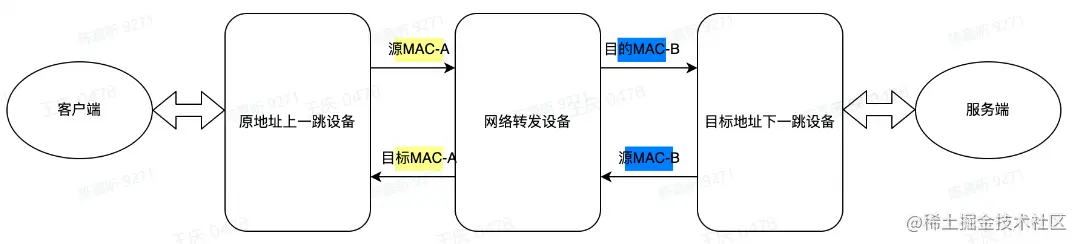

路由是改ip地址吗？不是。路由是改mac地址，找到发包口。在报文发送过程中源ip地址和目标ip地址是不会改变的。那发送过程中怎么找到下一跳呢？是通过链路层修改mac地址，每经过一个设备，源mac和目的mac都会修改。

动态路由BGP/OSPF等协议寻找。

1.2 ARP协议

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

逻辑同网段才能发送ARP：

  • 先找到下一跳，再发送ARP，不断迭代
  • 广播不能跨网段

ARP请求广播，ARP应答单播，回应的时候只给发送ARP的主机回复。

免费ARP？ARP代理？

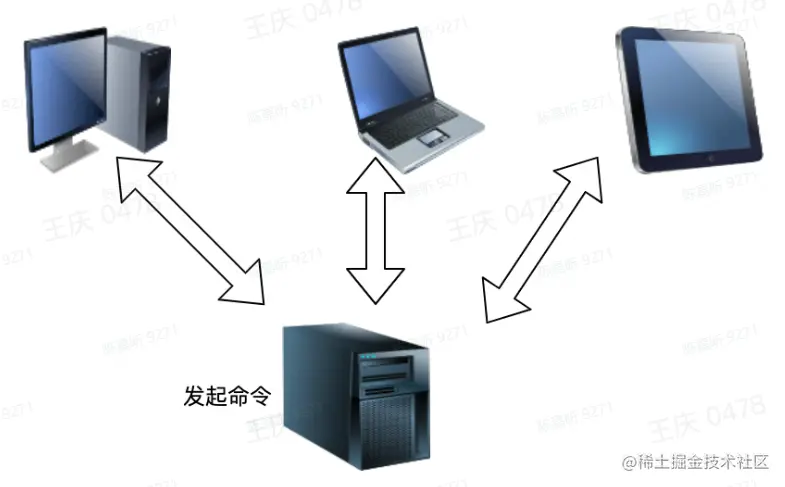

  • 免费ARP：简单来说，当一个新的mac进入一个网段时，通过一个广播的ARP，告诉网段内其他节点自己的存在。
    • 该类型报文起到一个宣告作用，只为了告诉其他计算机自己的 IP 地址和 MAC 地址。
    • 可用于检测 IP 地址冲突。
    • 可用于更新其他主机的 ARP 缓存表。
  • ARP代理：类似于我们开vpn，存在一个代理，劫持本来的ARP，发往另一个地方，以达到某个目的。

1.3 IP协议

唯一标识，互联网通用。抖音客户端一个，服务端一个。

Mac地址不能代替IP地址吗？存在不适用mac地址的网络设备，通过ip协议进行了一次封装，进行了地址的统一。

IPv4不够用？IPv6、NAT。

1.4 NAT

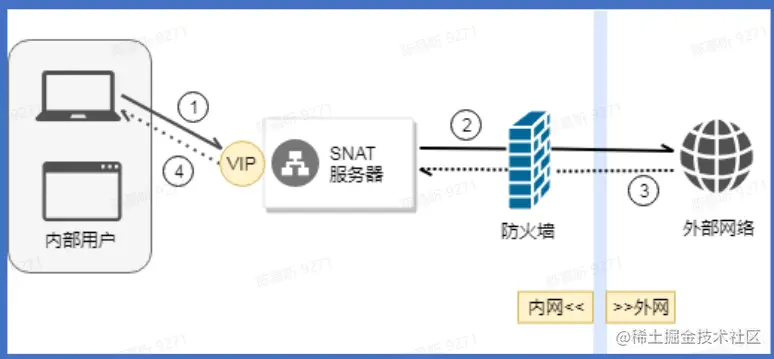

查看家里设备的ip地址一般都是192.168.xxx.xxx，称为内部地址。而路由器存在一个外部ip地址，所有的内部用户通过这个ip地址向外部发送数据。

多个内网客户端访问同一个目标地址+端口，源端口恰好一样，是否冲突？NAT不仅仅改ip，而且改端口，源端口一样时，会在NAT设备上维护一张表，映射到不同的端口。


2. 网络传输

2.1 数据包

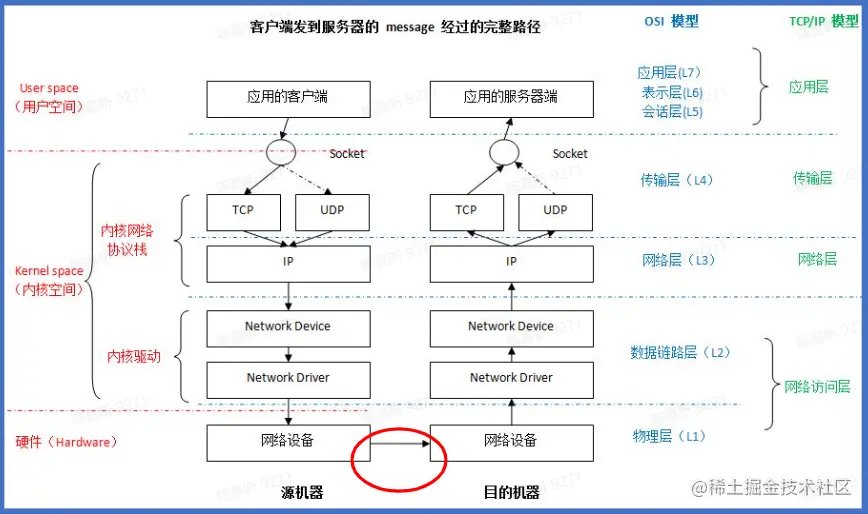

数据从上到下层层封装，最后通过物理链路进行传输，传输至目标设备后，在从下至上解包


2.2 DNS

将域名转换为IP地址

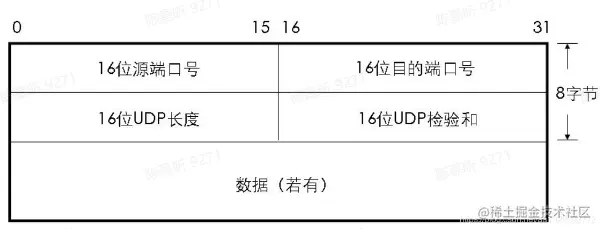

2.3 UDP


想发什么包，就分配一个UDP的头，把payload里面塞数据发出去就好了

UDP用好很难：

  • 发包每次发多少？怎么避免分片？

    分片：在数据链路层可传送的帧的大小有限制，称为MTU，如果传输的数据超过了这个大小，就需要分片

  • 怎么知道没丢包？UDP不保证可靠交付，维护传输可靠性的工作在应用层完成。

  • 怎么权衡传输效率和质量？UDP的使用场景更强调实时性，可以接受一定程度的数据丢失，不允许较大的时延。延迟是衡量UDP传输质量的重要指标。

总结：怎么保证协议可靠？

2.4 TCP


TCP通过MSS来限制分片。

MSS选项用于在TCP连接建立时，收发双方协商通信时每一个报文段所能承载的最大数据长度

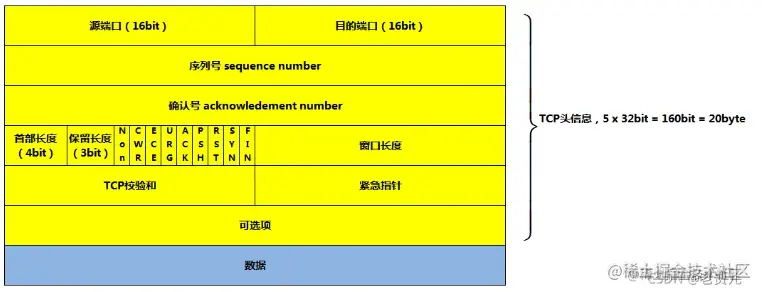

TCP在建立连接时，收发双方根据MTU计算出各自的MSS，通过三次握手把自己的MSS告知对方，互相确认彼此的MSS大小，取较小的MSS值作为双方在TCP层分段的最大payload。MSS位于TCP报文的可选段(option)。

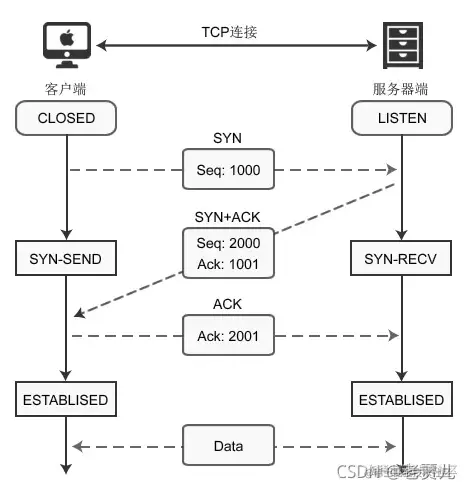

三次握手示意图：


sequence number（序列号）：表示的是我方（发送方）这边，这个packet的数据部分的第一位应该在整个datastream中所在的位置。

  • 打个比方，一个分片的seq=1，大小为100，那么下个分片就是101

acknowledge number：表示的是期望对方（接收方）的下一次sequence number是多少。注意，SYN/FIN的传输虽然没有data，但是会让下一次传输的packet seq增加1，但是，ACK的传输，不会让下一次的传输packet加1。

  • ACK通过期望收到的序列号提供一种确认机制
  • 这个传输packet加1我不是很理解什么意思。主要是理解这个传输中seq和ack是怎么变化的就好了我觉得，ack表示的就是一个确认，期望收到哪一个序列，发送方给他发送过去。如果没有按序受到，就会一直返回没按序受到的那个序列号。

TimeWait：需要等两倍的msl，以确保连接正常关闭，防止前一次的ack丢失。

理解TimeWait需要引入MSL 最长报文寿命的概念

TCP面试常见题：time_wait状态产生的原因，危害，如何避免

TCP丢包问题：TCP采用累积确认，发送一个报文超过一定时间接不到确认重新发送。

滑动窗口：解析TCP之滑动窗口(动画演示)这个解析的动画很直观

流量控制和拥塞控制：建议仔细阅读教材，都是比较基础的知识点。

【计算机网络】TCP的流量控制和拥塞控制

  • 流量控制主要通过滑动窗口实现，抑制发送端发送的速率，以便接收端来得及接收。
  • 拥塞控制是全局的过程，目的是让网络能够承受现有的负荷。慢开始和拥塞避免、快重传和快回复是拥塞控制的主要算法。

2.5 HTTP/HTTP1.1

HTTP依然是TCP多加了一层规矩，依然是TCP，为了让我们更加关注业务本身而不是实现细节。

HTTP1.1的优化：

  • 长连接：连接一直保持，不需要每次post/get请求都重新建立连接。
  • 部分传输
  • HOST
  • 缓存

HTTPS：一种加密协议，解密出来依然是HTTP

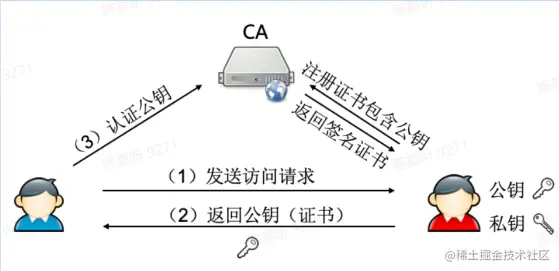

  • SSL/TLS握手：通过第三方的CA进行非对称加密!


3. 网络提速

3.1 HTTP2.0

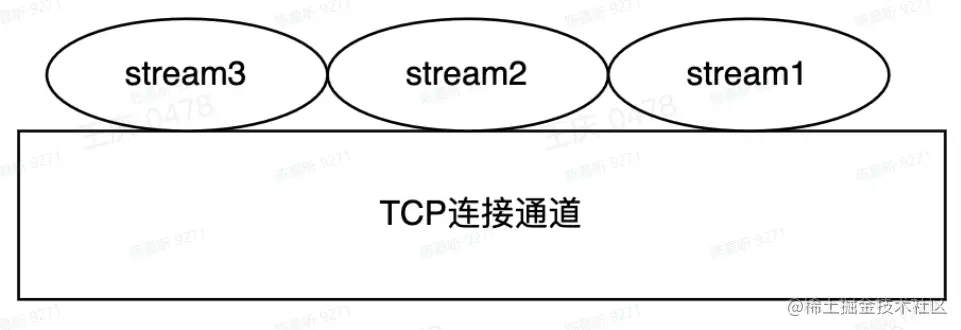

主要思想：多路复用，多图并发下载，串行和并行的区别，大大传输提高效率，在一个tcp链接上跑多个http。


仍是单个tcp链接传输，stream1,2,3本身仍是串行发送，网络速度足够快时，在上层http眼里相当于并行传输。

丢包怎么办？队头阻塞，一旦丢失一个包，后面的包全部要等待，直到丢失的那个包重新发送，后面的包才可以继续发送。这种形式会大大影响速率。

3.2 QUIC/HTTP3.0

对HTTP2.0的多路复用进行了优化，解决了对头阻塞的问题：

  • TCP or UDP？TCP复杂度高，难以修改，选择基于UDP
  • Kernel or Userspace？选择在用户态(Userspace)
  • 0 RTT
  • 弱网优势

3.3 数据中心提速

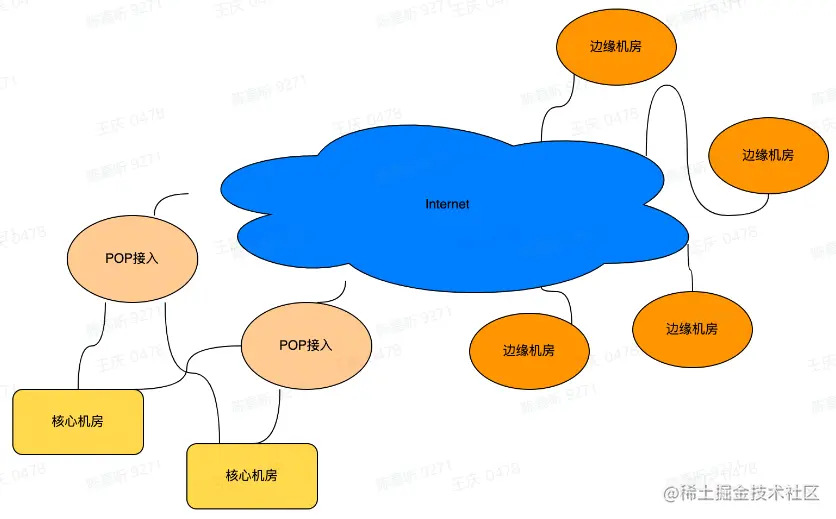

建立分层次的数据中心：

  • 核心机房：存放核心数据。 数量比较少。
  • pop接入：和外网进行交互的出入口。
  • 边缘机房：更靠近用户而不是核心。边缘机房比较多，基本每个省市都有。


运营商跨网质量比较差，可以让移动的用户访问移动机房，电信的用户访问电信的机房，通过ip解析来识别用户的运营商。这个是中国互联网的现状。

3.5 路径提速

静态资源路径优化（CDN）

  • 静态资源：大家刷到的都一样，像图片视频，不会随api的改变而改变。

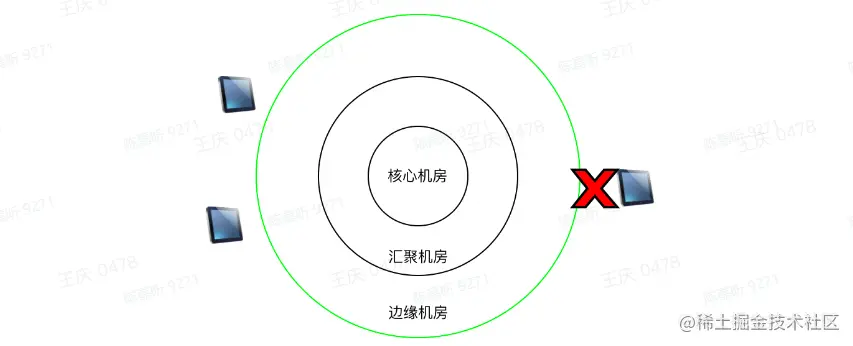

  • CDN：缓存。先访问边缘机房，查看有没有对应数据的缓存，有就直接返回，没有就继续访问汇聚机房、核心机房。

动态API路径优化（DSA）：通过探测隔壁机房的延时寻找最优路径。

4. 网络稳定

4.1 容灾

故障发生 -》故障感知 -》自动切换 -》 服务恢复

案例一：外网容灾，内网专线

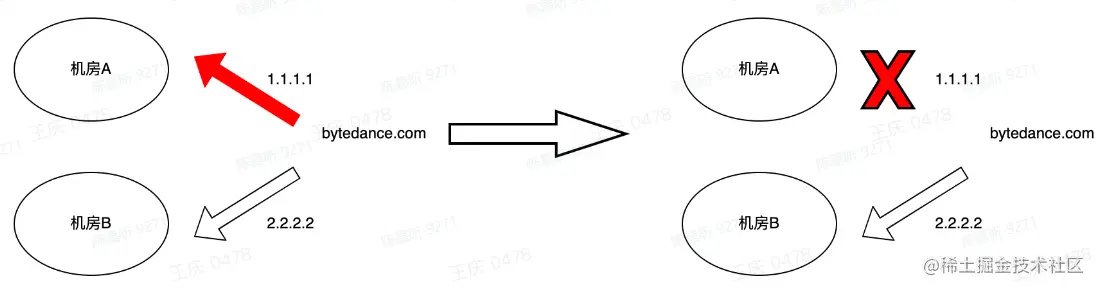

案例二：故障感知，自动切换


案例三：云控，主动降级

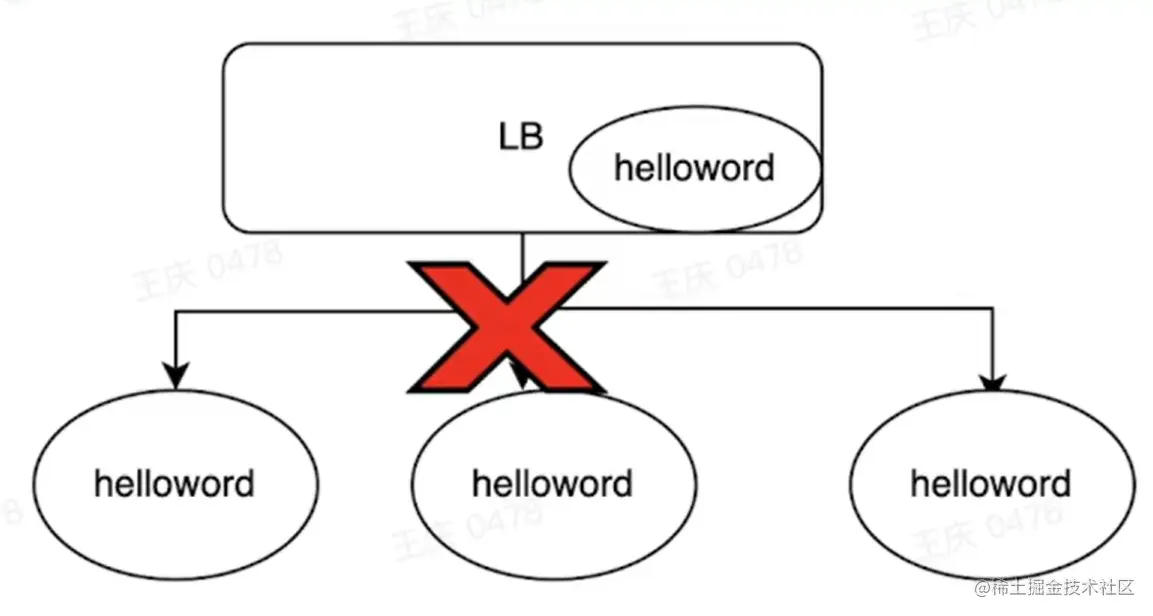

案例四：服务降级，显示cache文件


4.2 故障排查

故障明确 -》 故障止损 -》 分段排查

故障明确：什么业务？什么接口？其他目标是否正常？

故障止损：先止损，再排查。如何止损？组件有没有容灾？系统有没有容灾？降级。

分段查询：客户端排查、服务端排查、中间链路排查

网络故障常用指令：

  • dig查询DNS问题
  • ping/telnet/nmap查询三层/四层连接
  • Traceroute排查中间链路

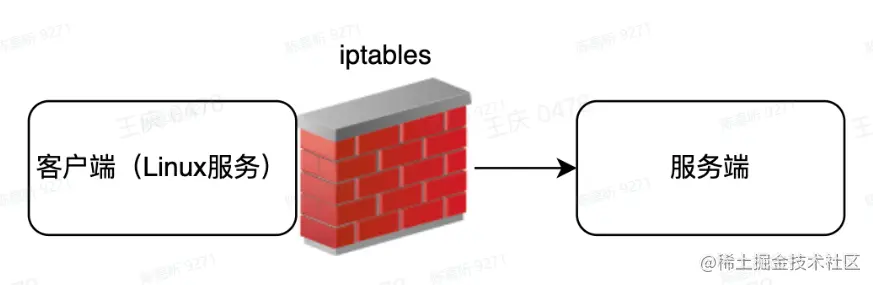

  • iptables
  • tcpdump

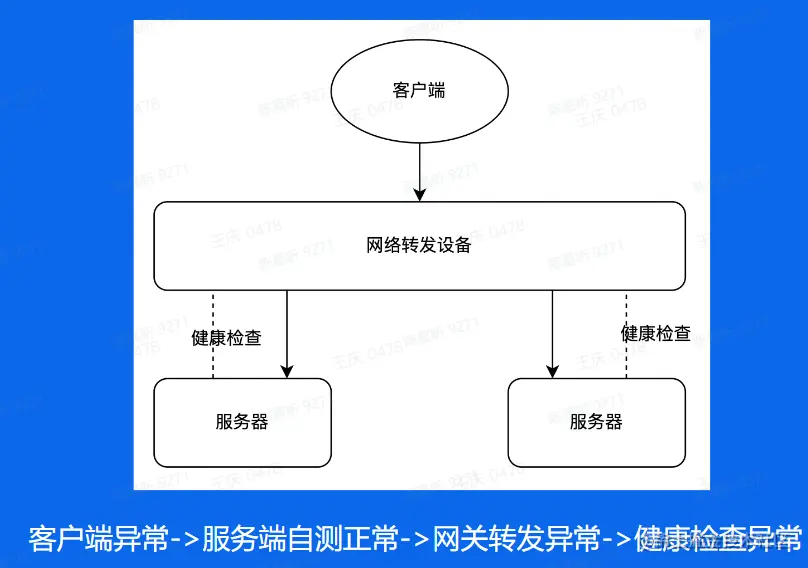

案例一：健康检查异常


案例二：客户端个别用户异常


案例三：

安徽电信报障某APP无法使用 -》检测后端服务正常，安徽电信流量突降 -》安徽电信客户端ping不通目标服务 -》电缆被挖断


案例四：某APP故障 -》后端服务器反馈服务正常 -》网络转发设备异常 -》抓包 -》路由不对称
