十一、混合工具

11.1 混合工具及作用

  • 混合工具 W


  • 混合工具作用：图形到图形的渐变，可以对两个或以上的对象进行外观（效果、填色、描边）、颜色、透明度的过渡

    • 外观混合

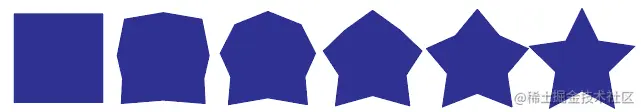

      • 两个对象混合



      • 多对象混合

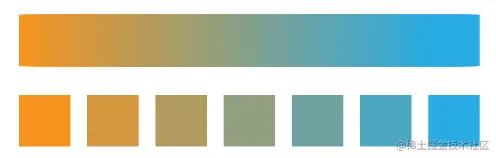

    • 颜色混合

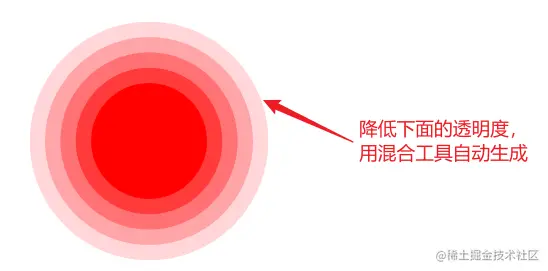

    • 透明度混合



11.2 混合使用方法

  • 方式一： Ctrl+Alt+B 或菜单栏 对象 - 混合 - 建立


    • 先选中要混合的对象，再建立混合
    • 释放混合对象 Ctrl+Alt+Shift+B

  • 方式二：

    • 使用 混合工具 W，分别点选需要混合的对象

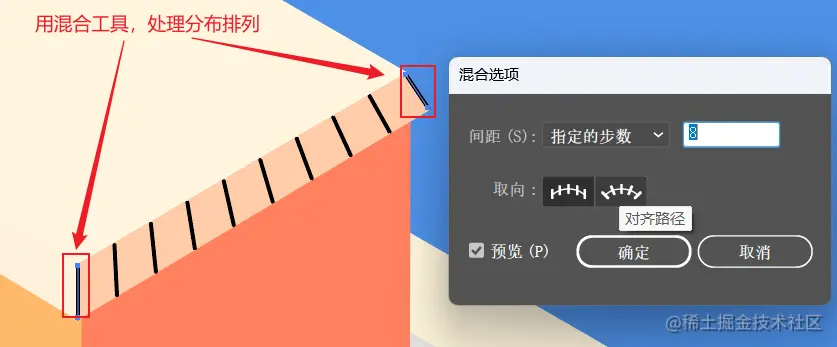

11.3 混合选项

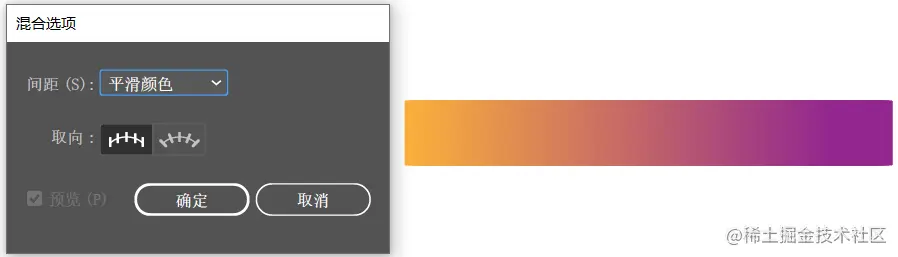

  • 双击混合工具，打开混合选项


  • 混合选项


    • 间距类型

      • 平滑颜色：自动计算混合的步骤数

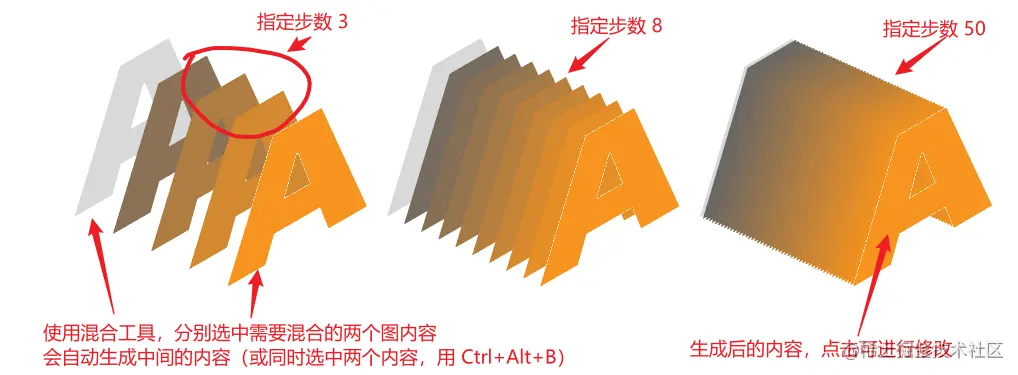

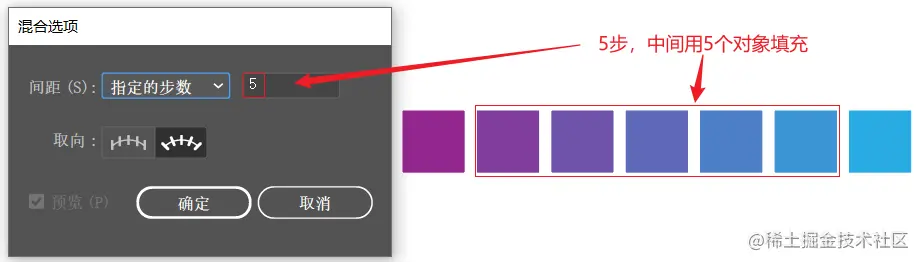

      • 指定的步数：自定义混合对象之间的数量

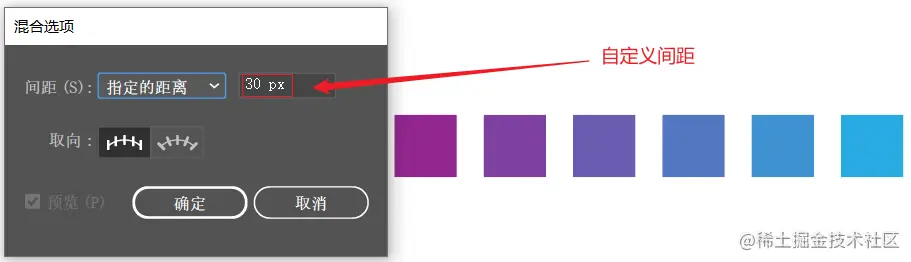

      • 指定的距离：指定一个对象到下一个对象之间的距离

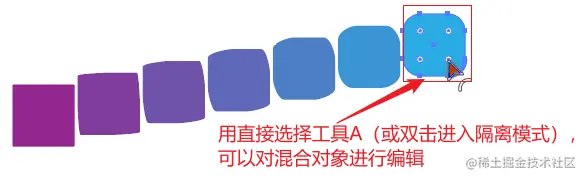

  • 编辑混合对象

    • 用 直接选择工具 A 或双击进入隔离模式，可以对混合对象进行编辑


11.4 混合轴

  • 混合轴：连接混合对象间的路径，称为混合轴


  • 改变混合轴的形状

    • 添加锚点，可以通过相关路径工具进行编辑，用手柄调整混合轴形状

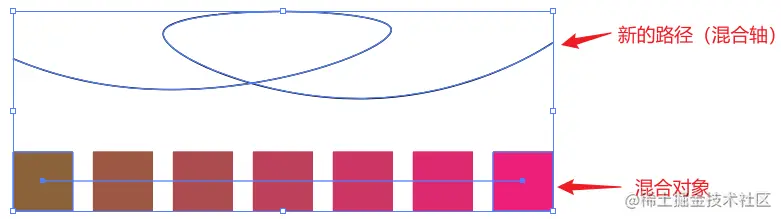

  • 替换混合轴

    • 框选混合图形和新的混合轴


    • 对象 - 混合 -替换混合轴

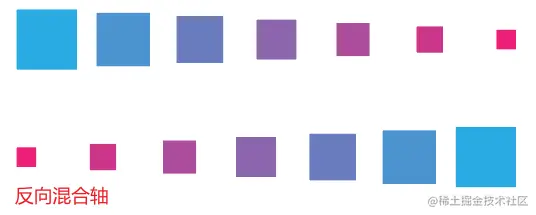

  • 反向混合轴：将混合轴方向反转

    • 对象 - 混合 - 反向混合轴

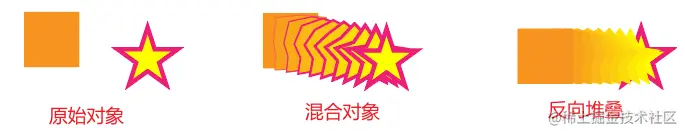

  • 反向堆叠：将混合对象的图层进行反转

    • 对象 - 混合 - 反向堆叠

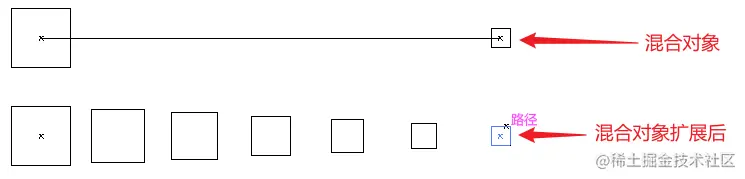

  • 扩展混合对象（化虚为实）：将混合对象，转化为实体对象

    • 在轮廓模式下，对比混合对象和扩展后的对象

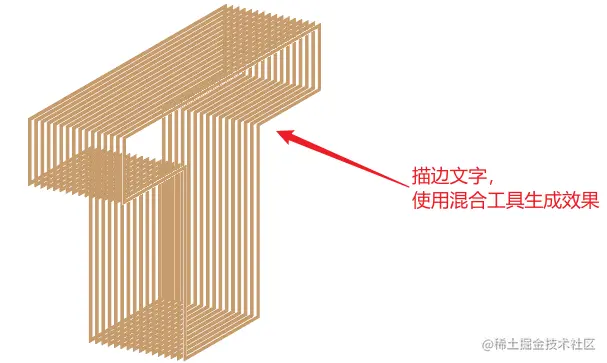

  • 前方文字填充改为无，描边为白色；后方文字缩小，把填充和描边都改为0，得到如下效果


十二、图层的不透明度和混合模式

12.1 更改内容的不透明度

  • 透明度面板 Ctrl+Shift+F10 或在属性面板中打开

    image-20230726091126713

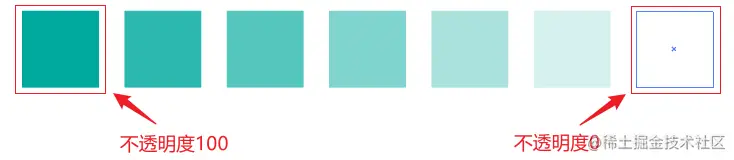

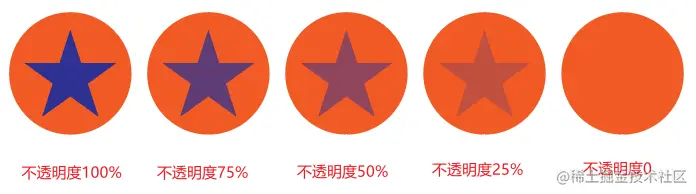

    • 不透明度效果对比

      image-20230726091331460

    • 不透明度值 0-100%

      • 0为不显示，100% 全部显示

        image-20230726091915326

12.2 混合模式

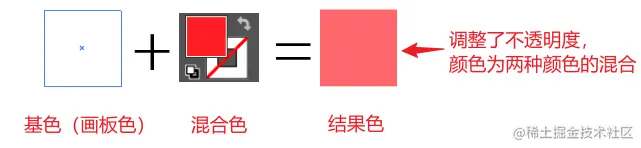

  • 基色 + 混合色 = 结果色

    • 基色：新建了一个白色背景的画布，这个白色就是基色。再比如，在皮纸上作画，那么，那黄黄的颜色就是基色了

    • 混合色：就是所选的前景色

    • 结果色：在正常模式下，这个结果是应该是前景色，如果调整了画笔透明度，底部的白色，有一部分显示出来，会得到两种颜色混合的色

      image-20230726125037874

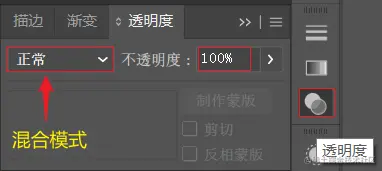

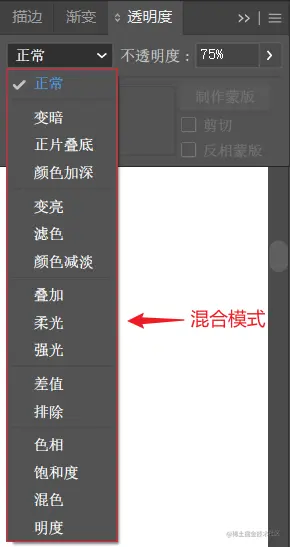

  • 混合模式：用不同的方法将对象颜色与底层对象的颜色混合

    image-20230726093241208

  • 正常：对象的原始状态　

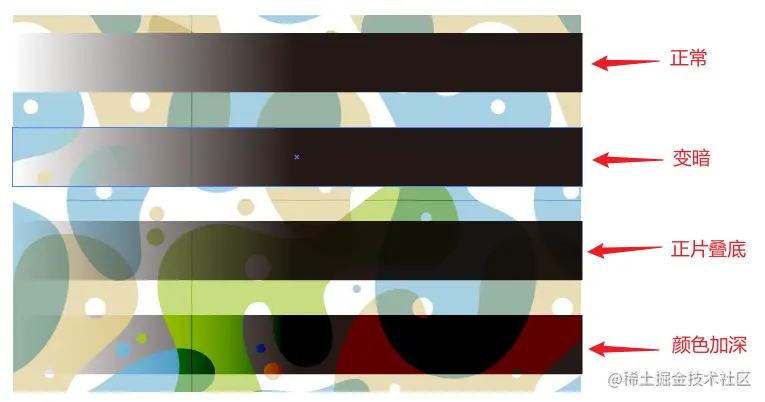

  • 变暗模式组：变暗、正片叠底、颜色加深

    • 在对象上添加渐变对象，更改不同的混合模式

      image-20230726115009576

    • 注：

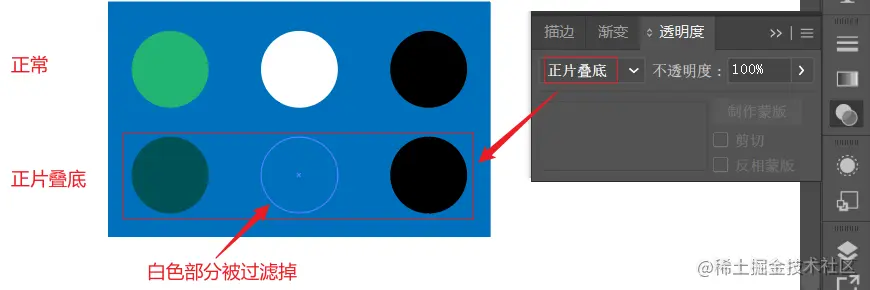

      • 正片叠底，可以去除白色，如果以白色为底的照片，不抠图情况下，可以选择正片叠底，将白色过滤

        image-20230726115810496

      • 颜色加深，是 加深基色 来反映混合色，与白色混合不产生变化

        image-20230726121613044

  • 变亮模式组：变亮、滤色、颜色减淡

    • 在对象上添加渐变对象，更改不同的混合模式

      image-20230726120444851

    • 注：

      • 滤色，就是去黑，黑底的照片，可以选择滤色将黑色给滤掉

        image-20230726121025254

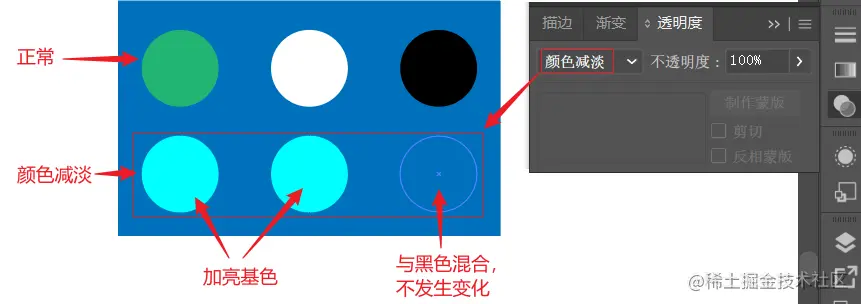

      • 颜色减淡，是 加亮基色 以反映混合色，与黑色混合不发生变化

        image-20230726122029420

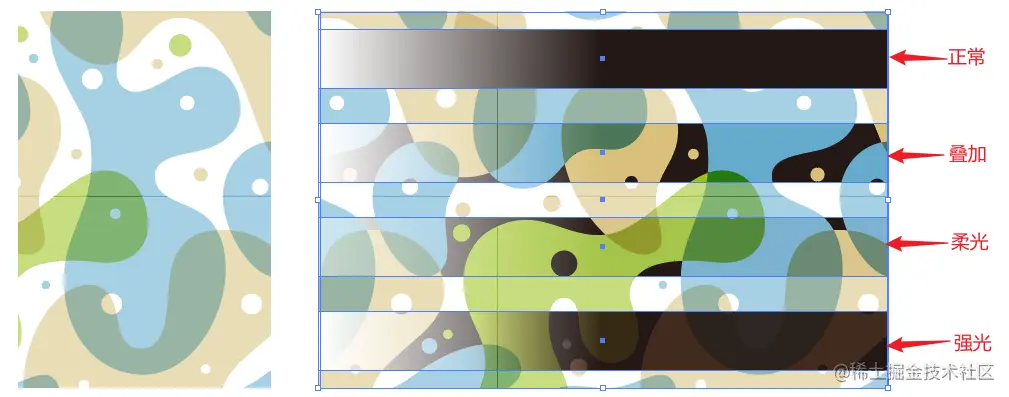

  • 叠加模式组：叠加、柔光、强光

    • 在对象上添加渐变对象，更改不同的混合模式

      image-20230726122319831

    • 注：

      • 叠加，是对颜色进行相乘或者是滤色，具体取决于基色，在于混合色，混合以后反映原始颜色的亮度和暗度，同时也会保留基色的高光和阴影

        image-20230726123242488

      • 柔光，是将颜色变暗或者是变亮，具体取决于混合色

        image-20230726123521047

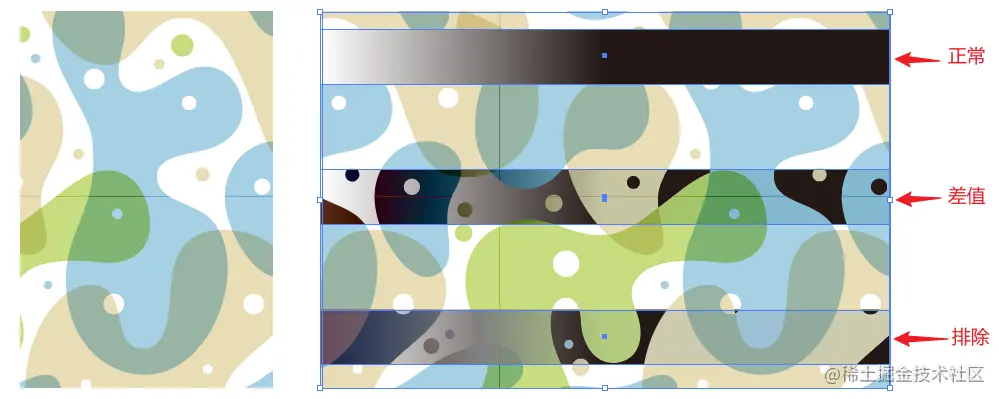

  • 差值模式组：差值、排除

    • 在对象上添加渐变对象，更改不同的混合模式

      image-20230726122912389

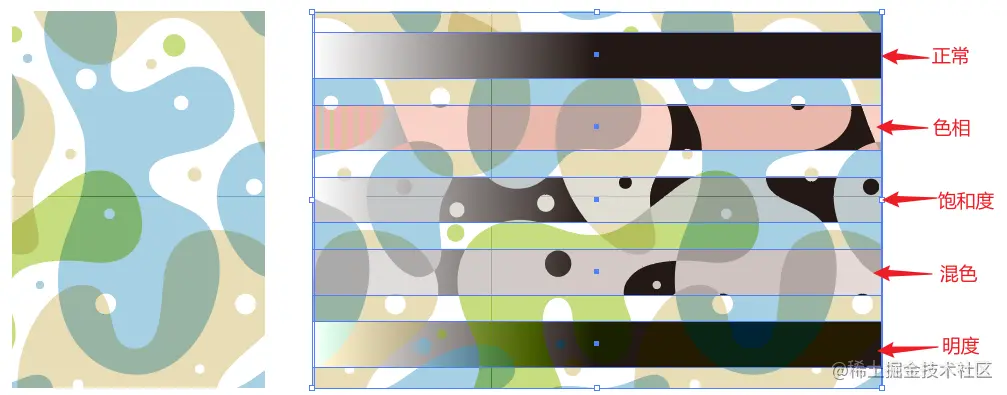

  • 色相组：色相、饱和度、混色、明度

    • 在对象上添加渐变对象，更改不同的混合模式

      image-20230726122646680

12.3 使用不透明蒙版

  • 建立不透明蒙版

    • 打开透明度面板

      image-20230726154452540

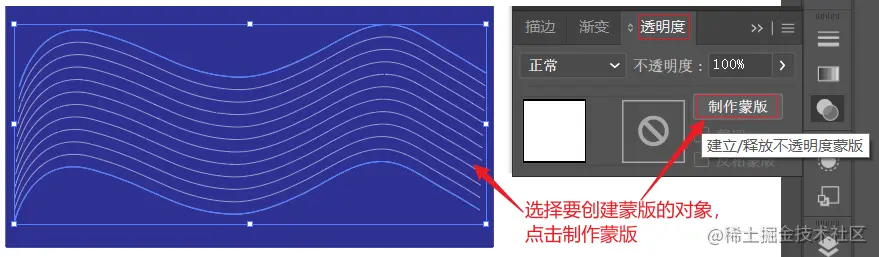

    • 方式一：直接点击建立

      • 选中要建立蒙版的对象，点击 制作蒙版

        image-20230726153426649

    • 方式二：下拉菜单中建立

      • 选中要建立蒙版的对象，点击更多选项

      image-20230726154045245

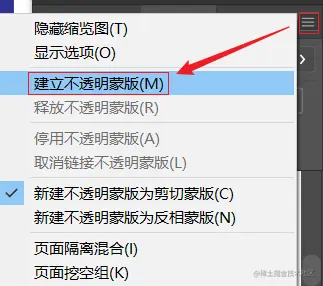

      • 弹出菜单，选择 建立不透明蒙版

        image-20230726154345723

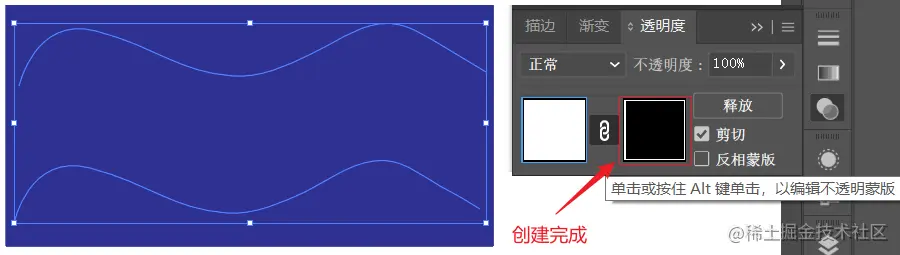

  • 创建完成

    • 对象被蒙版遮住，显示为不可见状态

      image-20230726154747655

  • 编辑蒙版

    • 点击切换到蒙版状态，进行编辑

      image-20230726155145155

    • 在蒙版状态下，绘制矩形，填充为白色（白色显示，黑色不显示）

      image-20230726155703014

    • 反相蒙版：反转选区

      image-20230726160246098

    • 使用 渐变工具 G，在蒙版中绘制需要的渐变

      image-20230726160701962

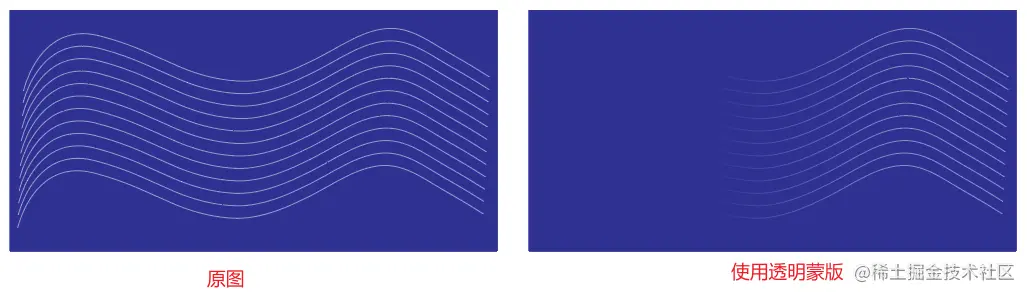

  • 效果对比

    image-20230726160932788

  • 释放蒙版

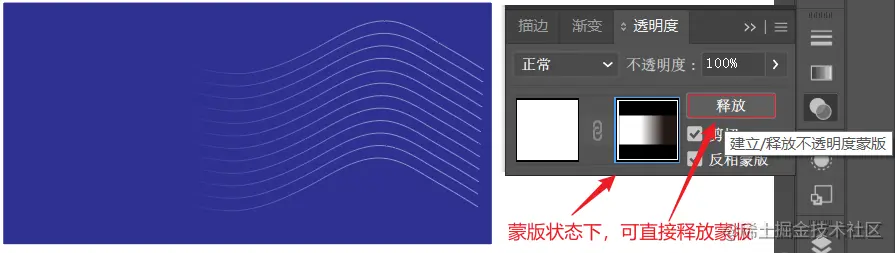

    • 蒙版状态上，可直接释放蒙版

      image-20230726161520606

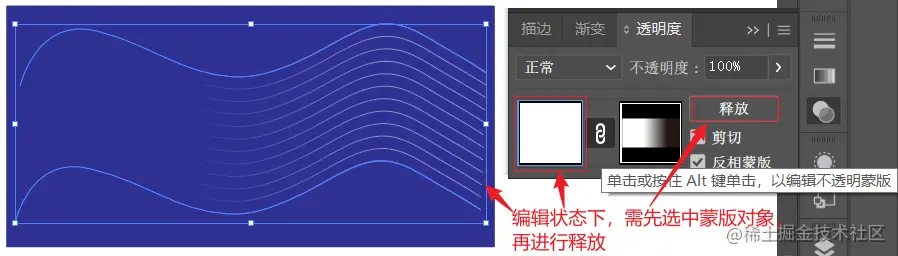

    • 编辑状态下，需先选中蒙版对象，再进行释放

      image-20230726161748136

13.1 使用外观面板

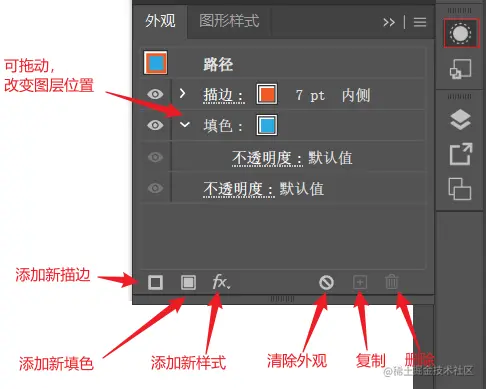

  • 外观面板 Shift+F6

    image-20230726171643053

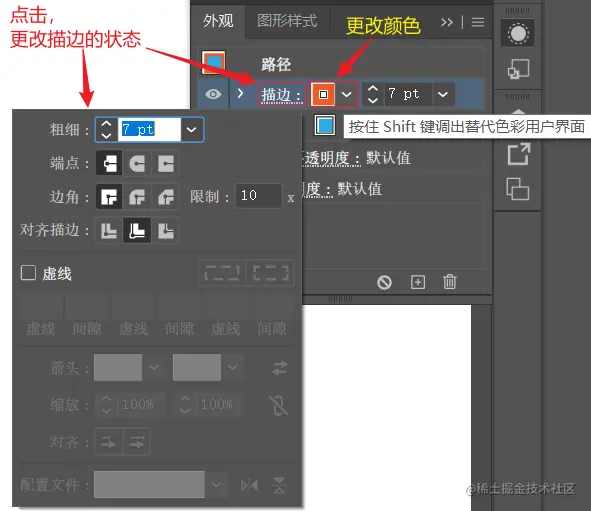

    • 点击描边，打开描边面板，更改描边状态

      image-20230726172234346

    • 添加新的效果

      image-20230726172544372

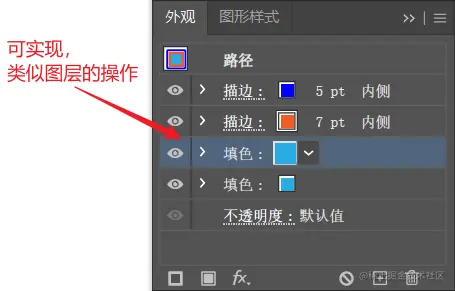

    • 可实现类似图层的操作（复制、移动、删除）

      image-20230726173152509

13.2 Illustrator 和 Photoshop 效果

  • 在外观面板中，打开效果菜单

    image-20230727163043854

  • Illustrator 效果示例

    • 在外观面板中，先选中需要添加效果的内容

      image-20230727170426539

    • 打开效果菜单，添加需要的效果

      image-20230727170752412

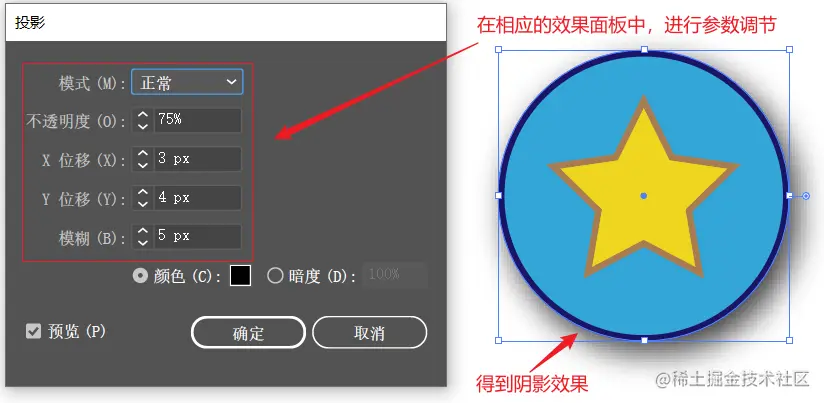

    • 在效果面板中，进行参数调节

      image-20230727171128109

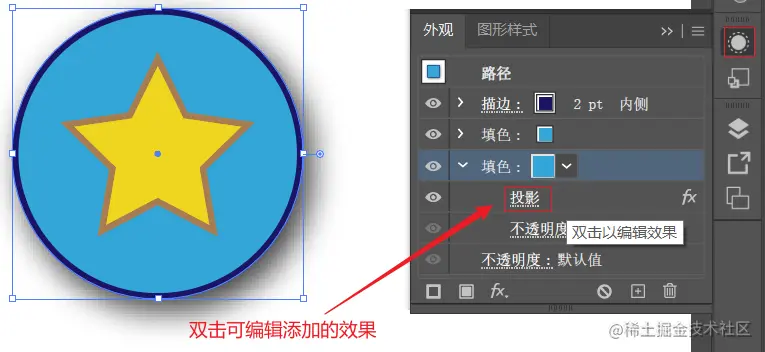

    • 添加效果完成，双进效果，可进行编辑

      image-20230727171813092

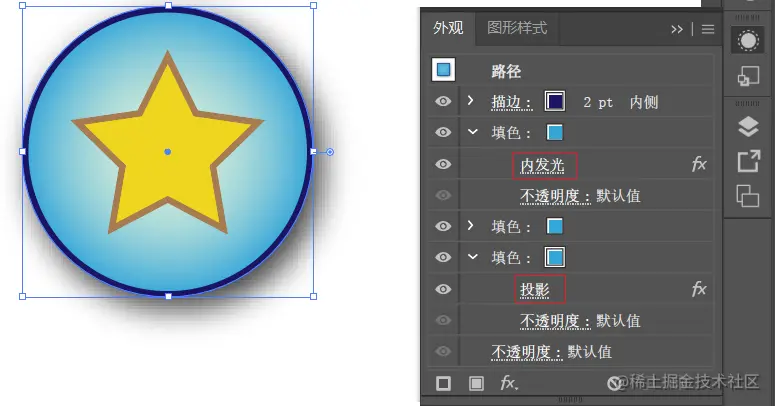

    • 叠加其它效果

      • 效果可以进行叠加，可复制内容后，分别进行效果处理

      image-20230727171355792

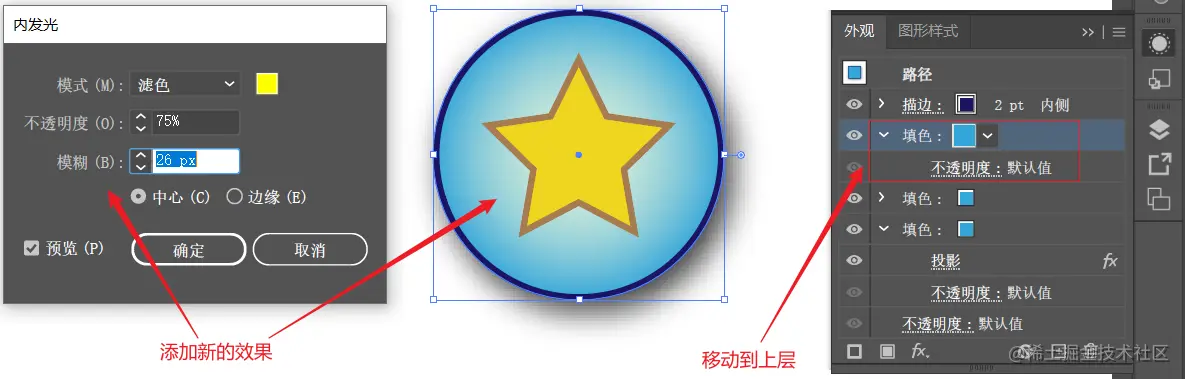

      • 移动需要添加效果的内容，进行效果添加，并调整参数

        image-20230727173203337

      • 添加完成

        image-20230727173347506

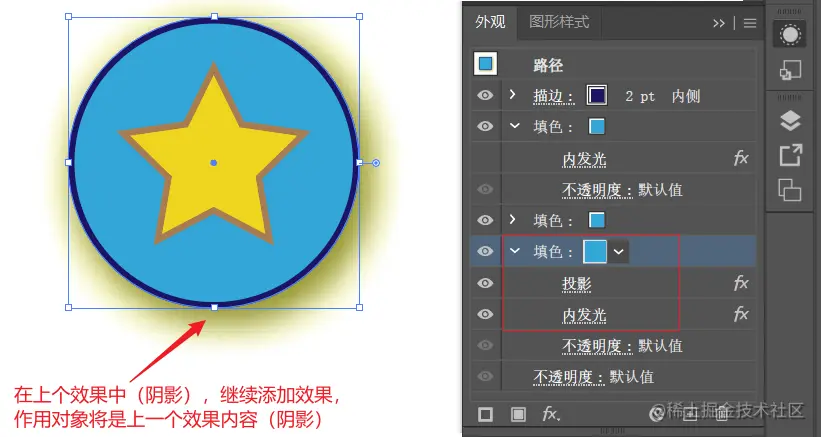

      • 注：如在执行上一个效果的内容中，继续添加效果，作用的对象将是上一个执行的效果

        image-20230727173852407

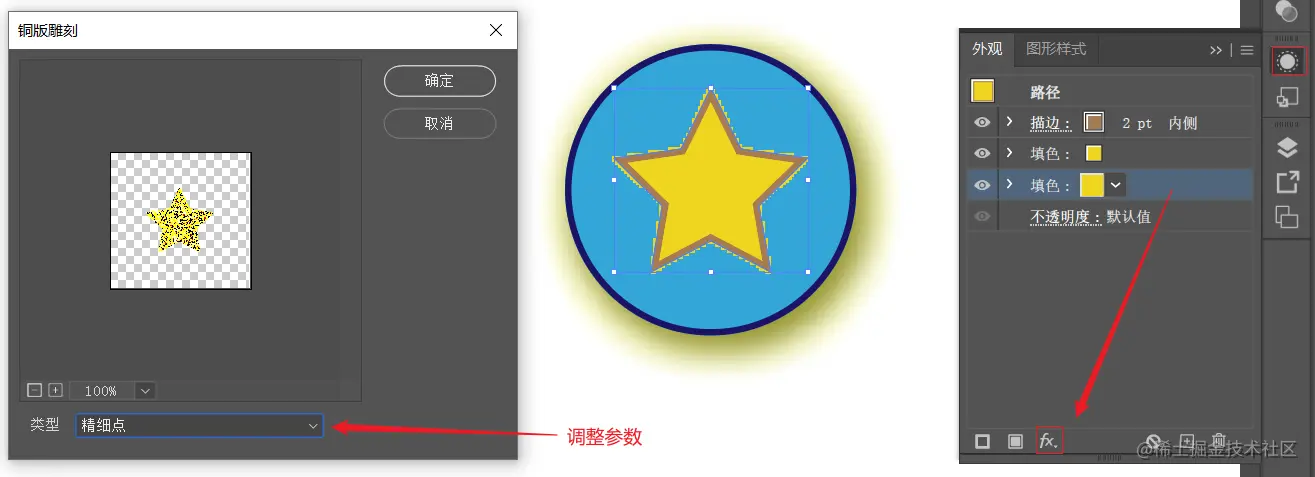

  • Photoshop 效果示例

    • 先选中需要添加效果的对象和内容，进行效果添加

      image-20230727174648273

    • 完成效果

      image-20230727174905503

    • 添加其它效果

      image-20230727175234498

13.3 编辑或删除效果

  • 编辑效果

    • 在外观面板中，可对设置好的效果，进行编辑

      image-20230801152916576

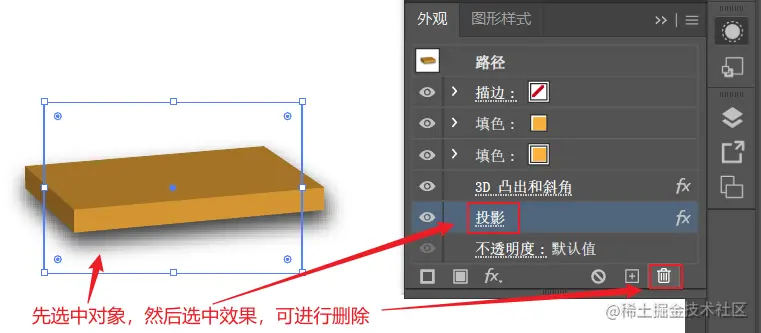

  • 删除效果

    • 在外观面板中，可删除设置的效果

      image-20230801153129957

13.4 图形样式

  • 图形样式 Shift+F5：窗口 - 图形样式

    image-20230801153827097

  • 图形样式面板

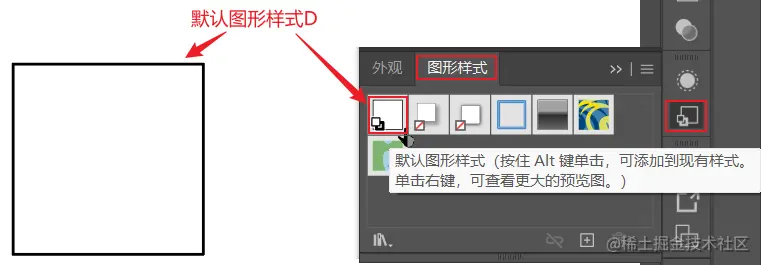

    • 默认图形样式 D

      image-20230801154202328

    • 默认图形样式的填色的描边

      image-20230801154331971

    • 关闭填色和描边 /

      image-20230801154612143

  • 创建新的图形样式

    • 拖动样式到图形面板中

      image-20230801155322304

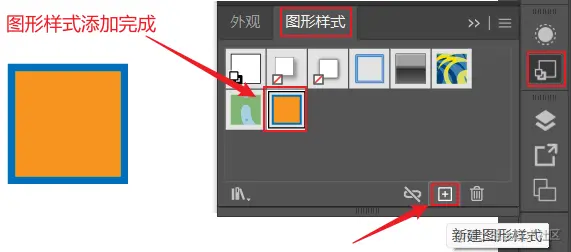

    • 点击 + 号新建图形样式

      image-20230801160000298

  • 修改样式名称

    • 双击图形样式，可修改样式名称

      image-20230801170249676

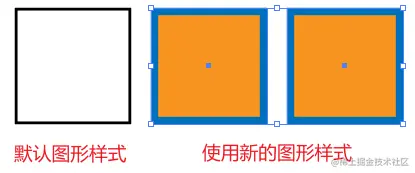

  • 使用图形样式

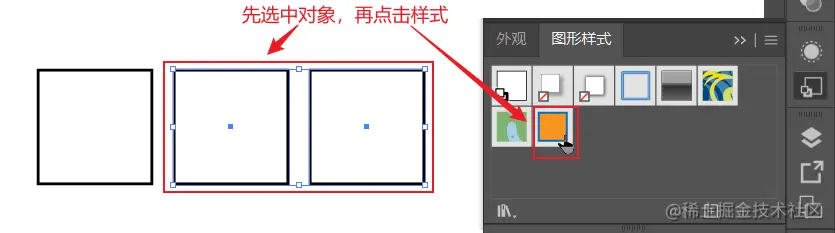

    • 先选中需要应用图形样式的对象，然后点击对应的样式

      image-20230801160434341

    • 应用效果

      image-20230801160628657

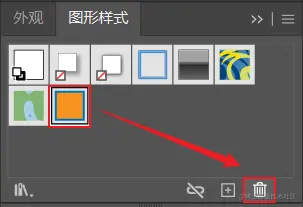

  • 删除图形样式

    • 选中需要删除的样式，再点击删除按钮

      image-20230801160757176

  • 修改默认样式

    • 按 Alt 键，拖动样式到默认样式中，可修改默认样式

      image-20230801164521140

    • 修改后的默认样式

      image-20230801165030166

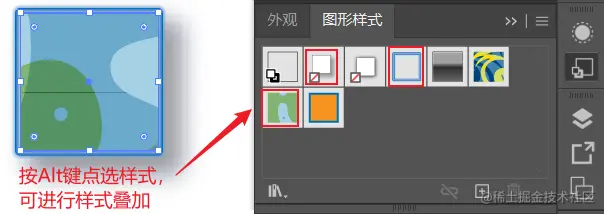

  • 样式叠加

    • 选中对象，按 Alt 键点选样式，可进行样式叠加

      image-20230801165657878

  • 修改图形样式，同时修改所有关联的对象

    • 先选中任意关联对象，进行样式修改

      image-20230801172038898

    • 将修改后的样式，按 Alt 键拖动到原样式中，替换原样式

      image-20230801172221973

    • 替换图形样式后，所有关联对象，同步修改

      image-20230801172441532

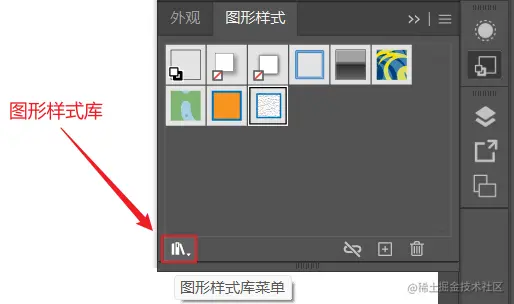

  • 图形样式库

    image-20230801173038293

    • 菜单栏

      image-20230801173237725

      • 效果应用

        image-20230801173444300

13.5 画笔工具

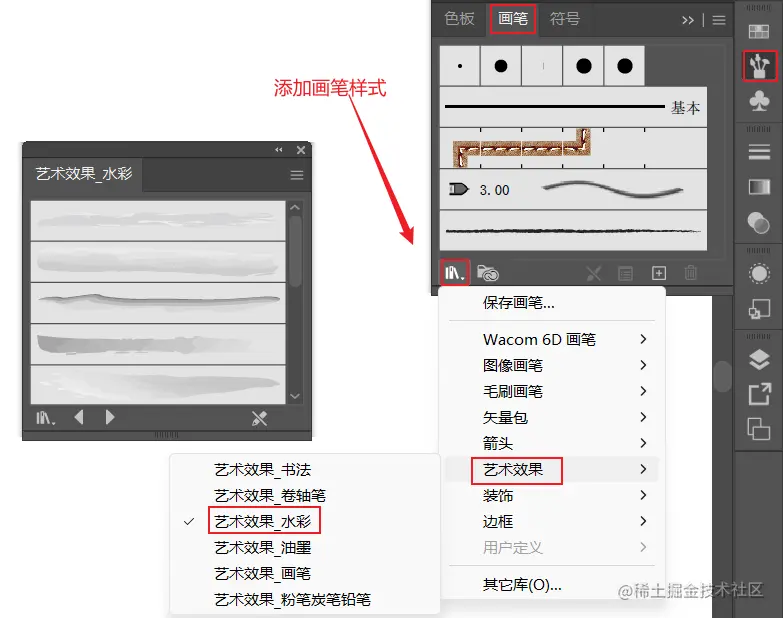

  • 添加画笔样式

    image-20230801175600481

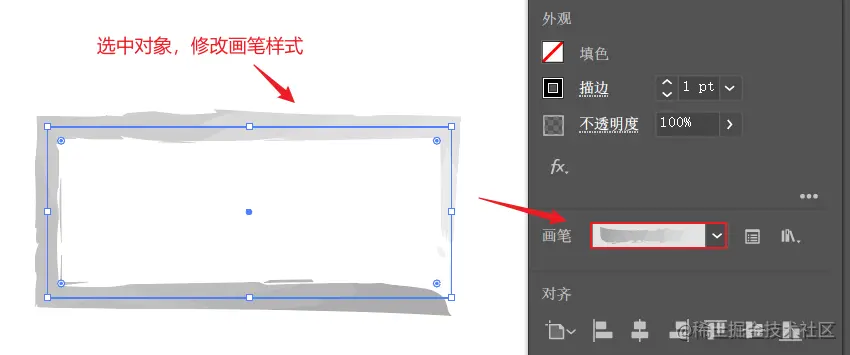

  • 修改画笔样式

    image-20230801175836573

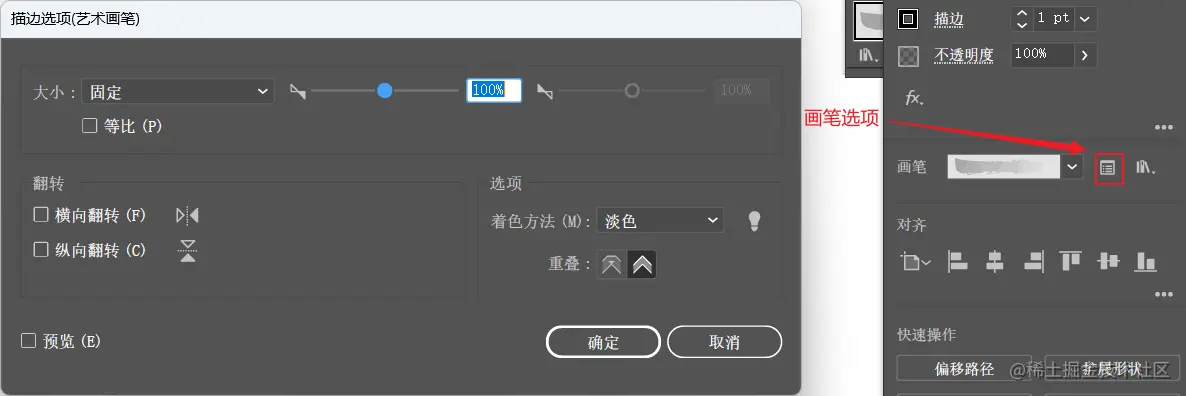

  • 画笔选项

    image-20230801180051392

13.6 吸管工具

  • 吸管工具 I

    image-20230802093525165

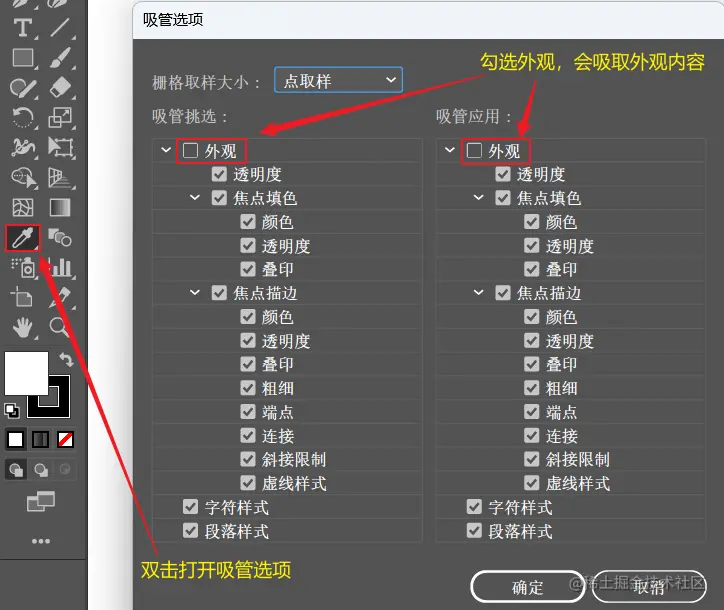

    • 吸管选项：双击 吸管工具

      image-20230802094709515

  • 使用吸管

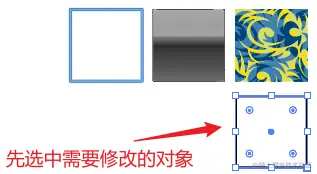

    • 先选中需要修改的对象

      image-20230802095223938

    • 用 吸管工具 I，点击参照对象

      image-20230802095402155

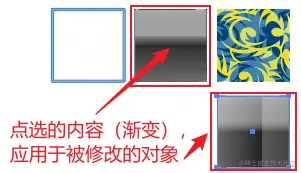

    • 点选的容，被应用于修改的对象

      image-20230802100028844

      • 在 吸管选项 中，勾选 外观，会同步点选对象的外观

        • 勾选与未勾选 外观 对比

          image-20230802100657017

    • 点选时，按 Shift 键，只吸取颜色，不吸取样式

    • 在非失量图上，使用吸管工具，需要按 Shift 键点击

十四、文字工具

  • 文字工具 T

    image-20230802102521472

14.1 文字类型

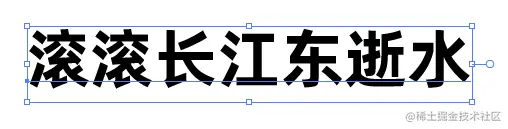

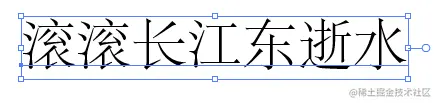

  • 点状文字

    • 使用 文字工具 T 在画板上单击鼠标

      image-20230802102804243

    • 使用 选择工具 V，可缩放文字大小，按 Shift 键，等比缩放

      image-20230802104907284

  • 区域文字

    • 使用 文字工具 T ，用鼠标，在画板上直接拖动

      image-20230802103140116

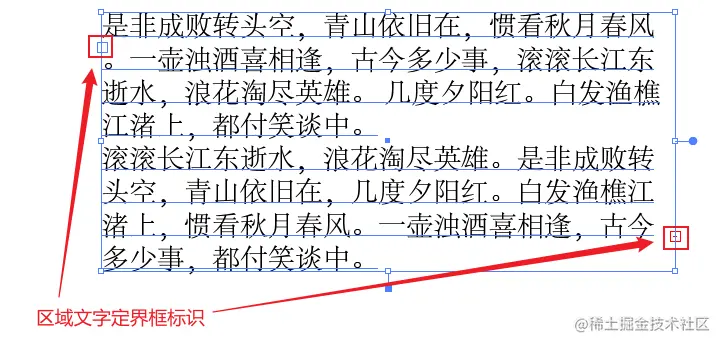

    • 从定界框上区别：区域文字比点状文字多两个矩形方块

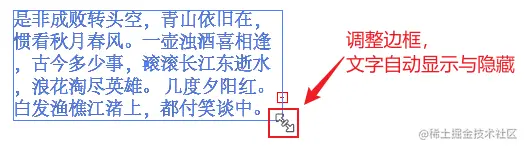

    • 使用 选择工具 V，调整边框，文字会自动显示与隐藏

      image-20230802105546470

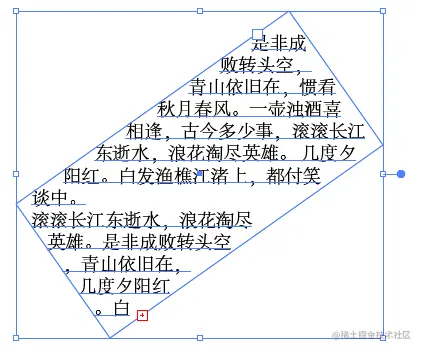

    • 旋转文本框的角度

      • 使用 选择工具 V，可旋转文本框的角度

        image-20230802111418589

      • 旋转后效果

        image-20230802111543331

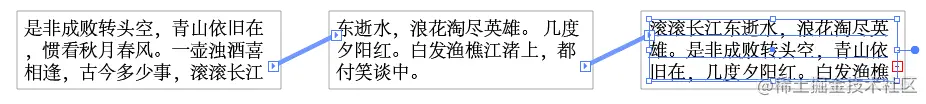

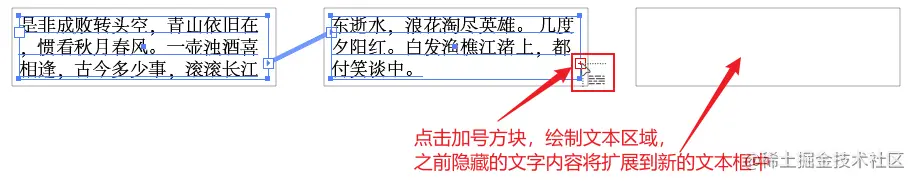

    • 文字扩展

      • 点击加号方块，继续绘制文本区域，之前隐藏的文字将会扩展到新的文本框中

        image-20230802110552615

      • 完成效果

        image-20230802110921936

    • 在路径内创建区域文字

      • 先绘制非复合，非蒙版的路径

        image-20230802112753762

      • 使用区域文字工具，在路径上点击，即可创建

        image-20230802112901229

      • 完成效果

        image-20230802113036997

        image-20230802113054556

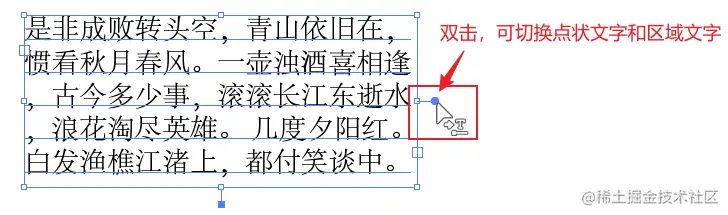

  • 点状文字和区域文字的转换

    image-20230802104258013

14.2 字符选项

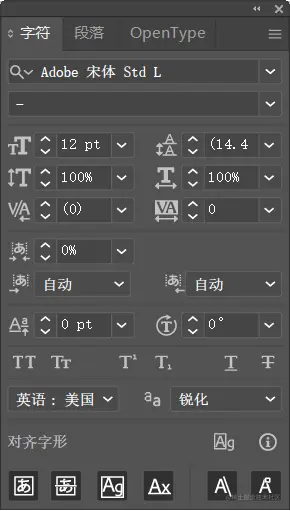

  • 字符面板 Ctrl+T

    image-20230802113931620

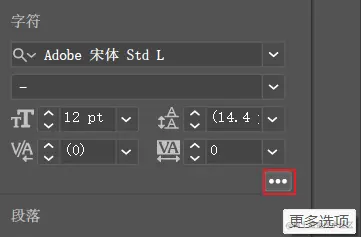

    • 或属性面板中

      image-20230802114035214

  • 调整字符间距 Alt+→ 或 Alt+←

    image-20230802115158601

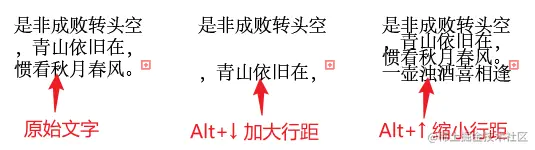

  • 调整行间距 Alt+↑（小）或 Alt+↓（大）

    image-20230802120658568

14.3 段落选项

  • 段落面板 Ctrl+Alt+T

    image-20230802115328057

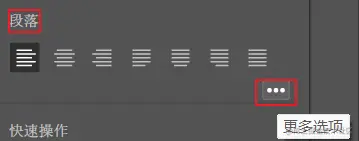

    • 或属性面板

      image-20230802115424654

14.4 修饰文字工具

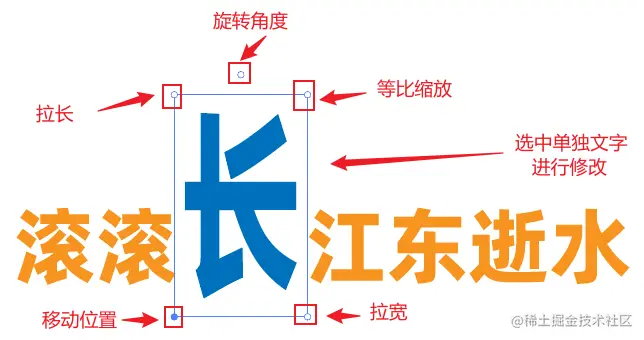

  • 修饰文字工具 Shift+T：调整某一个字的 字体、大小、颜色、位置、旋转、比例

    image-20230710085242613

  • 可修改单独文字

    image-20230710090002204

14.5 在路径上使用文字工具

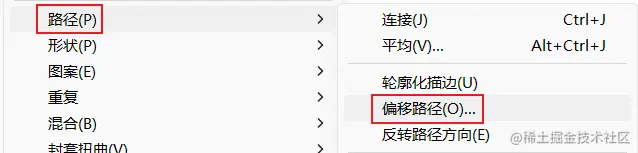

  • 偏移路径：对象 - 路径 - 偏移路径

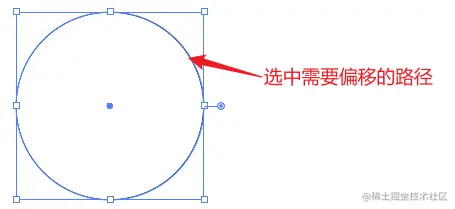

    • 先选中需要偏移的路径

      image-20230802142251805

    • 然后在菜单栏中，选择偏移路径

      image-20230802141836811

    • 在 偏移路径面板 中修改参数

      • 正向偏移，路径向外偏移

        image-20230802142614559

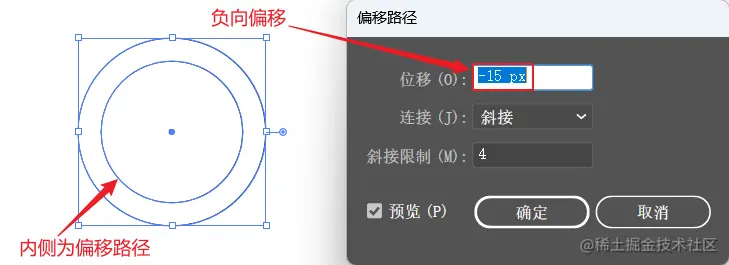

    • 负向偏移

      • 路径向内偏移

        image-20230802143007353

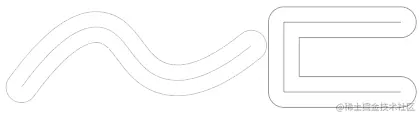

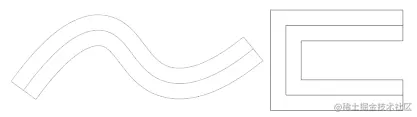

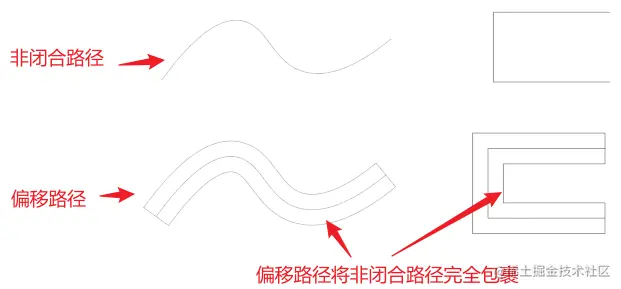

    • 非闭合路径 上偏移

      image-20230802144329708

      • 非闭合路径上，正向偏移和负向偏移效果相同

    • 偏移路径的连接类型

      • 斜接

        image-20230802145120251

      • 圆角

        image-20230802145132517

      • 斜角

        image-20230802145149518

  • 闭合路径 Ctrl+J

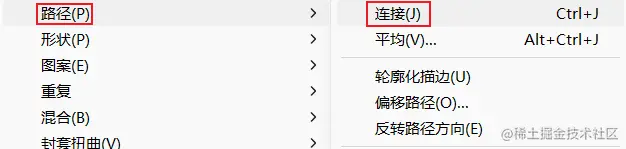

    • 菜单栏 对象 - 路径 - 连接

      image-20230802145641506

    • 或快速操作

      image-20230802145519711

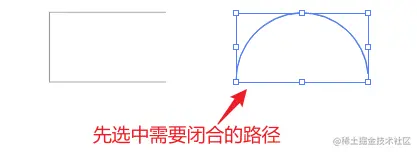

    • 先选中需要闭合的路径

      image-20230802150301714

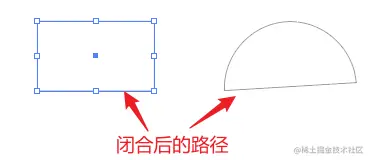

    • Ctrl+J 或通过菜单栏或快速操作，路径将自动闭合

      image-20230802150434162

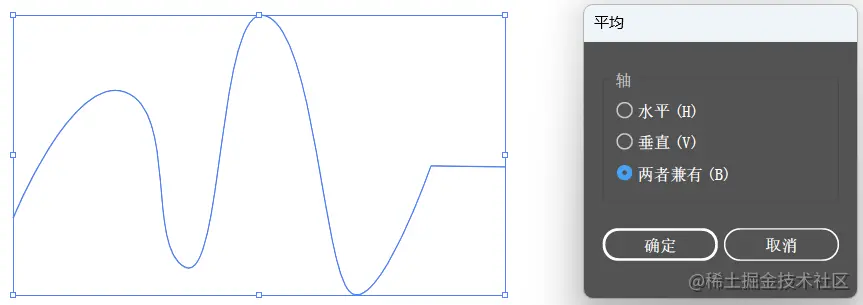

  • 路径平均 Ctrl+Alt+J：类似 对齐锚点

    • 菜单栏 对象 - 路径 - 平均

      image-20230802152248438

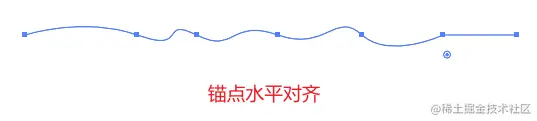

    • 水平

      image-20230802152507185

    • 垂直

      image-20230802152636560

    • 两者兼有

      image-20230802153425464

      • 部分锚点使用 路径平均

        • 选中需要平均的锚点

          image-20230802153923427

        • 两者兼有，平均后

          image-20230802154011156

  • 剪刀工具 C

    image-20230802154408102

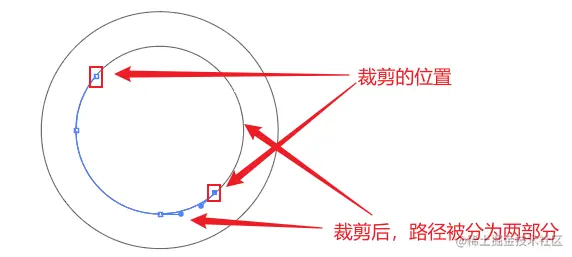

    • 使用 剪刀工具

      • 先选中需要裁剪的对象，在路径上点击需要裁剪的位置

        image-20230802154958280

  • 可自定义文字路径

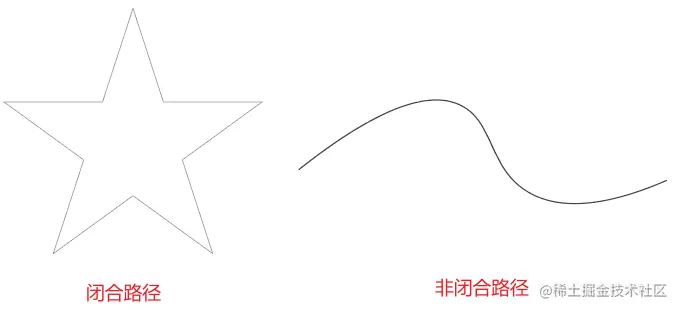

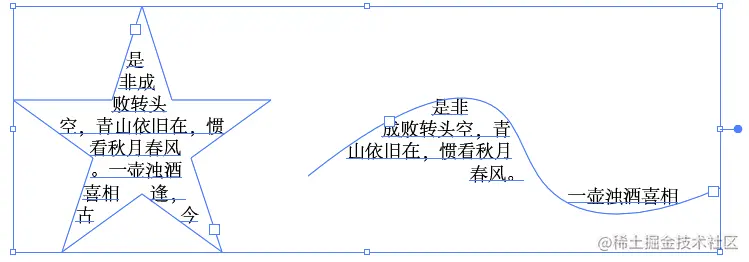

    • 闭合路径

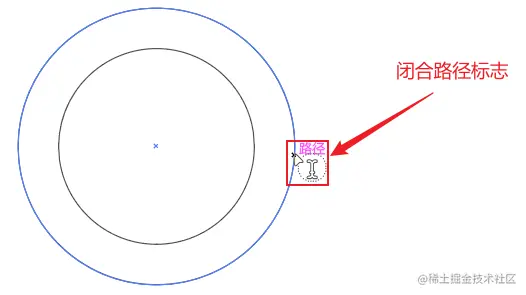

      • 使用 文字工具 T 在闭合路径上单击

        image-20230802160032305

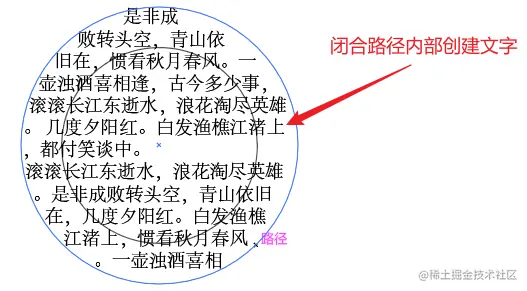

      • 文字创建在闭合路径内部

        image-20230802160209232

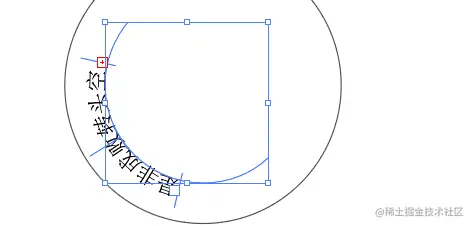

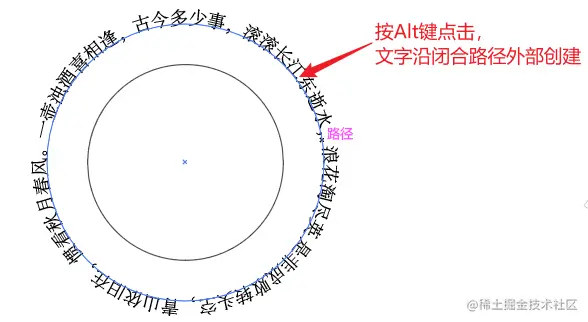

      • 按 Alt 键点击，文字沿闭合路径外部创建

        image-20230802160454730

    • 非闭合路径

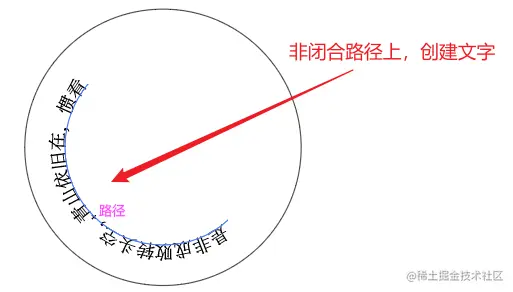

      • 使用 文字工具 T 在非闭合路径上单击

        image-20230802161011995

      • 文字沿非闭合路径创建

        image-20230802161215674

  • 文字路径选项

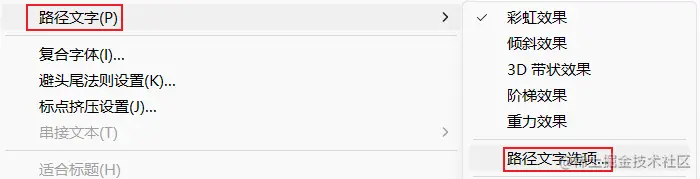

    • 菜单栏 文字 - 路径文字 - 路径文字选项

      image-20230802161455554

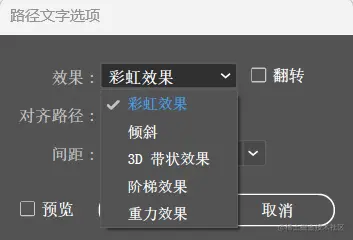

    • 路径文字选项 面板

      image-20230802161701494

      • 效果

        image-20230802162202483

      • 对齐路径

        image-20230802162239202

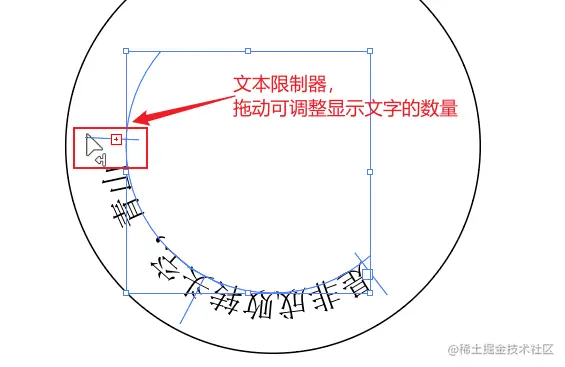

  • 文本限制器：调整文本在路径上的显示

    • 使用 选择工具 V，拖动竖轴

      image-20230802163557660

    • 两侧的轴，可分别向两侧扩展或收缩，中间的轴，调整位置

      image-20230802165550616

    • 调整后

      image-20230802165739768

  • 文本扩展：将文字由可编辑的状态变为不可编辑的图形状态

    • 一般方法：菜单栏 对象-扩展

      • 先使用 选择工具 V，选中需要扩展的文本

        image-20230802171148141

      • 在菜单栏中，选择扩展

        • 扩展面板

          image-20230802171405820

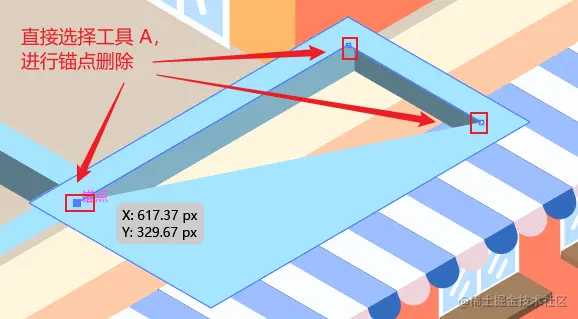

        • 扩展后，使用 直接选工具 A，可对锚点进行编辑

        image-20230802171554817

    • 专门方法：创建文本轮廓 Ctrl+Shift+O（文字转图形）

      • 菜单栏 文字 - 创建轮廓

      • 先选中文本，使用快捷键或 右键- 创建轮廓 或快速操作

        image-20230802171800857

十五、图像

15.1 置入图像

  • 置入图像 Ctrl+Shift+P

    • 方式一：直接 复制 - 粘贴

      • 从剪切板中复制的图像，没有链接文件

    • 方式二：从文件夹中，将图片直接拖入

    • 方式三：菜单栏 文件 - 置入

      image-20230802174016747

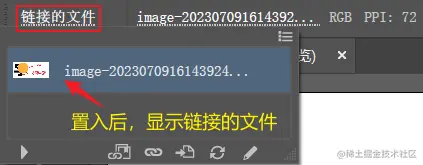

      • 置入后，显示链接的文件

        image-20230802174731018

15.2 嵌入图像

  • 嵌入图像

    • 将图片嵌入到 AI 文件里面

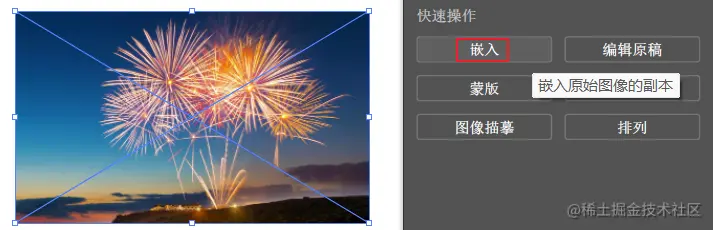

      • 选中置入的图片，快速操作 嵌入

        image-20230802181125176

      • 或在链接的文件位置，进行 嵌入

        image-20230802181310109

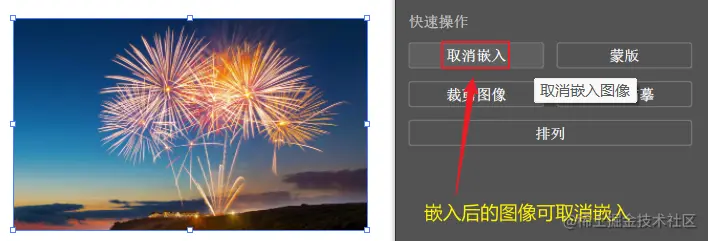

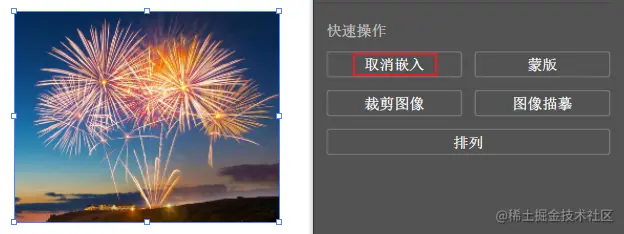

  • 取消嵌入：选中嵌入的图像，点击 取消嵌入

    image-20230802181653490

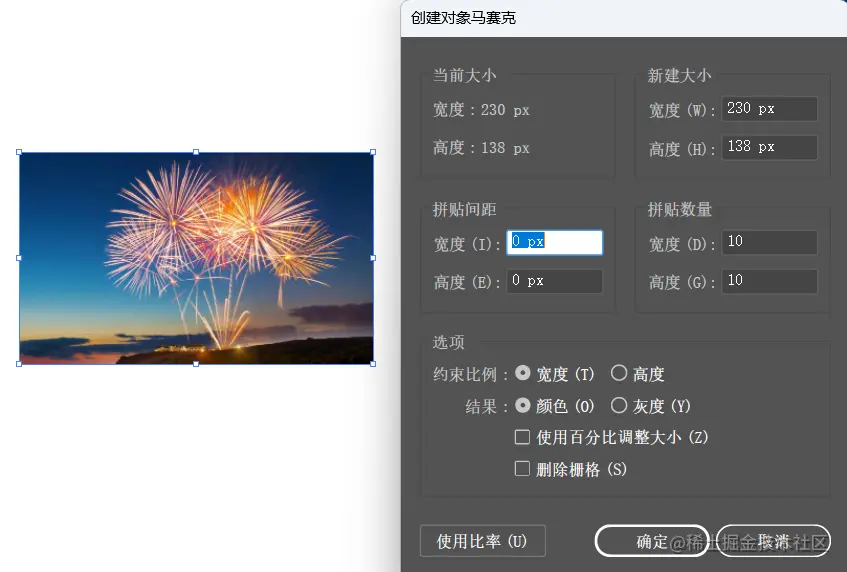

    • 创建对象马赛克：未嵌入的图像，无法操作

      • 选中嵌入的图像，菜单栏 对象 - 创建对象马赛克

        image-20230802182419306

      • 创建效果

        image-20230802182509544

15.3 裁剪图像

  • 裁剪图像

    • 选中置入的图像，在快速操作面板中点击 裁剪图像

      image-20230802183117482

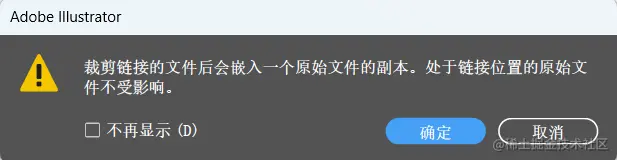

    • 未嵌入的图像，需进行嵌入后，再进行操作

      image-20230802182849298

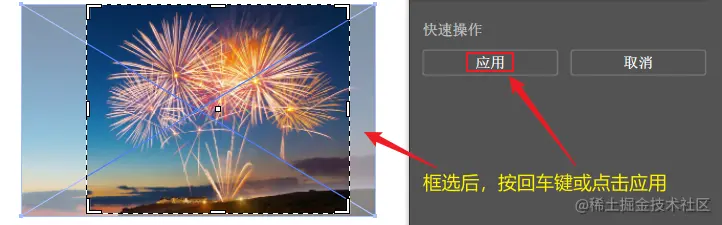

    • 框选后，按回车键或点击 应用 进行确认

      image-20230802183626999

    • 裁剪后的图像，已进行了嵌入

      image-20230802183855506

15.4 图像描摹

  • 将位图转失量图

  • 使用图像描摹

    • 先选中图片，再从 图像描摹 中，选择需要转换的类型

      image-20230806162917019

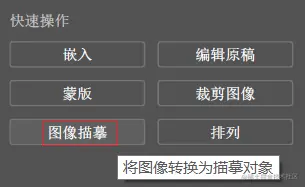

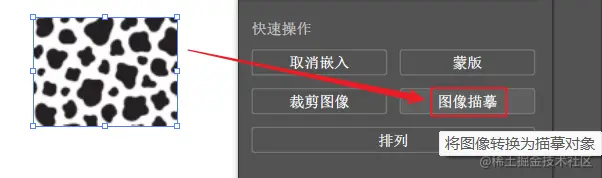

    • 或从快速操作中点击，然后选择类型

      image-20230806163136902

    • 转换成 高保真度照片 对比

      image-20230806163858752

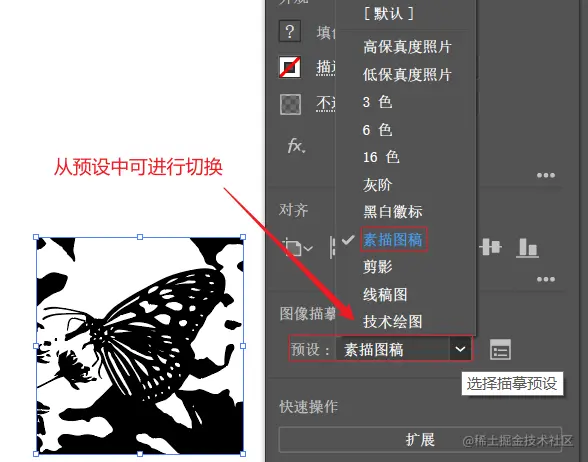

    • 从预设中可进行切换

      image-20230806164211783

  • 图像描摹面板

    image-20230806164533359

  • 黑白徽标效果

    • 图片要求：对比明显，图片清晰

      image-20230721084353828

    • 选中图像后，点击图像描摹

      image-20230721084513394

    • 选择黑白徽标

      image-20230721084637995

    • 转换后的图片

      image-20230721084914587

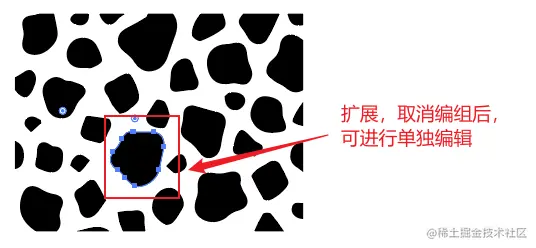

    • 通过 扩展，取消编组后，可进行单独编辑

      image-20230721085430277

15.5 将 PS 与图像跟踪一起使用

  • 未嵌入的图像，可对该图像进行跟踪

    • 选中图像后，点击 编辑原稿，可在原程序中进行编辑

      image-20230806172243489

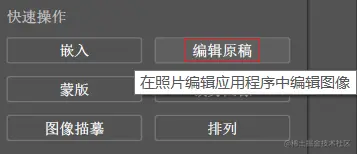

    • 或在快速操作中点击

      image-20230806172333964

    • 快捷操作：按 Alt 双击 图像

  • 修改后的图像，会同步到 Ai 文件中

15.6 重新着色

  • 先选中需要重新着色的图稿，点击重新着色按钮

    image-20230806175407112

  • 或在快速操作中，点击重新着色按钮

    image-20230806175522175

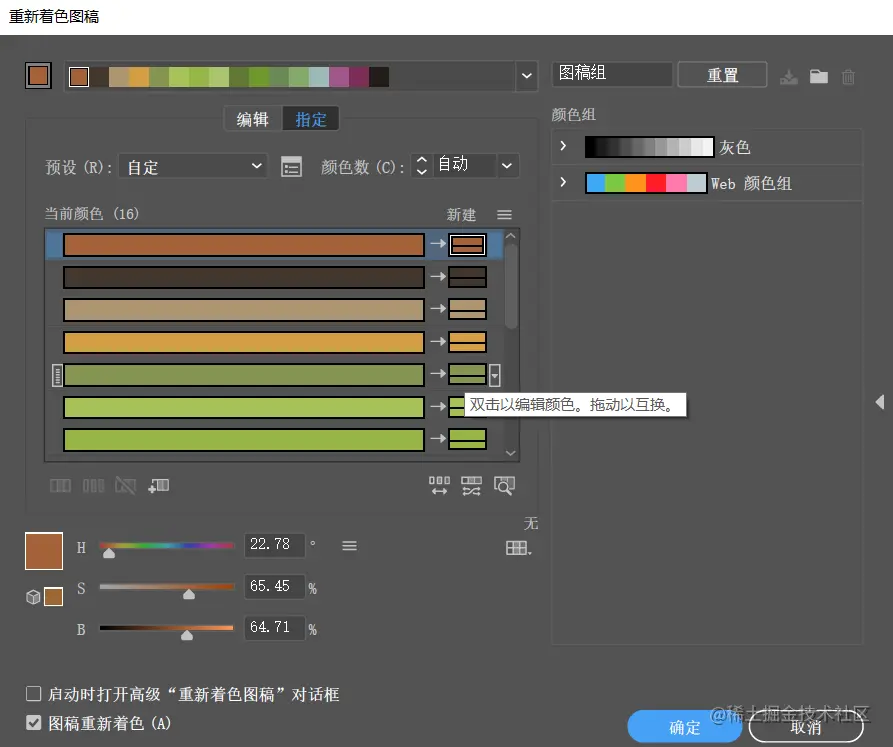

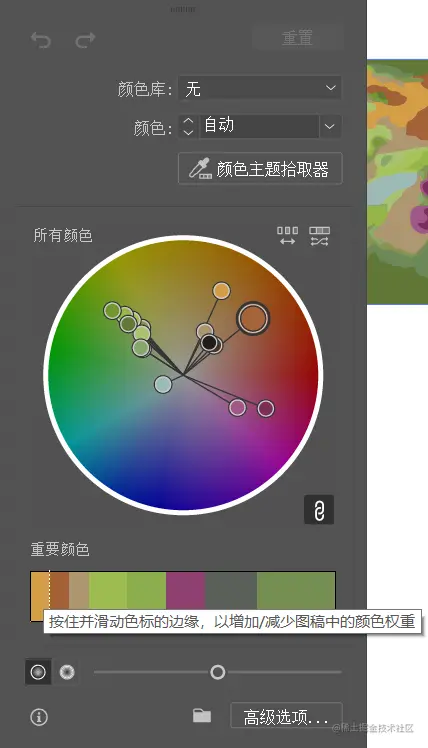

  • 重新着色面板

    image-20230806175822626

  • 颜色库

    image-20230806180012354

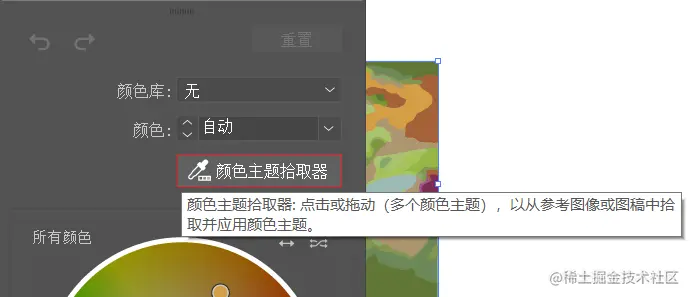

  • 吸管工具可以从图像中拾取颜色

    image-20230806180209992

  • 高级选项

    image-20230806175906040

  • 重新着色后对比

    image-20230806181008276

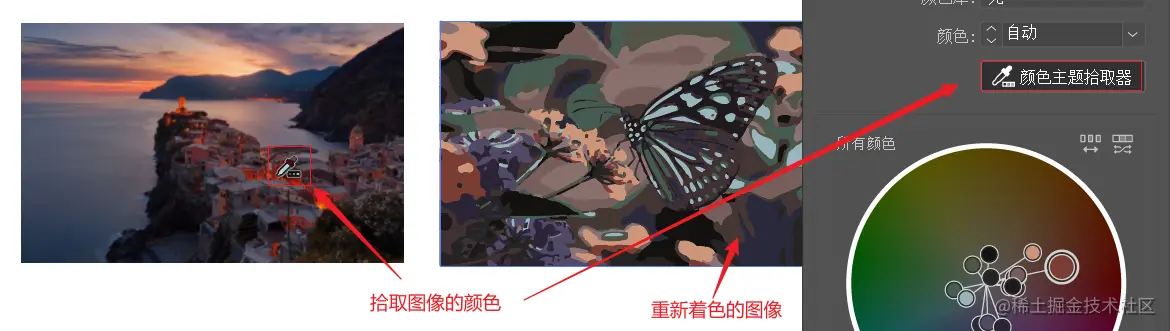

  • 拾取图像的颜色

    image-20230806181345109

15.7 操控变形工具

  • 操控变形工具

    image-20230806182818816

  • 使用操控变形工具

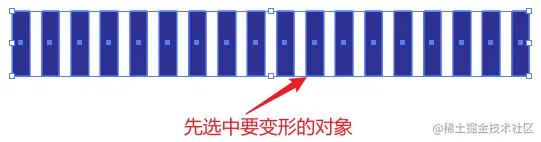

    • 先选中要变形的对象

      image-20230806183940582

    • 点击操控变形工具，在要变形的对象上，添加标记点

      image-20230806184149028

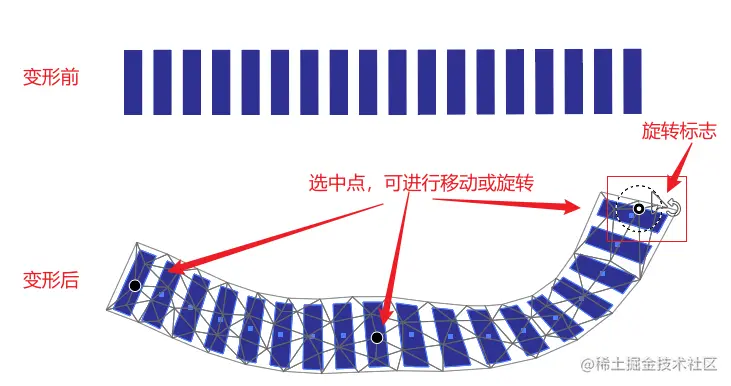

    • 拖动标记点，即可将对象变形

      image-20230806184542022

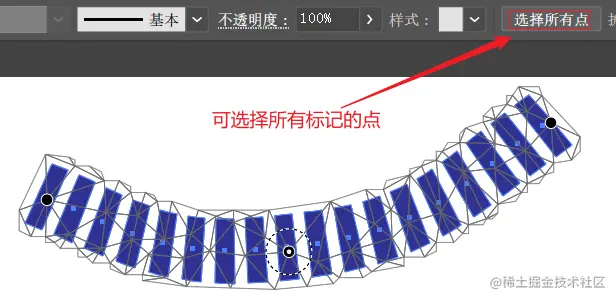

    • 选中标记点，可进行删除

      image-20230806184811608

    • 扩展网格

      image-20230806185222977

十六、画板

16.1 使用画板

  • 画板工具 Shift+O

    image-20230806205234450

  • 显示当前画板 Ctrl+0

  • 显示所有画板 Ctrl+Alt+0

    image-20230806205606726

  • 复制画板

    • 画板工具下，按 Alt 键，可复制画板

      image-20230806210709894

    • 移动/复制带画板的图稿

      image-20230806210230532

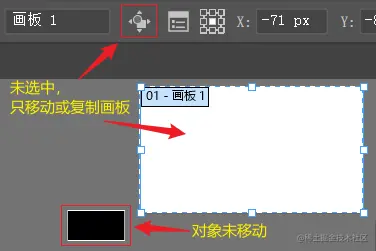

      • 未选中，只移动或复制画板

        image-20230806211057064

  • 按 Shift 键，可点选或框选画板

    image-20230806211532811

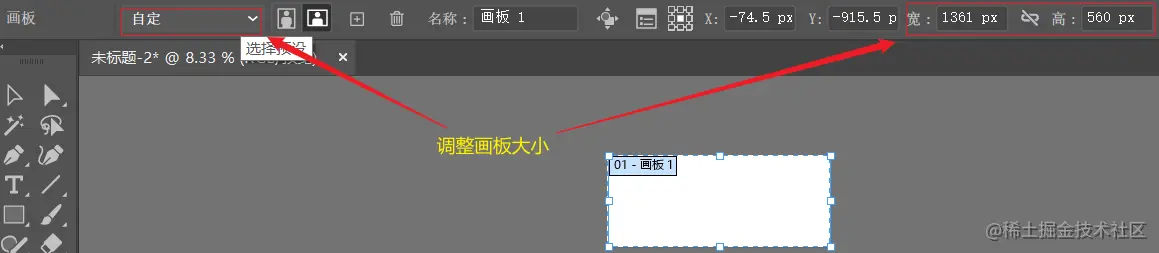

  • 改变画板大小

    • 调整画板属性参数或调整画板选项设置

      image-20230806212108889

    • 鼠标拖动画板

      image-20230806211840911

16.2 布置画板

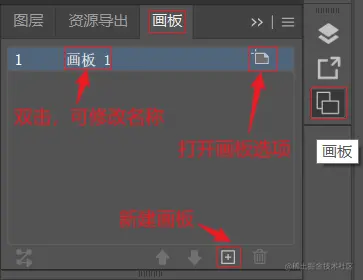

  • 画板面板

    image-20230806204701992

  • 画板状态

    image-20230806212611477

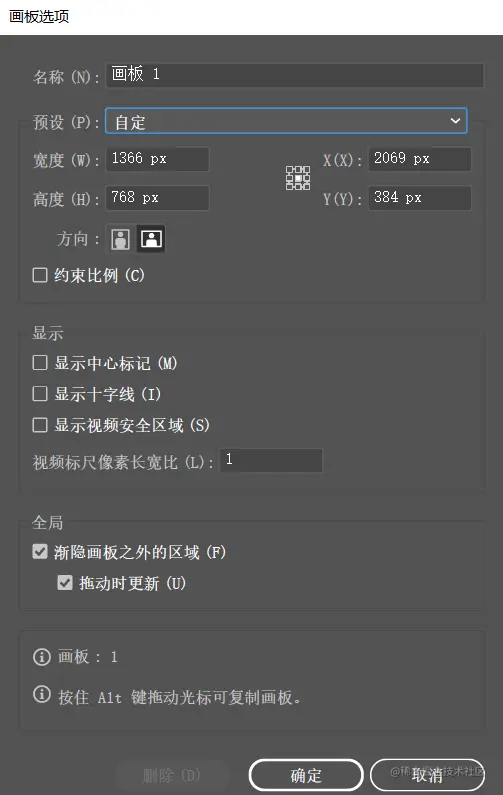

  • 画板选项

    image-20230806204435008

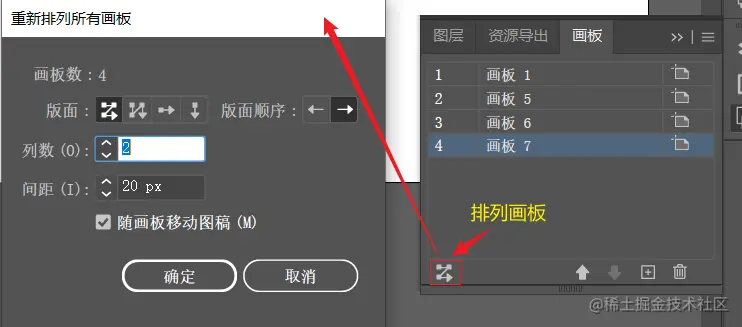

  • 排列画板

    image-20230806204912256

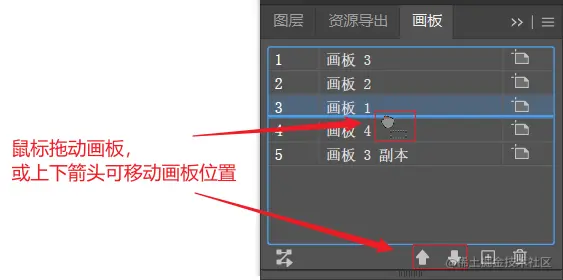

  • 移动画板位置

    image-20230806213509485

  • 选择画板

    • 双击空白位置，使用该画板

      image-20230806213806951

    • 或点选画板，使用 Ctrl+0 显示当前画板

十七、文件输出

17.1 打包 Ai 文件

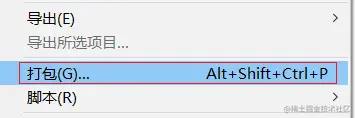

  • 打包 Ctrl+Alt+Shift+P

    • 菜单栏 文件 - 打包

      image-20230806215156148

    • 打包面板

      image-20230806215106622

    • 打包的文件

      image-20230806215617677

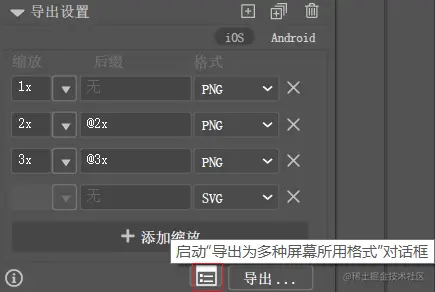

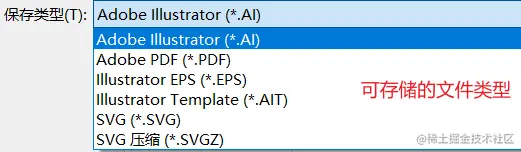

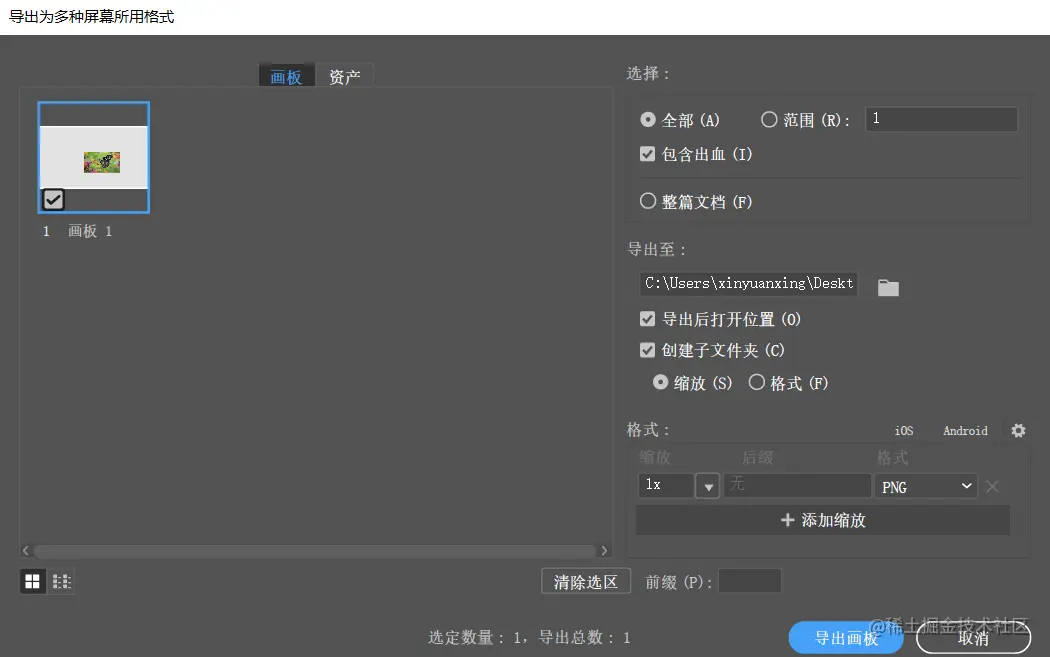

17.2 导出为其它文件类型

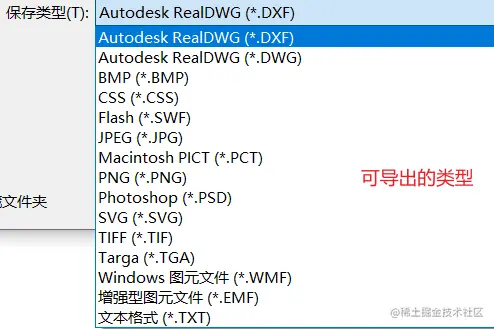

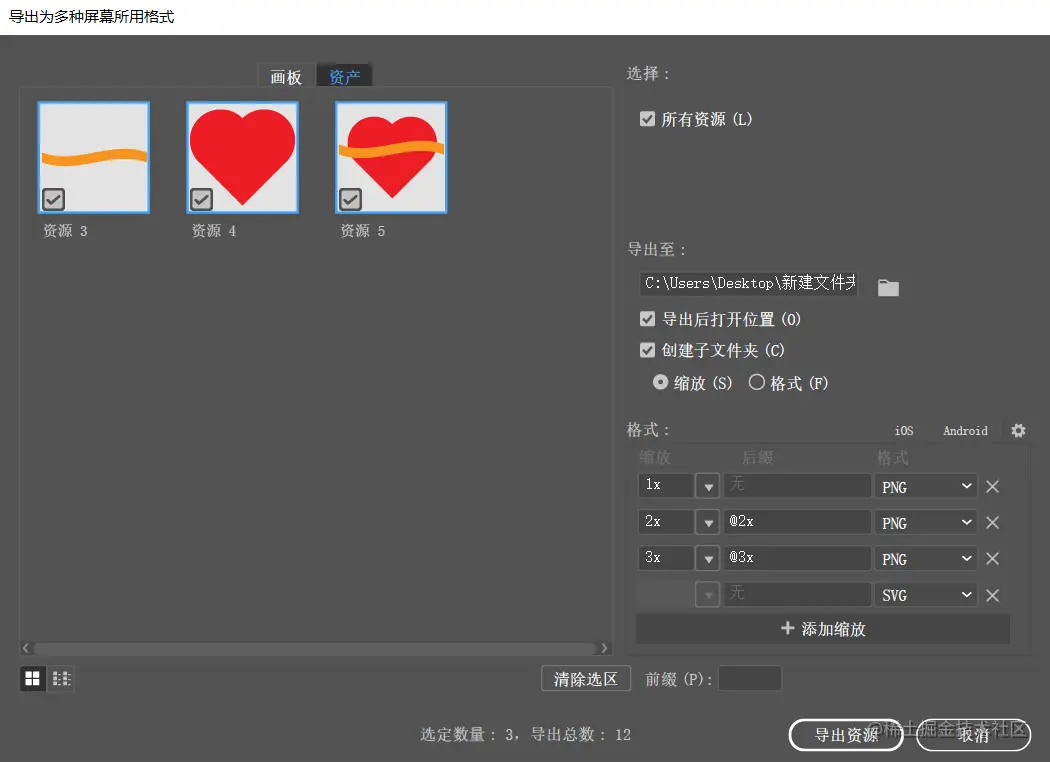

  • 导出

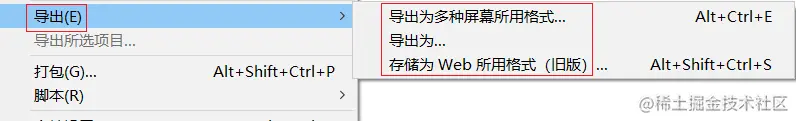

    • 菜单栏 文件 - 导出

      image-20230806215933254

    • 可导出的文件类型

      image-20230806220208939

    • 存储为，可保存的文件类型

      image-20230806220355707

    • image-20230806220705377

17.3 预设输出

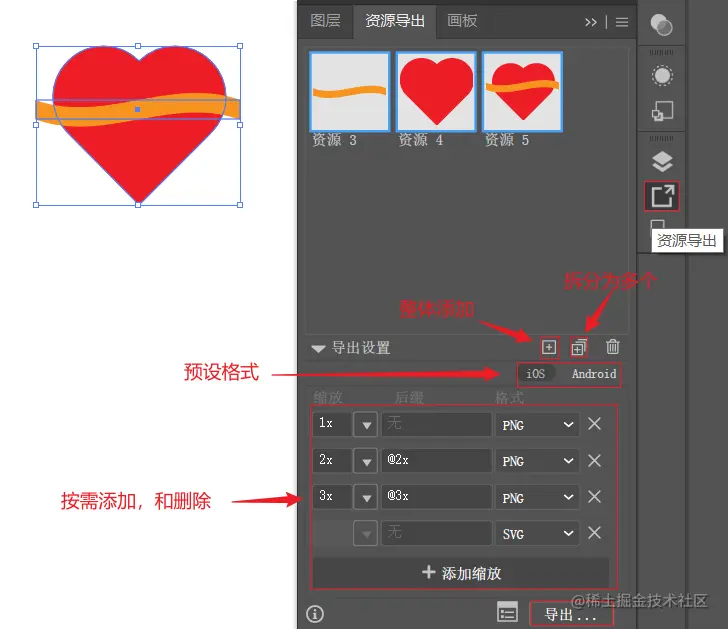

  • 资源导出

    image-20230806222957535

  • 导出为多种屏幕所用格式

    image-20230806223428082

    image-20230806223315781

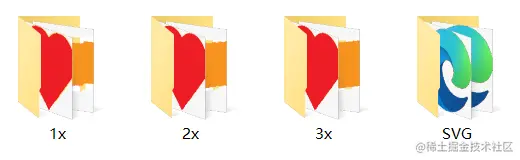

  • 导出的文件

    image-20230806223043791

封套扭曲

  • 封套扭曲（菜单栏 对象-封套扭曲）：

    image-20230806155049404

    • 作为变形形状的路径叫做封套，被扭曲变形的对象，叫做封套内容

    • 封套扭曲的变形效果，是把原有的对象，放置到一个特定形状的容器中，对象按照容器的造型发生变形

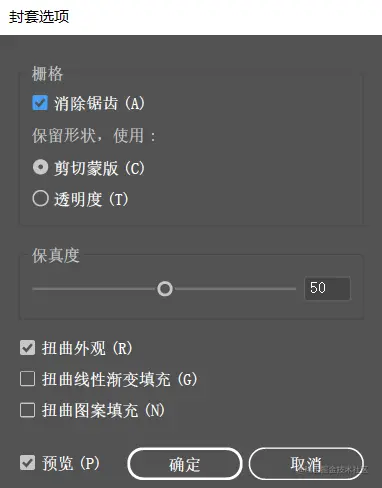

    • 封套选项：

      image-20230806155922216

    • 创建方法：

      • 方法一：用变形建立 Ctrl+Alt+Shift+W

        • 可按照样式进行变形

          image-20230710171703529

          image-20230710172403429

        • 修改封套及内容

          image-20230806155814048

        • 可通过 直接选择工具 A，进行修改

          image-20230710172207785

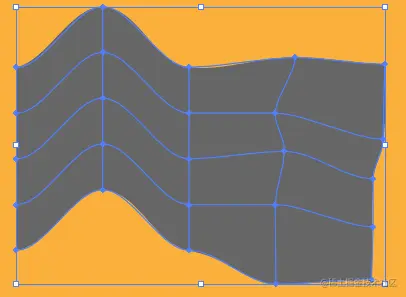

      • 方法二：用网格建立 Ctrl+Alt+M

        • 将所选对象变成网格，并通过拖拽手柄及锚点，使其变形

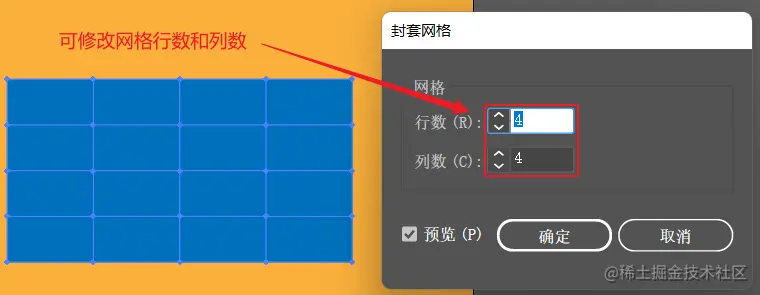

        • 可以修改网格行数和列数

          image-20230710173148807

        • 可单点和多点进行操作

          image-20230710173525018

          image-20230710173858597

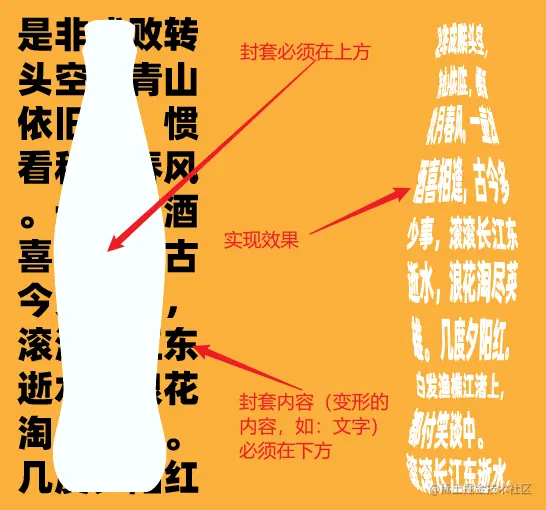

      • 方法三：用顶层对象建立 Ctrl+Alt+C

        • 将下方对象，建立在上方的形状中

        • 封套（变形形状的路径）必须在上方

          image-20230710175014625

          image-20230710175724577

        • 生成后，点击可进行修改

          image-20230710180558025

图表

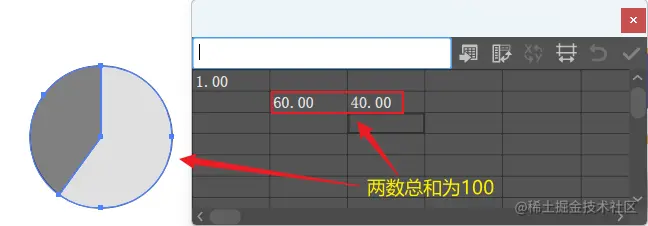

  • 饼状图

    • 需要输入两个数字，占比+剩余（总和为100）

      image-20230711192036790

3D 效果

  • 3D 贴图

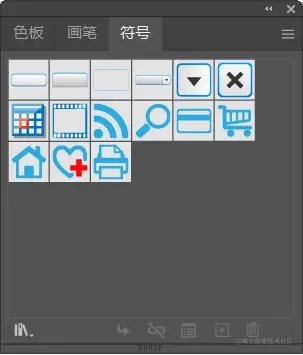

    • 需要先将贴图存储为 符号，再进行贴图

      image-20230709162007551

      image-20230806161032078

  • 创建 3D 效果实例

    • 效果预览

      image-20230711161641244

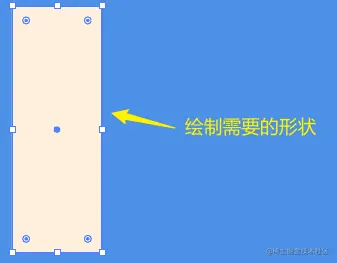

    • 先绘制形状

      image-20230711101846098

    • 选中图形，设置 3D 效果

      image-20230711101705799

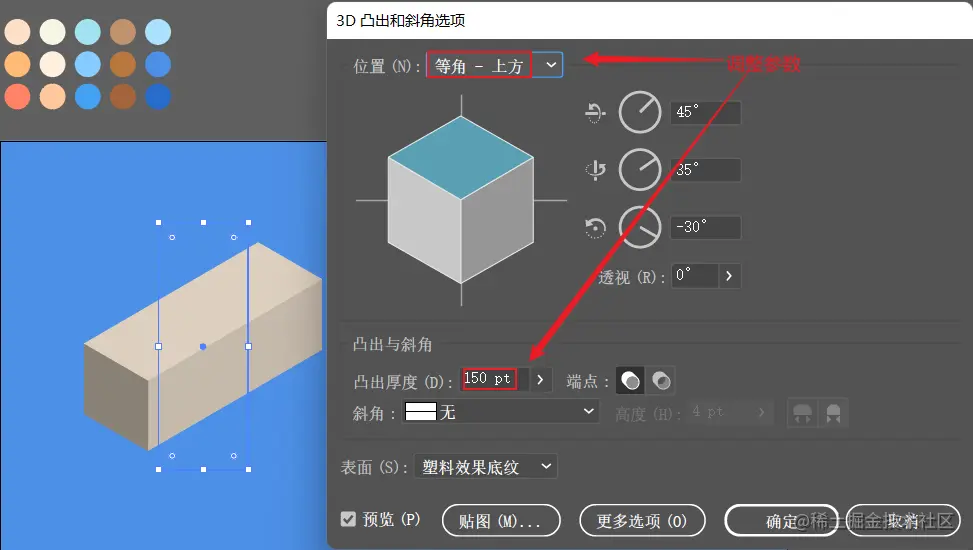

    • 调整参数

      image-20230711102119296

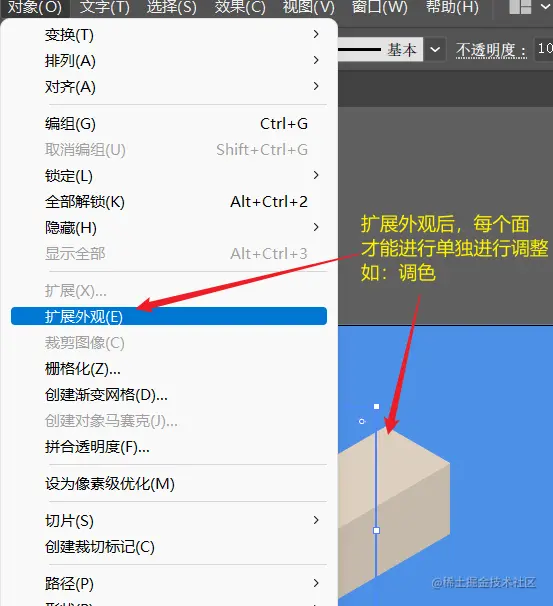

    • 需要 扩展外观，用 直接选择工具 A 能对每个面，进行单独调整

      image-20230711102439923

    • 调整后效果

      image-20230711102733618

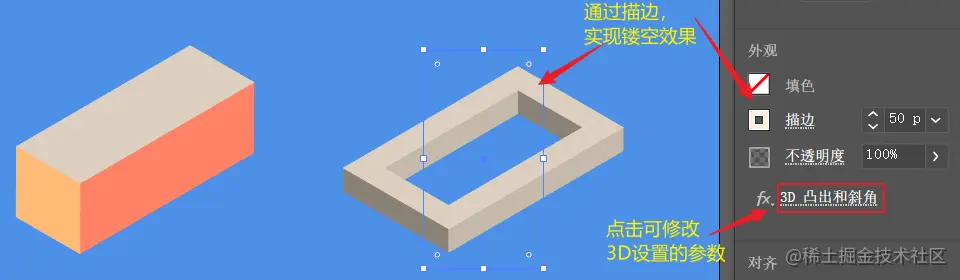

    • 通过描边，实现镂空效果

      image-20230711103538579

    • 用混合工具，处理分布排列

      image-20230711132217043

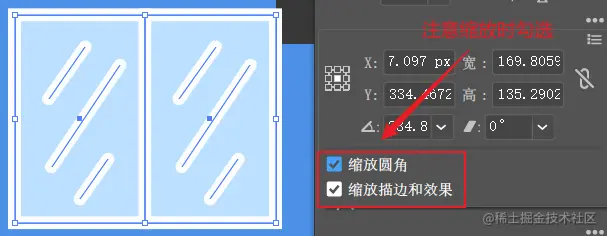

    • 缩放时注意勾选

      image-20230711134551301

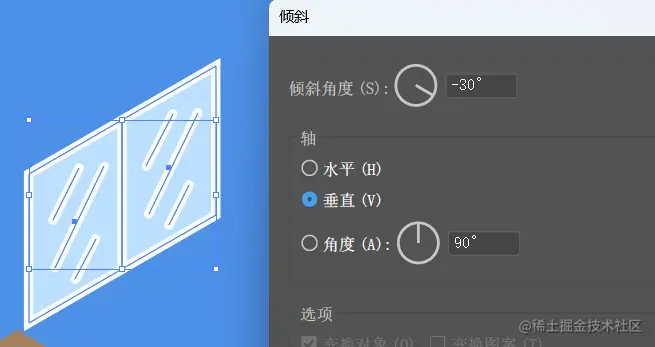

    • 使用倾斜工具，绘制矩形后，作倾斜工具将其变形

      image-20230711135002791

    • 镜像操作

      image-20230711144145062

      image-20230711144627157

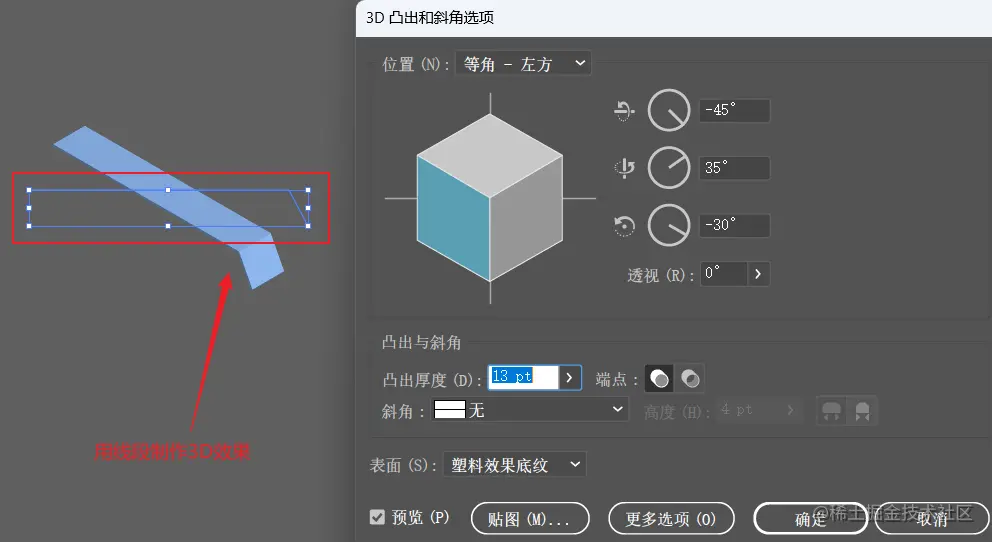

    • 用线段制作 3D 效果：选中绘制的线段，进行效果处理

      image-20230711141248624

      image-20230711142448794

      image-20230711143549805

    • 用 3D 图形，扩展外观，制作图形

      • 先绘制形状，创建 3D 效果

        image-20230711150247134

      • 扩展外观后，用 直接选择工具 A 对图像进行修改

        image-20230711150554426

      • 绘制相关图形

        image-20230711151723685

    • 向内凹陷的 3D 图形绘制

      • 先用描边创建 3D 矩形

        image-20230711152645510

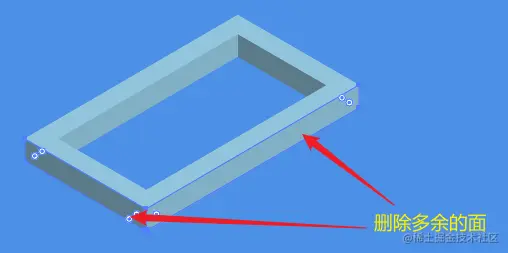

      • 扩展外观 后，对多余的面进行删除

        image-20230711152749341

      • 效果预览

        image-20230711153038704

    • 直接选择工具 A，删除锚点

      image-20230711153550707

    • 矩形网格工具 创建 3D 效果

      • 先创建矩形网格

        image-20230711154509360

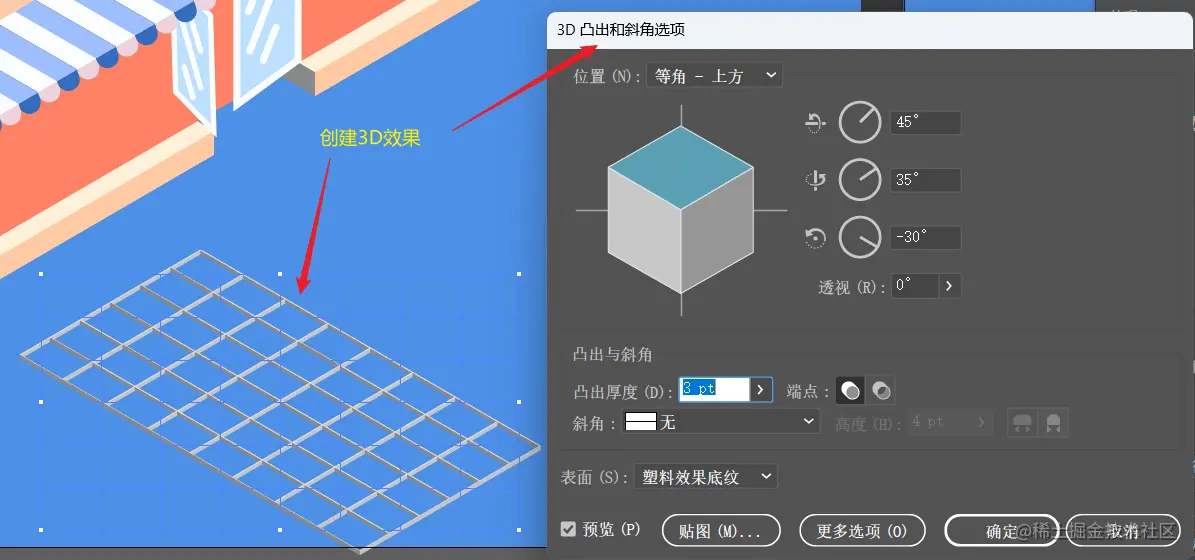

      • 创建 3D 效果

        image-20230711154642819

      • 扩展外观 后，进行相关修改

        image-20230711154904871

      • 实现效果

        image-20230711155237140

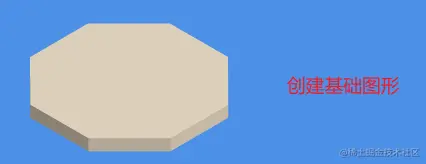

    • 组合图形，创建 3D 效果

      • 先创建组合图形，并进行合并

        image-20230711155809414

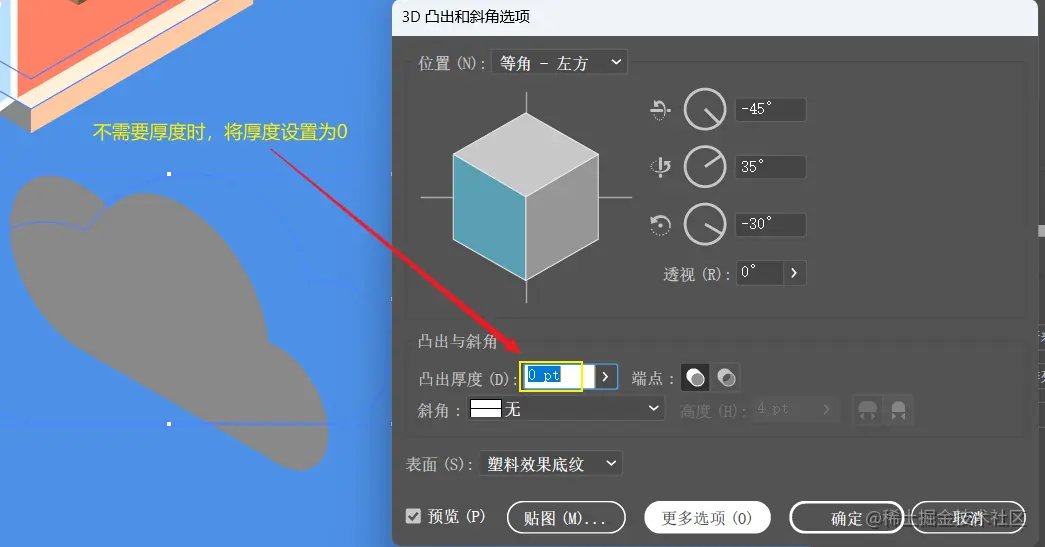

      • 设置 3D 效果：如不需要厚度时，将厚度设置为0

        image-20230711160134125

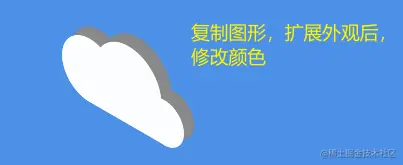

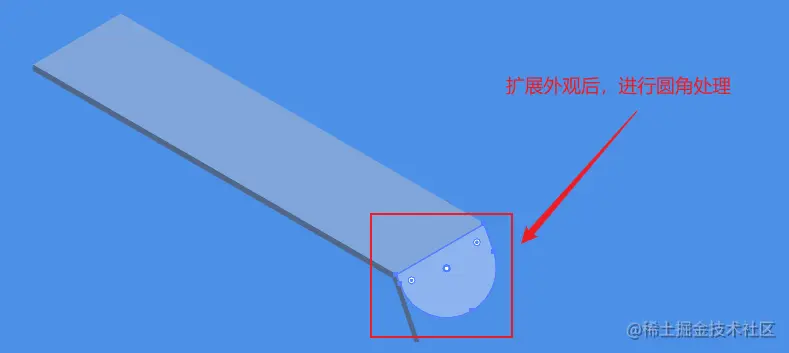

      • 扩展外观 后，对图形进行修改

        image-20230711160452114

avatar
文章
阅读
粉丝
