深入解读Docker的Union File System技术

450 阅读15分钟

导语: 随着云计算和容器化技术的迅速发展,Docker已经成为如今软件开发和运维中不可或缺的工具。在接下来的文章将深入解读Docker的核心概念、原理和应用场景,帮助读者全面了解Docker的优点和使用方法。

让我们快乐的开始吧 🎮

docker1.png   Docker是一种流行的容器化平台,而Union File System是Docker的核心技术之一。今天我们首先对UnionFS进行一个简单的介绍和学习。

  首先介绍其原理、优势以及使用场景。然后将从底层文件系统的基本概念开始,逐步探索Union File System的工作原理,并讨论其对Docker容器的影响。最后,我们将探讨一些实际应用场景和注意事项,以帮助读者更好地理解和应用Union File System技术。

1.Docker和容器化技术的背景介绍

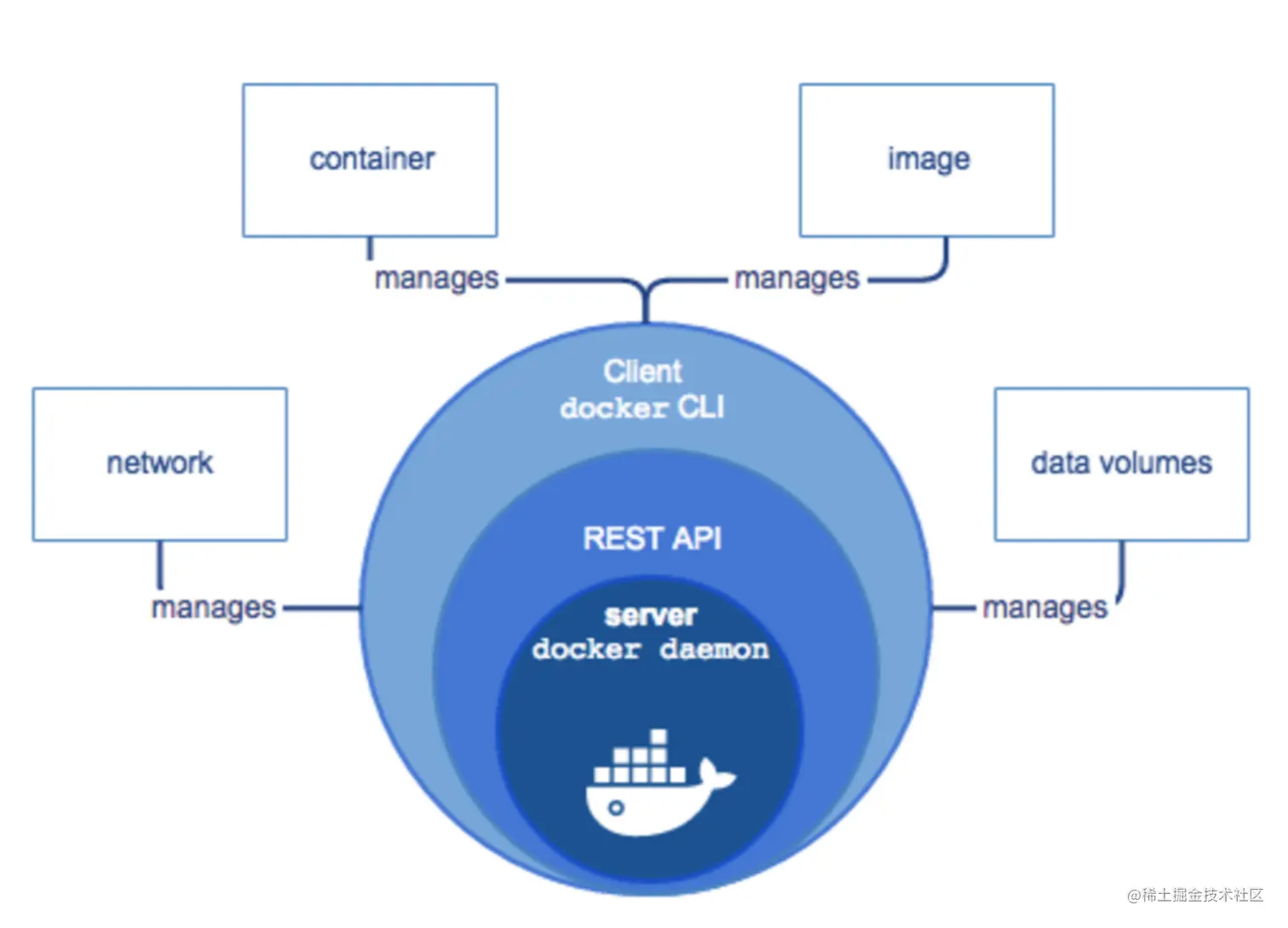

  Docker是一种开源的容器化平台,于2013年由Docker Inc.发布。它的出现解决了应用程序在不同环境中部署和运行的问题。在传统的部署方式中,应用程序需要考虑不同操作系统、库和依赖的兼容性,而容器化技术则提供了一种更加轻量级和可移植的解决方案。

    容器化技术的概念源自操作系统级虚拟化,它通过将应用程序及其依赖打包到一个独立的容器中,从而实现了隔离、可移植和可复制的环境。与传统的虚拟化技术相比,容器化技术更加轻量级,因为它共享主机操作系统的内核,无需为每个容器分配额外的操作系统资源。

    Docker的出现引起了巨大的关注和广泛的应用。它提供了一个简单而强大的平台,使开发人员能够快速构建、发布和运行应用程序。通过使用Docker,开发人员可以将应用程序及其所有依赖打包成一个镜像,并在任何支持Docker的环境中轻松部署和运行。

    容器化技术的优势在于提供了快速部署、可扩展性、资源利用率高和环境一致性等方面的好处。它使开发人员能够更加专注于应用程序的开发和功能,而无需担心底层的基础设施和环境差异。


2.Union File System的作用和重要性

   (1). 分层文件系统:

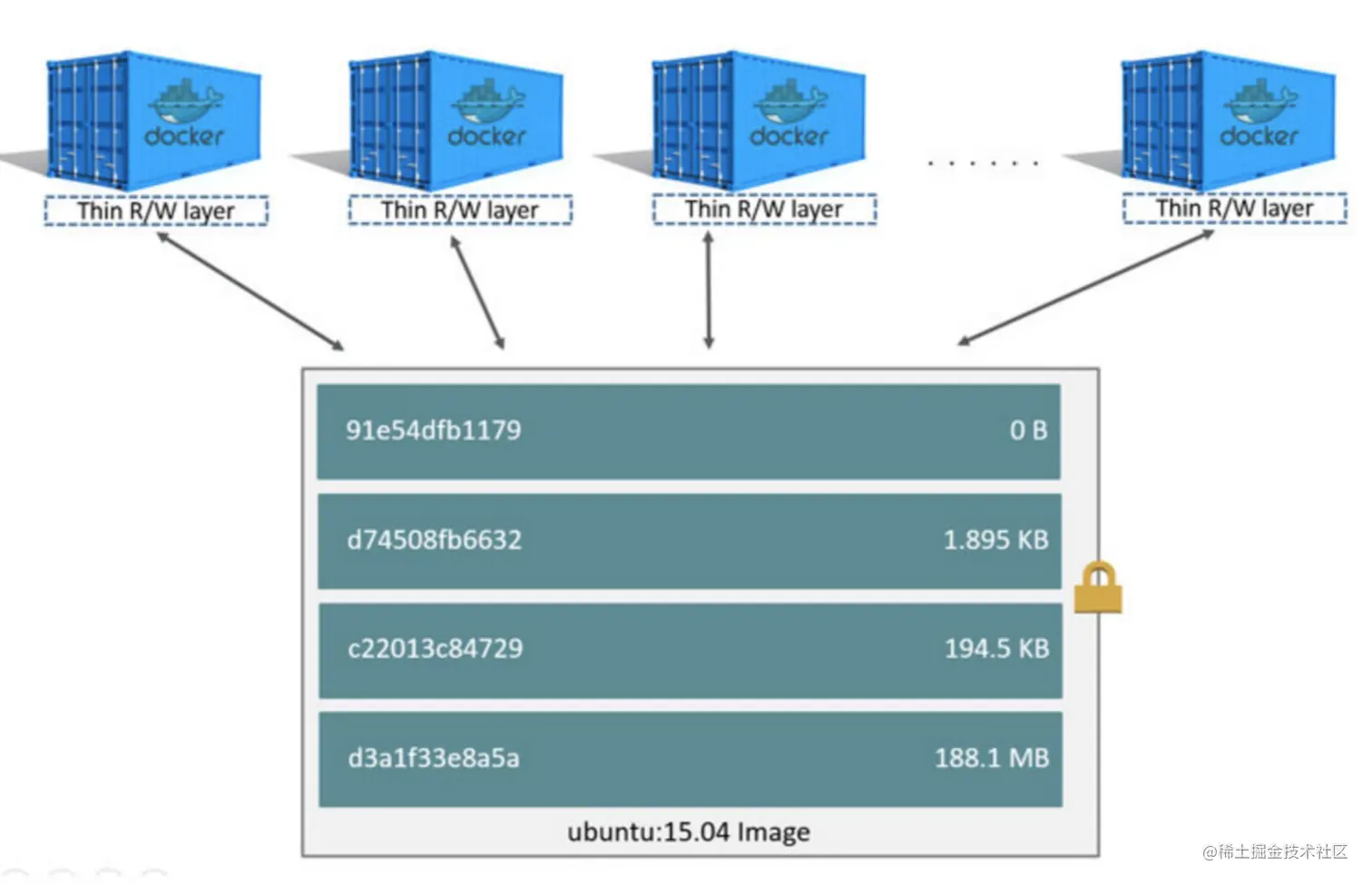

   联合文件系统基于分层文件系统的概念。它允许将多个文件系统层叠在一起,形成一个统一的文件系统视图。每个容器镜像都可以由多个文件系统层组成,包括基础镜像层、中间镜像层和容器特定的可写层。这种分层的结构使得容器镜像的构建和管理更加灵活高效。

 (2). 资源共享和节省:

   联合文件系统通过使用硬链接和写时复制(Copy-on-Write)技术,实现了资源的共享和节省。当多个容器共享相同的基础镜像层时,这些层可以被多个容器共享,节省了存储空间。同时,当容器对共享层进行修改时,只会在需要的时候进行复制,减少了磁盘空间和IO开销。

 (3). 快速启动和部署:

   联合文件系统的分层结构使得容器的启动和部署变得更加快速。由于容器镜像的层可以被重复使用和共享,只需要加载和修改最新的可写层,而不需要重新构建整个镜像。这大大缩短了容器的启动时间,提高了应用程序的响应性。

 (4). 版本控制和回滚:

   由于容器镜像是由多个文件系统层组成,每个层都可以看作是一个版本。这使得容器镜像的版本控制和回滚变得更加容易。通过添加、删除或修改特定的层,可以轻松地创建新的镜像版本或回滚到先前的版本,提供了更好的应用程序管理和部署的灵活性。

    总而言之,联合文件系统在Docker和容器化技术中扮演着重要的角色。它通过分层、共享和节省资源的方式,提供了高效的容器镜像管理和部署方式。通过利用联合文件系统的优势,开发人员可以更加方便地构建、管理和交付容器化应用程序。

3.文件系统基础知识

文件系统的定义和功能

  文件系统是计算机系统中用于组织和存储文件的一种方法。它提供了一种结构化的方式来管理存储设备上的数据,并使用户能够以逻辑方式访问和操作文件。


 文件系统的主要功能包括:

 (1). 存储管理:文件系统负责将文件组织成目录结构,并在存储设备上分配和管理文件的存储空间。它跟踪文件的位置、大小和属性,并确保文件在存储设备上的安全存储和访问。

 (2). 文件访问控制:文件系统提供了对文件的访问控制机制,以确保只有授权的用户可以读取、写入或执行文件。这可以通过权限设置、用户身份验证和访问列表等方式实现。

 (3). 文件组织和命名:文件系统提供了一种层次结构的目录结构,用于组织和分类文件。它还允许用户使用有意义的名称来标识和引用文件,使文件的查找和管理更加方便。

 (4). 文件保护和恢复:文件系统通常提供了一些机制来保护文件的完整性和可靠性。这包括备份和恢复文件、检测和修复文件系统错误、以及防止数据丢失或损坏的措施。

 (5). 文件共享和协作:文件系统允许多个用户在网络环境下共享和协作编辑文件。它提供了并发访问控制机制,以确保多个用户可以同时访问和修改文件,而不会导致数据冲突或损坏。

文件系统的层次结构和组成部分

  文件系统的层次结构通常是由以下几个组成部分组成:

 (1). 文件:文件是文件系统中的基本单位,它是存储数据的逻辑单元。文件可以是文本文件、图像文件、音频文件等各种类型的数据。

 (2). 目录:目录是用于组织和分类文件的容器。它可以包含文件和其他目录,形成一个层次结构。目录可以有多级,使用户可以根据需要创建子目录和父目录。

 (3). 文件路径:文件路径是指文件在文件系统中的唯一标识。它是通过目录结构中的层级关系来描述文件的位置。文件路径可以是绝对路径(从根目录开始的完整路径)或相对路径(相对于当前目录的路径)。

 (4). 文件属性:文件属性包括文件的名称、大小、创建时间、修改时间、访问权限等信息。文件系统通过文件属性来跟踪和管理文件的状态和元数据。

 (5). 文件操作:文件系统提供了一系列的文件操作,如创建、复制、移动、删除、重命名等。这些操作允许用户对文件进行管理和操作。

 (6). 文件系统驱动器:文件系统驱动器是物理存储设备(如硬盘、固态硬盘、光盘等)上的文件系统的接口。它负责将文件系统的逻辑操作转化为对存储设备的实际读写操作。

 (7). 文件系统管理器:文件系统管理器是操作系统中的一个组件,它负责管理和操作文件系统。它提供了用户界面和命令行接口,使用户可以方便地浏览、操作和管理文件系统中的文件和目录。

4.Union File System的原理

分层文件系统的概念

  分层文件系统是一种将文件和目录组织成多个层级的文件系统结构。每个层级都可以包含文件和子目录,形成一个层次结构。这种层级结构可以提供更好的文件组织和管理,使用户能够更方便地访问和操作文件。

    在分层文件系统中,通常有一个根目录作为最高级别的目录,所有其他文件和目录都是从根目录开始的。根目录下可以有多个一级子目录,每个子目录下又可以有更多的子目录,以此类推。这样的层级结构使得文件系统的组织更加清晰和有序。

    分层文件系统的概念可以追溯到早期的操作系统,如UNIX和DOS。在这些系统中,文件系统通过目录结构来组织文件,用户可以通过路径来访问文件。分层文件系统的优点包括更好的文件管理、更高的可扩展性和更方便的文件访问。

    例如,在UNIX系统中,根目录是以斜杠(/)表示的,而其他目录和文件则通过斜杠和目录名称的组合来表示其路径。例如,/home/user/Documents表示位于home目录下的user目录下的Documents目录。这种层级结构使得用户可以方便地组织和访问文件。

Copy-on-Write(写时复制)机制的工作原理


    写时复制(Copy-on-Write,COW)是一种计算机编程中用于优化内存使用和提高性能的机制。COW的基本思想是仅在必要时(即在将要修改资源时)创建资源的副本。这种机制通常在文件系统、虚拟内存系统和其他资源在多个进程之间共享的领域中使用。从上图中可以看出,copy-on-write (CoW)是一个很好的策略,既节省了空间,又避免了因数据共享带来的写冲突问题,从而提高效率。

    在文件系统的上下文中,COW机制用于在需要修改文件时创建文件的新副本。当多个进程共享同一个文件时,它们最初共享同一个资源。当某个进程要修改文件时,COW机制会创建该文件的副本,并将修改的内容写入副本中,而原始文件保持不变。这样,每个进程都可以独立地修改文件的副本,而不会影响其他进程对原始文件的访问。这种延迟复制的方式可以减少内存使用,并提高性能,因为只有在需要时才会进行复制操作。

     总结起来,写时复制机制通过在需要修改共享资源时创建副本,实现了资源的共享和独立修改的平衡。这种机制可以优化内存使用和提高性能,特别适用于多个进程共享资源的场景。

Union Mount的实现方式

    Union Mount(联合挂载)是一种文件系统技术,它允许将多个文件系统合并为一个单一的虚拟文件系统。这种技术常用于操作系统中,以提供更灵活和高效的文件系统管理。

  Union Mount 的实现方式可以有不同的方法,其中最常见的方式是使用联合文件系统(Union File System)。联合文件系统通过将多个文件系统的目录层次结构合并在一起,并按照一定的规则进行文件查找和访问。

    在联合文件系统中,通常有一个顶层的读写文件系统(称为写入层),以及一个或多个只读文件系统(称为读取层)。写入层用于存储所有的写操作,而读取层则用于存储只读的文件和目录。

    当进行文件查找时,联合文件系统会按照一定的规则在读取层和写入层中进行查找。如果在读取层中找到了文件,则直接返回;如果在读取层中没有找到文件,则会在写入层中进行查找。这种方式可以实现文件系统的合并,并提供了一种类似于联合视图的文件访问方式。

  Union Mount 技术的优点是可以将多个文件系统合并为一个单一的虚拟文件系统,提供了更灵活和高效的文件管理。它可以用于实现一些特殊的应用场景,例如容器化技术中的镜像层叠、快照和回滚等功能。

    总结起来,Union Mount 是一种将多个文件系统合并为一个虚拟文件系统的技术,常用的实现方式是使用联合文件系统。它可以提供灵活和高效的文件管理,适用于多种应用场景。

5.Union File System的优势

 (1). 分层的方法:UnionFS允许采用分层的方法来管理文件系统。它使得文件系统的堆叠成为可能,从而能够将多个文件系统合并为一个虚拟的文件系统。

 (2). 可读写和只读层:UnionFS允许在一个文件系统中同时使用可读写层和只读层。只读层可以用于存储不需要修改的文件和目录,而可读写层则可以用于存储需要修改的文件和目录。

 (3). 空间和时间的节省:UnionFS可以节省磁盘空间和时间。由于只需要在可读写层中存储修改的文件和目录,因此可以节省磁盘空间。而由于只需要在可读写层中进行修改,因此可以节省时间。

 (4). 支持多种文件系统:UnionFS支持多种文件系统,包括ext2、ext3、ext4、NTFS等。这使得它可以在不同的操作系统和环境中使用。

6.Union File System的使用场景

  Union File System(联合文件系统)的使用场景有很多,以下是一些常见的应用场景:

   (1). 容器化技术:在容器化技术中,UnionFS常用于构建镜像层叠。它允许将多个镜像的文件系统合并为一个虚拟的文件系统,从而实现镜像的叠加和共享,节省存储空间,并提供更高效的容器启动和管理。

   (2). 快照和回滚:UnionFS可以用于实现文件系统的快照和回滚功能。通过创建一个只读的基础文件系统层和一个可读写的顶层,可以在顶层进行修改,而不会影响基础层。这样可以轻松创建文件系统的快照,并能够在需要时回滚到之前的状态。

   (3). 多版本控制:UnionFS可以用于实现多版本控制系统。通过将不同版本的文件系统合并为一个虚拟的文件系统,可以轻松地访问和管理不同版本的文件和目录,方便进行版本控制和回溯。

   (4). 虚拟化环境:在虚拟化环境中,UnionFS可以用于合并多个虚拟机的文件系统。这样可以减少存储占用,并提供更高效的文件共享和管理。

   (5). 分布式文件系统:UnionFS可以用于构建分布式文件系统。通过将多个节点的文件系统合并为一个虚拟的文件系统,可以实现文件的分布式存储和访问,提高系统的可扩展性和容错性。

7.Union File System的注意事项

 (1). 不支持原子操作:UnionFS不支持原子操作,因此在多线程或多进程环境中使用时需要注意同步问题,避免出现文件冲突和数据损坏。

 (2). 版本兼容性:不同版本的UnionFS可能存在兼容性问题,因此在使用时需要注意版本的匹配,避免出现不兼容的情况。

 (3). 内存消耗:由于UnionFS需要维护多个文件系统层,因此会消耗一定的内存资源。在使用时需要注意内存的使用情况,避免出现内存不足的情况。

 (4). 性能问题:由于UnionFS需要对多个文件系统进行合并和管理,因此可能会影响文件系统的性能。在使用时需要注意性能的问题,避免出现性能瓶颈和影响应用的情况。

 (5). 安全问题:由于UnionFS允许在可读写层进行修改,因此可能会存在安全问题。在使用时需要注意文件的权限和访问控制,避免出现数据泄露和安全漏洞。

  通过本文的深入解读,读者将对Docker的Union File System技术有一个全面的了解。无论是对于初学者还是有经验的使用者来说,本文都将为他们提供有价值的知识和实践指导,帮助他们更好地利用Union File System技术来构建高效、可靠的容器化环境。
