引言

布局(Layout)和视图(View)

当进行Android应用程序开发时，布局（Layout）和视图（View）是两个核心概念。它们在Android界面设计和用户界面开发中起着重要的角色。

	视图( View )	布局( Layout )	布局属性( Layout Attributes )
定义	- 视图是Android用户界面的基本构建块	- 定义布局是指在屏幕上排列和组织视图的方式。	- 布局属性是用于指定视图在布局中的行为和特性的属性
说明	- 视图是可见元素，用于在屏幕上呈现信息和与用户进行交互。例如，按钮、文本框、图像、复选框等都是视图的示例；

• 每个视图都有自己的属性和行为，可以通过编程方式进行操作和定制。 | - 布局决定了视图在屏幕上的位置、大小和相对关系。
• 在Android中，布局通过XML文件或代码来定义。
• 布局可以是线性布局（LinearLayout）、相对布局（RelativeLayout）、帧布局（FrameLayout）等等。
• 布局可以嵌套，创建复杂的层次结构来实现灵活的界面设计。 | - 通过布局属性，可以控制视图的大小、位置、对齐方式等。例如，通过布局属性，您可以设置视图的宽度、高度、外边距、内边距、对齐方式等；
• 布局属性可以通过XML文件或代码进行设置和定制。 |

综上所述，布局和视图是Android应用程序开发中的重要概念。视图表示用户界面的可见元素，而布局用于组织和排列视图。布局属性则控制视图在布局中的行为和特性

什么是LayoutInflater

上面我们已经了解了View和Layout的概念，而LayoutInflater是Android中用于将布局资源文件（XML）实例化为相应的视图对象的工具，翻译成中文是布局加载器。

通过LayoutInflater，可以将预定义的XML布局文件转换为实际的视图对象，这些对象可以在屏幕上显示并与用户进行交互。

获取LayoutInflater

在Android开发中，可以通过以下三种方式获取LayoutInflater：

LayoutInflater inflater =
(LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);// 第一种方式

LayoutInflater inflater = LayoutInflater.from(context);// 第二种方式

LayoutInflater inflater = activity.getLayoutInflater();// 第三种方式

1. 通过context.getSystemService(Context.LAYOUT_INFLATER_SERVICE)获取LayoutInflater

2. 通过LayoutInflater.from(context)获取LayoutInflater

3. 通过activity.getLayoutInflater()获取LayoutInflater

而第二种方式：LayoutInflater.from(context)的源码：

public static LayoutInflater from(@UiContext Context context) {
    LayoutInflater LayoutInflater =
            (LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
    if (LayoutInflater == null) {
        throw new AssertionError("LayoutInflater not found.");
    }
    return LayoutInflater;
}

from方法中也是调用context.getSystemService方法，所以实际上第二种方式也只是第一种方式的包装

activity.getLayoutInflater()

分析activity.getLayoutInflater，我们直接从源码分析：

public LayoutInflater getLayoutInflater() {
    return getWindow().getLayoutInflater();
}

activity.getLayoutInflater实际调用的是Window.getLayoutInflater()方法：

public abstract LayoutInflater getLayoutInflater();

而Window是一个抽象类，具体实现类是PhoneWindow，我们查看PhoneWindow.getLayoutInflater方法：

public LayoutInflater getLayoutInflater() {
    return mLayoutInflater;
}

直接返回mLayoutInflater变量，而mLayoutInflater是在初始化时进行赋值的：

public PhoneWindow(@UiContext Context context) {
    super(context);
    mLayoutInflater = LayoutInflater.from(context);
    mRenderShadowsInCompositor = Settings.Global.getInt(context.getContentResolver(),
            DEVELOPMENT_RENDER_SHADOWS_IN_COMPOSITOR, 1) != 0;
    mProxyOnBackInvokedDispatcher = new ProxyOnBackInvokedDispatcher(
            context.getApplicationInfo().isOnBackInvokedCallbackEnabled());
}

可以看到，最终还是调用LayoutInflater.from(context)方法获取LayoutInflater，也就是说所有的获取LayoutInflater方式其实都是通过context.getSystemService(Context.LAYOUT_INFLATER_SERVICE)获取LayoutInflater，区别只在于context中不同的实现。

context.getSystemService

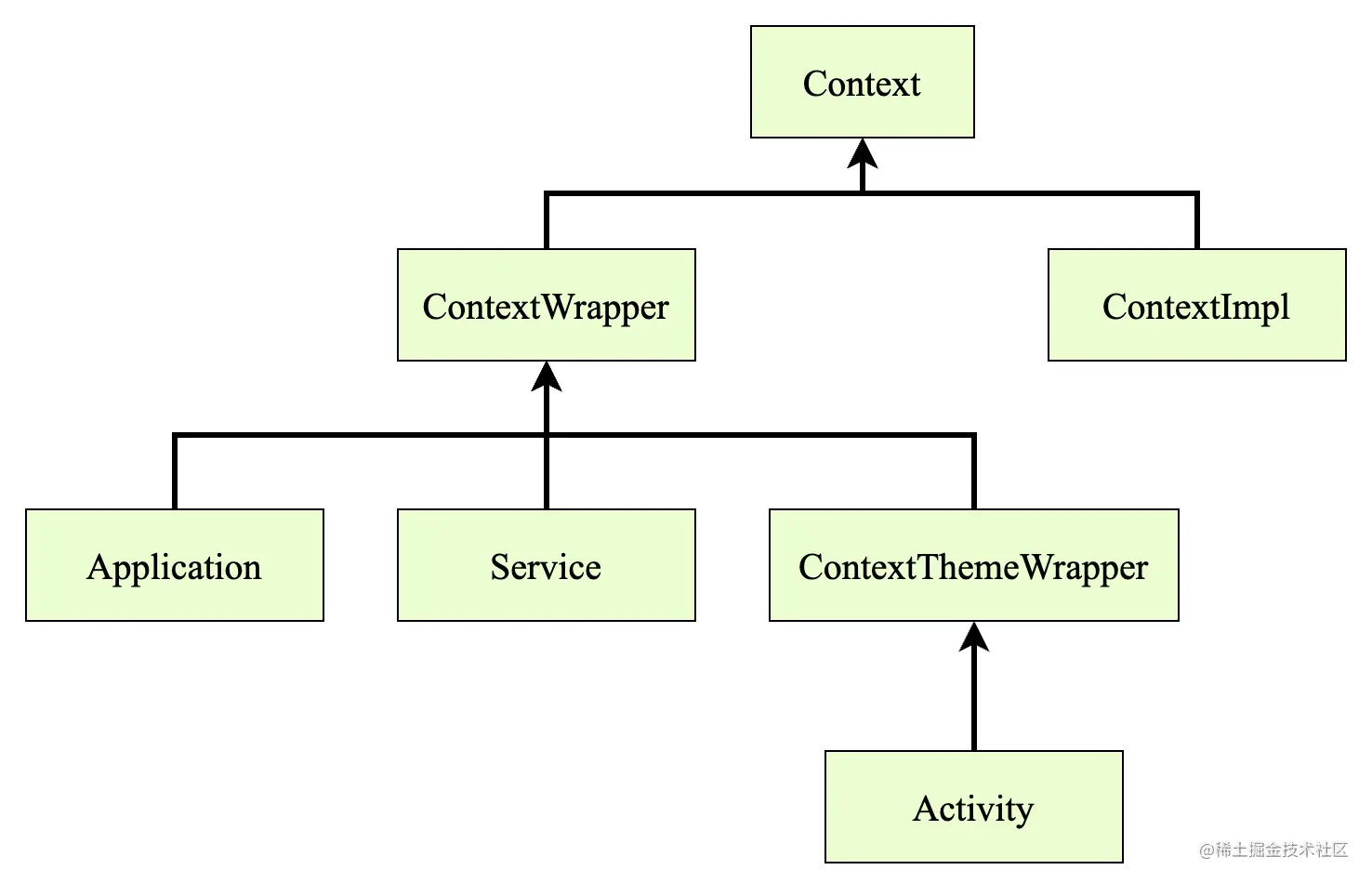

Context的概念在juejin.cn/post/725850… ，Activity继承自ContextThemeWrapper，Application和Service则继承自ContextWrapper，具体继承关系为：

对于上述几种Context，getSystemService方法实现主要的区分在于ContextImpl与ContextThemeWrapper。

ContextImpl.getSystemService

ContextImpl中getSystemService的实现如下：

@Override
public Object getSystemService(String name) {
    if (vmIncorrectContextUseEnabled()) {
        // Check incorrect Context usage.
        if (WINDOW_SERVICE.equals(name) && !isUiContext()) {
            final String errorMessage = "Tried to access visual service "
                    + SystemServiceRegistry.getSystemServiceClassName(name)
                    + " from a non-visual Context:" + getOuterContext();
            final String message = "WindowManager should be accessed from Activity or other "
                    + "visual Context. Use an Activity or a Context created with "
                    + "Context#createWindowContext(int, Bundle), which are adjusted to "
                    + "the configuration and visual bounds of an area on screen.";
            final Exception exception = new IllegalAccessException(errorMessage);
            StrictMode.onIncorrectContextUsed(message, exception);
            Log.e(TAG, errorMessage + " " + message, exception);
        }
    }
    return SystemServiceRegistry.getSystemService(this, name);
}

我们在SystemServiceRegistry中可以找到服务注册的地方：

registerService(Context.LAYOUT_INFLATER_SERVICE, LayoutInflater.class,
        new CachedServiceFetcher<LayoutInflater>() {
    @Override
    public LayoutInflater createService(ContextImpl ctx) {
        return new PhoneLayoutInflater(ctx.getOuterContext());
    }});

这里返回LayoutInflater的实现类PhoneLayoutInflater ，构造函数中包含Context参数

ContextThemeWrapper.getSystemService

ContextThemeWrapper.getSystemService中的实现有所不同：

@Override
public Object getSystemService(String name) {
    if (LAYOUT_INFLATER_SERVICE.equals(name)) {
        if (mInflater == null) {
            mInflater = LayoutInflater.from(getBaseContext()).cloneInContext(this);
        }
        return mInflater;
    }
    return getBaseContext().getSystemService(name);
}

可以看到，ContextThemeWrapper中首先会获取PhoneLayoutInflater ，然后调用cloneInContext新建了一个PhoneLayoutInflater对象：

public LayoutInflater cloneInContext(Context newContext) {
    return new PhoneLayoutInflater(this, newContext);
}

在新的PhoneLayoutInflater对象中会传入新的Context对象，即ContextThemeWrapper对象，用于替换LayoutInflater中mContext变量：

protected LayoutInflater(LayoutInflater original, Context newContext) {
    StrictMode.assertConfigurationContext(newContext, "LayoutInflater");
    mContext = newContext;
    mFactory = original.mFactory;
    mFactory2 = original.mFactory2;
    mPrivateFactory = original.mPrivateFactory;
    setFilter(original.mFilter);
    initPrecompiledViews();
}

小结

1. Context.getSystemService主要有两种不同实现，一种是ContextImpl的实现：直接新建PhoneLayoutInflater对象，另一种是ContextThemeWrapper的实现：通过getBaseContext（通常是ContextImpl对象）新建PhoneLayoutInflater对象，接着clone中一个新的PhoneLayoutInflater对象，并将其中的mContext替换为ContextThemeWrapper ；

2. 不同的Context实例会新建出不同的LayoutInflater对象

inflate()方法

聊完了如何获取LayoutInflater对象之后，接下来就可以探究在LayoutInflater 的infalte方法

常用的inflate方法有两个：

// 必传参数XML id，可选参数根View
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root) {
    return inflate(parser, root, root != null);
}

这个方法接收两个参数，第一个参数是布局文件的资源ID（例如R.layout.my_layout），第二个参数是父View，表示生成的View将会被添加到该父View中，最终也是调用下面的方法

//  必传参数XML id，可选参数根View，
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot)

这个方法与前面的方法类似，但多了一个boolean类型的参数attachToRoot。如果该参数为true，则生成的View将自动添加到root中，如果为false，则不会自动添加，需要手动添加到父View中。

因为上述两个方法最终都是通过第二个方法完成调用，因此，我们直接看第二个方法的实现：

public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot) {
    final Resources res = getContext().getResources();
    if (DEBUG) {
        Log.d(TAG, "INFLATING from resource: "" + res.getResourceName(resource) + "" ("
              + Integer.toHexString(resource) + ")");
    }

    View view = tryInflatePrecompiled(resource, res, root, attachToRoot);
    if (view != null) {
        return view;
    }
    XmlResourceParser parser = res.getLayout(resource);
    try {
        return inflate(parser, root, attachToRoot);
    } finally {
        parser.close();
    }
}

1. 该函数内部会首先通过tryInflatePrecompiled函数判断是否有预编译的View对象，这是Android10新增的一个优化，将XmlResourceParser解析XML的放在编译时期，减少运行时该部分消耗的时间，从而缩短inflate的时间；

2. 如果没有预编译的View对象，则会调用inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) 方法

public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
    synchronized (mConstructorArgs) {
        final Context inflaterContext = mContext;
        final AttributeSet attrs = Xml.asAttributeSet(parser);
        Context lastContext = (Context) mConstructorArgs[0];
        mConstructorArgs[0] = inflaterContext;
        View result = root;

        try {
            advanceToRootNode(parser);
            final String name = parser.getName();

            if (TAG_MERGE.equals(name)) {
                if (root == null || !attachToRoot) {
                    throw new InflateException("<merge /> can be used only with a valid "
                            + "ViewGroup root and attachToRoot=true");
                }

                rInflate(parser, root, inflaterContext, attrs, false);
            } else {
                // 1. 创建XML的根View
                // Temp is the root view that was found in the xml
                final View temp = createViewFromTag(root, name, inflaterContext, attrs);

                ViewGroup.LayoutParams params = null;

                //2. 如果参数root不为空，则会根据根View的属性创建LayoutParams
                if (root != null) {
                    // Create layout params that match root, if supplied
                    params = root.generateLayoutParams(attrs);
                    if (!attachToRoot) {
                        // Set the layout params for temp if we are not
                        // attaching. (If we are, we use addView, below)
                        temp.setLayoutParams(params);
                    }
                }

                // 3. 加载所有子View
                // Inflate all children under temp against its context.
                rInflateChildren(parser, temp, attrs, true);

                // 4. 如果参数root不为空并且attachToRoot为true，则调用root.addView
                // We are supposed to attach all the views we found (int temp)
                // to root. Do that now.
                if (root != null && attachToRoot) {
                    root.addView(temp, params);
                }

                // 5. 如果参数root为空或者attachToRoot为false，则返回当前XML的根View，否则返回root
                // Decide whether to return the root that was passed in or the
                // top view found in xml.
                if (root == null || !attachToRoot) {
                    result = temp;
                }
            }
        return result;
    }
}

这里判断XML的根布局是否是<merge>标签，我们这里的分析暂时不考虑<merge>标签，因此我们看else分支的代码即可：

1. 创建XML的根View；

2. 如果参数root不为空，则会根据根View的属性创建LayoutParams params，当attachToRoot为false时，将params 赋值给根View

3. 加载所有子View；

4. 如果参数root不为空并且attachToRoot为true，则调用root.addView；

5. 如果参数root为空或者attachToRoot为false，则返回当前XML的根View，否则返回root

根据上述代码，我们可以根据root与attachToRoot两者的值来分析inflate结果，inflate结果包括两个方面：

1. 返回的结果时XML根节点View还是root；

2. XML中的根节点View是否有对应的LayoutParams

root：View	attachToRoot: Boolen	返回的结果	根节点 View 是否有对应的 LayoutParams
null	false	XML的根节点View	否
null	true	XML的根节点View	否
NotNull	false	XML的根节点View	是
NotNull	true	root	是

小结

当我们传入的root与attachToRoot值不同时，inflate返回的结果一级根节点View是否包含对应的LayoutParams 是不同的

添加自定义View示例

为了测试上文中Inflate的知识点，我们举几个🌰来看一下传入的root与attachToRoot值不同时，View会有什么结果。

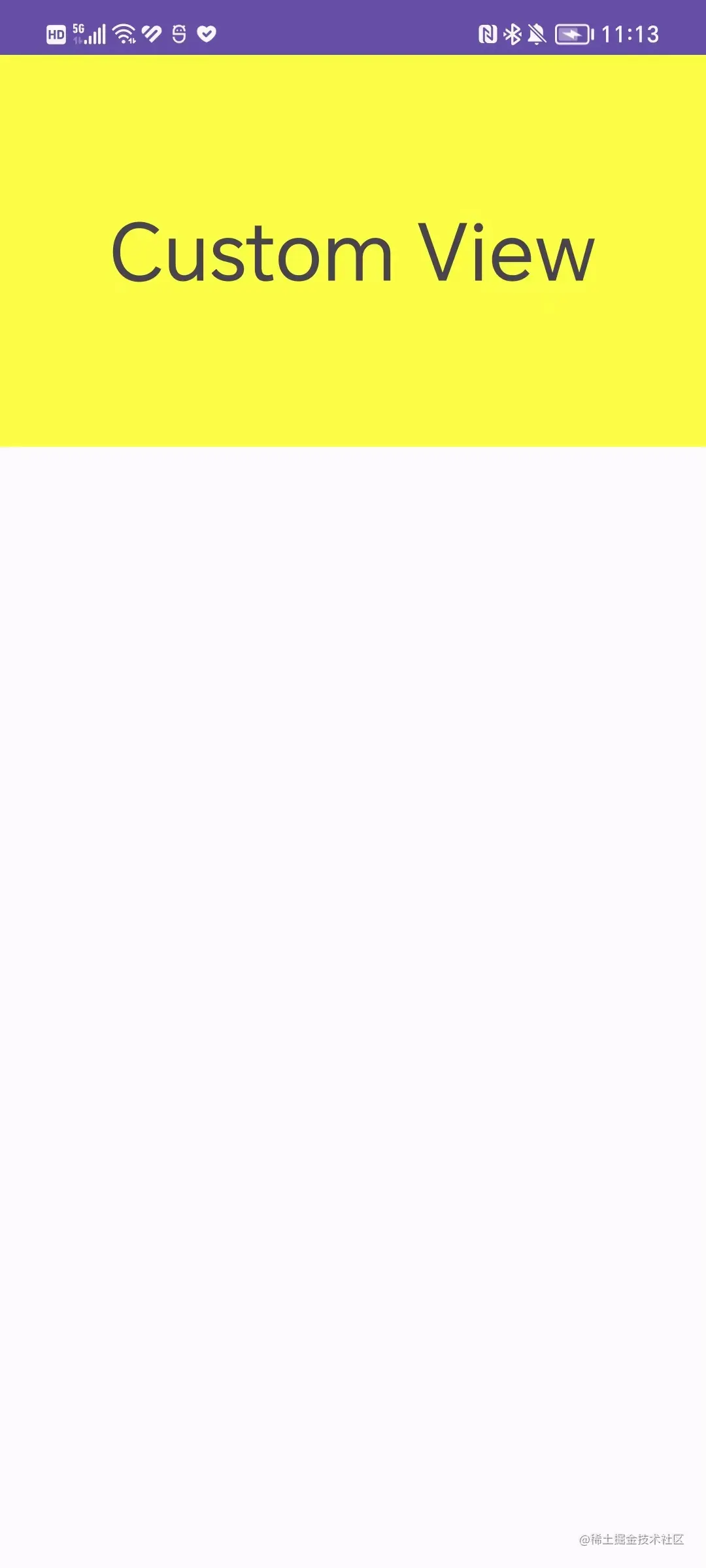

1. 新建自定义View：layout_custom_view.xml,宽度match_parent，高度为200dp

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="200dp"
    android:background="#FF1"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Custom View"
        android:textSize="40dp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent" />


</androidx.constraintlayout.widget.ConstraintLayout>

2. 在MainActivity中inflate自定义View，并添加到activity_main布局中：

class MainActivity : AppCompatActivity() {

    private val binding: ActivityMainBinding by lazy {
        ActivityMainBinding.inflate(layoutInflater)
    }
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(binding.root)

        val customView = layoutInflater.inflate(R.layout.layout_custom_view,         binding.root, false)
        binding.root.addView(customView)
    }
}

我们按照上文四种情况测试：

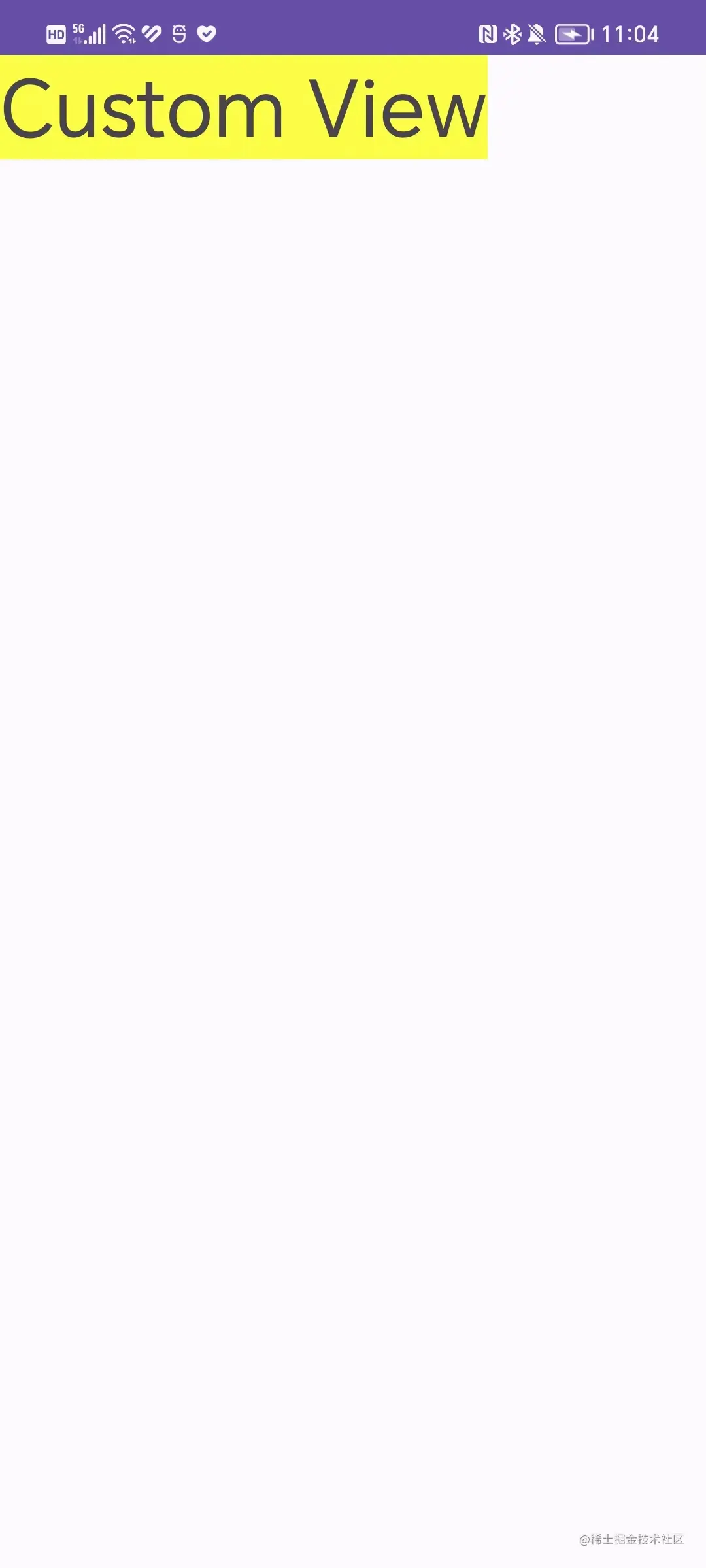

• root为空，attachToRoot为false时：返回没有LayoutParams的根节点View

val customView = layoutInflater.inflate(R.layout.layout_custom_view, null)

可以看到，该自定义View的宽高并没有按照根节点设置的值，符合我们的预期，但View的宽高看上去时按照WRAP_CONTENT的值进行设置的，这是为什么？我们可以看一下addView的源码：

public void addView(View child, int index) {
    if (child == null) {
        throw new IllegalArgumentException("Cannot add a null child view to a ViewGroup");
    }
    LayoutParams params = child.getLayoutParams();
    if (params == null) {
        params = generateDefaultLayoutParams();
        if (params == null) {
            throw new IllegalArgumentException(
                    "generateDefaultLayoutParams() cannot return null  ");
        }
    }
    addView(child, index, params);
}

当子View没有LayoutParams时，会调用generateDefaultLayoutParams()生成默认的LayoutParams

// android.view.ViewGroup#generateDefaultLayoutParams

protected LayoutParams generateDefaultLayoutParams() {
    return new LayoutParams(LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT);
}

可以看到，这里默认的LayoutParams中，宽高就是WRAP_CONTENT

• root为空，attachToRoot为true时：返回没有LayoutParams的根节点View

结果和上一种情况一致

• root不为空，attachToRoot为false时：返回有对应LayoutParams的根节点View

该结果和自定义View的样式完全一致。

• root不为空，attachToRoot为true时：返回有对应LayoutParams的root

java.lang.RuntimeException: Unable to start activity         ComponentInfo{com.example.inflatedemo/com.example.inflatedemo.MainActivity}: java.lang.IllegalStateException: The specified child already has a parent. You must call removeView() on the child's parent first.
                                                                                        at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:4324)
Caused by: java.lang.IllegalStateException: The specified child already has a parent. You must call removeView() on the child's parent first.
                                                                                       at android.view.ViewGroup.addViewInner(ViewGroup.java:5487)
at android.view.ViewGroup.addView(ViewGroup.java:5316)

运行直接报错，这是因为在root不为空，attachToRoot为true时，返回的时root，而该root已经有parentView，不能再次作为其他View的子View

总结

1. 获取LayoutInflater时，不同的Context会得到不同的LayoutInflater对象，ContextThemeWrapper中会clone新的PhoneLayoutInflater，并将自己赋值给为该对象中的context属性；

2. inflate方法中的root与attachToRoot参数在不同值的情况下会得到不同的结果，root最好不要为null，否则根节点的宽高设置不会生效

补充

在Fragment的OnCreateView，以及在RecyclerView.Adapter的onCreateViewHolder中调用inflate时，parent不要为null，否则宽高设置不会生效，attachToRoot值一定不要设置为true，否则会崩溃。
