引言

image.png 三维坐标系是描述空间中的点和物体位置的一种数学工具。它由三条相互垂直的坐标轴组成:x轴、y轴和z轴。每个坐标轴代表一个独立的方向,通过对三个坐标轴上的数值进行组合,可以唯一地确定空间中的任意一个点的位置。在计算机图形学、物理学、工程学等领域,三维坐标系被广泛应用于建模、分析和可视化等任务。

坐标系表示方法

三维坐标系中的点可以使用多种表示方法,常见的有笛卡尔坐标和球坐标两种。

笛卡尔坐标

笛卡尔坐标系采用直角坐标表示空间中的点,其中x、y和z分别表示点在x轴、y轴和z轴上的坐标值。一个点的位置可以使用(x, y, z)这样的形式来表示。例如,点A的坐标为(3, 4, 5),表示该点在x轴上的坐标为3,在y轴上的坐标为4,在z轴上的坐标为5。

球坐标

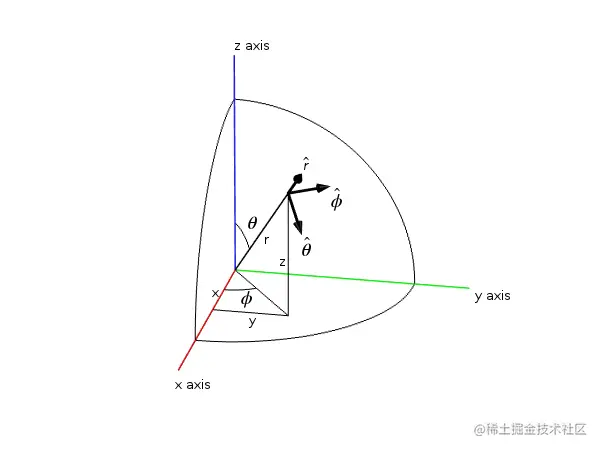

球坐标系使用球面上的两个角度和球面上的一个距离来表示点的位置。其中,距离表示点到坐标原点的距离,极角表示与正z轴的夹角,方位角则表示在xy平面上与正x轴的夹角。这样,一个点的位置可以用(r, θ, φ)来表示。例如,点B的球坐标为(5, 45°, 60°),表示该点距离坐标原点的距离为5,与正z轴的夹角为45°,在xy平面上与正x轴的夹角为60°。

坐标系的转换

在三维空间中,常常需要在不同的坐标系中进行坐标的转换。两种常见的坐标系转换是笛卡尔坐标转球坐标和球坐标转笛卡尔坐标。

笛卡尔坐标转球坐标

image.png 将一个点的笛卡尔坐标(x, y, z)转换为球坐标(r, θ, φ)的过程如下:

  1. 计算距离:r = sqrt(x^2 + y^2 + z^2)
  2. 计算极角:θ = acos(z / r),弧度制
  3. 计算方位角:φ = atan2(y, x),弧度制

球坐标转笛卡尔坐标

将一个点的球坐标(r, θ, φ)转换为笛卡尔坐标(x, y, z)的过程如下:

  1. 计算x坐标:x = r * sin(θ) * cos(φ)
  2. 计算y坐标:y = r * sin(θ) * sin(φ)
  3. 计算z坐标:z = r * cos(θ)

三维空间中的基本运算

在三维坐标系中,有一些基本的运算可以应用于点和向量,包括加法、减法、数乘、点乘和叉乘。

加法和减法

对于两个点P(x1, y1, z1)和Q(x2, y2, z2),它们的加法和减法运算分别定义如下:

  • 加法:P + Q = (x1 + x2, y1 + y2, z1 + z2)
  • 减法:P - Q = (x1 - x2, y1 - y2, z1 - z2)

数乘

对于一个点P(x, y, z)和一个实数k,数乘运算定义如下:

  • 数乘:kP = (kx, ky, kz)

点乘

对于两个向量A(x1, y1, z1)和B(x2, y2, z2),点乘运算定义如下:

  • 点乘:A · B = x1 * x2 + y1 * y2 + z1 * z2

点乘的结果是一个标量,表示两个向量之间的夹角余弦。

叉乘

对于两个向量A(x1, y1, z1)和B(x2, y2, z2),叉乘运算定义如下:

  • 叉乘:A × B = (y1 * z2 - z1 * y2, z1 * x2 - x1 * z2, x1 * y2 - y1 * x2)

叉乘的结果是一个新的向量,垂直于A和B所决定的平面,并且方向遵循右手法则。

应用领域

三维坐标系在许多领域中都有重要的应用,以下是一些典型的应用示例:

计算机图形学

在计算机图形学中,三维坐标系被用于描述和渲染三维模型,实现图形的建模、变换和显示。通过在三维空间中定义物体的位置、大小和姿态,可以创建逼真的图像和动画效果。

机器人技术

在机器人技术中,三维坐标系用于描述机器人的位置和姿态。通过在空间中定义机器人的位姿,可以进行路径规划、避障和目标追踪等任务,实现机器人的自主导航和操作。

三维打印

三维打印技术使用三维坐标系来描述和控制打印对象的形状和结构。通过在三维空间中指定每个点的坐标,可以精确地控制打印机的运动轨迹,实现复杂的物体打印。

虚拟现实与增强现实

虚拟现实和增强现实技术利用三维坐标系来模拟和交互虚拟场景。通过跟踪用户的头部和手部姿态,可以在三维空间中准确地渲染虚拟对象,使用户能够沉浸在虚拟环境中或与现实世界进行交互。

结论

三维坐标系是描述空间中点和物体位置的重要工具。它通过三个相互垂直的坐标轴来确定点的位置,从而在计算机图形学、机器人技术、三维打印以及虚拟现实与增强现实等领域发挥着重要作用。了解三维坐标系的基本表示方法、坐标转换和基本运算,能够帮助我们更好地理解和应用这一数学工具。通过运用三维坐标系,我们可以更精确地描述、分析和可视化空间中的各种问题。
