我们在上一篇文章中介绍了有关使用纹理的一些基础知识。在本文中，我们将介绍从图像导入纹理。
在上一篇文章中，通过调用 device.createTexture 创建了一个纹理，然后通过调用 device.queue.writeTexture 将数据放入纹理中。 device.queue 上还有另一个名为 device.queue.copyExternalImageToTexture 的函数，可以将图像复制到纹理中。
它可以采用 ImageBitmap ，所以让我们采用上一篇文章中的 magFilter 示例并将其更改为导入一些图像。
首先需要一些代码来从图像中获取 ImageBitmap
async function loadImageBitmap(url) {
const res = await fetch(url);
const blob = await res.blob();
return await createImageBitmap(blob, { colorSpaceConversion: 'none' });
}
上面的代码传入图像的 url 并调用 fetch 。这将返回一个 Response 。然后使用它来加载一个不透明地表示图像文件数据的 Blob 。然后将它传递给 createImageBitmap ，这是一个标准的浏览器函数来创建一个 ImageBitmap 。我们通过 { colorSpaceConversion: 'none' } 告诉浏览器不要应用任何颜色空间。如果您希望浏览器应用颜色空间，则由您决定。通常在 WebGPU 中，可能会加载法线贴图或高度贴图或非颜色数据的图像。在这些情况下，我们绝对不希望浏览器弄乱图像中的数据。
现在我们有了创建 ImageBitmap 的代码，让我们加载并创建一个相同大小的纹理。
我们将加载这张图片

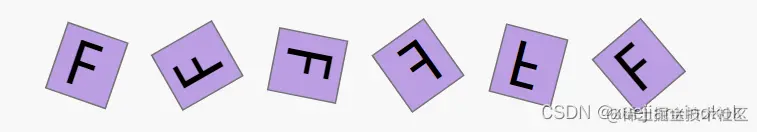

带有 F 的纹理是一个很好的示例纹理，因为我们可以立即看到它的方向。
//const texture = device.createTexture({
// label: 'yellow F on red',
// size: [kTextureWidth, kTextureHeight],
// format: 'rgba8unorm',
// usage:
// GPUTextureUsage.TEXTURE_BINDING |
// GPUTextureUsage.COPY_DST,
// });
const url = 'resources/images/f-texture.png';
const source = await loadImageBitmap(url);
const texture = device.createTexture({
label: url,
format: 'rgba8unorm',
size: [source.width, source.height],
usage: GPUTextureUsage.TEXTURE_BINDING |
GPUTextureUsage.COPY_DST |
GPUTextureUsage.RENDER_ATTACHMENT,
});
请注意， copyExternalImageToTexture 要求我们将 GPUTextureUsage.COPY_DST 和 GPUTextureUsage.RENDER_ATTACHMENT 标志包括在内。
那么我们可以将 ImageBitmap 复制到纹理
// device.queue.writeTexture(
// { texture },
// textureData,
// { bytesPerRow: kTextureWidth * 4 },
// { width: kTextureWidth, height: kTextureHeight },
// );
device.queue.copyExternalImageToTexture(
{ source, flipY: true },
{ texture },
{ width: source.width, height: source.height },
);
copyExternalImageToTexture 的参数是源、目标和大小。对于源，如果我们希望在加载时翻转纹理，我们可以指定 flipY: true 。

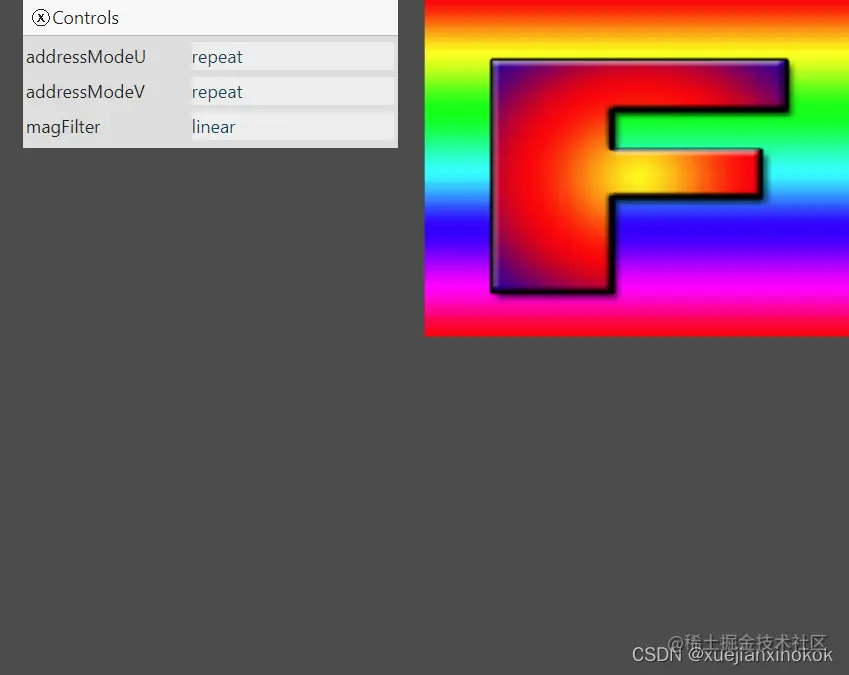

这样就可以了！
1. Generating mips on the GPU
在上一篇文章中，我们还生成了一个 mipmap，在那种方法下，可以轻松访问图像数据。导入图片时，我们可以将该图片绘制到二维画布中，调用 getImageData 获取数据，最后生成mips并上传。但那会很慢。它也可能是有损的，因为画布 2D 渲染的方式依赖于底层的实现方式。
当我们生成 mip 级别时，进行了双线性插值，这正是 GPU 使用 minFilter: linear 所做的。我们可以使用该功能在 GPU 上生成 mip 级别。
让我们修改上一篇文章中的 minmapFilter 示例，以使用 GPU 加载图像和生成 mip
首先，让我们更改创建纹理的代码以创建 mip 级别。我们需要知道要创建多少，可以这样计算
const numMipLevels = (...sizes) => {
const maxSize = Math.max(...sizes);
return 1 + Math.log2(maxSize) | 0;
};
我们可以用 1 个或多个数字调用它，它会返回所需的 mips 数，例如 numMipLevels(123, 456) 返回 9 。
- level 0: 123, 456
- level 1: 61, 228
- level 2: 30, 114
- level 3: 15, 57
- level 4: 7, 28
- level 5: 3, 14
- level 6: 1, 7
- level 7: 1, 3
- level 8: 1, 1
9 mip levels
Math.log2 告诉我们 2 的幂是我们需要的数字。换句话说， Math.log2(8) = 3 因为 2的3次方 = 8。另一种说法是， Math.log2 告诉我们可以将这个数字除以 2 多少次。
Math.log2(8)
8 / 2 = 4
4 / 2 = 2
2 / 2 = 1
所以我们可以将 8 除以 2 三次。这正是我们需要计算要制作多少 mip 级别的内容。这是 Math.log2(largestSize) + 1 。 1 表示原始大小 mip 级别 0
所以，我们现在可以创建正确数量的 mip 级别
const texture = device.createTexture({
label: url,
format: 'rgba8unorm',
mipLevelCount: numMipLevels(source.width, source.height),
size: [source.width, source.height],
usage: GPUTextureUsage.TEXTURE_BINDING |
GPUTextureUsage.COPY_DST |
GPUTextureUsage.RENDER_ATTACHMENT,
});
device.queue.copyExternalImageToTexture(
{ source, flipY: true, },
{ texture },
{ width: source.width, height: source.height },
);
为了生成下一个 mip 级别，我们将绘制一个带纹理的四边形，就像我们一直在做的那样，从现有的 mip 级别到下一个级别， minFilter: linear 。
Here’s the code 这是代码
const generateMips = (() => {
let pipeline;
let sampler;
return function generateMips(device, texture) {
if (!pipeline) {
const module = device.createShaderModule({
label: 'textured quad shaders for mip level generation',
code: `
struct VSOutput {
@builtin(position) position: vec4f,
@location(0) texcoord: vec2f,
};
@vertex fn vs(
@builtin(vertex_index) vertexIndex : u32
) -> VSOutput {
var pos = array<vec2f, 6>(
vec2f( 0.0, 0.0), // center
vec2f( 1.0, 0.0), // right, center
vec2f( 0.0, 1.0), // center, top
// 2st triangle
vec2f( 0.0, 1.0), // center, top
vec2f( 1.0, 0.0), // right, center
vec2f( 1.0, 1.0), // right, top
);
var vsOutput: VSOutput;
let xy = pos[vertexIndex];
vsOutput.position = vec4f(xy * 2.0 - 1.0, 0.0, 1.0);
vsOutput.texcoord = vec2f(xy.x, 1.0 - xy.y);
return vsOutput;
}
@group(0) @binding(0) var ourSampler: sampler;
@group(0) @binding(1) var ourTexture: texture_2d<f32>;
@fragment fn fs(fsInput: VSOutput) -> @location(0) vec4f {
return textureSample(ourTexture, ourSampler, fsInput.texcoord);
}
`,
});
pipeline = device.createRenderPipeline({
label: 'mip level generator pipeline',
layout: 'auto',
vertex: {
module,
entryPoint: 'vs',
},
fragment: {
module,
entryPoint: 'fs',
targets: [{ format: texture.format }],
},
});
sampler = device.createSampler({
minFilter: 'linear',
});
}
const encoder = device.createCommandEncoder({
label: 'mip gen encoder',
});
let width = texture.width;
let height = texture.height;
let baseMipLevel = 0;
while (width > 1 || height > 1) {
width = Math.max(1, width / 2 | 0);
height = Math.max(1, height / 2 | 0);
const bindGroup = device.createBindGroup({
layout: pipeline.getBindGroupLayout(0),
entries: [
{ binding: 0, resource: sampler },
{ binding: 1, resource: texture.createView({baseMipLevel, mipLevelCount: 1}) },
],
});
++baseMipLevel;
const renderPassDescriptor = {
label: 'our basic canvas renderPass',
colorAttachments: [
{
view: texture.createView({baseMipLevel, mipLevelCount: 1}),
clearValue: [0.3, 0.3, 0.3, 1],
loadOp: 'clear',
storeOp: 'store',
},
],
};
const pass = encoder.beginRenderPass(renderPassDescriptor);
pass.setPipeline(pipeline);
pass.setBindGroup(0, bindGroup);
pass.draw(6); // call our vertex shader 6 times
pass.end();
}
const commandBuffer = encoder.finish();
device.queue.submit([commandBuffer]);
};
})();
上面的代码看起来很长，但它几乎与我们迄今为止在纹理示例中使用的代码完全相同。
有变化的地方如下:
-
使用了一个闭包来保留 3 个变量。 module 、 sampler 、 pipelineByFormat 。对于 module 和 sampler ，检查它们是否没有被设置，如果没有，就创建一个 GPUSShaderModule 和 GPUSampler ，这样可以保留并在将来使用。
-
有一对与所有示例几乎完全相同的着色器。唯一不同的是这部分
//vsOutput.position = uni.matrix * vec4f(xy, 0.0, 1.0);
//vsOutput.texcoord = xy * vec2f(1, 50);
vsOutput.position = vec4f(xy * 2.0 - 1.0, 0.0, 1.0);
vsOutput.texcoord = vec2f(xy.x, 1.0 - xy.y);
原先在着色器中的硬编码四边形位置数据从 0.0 到 1.0，因此，按照原样，只会覆盖正在绘制的右上角四分之一纹理，就像示例中一样。但现在需要它覆盖整个区域，因此通过乘以 2 并减去 1，我们得到一个从 -1,-1 到 +1,1 的四边形。
We also flip the Y texture coordinate. This is because when drawing to the texture +1, +1 is at the top right but we want the top right of the texture we are sampling to be there. The top right of the sampled texture is +1, 0 我们还翻转了 Y 纹理坐标。这是因为当绘制到纹理 +1 时，+1 位于右上角，但我们希望采样纹理的右上角在那里。采样纹理的右上角为+1, 0
-
对象pipelineByFormat ，用作将管线映射到纹理格式。这是因为管线需要知道要使用的格式。
-
我们检查是否已经有一个特定格式的管线，如果没有则创建一个
if (!pipelineByFormat[texture.format]) {
pipelineByFormat[texture.format] = device.createRenderPipeline({
label: 'mip level generator pipeline',
layout: 'auto',
vertex: {
module,
entryPoint: 'vs',
},
fragment: {
module,
entryPoint: 'fs',
targets: [{ format: texture.format }],
},
});
}
const pipeline = pipelineByFormat[texture.format];
这里唯一的主要区别是 targets 是从纹理的格式设置的，而不是我们在渲染到画布时使用的 presentationFormat
- 最后给 texture.createView设置一些参数
遍历每个 mip 级别。为最后一个 mip 创建一个绑定组，其中包含数据，设置 renderPassDescriptor 以绘制到下一个 mip 级别。然后为特定的 mip 级别编码一个 renderPass。当完成时。所有的 mip 都将被填满。
let width = texture.width;
let height = texture.height;
let baseMipLevel = 0;
while (width > 1 || height > 1) {
width = Math.max(1, width / 2 | 0);
height = Math.max(1, height / 2 | 0);
const bindGroup = device.createBindGroup({
layout: pipeline.getBindGroupLayout(0),
entries: [
{ binding: 0, resource: sampler },
{ binding: 1, resource: texture.createView({baseMipLevel, mipLevelCount: 1}) }, //here
],
});
++baseMipLevel; //here
const renderPassDescriptor = {
label: 'our basic canvas renderPass',
colorAttachments: [
{
view: texture.createView({baseMipLevel, mipLevelCount: 1}), //here
loadOp: 'clear',
storeOp: 'store',
},
],
};
const pass = encoder.beginRenderPass(renderPassDescriptor);
pass.setPipeline(pipeline);
pass.setBindGroup(0, bindGroup);
pass.draw(6); // call our vertex shader 6 times
pass.end();
}
const commandBuffer = encoder.finish();
device.queue.submit([commandBuffer]);
让我们创建一些工具函数，使将图像加载到纹理中并生成 mips 变得简单
这是一个更新第一个 mip 级别并可选择翻转图像的函数。如果图像具有 mip 级别，那么将生成它们。
function copySourceToTexture(device, texture, source, {flipY} = {}) {
device.queue.copyExternalImageToTexture(
{ source, flipY, },
{ texture },
{ width: source.width, height: source.height },
);
if (texture.mipLevelCount > 1) {
generateMips(device, texture);
}
}
这是另一个函数，给定源（在本例中为 ImageBitmap ）将创建匹配大小的纹理，然后调用前一个函数用数据填充它
function createTextureFromSource(device, source, options = {}) {
const texture = device.createTexture({
format: 'rgba8unorm',
mipLevelCount: options.mips ? numMipLevels(source.width, source.height) : 1,
size: [source.width, source.height],
usage: GPUTextureUsage.TEXTURE_BINDING |
GPUTextureUsage.COPY_DST |
GPUTextureUsage.RENDER_ATTACHMENT,
});
copySourceToTexture(device, texture, source, options);
return texture;
}
这是一个给定 url 的函数，它将加载 url 作为 ImageBitmap 调用调用前面的函数来创建纹理并用图像的内容填充它。
async function createTextureFromImage(device, url, options) {
const imgBitmap = await loadImageBitmap(url);
return createTextureFromSource(device, imgBitmap, options);
}
通过这些设置，mipmapFilter 示例的唯一主要更改是
// const textures = [
// createTextureWithMips(createBlendedMipmap(), 'blended'),
// createTextureWithMips(createCheckedMipmap(), 'checker'),
// ];
const textures = await Promise.all([
await createTextureFromImage(device,
'resources/images/f-texture.png', {mips: true, flipY: false}),
await createTextureFromImage(device,
'resources/images/coins.jpg', {mips: true}),
await createTextureFromImage(device,
'resources/images/Granite_paving_tileable_512x512.jpeg', {mips: true}),
]);
上面的代码从上方加载 F 纹理以及这 2 个平铺纹理

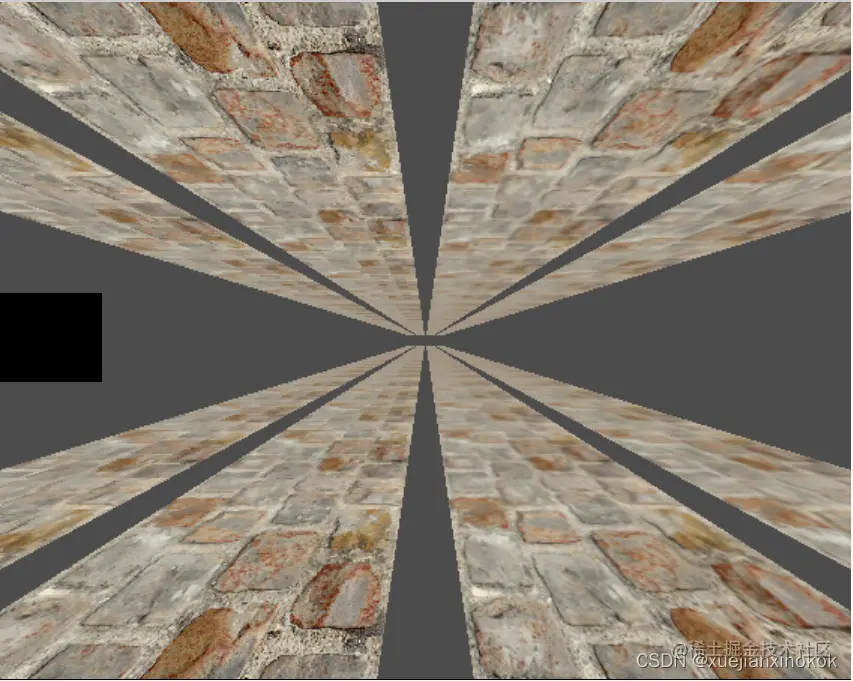

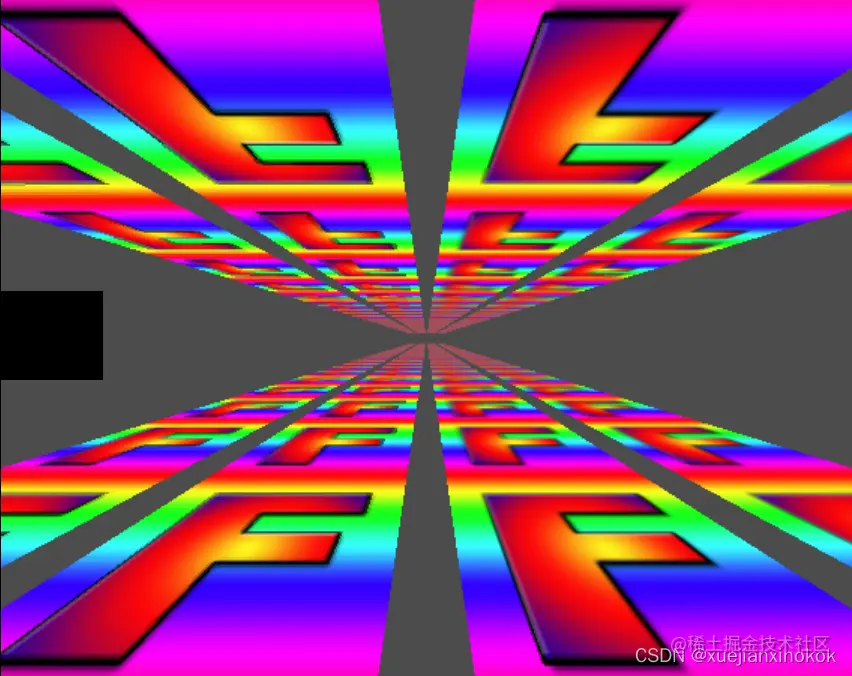

效果图如下:
2. Import Canvas
copyExternalImageToTexture 还有其他来源。另一个是 HTMLCanvasElement 。可以使用它在 2d 画布中绘制东西，然后在 WebGPU 中的纹理中获得结果。当然，您可以使用 WebGPU 绘制纹理，并将您刚刚绘制的纹理也用于您渲染的其他内容。事实上，我们只是这样做了，渲染到一个 mip 级别，然后使用该 mip 级别的纹理附件来渲染到下一个 mip 级别。
但是，有时使用 2d 画布可以使某些事情变得容易。 2d 画布具有相对高级的 API。

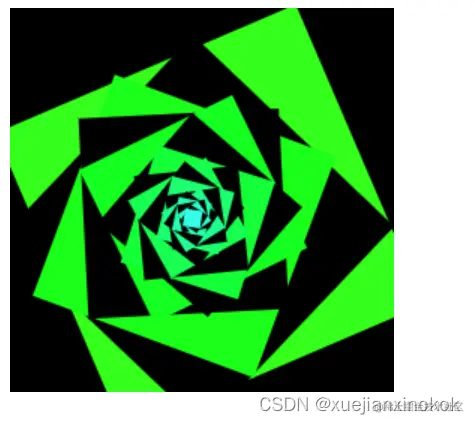

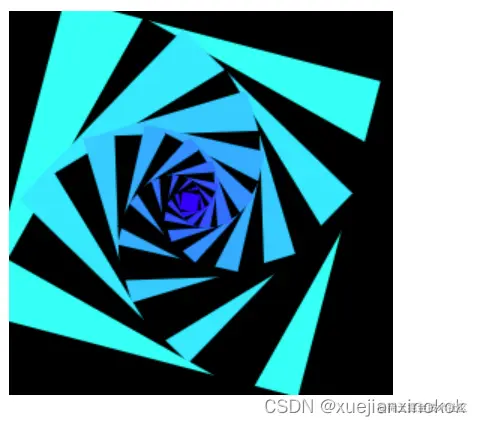

所以，首先让我们制作某种canvas 动画。
const size = 256;
const half = size / 2;
const ctx = document.createElement('canvas').getContext('2d');
ctx.canvas.width = size;
ctx.canvas.height = size;
const hsl = (h, s, l) => `hsl(${h * 360 | 0}, ${s * 100}%, ${l * 100 | 0}%)`;
function update2DCanvas(time) {
time *= 0.0001;
ctx.clearRect(0, 0, size, size);
ctx.save();
ctx.translate(half, half);
const num = 20;
for (let i = 0; i < num; ++i) {
ctx.fillStyle = hsl(i / num * 0.2 + time * 0.1, 1, i % 2 * 0.5);
ctx.fillRect(-half, -half, size, size);
ctx.rotate(time * 0.5);
ctx.scale(0.85, 0.85);
ctx.translate(size / 16, 0);
}
ctx.restore();
}
function render(time) {
update2DCanvas(time);
requestAnimationFrame(render);
}
requestAnimationFrame(render);
要将该画布导入 WebGPU，只需对之前的示例进行一些更改。
需要创建一个大小合适的纹理。最简单的方法就是使用上面写的相同代码
const texture = createTextureFromSource(device, ctx.canvas, {mips: true});
const textures = await Promise.all([
//await createTextureFromImage(device,
// 'resources/images/f-texture.png', {mips: true, flipY: false}),
//await createTextureFromImage(device,
// 'resources/images/coins.jpg', {mips: true}),
//await createTextureFromImage(device,
// 'resources/images/Granite_paving_tileable_512x512.jpeg', {mips: true}),
texture,
]);
然后我们需要切换到 requestAnimationFrame 循环，更新2D画布，然后上传到WebGPU
// function render() {
function render(time) {
update2DCanvas(time); //here
copySourceToTexture(device, texture, ctx.canvas); //here
...
requestAnimationFrame(render);
}
requestAnimationFrame(render);
const observer = new ResizeObserver(entries => {
for (const entry of entries) {
const canvas = entry.target;
const width = entry.contentBoxSize[0].inlineSize;
const height = entry.contentBoxSize[0].blockSize;
canvas.width = Math.min(width, device.limits.maxTextureDimension2D);
canvas.height = Math.min(height, device.limits.maxTextureDimension2D);
// render();
}
});
observer.observe(canvas);
canvas.addEventListener('click', () => {
texNdx = (texNdx + 1) % textures.length;
// render();
});

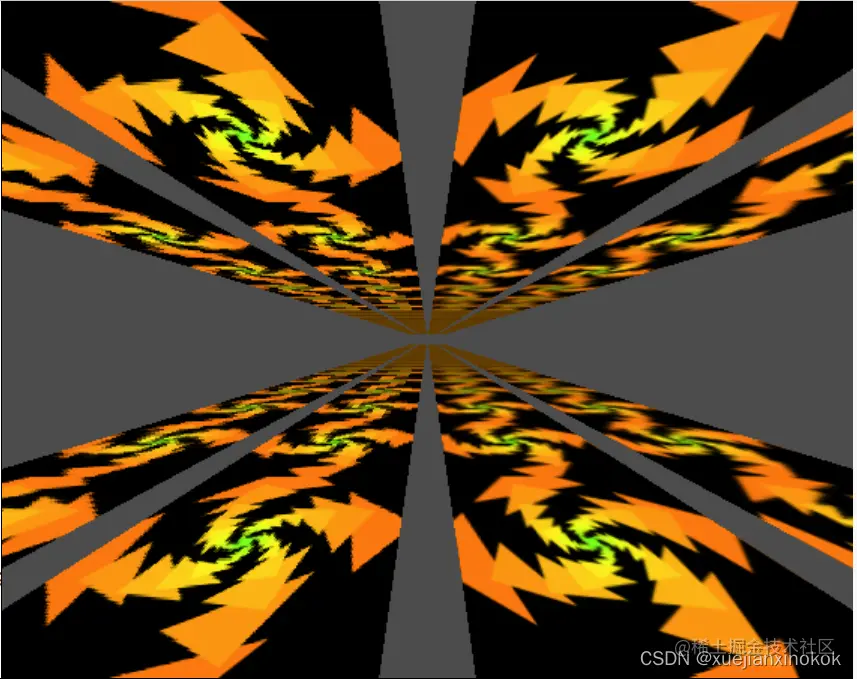

With that we’re able to upload a canvas AND generate mips levels for it 这样我们就可以上传画布并为其生成 mips 级别

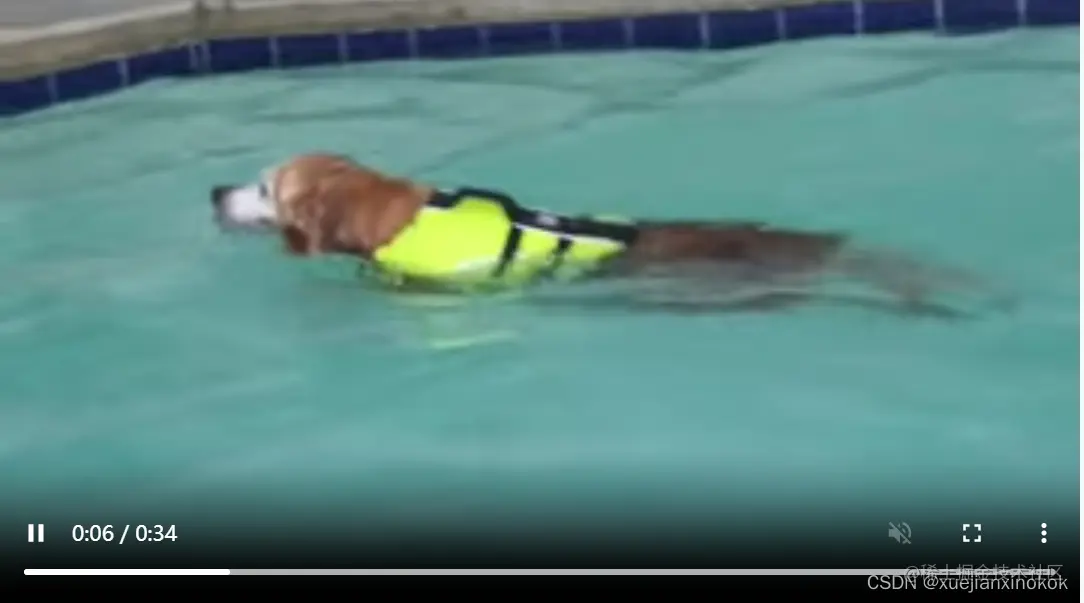

3. Importing Video 导入视频
以这种方式导入视频也没什么不同。可以创建一个 元素并将其传递给在上一个示例中将画布传递给的相同函数，它应该只需要稍作调整即可
ImageBitmap 和 HTMLCanvasElement 的宽度和高度与 width 和 height 属性相同，但 HTMLVideoElement 的宽度和高度在 videoWidth 和 videoHeight 上。所以，让我们更新代码来处理这个差异
function getSourceSize(source) { //here
return [
source.videoWidth || source.width,
source.videoHeight || source.height,
];
}
function copySourceToTexture(device, texture, source, {flipY} = {}) {
device.queue.copyExternalImageToTexture(
{ source, flipY, },
{ texture },
// { width: source.width, height: source.height },
getSourceSize(source), //here
);
if (texture.mipLevelCount > 1) {
generateMips(device, texture);
}
}
function createTextureFromSource(device, source, options = {}) {
const size = getSourceSize(source); //here
const texture = device.createTexture({
format: 'rgba8unorm',
//mipLevelCount: options.mips ? numMipLevels(source.width, source.height) : 1,
//size: [source.width, source.height],
mipLevelCount: options.mips ? numMipLevels(...size) : 1,
size, //here
usage: GPUTextureUsage.TEXTURE_BINDING |
GPUTextureUsage.COPY_DST |
GPUTextureUsage.RENDER_ATTACHMENT,
});
copySourceToTexture(device, texture, source, options);
return texture;
}
那么，让我们设置一个视频元素
const video = document.createElement('video');
video.muted = true;
video.loop = true;
video.preload = 'auto';
video.src = 'resources/videos/Golden_retriever_swimming_the_doggy_paddle-360-no-audio.webm';
const texture = createTextureFromSource(device, video, {mips: true});
并在渲染时更新它
//function render(time) {
// update2DCanvas(time);
// copySourceToTexture(device, texture, ctx.canvas);
function render() {
copySourceToTexture(device, texture, video);
视频的一个复杂问题是我们需要等待它们开始播放，然后再将它们传递给 WebGPU。在现代浏览器中，我们可以通过调用 video.requestVideoFrameCallback 来做到这一点。每次有新帧可用时它都会调用我们，因此可以使用它来确定何时至少有一个帧可用。
对于备用方案，我们可以等待时间提前并祈祷🙏因为可悲的是，旧的浏览器很难知道什么时候可以安全地使用视频😀
function startPlayingAndWaitForVideo(video) {
return new Promise((resolve, reject) => {
video.addEventListener('error', reject);
if ('requestVideoFrameCallback' in video) {
video.requestVideoFrameCallback(resolve);
} else {
const timeWatcher = () => {
if (video.currentTime > 0) {
resolve();
} else {
requestAnimationFrame(timeWatcher);
}
};
timeWatcher();
}
video.play().catch(reject);
});
}
const video = document.createElement('video');
video.muted = true;
video.loop = true;
video.preload = 'auto';
video.src = 'resources/videos/Golden_retriever_swimming_the_doggy_paddle-360-no-audio.webm';
await startPlayingAndWaitForVideo(video);
const texture = createTextureFromSource(device, video, {mips: true});
另一个复杂的问题是我们需要等待用户与页面交互，然后才能开始播放视频 [1] 。让我们添加一些带有播放按钮的 HTML。
<body>
<canvas></canvas>
<div id="start">
<div>▶️</div>
</div>
</body>
还有一些 CSS 让它居中
#start {
position: fixed;
left: 0;
top: 0;
width: 100%;
height: 100%;
display: flex;
justify-content: center;
align-items: center;
}
#start>div {
font-size: 200px;
cursor: pointer;
}
然后写一个函数等待它被点击并隐藏它。
function waitForClick() {
return new Promise(resolve => {
window.addEventListener(
'click',
() => {
document.querySelector('#start').style.display = 'none';
resolve();
},
{ once: true });
});
}
const video = document.createElement('video');
video.muted = true;
video.loop = true;
video.preload = 'auto';
video.src = 'resources/videos/Golden_retriever_swimming_the_doggy_paddle-360-no-audio.webm';
await waitForClick();
await startPlayingAndWaitForVideo(video);
const texture = createTextureFromSource(device, video, {mips: true});
这样我们就应该得到有纹理的视频
可以进行的一项优化。只能在视频发生变化时更新纹理。
例如
const video = document.createElement('video');
video.muted = true;
video.loop = true;
video.preload = 'auto';
video.src = 'resources/videos/Golden_retriever_swimming_the_doggy_paddle-360-no-audio.webm';
await waitForClick();
await startPlayingAndWaitForVideo(video);
let alwaysUpdateVideo = !('requestVideoFrameCallback' in video);
let haveNewVideoFrame = false;
if (!alwaysUpdateVideo) {
function recordHaveNewFrame() {
haveNewVideoFrame = true;
video.requestVideoFrameCallback(recordHaveNewFrame);
}
video.requestVideoFrameCallback(recordHaveNewFrame);
}
...
function render() {
if (alwaysUpdateVideo || haveNewVideoFrame) {
haveNewVideoFrame = false;
copySourceToTexture(device, texture, video);
}
...
通过此更改，我们只会为每个新帧更新视频。因此，例如，在显示速率为每秒 120 帧的设备上，我们将以每秒 120 帧的速度绘制，这样动画、相机移动等就会很流畅。但是，纹理只会以其自己的帧速率（例如 30fps）更新。
但！ WebGPU 对高效使用视频有特别的支持
我们将在另一篇文章中介绍。上面的方式，使用 device.query.copyExternalImageToTexture 其实就是在复制。制作副本需要时间。例如，4k 视频的分辨率通常为 3840 × 2160，对于 rgba8unorm 来说，每帧需要复制 31meg 的数据。外部纹理让您可以直接使用视频数据（无副本），但需要不同的方法并有一些限制。
4. 注释1
有多种方法可以让视频（通常没有音频）自动播放，而无需等待用户与页面交互。它们似乎会随着时间而改变，因此我们不会在这里讨论解决方案。
