一、Transformer中的三种Attention

关于Transformer笔记，预计出以下系列：

1. Positional Encoding
2. Self-attention
3. Batch Norm & Layer Norm
4. ResNet，残差连接
5. subword，子词分词器
6. 组装：Transformer

二、Attention构造

2.1 Attention的基本运作方式

首先，来看RNN这样一个用于处理序列数据的经典模型。

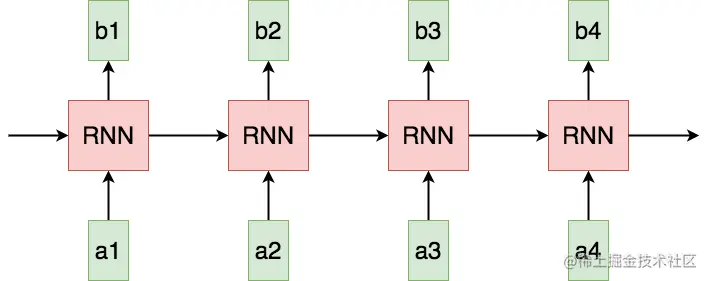

图1: 传统RNN

在RNN当中，tokens是一个一个被喂给模型的。比如在a3的位置，模型要等a1和a2的信息都处理完成后，才可以生成a3。这样的作用机制，使得RNN存在以下几个问题：

（1）Sequential operations的复杂度随着序列长度的增加而增加。

这是指模型下一步计算的等待时间，在RNN中为O(N)。该复杂度越大，模型并行计算的能力越差，反之则反。

（2）Maximum Path length的复杂度随着序列长度的增加而增加。

这是指信息从一个数据点传送到另一个数据点所需要的距离，在RNN中同样为O(N)，距离越大，则在传送的过程中越容易出现信息缺失的情况，即数据点对于远距离处的信息，是很难“看见”的。

那么，在处理序列化数据的时候，是否有办法，在提升模型的并行运算能力的同时，对于序列中的每个token，也能让它不损失信息地看见序列里的其他tokens呢？

Attention就作为一种很好的改进办法出现了。

图2: Self-attention

如图，蓝色方框为一个attention模型。在每个位置，例如在a2处产生b2时，attention将会同时看过a1到a4的每个token。此外，每个token生成其对应的输出的过程是同时进行的，计算不需要等待。下面来看attention内部具体的运算过程。

2.2 Attention的计算过程

2.2.1 Self-attention

（1）计算框架

Self-attention的意思是，我们给Attention的输入都来自同一个序列，其计算方式如下：

图3: self-attention计算框架（图片来自李宏毅老师课堂ppt）

这张图所表示的大致运算过程是：

对于每个token，先产生三个向量query，key，value：

• query向量类比于询问。某个token问：“其余的token都和我有多大程度的相关呀？”
• key向量类比于索引。某个token说：“我把每个询问内容的回答都压缩了下装在我的key里”
• value向量类比于回答。某个token说：“我把我自身涵盖的信息又抽取了一层装在我的value里”

以图中的token a2为例：

• 它产生一个query，每个query都去和别的token的key做“某种方式”的计算，得到的结果我们称为attention score（即为图中的$\alpha$）。则一共得到四个attention score。（attention score又可以被称为attention weight）。
• 将这四个score分别乘上每个token的value，我们会得到四个抽取信息完毕的向量。
• 将这四个向量相加，就是最终a2过attention模型后所产生的结果b2。

（2）产生query，key和value

下图描述了产生query(q)，key(k)和value(v)的过程：

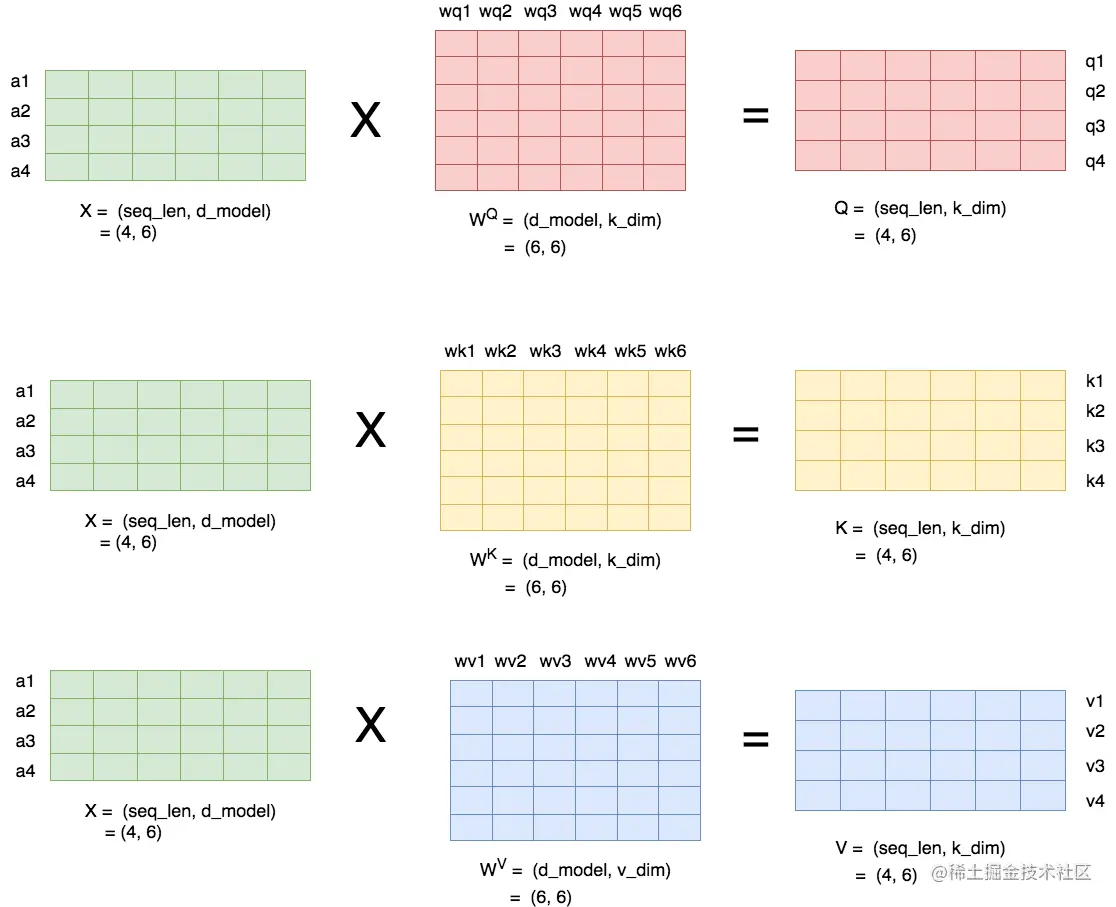

图4: 产生query， key和value

假设batch_size=1，输入序列X的形状为(seq_len = 4, d_model = 6)，则对于这串序列，我们产生三个参数矩阵：$W^{Q}$, $W^{K}$,$W^{V}$。通过上述的矩阵乘法，我们可以得到最终的结果Q，K，V。

一般来说，$W^{Q}$和$W^{K}$都同样使用k_dim，$W^{V}$使用v_dim。k_dim和v_dim不一定要相等，但在transformer的原始论文中，采用的策略是，设num_heads为self-attention的头数，则:

$k\_dim = v\_dim = d\_model//num\_heads$

上图所绘是num_heads = 1的情况。关于num_heads的概念，在本文的后面会详细解释。

（3）计算attention score

总结一下，到目前为止，对于某条输入序列X，我们有：

$\left\{\begin{matrix} Q = XW^Q\\ K = XW^K\\ V = XW^V \end{matrix}\right.$

现在，我们做两件事：

• 利用Q和K，计算出attention score矩阵，这个矩阵由图3中的$\alpha$组成。
• 利用V和attention score矩阵，计算出Attention层最终的输出结果矩阵，这个矩阵由图3中的b组成。

记最终的输出结果为$Attention(Q,K,V)$，则有：

$Attention(Q,K,V) = softmax(\frac{QK^T}{\sqrt{d_k} } )V$

这个$d_k$就是k_dim，而$softmax(\frac{QK^T}{\sqrt{d_k} } )$就是Attention Score矩阵，我们来详细看下这个矩阵的计算过程。

如图5，计算attention score的主流方式有两种，在transformer的论文中，采用的是dot-product（因为不需要额外再去训练一个W矩阵，运算量更小），因此我们来重点关注一下dot-product。

图5: 计算attention score的两种方式（图片来自李宏毅老师课堂ppt）

更确切地说，论文中所采用的是scaled dot-product，因为乘上了因子$\sqrt{d_k}$。在softmax之后，attention score矩阵的每一行表示一个token，每一列表示该token和对应位置token的$\alpha$值，因为进行了softmax，每一行的$\alpha$值相加等于1。

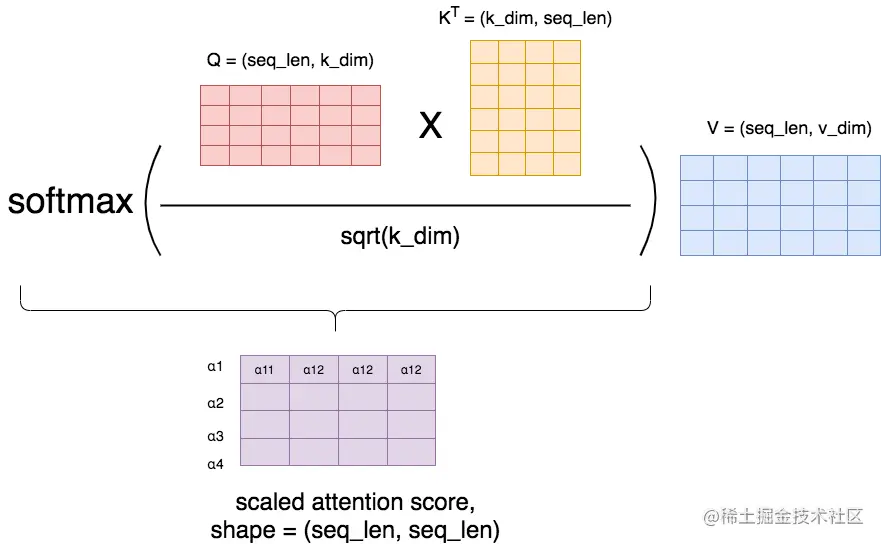

图6: scaled-dot-product

之所以进行scaling，是为了使得在softmax的过程中，梯度下降得更加稳定，避免因为梯度过小而造成模型参数更新的停滞。下面我们通过数学证明，来解释这个结论。为了表达方便（也为了和论文的标识保持一致），我们把k_dim写成$d_{k}$，同理v_dim写成$d_{v}$，S表示softmax函数，假设在做softmax之前，紫色矩阵里的每一个值为$\alpha_{ij}^{*}$，则有：

$\alpha_{ij}=S(\alpha_{ij}^{*}) = \frac{e^{\alpha_{ij}^{*}}}{ {\textstyle \sum_{j=1}^{d_k}e^{\alpha_{ij}^{*}}} }$

聚焦到紫色矩阵的某一行，对于其中某个${j}'$，我们有：

$\begin{aligned} \frac{\partial S(\alpha_{i{j}'}^{*})}{\partial \alpha_{i{j}'}^{*}} &= S(\alpha_{i{j}'}^{*})(1-S(\alpha_{i{j}'}^{*}))\\ \frac{\partial S(\alpha_{i{j}'}^{*})}{\partial \alpha_{ij}^{*}} &= -S(\alpha_{i{j}'}^{*})S(\alpha_{ij}^{*}), \qquad j\ne {j}' \end{aligned}$

从上面可以看出：

• 当$\alpha_{i{j}'}^{*}$相对于同一行其他的$\alpha_{ij}^{*}$更大的时候，$S(\alpha_{i{j}'}^{*})$趋近于1，$S(\alpha_{ij}^{*})$趋近于0，此时以上的两个结果都趋近于0。
• 当$\alpha_{i{j}'}^{*}$相对于同一行其他的$\alpha_{ij}^{*}$更小的时候，$S(\alpha_{i{j}'}^{*})$趋近于0，$S(\alpha_{ij}^{*})$趋近于1，此时以上的两个结果都趋近于0。

总结起来，即当$\alpha_{i{j}'}^{*}$相对于其他结果过大或者过小时，都会造成softmax函数的偏导趋近于0（梯度过低）。在这种情况下，整个模型在backprop的过程中，经过softmax之后，就无法继续传播到softmax之前的函数上，造成模型参数无法更新，影响了模型的训练效率。

那么$\alpha_{i{j}}^{*}$是怎么计算来的呢？通过前面的讲解可以知道：

$\alpha_{ij}^{*}=qk^{T} = \sum_{j=1}^{d_{k}}q_{ij}k_{ij}$

假设向量q和k中的每一个元素都是相互独立，均值为0，方差为1的随机变量，那么易知$\alpha_{i{j}}^{*}$的均值也为0，方差为$d_{k}$。$d_k$较大，意味着不同$\alpha_{i{j}}^{*}$间值的差距也很大，这就导致了上面所说的梯度消失的问题。

证明这个结论：

已知$E[q_{i}] = E[k_{i}] = 0, Var[q_{i}] = Var[k_{i}] = 1$

证明：$E[\sum_{i=1}^{d_{k}}q_{i}k_{i}] = 0$,$Var[\sum_{i=1}^{d_{k}}q_{i}k_{i}] = d_k$

因为$q_{i}$和$k_{i}$相互独立，则它们的协方差为0，也就是：

$\begin{aligned} Cov(q_{i}, k_{i}) &= E[(q_{i}-E[q_{i}])(k_{i}-E[k_{i}])] \\ & = E[q_ik_i]-E[q_i]E[k_i] \\ & = 0 \end{aligned}$

因此，我们有$E[q_ik_i] = E[q_i]E[k_i] = 0$

对于方差，有：

$\begin{aligned} Var(q_i) &= E[((q_i-E(q_i))^2] \\ & = E[q_i^2] -E^2[q_i]\\ & = E[q_i^2]\\ & = 1 \end{aligned}$

$Var(k_i) = E[k_i^2] = 1$

因此有：

$\begin{aligned} Var(q_ik_i) &= E[(q_ik_i)^2] - E^2[q_ik_i]\\ & = E[q_i^2]E[k_i^2] - (E[q_i]E[k_i])^2 \\ & = Var(q_i)Var(k_i)\\ & = 1 \end{aligned}$

则有：

$E[\sum_{i=1}^{d_{k}}q_{i}k_{i}]=\sum_{i=1}^{d_{k}}E[q_ik_i] =0$

$Var(\sum_{i=1}^{d_{k}}q_{i}k_{i})\sum_{i=1}^{d_{k}}Var(q_ik_i) = d_k$

2.2.2 Masked Attention

有时候，我们并不想在做attention的时候，让一个token看到整个序列，我们只想让它看见它左边的序列，而要把右边的序列遮蔽（Mask）起来。例如在transformer的decoder层中，我们就用到了masked attention，这样的操作可以理解为模型为了防止decoder在解码encoder层输出时“作弊”，提前看到了剩下的答案，因此需要强迫模型根据输入序列左边的结果进行attention。

Masked的实现机制其实很简单，如图：

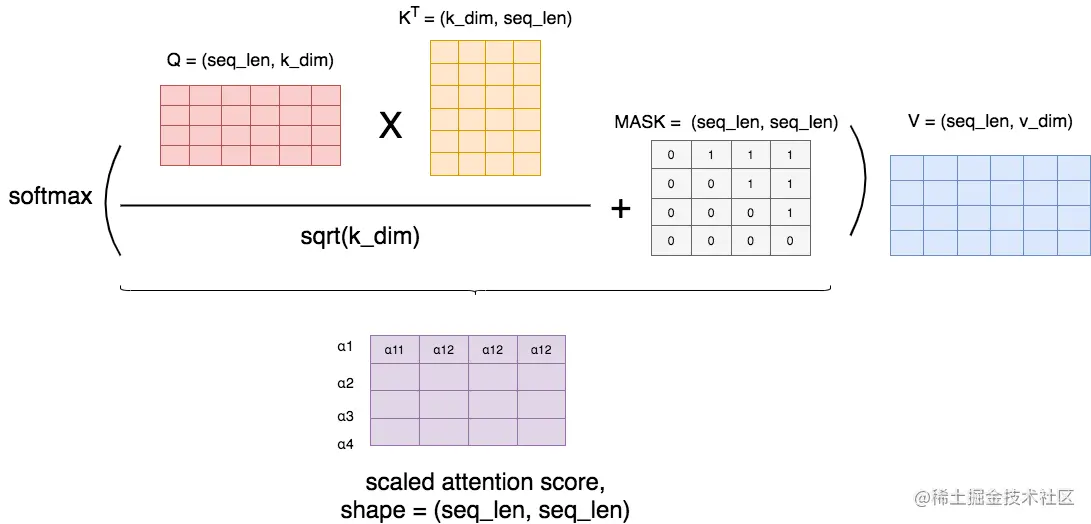

图7: Masked Attention

首先，我们按照前文所说，正常算attention score，然后我们用一个MASK矩阵去处理它（这里的+号并不是表示相加，只是表示提供了位置覆盖的信息）。在MASK矩阵标1的地方，也就是需要遮蔽的地方，我们把原来的值替换为一个很小的值（比如-1e09），而在MASK矩阵标0的地方，我们保留原始的值。这样，在进softmax的时候，那些被替换的值由于太小，就可以自动忽略不计，从而起到遮蔽的效果。

举例来说明MASK矩阵的含义，每一行表示对应位置的token。例如在第一行第一个位置是0，其余位置是1，这表示第一个token在attention时，只看到它自己，它右边的tokens是看不到的。以此类推。

2.2.3 Multihead Attention

在图像中，我们知道有不同的channel，每一个channel可以用来识别一种模式。如果我们对一张图采用attention，比如把这张图的像素格子拉平成一列，那么我们可以对每个像素格子训练不同的head，每个head就类比于一个channel，用于识别不同的模式。

而在NLP中，这种模式识别同样重要。比如第一个head用来识别词语间的指代关系(某个句子里有一个单词it，这个it具体指什么呢），第二个head用于识别词语间的时态关系（看见yesterday就要用过去式）等等。

图8展示了multihead attention的运作方式。设头的数量为num_heads，那么本质上，就是训练num_heads个$W^Q，W^K, W^V$个矩阵，用于生成num_heads个$Q, K, V$结果。每个结果的计算方式和单头的attention的计算方式一致。最终将生成的b连接起来生成最后的结果。图9详细展示了8个head的矩阵化的运算过程，由于拆分成了多头，则此时有

$k\_dim = v\_dim = d\_model // num\_heads$

也就是说，$W^Q，W^K, W^V$的维度变为$(d\_model, d\_model // num\_heads)$。按照这个规则拆分后，多头的运算量和原来单头的运算量一样。同时在图9中，在输出部分出现了一个$W^O$矩阵，这个矩阵用于将拼接起来的多头输出转换为最终总输出

图8: Multihead Attention（图片来自李宏毅老师课堂ppt）

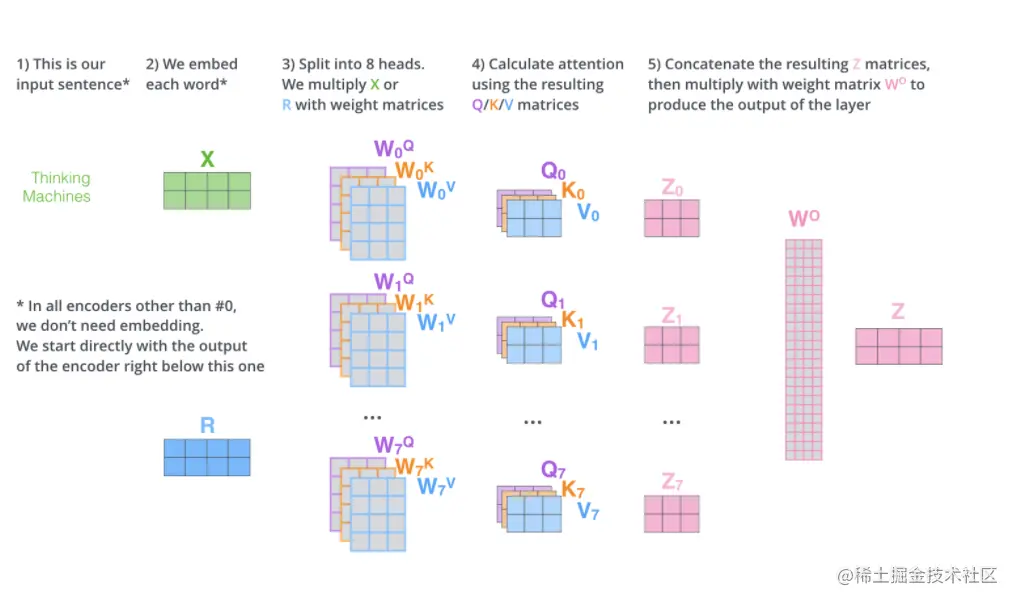

图9: 8头Attention矩阵化计算过程（图片来自：来自：jalammar.github.io/illustrated…

将每个head上的attention score分数打出，可以具象化地感受每个head的关注点，以入句子"The animal didn't cross the streest because it was too tired"为例，可视化代码可点此（存在Google colab上，需要翻墙）。

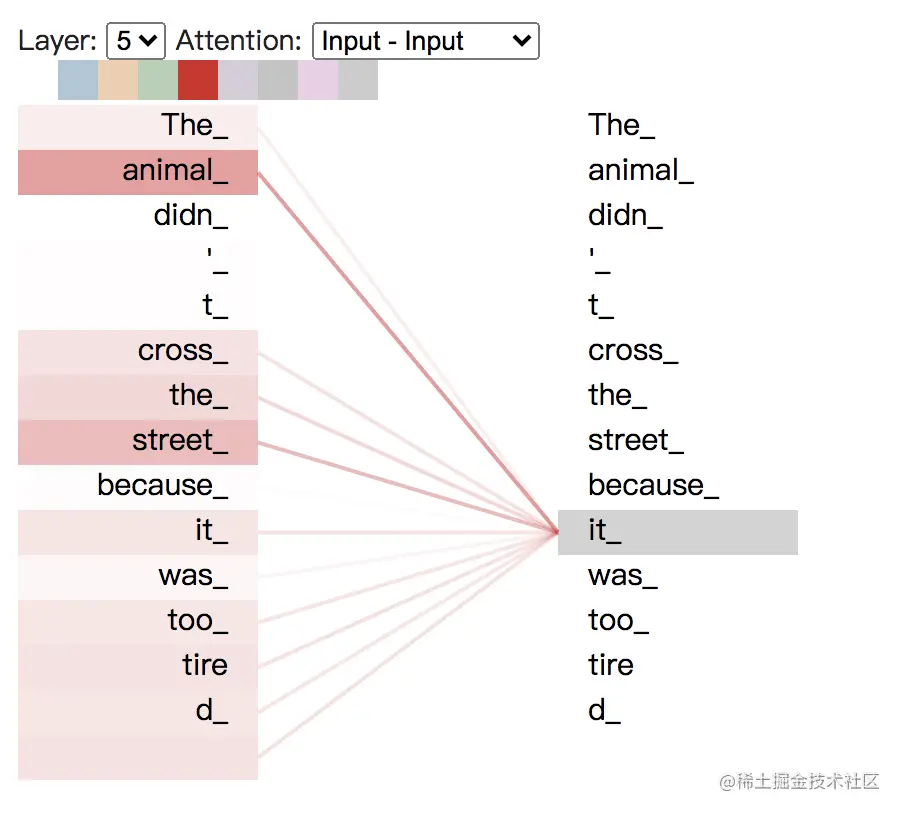

图10: 单头attention可视化（图片来自：jalammar.github.io/illustrated…

如图10，颜色越深表示attention score越大，我们构造并连接五层的attention模块，可以发现it和animal，street关系密切。现在我们把8个头全部加上去，参见图11。

图11: 8头attention（图片来自：来自：jalammar.github.io/illustrated…

如图11，一种颜色表示一个头下attention score的分数，可以看出，不同的头所关注的点各不相同。

三、Attention代码实践

这里提供一个Mutihead Attention的python实现方法，它可以快速帮助我们了解一个attention层的计算过程，同时可以很方便地打出中间步骤。Tensorflow和Pytorch的源码里有更为工业化的实现方式，包加速运算、引入bias，自定义维度等等。

import numpy as np
import torch
from torch import Tensor
from typing import Optional, Any, Union, Callable
import torch.nn as nn
import torch.nn.functional as F
import math, copy, time


class MultiHeadedAttention(nn.Module):
    def __init__(self,
                num_heads: int,
                d_model: int,
                dropout: float=0.1):
        super(MultiHeadedAttention, self).__init__()
        assert d_model % num_heads == 0, "d_model must be divisible by num_heads"
        # Assume v_dim always equals k_dim
        self.k_dim = d_model // num_heads
        self.num_heads = num_heads
        self.proj_weights = clones(nn.Linear(d_model, d_model), 4) # W^Q, W^K, W^V, W^O
        self.attention_score = None
        self.dropout = nn.Dropout(p=dropout)

    def forward(self,
                query:Tensor,
                key: Tensor,
                value: Tensor,
                mask:Optional[Tensor]=None):
        """
        Args:
            query: shape (batch_size, seq_len, d_model)
            key: shape (batch_size, seq_len, d_model)
            value: shape (batch_size, seq_len, d_model)
            mask: shape (batch_size, seq_len, seq_len). Since we assume all data use a same mask, so
                  here the shape also equals to (1, seq_len, seq_len)

        Return:
            out: shape (batch_size, seq_len, d_model). The output of a multihead attention layer
        """
        if mask is not None:
            mask = mask.unsqueeze(1)
        batch_size = query.size(0)

        # 1) Apply W^Q, W^K, W^V to generate new query, key, value
        query, key, value \
            = [proj_weight(x).view(batch_size, -1, self.num_heads, self.k_dim).transpose(1, 2)
                for proj_weight, x in zip(self.proj_weights, [query, key, value])] # -1 equals to seq_len

        # 2) Calculate attention score and the out
        out, self.attention_score = attention(query, key, value, mask=mask,
                                 dropout=self.dropout)

        # 3) "Concat" output
        out = out.transpose(1, 2).contiguous() \
             .view(batch_size, -1, self.num_heads * self.k_dim)

        # 4) Apply W^O to get the final output
        out = self.proj_weights[-1](out)

        return out



def clones(module, N):
        "Produce N identical layers."
        return nn.ModuleList([copy.deepcopy(module) for _ in range(N)])


def attention(query: Tensor,
              key: Tensor,
              value: Tensor,
              mask: Optional[Tensor] = None,
              dropout: float = 0.1):
    """
    Define how to calculate attention score
    Args:
        query: shape (batch_size, num_heads, seq_len, k_dim)
        key: shape(batch_size, num_heads, seq_len, k_dim)
        value: shape(batch_size, num_heads, seq_len, v_dim)
        mask: shape (batch_size, num_heads, seq_len, seq_len). Since our assumption, here the shape is
              (1, 1, seq_len, seq_len)
    Return:
        out: shape (batch_size, v_dim). Output of an attention head.
        attention_score: shape (seq_len, seq_len).

    """
    k_dim = query.size(-1)

    # shape (seq_len ,seq_len)，row: token，col: that token's attention score
    scores = torch.matmul(query, key.transpose(-2, -1)) / math.sqrt(k_dim)

    if mask is not None:
        scores = scores.masked_fill(mask == 0, -1e10)

    attention_score = F.softmax(scores, dim = -1)

    if dropout is not None:
        attention_score = dropout(attention_score)

    out = torch.matmul(attention_score, value)

    return out, attention_score # shape: (seq_len, v_dim), (seq_len, seq_lem)


if __name__ == '__main__':
    d_model = 8
    seq_len = 3
    batch_size = 6
    num_heads = 2
    # mask = None
    mask = torch.tril(torch.ones((seq_len, seq_len)), diagonal = 0).unsqueeze(0)

    input = torch.rand(batch_size, seq_len, d_model)
    multi_attn = MultiHeadedAttention(num_heads = num_heads, d_model = d_model, dropout = 0.1)
    out = multi_attn(query = input, key = input, value = input, mask = mask)
    print(out.shape)

参考

1. jalammar.github.io/illustrated…
2. speech.ee.ntu.edu.tw/~hylee/ml/m…
3. colab.research.google.com
