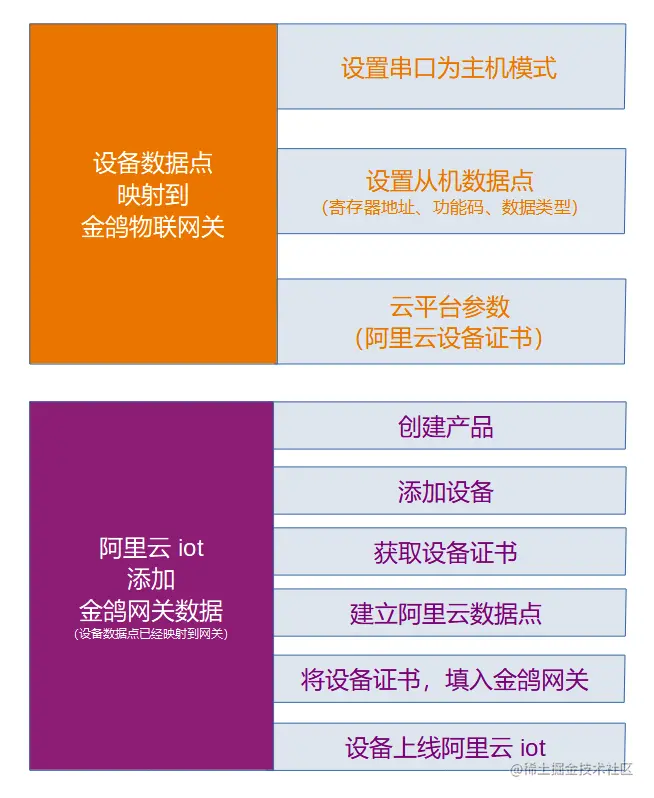

上云流程：

RS485上阿里云iot

一、设备数据点 映射到 金鸽物联网关

Modbus设备通过MQTT接入阿里云，需要物联网关，首先将Modbus数据点映射到网关上，然后网关作为协议转换对接阿里云iot。下面是具体说明书

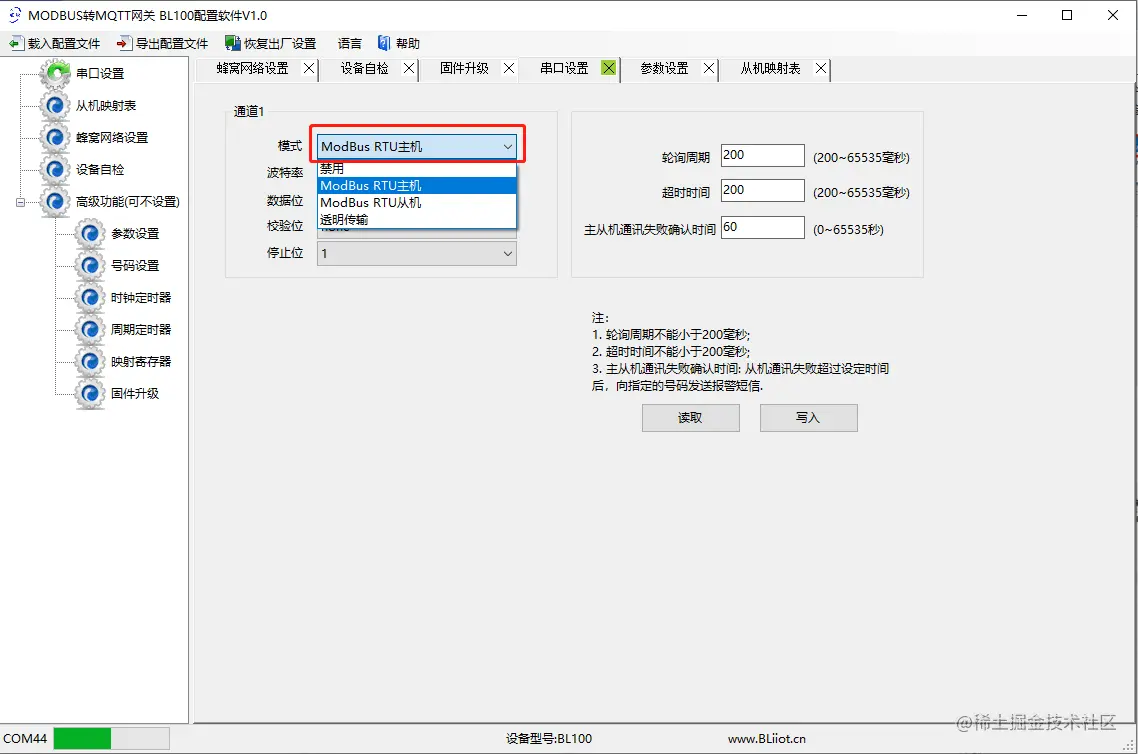

1、网关设置RS485串口为Modbus主机采集模式

选择Modbus RTU主机模式

2、建立Modbus从机数据点

根据从机数据点寄存器地址、功能码、数据类型、字节顺序等信息，将数据映射到网关

添加Modbus数据点

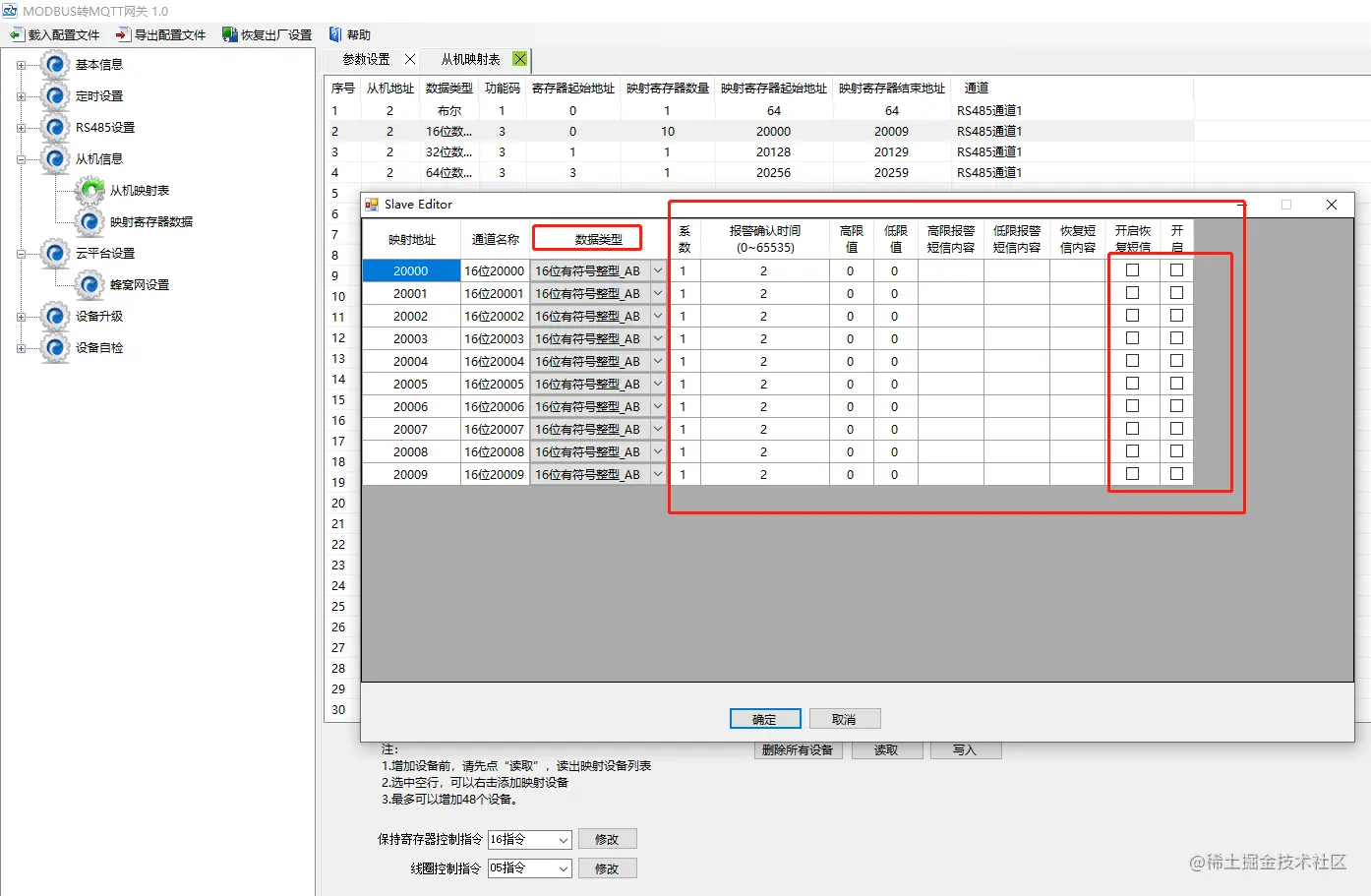

3、编辑从机参数

右键点击建好的从机设备数据类型，可以进入设置界面，可以设置报警高低限值，报警短信内容，恢复内容，勾选开启，报警短信功能才启用。

编辑映射的数据点

建立完数据点后，点击映射寄存器，可以读取数据点状态值，此时我们连接平台前设置已经完成，接下来就可以根据连接各云平台应用示例进行配置和连接了

二、阿里云的应用

首先要在阿里云控制台创建产品，添加设备获取设备证书

上云流程：创建产品--添加设备--获取证书--建立阿里云数据点--发布设备--配置平台参数--设备上云查看

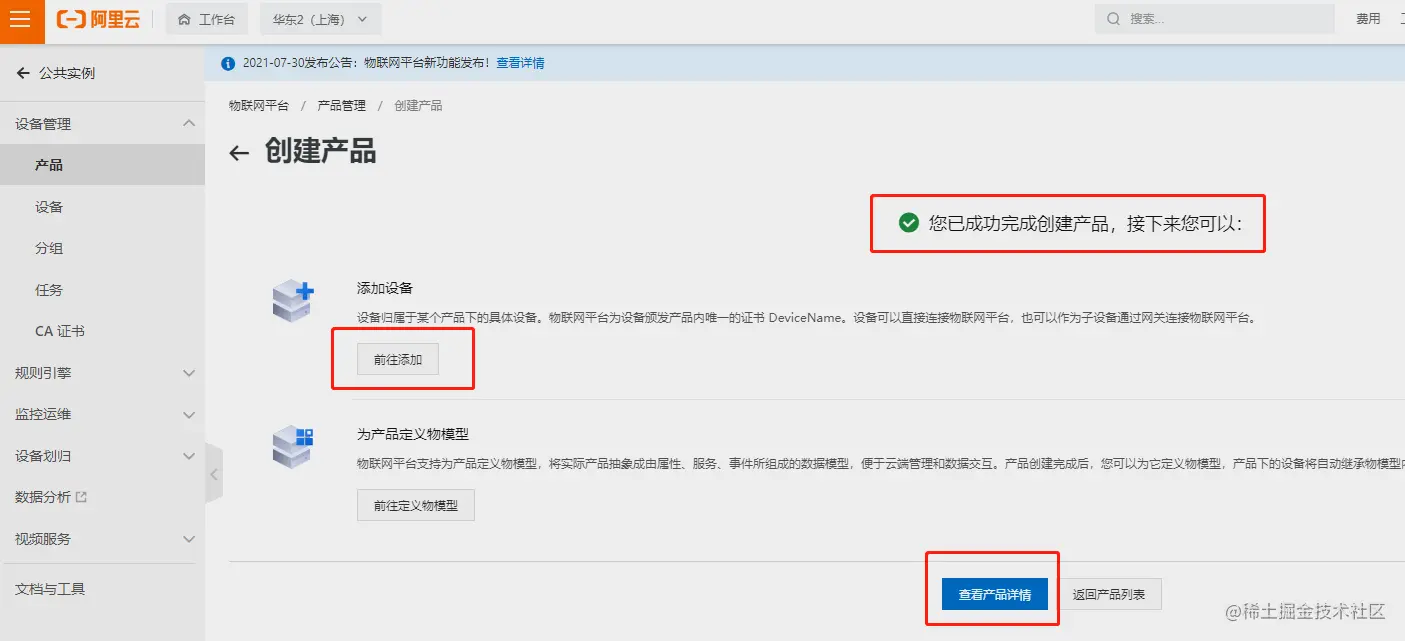

1、创建产品（上阿里云官网控制台）

创建产品

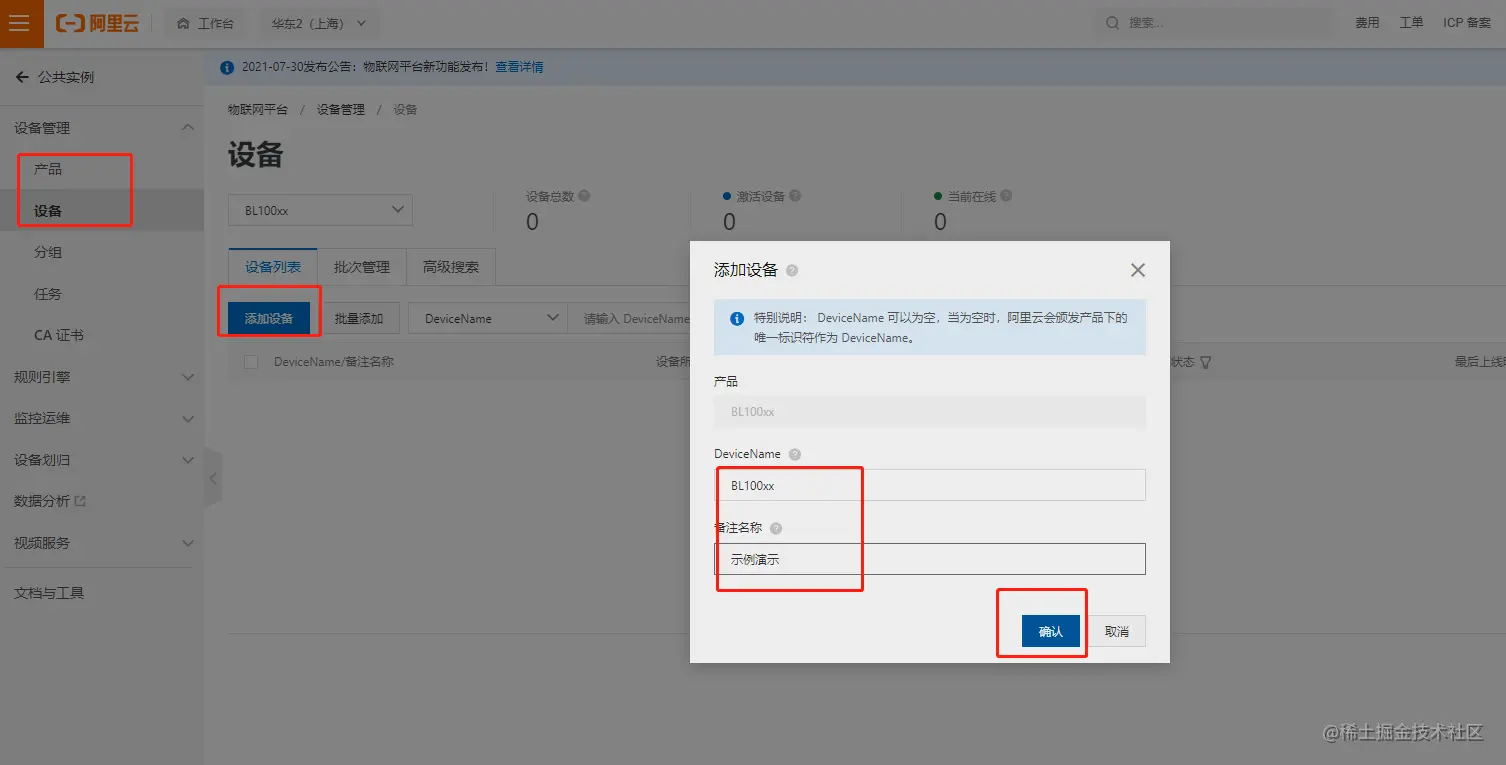

2、添加设备

添加设备

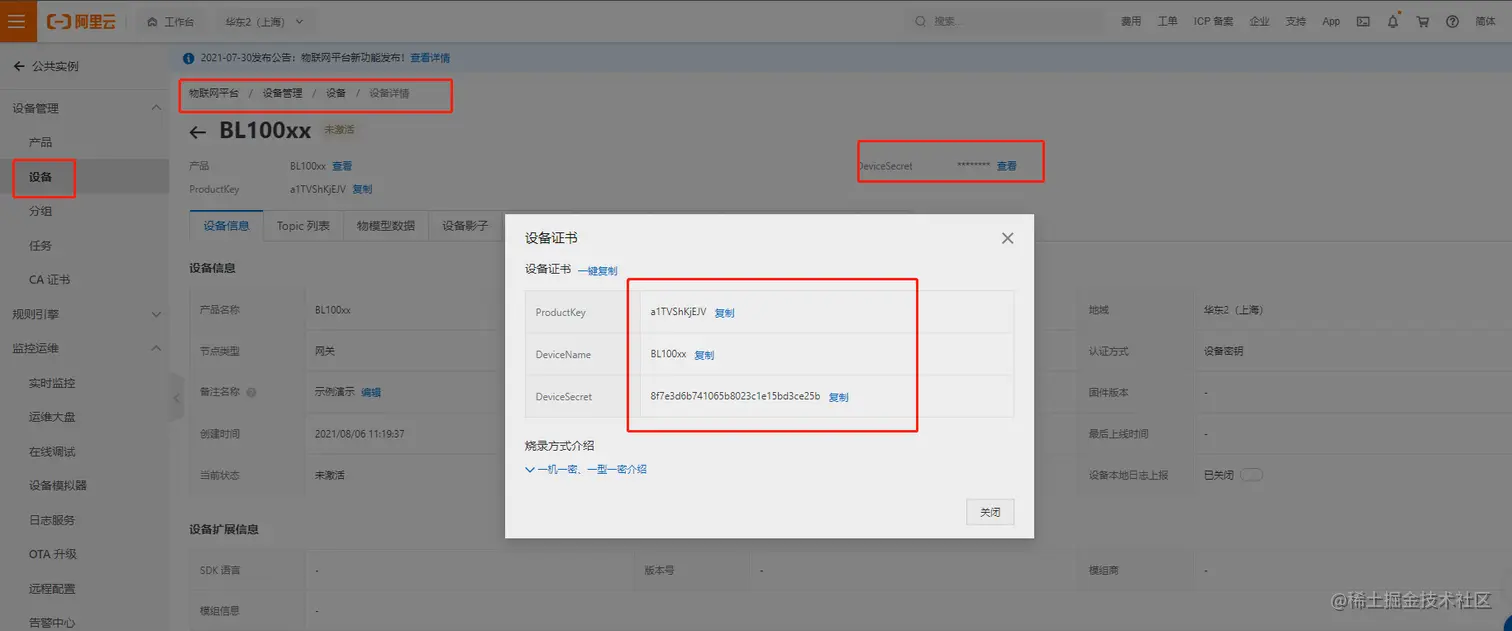

3、获取设备证书

设备添加成功后，可在控制台--设备查看生成的内容，点击 “一键复制”保存到桌面，后面配置平台参数要用到

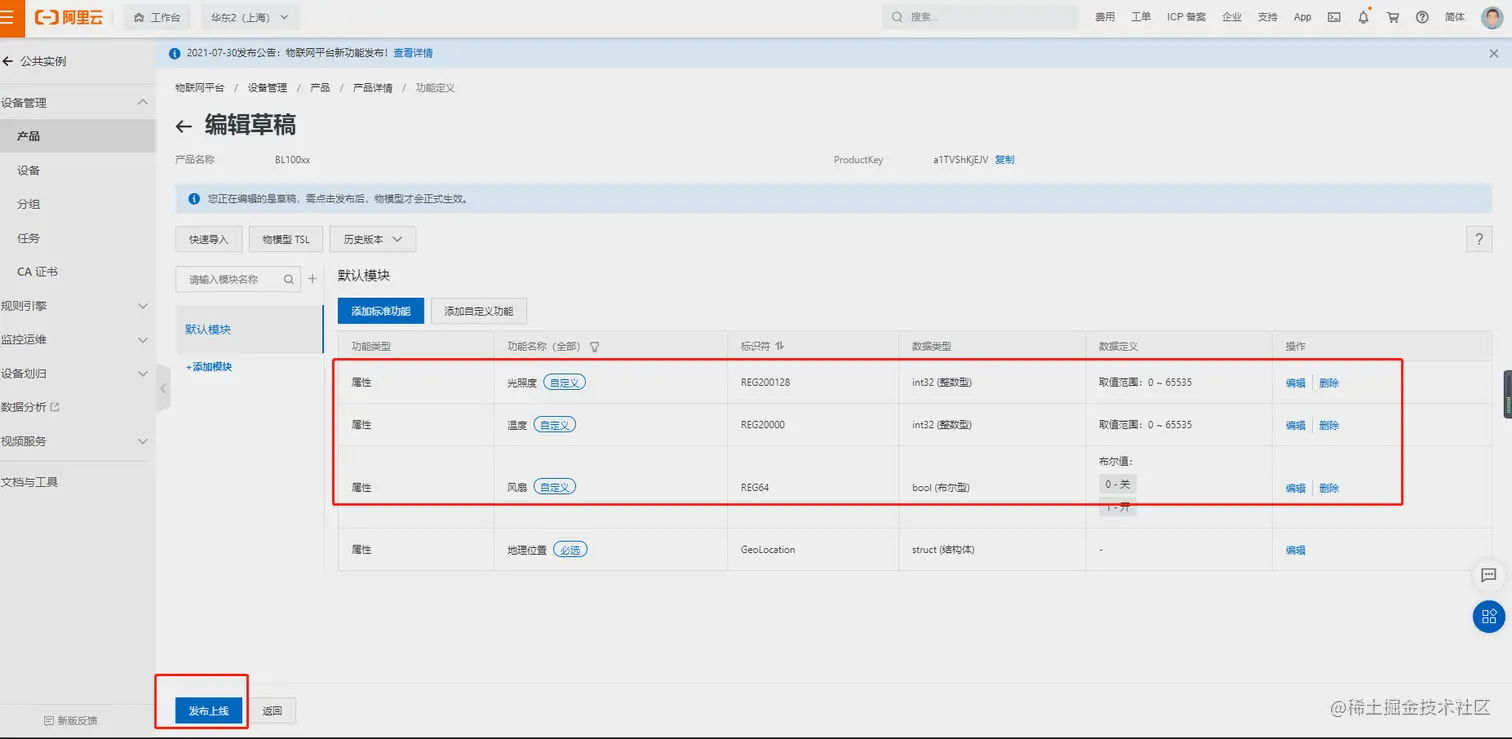

4、建立金鸽网关数据点

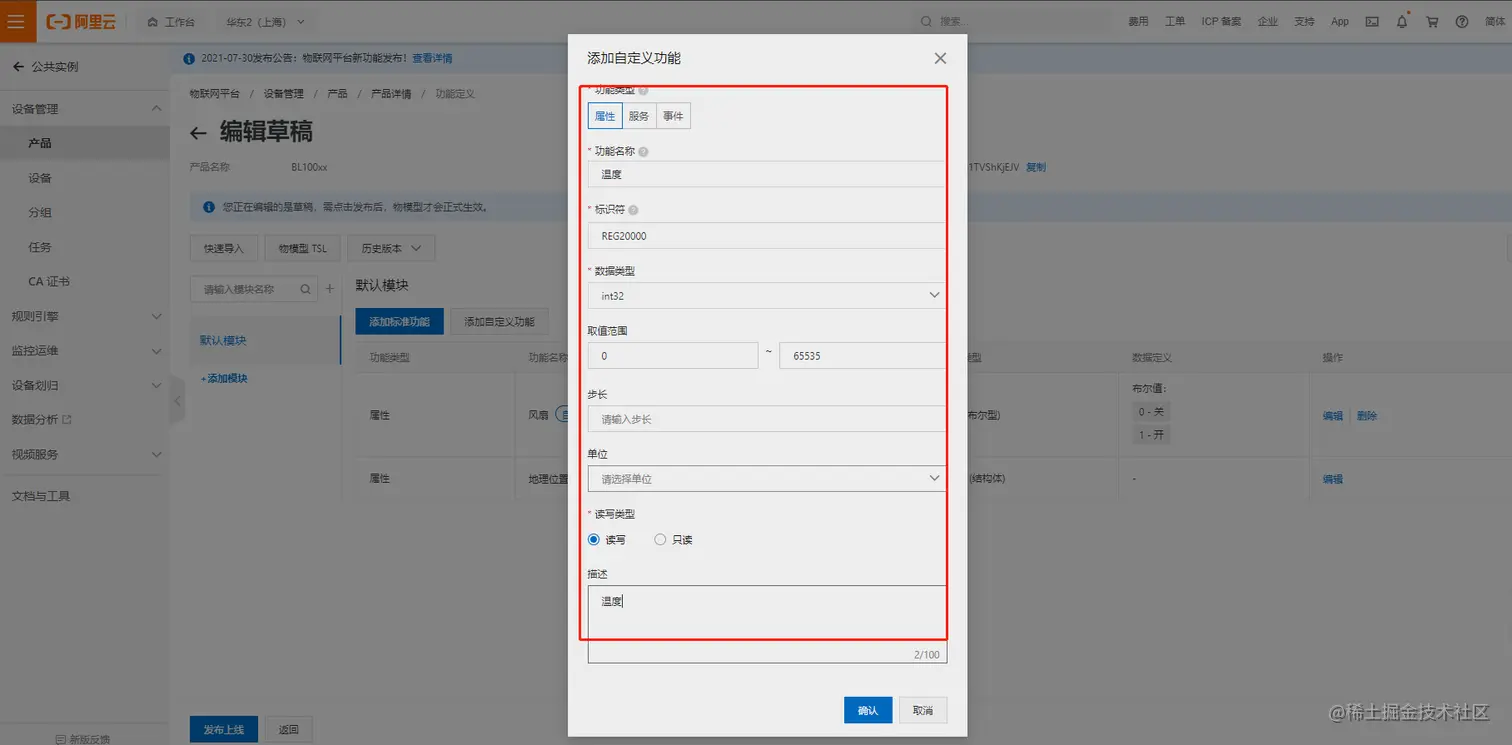

产品--设备--添加自定义功能

Ø 功能类型：根据需要自定义命名，如;风扇、灯、温度、光照等

Ø 标识符：REG（XXX）根据要添加的数据点，填写对应的映射寄存器地址，详情见6.2映射寄存器地址。如：从机映射布尔量寄存器地址“64”则标识符填写“REG64”。

Ø 数据类型：布尔型，数值型，格式......下拉菜单根据实际选择

Ø 读写类型：数据点是可读可写的或只支持只读，根据实际勾选

Ø 描述： 自定义描述内容，可不填

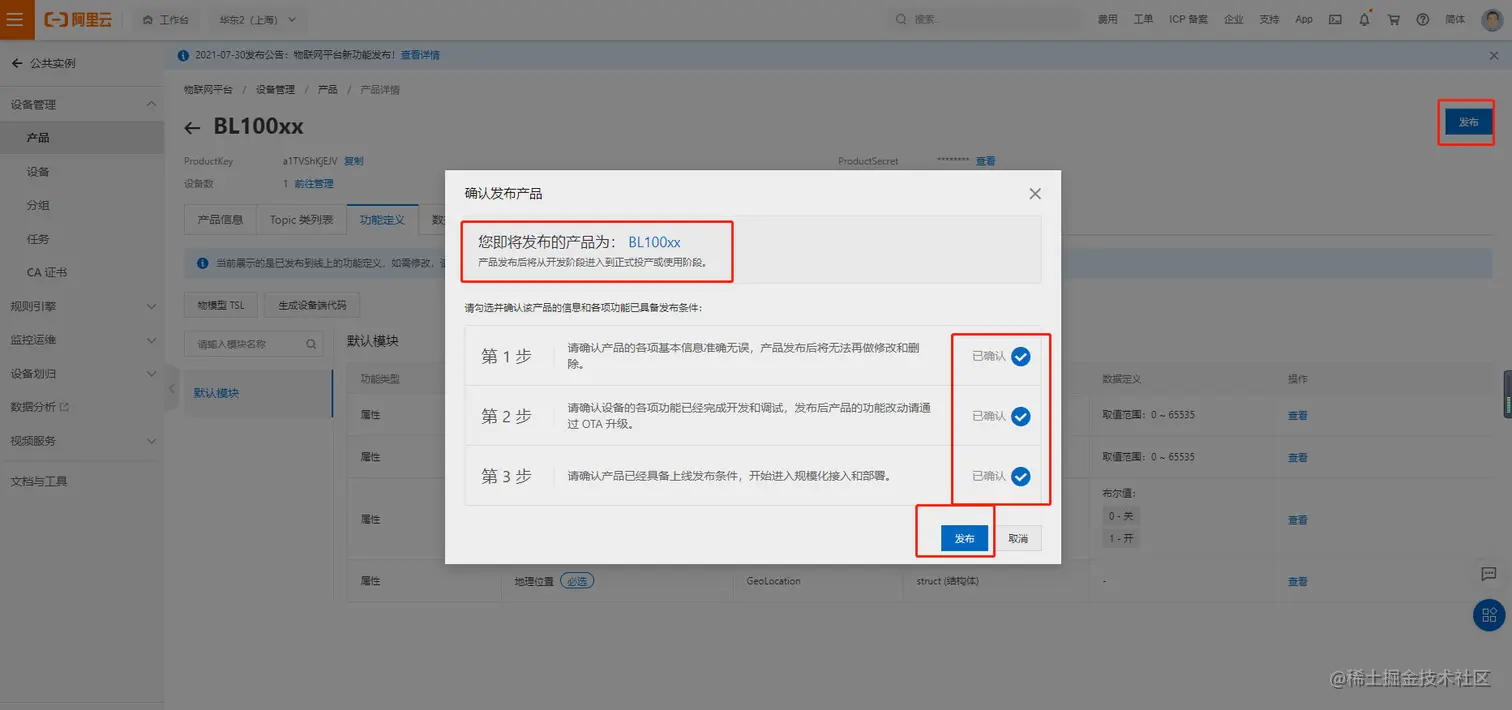

5、发布设备数据

数据点建立完成后，需要对创建的数据点进行“发布”

点击“发布”出现如下提示，进行勾选，确定发布

6、平台配置

把保存到桌面的内容复制到配置软件进行配置，也可直接在阿里云设备界面点击“查看”

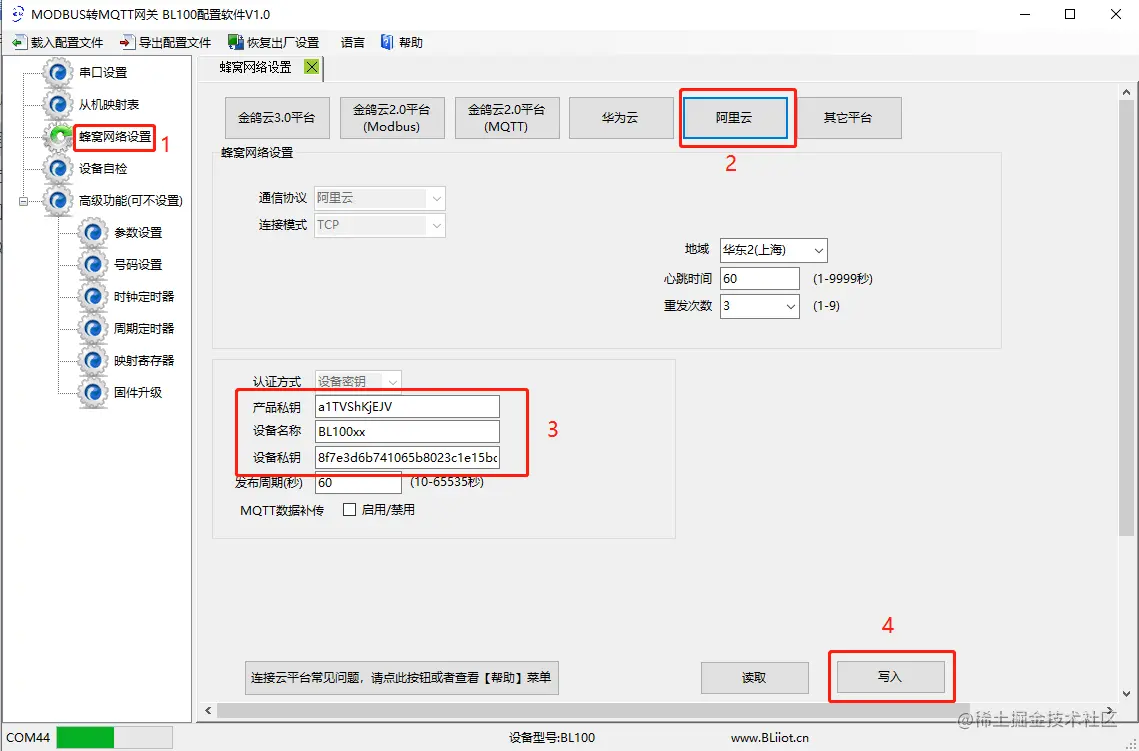

7、网关配置阿里云参数

在云平台设置中，选择阿里云，然后将产品私钥、设备名称、设备私钥填写，和阿里云的参数一一对应。

按照上图内提示，把对应参数输入，点击写入平台配置完成，返回阿里云等待设备上线

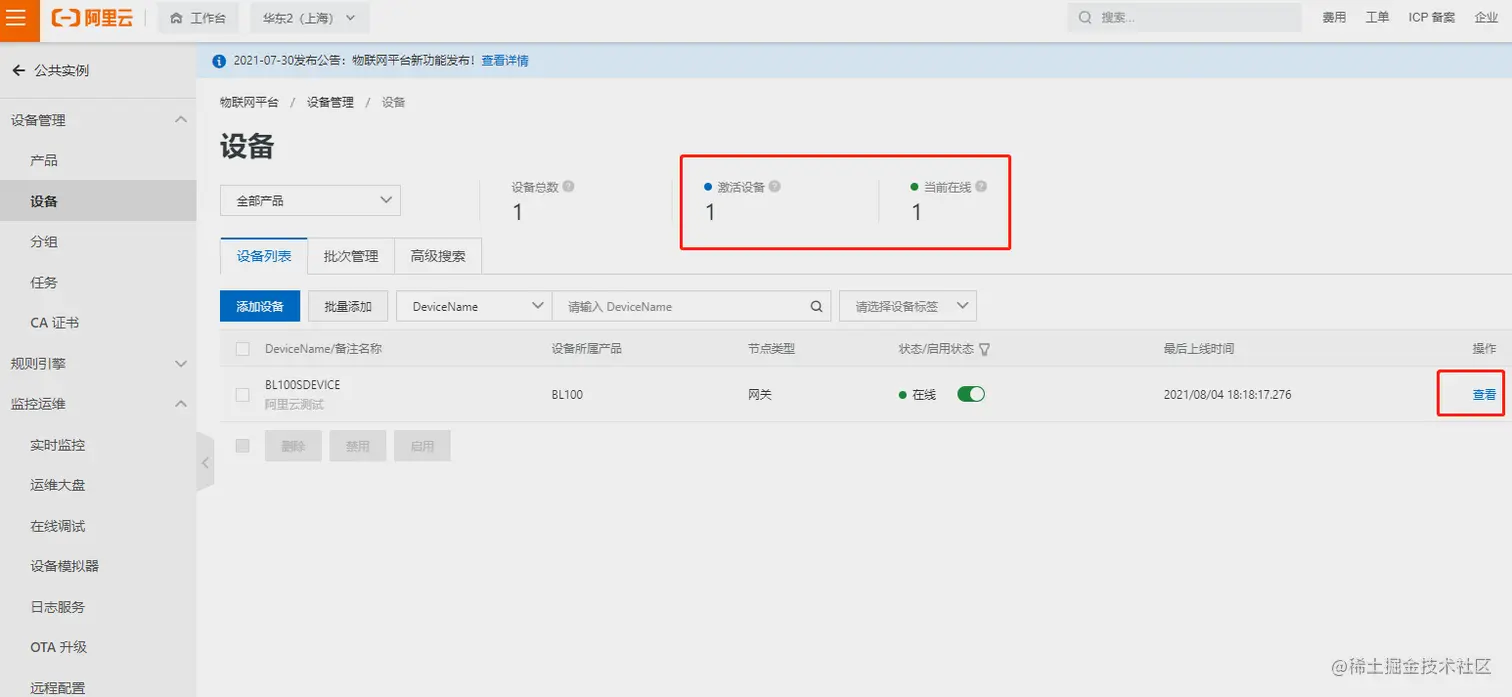

设备上线之前，显示未激活，成功连接后，能看到下图设备在线状态

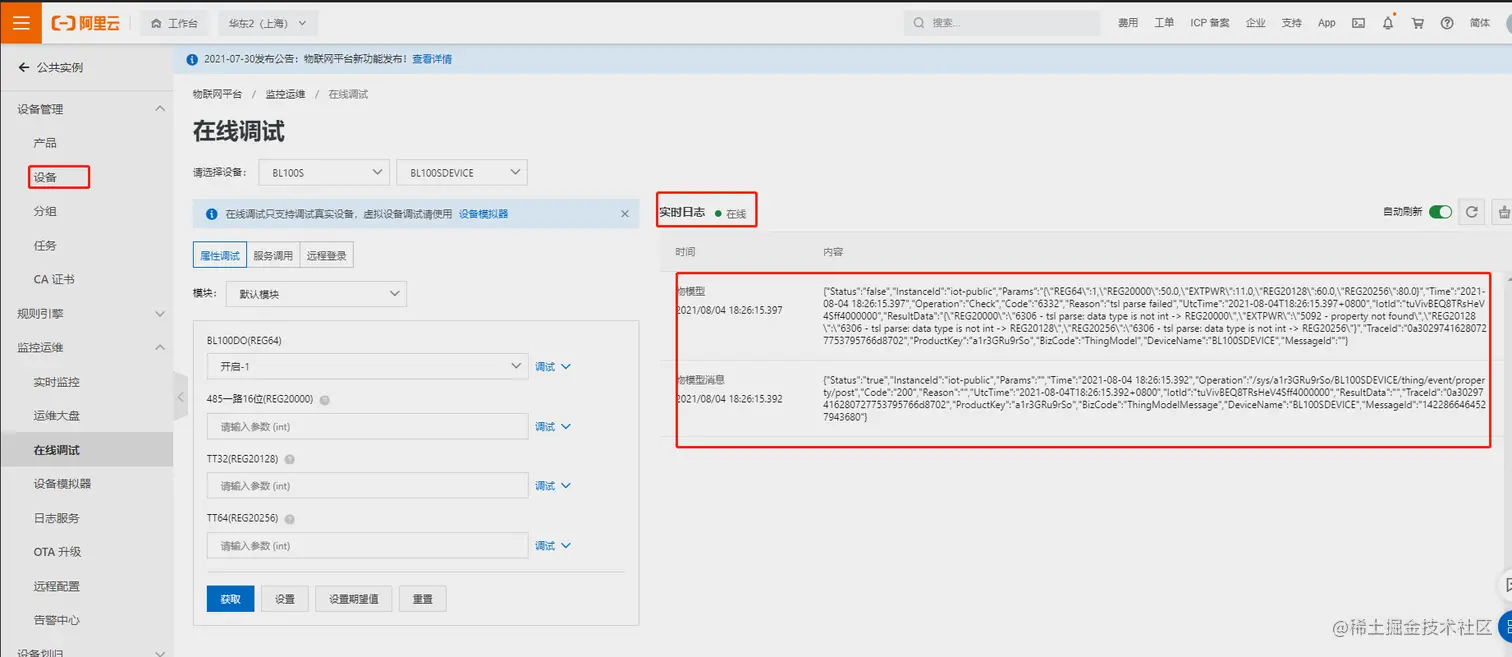

8、调试网关数据

在阿里云“在线调试”，可进行数据点查看，数据下发，等操作
