[Android进程间通信-3]bindService原理

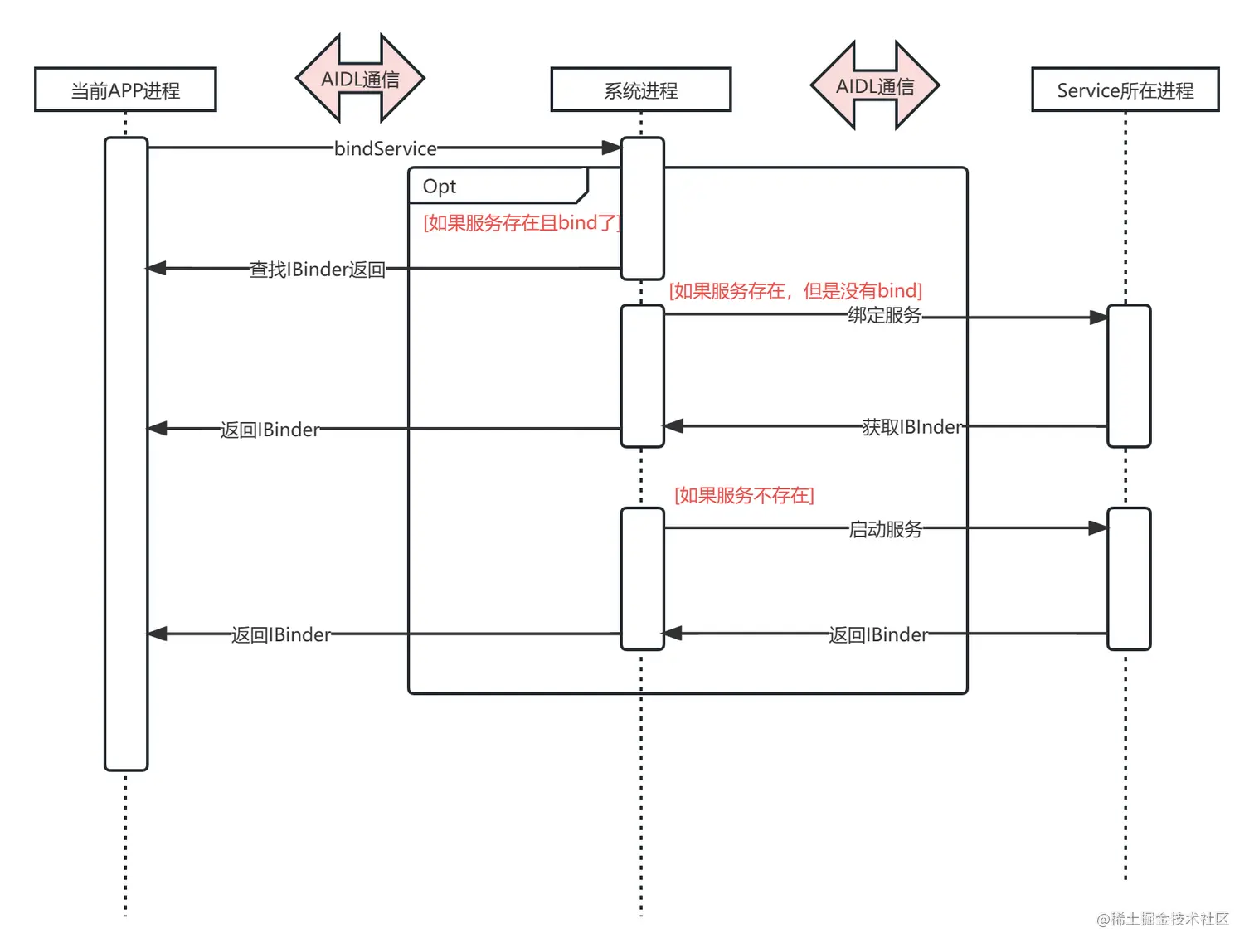

原理概述

    简单来说，发起bindservice的APP进程会传入ServiceConnection对象，然后通过AIDL方式 ，AMS会调用IServiceConnection中的connect方法传入目标服务的IBinder，connect方法中会调用serviceConnection回调将IBInder对象回传给APP进程。

    对于系统进程，通过AMS中的ActiveServices对象，判断服务是否启动，启动则直接通过IServiceConnection回调告知APP进程结果，并将绑定的binder回传过去。如果服务启动了，但是没有绑定，那么会先绑定服务，获取到IBinder，然后再通过IServiceConnection将IBInder回传过去。最后是针对没启动的服务，会先将服务启动，然后再回传IBinder。

详细流程

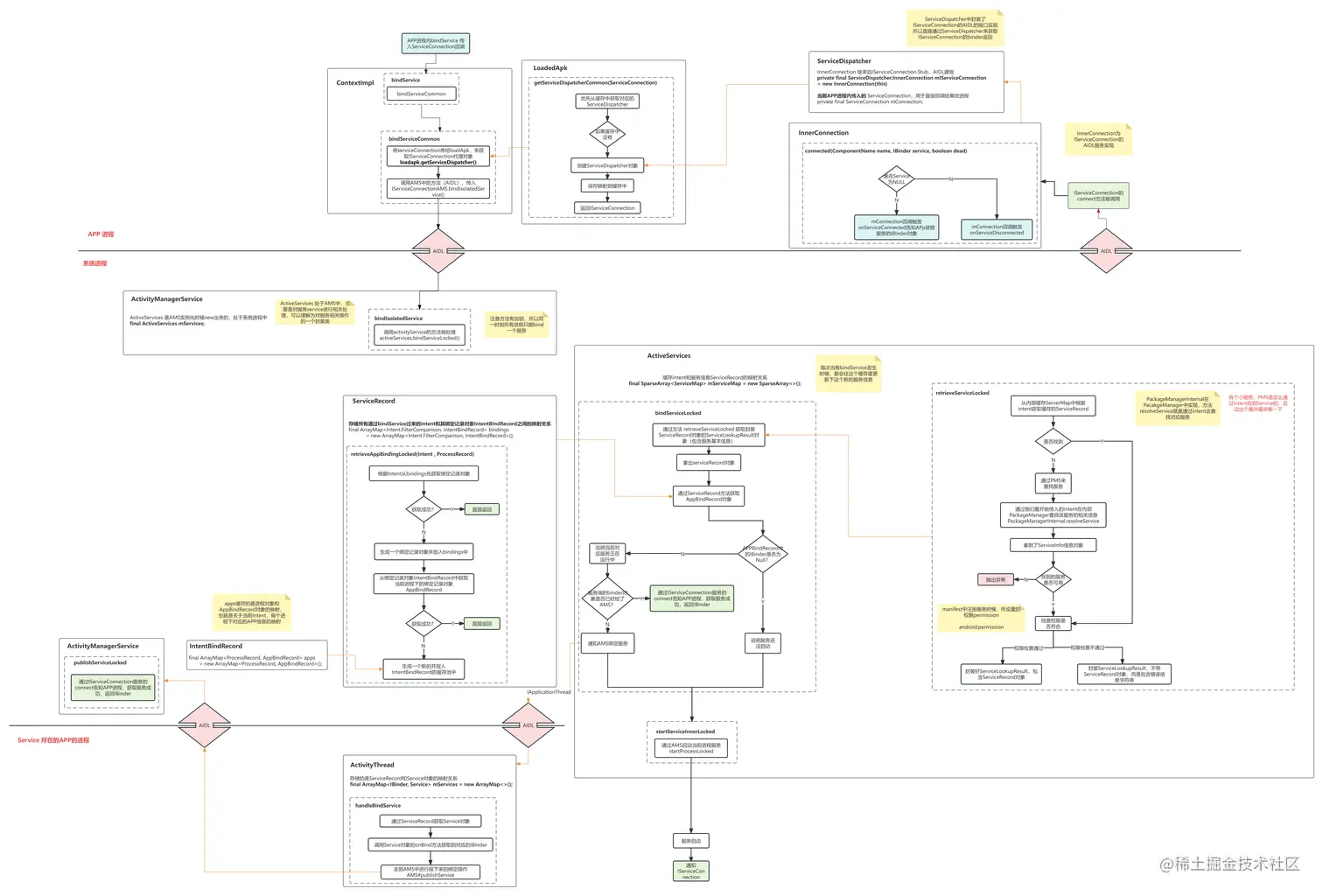

    下方是流程详细图。

APP进程中的对象

• ContextImpl

主要暴露接口给APP进程，由APP通过bindService方法传入ServiceConnection接口，通过该接口回调IBinder对象。同时，通过AIDL，将对应的IServiceConnection对象传给AMS，通知对应服务进行bind处理。

• LoadedApk

存活在APP进程，主要用于管理 ServiceDispatcher ，缓存传入的ServiceConncetion对象和ServiceDispatcher的映射关系。选择出IServiceConnection给ContextImpl。

• ServiceDispatcher

主要用于缓存IServiceConnection和ServiceConnection的映射关系。

• InnerConnection

App进程核心类，主要用于等待IServiceConnection接口被系统进程调用，connect方法被调用后，通过ServiceConnection告知APP进程，返回IBinder对象。

系统进程中的对象

• ActivityManagerService

在此处相当于一个对App进程的代理类，对服务的核心处理在ActiveServices中。

• ActiveServices

该类本质是用于管理服务的生命周期以及启动服务，对于bindservice来说，

1. 主要是判断目标service是否允许被APP进程bind,比如权限问题。
2. 判断目标服务是否已经启动
3. 判断目标服务是否已经绑定了该进程，是的话就直接返回IBInder。如果没绑定那么先进行绑定，再返回IBinder
4. 最后服务没启动的话，就直接启动服务进程，最后返回其IBinder。

• ServiceRecord

系统进程服务甚多，ServiceRecord主要用于记录服务，intent，APP进程和IServiceConnection的映射关系。

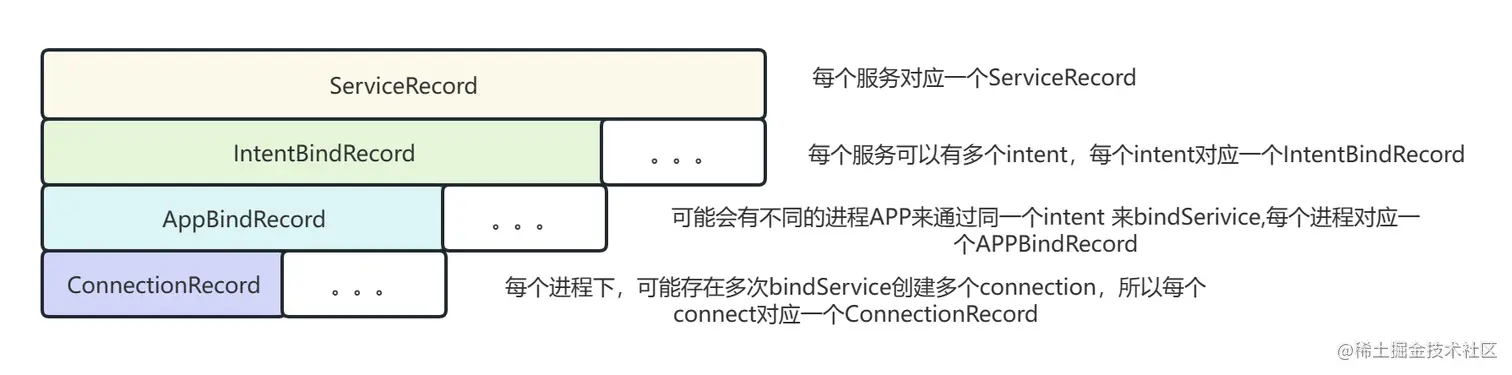

结构如下：

服务Service所在的进程

• ActivityThread

一个APP最开始的核心类，主要用于启动目标服务所在的APP进程。启动后通过AIDL告知AMS。AMS再对服务做处理回调IServiceConnection。
