1 什么是UML
UML-Unified Modeling Language 统一建模语言，又称标准建模语言。是用来对软件密集系统进行可视化建模的一种语言。UML的定义包括UML语义和UML表示法两个元素。
2 为什么要用UML
UML的目标是以面向对象图的方式来描述任何类型的系统，具有很宽的应用领域。
在一个软件系统开始写代码之前，使用UML建模，可以使我们对这个系统的架构有更为清晰的了解，降低系统开发的风险，好处大大的。
在软件系统开发期间，亦可以使用UML。
3 UML图具体有哪些

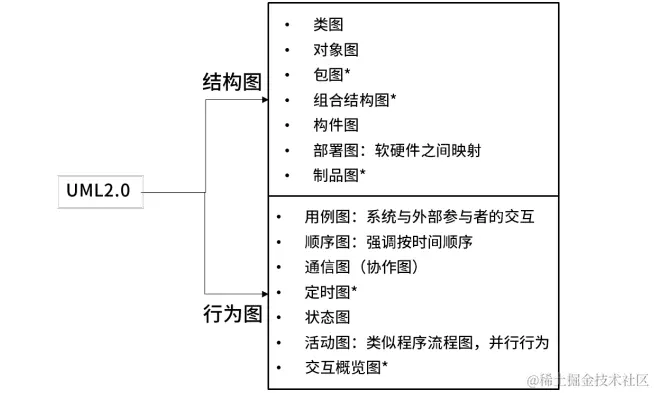

UML分为结构图与行为图两大类。
结构图包括：类图、对象图、包图、组合结构图、构件图、部署图、制品图；
行为图包括：用例图、顺序图、通信图、定时图、状态图、活动图、交互概念图；
3.1 ★类图
类图是面向对象方法的核心建模工具。
3.1.1 类的表示方法
如上所示，Employee 为类名，name、age、address 为属性，work()为方法。我们还看到前面有-、+ 这个的意思是：
+：表示public
-：表示private
：表示protected
属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]
方法的完整表示方式是： 可见性 名称(参数列表) [ ： 返回类型]
注意：
1，中括号中的内容表示是可选的
2，也有将类型放在变量名前面，返回值类型放在方法名前面
举个例子

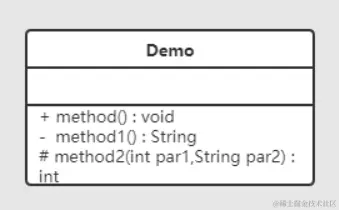

上图Demo类定义了三个方法：
method()方法：修饰符为public，没有参数，没有返回值。
method1()方法：修饰符为private，没有参数，返回值类型为String。
method2()方法：修饰符为protected，接收两个参数，第一个参数类型为int，第二个参数类型为String，返回值类型是int。
3.1.2 常见的类之间的关系
3.1.2.1 依赖关系
一个事物发生变化影响另一个事物。
耦合度最弱的一种关系，在代码中为某个类的方法通过局部变量、方法临时调用一下别的类（依赖类）的方法，来完成一些功能。

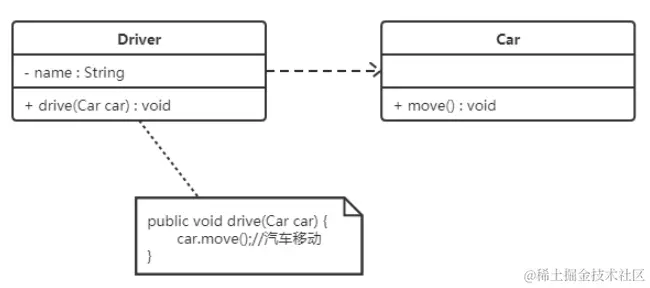

下图所示，Driver司机类调用Car类的move()方法来开车，也就是临时用一下车。
3.1.2.2 泛化关系
特殊/一般关系。是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系。
子类继承了父类的所有属性及方法。

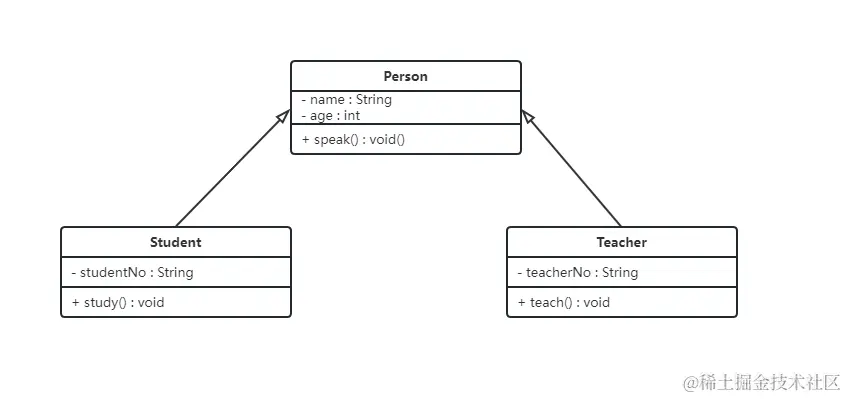

如下图所示，Student 类和 Teacher 类都是 Person 类的子类。
3.1.2.3 关联关系
描述了一组链，链是对象之间的连接。是一种拥有关系，它使得一个类知道另一个类的属性和方法。
- 单向关联
下图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。
- 双向关联

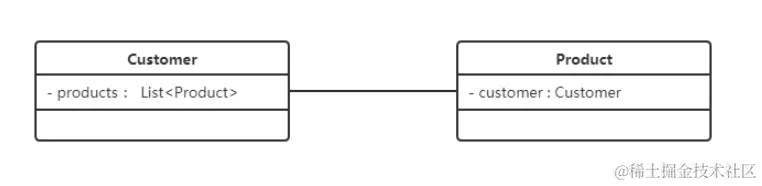

从下图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。

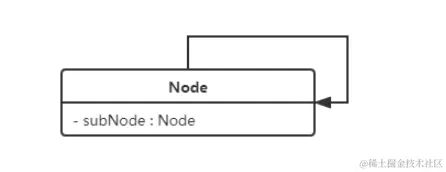

- 自关联
3.1.2.4 聚合关系
整体与部分生命周期不同。最弱的耦合关系，比如A聚合B，A和B分开后，B的生命周期依然在。

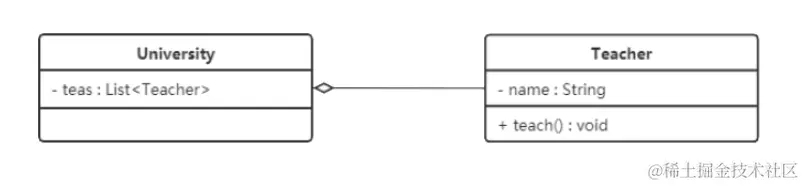

如下图所示，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。
3.1.2.5 组合关系
组合关系比聚合耦合要强，A与B组合，A没了，那对应的B也没了。

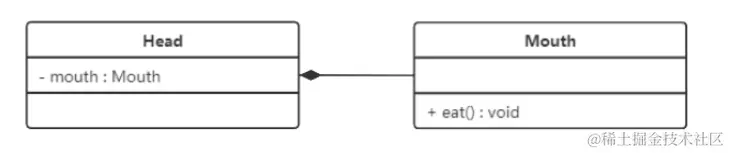

如下图所示，头和嘴的关系，没有了头，嘴也就不存在了。
3.1.2.6 实现关系
接口与类之间的关系。
在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

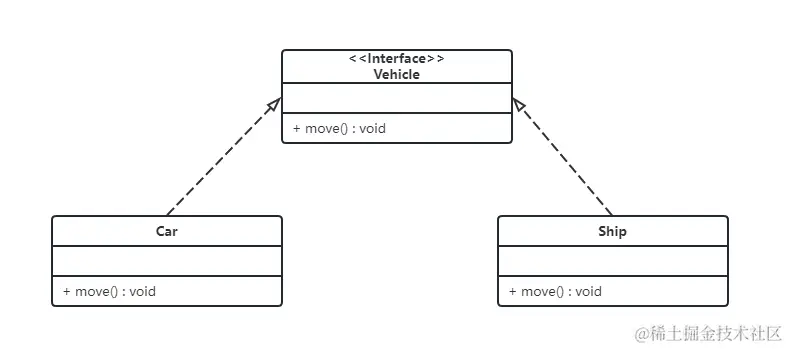

如下图所示，汽车和船是交通工具的泛化，汽车和船实现了交通工具。
3.2 ★对象图
对象图是类图的一个实例，是系统在某个时间点的详细状态的快照，描述一组对象及它们之间的关系。
也就是说将类图整合在了一起使用。
下面是个例子：
3.3 包图
3.4 组合结构图
待更新。
3.5 构件图（组件图）
待更新。
3.6 部署图
待更新。
3.7 制品图
待更新。
3.8 ★用例图（序列图）
待更新。
3.9 顺序图
待更新。
3.10 通信图
待更新。
3.11 定时图
待更新。
3.12 状态图（状态机图）
待更新。
3.13 活动图
待更新。
3.14 交互概念图
待更新。
4 参考
- UML之类图 UML之类图_uml类图_夜雨微澜°的博客-CSDN博客
- 掌握14种UML图，清晰图示 掌握14种UML图，清晰图示_Aiky哇的博客-CSDN博客
5 小结
类图、对象图、用例图重要些，多练多应用实际。
