smoothstep函数是GLSL中最重要的函数之一。它允许我们创建不同的形状，应用过渡效果，模糊图像等。然而，在大多数教科书中，并没有充分展示它的威力。本文旨在介绍其功能。

smoothstep 函数是 GLSL 中的内置函数，用于在两个值之间创建平滑的过渡。 它有三个参数： edge0，edge1 和 x。 edge0 和 edge1 设置过渡发生的范围， x 是要平滑的值。

smoothstep 函数对于小于 edge0 的 x 值返回 0.0，对于大于 edge1 的 x 值返回 1.0。对于 edge0 和 edge1 之间的 x 值， smoothstep 返回在 0.0 和 1.0 之间的平滑过渡。

推導

现在我们知道这个函数的效果，但它的公式是什么？我在Desmos中展示了结果，您可以尝试调整函数。

smoothstep

首先，我们简单创建两个函数：

图形中的函数如下所示：

www.desmos.com/calculator/…

控制x将它们组合在一起：

在 x 的合并之后：

www.desmos.com/calculator/…

为了清晰，我们用 k 替换 x。

我们希望 y 值在 0 和 1 之间受限。使用最大值和最小值来创建夹紧函数以帮助我们。

www.desmos.com/calculator/…

t1是斜率的偏移量变量。您可以控制它来查看变化。但是倾斜度是恒定的，因此我们需要另一个变量来控制它。

随着t2的增加，倾斜角度变平。两个变量是相互独立的，我们希望t1表示斜坡的起点，t2表示终点。

www.desmos.com/calculator/…

设置t1为0.5，t2为2。上面的图表显示当x为0.5时，k为0。当x为2时，y为1。为了使其平滑移动，将k与先前的函数组合：

漸变

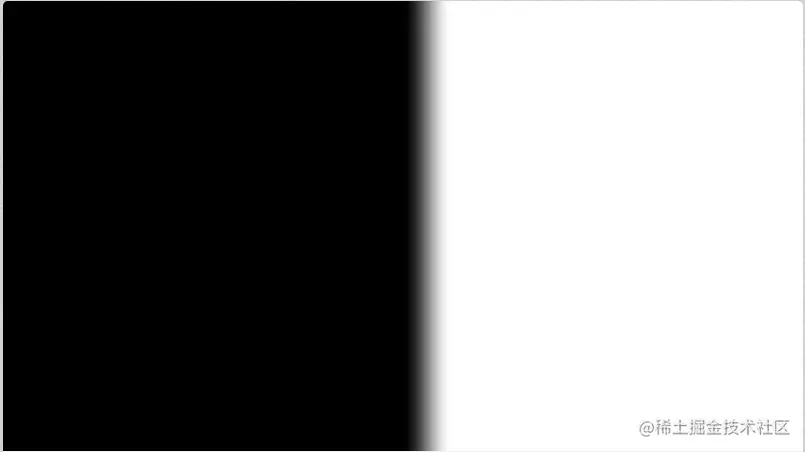

让我们在ShaderToy中玩shader。 smoothstep的最简单示例是渐变背景：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = fragCoord/iResolution.xy;

    vec3 col = vec3(.0);
    float i = smoothstep(.5, .56, uv.x);
    col = vec3(i);

    // Output to screen
    fragColor = vec4(col,1.0);
}

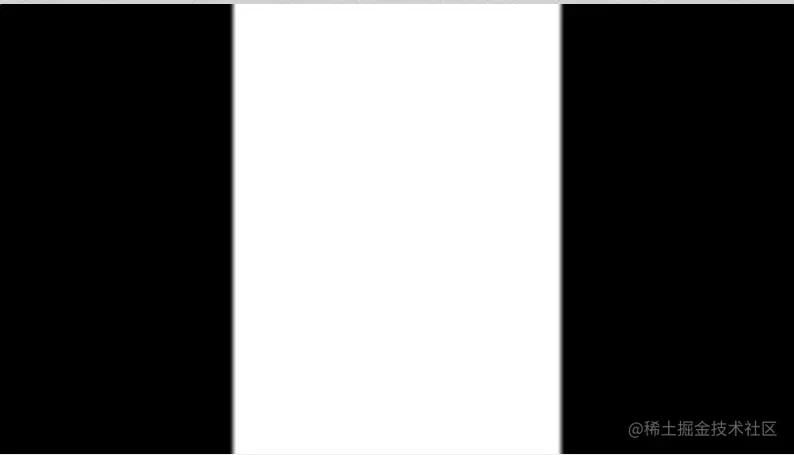

使用绝对值函数，我们可以制作一些形状：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = fragCoord/iResolution.xy;
    // make coordinate to be center
    uv -= .5;

    vec3 col = vec3(.0);
    float i = 1. - smoothstep(.2, .21, abs(uv.x));
    col = vec3(i);

    // Output to screen
    fragColor = vec4(col,1.0);
}

蛇叉

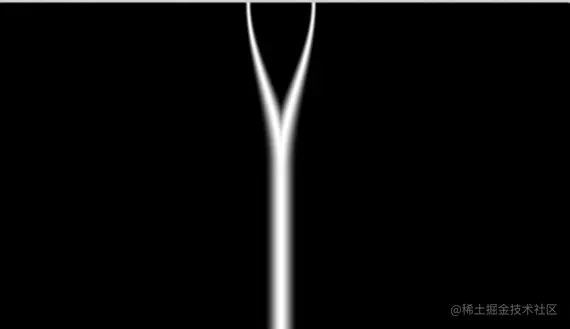

现在让我们制作一些复杂的东西。我们想要一个像这样的形状：

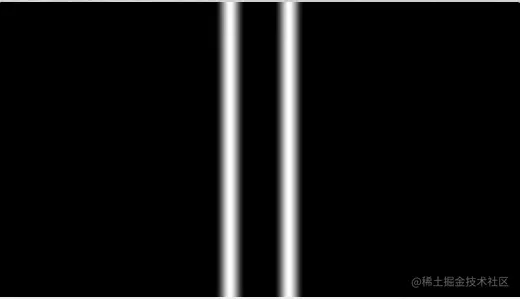

首先，我们制作两条带子：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = (fragCoord - .5 * iResolution.xy)/iResolution.y;
    vec3 col = vec3(0);
    float m = smoothstep(0.05, 0.0, abs(abs(uv.x) - .1));
    col += m;
    // Output to screen
    fragColor = vec4(col,1.0);
}

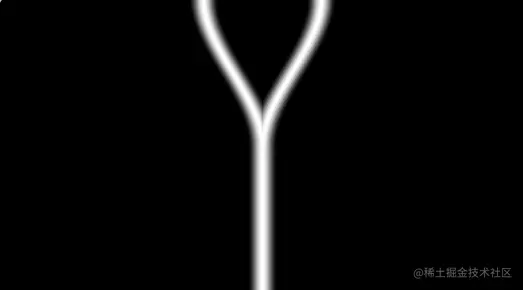

上面的代码中abs函数返回一个数的绝对值。在代码的上下文中，它被用来确定形状中心和每个像素之间的距离。通过取uv.x的绝对值并从0.1中减去它，我们可以创建以形状中心为中心的两个带。然后使用smoothstep函数在两个带之间创建平滑的过渡，从而得到一个弯曲的形状。我们想创建一个叉子，隨着uv.y 变化分离。为此，我们对偏移量进行了一些改变：

float m = smoothstep(0.05, 0.0, abs(abs(uv.x) - smoothstep(0., .5, uv.y) * .2));

0.2的乘法是为了减小smoothstep的值。

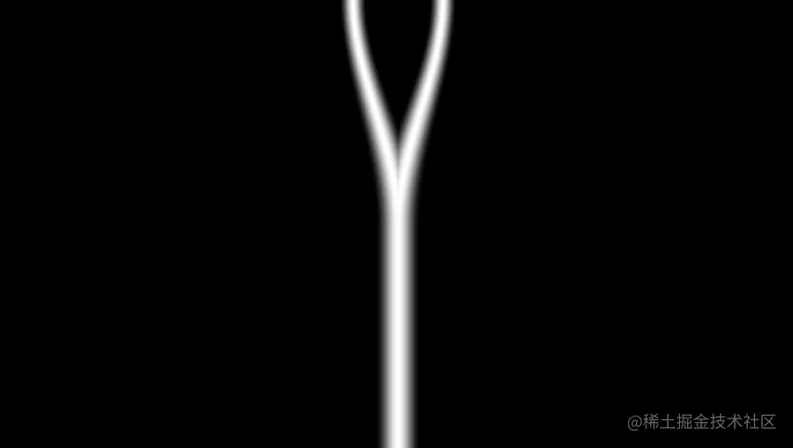

通过mix函数的帮助，我们可以给线条的大小加入一些渐变。

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = (fragCoord - .5 * iResolution.xy)/iResolution.y;
    vec3 col = vec3(0);
    float fork = smoothstep(0., .5, uv.y);
    float m = smoothstep(mix(.05, .03, fork), 0.0, abs(abs(uv.x) - smoothstep(0., .5, uv.y) * .1));
    col += m;
    // Output to screen
    fragColor = vec4(col,1.0);
}

Shadertoy
