25.1 总体介绍
25.1.1 概述
安全启动（Secure Boot）就是利用公私钥对启动部件进行签名和验证。启动过程中，前一个部件验证后一个部件的数字签名，验证通过后，运行后一个部件，验证不通过则启动失败。安全启动的作用是检测设备启动阶段固件（Fireware）以及软件是否被篡改，防止恶意软件侵入和修改。通过安全启动可以保证系统启动过程中各个部件的完整性，防止没有经过认证的部件被加载运行，从而防止对系统及用户数据产生安全威胁。安全启动是在UEFI启动方式上实现的，Legacy启动方式不支持安全启动。根据UEFI规定，主板出厂的时候可以内置一些可靠的公钥。任何想要在这块主板上加载的操作系统或者硬件驱动程序，都必须通过这些公钥的认证。物理机上的安全启动由物理BIOS完成，虚拟机的安全启动通过软件模拟。虚拟机安全启动流程与host安全启动流程一致，都遵循开源UEFI规范。虚拟化平台上的UEFI由edk组件提供，虚拟机启动时qemu将UEFI镜像映射到内存中，为虚拟机模拟固件启动流程，安全启动正是虚拟机启动过程中edk提供的一个安全保护能力，用来保护虚拟机OS内核不被篡改。安全启动验签顺序：UEFI BIOS->shim->grub->vmlinuz（依次验签通过并加载）。
| 中文 | 英文 | 缩略语 | 中文定义/描述 |
|---|---|---|---|
| 安全启动 | Secure boot | Secure boot | 安全启动就是启动过程中，前一个部件验证后一个部件的数字签名，验证通过后，运行后一个部件，验证不通过就停下来。通过安全启动可以保证系统启动过程中各个部件的完整性。 |
| 平台密钥 | Platform key | PK | OEM厂商所有，必须为 RSA 2048 或更强，PK为平台拥有者和平台固件之间建立可信关系。平台拥有者将PK的公钥部分PKpub注册到平台固件中，平台拥有者可以使用PK的私有部分PKpriv来改变平台的拥有权或者注册KEK密钥。 |
| 密钥交换密钥 | Key exchange key | KEK | KEK为平台固件和OS之间创建可信关系。每一个操作系统和与平台固件通信的第三方应用在平台固件中注册KEK密钥的公共部分KEKpub。 |
| 签名数据库 | Database white list | DB | 存储验证shim、grub、vmlinuz等组件的密钥。 |
| 签名吊销数据库 | Database black list | DBx | 存储吊销的密钥。 |
25.1.2 功能说明
本次实现的虚拟机安全启动特性基于edk开源项目。非安全启动模式下，Linux基本流程如下：
图 1 系统启动流程图
安全启动模式下UEFI BIOS启动后加载的首个组件是系统镜像中的shim，shim与UEFI BIOS进行交互获取存储在UEFI BIOS变量db里面的密钥对grub进行验证，加载grub后同样调用密钥和认证接口对kernel进行验证。Linux启动流程如下：
图 2 安全启动流程图
从整体处理流程上来看，安全启动特性包含多个关键场景，根据场景分析和系统分解，安全启动特性涉及以下几个子系统：UEFI BIOS校验shim，shim校验grub，grub校验kernel。UEFI BIOS对shim进行验证，验证通过则启动shim，不通过则提示错误，无法启动。Shim需要在镜像编译制作过程中使用私钥进行签名，公钥证书导入UEFI BIOS变量区DB中。Shim启动后验证启动grub，验证通过则启动grub，不通过则提示错误，无法启动。Grub需要在镜像编译制作过程中进行签名，使用和shim一样的公私钥对。Grub启动后检查调用shim注册在UEFI BIOS的认证接口和密钥对kernel进行验证，通过则启动内核，不通过则提示错误，grub需要在镜像编译制作过程中进行签名，使用和shim一样的公私钥对。
25.1.3 约束限制
- 在不支持安全启动的UEFI BIOS上运行，对现有功能没有影响，业务无感知。
- 安全启动特性依赖UEFI BIOS，必须在UEFI支持此功能的条件下才能发挥作用。
- 在UEFI BIOS开启安全启动的情况下，如果相关部件没有签名或签名不正确，则无法正常启动系统。
- 在UEFI BIOS关闭安全启动的情况下，启动过程的验证功能都会被关闭。
- 安全启动验证链后半段，即shim->grub->kernel引导内核启动这部分的验证链由操作系统镜像实现，若操作系统不支持引导内核安全启动过程，则虚拟机安全启动失败。
- 当前不提供x86架构使用nvram文件配置虚拟机安全启动
25.2 安全启动实践
虚拟机安全启动依赖于UEFI BIOS的实现，UEFI BIOS镜像通过edk rpm包安装，本节以AArch64为例对虚拟机安全启动进行配置。
25.2.1 虚拟机配置
edk rpm包中的组件安装于/usr/share/edk2/aarch64目录下，包括QEMU_EFI-pflash.raw和vars-template-pflash.raw。虚拟机启动UEFI BIOS部分xml配置如下：
<os>
<type arch='aarch64' machine='virt'>hvm</type>
<loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
<nvram template='/usr/share/edk2/aarch64/vars-template-pflash.raw'>/path/to/QEMU-VARS.fd</nvram>
</os>
其中/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw为UEFI BIOS镜像路径。/usr/share/edk2/aarch64/vars-template-pflash.raw为nvram镜像模板路径，/path/to/QEMU-VARS.fd为当前虚拟机nvram镜像文件路径，用于保存UEFI BIOS系统中的环境变量。
25.2.2 证书导入
虚拟机安全启动时的证书从BIOS界面导入，在证书导入前需要将证书文件导入到虚拟机中。可以通过挂载磁盘的方式将证书文件所在目录挂载到虚拟机中，例如制作包含证书的镜像，并在虚拟机的配置文件xml中配置挂载该镜像：
制作证书文件镜像
# dd of='/path/to/data.img' if='/dev/zero' bs=1M count=64
# mkfs.vfat -I /path/to/data.img
# mkdir /path/to/mnt
# mount /path/to/data.img /path/to/mnt/
# cp -a /path/to/certificates/* /path/to/mnt/
# umount /path/to/mnt/
其中，/path/to/certificates/为证书文件所在路径，/path/to/data.img为证书文件镜像所在路径，/path/to/mnt/为镜像挂载路径。
在虚拟机xml文件中配置挂载该镜像
<devices>
<disk type='file' device='disk'>
<driver name='qemu' type='raw' cache='none' io='native'/>
<source file='/path/to/data.img'/>
<target dev='sdc' bus='scsi'/>
<boot order='2'/>
<readonly/>
</disk>
</devices>
启动虚拟机，导入PK证书，流程如下(KEK证书，DB证书导入方式相同)：
虚拟机启动后，点击F2进入bios界面
图 1 进入bios界面
图 2 进入Device Manager

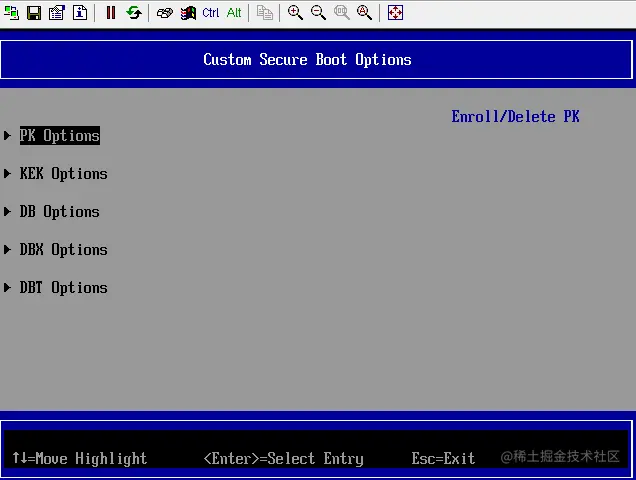

图 3 进入Custom Secure Boot Options
图 4 进入PK Options

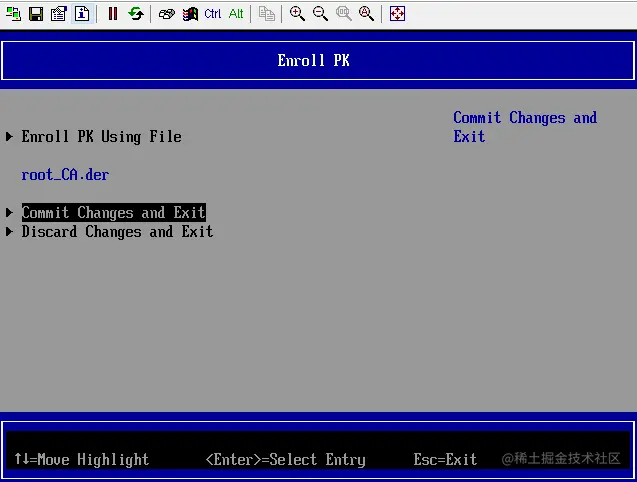

图 5 Enroll PK
在File Explorer界面可以看到很多磁盘目录，其中包括我们通过磁盘挂载的证书文件目录
图 6 File Explorer
在磁盘目录中选择要导入的PK证书
图 7 进入证书所在磁盘
图 8 选择Commit Changes and Exit保存导入证书
导入证书后，UEFI BIOS将证书信息以及安全启动属性写入nvram配置文件/path/to/QEMU-VARS.fd中，虚拟机下一次启动时会从/path/to/QEMU-VARS.fd文件中读取相关配置并初始化证书信息以及安全启动属性，自动导入证书并开启安全启动。同样，我们可以将/path/to/QEMU-VARS.fd作为其他相同配置虚拟机的UEFI BIOS启动配置模板文件，通过修改nvram template字段使其他虚拟机启动时自动导入证书并开启安全启动选项，虚拟机xml配置修改如下：
<os>
<type arch='aarch64' machine='virt'>hvm</type>
<loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
<nvram template='/path/to/QEMU-VARS.fd'></nvram>
</os>
25.2.3 安全启动观测
正确配置虚拟机并导入PK、KEK、DB证书后，虚拟机将以安全启动的方式运行。可以通过在虚拟机配置文件xml中配置串口日志文件观测虚拟机是否为安全启动，串口日志文件的配置方式如：
<serial type='file'>
<source path='/path/to/log_file' append='on'/>
</serial>
虚拟机加载系统镜像成功后，当串口日志文件中出现"UEFI Secure Boot is enabled"信息时，表明虚拟机当前为安全启动。
