一、背景

一般随着公司业务蒸蒸日上，精细化运营会越发的重要；现在很火的一个概念叫做“数据驱动业务“，驱动的方式多种，常见的有即席查询，取数分析，报表分析等；一般对于数据分析工具都要求：数据准确性，时效性，信息完整性，分析功能多样性；本文将介绍如何设计一个满足以上特性的报表系统；

二、系统设计

2.1 系统目标

作为报表系统，从功能层面和易用性层面都对报表提出了较高的要求，具体包括：

顺畅的协助流程，满足数据开发和报表开发人员之间的交互
丰富的分析函数，满足业务多样性，包括各种衍生指标、维度；
接入多种数据源，屏蔽底层数据源的异构性
丰富的可视化组件（饼图，直方图，散点图，热力图，桑基图等）

2.2 系统概念

为更好的介绍BI工具系统设计，需先了解数据集，配置面板等概念

2.2.1 数据集

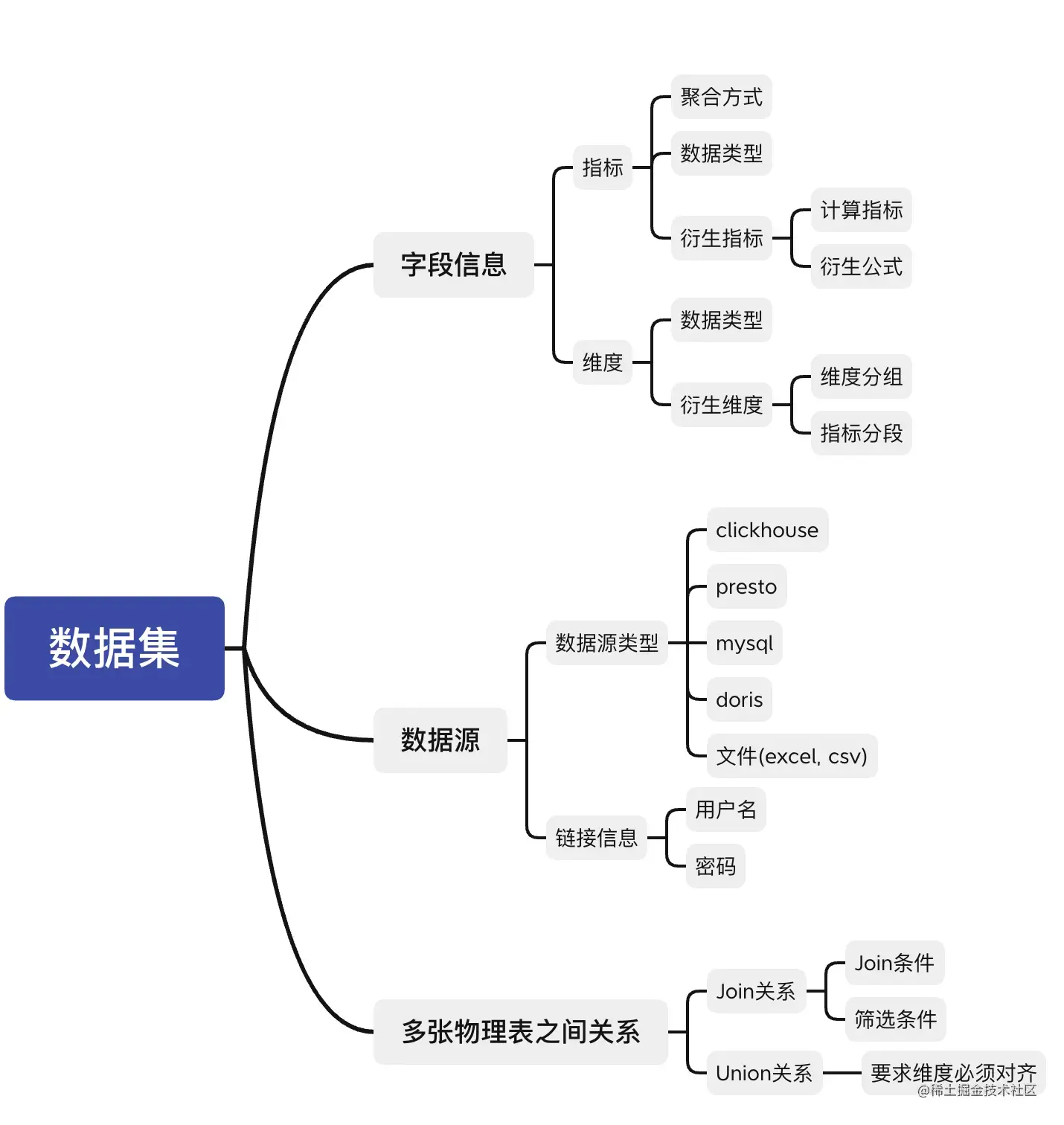

数据集是数据的定义阶段，其中的数据定义包括：数据集对应的字段信息和数据源信息；字段信息包括指标、衍生指标、维度、衍生维度等信息；数据源信息是描述数据的存放地点和方式，比如mysql的某一张表；数据集的描述如下所示：在上图中我们还可以根据元数据来源分为物理元数据、分析元数据：

物理元数据：跟数据源相关，一般不会改变，比如mysql库中某一张表，或者某几张表的Join关系
分析元数据：比如衍生指标、衍生维度等、指标维度名称，用户在定义数据集的时候，可以根据需要增删

2.2.2 配置面板

配置面板上能够承载用户生产报表的部分功能，用户通过拖动，点选等方式可以设置查询的指标、维度、分析方法等，然后将查询的数据返回给前端，前端进行展示，这块的功能比较多，但都比较简单，业内中做的比较好的有quickBI的分析办，网易有数的分析版，Tableau的面板等，都可以参考，这里放一个：quickBI的地址方便大家查看；

2.3 系统各模块


2.3.1 模型管理

模型管理包含三部分信息，用户配置数据源信息、指标维度矩阵（是数据集的支撑）、权限；

数据源信息主要包含数据源类型，连接地址，用户名，密码等信息；
指标维度矩阵的配置包含，关联的数据源，字段是指标还是维度，矩阵是的星型模型/雪花模型是怎样关联的，计算指标，衍生指标，默认格式等信息；
权限包含两个方面，查询该指标维度矩阵要求的权限，某一个字段查询要求的权限，比如支持某个模型的查询要求必须拥有人员相关的组织权限；该部分的代码主要是增删改查，实现逻辑比较简单；

2.3.2 查询引擎

2.3.2.1 逻辑建模

BI工具的前后端可以约定使用json的形式来描述查询的DSL，描述查询的指标、维度、查询条件、分析方法，简单一个DSL Demo如下:

json
复制代码
{
  "indices": [],
  "dims": [],
  "filters": [],
  "dataSet": "dataSetId",
  "functions": [
    {
      "funcType": "同环比",
      "index": "index1",
      "offset": "7day"
    }
  ]
}

BI查询engine需要将查询将上述描述的DSL转化成查询MySQL、Clickhouse、Hive等数据源是SQL，这个是查询engine解决的最重要问题。
参考OLAP分析数据库查询engine的实现方式，所以BI工具的查询engine也可以通过这种方式实现，将查询的DSL解析成一棵最基本的算子树，然后再基于这个算子树应用优化规则，最终将其转换成满足底层查询数据源满足的语法。（ps：有可能整个查询意图无法完全下推到数据源，那么需要将整体查询拆分成多个部分，分别下推到数据源，然后再在查询engine内链接数据）BI工具查询模型如下：

算子表达式.png 如上图所示整体过程分为三个步骤：

根据查询DSL生成基础的逻辑查询计划（UnResolvedLogicalPlan）；
使用分析规则，根据业务规则转化算子树，让其能够表达出完整的业务含义；DSL中的functions字段，大多都需要优化规则来实现；比如同环比，占比规则等，得到逻辑查询计划（LogicalPlan）；
将逻辑计划实现成对应的Operator，物理查询计划（PhysicalPlan）；物理查询计划节点由Operator构成；

2.3.2.2 业务分析规则

分析方法是BI工具平台中重要的组成部分，用户在配置面板中配置了需要查询一个指标的同环比，查询引擎应该做哪些工作？答案是查询引擎需要增加一个对应分析规则，分析规则会遍历LogicalPlan，将其修改成能表达同环比的含义；
BI工具对应的业务环境复杂，分析方法也会有很大的差异，分离出规则表示分析方法，能够很好的做到动静分离，增加代码可维护性，不能因为某一次改动，影响到整个业务系统的使用；同时也能满足快速的业务变化，增加或者删除分析方法；
如2.3小节图中所示，分析规则输出是一个LogicalPlan，输出也是一个LogicalPlan；每一个公司针对自己特殊的分析场景，都会有比较特殊的分析规则，这里列举一些比较常见的分析规则；

派生维度规则（指标是否合法，类型是否正确）
强制维度规则（一般为了保证权限、或者查询效率，通常一些查询都要带有必选维度）
派生指标维度解析规则（派生指标需要转化成原子指标，才能下推到数据源查询）
维度打平规则（用于处理级联维度情况下，选择level=1,value="dim1"时，将其转换成对应的级联维度上）
维度下钻规则（用于处理级联下转时，转化成对应的查询语句）
指标维度元数据匹配规则（匹配选择的指标维度到具体的物理表字段和类型）
维度分组规则（生成分组维度）
复合指标计算下推规则（生成符合数据源格式的复合指标计算公式）
同环比规则（生成Join逻辑计划）
维度扩展规则（根据维值Id，Join获取维值的Value）
内存计算规则（无法下推的复合指标，生成对应的计算表达式算子节点MemoryPlan）

每一个规则之间独立，可以保证代码灵活的扩展性，适应快速变化的需求；

2.3.2.3 物理建模

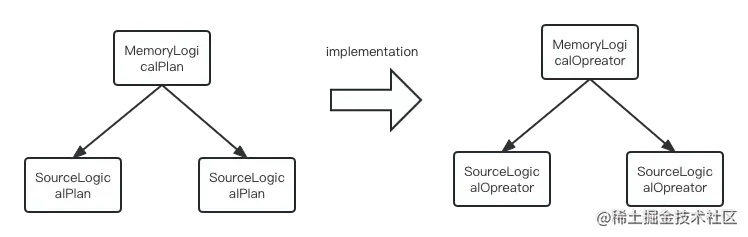

物理建模层上接逻辑建模层产生的结果，可能是一个或者多个LogicalPlan，若是多个的话则是一棵树；并且将对应的LogicalPlan 转化成对应的Opreator，比如：


2.3.2.4 计算建模

Operator 作为物理查询计划的零件，同时也是计算建模零件，参考火山模型，抽象三种Operator：SourceOperator表示是第一个节点，用于读取数据源；MemoryOperator用于读取其他Operator的结果，内存计算；OutputOperator用于读取数据，作为最后一个节点输出；Operator的顶层接口是:

java
复制代码
public abstract DataStruct execute(List<DataStruct> list) throw Exception

根据DAG，执行的过程由叶子节点开始执行，然后父节点，最后根节点输出结果；整个执行过程参考volcano模型设计；

2.3.2.5 数据源连接器

参考Presto设计，数据源连接器的主要作用是为了屏蔽不同数据源连接的异同，通过统一的接口，操作数据源；为上层从数据源读取数据提供一个一致的接口；通过抽象该接口，物理建模层的SourceOperator可通过对应的Connector.source(queryInfo) 获取对应的数据；

java
复制代码
public abstract DataStruct source(QueryInfo queryInfo) throw Exception

2.3.2.6 系统资源管控

内存限制使用.png 为保证服务的稳定性，若查询的数据使用内存过大，可以通过杀死线程，释放内存来保证服务的稳定性；其中内存的估算部分是基于RamUsageEstimator实现，但是不会估算整个所有结果的大小，这样会产生严重的性能问题，只会随机抽取几条数据，计算每条数据大小的平均值，然后在估算总结果的大小；
