Flutter 组件树绘制流程

WhiteMonkey
86 阅读11分钟

绘制相关实现在渲染对象RenderObject中，RenderObject中和绘制相关的主要属性有：

  • layer
  • isRepaintBoundary(bool类型)
  • needsCompositing（bool类型）

绘制边界概念：将isRepaintBoundary属性值为true的RenderObject节点称为绘制边界节点。

RepaintBoundary

Flutter自带的一个RepaintBounary组件，它的功能就是向组件树中插入一个绘制边界节点。

组件树绘制流程（非完整,忽略层合成）

Flutter 第一次绘制时，会从上到下开始递归的绘制子节点，每当遇到一个边界节点，则判断如果该边界节点的layer属性为空（类型ContainerLayer），就会创建一个新的OffsetLayer并赋值给它；如果不为空，则直接使用它。然后会将边界节点的layer传递给子节点，接下来有两种情况：

  1. 如果子节点是非边界节点，且需要绘制，则会在第一次绘制时：
    1. 创建一个Canvas对象和一个PictureLayer，然后将它们绑定，后续调用Canvas绘制都会落到和其绑定的PictureLayer上。
    2. 接着将这个PictureLayer加入到边界节点的layer中。
  2. 如果不是第一次绘制，则复用已有的PictureLayer和Canvas对象。
  3. 如果子节点是边界节点，则对子节点递归上述过程。当子树的递归完成后，就要将子节点的layer添加到父级layer中。

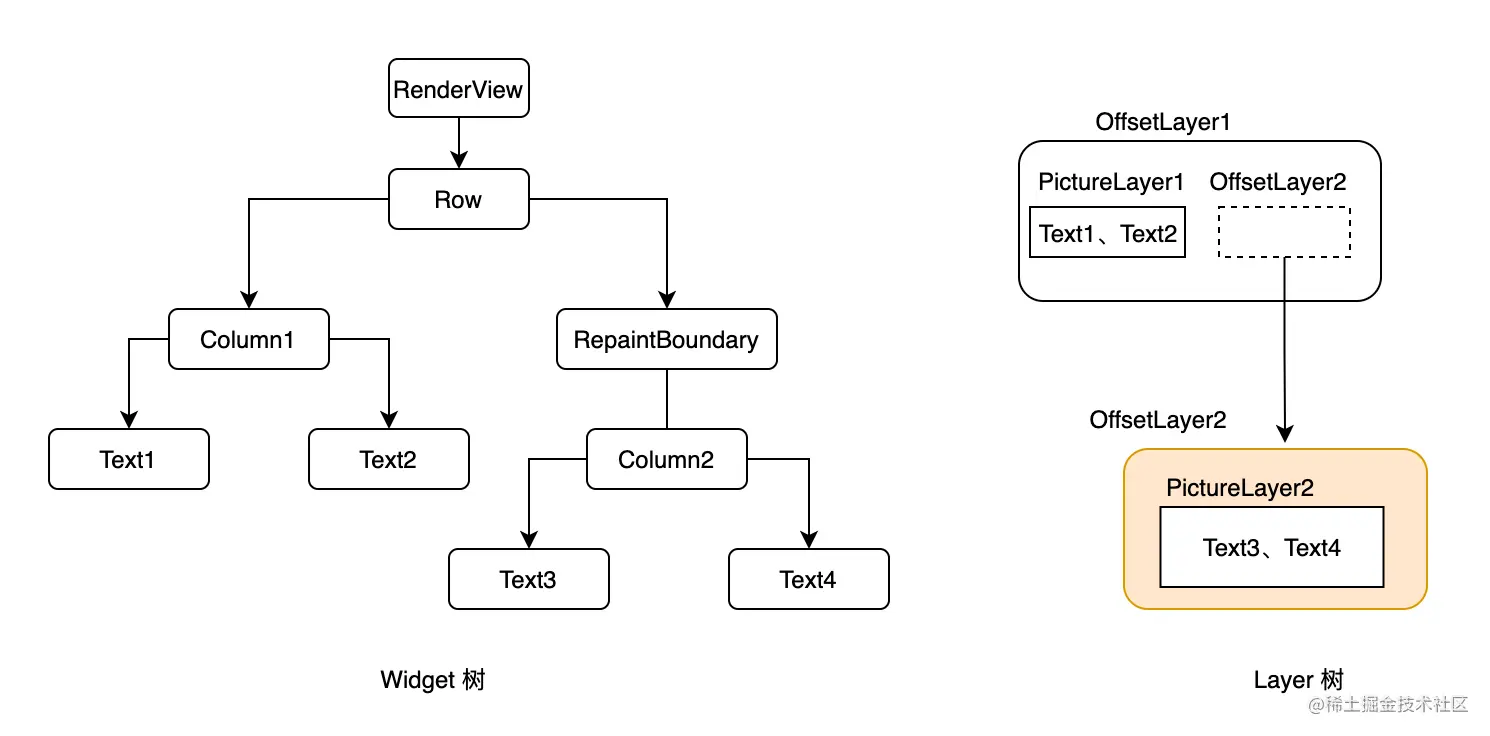

整个流程执行完成后就生成了一颗Layer树。如下图，左边是widget树，右边是最终生成的Layer树。


  1. RenderView是Flutter应用的根节点，绘制会从它开始，因为它是一个绘制边界节点，在第一次绘制时，会为它创建一个OffsetLayer，记为OffsetLayer1，接下来OffseLayer1会传递给Row。
  2. 由于Row是一个容器类组件，且不需要绘制自身，那么接下来它会绘制自己的子Widget，它有两个子Widget，先绘制第一个Column1，将OffsetLayer1传给Column1，而Column1也不需要绘制自身，那么它又会将OffsetLayer1传递给第一个子节点Text1.
  3. Text需要绘制文本，它会使用OffsetLayer1进行绘制，由于OffsetLayer1是第一次绘制，所以会新建一个PictureLayer1和一个Canvas1，然后将Canvas1和PictureLayer1绑定，接下来文本内容通过Canvas1对象绘制，Text1绘制完成后，Column1又会将OffsetLayer1传给Text2.
  4. Text2也需要使用OffsetLayer1绘制文本，但是此时OffsetLayer1已经不是第一次绘制，所以会复用之前的Canvas1和PictureLayer1，调用Canvas1来绘制文本。
  5. Column1的子节点绘制完成后，PictureLayer1上承载的是Text1和Text2的绘制产物。
  6. 接下来Row完成了Column1的绘制后，开始绘制第二个子节点RepaintBoundary，Row会将OffsetLayer1传递给RepaintBoundary，由于它是一个绘制边界节点，且是第一次绘制，则会为它创建一个OffsetLayer2，接下来RepaintBoundary会将OffsetLayer2传递给Column2，和Column1不同的是，Column2会使用OffsetLayer2而不是OffsetLayer1去绘制Text3和Text4.
  7. 当RepaintBoudary的子节点绘制完成时，要将RepaintBoundary的layer（OffsetLayer2）添加到父级Layer（OffsetLayer1）中。

至此，整棵组件树绘制完成，生成了一棵右图所示的Layer树。需要说明的是PcitureLayer1和OffsetLayer2是兄弟关系，它们都是OffsetLayer1的孩子。可以发现：同一个Layer是可以多个组件共享的，比如Text1和Text2共享PictureLayer1.
由于共享，所以当Text1发生变化时，Text2也会跟着重绘。这样似乎会消耗资源，但是需要注意的是如果Layer太多时Skia会更消耗资源，所以只能是弃芝麻保西瓜。

发起重绘

RenderObject是通过调用markNeedsRepaint来发起重绘请求的。先来梳理一下，如果发生绘制，应该怎么走流程。

首先，绘制过程存在Layer共享，所以重绘时需要重绘所有共享同一个Layer的组件。比如上面Text1变化了，Text2也会跟着重绘。可以看出，OffsetLayer1的拥有者是根节点RenderView，它同时是Text1和Text2的第一个父级绘制边界点，通用OffsetLayer2也是Text3和Text4的第一个父级绘制边界点，因此：当一个节点需要重绘时，得找到离它最近的第一个父级绘制边界点，然后让他重绘即可，而markNeedsRepaint正是完成这个过程，当第一个节点调用了它时：

  1. 会从当前节点一直往父级查找，直到找到一个绘制边界点时终止查找，然后会将该绘制边界点添加到PiplineOwner的_nodesNeedingPaint列表中（保存需要重绘的绘制边界点）。
  2. 在查找过程中，会将自己到绘制边界节点路径上所有节点的_needsPaint属性置为true，表示需要重新绘制。
  3. 请求新的frame，执行重新绘制流程。

markNeedsRepaint删减后的核心代码：

void markNeedsPaint() {
  if (_needsPaint) return;
  _needsPaint = true;
  if (isRepaintBoundary) { // 如果是当前节点是边界节点
      owner!._nodesNeedingPaint.add(this); //将当前节点添加到需要重新绘制的列表中。
      owner!.requestVisualUpdate(); // 请求新的frame，该方法最终会调用scheduleFrame()
  } else if (parent is RenderObject) { // 若不是边界节点且存在父节点
    final RenderObject parent = this.parent! as RenderObject;
    parent.markNeedsPaint(); // 递归调用父节点的markNeedsPaint
  } else {
    // 如果是根节点，直接请求新的 frame 即可
    if (owner != null)
      owner!.requestVisualUpdate();
  }
}

需要注意的是，当前版本的Flutter中是永远不会走到最后一个else分之的，因为当前版本中的根节点是一个RenderView，而该组件的isRepaintBoundary属性为true，所以如果调用renderView.markNeedsPaint()是会走到isRepaintBoundary为true的分支。

请求新的frame后，下一个frame到来时就会走drawframe流程，drawFrame中和绘制相关的涉及flushCompositingBits、flushPaint和compositeFrame三个函数，而重新绘制流程在flushPaint中，flushCompositingBits，它涉及组件树中Layer的合成。

flushPaint流程

  1. 遍历需要绘制的节点列表，然后逐个开始绘制。
final List<RenderObject> dirtyNodes = nodesNeedingPaint;
for (final RenderObject node in dirtyNodes){
  PaintingContext.repaintCompositedChild(node);
}

注意：组件树中某个节点要更新自己时会调用markNeedsRepaint方法，而该方法会从当前节点一直往上查找，直到找到一个isRepaintBoudary为ture的节点，然后会将该节点添加到nodesNeedingPaint列表中，因此，nodesNeedingPaint中的节点的isRepaintBoundary必然为true，换句话说，能被添加到nodesNeedingPaint列表中的节点都是绘制边界。继续看PaintingContext.repaintCompositedChild函数的实现：

static void repaintCompositedChild( RenderObject child, PaintingContext? childContext) {
  assert(child.isRepaintBoundary); // 断言：能走的这里，其isRepaintBoundary必定为true.
  OffsetLayer? childLayer = child.layer;
  if (childLayer == null) { //如果边界节点没有layer，则为其创建一个OffsetLayer
    final OffsetLayer layer = OffsetLayer();
    child.layer = childLayer = layer;
  } else { //如果边界节点已经有layer了（之前绘制时已经为其创建过layer了），则清空其子节点。
    childLayer.removeAllChildren();
  }
  //通过其layer构建一个paintingContext，之后layer便和childContext绑定，这意味着通过同一个
  //paintingContext的canvas绘制的产物属于同一个layer。
  paintingContext ??= PaintingContext(childLayer, child.paintBounds);

  //调用节点的paint方法,绘制子节点（树）
  child.paint(paintingContext, Offset.zero);
  childContext.stopRecordingIfNeeded();//这行后面解释
}

可以看到，在绘制边界节点时会首先检查其是否有layer，如果没有就会创建一个新的offsetLayer给它，随后会根据该offsetLayer构建一个PaintingContext对象（记为Context），之后子组件在获取context的Canvas对象时会创建一个PictureLayer，然后再创建一个Canvas对象和新创建的PictureLayer关联起来，意味着后续通过同一个paintingContext的canvas绘制的产物属于同一个PictureLayer。

Canvas get canvas {
 //如果canvas为空，则是第一次获取；
 if (_canvas == null) _startRecording();
 return _canvas!;
}
//创建PictureLayer和canvas
void _startRecording() {
  _currentLayer = PictureLayer(estimatedBounds);
  _recorder = ui.PictureRecorder();
  _canvas = Canvas(_recorder!);
  //将pictureLayer添加到_containerLayer（是绘制边界节点的Layer）中
  _containerLayer.append(_currentLayer!);
}

再看下child.paint方法的实现，该方法需要节点自己实现，用于绘制自身，节点类型不同，绘制算法一般也不同，不过功能是差不多的，即：如果是容器组件，要绘制子组件和自身(容器自身可能没有绘制逻辑，比如Center组件)，如果不是容器组件，则绘制自身，如Image

void paint(PaintingContext context, Offset offset) {
  // ...自身的绘制
  if(hasChild){ //如果该组件是容器组件，绘制子节点。
    context.paintChild(child, offset)
  }
  //...自身的绘制
}

接下来看contextpaintChild方法：它的主要逻辑是：如果当前节点是边界节点且需要重新绘制，则先调用上面解析过的repaintCompositedChild方法，该方法执行完毕后，会将当前节点的layer添加到父边界节点的layer中；如果当前节点不是边界节点，则调用paint方法：

//绘制孩子
void paintChild(RenderObject child, Offset offset) {
  //如果子节点是边界节点，则递归调用repaintCompositedChild
  if (child.isRepaintBoundary) {
    if (child._needsPaint) { //需要重绘时再重绘
      repaintCompositedChild(child);
    }
    //将孩子节点的layer添加到Layer树中,
    final OffsetLayer childOffsetLayer = child.layer! as OffsetLayer;
    childOffsetLayer.offset = offset;
    //将当前边界节点的layer添加到父边界节点的layer中.
    appendLayer(childOffsetLayer);
  } else {
    // 如果不是边界节点直接绘制自己
    child.paint(this, offset);
  }
}

需要注意：

  1. 绘制子节点时，如果遇到边界节点且当其不需要重绘_needsPaint为false时，会直接复用该边界节点的layer，而无需重绘！这就是边界节点能跨frame的原理。
  2. 因为边界节点的layer类型是ContainerLayer，所以可以给它添加子节点。
  3. 注意是将当前边界节点的layer添加到父边界节点，而不是父节点。

创建新的PictureLayer

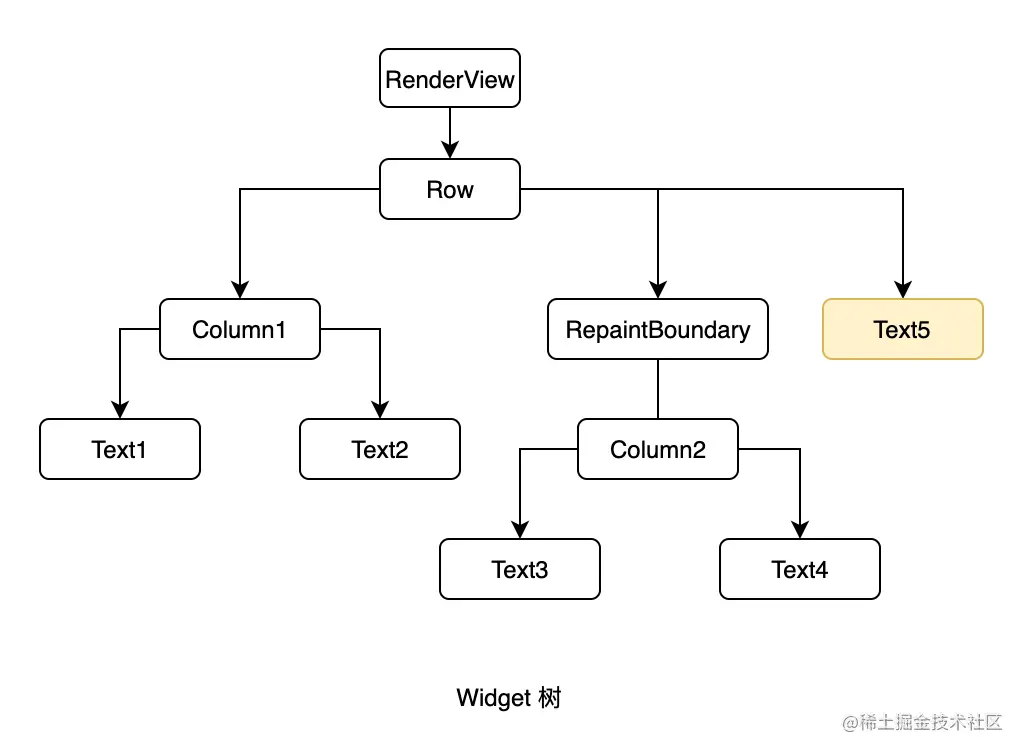

对上图进行修改： image.png
因为text5是在RepaintBoundary绘制完成后才会绘制，上例中当RepaintBoundary的子节点绘制完时，将RepaintBoundary的layer(offsetLayer2)添加到父级Layer（OffsetLayer1）中后，会发生什么？看repaintCompositedChild的最后一行：

childContext.stopRecordingIfNeeded();

//进入里面看
void stopRecordingIfNeeded() {
  _currentLayer!.picture = _recorder!.endRecording();// 将canvas绘制产物保存在 PictureLayer中
  _currentLayer = null;
  _recorder = null;
  _canvas = null;
}

当绘制完RepaintBoundary走到childContext.stopRecordingIfNeeded()时，childContext对应的layer是OffsetLayer1，而_currentLayer是PictureLayer1，_canvas对应的是Canvas1。实现是先将Canvas1的绘制产物保存在PictureLayer1中，然后将一些变量都置空。
接下来再绘制Text5时，要先通过context.canvas来绘制，根据canvas getter的实现源码，此时就会走到_startRecording()方法，它会重新生成一个PictureLayer和一个新的Canvas：

Canvas get canvas {
 //如果canvas为空，则是第一次获取；
 if (_canvas == null) _startRecording();
 return _canvas!;
}

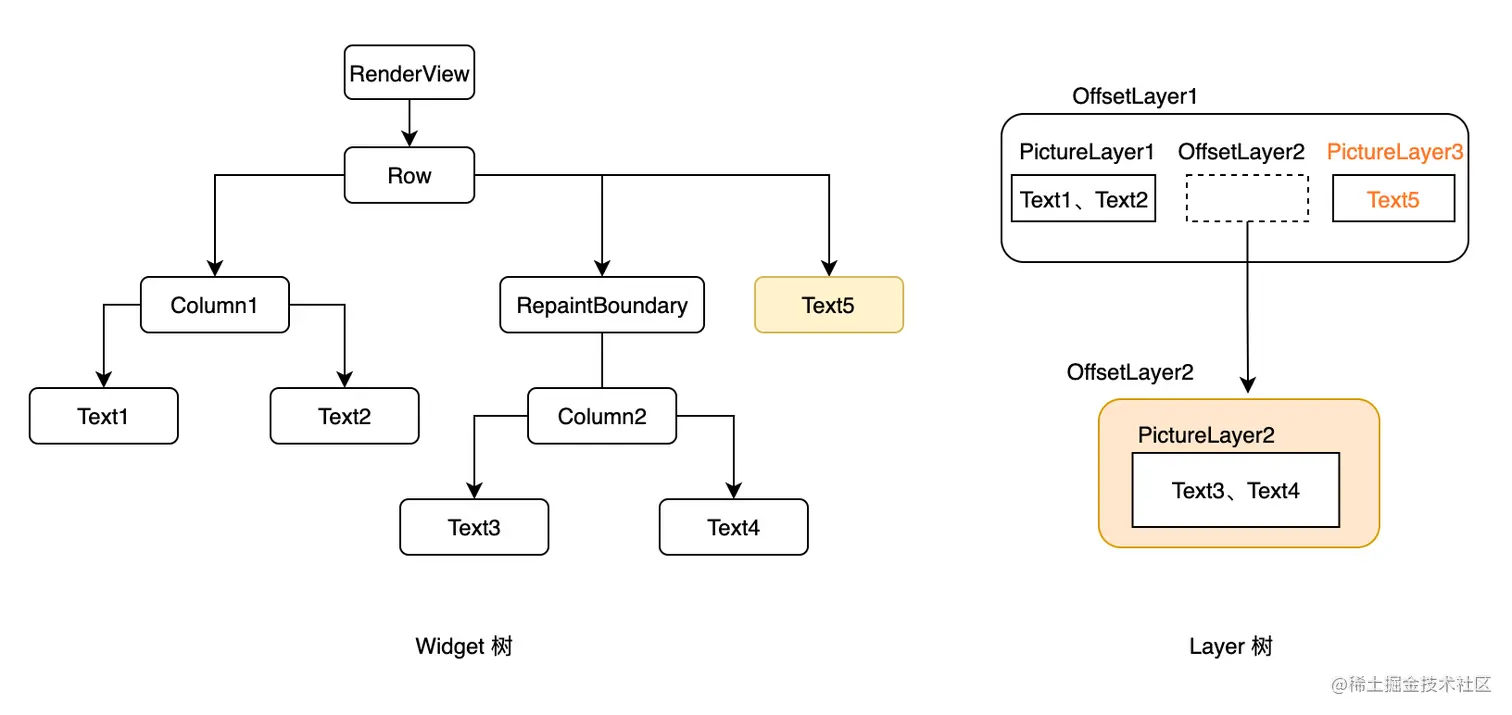

之后，将新生成的PictureLayer和Canvas记为PictureLayer3和Canvas3，Text5的绘制会落在Picture Layer3上，最终的Layer树如下图：


总结：父节点在绘制子节点时，如果子节点是绘制边界节点，则在绘制完子节点后会生成一个新的PictureLayer，后续其他的子节点会在新的PictureLayer上绘制。
为什么不直接复用PictureLayer1？直接复用似乎没有啥问题，但是当用到Stack组件时会有问题。先看图：

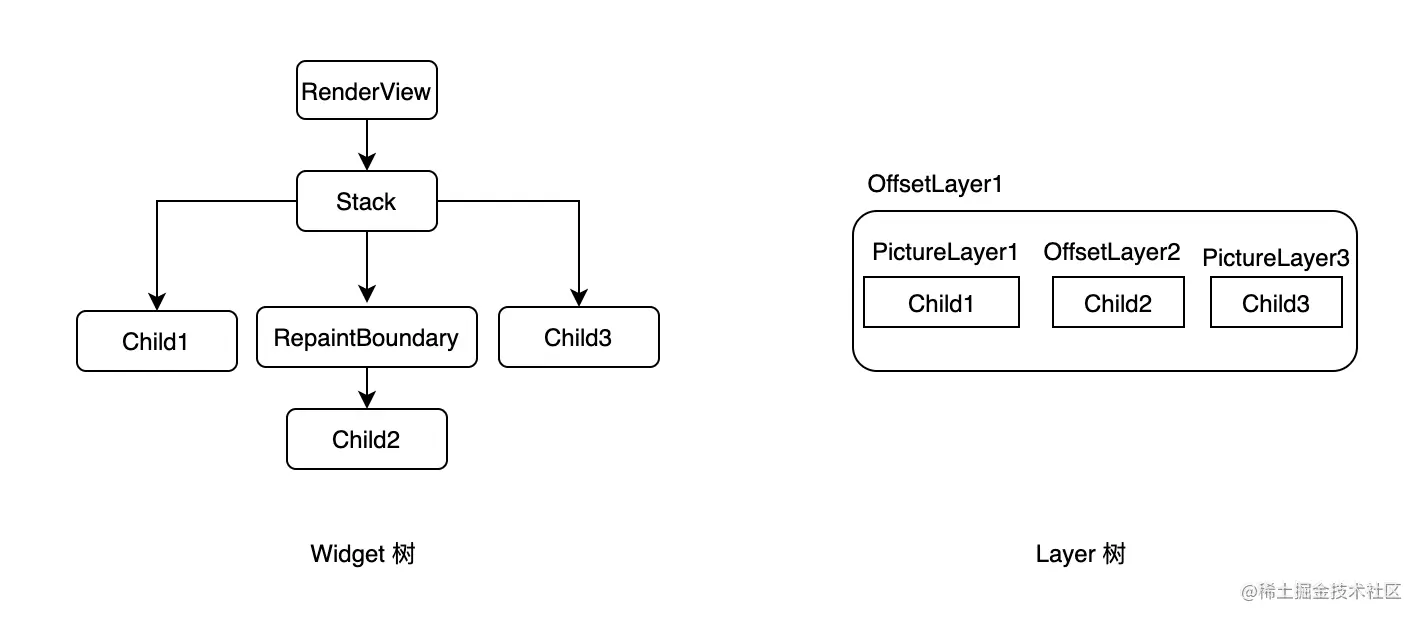

左边是一个Stack布局，右边是对应的Layer树结构。Stack布局中会根据其子组件加入的顺序进行层叠绘制，最先加入的子组件在最底层，最后加入的在最上层。假如绘制child3时复用了PictureLayer1，则会导致Child3被Child2遮挡，这显然不符合预期，但是如果新建一个PictureLayer再添加到OffsetLayer最后面，则可以获得期望的结果。

再假如，child2的父节点不是RepaintBoundary，那么是否意味着child3和child1就可以共享同一个Picture Layer？

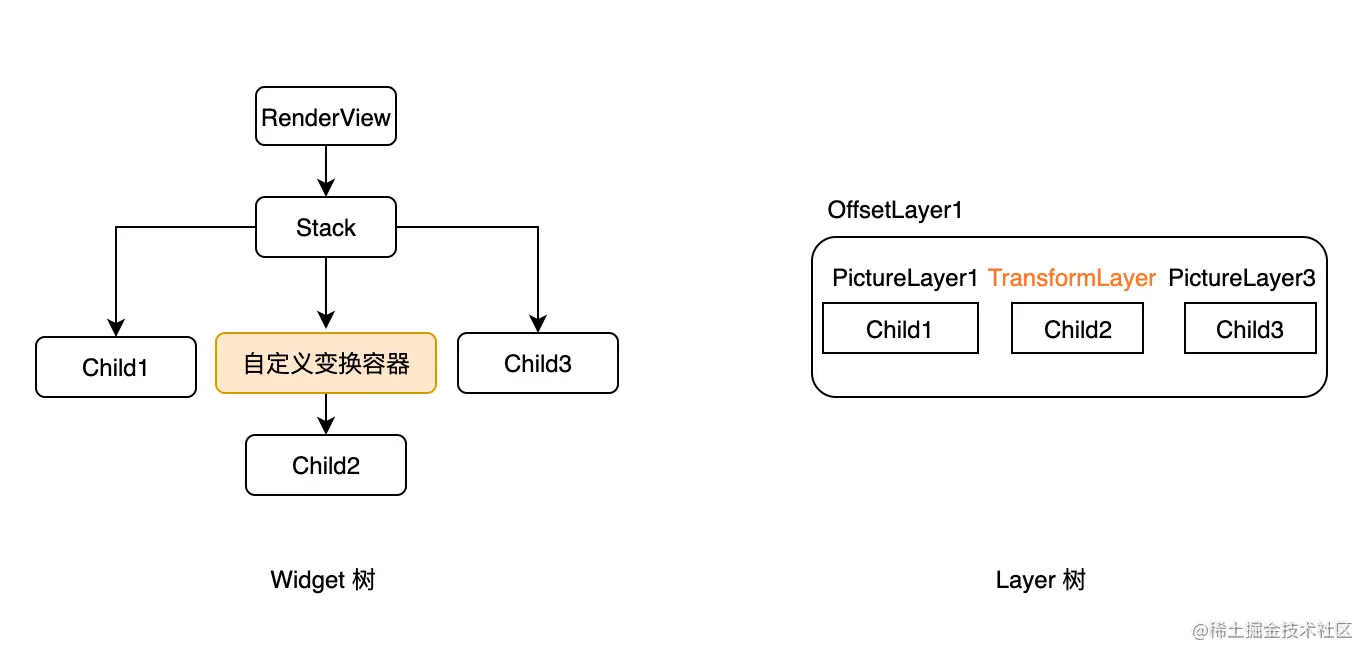

答案是否定的。如果child的父组件改为一个自定义的组件，在这个自定义的组件中希望对子节点在渲染时进行一些变化，为了实现这个功能，创建一个新的TransformLayer并指定变换规则，然后把它传递给child2，child2绘制完成后，需要将transFormLayer添加到Layer树中(不添加到Layer树中是不会显示的)，则组件树和最终的Layer树结构如图：


可以发现这种情况和上面使用RepaintBoundary情况是一样的，child3仍然不应该复用PictureLayer1。
总结规律：只要一个组件需要往Layer树中添加新的Layer，那么久必须也要结束掉当前PictureLayer的绘制。这也是为什么PaintingContext中需要往Layer树中添加新Layer的方法(比如pushLayer、addLayer中都有如下两行代码)：

stopRecordingIfNeeded(); //先结束当前 PictureLayer 的绘制
appendLayer(layer);// 再添加到 layer树

这是向layer树中添加Layer的标准操作。

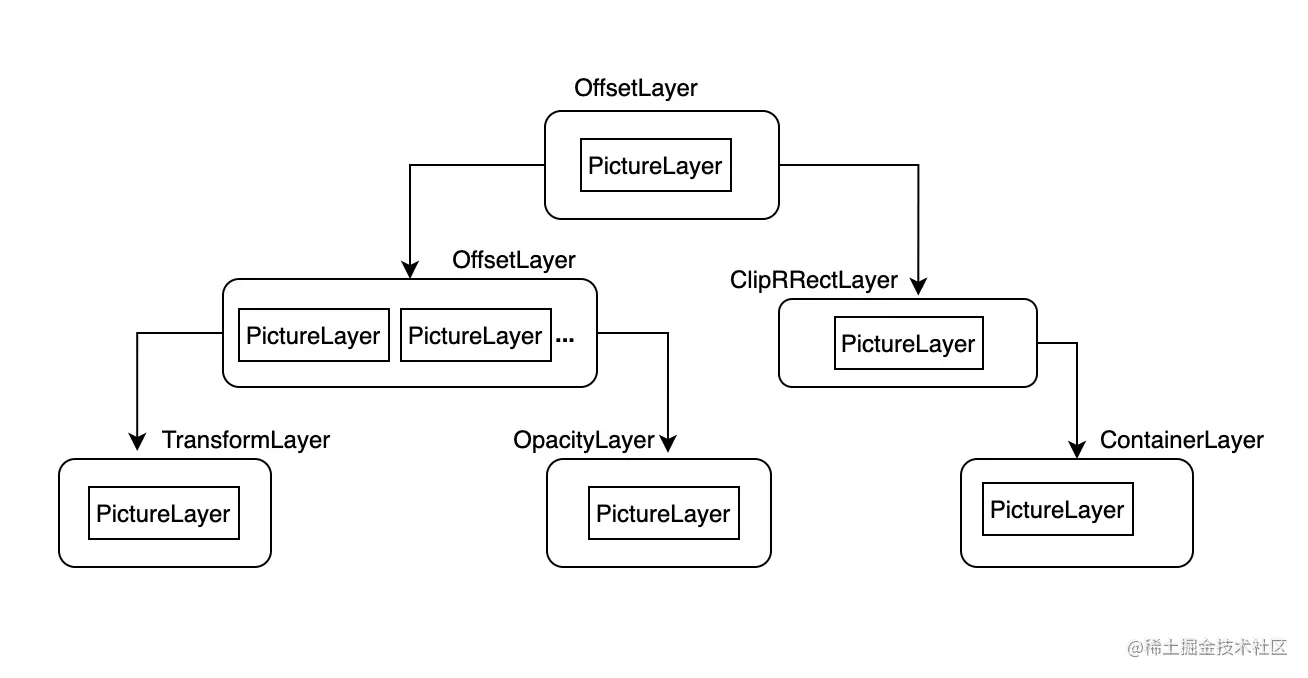

综上，Layer树的最终结构大致如下图：


compositeFrame

创建好Layer后，接下来就需要上屏展示了，这部分工作是由renderView.compositeFrame方法来完成的。实际上它的实现逻辑很简单：先通过Layer构建Scene，最后通过window.render API来渲染：

final ui.SceneBuilder builder = ui.SceneBuilder();
final ui.Scene scene = layer!.buildScene(builder);
window.render(scene);
//构建Scene过程核心源码：

ui.Scene buildScene(ui.SceneBuilder builder) {
  updateSubtreeNeedsAddToScene();
  addToScene(builder); //关键
  final ui.Scene scene = builder.build();
  return scene;
}

其中最关键的一行就是调用addToScene，该方法主要的功能就是将Layer树中的每一个layer传给Skia(最终会调用native API，建议查看OffsetLayer和PictureLayer的addToScene方法)，这是上屏前的最后一个准备动作，最后就是调用window.render将绘制数据发给GPU，渲染出来。
