OpenGL知识点整理(1)

欢迎关注公众号:sumsmile /专注图形学

花了几天时间，整理了以前写的learnopengl笔记，做了删减、补充。

learnopengl地址：learnopengl-英文-pdf、learnopengl-中文、learnopengl-在线英文

入门

图形管线

1. 顶点数据

是用顶点属性(Vertex Attribute)表示的，它可以包含任何我们想用的数据，如坐标、颜色、法线等

图元(Primitive)，告诉GL如何解释顶点

• GL_POINTS 点
• GL_TRIANGLES 三角形
• GL_LINE_STRIP 线条

在片段着色器运行之前会执行裁切(Clipping)。裁切会丢弃超出你的视图以外的所有像素，用来提升执行效率。

2. 顶点缓冲对象(Vertex Buffer Objects, VBO),存放顶点数据

glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

3. GPU管理数据三种方式：

• GL_STATIC_DRAW ：数据不会或几乎不会改变。
• GL_DYNAMIC_DRAW：数据会被改变很多。
• GL_STREAM_DRAW ：数据每次绘制时都会改变。

4. 顶点数据使用

// 0. 复制顶点数组到缓冲中供OpenGL使用
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 1. 设置顶点属性指针
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// 2. 当我们渲染一个物体时要使用着色器程序
glUseProgram(shaderProgram);
// 3. 绘制物体
someOpenGLFunctionThatDrawsOurTriangle();

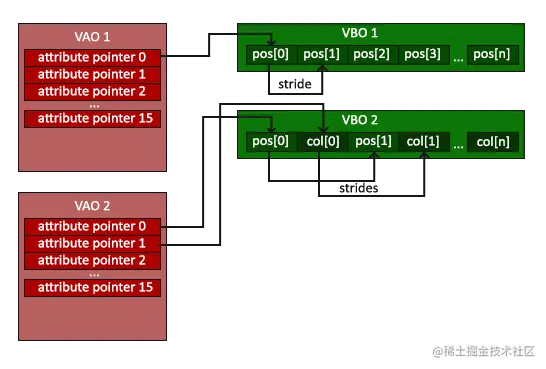

5. 顶点数组对象

顶点数组对象(Vertex Array Object, VAO)：可以同时绑定一组缓冲

glEnableVertexAttribArray和glDisableVertexAttribArray的调用。

6. 绘制三角形的三种方式

• GL_TRIANGLES
• GL_TRIANGLE_STRIP，每次增加一个点
• GL_TRIANGLE_FAN 扇形

6. draw有两种方式

• drawArray
• drawElement

glUseProgram(shaderProgram);

// drawArrays
glBindVertexArray(VAO);
glDrawArrays(GL_TRIANGLES, 0, 3);

// drawElements
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

着色器

1. 能声明的顶点属性是有上限的

OpenGL确保至少有16个包含4分量的顶点属性可用。

但是有些硬件或许允许更多的顶点属性，你可以查询GL_MAX_VERTEX_ATTRIBS来获取具体的上限

int nrAttributes;
glGetIntegerv(GL_MAX_VERTEX_ATTRIBS, &nrAttributes);
std::cout << "Maximum nr of vertex attributes supported: " << nrAttributes << std::endl;

2. 顶点数据的管理 有两种方式

• 写死一个位子，layout (location = 0)，传输数据时自己按写死的位置来传
• 通过在OpenGL代码中使用glGetAttribLocation查询属性位置值(Location)

3. 变量类型

• in/out(gl3.0+) varying(2.0)
• uniform：全局统一变量

纹理

1. 纹理坐标左下为起点，右上为终点

2. 纹理环绕方式

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);

GL_TEXTURE_BORDER_COLOR需要额外设置参数

GL_TEXTURE_float borderColor[] = { 1.0f, 1.0f, 0.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor);BORDER_COLOR

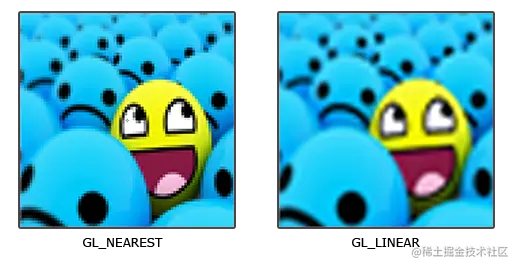

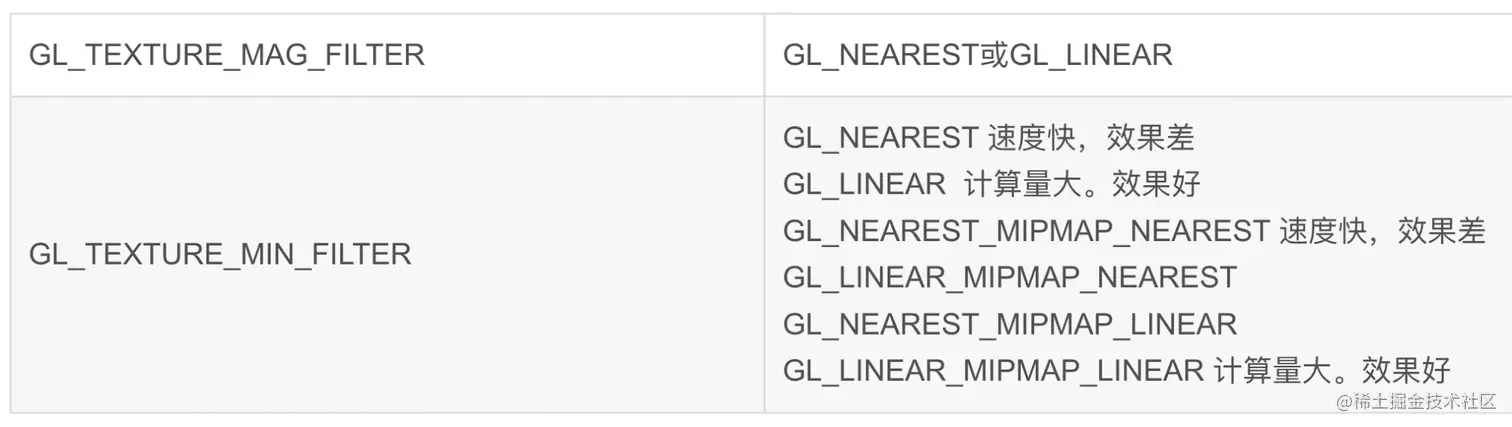

3. 纹理过滤

• GL_NEAREST 也叫邻近过滤，Nearest Neighbor Filtering

• GL_LINEAR（也叫线性过滤，(Bi)linear Filtering）

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

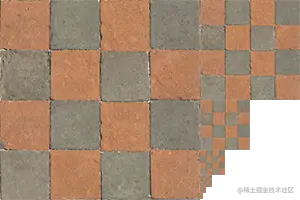

4. 多级渐远纹理

优点

• 消除由于纹理采样不足引起的混叠效果
• 提升性能，读取、缓存更小的图片

glGenerateMipmaps 生成的mipmap缓存在内存中

解决在多个level纹理之间的采样，配置和普通的纹理过滤相同

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

注意：mipmap额外生成了更小的图，解决的是在物体在远处变小的情况下的采样问题，所以放大无效，放大可能会报错或无效

5. 加载纹理

unsigned int texture;
glGenTextures(1, &texture);
glBindTexture(GL_TEXTURE_2D, texture);
// 为当前绑定的纹理对象设置环绕、过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
// 加载并生成纹理
int width, height, nrChannels;
unsigned char *data = stbi_load("container.jpg", &width, &height, &nrChannels, 0);
if (data)
{
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
    glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
    std::cout << "Failed to load texture" << std::endl;
}
stbi_image_free(data);

6. 纹理应用

float vertices[] = {
//     ---- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
     0.5f,  0.5f, 0.0f,   1.0f, 0.0f, 0.0f,   1.0f, 1.0f,   // 右上
     0.5f, -0.5f, 0.0f,   0.0f, 1.0f, 0.0f,   1.0f, 0.0f,   // 右下
    -0.5f, -0.5f, 0.0f,   0.0f, 0.0f, 1.0f,   0.0f, 0.0f,   // 左下
    -0.5f,  0.5f, 0.0f,   1.0f, 1.0f, 0.0f,   0.0f, 1.0f    // 左上
};

• 一个纹理的默认纹理单元是0，它是默认的激活纹理单元
• OpenGL至少有16个纹理单元，从GL_TEXTURE0到GL_TEXTRUE15。也可以通过GL_TEXTURE0 + 8的方式获得GL_TEXTURE8

加上纹理的使用

• 绑定纹理

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture1);
glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, texture2);

glBindVertexArray(VAO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

• 设置纹理到shader

ourShader.use(); // 不要忘记在设置uniform变量之前激活着色器程序！
glUniform1i(glGetUniformLocation(ourShader.ID, "texture1"), 0); // 手动设置
ourShader.setInt("texture2", 1); // 或者使用着色器类设置

坐标系统

参考之前写过的一篇你文章深入理解opengl坐标系统

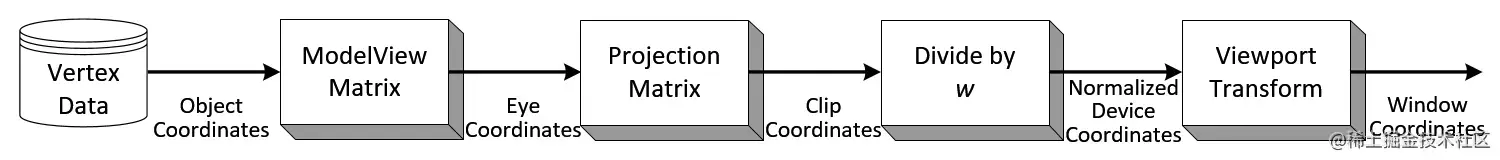

1. 记住几张流程图

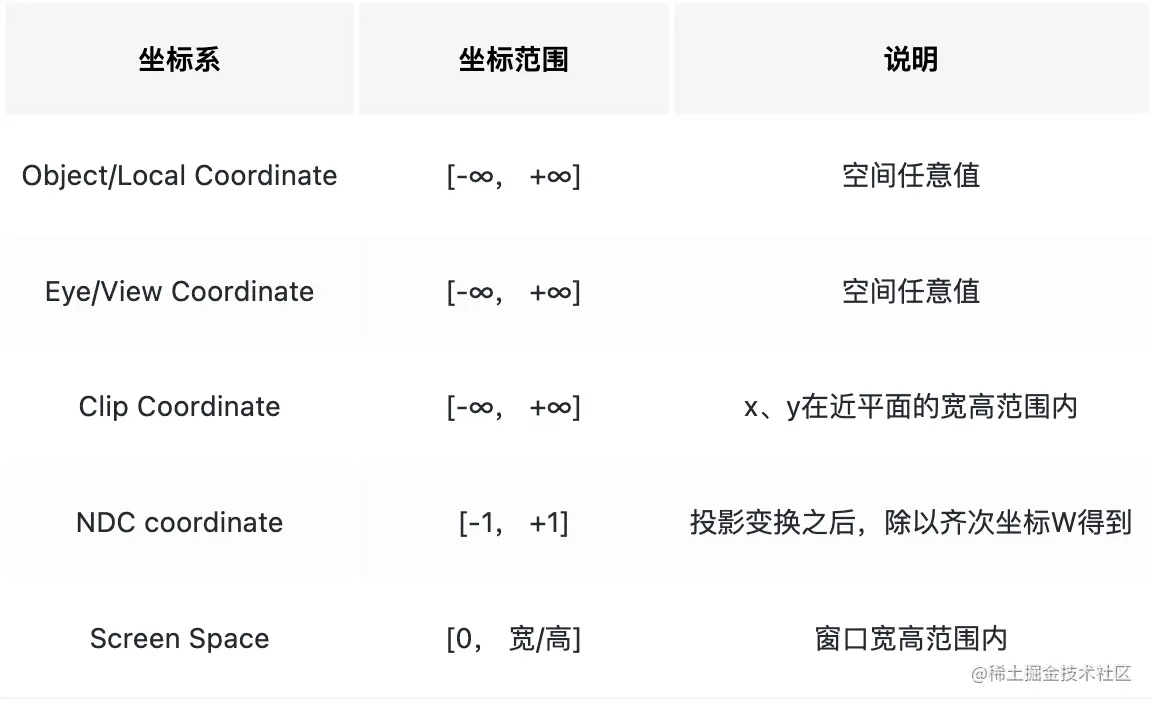

整个渲染过程涉及5个坐标系，坐标范围如下，参考下图

为什么叫裁剪坐标，是指透视投影之后裁剪掉视口之外的数据

2. 几个细节

• opengl管线会根据clip坐标进行剪裁，在camera视锥范围外的顶点会被丢弃，判断计算：

• 裁剪坐标-->NDC空间坐标是由管线自动完成的

摄像机

1. 定义摄像机

• 位置
• 方向
• 右边
• 上边

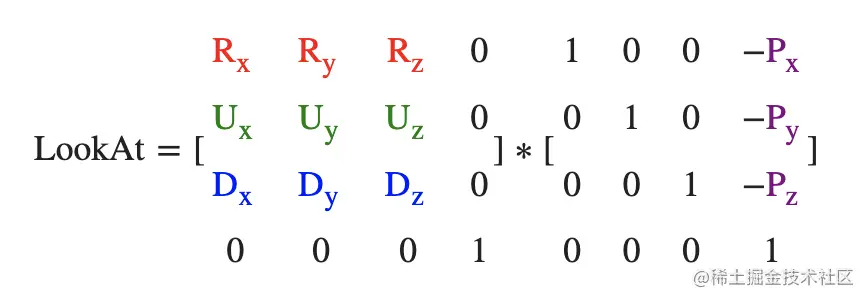

相机LookAt矩阵

2. 欧拉角

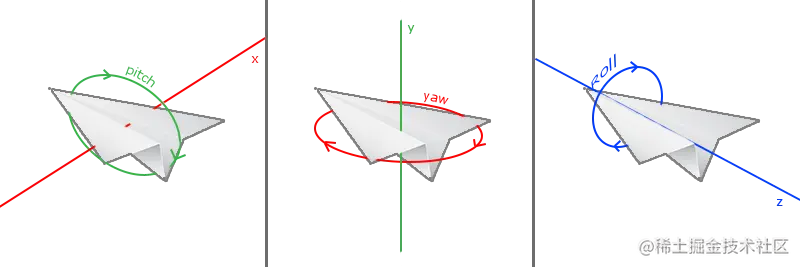

用pitch(俯仰角)和yaw(偏航角)定义相机的旋转。Roll(滚转角)一般用在游戏中的一些特殊视角。

3. 欧拉角的问题

• 对两个朝向进行插值比较困难。简单地对X、Y、Z角度进行插值得到的结果不太理想
• 万向节死锁
• 不同的角度可产生同样的旋转(-180 180)

4. 四元数-解决欧拉角的问题

四元数的讲解：

www.bilibili.com/video/av333…

一篇四元数的文档：

github.com/Krasjet/qua…

光照

参考 传统光照模型、 着色模型的差别

有两个个概念容易弄混：光照模型、着色模型

网上的资料有些把着色模型和光照模型混到一起讲，这里我还是按照两个概念来总结。

光照模型：描述光线打到物体表面的一个点上，如何产生颜色。描述的是如何计算一个点的光照效果。

着色模型：在确定光照模型，即确定单点颜色方法的前提下，如何生成整个面的颜色

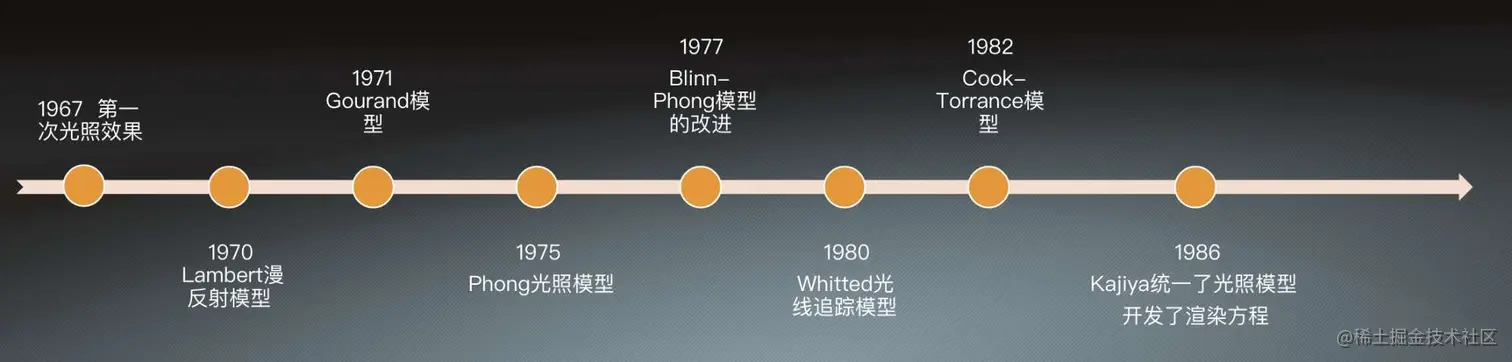

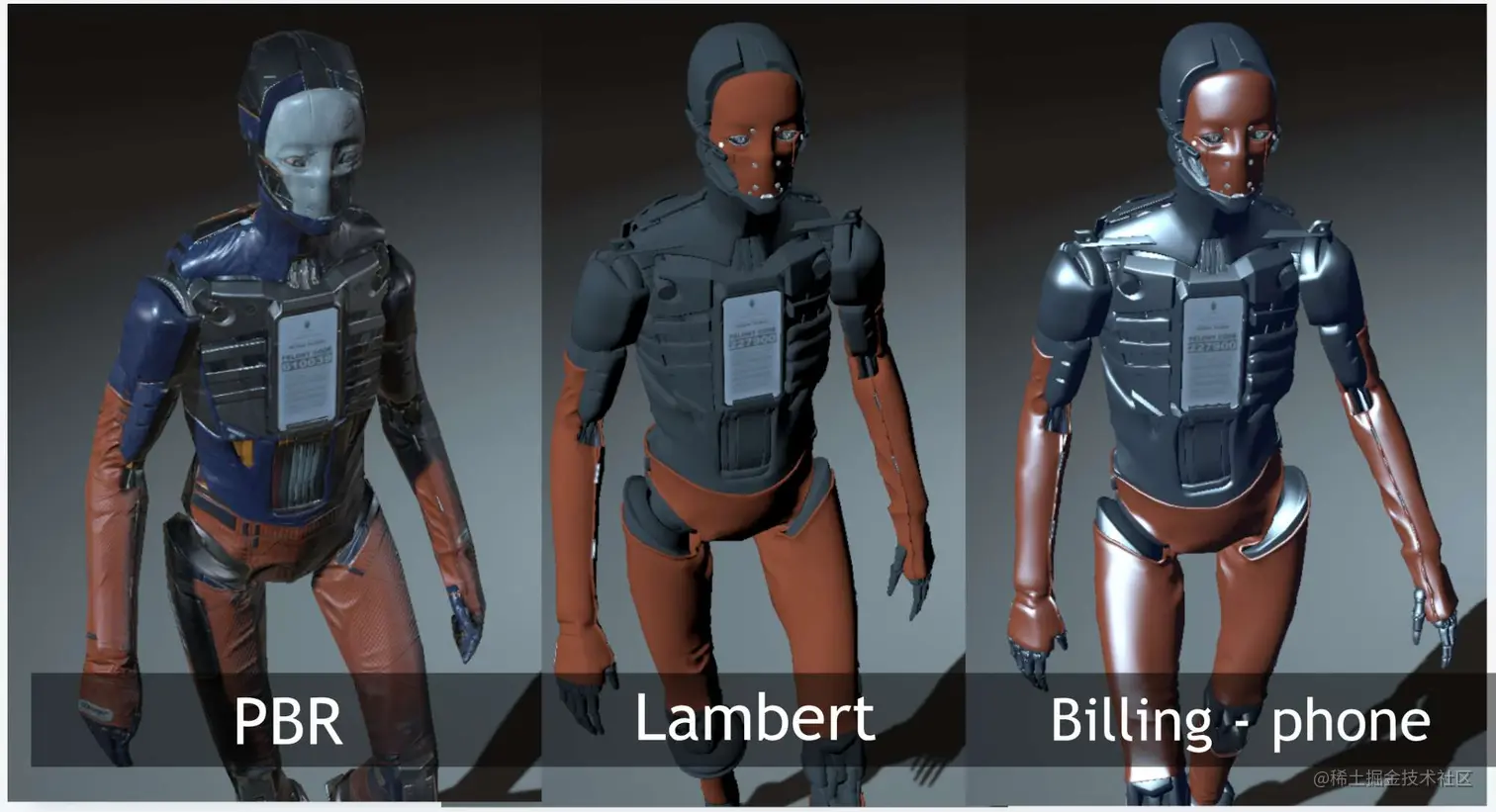

1. 光照模型：Lambert、Phong、Blinn-Phong、PBR

• Lambert模型(漫反射)

color = light * albedo * dot(normal, L)
// light:入射光强度
// albedo:反照率(有多少比例的光反射，剩下的会被吸收，不考虑次表面散射)
// normal:表面法线

Lambert没有高光效果，像塑料

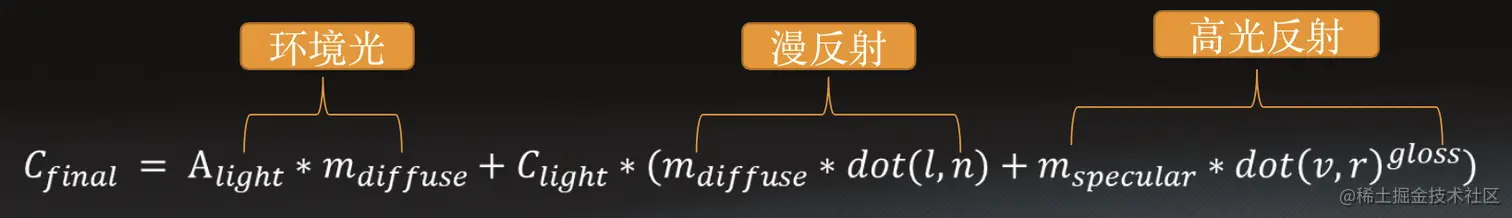

• Phong模型(镜面反射)

• Blinn-Phong光照模型(修正镜面光)

  当材质比较粗糙，反射向量与视线的夹角可能会超过了90度，cos值小于0，Phone模型会忽略掉这部分亮度，整体偏暗。

  Blinn-Phong在次基础上提出半程向量，计算入射光和视角的中间向量、法向量夹角余弦，避免cos值为负的情况

• Rendering Equation(全局光照模型）

  比较复杂，后面会单独讲

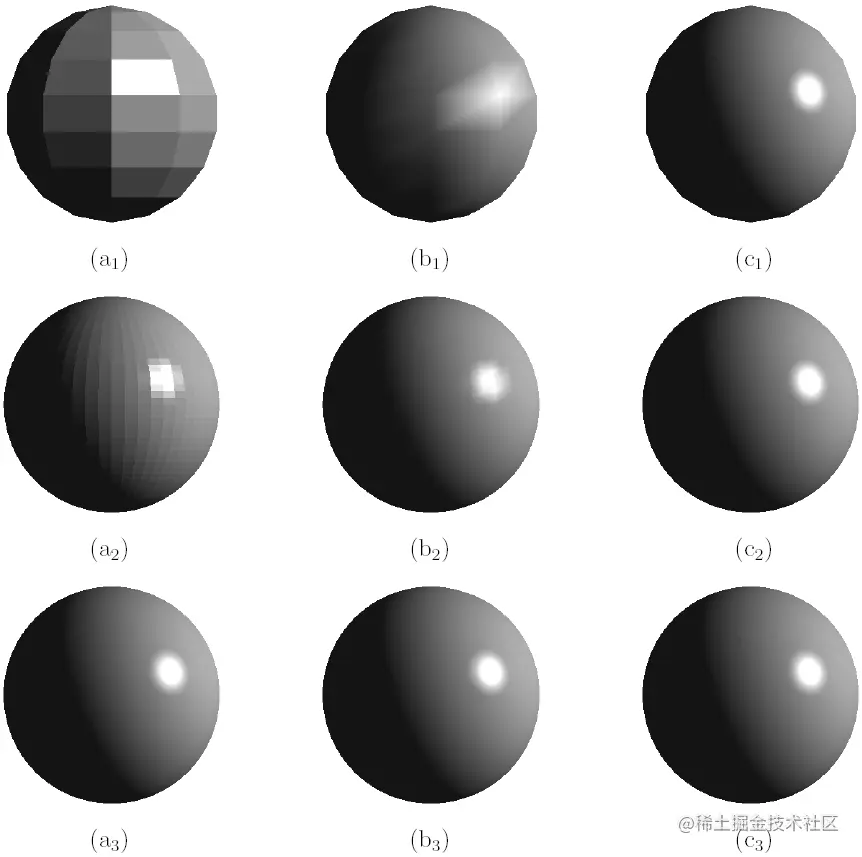

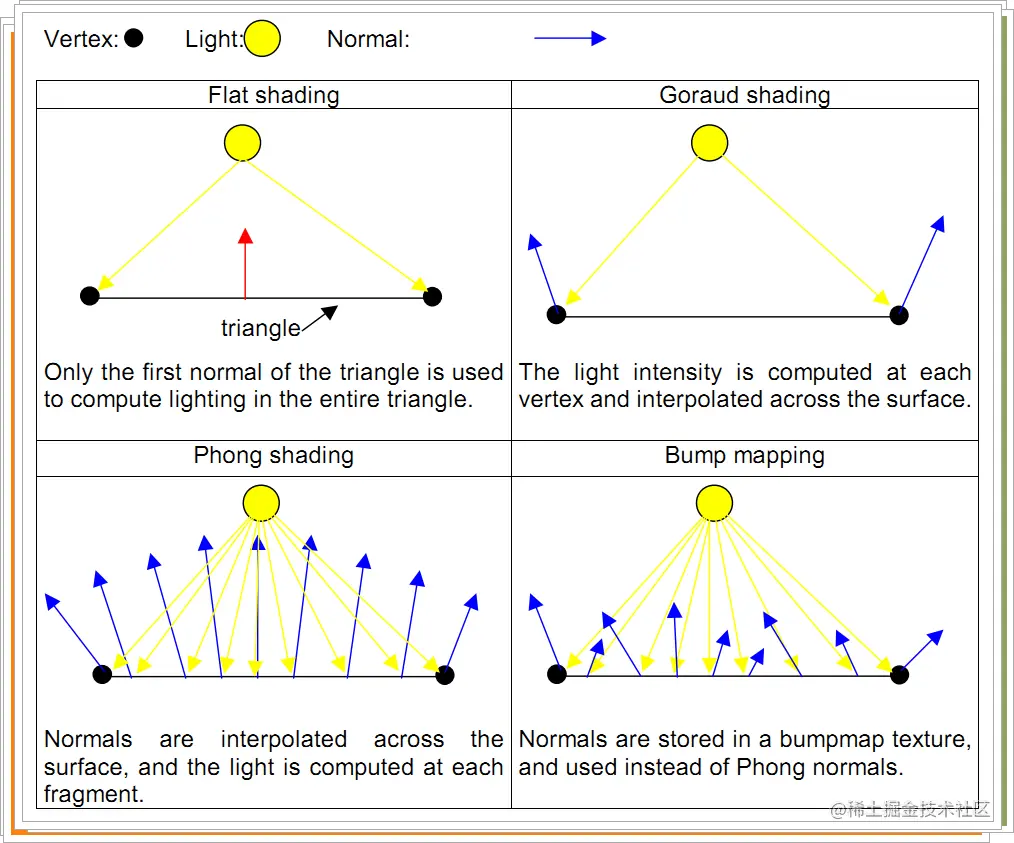

2. 着色模型 Comparison flat, Gouraud, Phong shading

按出场时间顺序为Flat→Gouraud→Phong Shading，计算复杂度也如此，当然效果也越来越好

原理：

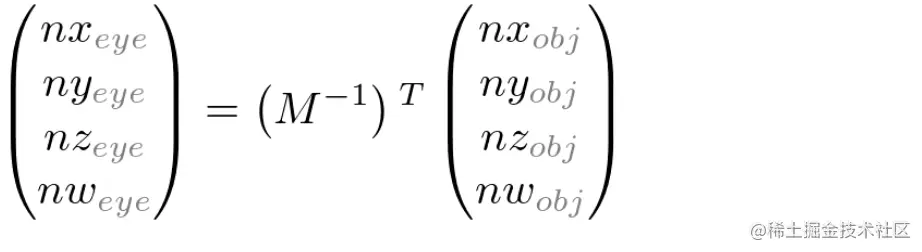

法线变换矩阵

法线只有方向，按照mv变换会改变法向方向，所以要单独处理。

或者：

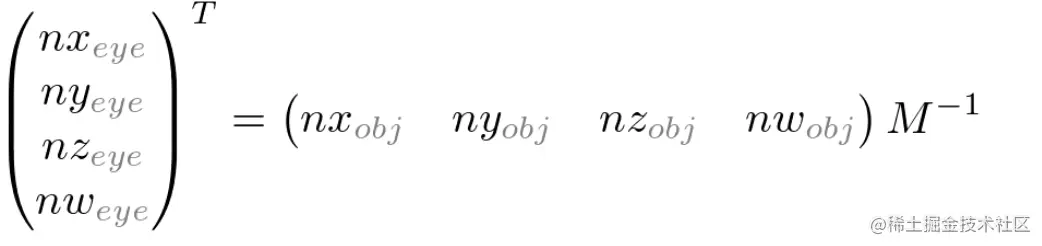

推导参考：OpenGL Normal Vector Transformation

矩阵求逆对于着色器开销很大,必须在场景中的每一个顶点上进行。应该尽可能地避免在着色器中进行求逆运算。最好先在CPU上计算出法线矩阵，再通过uniform把它传递给着色器（就像模型矩阵一样）。

基础光照

颜色

颜色的原理：光的颜色经过物体表面吸收后，剩下的不被吸收的部分反射到人眼中，即我们看到的颜色。

如下：这个玩具吸收了光线中一半的绿色值，但仍然也反射了一半的绿色值。玩具现在看上去是深绿色(Dark-greenish)的

glm::vec3 lightColor(0.0f, 1.0f, 0.0f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (0.0f, 0.5f, 0.0f);

phone光照实现：

#version 330 core
out vec4 FragColor;

in vec3 Normal;
in vec3 FragPos;

uniform vec3 lightPos;
uniform vec3 viewPos;
uniform vec3 lightColor;
uniform vec3 objectColor;

void main() {
  // ambient
  float ambientStrength = 0.1;
  vec3 ambient = ambientStrength * lightColor;

  // diffuse
  vec3 norm = normalize(Normal);
  vec3 lightDir = normalize(lightPos - FragPos);
  float diff = max(dot(lightDir, norm), 0.0);
  vec3 diffuse = diff * lightColor;

  // specular
  float specularStrength = 0.5;
  vec3 viewDir = normalize(viewPos - FragPos);
  vec3 reflectDir = reflect(-lightDir, norm);
  vec3 specular = specularStrength * max(0, pow(dot(reflectDir, viewDir), 32));
  vec3 result = (ambient + diffuse + specular) * objectColor;
  FraColor = vec4(result, 1.0);
}

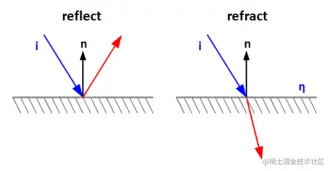

注意reflect的方向定义：

glsl中*的作用： GLSL中向量间的*运算符指的是分量之间相乘（和向量间加法类似），不是点乘也不是矩阵乘法。只有与矩阵相关的一些*运算才定义为矩阵乘法。如果要点乘的话可以使用dot(v1,v2)。

在顶点着色器中实现的冯氏光照模型叫做Gouraud着色(Gouraud Shading)，而不是冯氏着色(Phong Shading)。记住，由于插值，这种光照看起来有点逊色。冯氏着色能产生更平滑的光照效果。

在顶点着色器中做光照的优势是，相比片段来说，顶点要少得多，因此会更高效，所以（开销大的）光照计算频率会更低

材质

投光物(光照类型) 平行光、点光源、聚光

1. 平行光

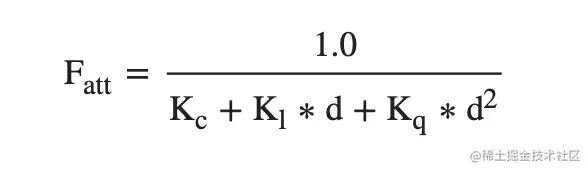

2. 点光源，点光源需要额外乘上衰减系数

根据能量守恒，传播的越远，光的半径越大，平均到每个点上的能量越小

衰减函数曲线：

衰减系数是个经验值

加上衰减，代码实现：

float distance    = length(light.position - FragPos);
float attenuation = 1.0 / (light.constant + light.linear * distance +
                light.quadratic * (distance * distance));


ambient  *= attenuation;
diffuse  *= attenuation;
specular *= attenuation;

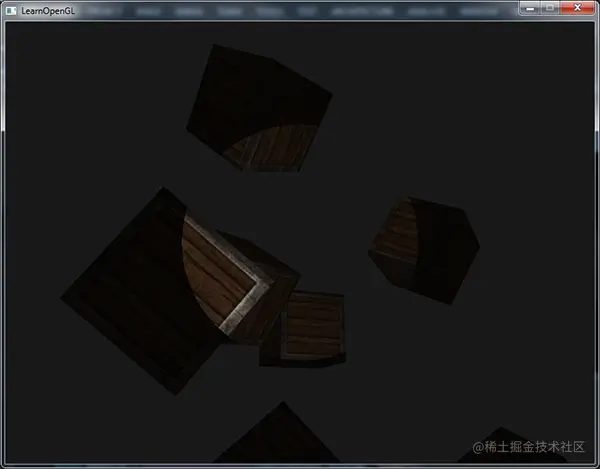

3. 聚光

聚光灯比点光源多两个参数：1）聚光灯方向；2）切光角(Cutoff Angle)

• LightDir：从片段指向光源的向量。
• SpotDir：聚光所指向的方向。
• Phiϕ：指定了聚光半径的切光角。落在这个角度之外的物体都不会被这个聚光所照亮。
• Thetaθ：LightDir向量和SpotDir向量之间的夹角。在聚光内部的话θ值应该比ϕ值小。

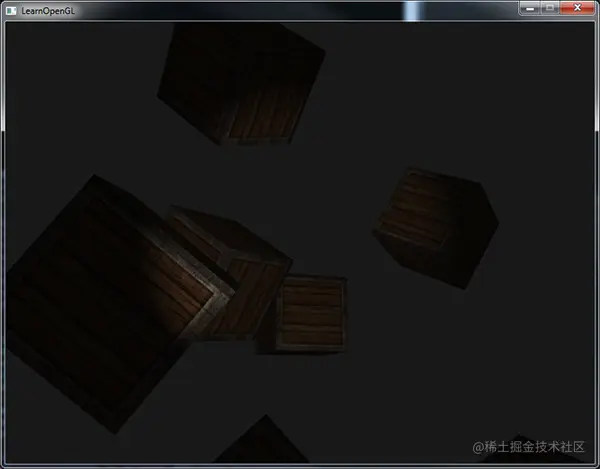

4. 聚光灯 平滑/软化边缘

普通的实现在光照边缘处比较生硬，可增加平滑过渡。

需要模拟聚光有一个内圆锥(Inner Cone)和一个外圆锥(Outer Cone)，内锥即上面聚光灯的最大轮廓，外追是额外增加的一圈过渡的区域，均用cos值表示

\begin{equation} I = \frac{\theta - \gamma}{\epsilon} \end{equation}

这里ϵ(Epsilon)是内（ϕ）和外圆锥（γ）之间的余弦值差（ϵ=ϕ−γ）。最终的I值就是在当前片段聚光的强度

关键代码：

lightingShader.setVec3("light.position", camera.Position);
lightingShader.setVec3("light.direction", camera.Front);
lightingShader.setFloat("light.cutOff", glm::cos(glm::radians(12.5f)));
lightingShader.setFloat("light.outerCutOff", glm::cos(glm::radians(17.5f)));

fragmentShader中

void main()
{
    // ambient
    vec3 ambient = light.ambient * texture(material.diffuse, TexCoords).rgb;

    // diffuse
    vec3 norm = normalize(Normal);
    vec3 lightDir = normalize(light.position - FragPos);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = light.diffuse * diff * texture(material.diffuse, TexCoords).rgb;

    // specular
    vec3 viewDir = normalize(viewPos - FragPos);
    vec3 reflectDir = reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = light.specular * spec * texture(material.specular, TexCoords).rgb;

    // spotlight (soft edges)
    float theta = dot(lightDir, normalize(-light.direction));
    float epsilon = (light.cutOff - light.outerCutOff);
    float intensity = clamp((theta - light.outerCutOff) / epsilon, 0.0, 1.0);
    diffuse  *= intensity;
    specular *= intensity;

    // attenuation
    float distance    = length(light.position - FragPos);
    float attenuation = 1.0 / (light.constant + light.linear * distance + light.quadratic * (distance * distance));
    ambient  *= attenuation;
    diffuse   *= attenuation;
    specular *= attenuation;

    vec3 result = ambient + diffuse + specular;
    FragColor = vec4(result, 1.0);
}

在正常的计算之后，额外增加了外锥的衰减系数，同样，聚光灯本质也是点光源，所以也会有距离衰减。

多光源

将所有类型的光源分别计算，再加和

// function prototypes
vec3 CalcDirLight(DirLight light, vec3 normal, vec3 viewDir);
vec3 CalcPointLight(PointLight light, vec3 normal, vec3 fragPos, vec3 viewDir);
vec3 CalcSpotLight(SpotLight light, vec3 normal, vec3 fragPos, vec3 viewDir);

void main()
{
    // properties
    vec3 norm = normalize(Normal);
    vec3 viewDir = normalize(viewPos - FragPos);

    // phase 1: directional lighting
    vec3 result = CalcDirLight(dirLight, norm, viewDir);

    // phase 2: point lights
    for(int i = 0; i < NR_POINT_LIGHTS; i++)
        result += CalcPointLight(pointLights[i], norm, FragPos, viewDir);

    // phase 3: spot light
    result += CalcSpotLight(spotLight, norm, FragPos, viewDir);

    FragColor = vec4(result, 1.0);
}

注意，访问shader中数组，需要挨个处理

fragment shader

#define NR_POINT_LIGHTS 4
uniform PointLight pointLights[NR_POINT_LIGHTS];

主程序中

        // point light 1
        lightingShader.setVec3("pointLights[0].position", pointLightPositions[0]);
        lightingShader.setVec3("pointLights[0].ambient", 0.05f, 0.05f, 0.05f);
        lightingShader.setVec3("pointLights[0].diffuse", 0.8f, 0.8f, 0.8f);
        lightingShader.setVec3("pointLights[0].specular", 1.0f, 1.0f, 1.0f);
        lightingShader.setFloat("pointLights[0].constant", 1.0f);
        lightingShader.setFloat("pointLights[0].linear", 0.09f);
        lightingShader.setFloat("pointLights[0].quadratic", 0.032f);
        // point light 2
        lightingShader.setVec3("pointLights[1].position", pointLightPositions[1]);
        lightingShader.setVec3("pointLights[1].ambient", 0.05f, 0.05f, 0.05f);
        lightingShader.setVec3("pointLights[1].diffuse", 0.8f, 0.8f, 0.8f);
        lightingShader.setVec3("pointLights[1].specular", 1.0f, 1.0f, 1.0f);
        lightingShader.setFloat("pointLights[1].constant", 1.0f);
        lightingShader.setFloat("pointLights[1].linear", 0.09f);
        lightingShader.setFloat("pointLights[1].quadratic", 0.032f);

高级OpenGL

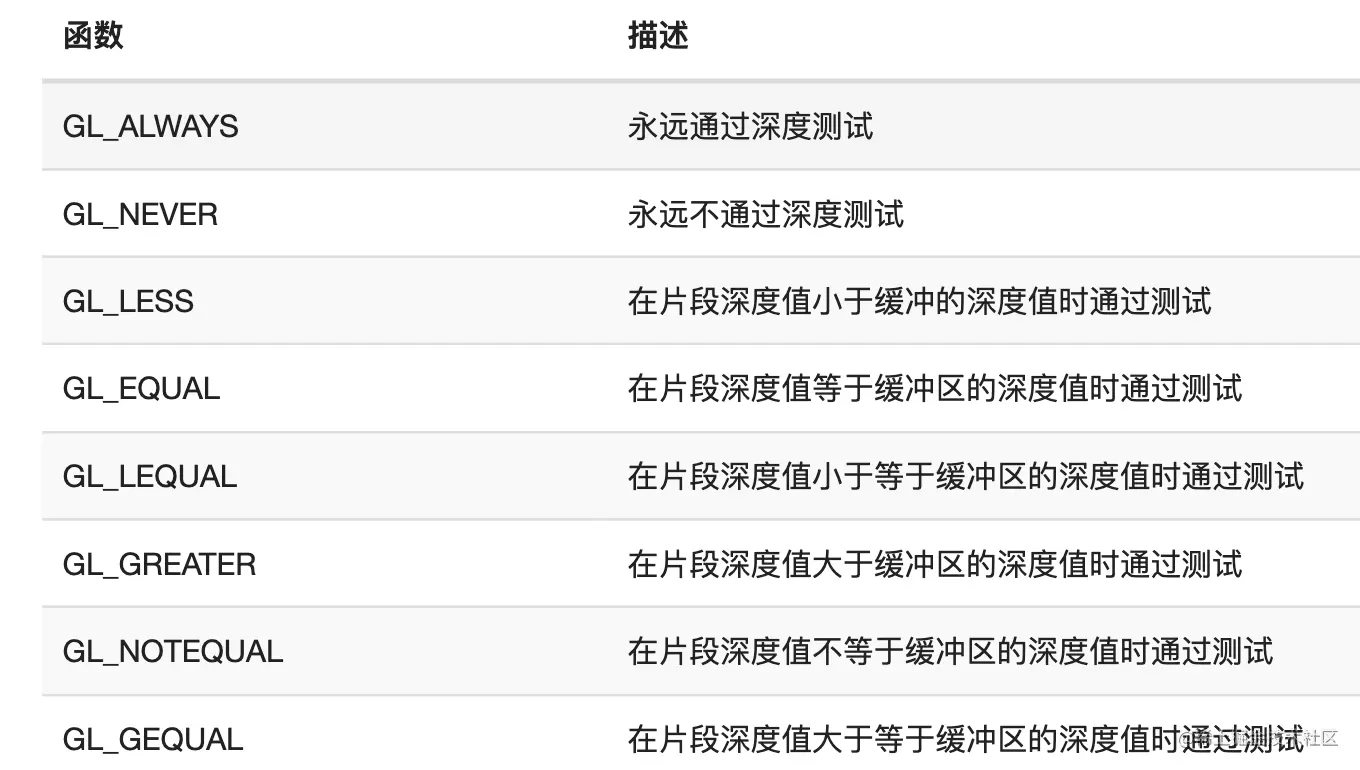

深度测试

1. Early Depth Testing(提前深度测试)

片段着色器通常开销都是很大的，所以我们应该尽可能避免运行它们。

提前深度测试允许深度测试在片段着色器之前运行。当使用提前深度测试时，不能写入片段的深度值。

glEnable(GL_DEPTH_TEST);
glDepthMask(GL_FALSE); // 只读模式

layout(early_fragment_tests) in;

2. 深度测试，需要每次迭代之前执行清除操作

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

3. 深度测试函数

最常用的是GL_LESS

glDepthFunc(GL_LESS);

4. GLSL内建变量gl_FragCoord

• 片段着色器中直接访问
• gl_FragCoord的x和y分量代表了片段的屏幕空间坐标（其中(0, 0)位于左下角)
• gl_FragCoord中也包含了一个z分量，它包含了片段真正的深度值。z值就是需要与深度缓冲内容所对比的那个值

注意，片段着色器在光栅化之后，光栅化已经经过了视口变换viewport变换，变成了1920 * 720(举例)。TexCoords取值范围是(0~1),gl_FragCoord.xy已经是真实的值，z坐标其实是个相对值，用于深度测试。

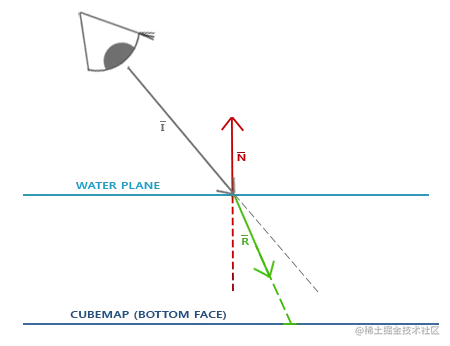

5. 深度冲突，远处会反复闪烁 两个原因：

• 本质原因，深度缓冲没有足够的精度
• 投影矩阵的实现决定近平面有更好的精度，所以远平面的精度较差，更容易发生z-fight

处理办法：

• 手动设置偏移，glPolygonOffset也可以实现

rdener1()//绘制物体glEnable(GL_POLYGON_OFFSET_FILL);
glPolygonOffset(0.0f,-1.0f)
rdener2()//绘制物体

• 尽可能将近平面设置远一些
• 使用更高精度的深度缓冲。大部分深度缓冲的精度都是24位的，但现在大部分的显卡都支持32位的深度缓冲

模板测试

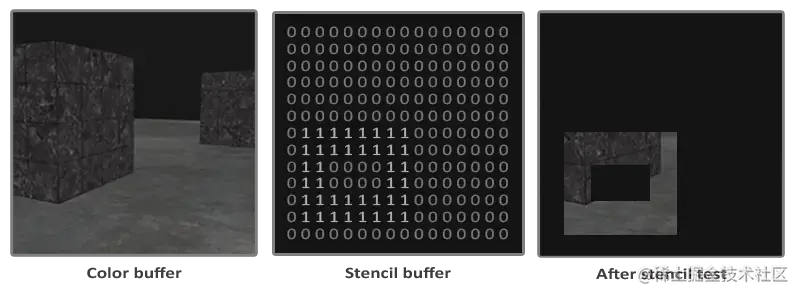

很形象的图片：

模板测试例子：

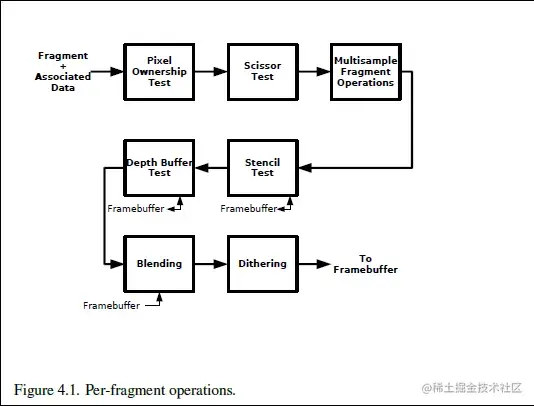

stencil test在graphics pipeline里面的位置，模板测试在深度测试之前：

1. 模板测试原理 模板测试和深度测试相似，过程更复杂一点

• 模板值(Stencil Value)是8位的，即每个像素/片段一共能有256种不同的模板值，深度缓冲是24位
• glfw默认生成了模板缓冲，但不是每个窗口库都会这么做
• 不用模板缓冲时，开启模板缓冲不会有任何影响，只是往一个不用的缓存中写入了数据
• 启用：glEnable(GL_STENCIL_TEST);
• 每次迭代需要清除

   glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);


2. 描边的例子

看个例子就明白了：

• 初始化模板测试配置，打开模板测试

  glEnable(GL_DEPTH_TEST);
  glDepthFunc(GL_LESS);
  glEnable(GL_STENCIL_TEST);
  glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
  // 三个参数：
  //1-模板测试失败
  //2-模板测试通过、深度测试失败
  //3-模板和深度测试都通过
  glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE);

• 绘制地板，禁用模板测试的写入，防止地板的影响

glStencilMask(0x00);
// 和glDepthMask(GL_FALSE)效果一样

glBindVertexArray(planeVAO);
glBindTexture(GL_TEXTURE_2D, floorTexture);
shader.setMat4("model", glm::mat4(1.0f));
glDrawArrays(GL_TRIANGLES, 0, 6);
glBindVertexArray(0);

• 第一遍绘制箱子，额外增加模板缓冲写入

glStencilFunc(GL_ALWAYS, 1, 0xFF);
glStencilMask(0xFF); //打开模板写入
DrawTwoContainers();

• 第二遍绘制箱子，箱子放大到1.1倍，禁止模板写入，仅读取。大于原箱子的部分都是0，对大于的这部分描边。

// 放大比例为 1.1倍，用于模型变换
float scale = 1.1f;

// 设置模板测试函数为不等式通过，即原箱体外边的值
// 测试不通过是指，经过着色器之后的值，不更新或者覆盖像素缓冲里的值了
glStencilFunc(GL_NOTEQUAL, 1, 0xFF);

// 禁止写入，感觉这时候是否写入都无所谓了，这是最后一道工序，后面不用了，再循环时会clear掉
glStencilMask(0x00);
//禁用深度缓冲，因为描边的值会到地板下面去
glDisable(GL_DEPTH_TEST);
shaderSingleColor.use();

3. 其他的例子

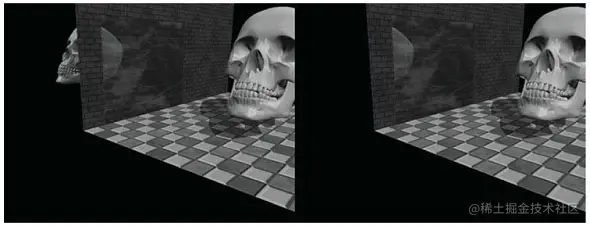

• 绘制镜子效果，参考DirectX11 平面镜像的实现

提出镜子外面的绘制，即用镜子作为模板缓冲

• 避免阴影重复绘制的优化

如果有重复绘制的阴影，可以用模板测试过滤掉

另外，支持Stencil Early的显卡上，可以直接跳过像素着色器的计算，参考OpenGL中的模板测试有哪些实际应用

混合

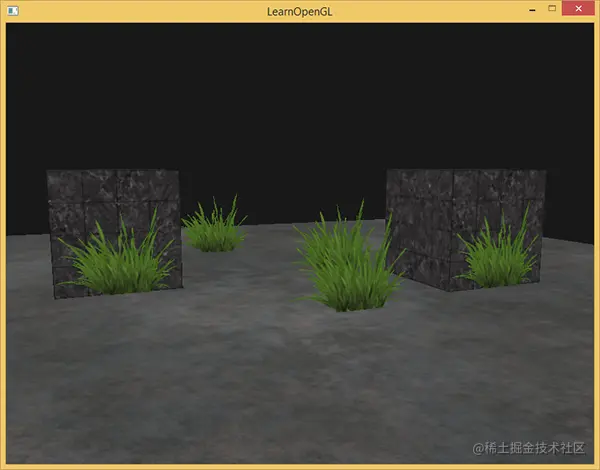

1. discard使用

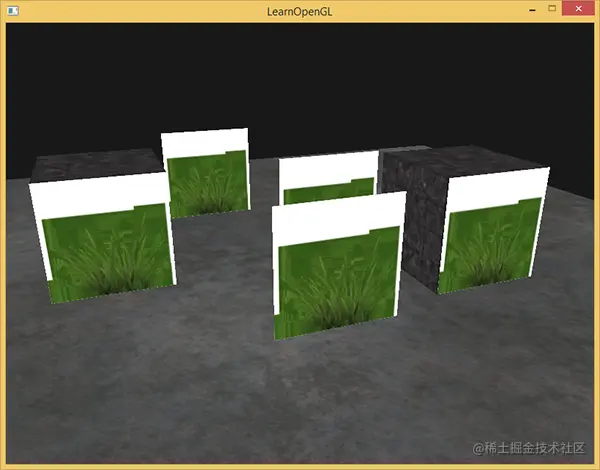

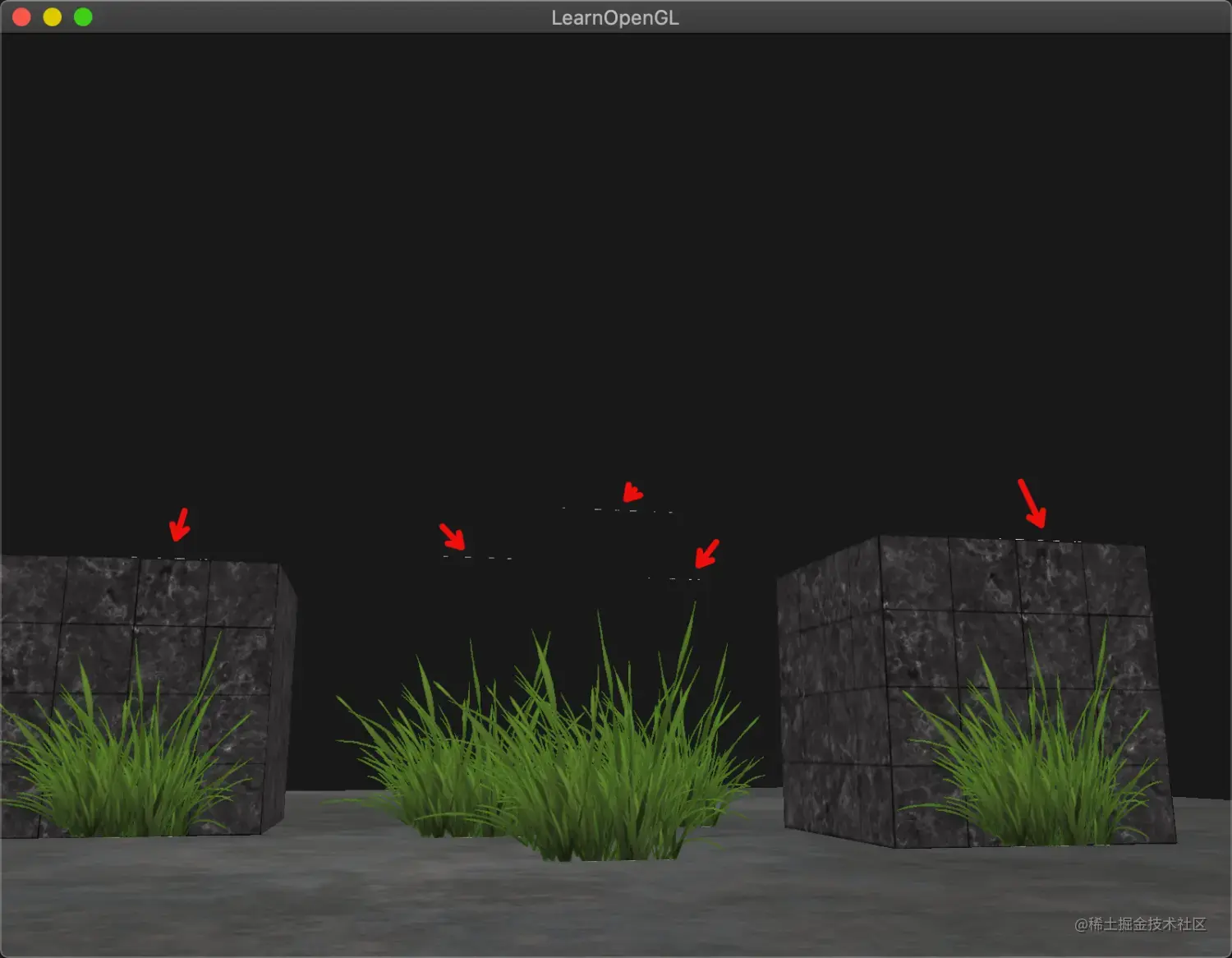

注意，绘制透明物体时，边缘可能有线，设置环绕方式为edge，不要设置成repeat，

glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

2. blend

glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

• 透明物体绘制,需要按距离从远到近绘制(反之，后面的过不了深度测试)

使用std::map存储，std::map底层是红黑树，默认是搜索二叉树，从小至大排列

std::map<float, glm::vec3> sorted;
for (unsigned int i = 0; i < windows.size(); i++)
{
    float distance = glm::length(camera.Position - windows[i]);
    sorted[distance] = windows[i];
}

遍历则从后往前遍历

for(std::map<float,glm::vec3>::reverse_iterator it = sorted.rbegin(); it != sorted.rend(); ++it)
{
    model = glm::mat4();
    model = glm::translate(model, it->second);
    shader.setMat4("model", model);
    glDrawArrays(GL_TRIANGLES, 0, 6);
}

**注意：**源代码中，地板的纹理设置超过了2，实现repeat的地板

地板的顶点属性

float planeVertices[] = {
    // positions          // texture Coords
     5.0f, -0.5f,  5.0f,  2.0f, 0.0f,
    -5.0f, -0.5f,  5.0f,  0.0f, 0.0f,
    -5.0f, -0.5f, -5.0f,  0.0f, 2.0f,

     5.0f, -0.5f,  5.0f,  2.0f, 0.0f,
    -5.0f, -0.5f, -5.0f,  0.0f, 2.0f,
     5.0f, -0.5f, -5.0f,  2.0f, 2.0f
};

地板的环绕方式设置为repeat

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, format == GL_RGBA ? GL_CLAMP_TO_EDGE : GL_REPEAT); // for this tutorial: use GL_CLAMP_TO_EDGE to prevent semi-transparent borders. Due to interpolation it takes texels from next repeat
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, format == GL_RGBA ? GL_CLAMP_TO_EDGE : GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

源代码参考：learningOpenGl-blending_discard

更高级的技术还有次序无关透明度(Order Independent Transparency, OIT),参考OIT，后面有时间研究下

面剔除

默认会剔除顺时针方向的面

• 启用面剔除

glEnable(GL_CULL_FACE);

• 设置默认的正面
  • GL_BACK：只剔除背向面。
  • GL_FRONT：只剔除正向面。
  • GL_FRONT_AND_BACK：剔除正向面和背向面

glCullFace(GL_FRONT);

glCullFace(GL_FRONT_AND_BACK)后，所有的多边形都将被剔除，所以看见的就只有点和直线

例子，实现一个前面剔除，两种实现

• 剔除前面

glEnable(GL_CULL_FACE);
glCullFace(GL_FRONT);

• 剔除背面，但是定义clock-wise(顺时针为前面)

glEnable(GL_CULL_FACE);
glCullFace(GL_BACK);
glFrontFace(GL_CW);

帧缓冲

1. 一个完整的帧缓冲需要满足以下的条件：

• 附加至少一个缓冲（颜色、深度或模板缓冲）。
• 至少有一个颜色附件(Attachment)。
• 所有的附件都必须是完整的（保留了内存）。
• 每个缓冲都应该有相同的样本数。

检查帧缓冲是否完整

if(glCheckFramebufferStatus(GL_FRAMEBUFFER) == GL_FRAMEBUFFER_COMPLETE)
  // 执行胜利的舞蹈

2. Renderbuffer Object(渲染缓冲对象)

一种更适合GPU读写的缓冲格式，相比纹理，效率更高。缺点是readpix效率比较低

如果不需要作为纹理采样处理，可以使用Renderbuffer Object，比如深度、模板缓冲

参考 stackoverflow上的解释：What's the concept of and differences between Framebuffer and Renderbuffer in OpenGL?

3. 看一个framebuffer的例子，理解framebuffer的流程

// 1. 创建帧缓冲,绑定
unsigned int framebuffer;
glGenFramebuffers(1, &framebuffer);
glBindFramebuffer(GL_FRAMEBUFFER, framebuffer);

// 2. 创建纹理，设置参数，后面需要以它采样，用纹理的格式
// 生成纹理
unsigned int texColorBuffer;
glGenTextures(1, &texColorBuffer);
glBindTexture(GL_TEXTURE_2D, texColorBuffer);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, 800, 600, 0, GL_RGB, GL_UNSIGNED_BYTE, NULL);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR );
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glBindTexture(GL_TEXTURE_2D, 0);

// 将它附加到当前绑定的帧缓冲对象
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, texColorBuffer, 0);

// 3. 创建一个深度和模板渲染缓冲对象
unsigned int rbo;
glGenRenderbuffers(1, &rbo);
glBindRenderbuffer(GL_RENDERBUFFER, rbo);
glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, 800, 600);
glBindRenderbuffer(GL_RENDERBUFFER, 0);

// 4. 渲染缓冲对象附加到帧缓冲的深度和模板附件上
glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

// 5. 检查帧缓冲
if(glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
    std::cout << "ERROR::FRAMEBUFFER:: Framebuffer is not complete!" << std::endl;
glBindFramebuffer(GL_FRAMEBUFFER, 0);

立方体贴图(天空盒)

1. 原理及使用

和普通的纹理采样流程类似，区别在于

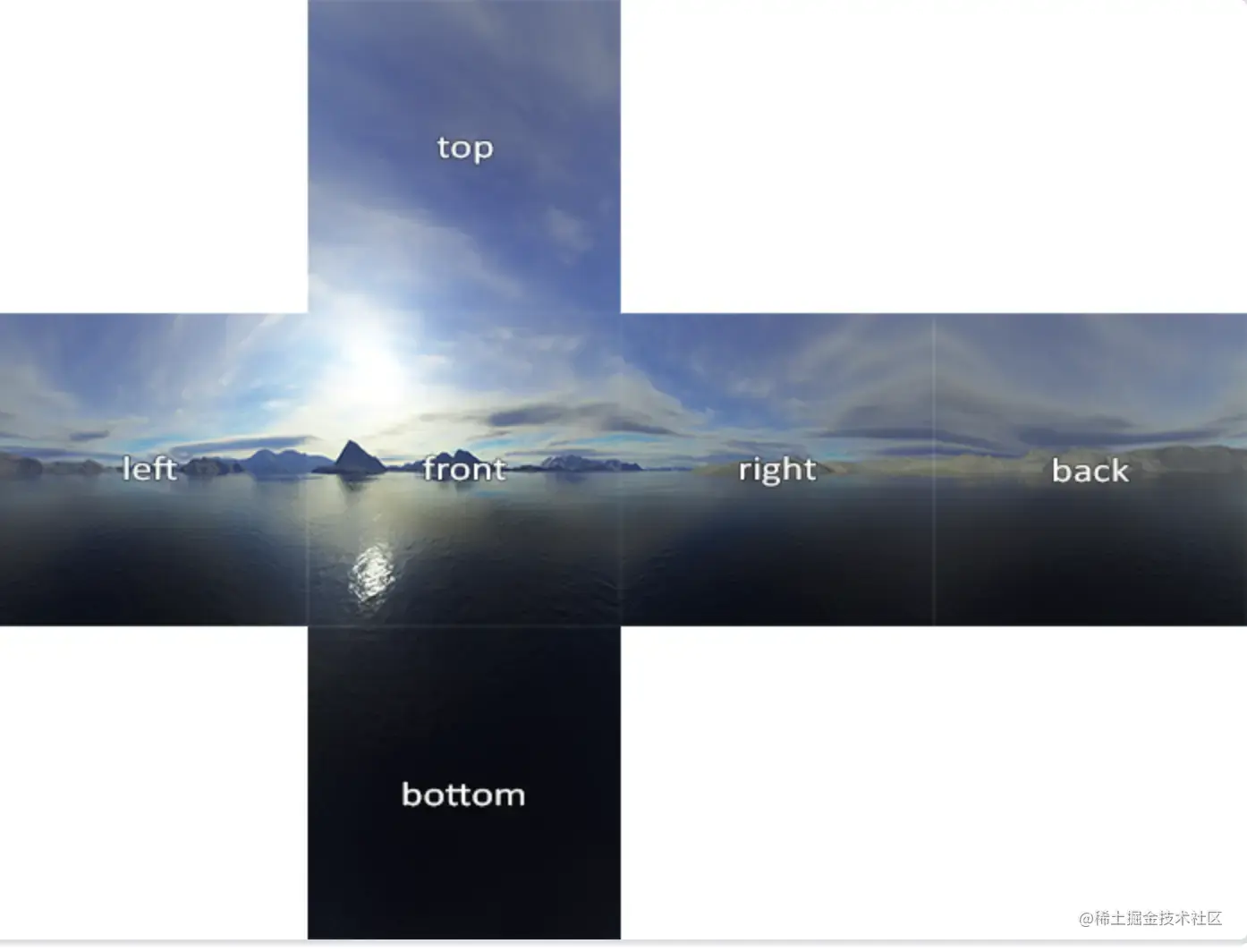

• 需要6张图片纹理
• 环绕方式多一个z方向，指两个面交接的地方如何拼接

glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);

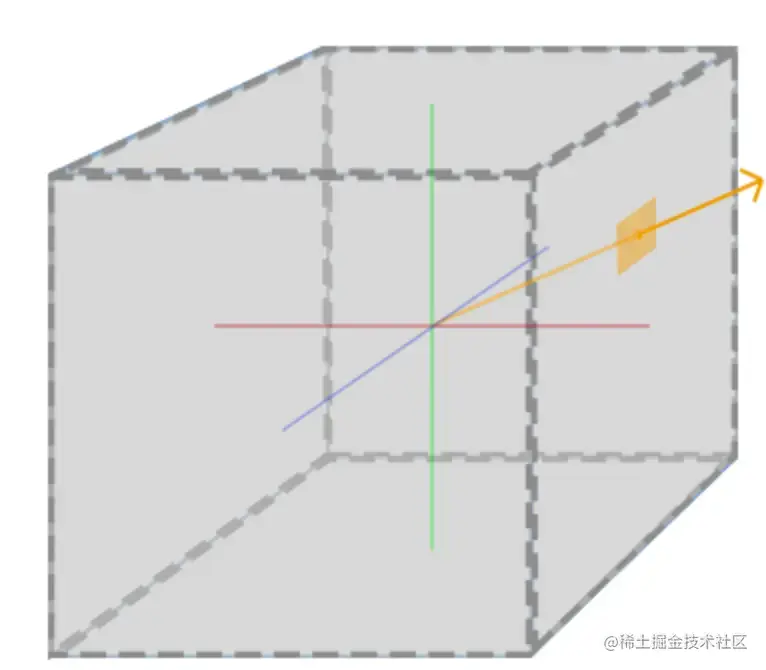

• 片元着色器中 纹理坐标和2D纹理采样不同，改成3维度的向量，以一个向量方向来采样：

void main()
{
    FragColor = texture(cubemap, textureDir);
}

• 纹理的绑定类型不同 GL_TEXTURE_CUBE_MAP

unsigned int textureID;
glGenTextures(1, &textureID);
glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);

• 天空盒的shader，片段着色器以顶点坐标作为方向采样

盒子中间是原点坐标，顶点的方向即天空盒上的采样方向

// 顶点着色器
void main()
{
    TexCoords = aPos;
    gl_Position = projection * view * vec4(aPos, 1.0);
}

// 片段着色器
#version 330 core
out vec4 FragColor;

in vec3 TexCoords;

uniform samplerCube skybox;

void main()
{
    FragColor = texture(skybox, TexCoords);
}

• 将天空盒加入到场景中，有两种方法
• 先绘制天空盒，再绘制其他物体，这样天空盒成为背景。

  注意绘制天空盒时，要禁用深度缓冲写入，否则天空盒前面会挡住其他物体

注意，游戏中天空盒一般不能随场景移动，禁止天空盒发生移动变换

// camera.GetViewMatrix()：获取观察矩阵
// glm::mat3(camera.GetViewMatrix()) 去掉位移分量
// glm::mat4(...   外围填充上1和0
glm::mat4 view = glm::mat4(glm::mat3(camera.GetViewMatrix()));

• 优化，天空盒布满整个场景，效率较低，所有方向都会运行一次片段着色器。

  改成先绘制其他物体，最后绘制天空盒。但需要改变天空盒的坐标计算，防止天空盒覆盖场景中的其他物体，改变z坐标为齐次坐标w，经过透视投影后，z = w/w = 1.0，天空盒永远在最远处

  void main()
  {
      TexCoords = aPos;
      vec4 pos = projection * view * vec4(aPos, 1.0);
      gl_Position = pos.xyww;
  }


  天空盒绘制，需要修改深度测试函数，默认是less,改成LEQUAL

  // draw skybox as last
  glDepthFunc(GL_LEQUAL);  // change depth function so depth test passes when values are equal to depth buffer's content
  skyboxShader.use();
  view = glm::mat4(glm::mat3(camera.GetViewMatrix())); // remove translation from the view matrix
  skyboxShader.setMat4("view", view);
  skyboxShader.setMat4("projection", projection);
  // skybox cube
  glBindVertexArray(skyboxVAO);
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);
  glDepthFunc(GL_LESS); // set depth function back to default


2. 反射与折射

实现反射、折射，需要在片段着色器中使用世界坐标系下的法线、顶点坐标

// 从顶点着色器中计算法线、顶点坐标
void main()
{
    Normal = mat3(transpose(inverse(model))) * aNormal;
    Position = vec3(model * vec4(aPos, 1.0));
    gl_Position = projection * view * model * vec4(aPos, 1.0);
}

// 片段着色器中使用
void main()
{
    // 计算观察向量
    vec3 I = normalize(Position - cameraPos);
    // 根据观察向量和 法向量 计算反射向量
    vec3 R = reflect(I, normalize(Normal));
    // 根据反射向量，从天空盒采样器中取出颜色
    FragColor = vec4(texture(skybox, R).rgb, 1.0);
}

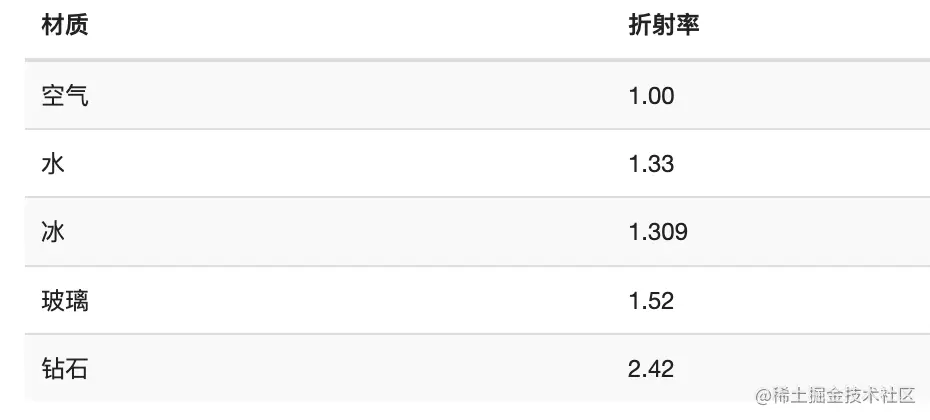

折射效果修改一行代码，注意折射率

    float ratio = 1.00 / 1.52;
    vec3 I = normalize(Position - cameraPos);
    vec3 R = refract(I, normalize(Normal), ratio);

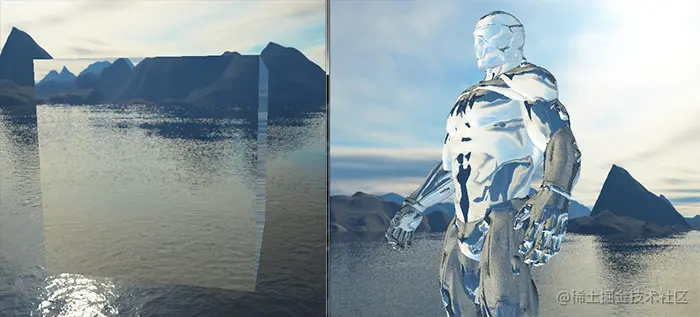

• 反射

• 折射

高级数据，其他的顶点数据存取的方式

1. glBufferSubData 普通的顶点数组缓冲

glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

普通的顶点数据定义，是position texture Coords(纹理)/normal（法线）是交错定义的，通过步幅、起点来交叉读取顶点属性，复制给顶点属性赋值

使用分批的方式会更简单，与交错布局123123123123不同，我们将采用分批(Batched)的方式111122223333。

• glBufferSubData，分批填充顶点缓冲对象

// 将data填充到buffer中，从第24个字节开始填充
glBufferSubData(GL_ARRAY_BUFFER, 24, sizeof(data), &data)

不用glBufferSubData，也可以手动获取buffer的指针

float data[] = {
  0.5f, 1.0f, -0.35f
  ...
};
glBindBuffer(GL_ARRAY_BUFFER, buffer);
// 获取指针
void *ptr = glMapBuffer(GL_ARRAY_BUFFER, GL_WRITE_ONLY);
// 复制数据到内存
memcpy(ptr, data, sizeof(data));
// 记得告诉OpenGL我们不再需要这个指针了
glUnmapBuffer(GL_ARRAY_BUFFER);

注意：这样生成的buffer，使用起来和之前的没啥区别，只是数据存储的顺序不同，即步幅和起始点和之前的值不同

2. glBufferSubData分批设置定点属性

分批或者整体设置定点属性，本质是一样的，看个人习惯

float positions[] = { ... };
float normals[] = { ... };
float tex[] = { ... };
// 填充缓冲
glBufferSubData(GL_ARRAY_BUFFER, 0, sizeof(positions), &positions);
glBufferSubData(GL_ARRAY_BUFFER, sizeof(positions), sizeof(normals), &normals);
glBufferSubData(GL_ARRAY_BUFFER, sizeof(positions) + sizeof(normals), sizeof(tex), &tex);

// 设置定点属性
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), 0);
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)(sizeof(positions)));
glVertexAttribPointer(
  2, 2, GL_FLOAT, GL_FALSE, 2 * sizeof(float), (void*)(sizeof(positions) + sizeof(normals)));

3. 复制缓冲

使用分批的好处，是可以复用定点缓冲数据

每种类型的缓冲，GL一次只能绑定一个，作为当前状态。

即可以绑定不同类型的缓冲，同时作为当前状态

void glCopyBufferSubData(GLenum readtarget, GLenum writetarget, GLintptr readoffset,
                         GLintptr writeoffset, GLsizeiptr size);

复制缓冲数据

float vertexData[] = { ... };
glBindBuffer(GL_COPY_READ_BUFFER, vbo1);
glBindBuffer(GL_COPY_WRITE_BUFFER, vbo2);
glCopyBufferSubData(GL_COPY_READ_BUFFER, GL_COPY_WRITE_BUFFER, 0, 0, sizeof(vertexData));

或者

float vertexData[] = { ... };
glBindBuffer(GL_ARRAY_BUFFER, vbo1);
glBindBuffer(GL_COPY_WRITE_BUFFER, vbo2);
glCopyBufferSubData(GL_ARRAY_BUFFER, GL_COPY_WRITE_BUFFER, 0, 0, sizeof(vertexData));

高级GLSL

介绍一些特殊的GLSL语法使用

1. GLSL内建变量

• 顶点着色器变量
  • gl_PointSize，绘制点的时候有用
  • gl_VertexID,当前点的索引(获取可以根据这个索引做特殊的渲染操作)
• 片段着色器变量
• gl_FragCoord(x、y屏幕空间坐标，z(0~1)表示深度)

void main()
{
   if(gl_FragCoord.x < 400)
       FragColor = vec4(1.0, 0.0, 0.0, 1.0);
   else
       FragColor = vec4(0.0, 1.0, 0.0, 1.0);
}

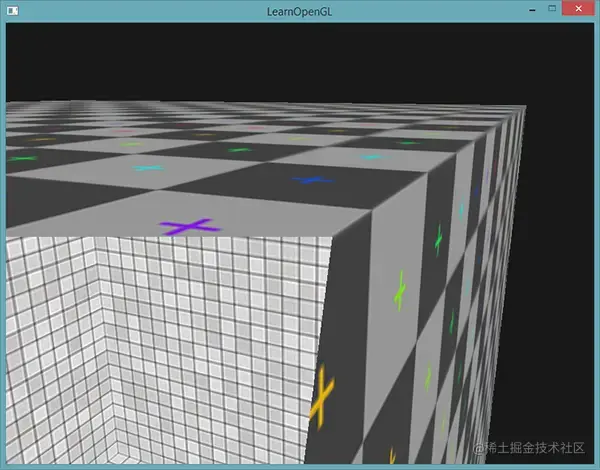

• gl_FrongFacing，判断正向还是背向

    // 根据前脸还是后脸输出不同的纹理
    #version 330 core
    out vec4 FragColor;

    in vec2 TexCoords;

    uniform sampler2D frontTexture;
    uniform sampler2D backTexture;

    void main()
    {
        if(gl_FrontFacing)
            FragColor = texture(frontTexture, TexCoords);
        else
            FragColor = texture(backTexture, TexCoords);
    }

• gl_FragDepth

这个稍微复杂点，可以用来修改片段的Z坐标，即深度值

gl_FragDepth有个缺陷，会导致提前深度测试冲突禁用，原理很好理解，因为只要到真正片段着色器运行才知道实际的深度值，提前深度测试没有意义。从4.2版本开始有个折中的方案，定义gl_FragDepth变量的规则，提供给提前深度测试参考，做个粗略的评估

2. 接口块，类似c语言中的结构体，减少变量声明

// vertex sheder
out VS_OUT
{
    vec2 TexCoords;
} vs_out;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    vs_out.TexCoords = aTexCoords;
}

// fragment shader
in VS_OUT
{
    vec2 TexCoords;
} fs_in;

uniform sampler2D texture;

void main()
{
    FragColor = texture(texture, fs_in.TexCoords);
}

3. Uniform缓冲对象、Uniform块布局

对相同的变量，设置为全局缓冲的uniform变量，比如view矩阵，每个shader都一样

有点复杂，暂时不展开了

几何着色器

作用，简单的顶点输入，生成复杂形状：

• 生成法向量、简单的头发等规则化的形状
• 爆炸效果

1.几何着色器的原理

(顶点着色器)输出顶点-->经过几何着色器-->输出新的顶点列表。即根据一个顶点属性，分裂出多组顶点

#version 330 core
layout (points) in;
// max_vertices表示总的输出点数
layout (line_strip, max_vertices = 2) out;

void main() {
    gl_Position = gl_in[0].gl_Position + vec4(-0.1, 0.0, 0.0, 0.0);
    EmitVertex();

    gl_Position = gl_in[0].gl_Position + vec4( 0.1, 0.0, 0.0, 0.0);
    EmitVertex();

    EndPrimitive();
}

输入有多重图元类型，比如

• points：则接收的是一个点的数组
• lines：接收的是两个点的数组
• trinagles：接收的事三个点的数组

具体类型值为：

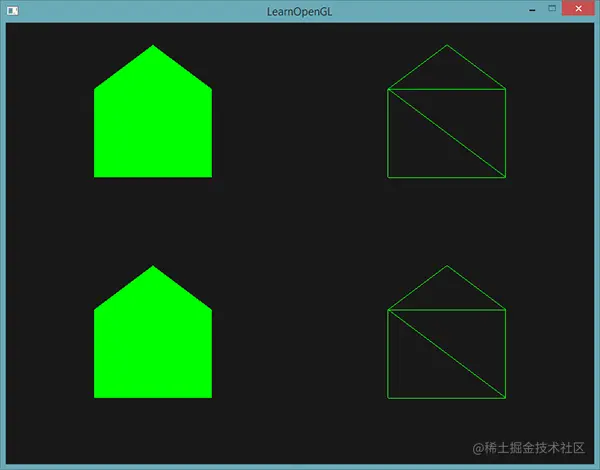

2. 案例

实现代码

// 1. 声明4个顶点
float points[] = {
    -0.5f,  0.5f, 1.0f, 0.0f, 0.0f, // 左上
     0.5f,  0.5f, 0.0f, 1.0f, 0.0f, // 右上
     0.5f, -0.5f, 0.0f, 0.0f, 1.0f, // 右下
    -0.5f, -0.5f, 1.0f, 1.0f, 0.0f  // 左下
};

// 2. 顶点着色器，没有特殊的，略..
// 3. 几何着色器，生成目标形状
fColor = gs_in[0].color; // gs_in[0] 因为只有一个输入顶点
gl_Position = position + vec4(-0.2, -0.2, 0.0, 0.0);    // 1:左下
EmitVertex();
gl_Position = position + vec4( 0.2, -0.2, 0.0, 0.0);    // 2:右下
EmitVertex();
gl_Position = position + vec4(-0.2,  0.2, 0.0, 0.0);    // 3:左上
EmitVertex();
gl_Position = position + vec4( 0.2,  0.2, 0.0, 0.0);    // 4:右上
EmitVertex();
gl_Position = position + vec4( 0.0,  0.4, 0.0, 0.0);    // 5:顶部
EmitVertex();

// 可以同时修改每个点的颜色，不仅仅是坐标
// gl_Position = position + vec4( 0.0,  0.4, 0.0, 0.0);    // 5:顶部
// fColor = vec3(1.0, 1.0, 1.0);
// EmitVertex();

EndPrimitive();

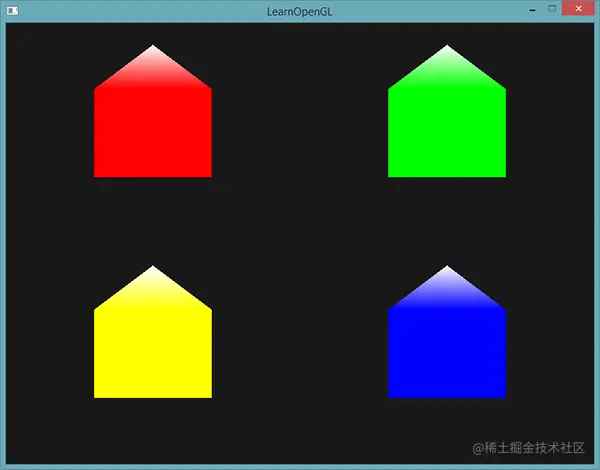

带颜色修改的效果：

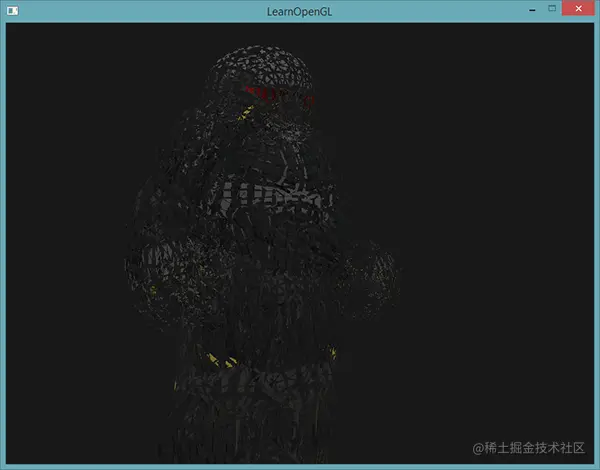

3. 爆破效果(爆炸成小块)、法向量显示

原理简述：

• 将每个三角形沿着法向偏移一个坐标，输入输出都是6个顶点
• 法向的计算要注意，从顶点获取的是view空间的法向(经过法向量矩阵)，最后显示要在投影空间，

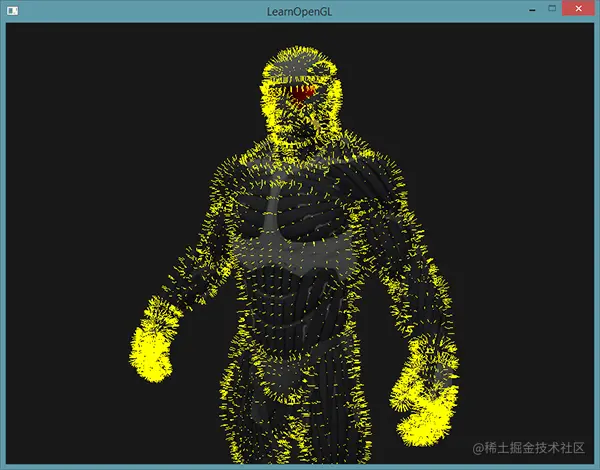

原理简述;

• 输入是每个三角形3个顶点，输出是线条-6个顶点

实例化

用于绘制大量相同物体，比如粒子、植被等

1. 实例化原理 实例化可以减少drawcall次数，确切的说，是减少每次drallcall数据通信的时间。

与绘制顶点本身相比，使用glDrawArrays或glDrawElements函数告诉GPU会消耗更多的性能，

OpenGL在绘制顶点数据之前需要做很多准备工作（比如告诉GPU该从哪个缓冲读取数据，从哪寻找顶点属性，而且这些都是在相对缓慢的CPU到GPU总线(CPU to GPU Bus)上进行的）

实例化API基本差不多：

glBindVertexArray(quadVAO);
// 最后多了一个100，表示要实例化的数量
glDrawArraysInstanced(GL_TRIANGLES, 0, 6, 100);

vertex shader里，根据实例化id获取对应的参数 gl_InstanceID是内建变量

#version 330 core
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec3 aColor;

out vec3 fColor;

uniform vec2 offsets[100];

void main()
{
    vec2 offset = offsets[gl_InstanceID];
    gl_Position = vec4(aPos + offset, 0.0, 1.0);
    fColor = aColor;
}

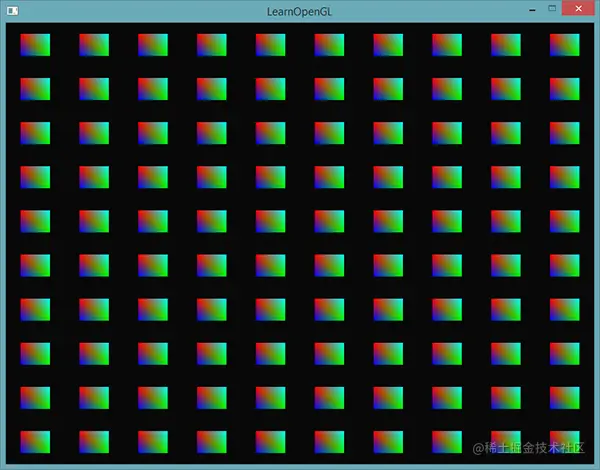

2. 实例化数组 glVertexAttribDivisor

解决uniform数量上限的问题，不使用gl_InstanceID，改用普通的顶点属性接收差异化的数据，比如偏移、旋转。

glEnableVertexAttribArray(2);
glBindBuffer(GL_ARRAY_BUFFER, instanceVBO);
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 2 * sizeof(float), (void*)0);
glBindBuffer(GL_ARRAY_BUFFER, 0);
glVertexAttribDivisor(2, 1);

glVertexAttribDivisor(2, 1)意图：每调用一次vetex shader取两个值，每次更新一次顶点属性

同理：glVertexAttribDivisor(2, 10)表示每调用10次更新一次顶点属性

实例化数组可以避免使用gl_InstanceID,而且更灵活的控制实例的变化频率

其他案例，行星带

抗锯齿(Anti-Aliasing)

抗锯齿算法是很大一块内容，这里只是简单整理概念。

1. 常见抗锯齿 所有的抗锯齿，本质上都是通过更多的采样做混合。常见的抗锯齿MSAA, SSAA, FXAA, TXAA。

• SSAA（SuperSampling Anti-Aliasing，简称SSAA），用的不多，通过增加输出图像的分辨率实现，最后阶段再降采样压缩，内存、计算量都成倍增加

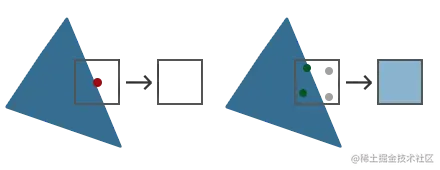

• MSAA（MultiSampling Anti-Aliasing，简称MSAA），比较常用，内存占用和SSAA一样额外增加，颜色、模板、深度缓冲附件、顶点计算个数都成倍增加，但是在片段着色器环节只计算一次，通过对三角面片内子采样点赋值的方式，生成明暗自然过渡的边界。

MSAA对延迟渲染支持不太好，因为先过一遍光栅化，生成GBuffer，不直接做shading，所以没有子样本信息了，硬要做比较麻烦。

• FXAA（Fast Approximately -Aliasing，简称FXAA） FXAA，可以理解为后处理的方式,shader里提取边界，然后做模糊。
• 时间性抗锯齿（TXAA） 比较先进的抗锯齿方式，将采样均摊到每一帧上，然后结合之前的采样和当前的采样做混合。

弊端：

• 场景发生大的变化时无效，找不到对应点
• 要记录每帧的矩阵变换，以便找到相同点

2. MSAA流程

• 开启msaa,一般默认会开，使用GLFW窗口框架已经封装好整个过程。

glfwWindowHint(GLFW_SAMPLES, 4);

• 离屏MSAA（自己处理整个流程） 代码参考：离屏MSAA"

核心代码:

// 1. 生成多重采样纹理附件，和普通的纹理类似
unsigned int framebuffer;
glGenFramebuffers(1, &framebuffer);
glBindTexture(GL_TEXTURE_2D_MULTISAMPLE, tex);
glTexImage2DMultisample(GL_TEXTURE_2D_MULTISAMPLE, samples, GL_RGB, width, height, GL_TRUE);
glBindTexture(GL_TEXTURE_2D_MULTISAMPLE, 0);

// 2. 作为附件，绑定到framebuffer

glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D_MULTISAMPLE, tex, 0);

// 3. 绑定多重采样渲染缓冲对象,用于模板、深度测试
glRenderbufferStorageMultisample(GL_RENDERBUFFER, 4, GL_DEPTH24_STENCIL8, width, height);

// 4. 绘制

// 5. 将结果copy 到默认屏幕设备上
glBindFramebuffer(GL_READ_FRAMEBUFFER, multisampledFBO);
glBindFramebuffer(GL_DRAW_FRAMEBUFFER, 0);
glBlitFramebuffer(0, 0, width, height, 0, 0, width, height, GL_COLOR_BUFFER_BIT, GL_NEAREST);

注意glBlitFramebuffer的特殊用途

一个多重采样的图像包含比普通图像更多的信息，我们所要做的是缩小或者还原(Resolve)图像。多重采样帧缓冲的还原通常是通过glBlitFramebuffer来完成，它能够将一个帧缓冲中的某个区域复制到另一个帧缓冲中，并且将多重采样缓冲还原

3. 自定义抗锯齿算法 不适用splitFramebuffer，而是在shader里接收多采样纹理，自己处理

uniform sampler2DMS screenTextureMS;
vec4 colorSample = texelFetch(screenTextureMS, TexCoords, 3);  // 第4个子样本

注意，通过光栅化、片段着色器流程之后，color缓冲是4采样的。
