开篇
由于公司需要制作网络拓扑图（基于d3），不得不开启了d3的学习，下文是我自己所学习d3后画出来的图形。 *注 ：源代码厂库地址，求星星

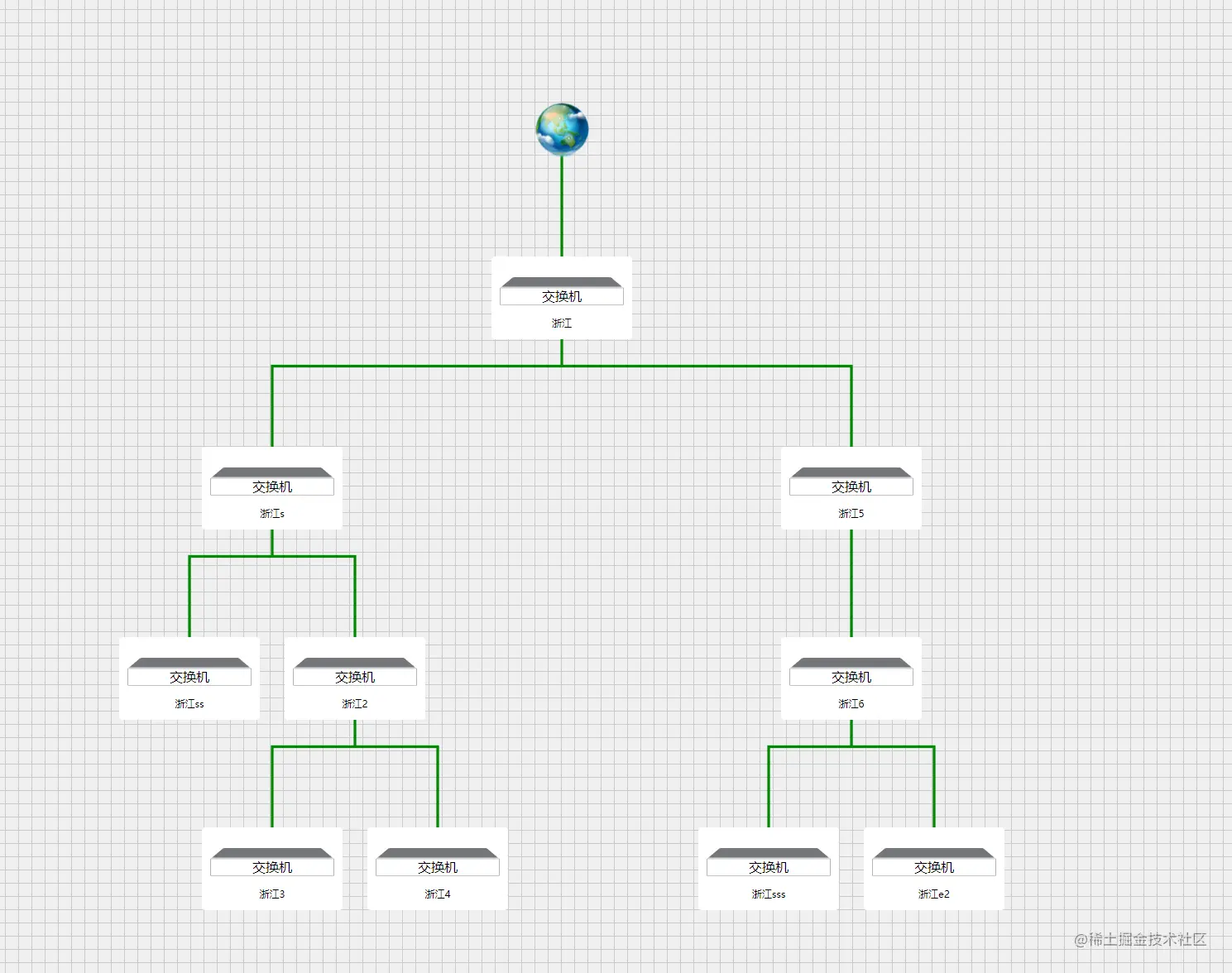

效果图：（实现了添加删除，放大缩小，移动，拖动）
基础
- 选择器
d3.selectAll('') // d3的选择器，类似与js的document.querySelectorAll
d3.select('') // d3的选择器，类似与js的document.querySelector
- 获取或者设置属性
let svgDom = d3.selectAll('svg') // 选中svg后，可获取svg的属性
svgDom.attr('class') // 一个参数是获取
svgDom.attr('class', 'svgBox') // 两个参数是设置其属性值
// d3支持jq的连写形式
d3.selectAll('svg').attr('class')
- 数据处理(d3提供了很多数据预处理的接口，详情见官网)
// 预处理处理数据的接口
let root = d3.hierarchy(data)
// 预处理获取xy的坐标
root = d3.tree()
- 分组
d3.js（Data-Driven Documents）中的g是“group”元素的缩写，它是SVG（Scalable Vector Graphics）中的标签之一。g元素用于将一组SVG元素组合成单个组。通常，开发人员使用g元素来将多个形状组合成一个复杂的图形，实现更复杂的可视化效果。例如，在一个地图可视化中，可以将多个地图元素（如线、点和多边形）组合到一个g元素中，以便更易于控制和管理整个地图的可视化效果。
- js数据处理（递归）
function fn(data, name){
if (data.name == name){
// todo
return
} else {
data.children?.forEach(it => {
add(it)
});
}
}
fn(data, 'yosong')
完整代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>网络拓扑图</title>
<script src="http://d3js.org/d3.v7.min.js"></script>
<style>
body{
margin: 0;
}
.svgBox{
background-color: #f0f0f0;
overflow: hidden;
height: 100vh;
width: 100vw;
margin: 0 auto;
}
#mainsvg{
display: flex;
justify-content: center;
align-items: center;
background: -webkit-linear-gradient(top, transparent 15px, #ccc 0),
-webkit-linear-gradient(left, transparent 15px, #ccc 0);
background-size: 16px 16px;
}
#menu {
position: absolute;
background-color: #fff;
border: 1px solid #ddd;
padding: 5px;
box-shadow: 0 0 5px #aaa;
border-radius: 6px;
}
#menu ul {
list-style: none;
margin: 0;
padding: 0;
}
#menu li {
line-height: 30px;
cursor: pointer;
border-bottom: 1px solid #aaa;
margin-bottom: 5px;
width: 150px;
}
#menu li:hover {
background-color: #f1f1f1;
}
#menu>ul>#del{
color: red;
}
</style>
</head>
<body>
<div class="svgBox">
<svg id="mainsvg" class="svgs" height="100%" width="100%"></svg>
</div>
<div id="menu" style="display:none">
<ul>
<li>重命名</li>
<li id="add">添加下联交换机</li>
<li id="del">删除</li>
</ul>
</div>
</body>
<script>
// 数据
let data = {
name: "中国",
children: [
{
name: "浙江",
children: [
{
name: "浙江s",
children: [
{
name: "浙江ss",
},
{
name: "浙江2",
children: [
{
name: "浙江3",
},
{
name: "浙江4",
}
]
},
]
},
{
name: "浙江5",
children: [
{
name: "浙江6",
children: [
{
name: "浙江sss",
},
{
name: "浙江e2",
},
]
}
]
},
]
},
]
};
// 定义矩形的宽高，折线据此确定横纵坐标
const boxWidth = 200;
const boxHeight = 170;
// 设置线条样式
function elbow(d) {
let sourceX = d.source.x,
sourceY = d.source.y + 100, // 这个数字决定上面高度
targetX = d.target.x,
targetY = d.target.y;
return "M" + sourceX + "," + sourceY +
"V" + ((targetY - sourceY) / 4 + sourceY) +
"H" + targetX +
"V" + targetY;
}
let contextmenuName = null
const render = () => {
// 移除
d3.selectAll('#gGroup').remove()
// 获取容器
const svg = d3.select('#mainsvg')
// 容器宽度
const svgwidth = svg._groups[0][0].clientWidth
// 容器高度
const svgheight = svg._groups[0][0].clientHeight
// 外边距
const margin = {top: 100, right: 50, bottom: 100, left: 50}
// 宽度
const innerWidth = svgwidth - margin.left - margin.right
// 高度
const innerHeight = svgheight - margin.top - margin.bottom
// 给svg容器添加一个组,用于存放其他的组件
const g = svg.append('g')
// 设置id
.attr('id', 'gGroup')
// 设置g放大缩小
const zoom = d3.zoom()
svg.call(zoom.on('zoom', (e) => {
g.attr('transform', e.transform)
}))
// 移动到中间位置
svg.transition()
.duration(0) // 移动时间
.call(
zoom.transform,
d3.zoomIdentity.translate(svgwidth / 2, margin.top).scale(1)
);
// 预处理处理数据的接口
let root = d3.hierarchy(data)
// 预处理获取xy的坐标
root = d3.tree()
.nodeSize([200, 230]) // 200是宽度, 150是下面的高度
(root)
// 添加组
g.selectAll('.link').data(root.links()).join('g')
.attr('class', 'link')
.attr('id', d => d.target.data.name + 'link')
// 线条
.append('path')
.attr('class', 'path')
.attr('fill', 'none')
.attr('stroke-width', '.2em')
.attr('stroke', (d, i) => {
return '#018903'
})
.attr('d', elbow)
// 矩形
g.selectAll('.node').data(root.descendants()).join('g')
.attr('class', 'node')
.attr('id', d => d.data.name)
.append('rect')
.attr('x', d => d.x - 85)
.attr('y', d => d.y)
.attr('width', 170)
.attr('height', 100)
.attr('rx', 4)
.attr('ry', 4)
.attr('fill', d => {
if (d.data.name == '中国'){
return 'none'
}else{
return '#fff'
}
})
// 添加图像
d3.selectAll('.node').data(root.descendants()).append('image')
.attr('href', d => {
if(d.data.name == '中国'){
return 'https://noc.ruijie.com.cn/macc5/img/network.bbdf5e66.png'
} else {
return 'https://noc.ruijie.com.cn/macc5/img/GW.cc09734c.svg'
}
})
.attr('class', 'img')
.attr('x', d => {
if (d.data.name == '中国'){
return d.x - 35
}else{
return d.x - 75
}
})
.attr('y', d => {
if (d.data.name == '中国'){
return d.y + 40
}else{
return d.y + 25
}
})
.attr('text-anchor', 'middle')
.attr('width', d => {
if (d.data.name == '中国'){
return 70
}else {
return 150
}
})
// 添加文字
d3.selectAll('.node').data(root.descendants()).append('text')
.text('交换机')
.attr('x', d => {
if (d.data.name == '中国'){
return d.x
}else{
return d.x
}
})
.attr('y', d => {
if (d.data.name == '中国'){
return d.y + 40
}else{
return d.y + 54
}
})
.attr('text-anchor', 'middle')
.style("stroke", "#2b6afd")
.style("stroke-dasharray", "0")
.style("stroke-width", "0px")
.style('display', (d) => {
return d.data.name == '中国' ? 'none' : 'block'
})
// 添加文字
d3.selectAll('.node').data(root.descendants()).append('text')
.text(d => d.data.name)
.attr('x', d => {
if (d.data.name == '中国'){
return d.x
}else{
return d.x
}
})
.attr('y', d => {
if (d.data.name == '中国'){
return d.y + 40
}else{
return d.y + 85
}
})
.attr('text-anchor', 'middle')
.style('font-size', '12px')
.style("stroke", "#2b6afd")
.style("stroke-dasharray", "0")
.style("stroke-width", "0px")
.style('display', (d) => {
return d.data.name == '中国' ? 'none' : 'block'
})
// 拖动事件
let drag = d3.drag()
.on("start", dragstarted)
.on("drag", dragged)
.on("end", dragended);
// 单击事件
d3.selectAll(".node")
.call(drag);
// 被拖动覆盖的对象
let onOverObj = null
let newDraggObj = null
// 拖动的子元素
let childrenList = []
// 已经拖动
let ismove = false
// 拖动开始
function dragstarted(event, d) {
// 关闭菜单
if (document.querySelector('#menu').style.display != 'none') {
document.querySelector('#menu').style.display = 'none'
contextmenuName = null
}
}
// 拖动中
function dragged(event, d) {
ismove = true
// 获取所有子元素
function getAllchildren(arr) {
arr.forEach(it => {
childrenList.push(it.data.name)
if (it.children){
getAllchildren(it.children)
}
});
}
// 获取所有子元素
d.children ? getAllchildren(d.children) : ''
// 隐藏所有子元素
childrenList.forEach(it => {
d3.select('#' + it).style("display", "none");
d3.select('#' + it + 'link').style("display", "none");
});
let isCover = false // 判断是否一直再覆盖的元素上面
let _that = this // 当前对象
// 拖动时执行的操作, 设置g的位置,设置g的层级
d3.select(this).attr("transform", `translate(${event.x - d.x} , ${event.y - d.y})`)
.raise();
//检查与其他元素是否有重叠
d3.selectAll(".node").filter(function (d1) { return d1 != d; }).each(function (d1) {
// 可以获取对象宽高
var bbox1 = this.getBoundingClientRect();
var bbox2 = _that.getBoundingClientRect();
// 将所有的节点设置边框
if (d3.select(this).attr('id') != '中国'){
d3.select(this).style("stroke", "#2b6afd")
.style("stroke-dasharray", "5")
.style("stroke-width", "4px")
}
// 如果覆盖了就保存
if (bbox1.left < bbox2.right && bbox1.right > bbox2.left &&
bbox1.top < bbox2.bottom && bbox1.bottom > bbox2.top) {
// 判断覆盖元素是否正确(不能是指定的第一个，不能是隐藏了的元素)
if (d3.select(this).attr('id') != '中国' && d3.select(this).attr('style').indexOf('display: none;') == -1){
// 设置覆盖元素对象
onOverObj = this
newDraggObj = _that
// 设置已有覆盖元素
isCover = true
} else {
onOverObj = null
newDraggObj = null
}
} else {
// 如果没有任何覆盖清除覆盖的元素对象
if (isCover == false){
onOverObj = null
newDraggObj = null
}
}
});
// 设置覆盖元素的边框
d3.select(onOverObj).style("stroke", "#2b6afd")
.style("stroke-dasharray", "0")
.style("stroke-width", "4px")
}
// 拖动结束
function dragended(event, d) {
// 结束拖动时执行的操作
// console.log(onOverObj, '覆盖的元素');
// console.log(newDraggObj, '拖动的元素');
// console.log(childrenList, '所有的子元素的id');
// 判断拖动与覆盖的元素是否为空
if (onOverObj && newDraggObj){
// 拖动的对象
draggName = d3.select(newDraggObj)._groups[0][0].__data__.data.name
// 覆盖的对象
overName = d3.select(onOverObj)._groups[0][0].__data__.data.name
// 拖动的所有对象
draggObj = null
// 推动后删除的对象
otherObj = null
// 获取拖动的所有的对象
function getObj(obj) {
if (obj.name == draggName){
draggObj = obj
return
} else {
obj.children?.forEach(it => {
getObj(it)
});
}
}
getObj(data)
// 删除被拖动的对象
function deleteNode(node, target) {
// 遍历到目标节点，直接返回null
if (node.name === target) {
return null;
}
// 遍历子节点
if (node.children) {
node.children = node.children.map(child => deleteNode(child, target)).filter(child => child !== null);
}
return node;
}
// 剔除被拖动的对象
otherObj = deleteNode(data, draggObj.name);
// 得到新的对象（将已经删除拖动的对象添加被拖动的对象到覆盖的的对象的children上面）
function setObj(obj) {
if (obj.name == overName){
obj.children ? obj.children.push(draggObj) : obj.children = [draggObj]
return
} else {
obj.children?.forEach(it => {
setObj(it)
});
}
}
setObj(otherObj)
}
if (ismove){
// 重新绘制
render()
ismove = false
}
}
// 获取要使用自定义菜单的元素
let target = document.querySelectorAll('.node');
// 获取自定义菜单元素
let menu = document.getElementById('menu');
// 绑定鼠标右键单击事件
target.forEach(it => {
if (it.id != '中国'){
it.addEventListener('contextmenu', function (event) {
// 取消默认的右键菜单
event.preventDefault();
// 隐藏自定义菜单
menu.style.display = 'none';
// 判断是否为鼠标右键
if (event.button === 2) {
// 设置自定义菜单的位置为鼠标点击的位置
menu.style.left = event.clientX + 20 + 'px';
menu.style.top = event.clientY + 'px';
// 显示自定义菜单
menu.style.display = 'block';
}
contextmenuName = d3.select(this)._groups[0][0].__data__.data.name
});
// 点击菜单项后隐藏自定义菜单
menu.addEventListener('click', function (event) {
menu.style.display = 'none';
})
}
})
// 监听单击事件关闭菜单
document.querySelector('body').addEventListener('click', () => {
if (menu.style.display != 'none') {
menu.style.display = 'none'
contextmenuName = null
}
})
}
render()
let numberid = '我是新增'
// 添加事件
document.querySelector('#add').addEventListener('click', () => {
console.log(contextmenuName);
if (contextmenuName){
function add(data){
if (data.name == contextmenuName){
numberid += 1
data.children ? data.children.push({name: '新的' + numberid}) : data.children = [{name: '新的' + numberid}]
} else {
data.children?.forEach(it => {
add(it)
});
}
}
add(data)
// 重新渲染
render()
}
})
// 删除事件
document.querySelector('#del').addEventListener('click', () => {
console.log(contextmenuName);
if (contextmenuName){
// 删除被拖动的对象
function deleteNode(node, target) {
// 遍历到目标节点，直接返回null
if (node.name === target) {
return null;
}
// 遍历子节点
if (node.children) {
node.children = node.children.map(child => deleteNode(child, target)).filter(child => child !== null);
}
return node;
}
deleteNode(data, contextmenuName)
// 重新渲染
render()
}
})
</script>
</html>
