逆向-Dex文件结构与Smali语法

浪人笔记
903 阅读5分钟

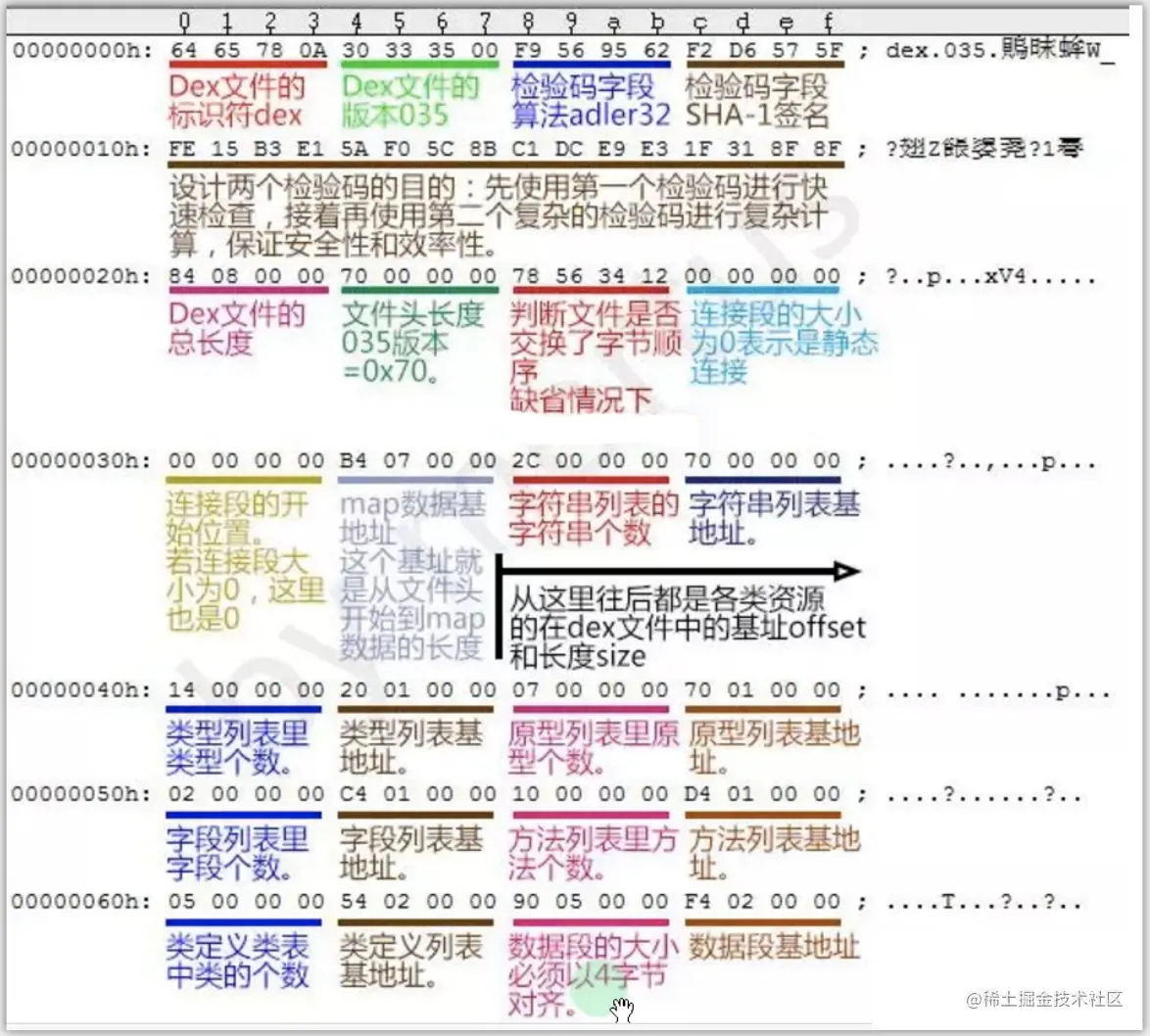

Dex文件结构

了解dex文件结构可以更好的理解app运行的过程，有一个最大的作用就是加固，加固必须对文件结构还有运行机制比较熟悉才可以写。因为dex文件比较难读，一般都是通过直接修改dex文件来做加固的

他是一个class文件的集合，会把class文件里面的东西分类存放在一块连续的内存区域。比如String还有方法等等这些，都不是根据.class文件来区分的，而是全部放在一起，这样做的好处就是可以过滤掉很多重复的数据，坏处就是比较难查找，

基于dex文件内存地址连续的这个特性，Dalvik虚拟机去解析的时候是采用了Smali的语法，你会看到各种寄存器v0 p0的偏移来代表内存地址。


结构这东西纯靠记忆，没什么可说的，一个文件的规则，都是固定的，还算比较好记

例子

手动对dex添加一些脏代码，算是一种简单的加固。如果复杂一点对dex进行加密，还需要配合安卓的安装机制进行hook，在安装成功的时候让程序对dex先进行解密

import dexlib2
from dexlib2.iface import DexFile

# 打开dex文件
with open("example.dex", "rb") as f:
    dex = DexFile.from_bytes(f.read())

# 遍历每一个class
for clazz in dex.get_classes():
    # 遍历每一个方法
    for method in clazz.get_methods():
        # 在每个方法的代码末尾加入一条无用的语句
        code = method.get_code()
        last_instr = code.get_instructions()[-1]
        new_instr = dexlib2.iface.instruction.Instruction10x(
            opcode=last_instr.opcode,
            start_addr=last_instr.start_addr + last_instr.get_length(),
            payload=0x00
        )
        code.get_instructions().append(new_instr)

# 将修改后的dex文件写回到磁盘
with open("example_modified.dex", "wb") as f:
    f.write(dex.to_bytes())

这个例子在smali文件中插入一条无用指令，可能就会导致有些反编译工具无法识别。所以熟悉smali语法就很重要

Smali语法

其实说到这里就比较好理解了，smali就是把java代码变成一条条的指令，下面就是smali提供的一些操作指令，结合例子看两个就明白了。

以下是常见的Smail语言操作指令和操作数的总结：

  • move: 移动一个值到另一个寄存器中
  • const: 将常量加载到寄存器中
  • invoke-XXX: 调用一个方法，其中XXX代表调用的方法类型，例如invoke-virtual、invoke-direct、invoke-static、invoke-super、invoke-interface等
  • return-XXX: 返回一个值，其中XXX代表返回值的类型，例如return-void、return-object等
  • if-XXX: 条件跳转指令，其中XXX代表跳转条件，例如if-eq、if-ne等
  • check-cast: 检查对象类型并转换为指定类型
  • sget-XXX: 获取一个静态字段，其中XXX代表字段类型，例如sget-object、sget-int等
  • sput-XXX: 设置一个静态字段，其中XXX代表字段类型，例如sput-object、sput-int等
  • iget-XXX: 获取一个实例字段，其中XXX代表字段类型，例如iget-object、iget-int等
  • iput-XXX: 设置一个实例字段，其中XXX代表字段类型，例如iput-object、iput-int等
  • new-instance: 创建一个新的对象
  • new-array: 创建一个新的数组
  • fill-array: 填充数组
  • array-length: 获取数组长度
  • aget-XXX: 获取数组元素，其中XXX代表元素类型，例如aget-object、aget-int等
  • aput-XXX: 设置数组元素，其中XXX代表元素类型，例如aput-object、aput-int等
  • add, sub, mul, div, rem: 数学运算指令，分别代表加、减、乘、除、取余
  • and, or, xor, neg, shl, shr, ushr: 位运算指令，分别代表按位与、按位或、按位异或、按位取反、左移、右移、无符号右移
  • add/sub：加/减法操作
  • cmp：比较操作
  • jump：跳转指令，根据条件跳转到不同的位置
  • call：调用函数
  • ret：返回指令

操作数：

  • 寄存器：只需要记住v0和p0这些Dalvik虚拟机中的寄存器就够了，例如rax、rbx、rcx等这些是x86上的寄存器
  • 内存地址：在Dalvik虚拟机中是通过寄存器的偏移量来找到内存地址的，一般x86是一个绝对地址会有例如[rbp-4]、[rsp+8]等这些，
  • 立即数：例如123、0x1234等。就是直接定义一个值，比如const/4 v0, 1 # v0 = 1

举例说明

invoke-virtual和invoke-direct

虚方法和非虚方法,是用于区别是多态的时候要调子类的方法还是父类的方法

invoke-virtual {参数列表}, 类名;->方法名(参数类型列表)返回值类型
invoke-direct {参数列表}, 类名;->方法名(参数类型列表)返回值类型

class Shape {
    public void draw() {
        System.out.println("Drawing a shape.");
    }
}

class Circle extends Shape {
    public void draw() {
        System.out.println("Drawing a circle.");
    }
}

Shape s = new Circle();
s.draw();

在这个例子中，s的类型是Shape，但实际上指向的是Circle对象。如果使用invoke-virtual指令来调用draw()方法，那么会根据s的实际类型来调用Circle的draw()方法；而如果使用invoke-direct指令来调用draw()方法，那么会直接调用Shape的draw()方法。

转化为smali代码

.class public LMain;
.super Ljava/lang/Object;

.method public static main([Ljava/lang/String;)V
    // 要用到寄存器的数量
    .registers 2
    new-instance v0, LCircle;
    invoke-direct {v0}, LCircle;-><init>()V
    move-object v1, v0
    invoke-virtual {v1}, LShape;->draw()V
    return-void
.end method

v 开头的寄存器表示虚拟寄存器，p 开头的寄存器表示参数寄存器

iget-object

iget-object v0, p0, Lcom/example/MyClass;->myField:Lcom/example/MyClass$MyInnerClass;

在 Java 代码中，上述 smali 代码对应的 Java 代码如下：

MyInnerClass myInnerClass = myClass.myField;

if和for循环

int a = 10;
if (a > 0) {
    a = a * 2;
} else {
    a = a / 2;
}


int sum = 0;
for (int i = 1; i <= 10; i++) {
    sum += i;
}


// --- if
const/4 v0, 0xa  #将常量10放入寄存器v0中
if-gtz v0, :cond_true  #如果v0的值大于0，跳转到标签:cond_true处执行
const/4 v0, 0x2  #将常量2放入寄存器v0中
mul-int v0, v0, v1  #将v0乘以v1的值，结果存储到v0中
goto :end  #跳转到标签:end处执行
:cond_true
const/4 v0, 0x2  #将常量2放入寄存器v0中
div-int v0, v0, v1  #将v0除以v1的值，结果存储到v0中
:end

// --- for循环

const/4 v0, 0x1   # 初始化i为1
const/4 v1, 0xa   # 循环条件为i<=10
const/4 v2, 0x0   # 初始化sum为0

:loop_start
if-ge v0, v1, :loop_end  # 判断循环条件是否成立，不成立跳转到loop_end
add-int v2, v2, v0      # 循环体
add-int/lit8 v0, v0, 0x1 # 自增i
goto :loop_start        # 继续循环

:loop_end

这一篇属于初学者的见解，可能有些知识点总结的并不正确。希望大神看到能指出，莫笑话。
