神经网络是机器学习的强大工具，但它们可能难以理解和可视化。幸运的是，有一些工具可以让这项任务变得更容易。VisualKeras就是这样一个工具，它是一个Python库，允许你以一种直观的方式创建和可视化神经网络。在这篇博客中，我们将探讨如何使用VisualKeras来实现神经网络的可视化。
首先，我们需要安装VisualKeras。我们可以使用Python软件包管理器pip来做这件事。打开一个终端窗口，输入以下命令：
pip install visualkeras
一旦VisualKeras安装完毕，我们就可以开始使用它来可视化我们的神经网络了。让我们先创建一个简单的神经网络，有一个输入层、一个隐藏层和一个输出层。我们将使用Keras库中的Sequential模型来创建这个网络。下面是创建该模型的代码：
from keras.models import Sequentialfrom keras.layers import Densefrom visualkeras import layered_view# create the modelmodel = Sequential([ Dense(64, activation='relu', input_shape=(784,)), Dense(10, activation='softmax')])# visualize the modellayered_view(model, legend=True)
在上面的代码中，我们从Keras中导入Sequential模型和Dense层。我们还从VisualKeras导入了layered_view函数。然后，我们使用Sequential模型创建我们的神经网络，并添加一个有64个节点的Dense层，一个ReLU激活函数，以及一个输入形状为（784，）的输入。然后我们再添加一个有10个节点的密集层，一个softmax激活函数，没有指定输入形状。

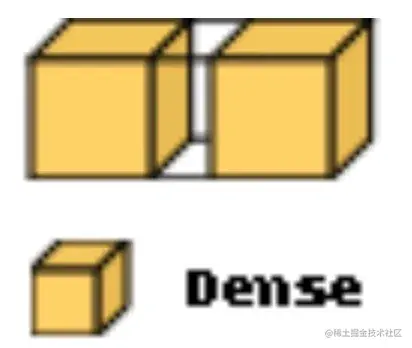

最后，我们将我们的模型传递给layered_view函数以使其可视化。这个函数生成了我们的神经网络图，每个层都用一个矩形框表示。每个盒子的大小与该层的节点数量相对应。每个盒子的颜色表示层的类型（绿色表示输入，蓝色表示隐藏，红色表示输出）。
如果我们运行这段代码，我们应该看到一个窗口出现了我们的神经网络的可视化。我们可以通过鼠标滚轮的滚动来放大和缩小图表，也可以通过点击和拖动在图表中移动。
现在，让我们尝试创建一个具有多个隐藏层的更复杂的神经网络。下面是创建这个网络的代码：
from keras import layers, Model, backendfrom visualkeras import layered_viewchannel_axis = -1def model(): img_input = layers.Input(shape = (224, 224, 3)) x = layers.Conv2D(32, (3,3), padding = 'same', use_bias = False, name = 'block1_conv1')(img_input) x = layers.BatchNormalization(axis = channel_axis, name = 'block1_bn1')(x) x = layers.Activation('relu', name = 'block1_act1')(x) x = layers.Conv2D(32, (3,3), padding = 'same', use_bias = False, name = 'block1_conv2')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block1_bn2')(x) x = layers.Activation('relu', name = 'block1_act2')(x) x = layers.MaxPooling2D((2, 2), strides=(2, 2), padding='same', name='block1_pool')(x) # block 2 x = layers.Conv2D(64, (3,3), padding = 'same', use_bias = False, name = 'block2_conv1')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block2_bn1')(x) x = layers.Activation('relu', name = 'block2_act1')(x) x = layers.Conv2D(64, (3,3), padding = 'same', use_bias = False, name = 'block2_conv2')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block2_bn2')(x) x = layers.Activation('relu', name = 'block2_act2')(x) x = layers.MaxPooling2D((2, 2), strides=(2, 2), padding='same', name='block2_pool')(x) # block 3 x = layers.Conv2D(128, (3,3), padding = 'same', use_bias = False, name = 'block3_conv1')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block3_bn1')(x) x = layers.Activation('relu', name = 'block3_act1')(x) x = layers.Conv2D(128, (3,3), padding = 'same', use_bias = False, name = 'block3_conv2')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block3_bn2')(x) x = layers.Activation('relu', name = 'block311_act2')(x) x = layers.MaxPooling2D((3, 3), strides=(3, 3), padding='same', name='block3_pool')(x) x = layers.Conv2D(256, (3,3), padding = 'same', use_bias = False, name = 'block31_conv1')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block31_bn1')(x) x = layers.Activation('relu', name = 'block31_act1')(x) x = layers.Conv2D(128, (3,3), padding = 'same', use_bias = False, name = 'block31_conv2')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block31_bn2')(x) x = layers.Activation('relu', name = 'block31_act2')(x) x = layers.MaxPooling2D((3, 3), strides=(3, 3), padding='same', name='block31_pool')(x) # block 4 x = layers.Conv2D(1024, (3,3), padding = 'same', use_bias = False, name = 'block41_conv1')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block41_bn1')(x) x = layers.Activation('relu', name = 'block41_act1')(x) x = layers.Conv2D(512, (3,3), padding = 'same', use_bias = False, name = 'block41_conv2')(x) x = layers.Dropout(0.5, name = 'block4_dropout')(x) x = layers.BatchNormalization(axis = channel_axis, name = 'block4_bn2')(x) x = layers.Activation('relu', name = 'block4_act2')(x) x = layers.MaxPooling2D((3, 3), strides=(3, 3), padding='same', name='block4_pool')(x) x = layers.Flatten(name='flatten')(x) x = layers.Dense(512, activation='relu', name='fc1')(x) x = layers.Dense(1024, activation='relu', name='fc11')(x) x = layers.Dense(512, activation='relu', name='fc3')(x) x = layers.Dense(512, activation='relu', name='fc4')(x) x = layers.Dense(256, activation='relu', name='fc5')(x) x = layers.Dense(64, activation='relu', name='fc6')(x) x = layers.Dense(2, activation='softmax', name='predictions')(x) model = Model(inputs=img_input, outputs=x, name = 'own_build_model') return modelmodel = model()layered_view(model, legend=True)
在这段代码中，我们创建了一个有多个块的神经网络，每个块都有不同的参数。我们还增加了每个隐藏层的节点数量，这使得我们的网络更加复杂。

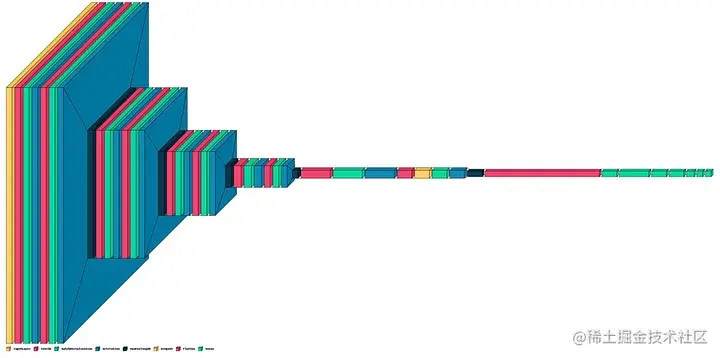

如果我们运行这段代码，我们应该看到一个新的可视化窗口出现了我们更复杂的神经网络。我们可以看到图中现在有更多的矩形框，我们网络中的每一层都有一个。
总之，VisualKeras是一个可视化神经网络的强大工具。它允许我们创建直观的网络图，使我们更容易理解和调试它们。通过使用VisualKeras，我们可以快速、轻松地创建神经网络的可视化，这在开发和测试机器学习模型时是一笔巨大的财富。
