以前通过echarts写过数据大屏。欢迎star~~~

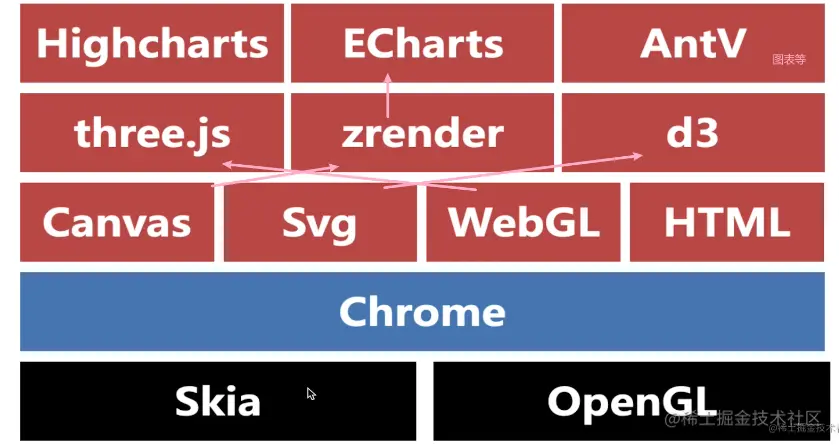

一些数据可视化的类库和技术

Skia

Skia是Chrome和Android的底层2D绘图引擎，具体可参考百度百科，Skia采用C＋＋编程，由于它位于浏览器的更底层，所以我们平常接触较少。

WebGl

WebGL（Web Graphics Library）是一种3D绘图协议，WebGL可以为HTML5 Canvas 提供硬件3D加速渲染，这样Web开发人员就可以借助系统显卡来在浏览器里更流畅地展示3D场景和模型了，还能创建复杂的导航和数据视觉化。

three.js

对WebGL的封装，基于JavaScript，可直接运行 GPU 驱动游戏与图形驱动应用于浏览器。其库提供大量特性与API以绘制 3D 场景于浏览器。

zrender

zrender是二维绘图引擎，它提供Canvas、SVG、VML等多种渲染方式。ZRender也是ECharts的渲染器。

d3

D3（Data-Driven Documents）是一个Javascript图形库，基于Canvas、Svg和HTML。d3是数据驱动的矢量图绘制库。

矢量图是由一个个点链接在一起组成的，是根据几何特性来绘制的图像。请参考这里

Canvas API 主要聚焦于 2D 图形。他不像svg绘制成一个个dom，他是通过<canvas>画布来完成绘制的。

Highcharts

Highchartst是一个用纯JavaScript编写的一个图表库，能够很简单便捷的在web网站或是web应用程序添加有交互性的图表，并且免费提供给个人学习、个人网站和非商业用途使用。Highcharts系列包含Highcharts JS，Highstock JS，Highmaps JS 共三款软件，均为纯JavaScript 编写的HTML5图表库。

Highcharts Highcharts是一个用纯JavaScript编写的一个图表库，能够很简单便捷的在Web 网站或是Web 应用程序添加有交互性的图表，Highcharts支持的图表类型有直线图、曲线图、区域图、柱状图、饼状图、散状点图、仪表图、气泡图、瀑布流图等多达20种图表，其中很多图表可以集成在同一个图形中形成混合图。
Highstock Highstock是用纯JavaScript编写的股票图表控件，可以开发股票走势或大数据量的时间轴图表。它包含多个高级导航组件：预设置数据时间范围，日期选择器、滚动条、平移、缩放功能。
Highmaps Highmaps是一款基于HTML5的优秀地图组件。Highmaps 继承了Highcharts 简单易用的特性，利用它可以方便快捷的创建用于展现销售、选举结果等其他与地理位置关系密切的交互性地图图表。

AntV

AntV是蚂蚁金服全新一代数据可视化解决方案，致力于提供一套简单方便、专业可靠、无限可能的数据可视化最佳实践。

AntV 包括以下解决方案：

G2：可视化引擎
G2Plot：图表库
G6：图可视化引擎
Graphin：基于G6的图分析组件
F2：移动可视化方案
ChartCube：AntV 图表在线制作
L7：地理空间数据可视化。

WebGl

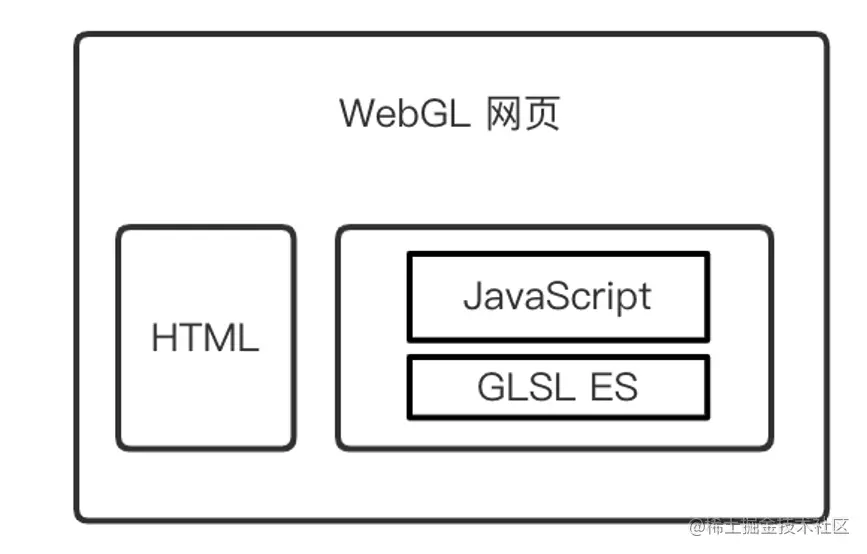

webgl是一种3D绘图协议，衍生于OpenGL ES2.0，可以结合Html5和 JavaScript 在网页上绘制和渲染二／三维图形。

他和canvas api一样都需要canvas标签作为渲染容器。

图形的绘制主要通过WebGLRenderingContext，WebGL2RenderingContext接口完成。

GLSL ES是以字符串的形式存在在js中的。

webgl可以做啥

webgl开源类库

1． Three．js： JavaScript 3D WebGL库

2．Babylon．js：Web3D图形引擎

3．KickJS： Web的开源图形和游戏引擎

4．ClayGL：构建可扩展的Web3D应用程序

5．PlayCanvas：网络游戏和3D图形引擎

6．WebGLStudio．js和Litescene．js：开源Web 3D图形编辑器和创建器

7．Luma：Uber的3D WebGL可视化库

8．A—Frame是用于构建VR（虚拟现实）体验的Web框架

着色器

着色器就是让开发者自己去编写一段程序，用来代替固定渲染管线，来处理图像的渲染。

顶点着色器

用来描述顶点的特性，通过计算获取位置信息，顶点是指二维三维空间中的一个点，可以理解为一个个坐标。

 // 着色器
  // 创建着色器源码
  //  gl_Position vec4(0.0,0.0,0.0,1.0)  x, y, z, w齐次坐标 (x/w, y/w, z/w)
  const VERTEX_SHADER_SOURCE=`
    // 必须要存在 main 函数
    void main() {
      // 要绘制的点的坐标

      gl_Position = vec4(1.0,0.0,0.0,1.0); // 超出canvas画布将会被剪切。
      // 点的大小
      gl_PointSize = 30.0;
    }
  `; // 顶点着色器

片元着色器

进行逐片元处理程序，通过计算获取颜色信息，片元可以理解为一个个像素。

  // gl_FragColor vec4(1.0,0.0,0.0,1.0) r, g, b, a
  const FRAGMENT_SHADER_SOURCE=`
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

坐标系

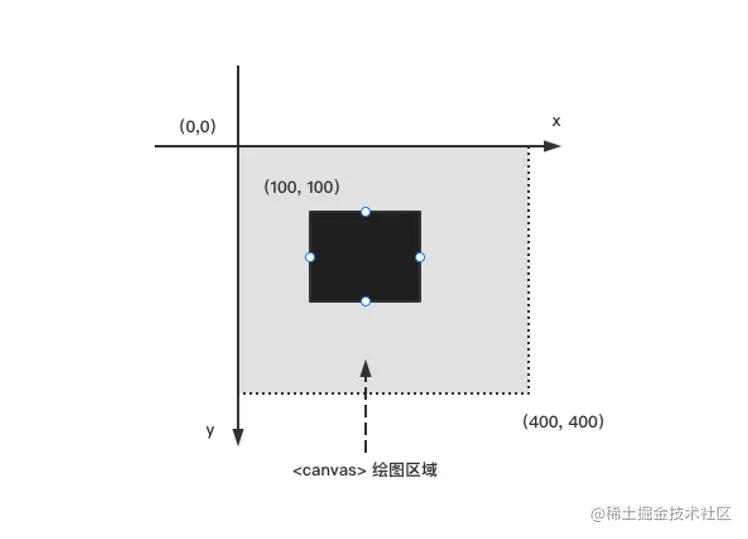

canvas绘制的坐标系是canvas元素的左上角。

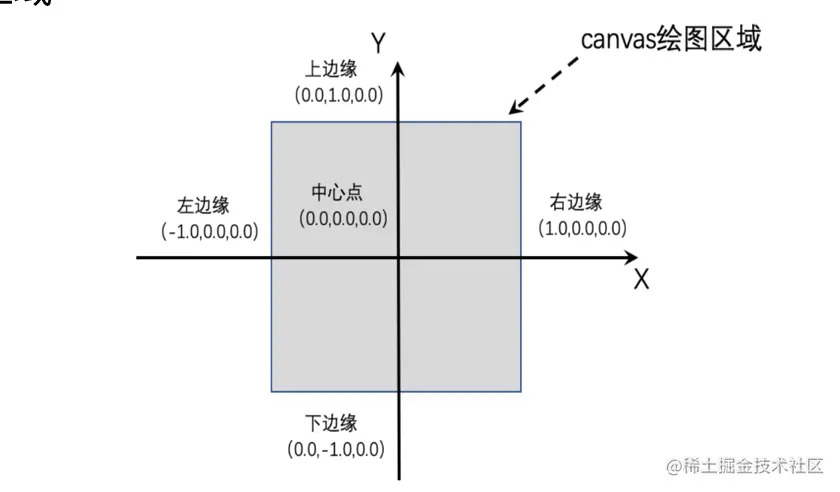

webgl绘制原点是中心位置。因为它需要处理三维图形。

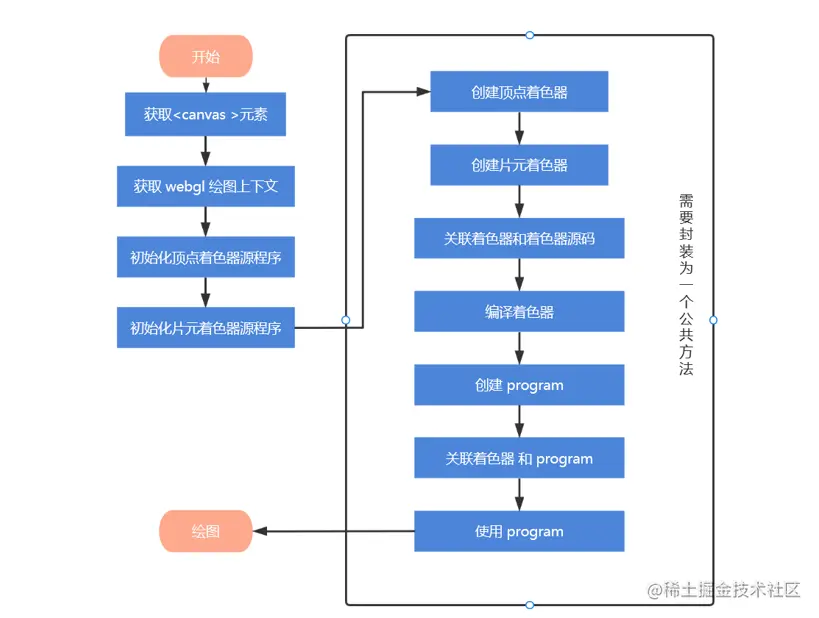

webgl绘制一个点

创建webgl上下文对象const gl=ctx.getContext('webgl')。
创建着色器源码，就是一个字符串，但是必须按规定编写，每条语句都需要加分号。
vec4对象创建一个顶点坐标。 gl_Position vec4(0.0,0.0,0.0,1.0) x, y, z, w齐次坐标 (x/w, y/w, z/w)。
创建片元着色器源码，gl_FragColor vec4(1.0,0.0,0.0,1.0) r, g, b, a。
创建着色器，并绑定一个程序对象。
gl.drawArrays(gl.POINTS,0,1)绘制图形。【要绘制的图形是什么，从哪个开始，使用几个顶点】。

function initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE) {
  const vertexShader = gl.createShader(gl.VERTEX_SHADER);
  const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);

  gl.shaderSource(vertexShader, VERTEX_SHADER_SOURCE) // 指定顶点着色器的源码
  gl.shaderSource(fragmentShader, FRAGMENT_SHADER_SOURCE) // 指定片元着色器的源码

  // 编译着色器
  gl.compileShader(vertexShader)
  gl.compileShader(fragmentShader)

  // 创建一个程序对象
  const program = gl.createProgram();

  gl.attachShader(program, vertexShader)
  gl.attachShader(program, fragmentShader)

  gl.linkProgram(program)

  gl.useProgram(program)

  return program;
}

  const ctx=document.getElementById('canvas')
  const gl=ctx.getContext('webgl')

  // 着色器
  // 创建着色器源码
  const VERTEX_SHADER_SOURCE=`
    // 必须要存在 main 函数
    void main() {
      // 要绘制的点的坐标
      gl_Position = vec4(1.0,0.0,0.0,1.0); // 超出canvas画布将会被剪切。
      // 点的大小
      gl_PointSize = 30.0;
    }
  `; // 顶点着色器

  //  gl_Position vec4(0.0,0.0,0.0,1.0)  x, y, z, w齐次坐标 (x/w, y/w, z/w)

  // gl_FragColor vec4(1.0,0.0,0.0,1.0) r, g, b, a
  const FRAGMENT_SHADER_SOURCE=`
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器


  // 创建着色器
  // const vertexShader = gl.createShader(gl.VERTEX_SHADER);
  // const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
  //
  // gl.shaderSource(vertexShader, VERTEX_SHADER_SOURCE) // 指定顶点着色器的源码
  // gl.shaderSource(fragmentShader, FRAGMENT_SHADER_SOURCE) // 指定片元着色器的源码
  //
  // // 编译着色器
  // gl.compileShader(vertexShader)
  // gl.compileShader(fragmentShader)
  //
  // // 创建一个程序对象
  // const program = gl.createProgram();
  //
  // gl.attachShader(program, vertexShader)
  // gl.attachShader(program, fragmentShader)
  //
  // gl.linkProgram(program)
  //
  // gl.useProgram(program)

  const program=initShader(gl,VERTEX_SHADER_SOURCE,FRAGMENT_SHADER_SOURCE)

  // 执行绘制

  // 要绘制的图形是什么，从哪个开始，使用几个顶点
  gl.drawArrays(gl.POINTS,0,1);
  gl.drawArrays(gl.LINES,0,1); // 最少需要有两个点，
  gl.drawArrays(gl.TRIANGLES,0,1); // 3个点

  // 3个顶点
  // 0.0, 0.0, 0.0
  // 0.2, 0.0, 0.0
  // 0.4, 0.0, 0.0
  gl.drawArrays(gl.POINTS,0,1);
  gl.drawArrays(gl.LINES,1,2);

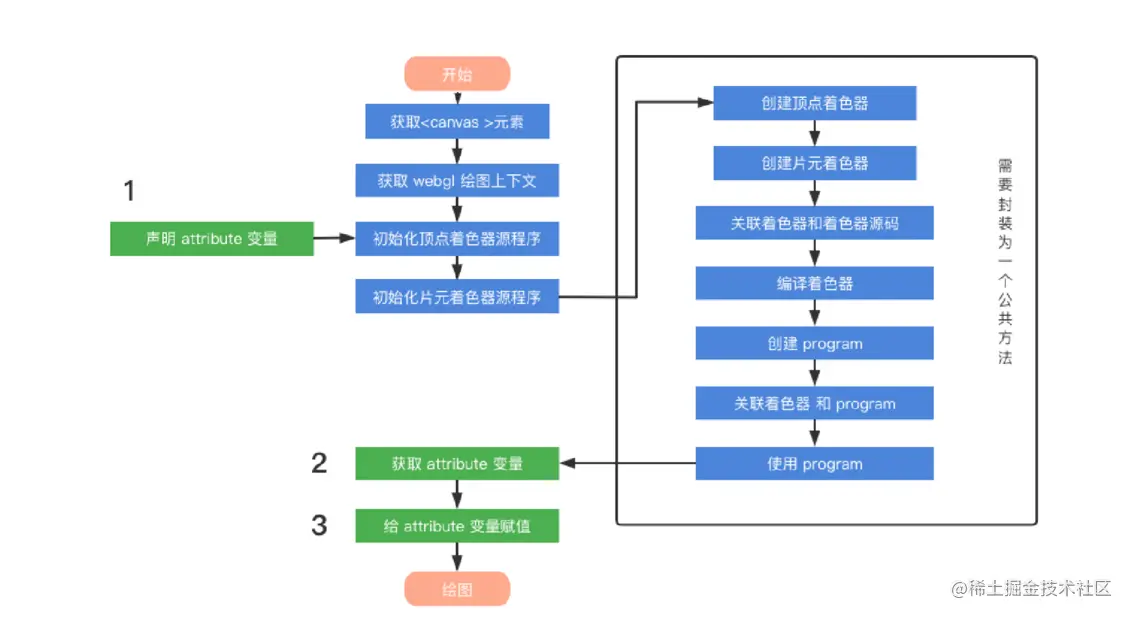

attribute 定义属性变量

作用: 动态传入顶点数据。

注意：attribute变量只能在顶点着色器中使用，不能在片元着色器中使用。

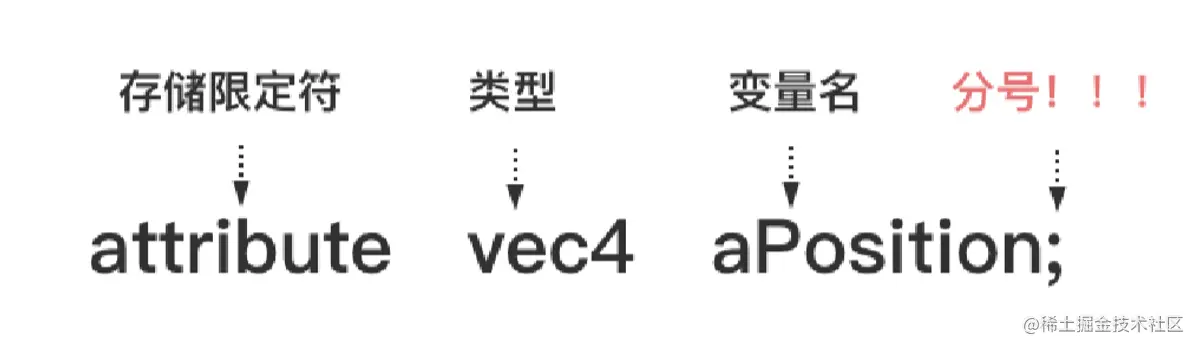

变量声明
顶点属性vec4的初始值是0.0, 0.0, 0.0, 1.0。
获取属性变量，const aPosition = gl.getAttribLocation(program, 'aPosition');。
设置属性变量值。gl.vertexAttrib1f(aPosition, x)。vertexAttrib[1|2|3|4]f以设置vec4对象的值，其他的值可以设置为默认值。

  const ctx = document.getElementById('canvas')
  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    // 只传递顶点数据
    attribute vec4 aPosition;
    void main() {
      gl_Position = aPosition; // vec4(0.0,0.0,0.0,1.0)
      gl_PointSize = 30.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');

  // 可以省略默认值
  // gl.vertexAttrib4f(aPosition, 0.5,0.5,0.0,1.0)
  // gl.vertexAttrib3f(aPosition, 0.5,0.5,0.0)
  // gl.vertexAttrib2f(aPosition, 0.5,0.5)


  let x = 0;
  setInterval(() => {
    x += 0.1;
    if (x > 1.0) {
      x = 0;
    }
    gl.vertexAttrib1f(aPosition, x)

    gl.drawArrays(gl.POINTS, 0, 1);
  }, 200)

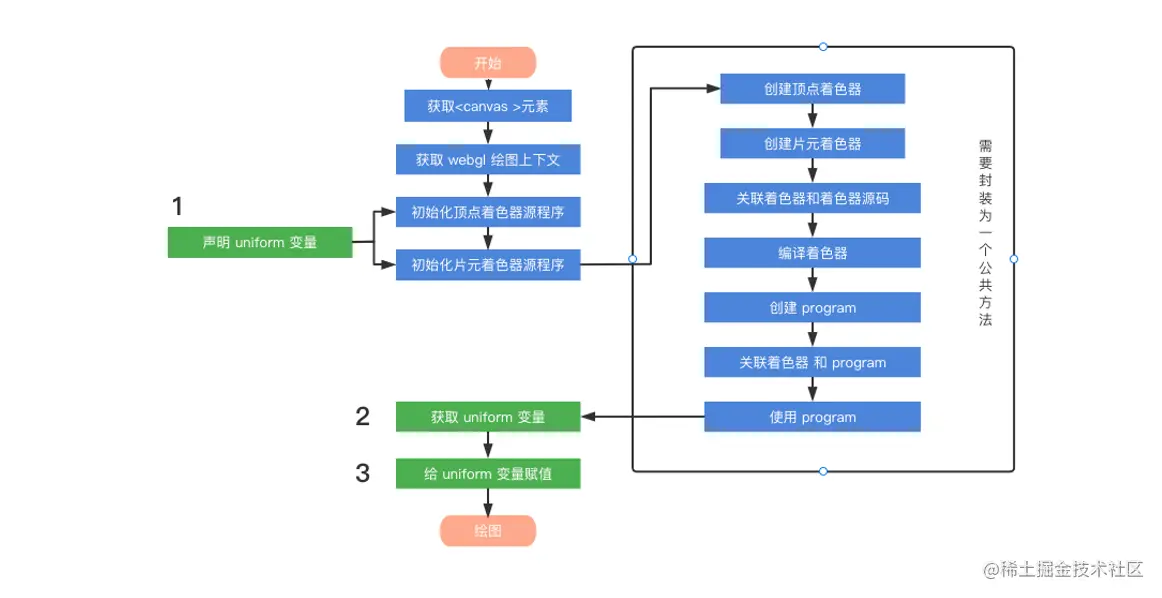

uniform 定义属性变量

在片元着色器中使用uniform必须设置精度，片元着色器中未设置精度，顶点着色器中默认设置了高精度。

 precision mediump float; // 必须设置精度

 // 还有高精度， 低精度
 ⾼精度：highp， 低精度:lowp

声明变量uniform vec2 uColor;这里的变量类型和下面赋值的时候是对应的。
gl.uniform2f(uColor,points[i].clickX,points[i].clickY), gl.vertexAttrib2f(aPosition,points[i].clickX,points[i].clickY)。
注意我们再设置坐标的范围时，必须是[-1, 1]之间的，所以在计算鼠标的移动位置时，需要做缩放处理。

注意着色器变量只能接收vce4类型变量。所以对于片元着色器我们可以设置片元着色器为其他类型（float, vce2, vce3）但是我们可以这样动态设置vce4的值。

 gl_FragColor = vec4(uColor.r, uColor.g, 0.0,1.0); // vec4

如果使用uniform1f()赋值的话，我们只能通过float去定义变量类型。并且vec4中直接获取变量即可。

uniform float uColor; // 这里定义的vec和下面的赋值需要对应。
void main() {
  gl_FragColor = vec4(uColor, 0.0, 0.0,1.0); // vec4
}

  const ctx=document.getElementById('canvas')

  const gl=ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE=`
    uniform vec4 uPosition; // 虽然可以用在定点着色器中，但是他不能传递顶点数据。这个是对所有的顶点都生效的。但是对于顶点来说每个坐标都是不一样的。
    // 只传递顶点数据
    attribute vec4 aPosition; // 默认是高精度
    void main() {
      gl_Position = aPosition; // vec4(0.0,0.0,0.0,1.0)
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE=`
    precision mediump float; // 必须设置精度
    uniform vec2 uColor; // 这里定义的vec和下面的赋值需要对应。
    void main() {
      gl_FragColor = vec4(uColor.r, uColor.g, 0.0,1.0); // vec4
    }
  `; // 片元着色器

  const program=initShader(gl,VERTEX_SHADER_SOURCE,FRAGMENT_SHADER_SOURCE)

  const aPosition=gl.getAttribLocation(program,'aPosition');

  const uColor=gl.getUniformLocation(program,'uColor')

  const points=[]
  ctx.onclick=function(ev) {
    // 坐标
    const x=ev.clientX
    const y=ev.clientY

    const domPosition=ev.target.getBoundingClientRect();

    const domx=x-domPosition.left
    const domy=y-domPosition.top;

    /*
    0 200 400

    -1 0 1

    -200 0 200

    -1 0 1

    需要先 -200 （当前画布的宽度） 然后再 除以 200

    1 0 -1

    0 200 400

    200 0 -200 / 200

    需要先让 200 减这个数，然后再 / 200

    * */
    const halfWidth=ctx.offsetWidth/2
    const halfHeight=ctx.offsetHeight/2

    // [-1, 1]
    const clickX=(domx-halfWidth)/halfWidth
    // [1, -1]
    const clickY=(halfHeight-domy)/halfHeight

    points.push({
      clickX,clickY
    })

    for(let i=0;i<points.length;i++) {
      gl.vertexAttrib2f(aPosition,points[i].clickX,points[i].clickY)

      gl.uniform2f(uColor,points[i].clickX,points[i].clickY)
      gl.drawArrays(gl.POINTS,0,1);
    }
  }


图形移动

通过着色器让图形移动

我们可以定义一个attribute属性，让顶点各个轴的上值加上这个属性对应的值就行。间接去修改顶点属性。


 // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    // 定义一个属性
    attribute float aTranslate;
    void main() {
      // 让对应位置的值加上偏移属性即可
      gl_Position = vec4(aPosition.x + aTranslate, aPosition.y, aPosition.z, 1.0);
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  // 不断改变aTranslate的值即可。
  let x = -1;
  setInterval(() => {
    x += 0.01;
    if (x > 1) {
      x = -1;
    }
    gl.vertexAttrib1f(aTranslate, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);
  }, 60)

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute float aTranslate;
    void main() {
      gl_Position = vec4(aPosition.x + aTranslate, aPosition.y, aPosition.z, 1.0);
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const aTranslate = gl.getAttribLocation(program, 'aTranslate');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let x = -1;
  setInterval(() => {
    x += 0.01;
    if (x > 1) {
      x = -1;
    }
    gl.vertexAttrib1f(aTranslate, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);
  }, 60)

通过平移矩阵让图形移动

我们可以定义一个uniform属性，让顶点属性乘以该uniform属性即可。这里定义uniform的目的是让其作用于所有顶点。

定义一个平移矩阵函数

    // 平移矩阵
    function getTranslateMatrix(x = 0,y = 0,z = 0) {
      return new Float32Array([
        1.0,0.0,0.0,0.0,
        0.0,1.0,0.0,0.0,
        0.0,0.0,1.0,0.0,
        x  ,y  ,z  , 1,
      ])
    }

 // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat; // 平移时需要平移三角形的所有顶点，所以使用uniform属性
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  let x = -1;
  function animation() {
    x += 0.01;
    if (x > 1) {
      x = -1;
    }

    // 获取平移矩阵数据
    const matrix = getTranslateMatrix(x, x);
    // 赋值uniform属性
    gl.uniformMatrix4fv(mat, false, matrix);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat; // 平移时需要平移三角形的所有顶点，所以使用uniform属性
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const mat = gl.getUniformLocation(program, 'mat');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let x = -1;
  function animation() {
    x += 0.01;
    if (x > 1) {
      x = -1;
    }

    const matrix = getTranslateMatrix(x, x);
    gl.uniformMatrix4fv(mat, false, matrix);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()

图形缩放

通过着色器让图形缩放

我们依旧是定义一个attribute属性，让顶点各个轴的上值乘上这个属性对应的值就行。间接去修改顶点属性。

 // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    // 定义缩放属性
    attribute float aScale;
    void main() {
      // 处理顶点数据
      gl_Position = vec4(aPosition.x * aScale, aPosition.y * aScale, aPosition.z * aScale, 1.0);
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  let x = 1;
  setInterval(() => {
    x += 0.1;
    if (x > 2) {
      x = 1;
    }
    // 修改缩放属性
    gl.vertexAttrib1f(aScale, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);
  }, 60)

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute float aScale;
    void main() {
      gl_Position = vec4(aPosition.x * aScale, aPosition.y * aScale, aPosition.z * aScale, 1.0);
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const aScale = gl.getAttribLocation(program, 'aScale');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let x = 1;
  setInterval(() => {
    x += 0.1;
    if (x > 2) {
      x = 1;
    }
    gl.vertexAttrib1f(aScale, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);
  }, 60)

通过缩放矩阵让图形缩放

就是需要定义一个缩放矩阵。方式同平移矩阵。

// 缩放矩阵
function getScaleMatrix(x = 1,y = 1,z = 1) {
  return new Float32Array([
    x  ,0.0,0.0,0.0,
    0.0,y  ,0.0,0.0,
    0.0,0.0,z  ,0.0,
    0.0,0.0,0.0, 1,
  ])
}

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat; // 类型为mat4
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const mat = gl.getUniformLocation(program, 'mat');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

    // 缩放矩阵
    function getScaleMatrix(x = 1,y = 1,z = 1) {
      return new Float32Array([
        x  ,0.0,0.0,0.0,
        0.0,y  ,0.0,0.0,
        0.0,0.0,z  ,0.0,
        0.0,0.0,0.0, 1,
      ])
    }
  let x = 0.1;
  function animation() {
    x += 0.01;
    if (x > 1.5) {
      x = 0.1;
    }

    const matrix = getScaleMatrix(x, x);

    /***
     * gl.uniformMatrix4fv(location, transpose, array)
     *
     * - location: 指定 uniform 变量的存储位置
     * - transpose: 在 webgl 中恒为false
     * - array: 矩阵数组
     *
     **/
    gl.uniformMatrix4fv(mat, false, matrix);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()

图形旋转

通过着色器让图形旋转

通过对顶点各个分量乘以对应的三角函数，就可以实现。

 // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute float deg;
    void main() {
      // 为顶点个个分量赋值
      gl_Position.x = aPosition.x * cos(deg) - aPosition.y * sin(deg);
      gl_Position.y = aPosition.x * sin(deg) + aPosition.y * cos(deg);
      gl_Position.z = aPosition.z;
      gl_Position.w = aPosition.w;
    }
  `; // 顶点着色器

  let x = 1;
  function animation() {
    x += -0.01;
    gl.vertexAttrib1f(deg, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation)
  }
  animation();

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute float deg;
    void main() {
      gl_Position.x = aPosition.x * cos(deg) - aPosition.y * sin(deg);
      gl_Position.y = aPosition.x * sin(deg) + aPosition.y * cos(deg);
      gl_Position.z = aPosition.z;
      gl_Position.w = aPosition.w;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const deg = gl.getAttribLocation(program, 'deg');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let x = 1;
  function animation() {
    x += -0.01;
    gl.vertexAttrib1f(deg, x);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation)
  }
  animation();

通过旋转矩阵让图形旋转

首先需要定义一个旋转矩阵

// 绕z轴旋转的旋转矩阵
function getRotateMatrix(deg) {
  return new Float32Array([
    Math.cos(deg)  ,Math.sin(deg) ,0.0,0.0,
    -Math.sin(deg)  ,Math.cos(deg) ,0.0,0.0,
    0.0,            0.0,            1.0,0.0,
    0.0,            0.0,            0.0, 1,
  ])
}

完整代码


  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat;
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const mat = gl.getUniformLocation(program, 'mat');

  const points = new Float32Array([
    -0.5, -0.5,
    0.5, -0.5,
    0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

    // 绕z轴旋转的旋转矩阵
    function getRotateMatrix(deg) {
      return new Float32Array([
        Math.cos(deg)  ,Math.sin(deg) ,0.0,0.0,
        -Math.sin(deg)  ,Math.cos(deg) ,0.0,0.0,
        0.0,            0.0,            1.0,0.0,
        0.0,            0.0,            0.0, 1,
      ])
    }

  let x = 0;
  function animation() {
    x += 0.01;

    const matrix = getRotateMatrix(x);
    // gl.vertexAttrib1f(aTranslate, x);
    gl.uniformMatrix4fv(mat, false, matrix);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()

作为前端的你需要学习WebGL啦 （保姆级教程）

一些数据可视化的类库和技术

Skia

WebGl

three.js

zrender

d3

Highcharts

AntV

WebGl

webgl可以做啥

webgl开源类库

着色器

坐标系

webgl绘制一个点

attribute 定义属性变量

uniform 定义属性变量

图形移动

通过着色器让图形移动

通过平移矩阵让图形移动

图形缩放

通过着色器让图形缩放

通过缩放矩阵让图形缩放

图形旋转

通过着色器让图形旋转

通过旋转矩阵让图形旋转

作为前端的你需要学习WebGL啦（保姆级教程）
