零拷贝

传统的文件传输

将磁盘上的文件读取出来，然后通过网络协议发送给客户端。

read(file, tmp_buf, len);
write(socket, tmp_buf, len);

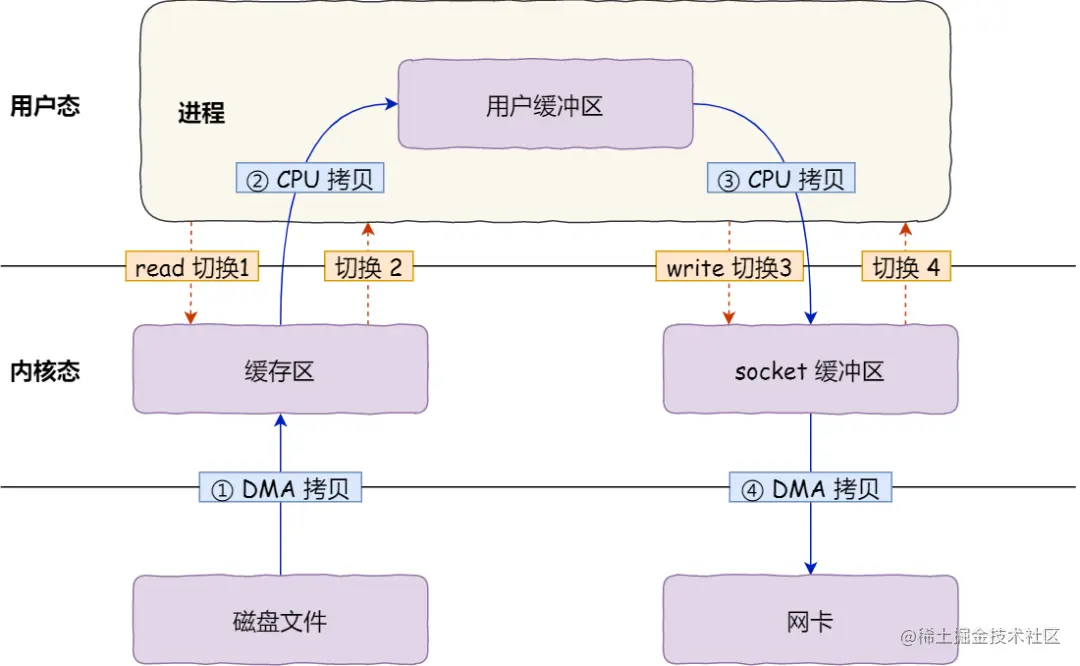

发生了 4 次用户态与内核态的上下文切换，4 次数据拷贝

Why？

一次数据传输性能太低，需要减少「用户态与内核态的上下文切换」和「内存拷贝」的次数。

优化文件传输的性能

  • 要想减少上下文切换到次数，就要减少系统调用的次数
  • 用户缓冲区没有必要存在：用户空间我们并不会对数据「再加工」

如何实现零拷贝？

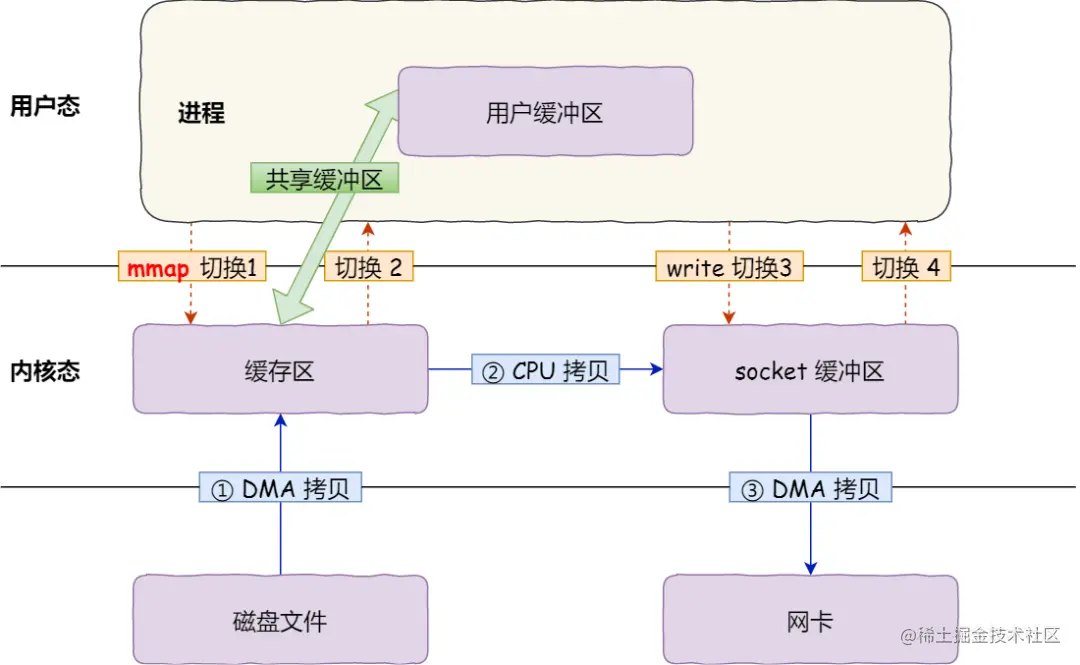

  • mmap + write：mmap() 替换 read() 系统调用

    • buf = mmap(file, len);
write(sockfd, buf, len);
    • mmap() 系统调用函数会直接把内核缓冲区里的数据「映射」到用户空间，减少一次数据拷贝，write()操作系统直接将内核缓冲区的数据拷贝到 socket 缓冲区中
    • 还需要三次数据拷贝和四次上下文切换

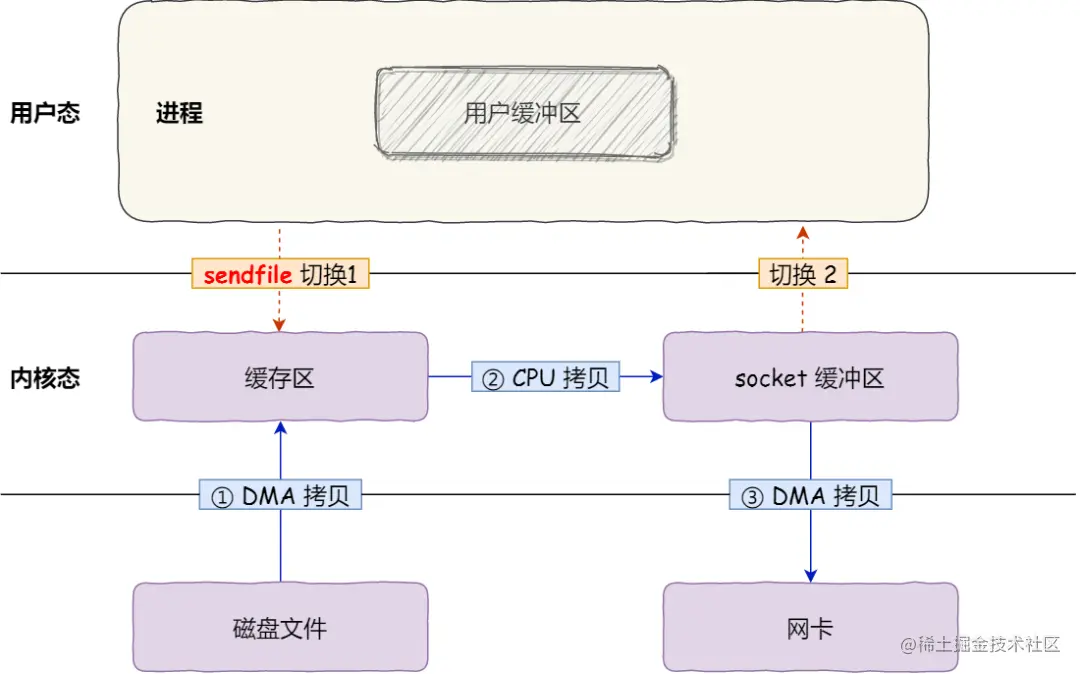

  • sendfile：两次变一次

    • #include <sys/socket.h>
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);
    • 需要三次数据拷贝和两次上下文切换

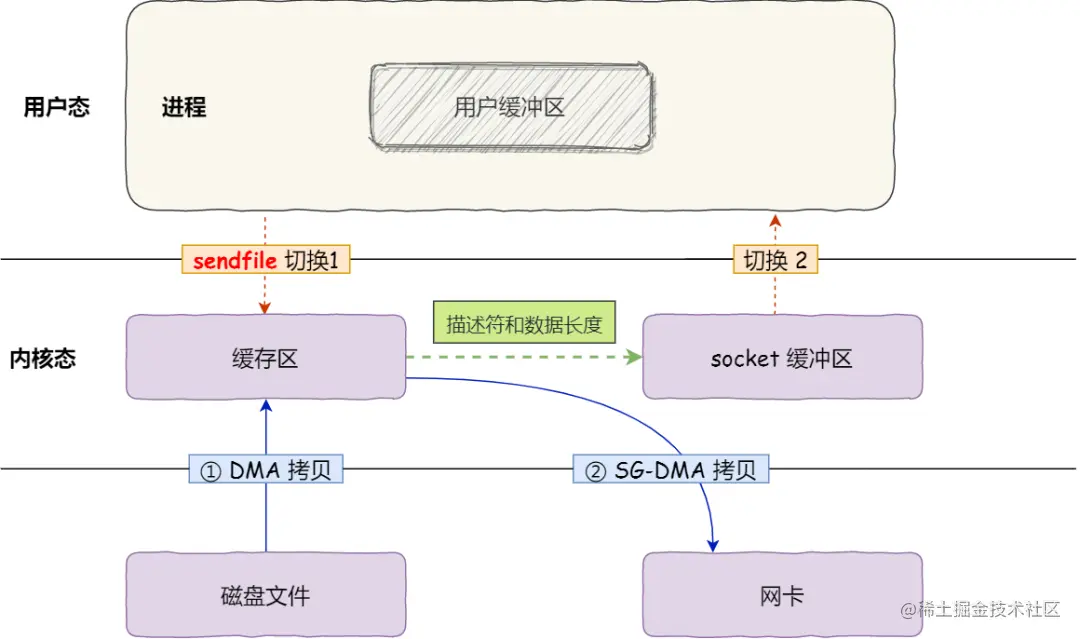

    • 如果网卡支持 SG-DMA（The Scatter-Gather Direct Memory Access）技术：避免缓冲区拷贝到socket
    • $ ethtool -k eth0 | grep scatter-gather
scatter-gather: on
    • 使用零拷贝技术的项目:Kafka、Nginx

PageCache

「内核缓冲区」实际上是磁盘高速缓存（PageCache）

Why？

磁盘速度慢，把读写磁盘替换成读写内存，相当于加了一块速度快的缓冲区。

How？

  • PageCache 来缓存最近被访问的数据，当空间不足时淘汰最久未被访问的缓存。
  • 读磁盘数据的时候，优先在 PageCache 找，如果数据存在则可以直接返回；如果没有，则从磁盘中读取，然后缓存 PageCache 中。
  • 预读：多读取后面一部分

大文件传输

  • 缓存 I/O：使用pagecache
  • 直接 I/O：绕开 PageCache

在传输大文件（GB 级别的文件）的时候，PageCache 会不起作用，那就白白浪费 DMA 多做的一次数据拷贝，造成性能的降低，即使使用了 PageCache 的零拷贝也会损失性能。

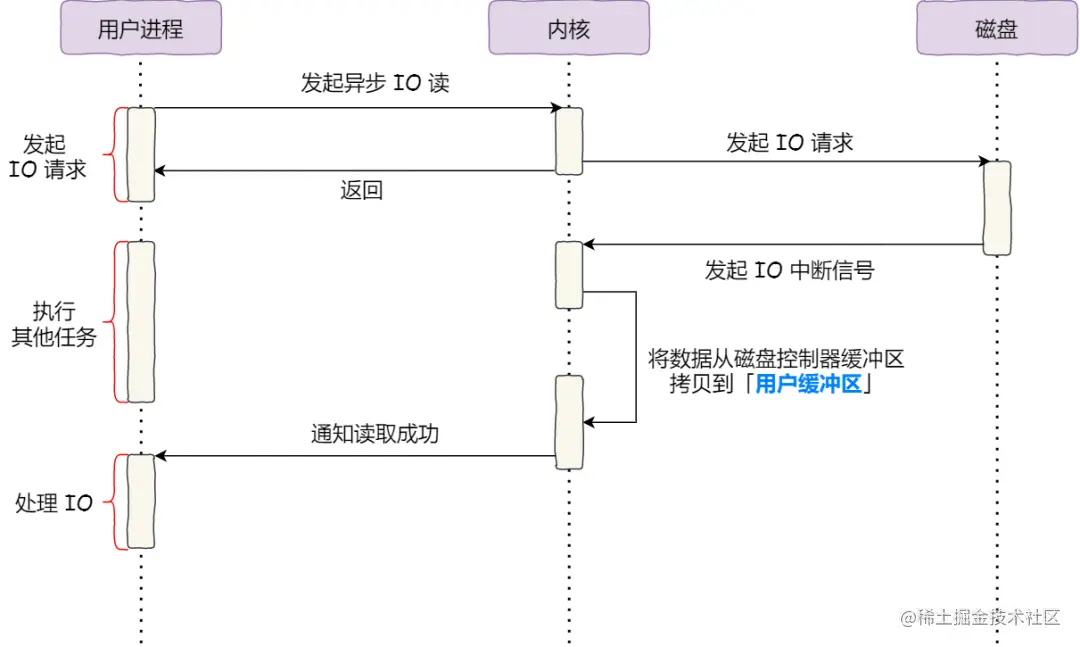

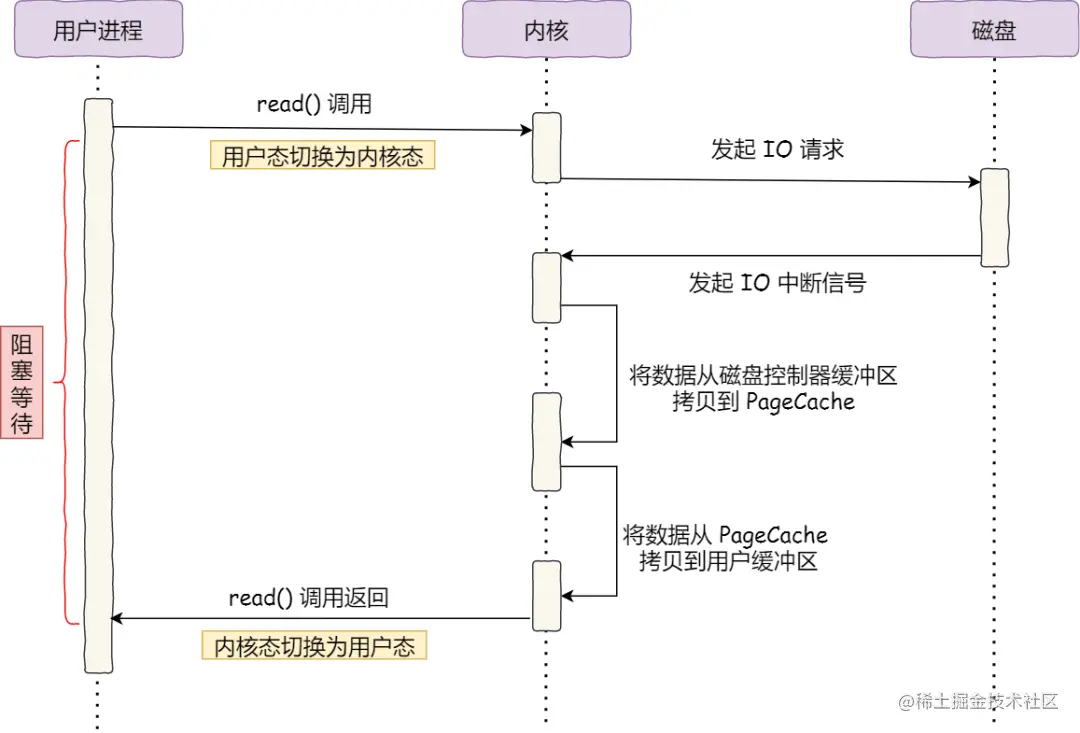

  • 阻塞的问题，可以用异步 I/O 来解决

    • 异步 I/O 就意味着要绕开 PageCache。

在高并发的场景下，针对大文件的传输的方式，应该使用「异步 I/O + 直接 I/O」来替代零拷贝技术。

  • 直接 I/O 应用场景：

    • 应用程序已经实现了磁盘数据的缓存，那么可以不需要 PageCache 再次缓存：MySQL
    • 传输大文件的时

I/O 多路复用

Why？

Socket tcp 只能一对一通信，因为使用同步阻塞，当服务端在还没处理完一个客户端的网络 I/O 时，或者 读写操作发生阻塞时，其他客户端是无法与服务端连接的。

服务器单机理论最大连接数：

最大 TCP 连接数 = 客户端 IP 数×客户端端口数=2^32*2^16

How？

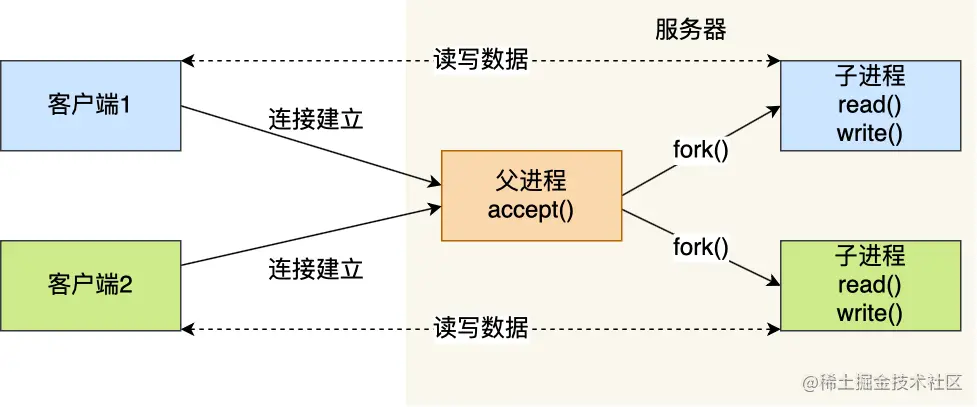

  • 多进程模型：为每个客户端分配一个进程来处理请求。

    • 主进程负责监听客户的连接，与客户端连接完成，accept() 函数就会返回一个「已连接 Socket」，创建一个子进程进行通信

进程间上下文切换的“包袱”很重，不支持10C

  • 多线程模型：服务器与客户端 TCP 完成连接后，创建线程，然后将「已连接 Socket」的文件描述符传递给线程函数，接着在线程里和客户端进行通信。

    • 频繁创建和销毁线程，系统开销大
    • 线程池：避免线程的频繁创建和销毁

维护 1 万个线程，还是扛不住啊

I/O 多路复用

  1. 一个线程任一时刻只能处理一个请求，但是处理每个请求的事件耗时控制在 1 毫秒以内，这样 1 秒内就可以处理上千个请求，把时间拉长来看，多个请求复用了一个进程，也叫时分多路复用。

  • select/poll：将已连接的 Socket 都放到一个文件描述符集合，select 函数将文件描述符集合拷贝到内核，内核遍历文件描述符集合，检查到有事件产生后，将此 Socket 标记为可读或可写， 把整个文件描述符集合拷贝回用户态里，用户态再通过遍历的方法找到可读或可写的 Socket，再对其处理。

    • 2 次「遍历」文件描述符集合、2 次「拷贝」文件描述符集合
    • select 使用固定长度的 BitsMap，表示文件描述符集合，FD_SETSIZE 限制默认最大值为 1024，只能监听 0~1023 的文件描述符。
    • poll用动态数组，以链表形式来组织，突破了 select 的文件描述符个数限制，当然还会受到系统文件描述符限制。

  • epoll：解决 C10K 问题的利器

    • 红黑树来跟踪进程所有待检测的文件描述字
    • 内核里维护了一个链表来记录就绪事件

  • 两种事件触发模式：

    • 边缘触发（edge-triggered，ET）：可读事件发生时，服务器端只会从 epoll_wait 中苏醒一次，和非阻塞 I/O 搭配使用
    • 水平触发（level-triggered，LT）：服务器端不断地从 epoll_wait 中苏醒，直到内核缓冲区数据被 read 函数读完才结束，select/poll 只有水平触发模式

Reactor 和 Proactor

Why？

I/O 多路复用面向过程的方式写代码的，这样的开发的效率不高。

How？

Reactor 模式：来了一个事件，Reactor 就有相对应的反应/响应。是非阻塞同步网络模式。

也叫Dispatcher模式，I/O 多路复用监听事件，收到事件后，根据事件类型分配（Dispatch）给某个进程 / 线程。

组成部分：

  • Reactor：监听和分发事件，事件类型包含连接事件、读写事件；
  • 处理资源池：处理事件，如 read -> 业务逻辑 -> send；

灵活在于：

  • Reactor 的数量可以只有一个，也可以有多个；
  • 处理资源池可以是单个进程 / 线程，也可以是多个进程 /线程；

4 种方案选择：

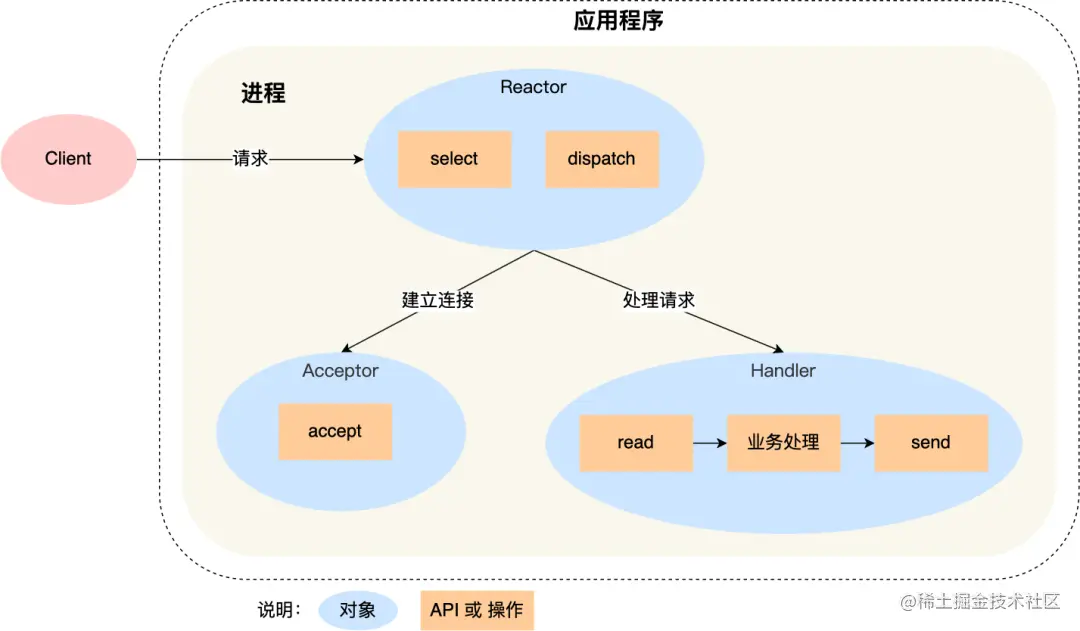

  • 单 Reactor 单进程 / 线程；C语言单 Reactor 单进程，Java单 Reactor 单线程

    • 无法充分利用 多核 CPU 的性能
    • Handler 对象在业务处理时，整个进程是无法处理其他连接的事件的，如果业务处理耗时比较长，那么就造成响应的延迟；

  • 单 Reactor 多进程 / 线程；

    • 能够充分利用多核 CPU 的能
    • 一个 Reactor 对象承担所有事件的监听和响应，在面对瞬间高并发的场景时，容易成为性能瓶颈。

  • 多 Reactor 单进程 / 线程；没有性能优势，不使用。

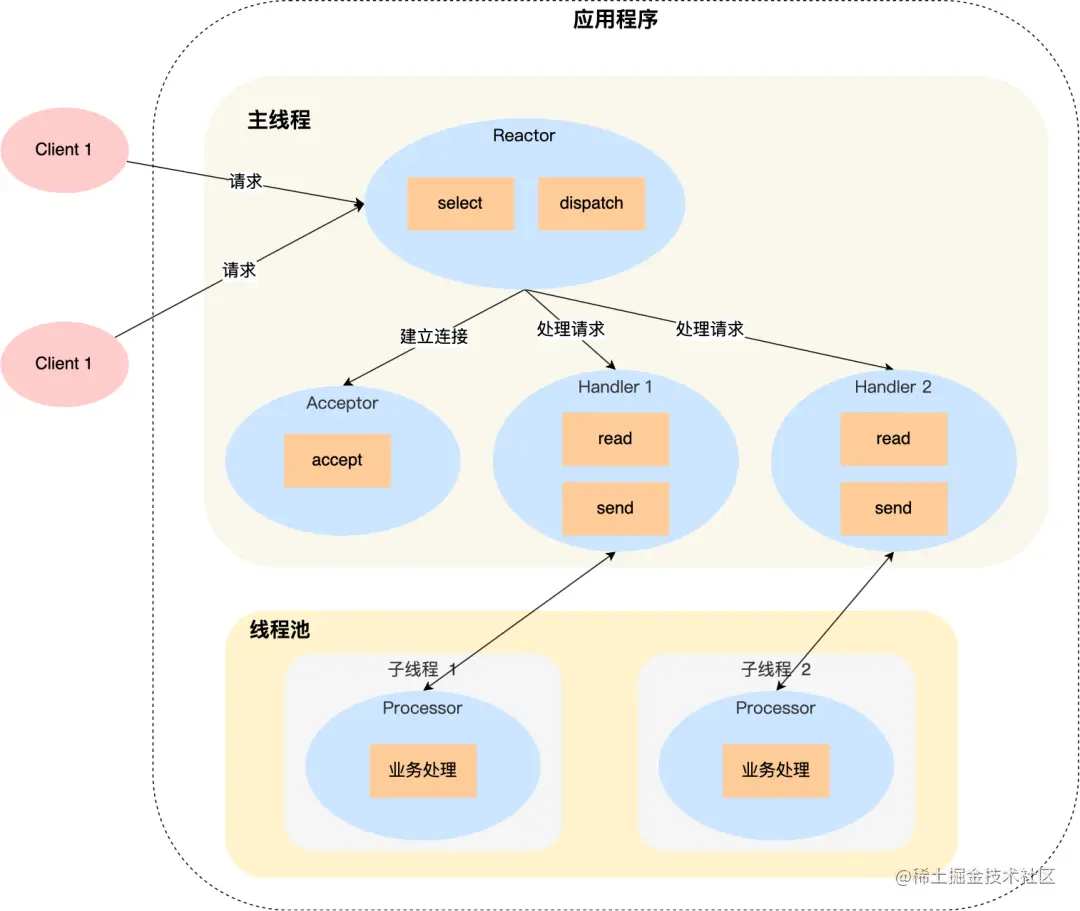

  • 多 Reactor 多进程 / 线程：Netty 和 Memcache

  • Reactor 对象：监听和分发事件；

  • Acceptor 对象：获取连接；

  • Handler 对象：处理业务；

  • Handler 对象：只负责数据的接收和发送

  • Processor 对象：业务处理

Proactor：异步网络模式

  • Proactor 是异步网络模式， 感知的是已完成的读写事件。在发起异步读写请求时，需要传入数据缓冲区的地址（用来存放结果数据）等信息，这样系统内核才可以自动帮我们把数据的读写工作完成，这里的读写工作全程由操作系统来做，并不需要像 Reactor 那样还需要应用进程主动发起 read/write 来读写数据，操作系统完成读写工作后，就会通知应用进程直接处理数据。

Reactor 可以理解为「来了事件操作系统通知应用进程，让应用进程来处理」，而 Proactor 可以理解为「来了事件操作系统来处理，处理完再通知应用进程」。

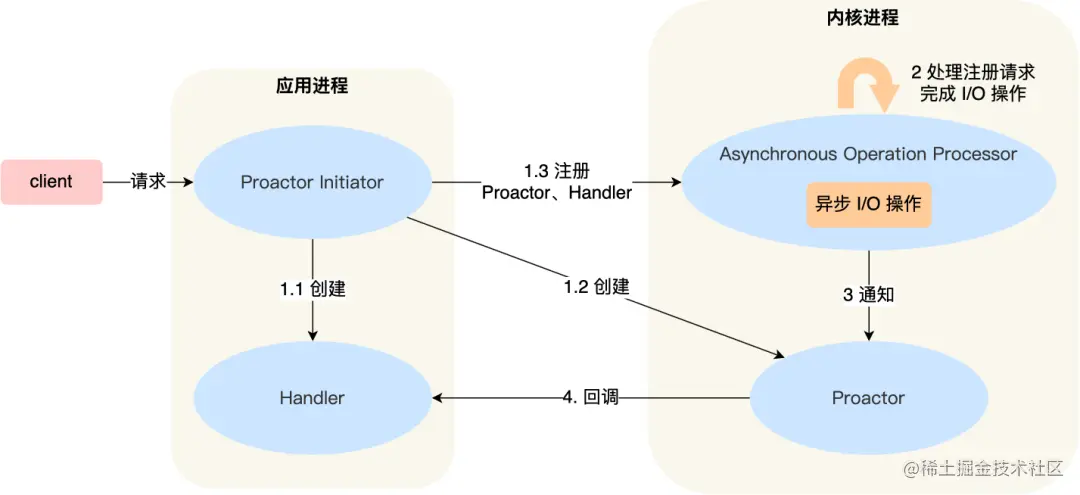

  • Proactor Initiator ：创建 Proactor 和 Handler 对象，并将 Proactor 和 Handler 都通过 Asynchronous Operation Processor 注册到内核；
  • Asynchronous Operation Processor ：处理注册请求，并处理 I/O 操作；
  • Asynchronous Operation Processor ：完成 I/O 操作后通知 Proactor；
  • Proactor：根据不同的事件类型回调不同的 Handler 进行业务处理；
  • Handler：完成业务处理；

Linux 下的异步 I/O 是不完善的，Windows 的 IOCP，是由操作系统级别实现的异步 I/O
