SpringMVC执行流程

亚米鸭的故事汇
125 阅读4分钟

这是我参与「掘金日新计划 · 4 月更文挑战」的第 1 天，活动详情：juejin.cn/post/721806…

springmvc

首先我们把他拆开，需要先了解什么是spring，什么是mvc从而了解什么是springmvc

spring

spring是一个轻量级的开源框架，是为解决企业应用开发的复杂性而创建的，是一个三层架构，也为J2EE应用程序开发提供集成的框架。核心是控制反转(IoC)和面向切面编程(AOP)。

控制反转就是，一起创建对象，需要我们手动new，现在不需要了，我们把他交给spring。

aop其实是oop的补充，打比方，一个类里面同样实现两个方法的那一段,就是将那些影响到多个类的公共行为都封装到一个可重用模块，这就是AOP中的A (Aspect，切面，与业务无关，主要是减少代码的复用)；

mvc

mvc包括三个单词，model，view，和controller

model表示模型层，可以看成是具体的实体类，比如学生类、图书类

view表示视图层，可以把他看成前端界面。比如jsp页面

controller控制层，负责连接model和view。接收用户请求，委托给模型进行处理（状态改变），处理完毕后把返回的模型数据返回给视图，由视图负责展示。也就是说控制器做了个调度员的工作。

最经典的就是jsp+servlet+javabean模式


什么是springmvc

就是指通过mvc三次架构的web框架。他是spring一个模块。 它以SpringIOC容器为基础，并利用容器的特性来简化它的配置，所以 SpringMVC 和 Spring 可直接整合使用，并且SpringMVC 对 MVC 流程进行了封装，屏蔽掉很多底层代码，让开发者可以更加轻松快捷的完成基于 MVC 模式的 Web 开发。

核心组件

前端控制器：接收请求、响应结果，相当于转发器， 处理器映射器：根据配置的映射规则（根据请求的URL），找到对应的处理器。 处理器适配器：适配调用具体的处理器，并且执行处理器中处理请求的方法，执行完毕之后返回一个ModelAndView对象。 处理器：controller代码。 视图解析器：会根据传递过来的ModelAndView对象进行视图解析，根据视图解析名解析真正的视图View。 视图：View是一个接口，它的实现类支持不同类型的视图。比如：JSP等等。

执行流程

  1. 用户点击某个请求路径,发起一个 HTTP request 请求,该请求会被提交到前端控制器(DispatcherServlet)；
  2. 由 DispatcherServlet 请求一个或多个处理器映射器(HandlerMapping),并返回一个执行链(HandlerExecutionChn)。
  3. DispatcherServlet 将执行链返回的 Handler 信息发送给处理器适配器(HandlerAdapter)；
  4. HandlerAdapter 根据 Handler 信息找到并执行相应的 Handler(常称为 Controller)；
  5. Handler 执行完毕后会返回给 HandlerAdapter 一个 ModelAndView 对象(Spring MVC的底层对象,包括 Model 数据模型和 View 视图信息)；
  6. HandlerAdapter 接收到 ModelAndView 对象后,将其返回给 DispatcherServlet ；
  7. DispatcherServlet 接收到 ModelAndView 对象后,会请求视图解析器(ViewResolver)对视图进行解析；
  8. ViewResolver 根据 View 信息匹配到相应的视图结果,并返回给 DispatcherServlet；
  9. DispatcherServlet 接收到具体的 View 视图后,进行视图渲染,将 Model 中的模型数据填充到 View 视图中的 request 域,生成最终的 View(视图)；
  10. 视图负责将结果显示到浏览器(客户端)。

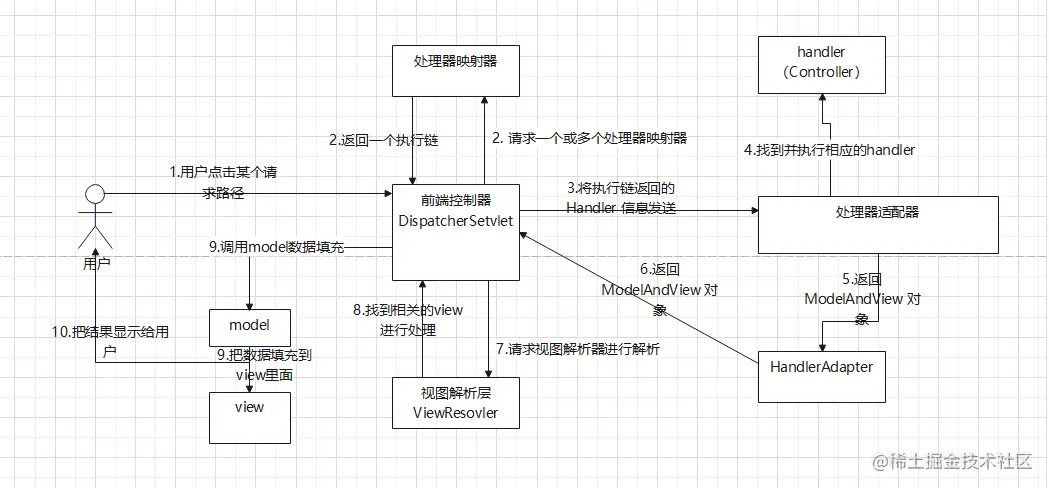

图示如下：


看上去好多，怎么记忆呢？

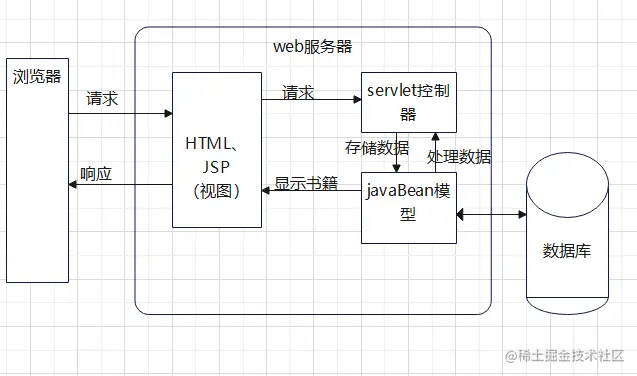

首先记忆mvc模式，用户点击请求，服务器调用Javabean模型，调用数据库进行相应处理。

那么第一步就是：（？）发送请求（？） 用户发送请求到浏览器（前端控制器）

那么前端控制器需要使用到controller层，在这里我们把他叫做hander，那么我们需要使用什么hander？以前我们需要自己写，现在因为spring特性，我们可以让spring处理，所以在中间需要进行查询，查询使用哪一个hander，查询所有hander的顺序

那么第二步就是 （？）查询（？） 前端控制器，查询处理器映射器，并返回一个hander执行链。

第三步：（？）匹配（？）前端控制器把执行链交给处理器映射器。

第四步：（？）找（？）处理器映射器找到相关hander进行执行

执行完成后在mvc下是返回响应，在这里我们需要发挥一个特殊的结果叫做modelandview的东西

第五步：（？）变成（？）处理器适配器把处理完成的hander结果变成modelandview

第六步：（？）转发modelandview（？）HandlerAdapter把modelandview返回给前端控制器

第七步：（？）解析modelandview 前端控制器寻找相关的视图解析器进行modelandview的解析

第八步：（？）拿到解析后的（？）前端控制器把解析后的model和view拿到

第九步：（？）寻找（？）前端控制器去寻找model填充view数据

第十步：（？）响应给客户端，视图把最后渲染的界面返回给用户

在这里第1，2，3，4，都是请求部分到controller的过程，第5，6，7，8，9，10是响应过程。
