CSS解释器和样式布局

CSS基本功能

简介

CSS全称Cascading Style Sheet，级联表，主要用来控制网页的显示风格，有两个重要特征。

• • 将网页内容和内容展示方式分离，提高开发效率。
  • 不仅能提供对页面任意元素的精准控制，同时还能提供丰富多彩的样式。

样式来源有三种类型：

• • 网页开发者编写的样式信息
  • 网页的读者设置的样式信息
  • 浏览器的内在样式

以上三种类型的优先级是递减的。

样式规则

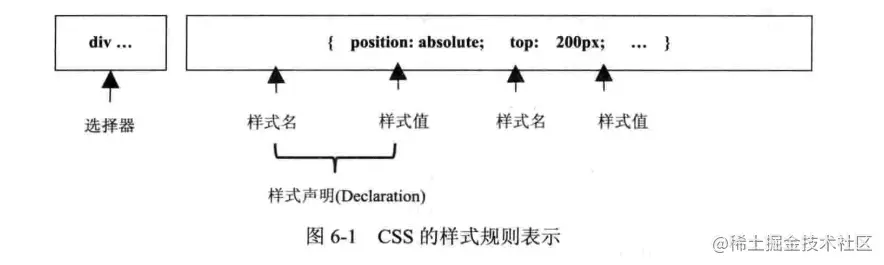

样式规则是css规范中最基本的组成。如图6-1描述了一个典型的css规则结构。

一个规则包含：

1. 1. 规则头

1. 1. 1. 由一个或多个选择器组成

1. 2. 规则体

1. 1. 1. 由一个或多个样式声明组成
      2. 每个样式声明由样式名和样式值组成。

选择器

css的选择器是一组模式，用以匹配相应的HTML元素。主要的选择器如下：

• • 标签选择器："div"
  • class选择器：".class"
  • ID选择器："#id"
  • 属性选择器："div[id='adiv']"
  • 后代选择器："body div"
  • 子女选择器："body>div"
  • 相邻同胞选择器："p+div"
  • 还有很多，伪类选择器、通用选择器、群组选择器、根选择器等。

一般而言，选择器描述得越具体，优先级越高。即，选择器指向越准确，优先级越高。如，如果用1表示标签选择器的优先级，那么class选择器是10，ID选择器是100，数值越大表示优先级越高。

标准中引入两个新的JavaScript接口QuerySelector和QuerySelectorAll。css定义的所有选择器都可以作为参数传给这两个接口，从而获取对应的DOM节点。

框模型

框模型（盒模型）是CSS标准中引入表示HTML标签元素的布局结构。

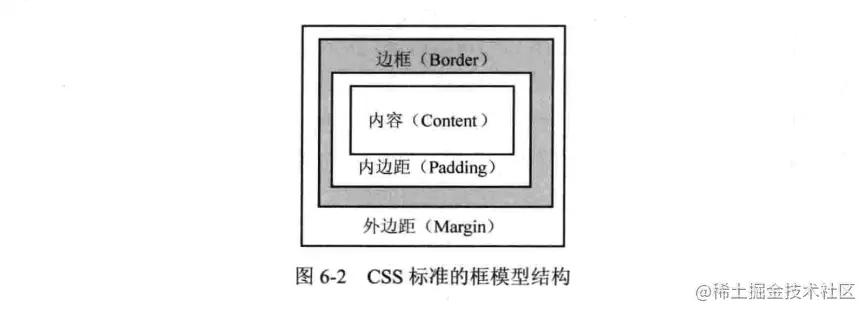

一个框模型从外到内大致包括（如图6-2）：

• • 外边距margin
  • 边框border
  • 内边距padding
  • 内容content

在HTML网页中，每个可视元素布局都是按照框模型来设计的。（很多元素不是用来显示的，如表示语义的元素。）

框模型是布局计算的基础，渲染引擎根据该模型来理解 如何排版元素 以及 元素之间的位置关系。

包含块模型

当webkit计算元素的箱子的位置和大小是，webkit需要计算该元素和另外一个矩形区域的相对位置，这个矩形区域称为该元素的包含块。包含块具体定义如下：

1. 1. 根元素的包含块称为初始包含块。通常大小是可视区域的大小。
   2. 对于其他，设置为static、relative、sticky的元素，包含块是，最近祖先的箱子模型中的内容区域。
   3. 如果元素属性是fixed，包含块为初始包含块。该元素包含块脱离HTML文档，固定在可视区域的某个特定位置。
   4. 如果元素位置属性为absolute，那么包含块由最近的 position不为static 的祖先元素决定，

1. 1. 1. 包含块由该祖先元素的padding box边界形成。
      2. 如果没有找到符合条件的祖先元素，则包含块是“初始包含块”。

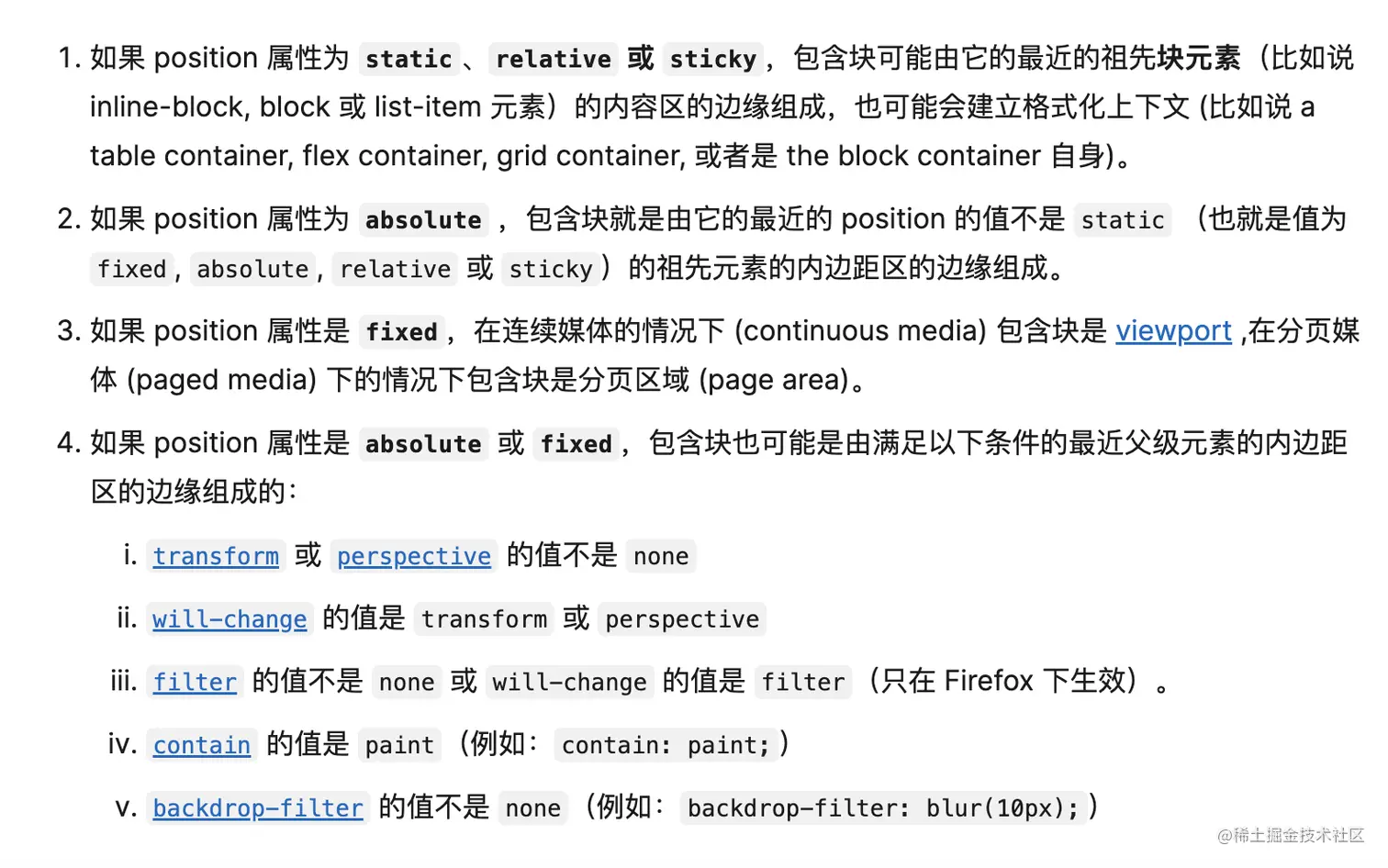

下图为MDN上对包含块的解释供参考：

CSS样式属性

css标准中定义了各式各样的样式属性，大致分为以下类别：

• • 背景：设置背景颜色或图片。
  • 文本：设置文本缩进、对齐、单词间隔、字母间隔、字符转换、装饰和空白字符等
  • 字体：
  • 列表：
  • 表格：
  • 定位：

CSSOM

CSSOM，css对象模型，思想是，在DOM中的节点接口中，加入获取和修改CSS属性或接口的JavaScript接口，因而JavaScript可以动态操作CSS样式。

CSSOM定义了样式的接口，CSSStyleSheet，可以在JavaScript中访问，获取样式表的各种信息（css的href、样式表类型type、规则信息cssRules）。

开发者可以通过document.stylesheets查看当前网页包含的所有CSS样式表，因为CSSOM对DOM中的Document接口进行了扩展。

W3C定义了CSSOM View规范，增加了新的属性到window、document、element、HTMLElement、MouseEvent等，这些css属性能够让JavaScript获取视图信息（如，窗口大小、网页滚动位置、元素的框位置、鼠标事件的坐标等）

CSS解释器和规则匹配

理解webkit如何解释css代码并选择相应的规则。

样式的webkit表示类

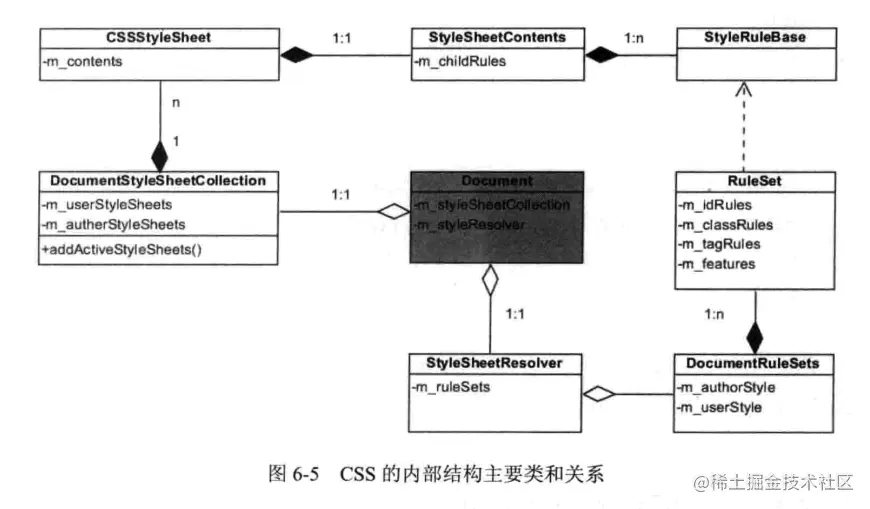

图6-5描述了webkit内部是如何表示css文档的。

一切的起源都是从DOM中的Document类开始。

先看Document类之外的左上部分：

• • DocumentStyleSheetCollection类：包含了所有css样式表
  • CSSStyleSheet：webkit内部表示类，包含了css的href、类型、内容等
  • StyleSheetContents：css的内容，包含了一个样式规则。

• • • 样式规则被用在css解释器的工作过程中。

下面的部分，webkit主要是将解释后的规则组织起来，用于为DOM中的元素匹配相应的规则，从而应用规则中的属性值序列。

这一过程主要负责者是StyleSheetResolver类，属于Document类，并包含一个DocumentRuleSets类用来表示多个规则集合（RuleSet）。

每个规则集合都是将前面解释过的结果合并起来，并进行分类。如，id类规则、标签类规则等。

（为多个规则集合，是因为这些规则集合可能源于默认的规则集合，或网页自定义的规则集合等。）

样式规则是解释器的输出结构，是样式匹配的输入数据，类型如下，图6-6描述了这些类和继承关系。

• • Style：基本类型，大多数规则属于这个类型。
  • Import：webkit为了方便引入的，对应的是导入CSS文件的style元素。
  • Media：对应css标准中的 @media 类型
  • Fontface：css3引入的自定义字体的规则类型。
  • Page：对应 @page 类型。
  • KeyFrames：对应@-webkit-key-frames类型，用来定制特定帧的样式属性信息。
  • Region：对css标准中的Regions的支持，方便开发者对页面分区域排版。

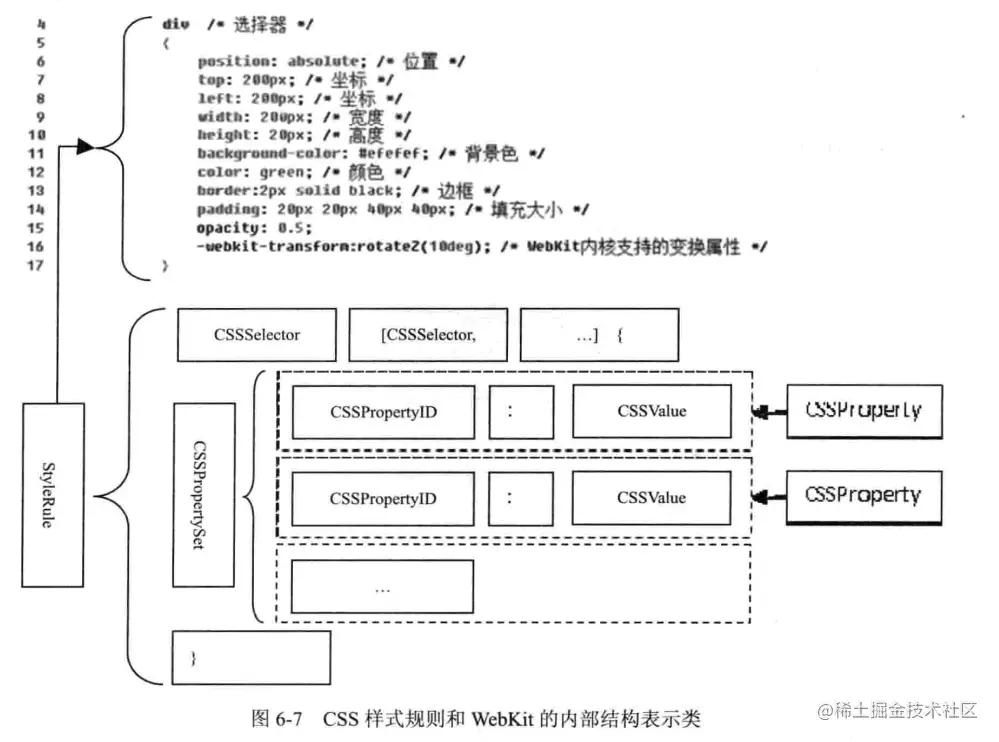

图6-7描述的是一个css规则和webkit的内部结构表示类。

• • 最外层的是样式规则，通常一个样式表包括一个或多个样式规则，这里的样式规则对应StyleRule类。
  • 其次是选择器部分。图的上半部分是选择器列表。

• • • 在webkit内部表示是CSSSelector类。
    • 在规则中，CSSSelector类使用对象列表来表示。

• • 最后是属性集合CSSPropertySet。

• • • 属性名字，CSSPropertyID
    • 属性值，CSSValue

解释过程

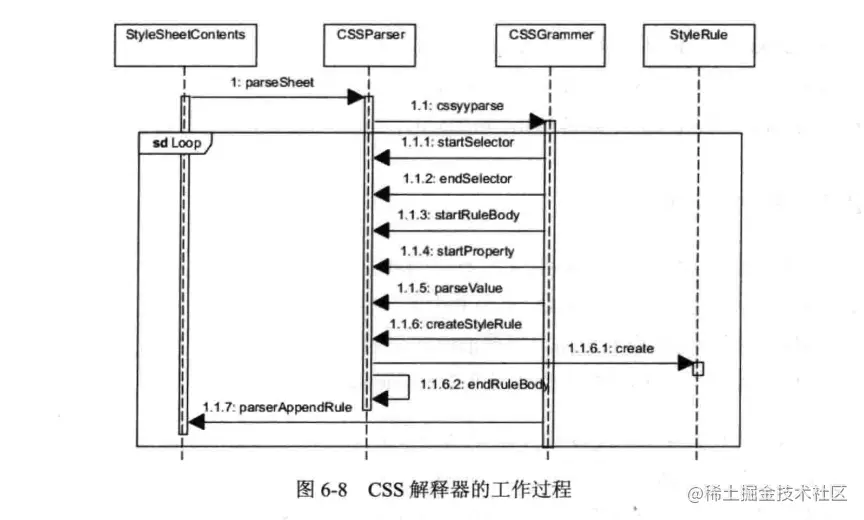

CSS解释过程是指从CSS字符串经CSS解释器处理后变成渲染引擎的内部规则表示的过程。如图6-8所示。

这一过程是由CSSParser类负责。

• • CSSParser是桥接类，实际解释工作由CSSGrammer.y.in完成。
  • Bison是生成解释器的工具。
  • Bison根据CSSGrammer.y.in生成CSS解释器——CSSGrammer类。

• • • CSSGrammer.y.in是Bison的输入文件。

• • CSSGrammer需要调用CSSParser处理解释结果。

• • • 如，使用CSSParser创建选择器对象、属性、规则等。

当需要CSS内容时，webkit调用CSSParser对象来设置CSSGrammer对象解释，解释过程中需要回调CSSParser来处理，最后将结果设置到StyleSheetContents对象中。

在解释网页自定义样式前，webkit渲染引擎会为网页设置默认样式。不同的webkit移植可以设置不同的默认样式。

样式匹配规则

样式规则建立完成后，webkit将规则结果保存在DocumentRuleSets对象类中。当DOM节点建立后，webkit会为其中的可视节点选择合适的样式信息。

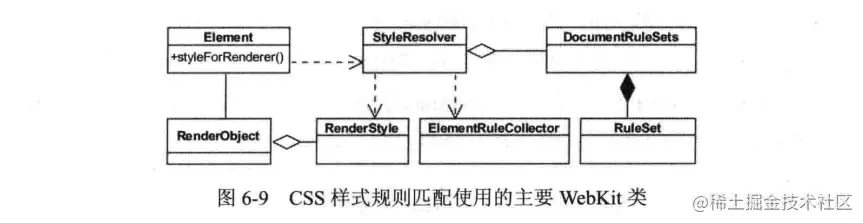

图6-9描述了参与样式规则匹配的webkit主要相关类。基本思路是：

• • 使用StyleResolver类为DOM元素节点匹配样式。

• • • 根据元素信息（标签名、类别等），从样式规则中查找最匹配的规则。

• • 然后将样式信息保存到新建的RenderStyle对象中。
  • 最后，RenderStyle对象被RenderObject类所管理和使用。

规则的匹配是由ElementRuleCollector类计算并获得，它从DocumentRuleSets类获取规则集合，根据元素属性，按照ID、class、标签等选择器逐次匹配。

图6-10描述了webkit如何为HTML元素获取样式，并从规则集合中匹配的过程。

• • 首先，当webkit为HTML元素创建RenderObject类时，

• • • StyleResolver类负责获取样式信息，并返回RenderStyle对象。
    • RenderStyle对象包含了匹配完的样式信息结果。

• • 其次，每个元素可能需要匹配不同来源的规则。

• • • 用户代理规则集合
    • 用户规则集合
    • 网页自定义规则集合

• • 再次，对于自定义规则集合，

• • • 依次检查ID规则、class规则、标签规则等
    • webkit会把匹配上的规则保存到匹配结果中。

• • 最后，webkit对这些规则进行排序。

• • • webkit从高优先级规则中选取，并将样式属性返回。

实践：样式匹配

被划线的属性表示没有对元素起作用，包含两种情况：

• • 属性设置错误
  • 被更高优先级的规则属性覆盖。

JavaScript设置样式

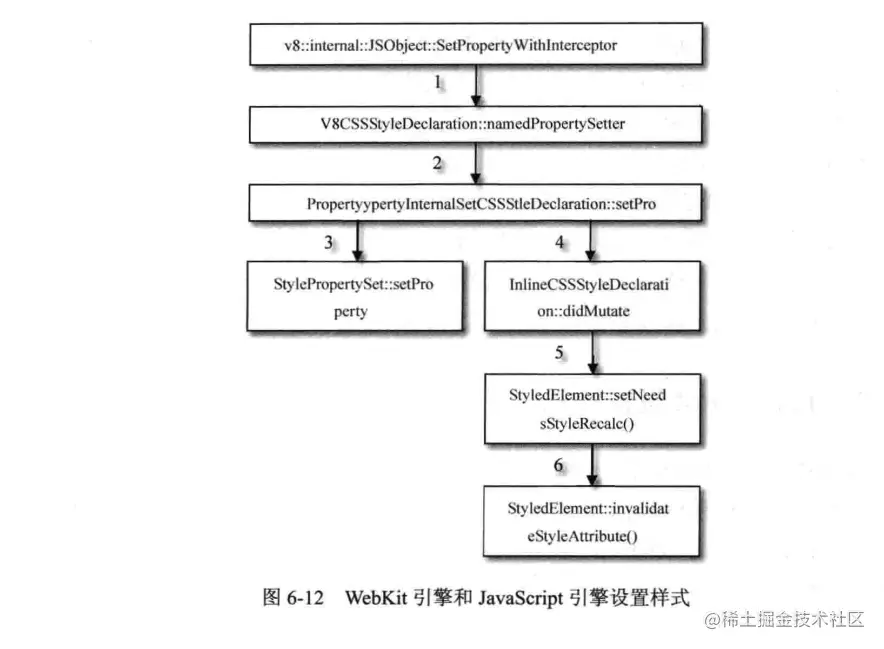

图6-12描述了JavaScript设置样式的主要过程：

• • JavaScript引擎调用设置属性值的公共处理函数，
  • 该函数调用属性值解析函数
  • webkit将解析后的信息，设置到元素的style属性的样式webkitTransform中
  • 设置标记，表明该元素需要重新计算样式，并触发重新计算布局。
  • 最后webkit重新绘图。

webkit布局

基础

当webkit创建RenderObject对象之后，webkit根据框模型来计算RenderObject对象的位置、大小等信息的过程称为布局计算（或排版）。

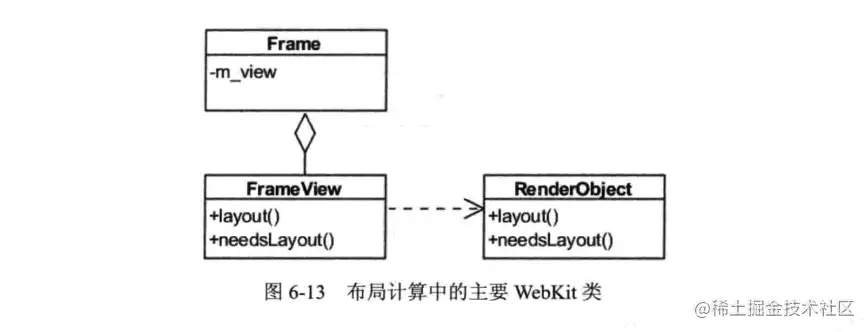

图6-13描述了这一过程中设计得主要webkit类。

• • Frame类：表示网页的框结构。每个框都有一个FrameView类，用来表示框的视图结构。
  • FrameView类：一个总入口类。主要负责视图方面的任务。如，网页视图大小、滚动、布局计算、绘图等。

• • • 两个跟布局计算密切相关的函数

• • • • layout：用来布局计算
      • needsLayout：用来决定是否需要布局计算。

• • • 实际的布局计算是在RenderObject类中。

布局计算可分为两类：

• • 对整个RenderObject树进行的计算。
  • 对RenderObject树中某个子树的计算，常用语文本元素或overflow:auto块的计算。

• • • 一般是其子树布局的改变不会影响其周围元素的布局，因此不需要重新计算更大范围内的布局。

布局计算

布局计算是一个递归的过程。（一个节点的大小通常要先计算子女节点的位置、大小等信息。）

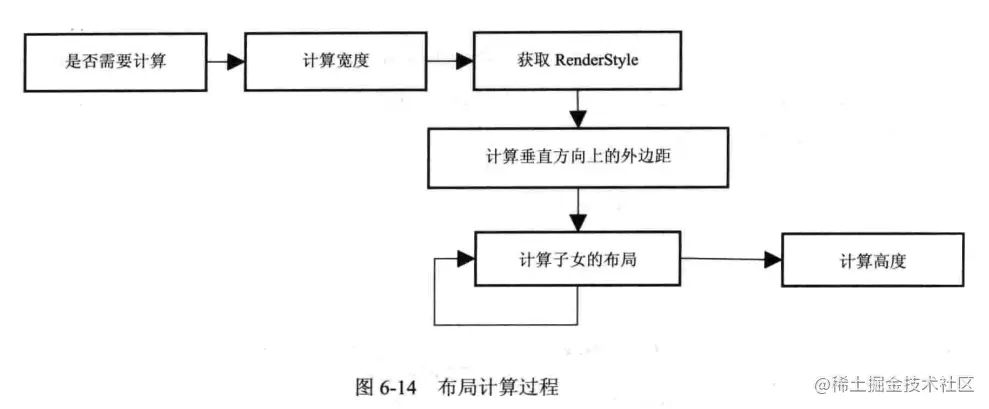

图6-14描述了RenderObject节点计算布局的主要过程。主要逻辑是由RenderObject类的layout函数完成。

• 首先，该函数会判断RenderObject节点是否需要重新计算。

• • 通常需要通过检查位数组中的相应标记位、子女是否需要计算布局等确定。

• 其次，该函数会确定网页宽度和垂直方向上的外边距。

• • 网页通常在垂直方向上滚动，水平方向尽量不需要滚动。

• 再次，该函数会遍历每一个子女节点，依次计算它们的布局。

• • 一般来说，页面元素的宽高是布局时计算得出的，除非网页定义了元素的宽高。
  • 元素定义了自身宽高，webkit按照定义的宽高确定元素大小。
  • 文本节点之类的内联元素，需要根据字号大小、文字多少来确定宽高。
  • 元素宽高超过了布局容器包含块能提供的宽高，同时其overflow为auto或visible，webkit会提供滚动条来保证显示全部内容。
  • 如果元素有子女，则webkit需要递归这一过程。

• 最后，节点根据子女的大小计算得出自己的高度。
• 整个过程结束。

总体来讲，只要样式发生变化，webkit都需要重新计算，实际场景中有以下情况：

• 当网页首次被打开时，浏览器设置网页可视区域，会调用布局计算的方法。

• • 可视区域发生变化时，包含块大小也会发生变化，所以需要重新计算布局。

• 网页的动画会触发布局计算。
• JavaScript通过CSSOM等直接修改样式，也会触发布局计算。
• 用户交互也会触发布局计算。

• • 如，滚动网页。

CSS的布局计算是以包含块和框模型为基础的，这表示元素的布局计算都依赖于块。

• 块，通常在垂直方向上展开。
• 内联元素，表现为行布局形式，即，以 行 进行显示。

对于一个块元素对应的RenderObject对象，它的子女：

• 要么都是，块元素的RenderObject对象，
• 要么都是，非内联元素对应的RenderObject对象。

布局测试

布局测试可以说是webkit最重要也最著名的测试了，用于测试网页渲染结果，包括网页加载和渲染整个过程。

渲染引擎需要处理各种各样越来越复杂的网页，需要布局测试来保证引擎的渲染结果的正确性。

基本测试工作方式如下：

• 预先准备大量用于测试的网页和期望的渲染结果，
• 然后用webkit编译出的DumpRenderTree来测试排版，
• 把得到的结果和期望的结果进行对比，以检查webkit引擎对网页计算排版布局等的正确性。
