【kafka原理】kafka Log存储解析以及索引机制

1,793 阅读4分钟

提示:本文可能已过期,请点击原文查看:【kafka原理】kafka Log存储解析以及索引机制

本文设置到的配置项有

名称描述类型默认
num.partitionstopic的默认分区数int1
log.dirs保存日志数据的目录。如果未设置,则使用log.dir中的值string/tmp/kafka-logs
offsets.topic.replication.factoroffset topic复制因子(ps:就是备份数,设置的越高来确保可用性)。为了确保offset topic有效的复制因子,第一次请求offset topic时,活的broker的数量必须最少最少是配置的复制因子数。 如果不是,offset topic将创建失败或获取最小的复制因子(活着的broker,复制因子的配置)short3
log.index.interval.bytes添加一个条目到offset的间隔int4096

首先启动kafka集群,集群中有三台Broker; 设置3个分区,3个副本;

发送topic消息

启动之后kafka-client发送一个topic为消息szz-test-topic的消息

    public static void main(String[] args) {
        Properties props = new Properties();
        props.put("bootstrap.servers", "xxx1:9092,xxx2:9092,xxx3:9092");
        props.put("acks", "all");
        props.put("retries", 0);
        props.put("batch.size", 16384);
        props.put("linger.ms", 1);
        props.put("buffer.memory", 33554432);
        props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
        props.put("value.serializer", "org.apache.kafka.common.serialization.StringSerializer");
        Producer<String, String> producer = new KafkaProducer<>(props);
        for(int i = 0; i < 5; i++){
            producer.send(new ProducerRecord<String, String>("szz-test-topic", Integer.toString(i), Integer.toString(i)));
        }
        producer.close();
    }

发送了之后可以去log.dirs路径下看看

在这里插入图片描述 这里的3个文件夹分别代表的是3个分区; 那是因为我们配置了这个topic的分区数num.partitions=3; 和备份数offsets.topic.replication.factor=3; 这3个文件夹中的3个分区有LeaderFllower; 那么我们怎么知道谁是谁的Leader呢?

查看topic的分区和副本

bin/kafka-topics.sh  --describe --topic szz-test-topic --zookeeper localhost:2181

在这里插入图片描述 可以看到查询出来显示 分区Partition-0在broker.id=0中,其余的是副本Replicas 2,1 分区Partition-1在broker.id=1中,其余的是副本Replicas 0,2 ...

或者也可以通过zk来 查看leader在哪个broker上

 get /brokers/topics/src-test-topic/partitions/0/state
[zk: localhost:2181(CONNECTED) 0] get /brokers/topics/szz-test-topic/partitions/0/state
{"controller_epoch":5,"leader":0,"version":1,"leader_epoch":0,"isr":[0,1,2]}
cZxid = 0x1001995bf

分区文件都有啥

进入文件夹看到如下文件: 在这里插入图片描述

在这里插入图片描述

名称描述类型默认
log.segment.bytes单个日志文件的最大大小int1073741824

我们试试多发送一些消息,看它会不会生成新的 segment

public static void main(String[] args) {
        Properties props = new Properties();
        props.put("bootstrap.servers", "xxx1:9092,xxx2:9092,xxx3:9092");
        props.put("acks", "all");
        props.put("retries", 0);
        props.put("batch.size", 163840);
        props.put("linger.ms", 10);
        props.put("buffer.memory", 33554432);
        props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
        props.put("value.serializer", "org.apache.kafka.common.serialization.StringSerializer");

        Producer<String, String> producer = new KafkaProducer<>(props);
        for(int i = 0; i < 1200; i++){
            //将一个消息设置大一点
            byte[] log = new byte[904800];
            String slog = new String(log);
            producer.send(new ProducerRecord<String, String>("szz-test-topic",0, Integer.toString(i),  slog));
        }
        producer.close();
    }

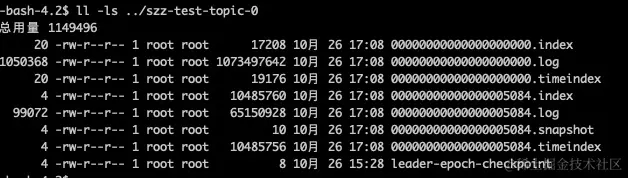

在这里插入图片描述

从图中可以看到第一个segment文件00000000000000000000.log快要满log.segment.bytes 的时候就开始创建了00000000000000005084.log了; 并且.log.index.timeindex文件是一起出现的; 并且名称是以文件第一个offset命名的

  • .log存储消息文件
  • .index存储消息的索引
  • .timeIndex,时间索引文件,通过时间戳做索引

消息文件

上面的几个文件我们来使用kafka自带工具bin/kafka-run-class.sh 来读取一下都是些啥 bin/kafka-run-class.sh kafka.tools.DumpLogSegments --files 00000000000000000000.log

在这里插入图片描述 最后一行:

baseoffset:5083  position: 1072592768  CreateTime: 1603703296169

.index 消息索引

bin/kafka-run-class.sh kafka.tools.DumpLogSegments --files 00000000000000000000.index 在这里插入图片描述 最后一行:

offset:5083  position:1072592768

.timeindex 时间索引文件

bin/kafka-run-class.sh kafka.tools.DumpLogSegments --files 00000000000000000000.timeindex

在这里插入图片描述 最后一行:

timestamp: 1603703296169 offset: 5083

Kafka如何查找指定offset的Message的

找了个博主的图 @lizhitao 在这里插入图片描述 比如:要查找绝对offset为7的Message:

  1. 首先是用二分查找确定它是在哪个LogSegment中,自然是在第一个Segment中。
  2. 打开这个Segment的index文件,也是用二分查找找到offset小于或者等于指定offset的索引条目中最大的那个offset。自然offset为6的那个索引是我们要找的,通过索引文件我们知道offset为6的Message在数据文件中的位置为9807。
  3. 打开数据文件,从位置为9807的那个地方开始顺序扫描直到找到offset为7的那条Message。

Kafka 中的索引文件,以稀疏索引(sparse index)的方式构造消息的索引,它并不保证每个消息在索引文件中都有对应的索引项。每当写入一定量(由 broker 端参数 log.index.interval.bytes 指定,默认值为 4096,即 4KB)的消息时,偏移量索引文件 和 时间戳索引文件 分别增加一个偏移量索引项和时间戳索引项,增大或减小 log.index.interval.bytes 的值,对应地可以缩小或增加索引项的密度。

稀疏索引通过 MappedByteBuffer 将索引文件映射到内存中,以加快索引的查询速度。

leader-epoch-checkpoint

leader-epoch-checkpoint 中保存了每一任leader开始写入消息时的offset; 会定时更新 follower被选为leader时会根据这个确定哪些消息可用 在这里插入图片描述

参考文档

kafka官方文档

Kafka的Log存储解析

Kafka-工作流程,文件存储机制,索引机制,如何通过offset找到对应的消息

Broker配置文件详解


日常运维问题排查=> 滴滴开源LogiKM一站式Kafka监控与管控平台
