flutter如何自定义转场动画

近期在flutter开发过程中，遇到一些需要自定义转场动画的情况，就想研究一下相关的知识，有兴趣的小伙伴可以跟我一起了解下这块的逻辑和用法

通过自定义转场可以实现常用的滑动转场、透明度转场、缩放转场，以及一些复杂的复合转场等

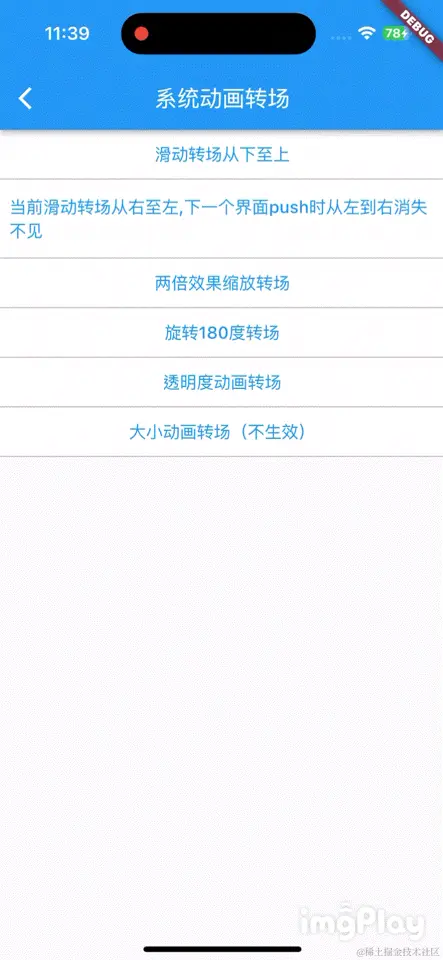

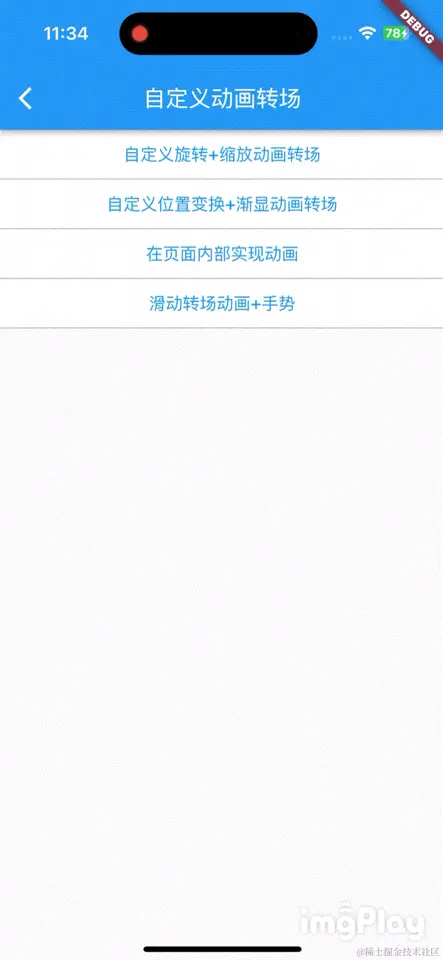

效果如下：

一.初识

首先我们来看下flutter常见的转场逻辑：

Navigator.of(context).push(
  MaterialPageRoute(
    builder: (context) {
      return const NewPage();
    },
  ),
);

通过push方法，传入一个MaterialPageRoute包裹的新页面，就可以实现默认的转场了（默认的从右到左，返回的时候是逆向的）

如果不想使用这种默认的转场，我们可以通过自定义一个PageRoute,实现各种各样的转场动画

自定义PageRoute：

class SlideUpPageRoute<T> extends MaterialPageRoute<T> {
  SlideUpPageRoute({
    required WidgetBuilder builder,
    RouteSettings settings,
  }) : super(builder: builder, settings: settings);

  @override
  Widget buildTransitions(BuildContext context, Animation<double> animation,
      Animation<double> secondaryAnimation, Widget child) {
    return SlideTransition(
      position: Tween<Offset>(
        begin: const Offset(0.0, 1.0),
        end: Offset.zero,
      ).animate(animation),
      child: child,
    );
  }
}

使用自定义的PageRoute完成转场：

Navigator.of(context).push(
  SlideUpPageRoute(
    builder: (context) {
      return const NewPage();
    },
  ),

要想弄清楚转场动画的具体流程，我们需要了解路由转场是怎么实现的

如果只想了解用法，可以直接跳到第三部分：自定义转场动画

二、转场动画相关逻辑及流程

1. Navigator 路由导航

在flutter中，界面跳转是通过路由导航器Navigator来控制的

WidgetsApp或MaterialApp创建和配置了一个导航器，负责管理一个[Route]对象堆栈，不需要我们手动创建

可以通过Navigator.of(context)获取当前导航器对象，通过push和pop方法控制路由对象的进栈和出栈，实现页面的跳转

/// You can create your own subclass of one of the widget library route classes
/// like [PopupRoute], [ModalRoute], or [PageRoute], to control the animated
/// transition employed to show the route, the color and behavior of the route's
/// modal barrier, and other aspects of the route.

...
...

/// Push the given route onto the navigator that most tightly encloses the given context.

@optionalTypeArgs
static Future<T?> push<T extends Object?>(BuildContext context, Route<T> route) {
  return Navigator.of(context).push(route);
}

......

@optionalTypeArgs
Future<T?> push<T extends Object?>(Route<T> route) {
   assert(_debugCheckIsPagelessRoute(route));
   _pushEntry(_RouteEntry(route, initialState: _RouteLifecycle.push));
   return route.popped;
}

其中，Route是Flutter中通用的路由管理类, 是一个抽象类，定义了导航器和路由之间的抽象接口, 我们可以通过Route来自定义路由的创建、销毁、跳转等行为，并且可以根据自己的需求来实现不同的路由管理策略

页面路由对象route由两部分组成，即页面page和过渡效果transition; 页面page一般只构建一次，过渡效果transition是在每个帧的持续时间内动态构建的

Navigator.of(context).push(PageRouteBuilder(
  opaque: false,
  pageBuilder: (BuildContext context, _, __) {
    return Center(child: Text('My PageRoute'));
  },
  transitionsBuilder: (___, Animation<double> animation, ____, Widget child) {
    return FadeTransition(
      opacity: animation,
      child: RotationTransition(
        turns: Tween<double>(begin: 0.5, end: 1.0).animate(animation),
        child: child,
      ),
    );
  }
));

过渡效果transition就是我们这一次探究的重点，即转场动画

2. 常用路由转场类MaterialPageRoute、CupertinoPageRoute

/// See [MaterialPageRoute] for a route that replaces the entire screen with a
platform-adaptive transition.

在Navigator的介绍中建议参考MaterialPageRoute来实现转场路由。那么问题来了，MaterialPageRoute是什么，又为什么要使用它来实现常用路由转场呢？

• MaterialPageRoute和CupertinoPageRoute都是Flutter提供的一个具体的路由实现类，二者作用相似，提供不同风格的转场动画，下面主要说明MaterialPageRoute的相关内容

  在源码中介绍如下：

  /// A modal route that replaces the entire screen with a platform-adaptive transition.
  一种模式路线，用平台自适应过渡代替整个屏幕。


• MaterialPageRoute继承于抽象类PageRoute，提供了定义和管理导航栈的方法，并且会在屏幕之间进行过渡动画

• 在不同平台上有不同的转场动画表现，比如在iOS设备上提供了一个默认的从右向左的滑动转场，并附带二次动画和手势转场

MaterialPageRoute的初始化

MaterialPageRoute({
  required this.builder,
  RouteSettings? settings,
  this.maintainState = true,
  bool fullscreenDialog = false,
}) : assert(builder != null),
     assert(maintainState != null),
     assert(fullscreenDialog != null),
     super(settings: settings, fullscreenDialog: fullscreenDialog) {
  assert(opaque);
}

• builder参数
  • 构建函数，返回一个Widget，即为路由跳转的具体页面，根据push和pop的时间在不同的上下文中构建和重建
• settings参数
  • 配置信息，用于传递路由信息，每个路由都有一个唯一的RouteSettings对象，它包含路由的名称和参数
  • 主要作用是帮助Flutter在路由导航过程中正确地管理路由栈，从而实现页面跳转和返回。在使用Navigator进行页面跳转时，我们可以通过它来传递路由参数，同时也可以通过它来获取当前路由的名称和参数
  • 另外还可以用于实现路由拦截和重定向。通过重写Navigator的onGenerateRoute方法，我们可以在路由跳转时对路由进行拦截和修改，例如在用户没有登录的情况下，可以将路由重定向到登录页面。
• maintainState参数
  • 默认情况下，当一个路由被另一个替换时，上一个路由将保留在内存中。若要在不需要时释放所有资源，请将其设置为false
• fullscreenDialog参数
  • 指定传入路由是否为全屏模式对话框

3.ModalRoute 模态路由

PageRoute是MaterialPageRoute的父类，ModalRoute又是PageRoute的父类，二者都是是抽象类，定义了一些路由类需要用到的的属性和方法

ModalRoute（模态路由），是一种特殊的路由，它会覆盖在前一个路由之上，并且需要用户进行一些操作后才能返回前一个路由，该抽象类定义了两个关键的方法

• buildPage方法
  • 用于构建路由页面的Widget
• buildTransitions方法
  • 提供自定义的页面过渡动画效果，会在模态路由进入或退出时被调用
  • 参数
    • context 上下文对象
    • animation Animation<double>类型，进入或退出的动画，当Navigator将一条路线推到其堆栈顶部时，新路线的主要动画从0.0运行到1.0。当推出栈顶时，主动画从1.0运行到0.0。
    • secondaryAnimation 辅助动画,用于被推入界面，即该界面push到下一界面时该界面的转场动画；当Navigator将新路线推到堆栈顶部时，旧的最顶层路线的secondary动画从0.0运行到1.0。当Navigator退出最上方的路线时，其下方的路线的secondary从1.0运行到0.0
    • child 转场的子元素

buildTransitions方法决定了路由转场动画的形式

上面提到的MaterialPageRoute的默认转场动画，就是因为其buildPage和buildTransitions方法由MaterialRouteTransitionMixin混入类完成了实现

@override
Widget buildPage(
  BuildContext context,
  Animation<double> animation,
  Animation<double> secondaryAnimation,
) {
  final Widget result = buildContent(context);
  assert(() {
    if (result == null) {
      throw FlutterError(
        'The builder for route "${settings.name}" returned null.\n'
        'Route builders must never return null.',
      );
    }
    return true;
  }());
  return Semantics(
    scopesRoute: true,
    explicitChildNodes: true,
    child: result,
  );
}

@override
Widget buildTransitions(BuildContext context, Animation<double> animation, Animation<double> secondaryAnimation, Widget child) {
  final PageTransitionsTheme theme = Theme.of(context).pageTransitionsTheme;
  return theme.buildTransitions<T>(this, context, animation, secondaryAnimation, child);
}

......
......

Duration get transitionDuration => const Duration(milliseconds: 300);

如果想自定义转场路由，

• 可以创建一个继承于PageRoute的类，并重写各项其抽象方法

  @override
  bool get opaque => true;

  @override
  bool get barrierDismissible => false;

  @override
  bool canTransitionTo(TransitionRoute<dynamic> nextRoute) => nextRoute is PageRoute;

  @override
  bool canTransitionFrom(TransitionRoute<dynamic> previousRoute) => previousRoute is PageRoute;
  ...
  ...


  以及ModalRoute的抽象方法

  Widget buildPage(BuildContext context, Animation<double> animation, Animation<double> secondaryAnimation);

  Widget buildTransitions(
  BuildContext context,
  Animation<double> animation,
  Animation<double> secondaryAnimation,
  Widget child,
  ) {
      return child;
  }


• 也可以直接继承MaterialPageRoute类，其中对很多抽象方法已经做了实现，这样我们只需要实现buildTransitions方法即可，建议采用这种方式

  如果想要更改转场动画时长，可以重写transitionDuration属性的get方法

  Duration get transitionDuration => const Duration(milliseconds: 300);


• 也可以通过PageRouteBuilder来创建路由,效果一致

  PageRouteBuilder(
  transitionDuration: Duration(milliseconds: 500),
  pageBuilder: (_, __, ___) => NewPage(),
  transitionsBuilder: (_, animation, __, child) =>
    SlideTransition(
      position: Tween<Offset>(
        begin: Offset(0, 1),
        end: Offset.zero,
      ).animate(animation),
      child: child,
    ),
  );


4.TransitionRoute 转场路由

TransitionRoute类是ModalRoute的父类，也是一个抽象类，是Flutter中路由动画的基础，它为我们提供了一个统一的接口，可以方便地实现各种路由动画效果

上面提到的transitionDuration转场时间就是在这里定义的，甚至可以修改返回动画的转场时间reverseTransitionDuration与进入动画不一致

进入动画animation和二次动画secondaryAnimation的动画对象也在这里定义

Duration get transitionDuration;


Duration get reverseTransitionDuration => transitionDuration;

Animation<double>? get animation => _animation;
Animation<double>? _animation;

Animation<double>? get secondaryAnimation => _secondaryAnimation;
final ProxyAnimation _secondaryAnimation = ProxyAnimation(kAlwaysDismissedAnimation);

此外在这个类里面还定义了动画控制器_controller,负责控制动画进度

5.OverlayRoute 悬浮窗口路由

OverlayRoute类是TransitionRoute的父类，同样也是一个抽象类，主要作用是在当前Widget树上添加一个悬浮窗口，路由的转场基于这个功能实现，

可以通过调用Navigator.of(context).push方法来显示OverlayRoute，调用Navigator.of(context).pop方法来关闭OverlayRoute。

综上：路由类的层级为 MaterialPageRoute/CupertinoPageRoute => PageRoute => ModalRoute => TransitionRoute => OverlayRoute => Route

三、自定义转场动画

嘿，醒醒，擦擦口水，终于到了大家最关心的转场动画实现的环节了

像上面说到的，自定义转场动画，需要实现buildTransitions方法，里面根据传入的Animation对象来构建动画的具体实现Widget

关于转场动画动画的部分，可以使用Animation和AnimatedWidget来完成

• Animation
  • 一个表示动画的抽象类，它包含有关动画的状态和进度信息，Animation对象本身并不能实现动画效果
  • 通常使用Tween对象来定义动画的开始和结束状态，并根据一些插值器计算动画的中间状态
• AnimatedWidget
  • 一个用于动画效果的抽象类，当Listenable参数发生改变时，会重新构建。
  • 可以使用Animation对象的值来构建其自己的UI

AnimatedWidget是一个抽象类，具体可以使用它的一些子类Widget，例如FadeTransition、SlideTransition等，也可以是自定义的动画AnimatedBuilder。

1.系统提供的转场动画类

可用于转场的动画类

• SlideTransition 滑动动画
• ScaleTransition 缩放动画
• RotationTransition 旋转动画
• FadeTransition 透明度动画

用于小部件内动画的类

• PositionedTransition 位置动画
• RelativePositionedTransition 相对位置动画
• SizeTransition 尺寸大小动画
• AlignTransition 位置变化动画
• SliverFadeTransition Sliver过渡动画
• DefaultTextStyleTransition 默认文本样式过渡
• DecoratedBoxTransition 装饰盒子过渡

下面来介绍一下这几种转场动画的用法

1.1 SlideTransition 滑动转场动画

const SlideTransition({
  Key? key,
  required Animation<Offset> position,
  this.transformHitTests = true,
  this.textDirection,
  this.child,
}) : assert(position != null),
     super(key: key, listenable: position);

监测对象为positio动画，包含位置信息

• transformHitTests参数 用于指示命中测试是否应该转换为父级坐标系中的坐标

• textDirection参数 文本方向

可以用Tween来实现，用于在一段时间内从一个值转换到另一个值的类，它可以用于动画效果、渐变效果等，支持不同类型的值变化，如Color、Offset等等。

 @override
  Widget buildTransitions(BuildContext context, Animation<double> animation,
      Animation<double> secondaryAnimation, Widget child) {
    return SlideTransition(
      position: Tween<Offset>(
        begin: const Offset(0.0, 1.0),
        end: Offset.zero,
      ).chain(CurveTween(curve: Curves.ease)).animate(animation),
      child: child,
    );
  }

这里我们通过animation属性创建了一个从下到上，先加速后减速的转场动画.

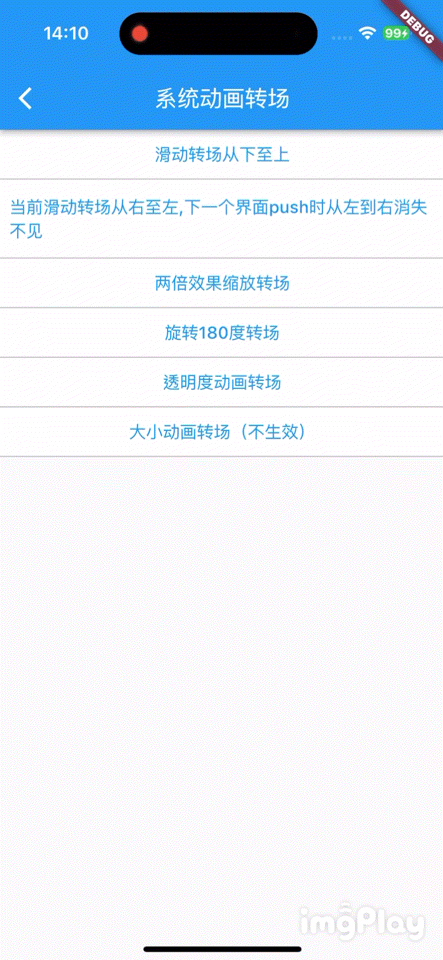

上面部分有提到secondaryAnimation是辅助动画, 用于被推入界面，即该界面push到下一界面时的转场动画, 我们来试一下效果

@override
  Widget buildTransitions(BuildContext context, Animation<double> animation,
      Animation<double> secondaryAnimation, Widget child) {
    return SlideTransition(
      position: Tween<Offset>(
        begin: const Offset(-1.0, 0),
        end: Offset.zero,
      ).animate(animation),
      child: SlideTransition(
        position: Tween<Offset>(
          begin: Offset.zero,
          end: const Offset(1.0, 0),
        ).animate(secondaryAnimation),
        child: child,
      ),
    );
  }

这里创建的还是从下到上的转场动画，但是当新push的界面再次发生转场时，该界面会出现一个从上到底部的转场。

即A界面push到B时，B界面执行从右到左的侧滑动画，当B界面push到C时，B界面从顶部滑动到底部消失，同时C界面执行自己的转场动画

ng动画

1.2 ScaleTransition 缩放转场动画

const ScaleTransition({
  super.key,
  required Animation<double> scale,
  this.alignment = Alignment.center,
  this.filterQuality,
  this.child,
}) : assert(scale != null),
     super(listenable: scale);

监测对象为scale动画，包含缩放比例信息

• alignment参数为缩放对齐方式

• filterQuality参数为图像过滤质量

@override
Widget buildTransitions(BuildContext context, Animation<double> animation,
    Animation<double> secondaryAnimation, Widget child) {
  return ScaleTransition(
    scale: Tween<double>(
      begin: 2.0,
      end: 1.0,
    ).chain(CurveTween(curve: Curves.ease)).animate(animation),
    alignment: Alignment.topRight,
    child: child,
  );
}

可以通过以上方式实现一个以右上角为基点，从两倍视图缩放到正常大小的转场动画

1.3 RotationTransition旋转转场动画

const RotationTransition({
  super.key,
  required Animation<double> turns,
  this.alignment = Alignment.center,
  this.filterQuality,
  this.child,
}) : assert(turns != null),
     super(listenable: turns);

监测对象为turns动画，包含旋转的角度信息，1.0表示旋转360度， 0.5表示旋转180度

• alignment：旋转中心点的对齐方式，默认中心对齐

• filterQuality参数为图像过滤质量

@override
Widget buildTransitions(BuildContext context, Animation<double> animation,
    Animation<double> secondaryAnimation, Widget child) {
  return RotationTransition(
    turns: Tween<double>(
      begin: 0.5,
      end: 0,
    ).chain(CurveTween(curve: Curves.ease)).animate(animation),
    alignment: Alignment.topLeft,
    child: child,
  );
}

这里实现了一个180度，从左上角旋转进入的转场动画

1.4 FadeTransition 透明度转场动画

const FadeTransition({
    Key? key,
    required this.opacity,
    this.alwaysIncludeSemantics = false,
    Widget? child,
  }) : assert(opacity != null),
       super(key: key, child: child);

监测对象为opacity动画，包含透明度信息，

• alwaysIncludeSemantics: 用于控制是否将子组件的语义信息始终包括在FadeTransition的语义树中,参数为true时，不论子组件的透明度是多少，子组件的语义信息始终会被包括在FadeTransition的语义树中，这意味着子组件在语义上仍然是可访问的。当alwaysIncludeSemantics参数为false时，子组件在不可见时也不会被包括在语义树中，因此无法被访问。

@override
Widget buildTransitions(BuildContext context, Animation<double> animation,
    Animation<double> secondaryAnimation, Widget child) {
  return FadeTransition(
    opacity: Tween<double>(
      begin: 0,
      end: 1,
    ).chain(CurveTween(curve: Curves.ease)).animate(animation),
    child: child,
  );
}

这里实现了一个透明度渐变显示从0到1的转场动画

2.界面内转场动画

上面提到的都是路由转场时自定义的动画，我们在这里简称为路由转场动画

除了路由转场动画外，在界面build时也可以添加自定义的转场动画，为了便于区分，我们称之为界面内转场动画

界面内转场动画与路由转场动画相互独立，但与路由转场动画一致的是，界面内转场动画也仅会在界面路由push和pop时生效

界面内转场动画可以使用ModalRoute.of(context)!.animation获取对应的转场动画进度相关信息来实现

下面实现了一个界面出现时，除了路由转场动画外，还有一个逐步放大的图片的界面转场动画

@override
  Widget build(BuildContext context) {
    return Center(
      child: SizeTransition(
        sizeFactor: Tween<double>(begin: 0, end: 1.0).animate(
          CurvedAnimation(
            parent: ModalRoute.of(context)!.animation!,
            curve: Curves.easeInOut,
          ),
        ),
        child: Scaffold(
          appBar: AppBar(
            title: const Text('子部件尺寸动画转场界面'),
          ),
          body: const Icon(
            Icons.flutter_dash,
            size: 400,
          ),
        ),
      ),
    );
  }

路由转场这里我们使用自定义的无动画效果的转场，也可以结合上述的各种动画效果来实现

@override
  Widget buildTransitions(BuildContext context, Animation<double> animation,
      Animation<double> secondaryAnimation, Widget child) {
    return child;
  }

界面内自定义转场动画灵活度较高，可以使用系统提供的各种动画Widget，也可以进行各种自定义

3.AnimatedBuilder实现自定义动画

对于涉及额外状态的更复杂情况，请考虑使用AnimatedBuilder。

const AnimatedBuilder({
  super.key,
  required Listenable animation,
  required this.builder,
  this.child,
}) : assert(animation != null),
     assert(builder != null),
     super(listenable: animation);

• animation: 监听动画，值发生变化时调用builder函数
• builder: 创建函数,将接收一个BuildContext和一个Widget参数，该Widget参数将在每次调用时重建并更新其状态

@override
  Widget buildTransitions(BuildContext context, Animation<double> animation,
      Animation<double> secondaryAnimation, Widget child) {
    return AnimatedBuilder(
      animation: animation,
      builder: (BuildContext context, Widget? child) {
        return Transform.rotate(
          angle: animation.value * pi * 2,
          child: Transform.scale(
            scale: animation.value,
            child: child
          ),
        );
      },
      child: child,
    );
  }

上面我们实现了一个旋转+缩放的动画转场效果

@override
Widget buildTransitions(BuildContext context, Animation<double> animation,
    Animation<double> secondaryAnimation, Widget child) {
  return AnimatedBuilder(
    animation: animation,
    builder: (BuildContext context, Widget? child) {
      return Transform.translate(
        offset: Offset((1 - animation.value) * 375, (1 - animation.value) * 500),
        child: Transform.scale(
          scale: animation.value,
          child: Opacity(
              opacity: animation.value,
              child: child,
            ),
        ),
      );
    },
    child: child,
  );
}

上面实现了一个位置变换+渐显动画转场效果

四、拓展

转场过程添加手势

在iOS机型的日常使用过程中，大家会发现flutter提供的默认转场，支持通过手势进行侧滑返回，以及取消转场等，跟原生的转场效果类似

这些是通过CupertinoPageRoute混入CupertinoRouteTransitionMixin类来实现的

 static bool isPopGestureInProgress(PageRoute<dynamic> route) {
    return route.navigator!.userGestureInProgress;
  }

  bool get popGestureInProgress => isPopGestureInProgress(this);

  bool get popGestureEnabled => _isPopGestureEnabled(this);

  static bool _isPopGestureEnabled<T>(PageRoute<T> route) {
      ...
      ...
  }

  static _CupertinoBackGestureController<T> _startPopGesture<T>(PageRoute<T> route) {
    assert(_isPopGestureEnabled(route));

    return _CupertinoBackGestureController<T>(
      navigator: route.navigator!,
      controller: route.controller!, // protected access
    );
  }

popGestureInProgress属性用于指示是否正在进行手势返回操作

_isPopGestureEnabled方法用于控制Cupertino页面路由转换中手势返回操作的启用状态

_startPopGesture方法是开始手势返回操作

其中通过手势进行返回转场的核心逻辑是在buildPageTransitions方法中通过_CupertinoBackGestureDetector实现的

static Widget buildPageTransitions<T>(
    PageRoute<T> route,
    BuildContext context,
    Animation<double> animation,
    Animation<double> secondaryAnimation,
    Widget child,
  ) {
    // Check if the route has an animation that's currently participating
    // in a back swipe gesture.
    //
    // In the middle of a back gesture drag, let the transition be linear to
    // match finger motions.
    final bool linearTransition = isPopGestureInProgress(route);
    if (route.fullscreenDialog) {
      return CupertinoFullscreenDialogTransition(
        primaryRouteAnimation: animation,
        secondaryRouteAnimation: secondaryAnimation,
        linearTransition: linearTransition,
        child: child,
      );
    } else {
      return CupertinoPageTransition(
        primaryRouteAnimation: animation,
        secondaryRouteAnimation: secondaryAnimation,
        linearTransition: linearTransition,
        child: _CupertinoBackGestureDetector<T>(
          enabledCallback: () => _isPopGestureEnabled<T>(route),
          onStartPopGesture: () => _startPopGesture<T>(route),
          child: child,
        ),
      );
    }
  }

其核心内容是根据手势拖拽的距离换算成比例，来设置TransitionRoute类提供的controller动画对象的值，从而实现手势对转场进度的控制

详细代码因为具体篇幅较长就不在文章内粘出了，有兴趣的可以参考下demo

实现了一个手势控制透明度转场，效果如下：

参考：

Flutter转场动画 SlideTransition

Flutter 转场动效大合集
