Flink CDC 2.0 于 2021 年 8 月发布，带来的核心特性包括：全量数据的并发读取、checkpoint、无锁读取等重大改进。截止 2023 年 3 月 23 日，目前已发布 2.3.0 版本。

一、Flink CDC 演进

MySQL CDC 的底层是基于 debezium 来实现的，它的 1.x 版本完全基于 debezium，2.x 版本则重新实现了 全量阶段 的同步逻辑。1.x 完全基于 debezium 在全量阶段就会出现以下三个痛点：

debezium 在 snapshot 阶段的一致性通过对表加锁来实现，全局锁可能导致数据库被 hang 住，debezium 需要锁权限。这是个高危操作。
只支持单并发，表特别大的时候，snapshot 阶段的完成时间会是小时级别。
snapshot 阶段不支持 checkpoint，也就意味着，不能中途停下来，否则又要重新 snapshot 一遍数据。

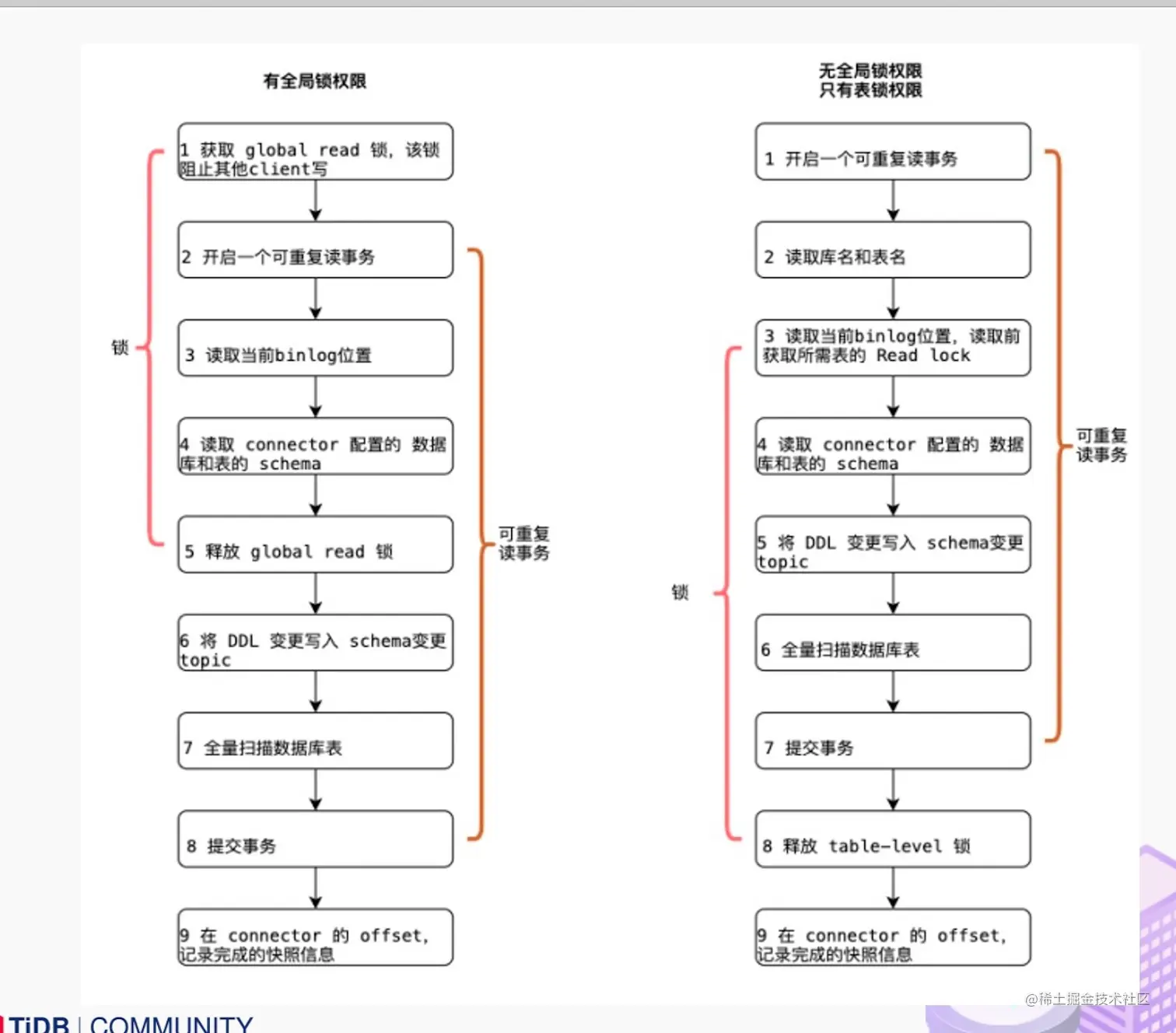

debezium 通过对 db 加锁，来实现在开始阶段和结束阶段的 binlog position 一致性，保证全量阶段和增量阶段的无缝衔接。

为了解决上面的三个痛点。Flink CDC 2.0 借鉴了 Netflix 的 DBlog paper1 和 FLINK FLIP-27 Source2 的实现，重新设计了全量阶段的处理逻辑。

[1] arxiv.org/pdf/2010.12…

[2] cwiki.apache.org/confluence/…

二、Flink CDC 2.0 的调度框架及细节

2.1 FLINK FLIP-27 Source

FLIP-27 主要实现了 Source 可以按照并行度进行分片，然后并行消费数据。这就带来了极好的扩展性。它的实现由两个组件构成：

SplitEnumerator：发现和分配 splits(files, partitions 等等)
Reader: 从 splits 中读取实际的数据

其中 SplitEnumerator 是单线程分片处理器，它将 split 信息分配给空闲的 Reader 去执行，Reader 执行完后，会通知 SplitEnumerator 当前 Reader 已空闲，SplitEnumerator 再将下一个 split 给到空闲的 Reader。它的整体流程如下图所示：

SplitEnumerator 维护 splits 状态，如待分配列表、已分配但未消费完成列表，消费完成列表等，用于从 checkpoint 中重新恢复未完成的 splits 的分配工作。而 Reader 维护每个 Split 的实际消费状态，如 split 消费到的 offset 信息等。

FLIP-27 是专门为分片并行读取而设计的 source 调度框架，解决了数据 Reader 的水平扩展 的问题和读取时的 checkpoint 问题。

2.2 Flink CDC 2.0 算法

Flink CDC 1.0 通过开启 可重复读事务，实现 dump 数据。通过表锁或全局锁，保证数据读取时能记下准确的 binlog 位置。

那在无锁的情况下，别的 client 就会在 snapshot 阶段更新某一条被同步过去的数据，造成在 snapshot 阶段同步过去的数据是错误的，而增量阶段又未同步到这个变更，这条数据就会一直错下去，直到下一次被变更。

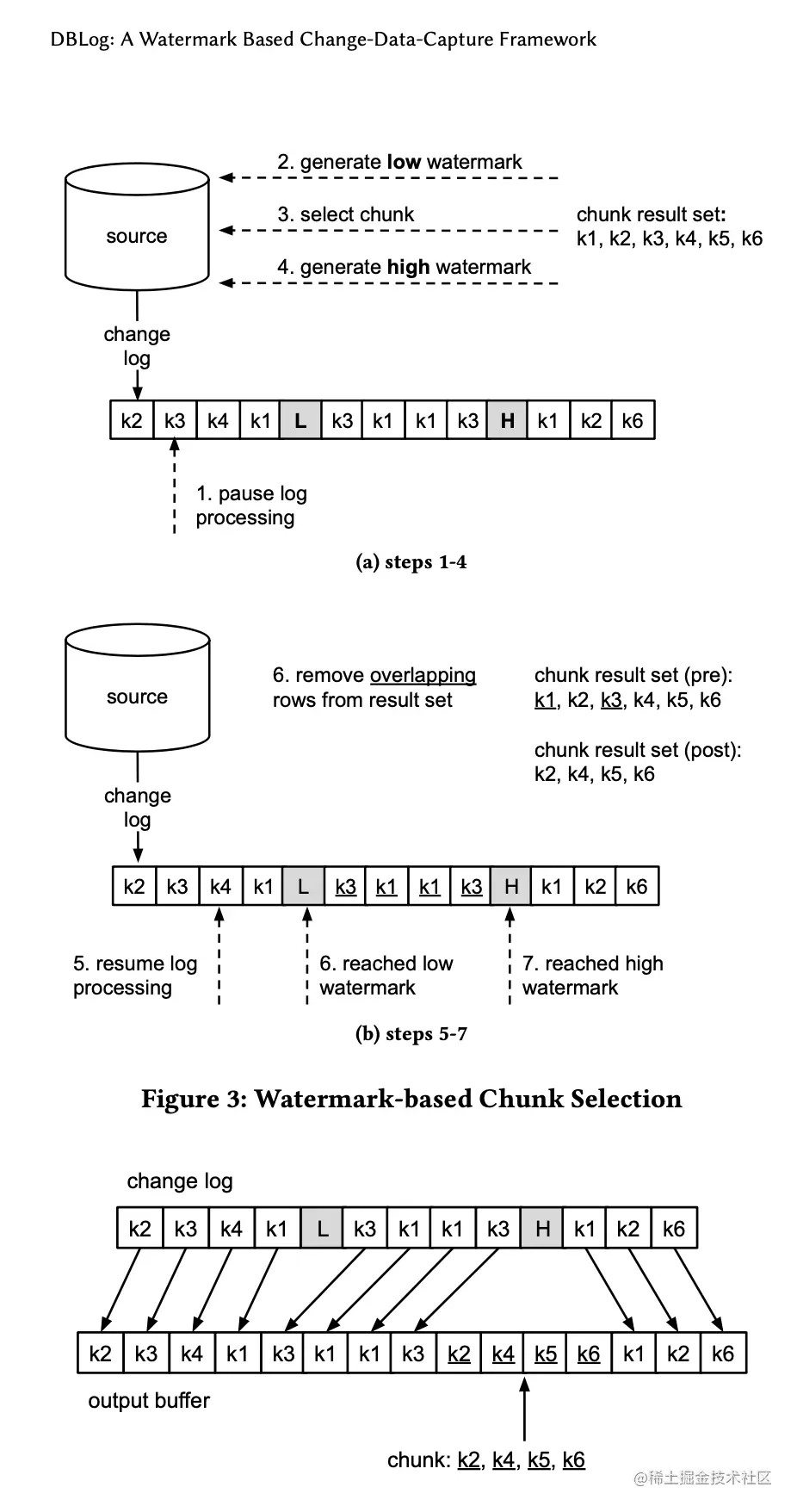

Netflix 的 DBLog: A Watermark Based Change-Data-Capture Framework 提供了一种解法，在无锁的情况下，实现数据的一致性问题。示例代码如下图所求：

它通过第三方 watermark 表来记录执行 select 前和后的高低水位（binlog 位置），然后读取该 chunk 的数据，再将 lw 和 hw 之前属于 chunk 区间的数据进行更新。

如上图示例可看，在 chunk: k1~ k6 中，k1 和 k3 在 select 的时候有被更新过，于是 k1 和 k3 使用 binlog 中的数据向后 emit，select 出来的数据被抛弃，而 k2,k4,k5,k6 直接向后 emit。

Flink CDC 2.0 在实现上，对该算法做了优化，它去掉了 watermark 表方案，而是直接记录 binlog 位置来打点。使用当 show master status 获取执行 select chunk 前后的高低水位。

2.3 全量加增量数据处理流程

结合 FLIP-27 和 DBlog paper，表订阅首先在 JobManager 上对数据进行分片，生成 snapshot split 集合，然后 reader 就绪后，向 JM 申请消费 split，JM 发送消费的区间给到 Reader。当 Reader 完成 split 的消费之后，split 会存下当前的高水位信息，并将 split 以事件的形态回传给 JM 做状态记录。Splits 先在 JM 的待分配列表中，当分配给 Reader 消费后，会进行已分配列表，当状态回传后，split 会记录到已完成列表。

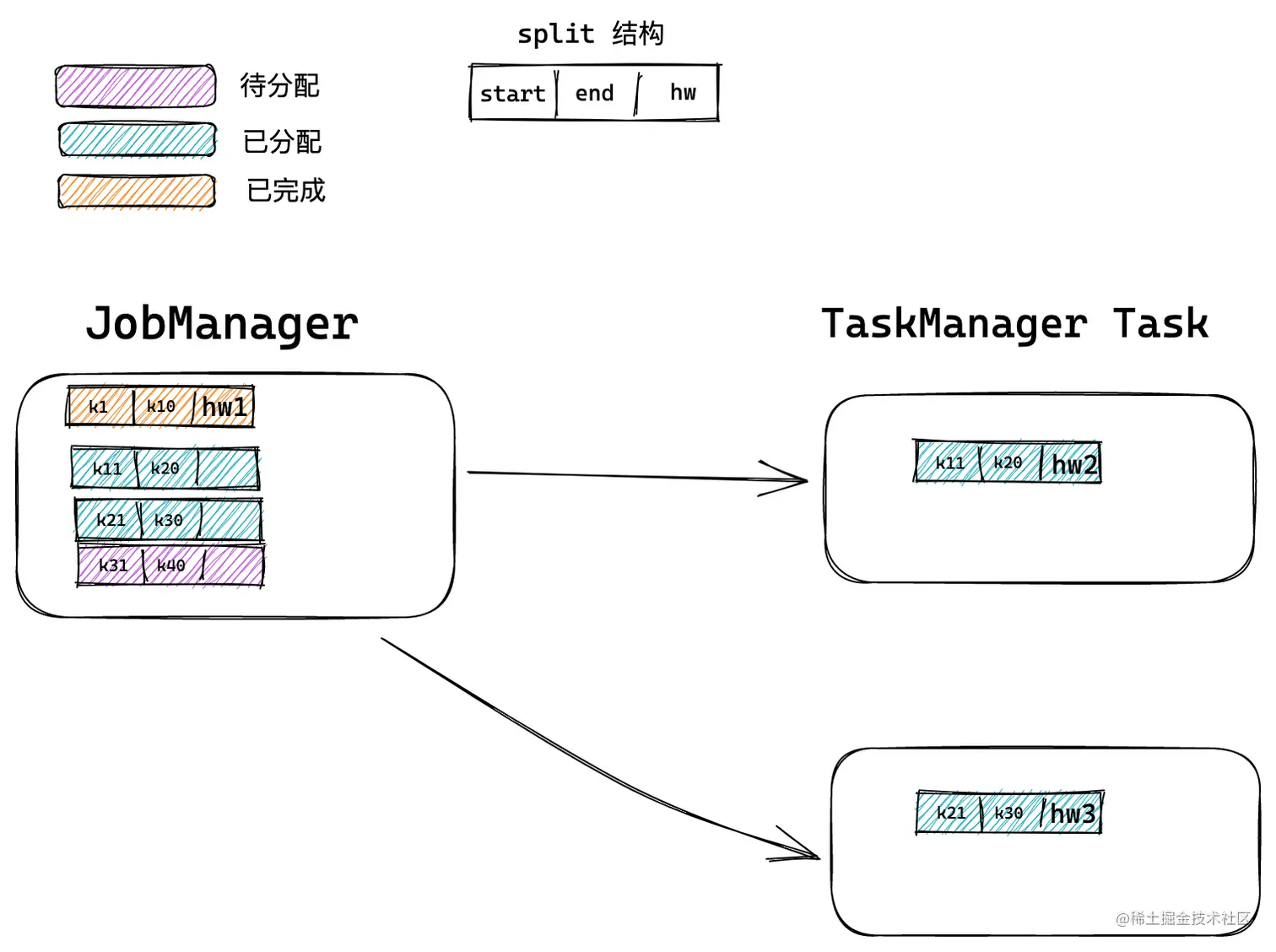

假设有一张 kv 表，共 40 条数据，每个分片取 10 条数据，它的某个状态如下所示：

当所有的分片数据消费完成后，JM 会等到 checkpoint 周期到达时（当分片只有一个时，会直接分配 binlog split），生成一个 binlog split 给到空闲的 reader 去做增量数据订阅。该 split 包含之前的所有 snapshot split 数据，并且开始订阅 binlog 的位置由所有 snapshot split 的最低 hw 决定。这里复用 kv 表 的示例说明，binlog split 由 _start_offset = min(hw1, hw2, hw3, hw4)_确定。

当发起增量数据订阅时，binlog 数据可能被处理了，也可能没被处理。比如，当拉取到一个 k23 的值变更时，程序首先会去判断当前 k23 所属的 binlog offset 是否已经大于 hw1~hw4 的最大值，如果是，说是当前已完成进入增量阶段，全量数据已完全和 db 一直。否则，判断新的 k23 的 offset 是否在 k21-k30 这个分片的 hw3 之后，如果是，则说明在完成这个分片消费后，k23 发生了变更，需要将这个变更同步给下游，让数据最终一致。如果 k23 的 binlog offset 小于 hw3，说明数据更新已在 snapshot 阶段完成，可以直接丢弃。

三、GTID 和心跳机制

在实际的业务中，我们通过 Flink Join 生成大宽表，往往需要订阅一些不常更新的表，如后台管理员表。debezium 低层的订阅过滤逻辑会将非订阅表的数据丢弃处理，这会导致 flink cdc 的 state 得不到更新，在下次服务重启时，可能会拿一个已被 purge 的 binlog 位置，去重新申请数据订阅，导致服务已法正常重启。

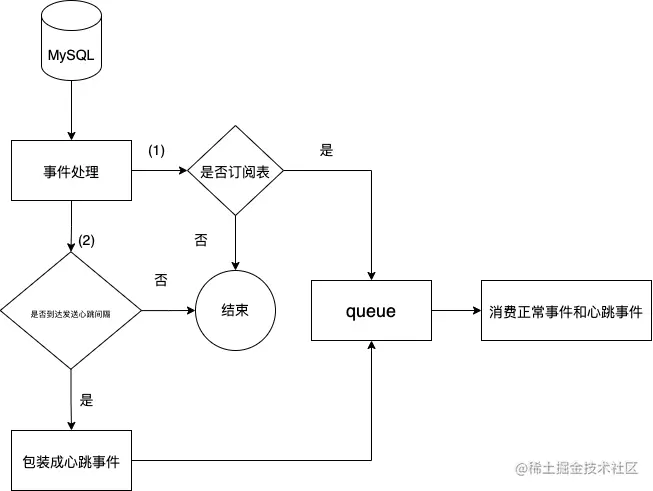

好在，Flink CDC 提供了心跳机制，会定期将非订阅表的事件包装成心跳，去更新 state 的 binlog offset，以保证 state 数据的有效性。

之所以需要心跳机制，这是由于我们的 binlog 数据可能会被定期 purge，所以，需要我们的 state 随时保持在最新的位置上。Flink CDC 在重新恢复订阅时，会做如下逻辑处理，来判断当前 state 的 binlog 数据是否为有效的，否则就需要人工介入：

第一步:A = Checkpoint 中的 gtid。

第二步:B = 执行 show master status 获取变量 gtid_executed 的 gtid_set。

第三步:通过执行 MySQL 的 GTID_SUBSET(A, B) 判断 A 是否在 B 内，在则继续;否则重启中断，需人工介入。

第四步:C = GTID_SUBSTRACT(B, A) 得到差集，即 B 未同步到 A 的部分。p.s. 方法 GTID_SUBSTRACT(set, subset) 返回 set 不在 subset 的 GTIDs

第五步:D = 执行 select @@global.gtid_purged 获取 gtid_purged 的 gtid_set。第六步:通过 E = GTID_SUBSTRACT(C, D) 得到。第七步:判断 C 和 E 是否相等:相等则正常重启，否则重启中断，需人工介入。

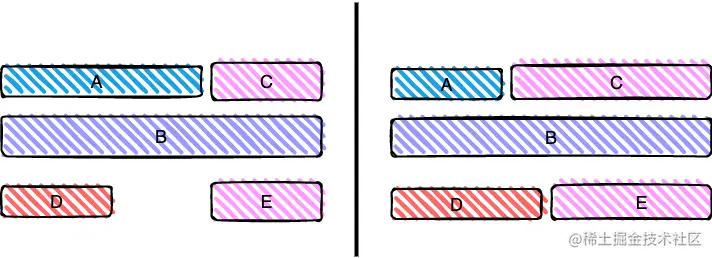

上图为 gtid 合法性校验，左边为正常，右边为异常情况。

Flink CDC 中 heartbeat.interval 默认是开启状态，如果不需要，也可以设置成 0s 让该功能不可用。该功能随 CDC 2.2.0 一起发布。
