导语

在实际业务中，对外提供查询是我们的核心功能。在C端场景，往往只根据ID查询/批量查询，而对于B端，通常由于场景比较复杂，需要多种条件进行筛选。随着功能的迭代，已有的实现面临了种种问题。例如一些复杂的存储场景，比如比特位存储、列转行以属性的方式存储等，单纯靠DB查询在筛选和范围查询的时候就显得捉襟见肘了；或者一些复杂查询场景，分页，需要跨多张业务表进行关联查询。

针对上述场景，借鉴当前主流的工具，我们综合考虑决定利用ES（elasticsearch）优秀的检索特性来实现我们的功能。

早期的业务系统通常都是用MySQL一类的关系型数据库进行数据存储，这里我们既然要利用ES的特性，就需要在原有基础上进行扩展，不可避免的会涉及到如何将业务数据同步到ES。

本文将重点介绍我们在项目中如何进行数据库到ElasticSearch的同步，以及同步中的一些细节与处理方案的分享。

关于同步

MySQL，ES，就好比武林上两门强力的外功拳法，咏春、洪拳，各有千秋，一个注重刚柔并济，气力消耗少（有事务性，结构化），一个大开大合，气场十足（查询速度快，易扩展）；而业务数据就是内功，如何更好的把数据呈现到实际场景中，我们就需要充分利用不同数据存储的不同优点了。我们主要考虑将数据同步到 ES 上，这里的数据同步其本质上也是一种数据去规范化。

数据库规范化 是指关系数据库中通过一系列数据库范式来减少冗余、增强数据一致性的策略。

去除规范化的时机

数据去除规范化的动机多样，出现因数据复杂操作影响系统稳定性、业务响应/并发要求不满足等都是触发因素。

业务稳定性问题：SQL 偏向点查点写，相对简单，但是大范围数据删查、表关联、排序等实时操作，通过去规范化是较合理的选择。

复杂查询性能问题：应用经常涉及分页搜索、聚合、多维筛选、排序等操作，并常常带来性能问题。

数据同步主要功能

数据同步到es，一定绕不开数据收集和数据转储这两部分

数据收集， 简单来说就是，我们的数据从哪里来。主流做法从原始业务操作获取数据或者直接mysql获取具体操作落库后的变更

数据转储， 我们知道数据从哪里来了，也知道数据要去到哪里（写入es），但是写入过程也需要进行一些加工。原有业务或数据写入到es中，因为关系型数据转到非关系型数据库存在一定差异性；其次es主要用于一些复杂查询场景 ，需要针对检索进行一定的调整，因此数据转存会根据一些映射关系，做部分转化再写入es

主流同步方案

当前主流同步方案可以分为以下四种：同步双写，异步双写，定时同步，binlog同步。

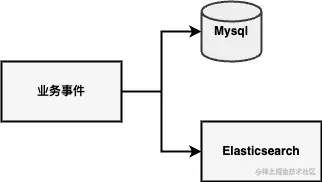

同步双写

由于对 MySQL 数据的操作也是在业务层完成的，所以在业务变更时同步操作另外的数据源也是很自然的，这里同时写入对应db和es中。

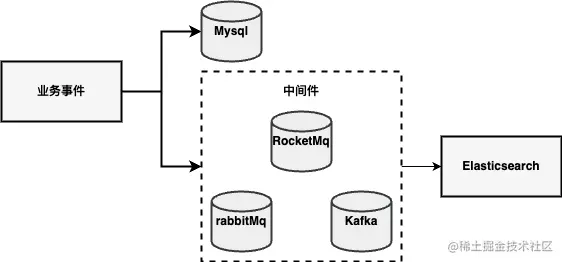

异步双写

业务事件触发，直接写入db，同时将消息转发到rocketMQ等中间件，在对应消费端实现转储逻辑

定时同步

借用定时任务，按照期望频次去批量将数据刷入es中；甚至可以做一些变种同步，在对应db表中添加更新时间，定时调度任务只去刷新变更的数据，从而实现增量的更新。

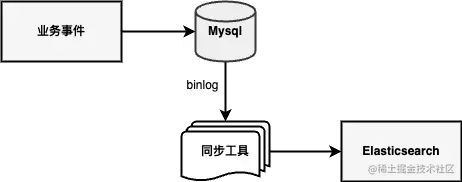

binlog同步

业务变更，写入db，直接正常写入。同时这里借助db转出binlog的中间件工具，例如，canal、Debezium等，模拟db的从节点，从主库拉取binlog，直接写入es或者转发出消息，应用消费再写入es中。注意，这里同步工具转出的binlog遵从mysql写入的三种模式：

• row 模式，binlog 按行的方式去记录数据的变更；
• statement 模式，binlog 记录的是 SQL 语句；
• mixed 模式时，混合以上两种，记录的可能是 SQL 语句或者 ROW 模式的每行变更；

mixed和statement模式不是直接的行变化，这种时候是需要我们去根据业务解析这些 SQL 或者每行变更，比如利用正则匹配或者 AST 抽象语法树等，然后根据解析的结果再进行数据的同步，具体实现还是要根据具体场景分析来应用。

同步方案总结

数据同步方案	优点	缺点
同步双写	1. 业务逻辑简单 2. 实时性高	1. 可扩展性差，需要写入MySQL的地方都需要添加写入ES的代码。 2. 业务耦合性高。 3. 数据一致性得不到保证，写入存在失败丢失数据的风险。 4. 性能降低，本来MySQL的性能就不算高，再写入ES系统性能必然下降。
异步双写	1. 写入性能高 2. 不存在丢数据问题	1. 依然存在业务耦合： 2. 系统中增加了mq的代码； 3. 可能存在时延问题：程序的写入性能提高了，但是由于队列的消费可能由于网络或其它原因造成延时。 4. 引入了队列中间件，增加了维护成本
定时同步	1. 不改变原来代码，没有侵入性、没有硬编码； 2. 没有业务强耦合，不改变原来程序的性能； 3. 编写简单不需要考虑增删改查； 4. 写入性能高	1. 时效性较差，由于定时器工作周期不可能设在秒级； 5. 对数据库有一定的轮询压力。
binlog同步	1. 不改变原来代码，没有侵入性、没有硬编码； 2. 没有业务强耦合，不改变原来程序的性能； 3. 可以保证一定的实时性	1. 存在时序性问题； 2. 同步工具增加了维护成本；

同步方案各有千秋，对于不同场景，我们需要选取最合适的同步策略，甚至同时使用多种同步，在一些必要场景或功能性下还需要进行改造，下一章节，将详细介绍我们服务中是如何进行数据同步。

数据同步实践

使用策略

其实早先其他服务中曾使用异步同步的方案来进行缓存的数据同步，但是我们发现，随着业务变更，总是需要再单独去处理一遍消息，对后续的维护十分不友好，尤其对于一些新同学，容易疏漏，造成场景不全，导致数据不一致的结果；同时对于一些大规模的数据变更，实时性上也是存在问题的。因此我们结合历史使用数据同步的经验和上述的几种同步方案，综合考虑设计了适合我们场景的同步策略。

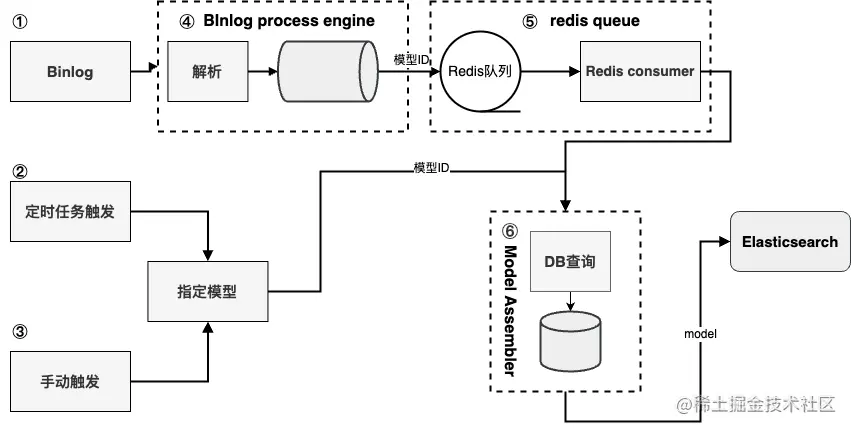

数据同步设计流程图

我们决定采用binlog同步，虽然我们对写入业务逻辑进行了解耦，但是关于大流量的实时性的问题还是存在；同时因为binlog的转出只维持同表内操作的顺序性，多表间的先后顺序没法保证，对于我们的场景还延伸出了新的问题。并且不同binlog的处理事件等，都会影响先后顺序。就好像张三和李四两个人去买东西，张三先付完钱了，在旁边等着拿货，李四后付的钱，也在旁边等着，结果李四先拿到了东西。即使是写代码，有些场景下还是需要遵守下先来后到的！同时我们辅以定时同步的模式，进行一些运维，备份同步的操作。

整体上看，我们的数据同分为以下两部分

同步触发：

1. 通过消费cannel封装的binlog消息，来处理数据实时变更
2. 定时任务支持兜底逻辑，定时触发全量数据的刷新
3. 手动触发支持运维场景对单独模型的具体实例进行数据刷新

功能模块：

4. binlog处理引擎：支持bianlog消费动态配置、binlog数据解析、模型ID转换
5. redis队列：存储binlog提交时间，模型ID，通过增加队列提高实时性，数据进行聚合，这块的详细设计可参考同步策略改造这一章
6. 模型封装器：通过ID封装模型数据，来提供最终同步至ElasticSearch的数据源

模型ID，业务唯一标识，可以是对应具体DB中某张表的实际ID，或者某几张关联表组合而成的唯一标识，这样方便ES对应模型能够反向关联回我们的实际业务关系表。

这样的设计为我们带来了如下的优势：

时序性， 先查询db，再写入指定记录，这里我们之所以这么做，是因为binlog实时同步涉及到一个时序性的问题，只输出es模型id，每次写入的数据都通过实时查询db，能有效的避免这种前后依赖的关系。（可以考虑一张图，差除）

相互备份，两种同步也可以相互backup，一般应用服务做高可用，又是异地多活，又是同城双活的，我们数据同步弄一个备份也不算过分吧。这里binlog同步我们加了一个redis的队列，也是有一些用处的，下面设计会详细描述下。

易维护，数据异常，或者一些数据初始化，都可以利用定时任务进行数据刷新。（扩展）

可扩展性，在binlog实时同步部分，我们抽出了binlog的匹配规则，进行数据甄别，支持可配置操作，更灵活调整。

可容忍的延迟， 我们实际业务场景是针对B端提供查询能力，binlog实时同步虽然存在少量的延迟，但是足够满足我们的业务场景。

问题与解决

版本覆盖问题

在数据同步设计流程图中可以看到，我们同时结合了定时同步和binlog实时同步，并且针对刷新的效率和吞吐量，我们定时同步时采用了批量刷新，因此在给我们带来了许多的好处的同时，也有一些弊端，可能会出现版本覆盖问题，因此我们引入版本号进行控制，具体如下图所示：

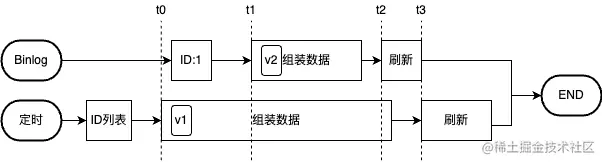

版本号说明图

• t0时刻，由于定时流程先触发，因此首先查询到模型ID=1的v1版本数据
• t1时刻，由于binlog到达，并且binlog解析后只有一个ID，只消耗很短的时间就查询到模型ID=1的v2版本数据
• t2时刻将最新的v2版本数据刷新到es
• t3时刻，定时任务组装全量数据完毕，开始刷新，此时将模型ID=1的旧版本v1数据刷新到了es

重复刷新&数量控制问题

存在问题

因为binlog的引入，在我们实际实现的过程中，遇到了重复消息，es写入瓶颈，或者在一些极端场景下，比如说批量操作或者一些业务数据初始化的操作下，会产生大量的binlog，对于我们写入到es的数据会造成比较大的同步延迟等问题。

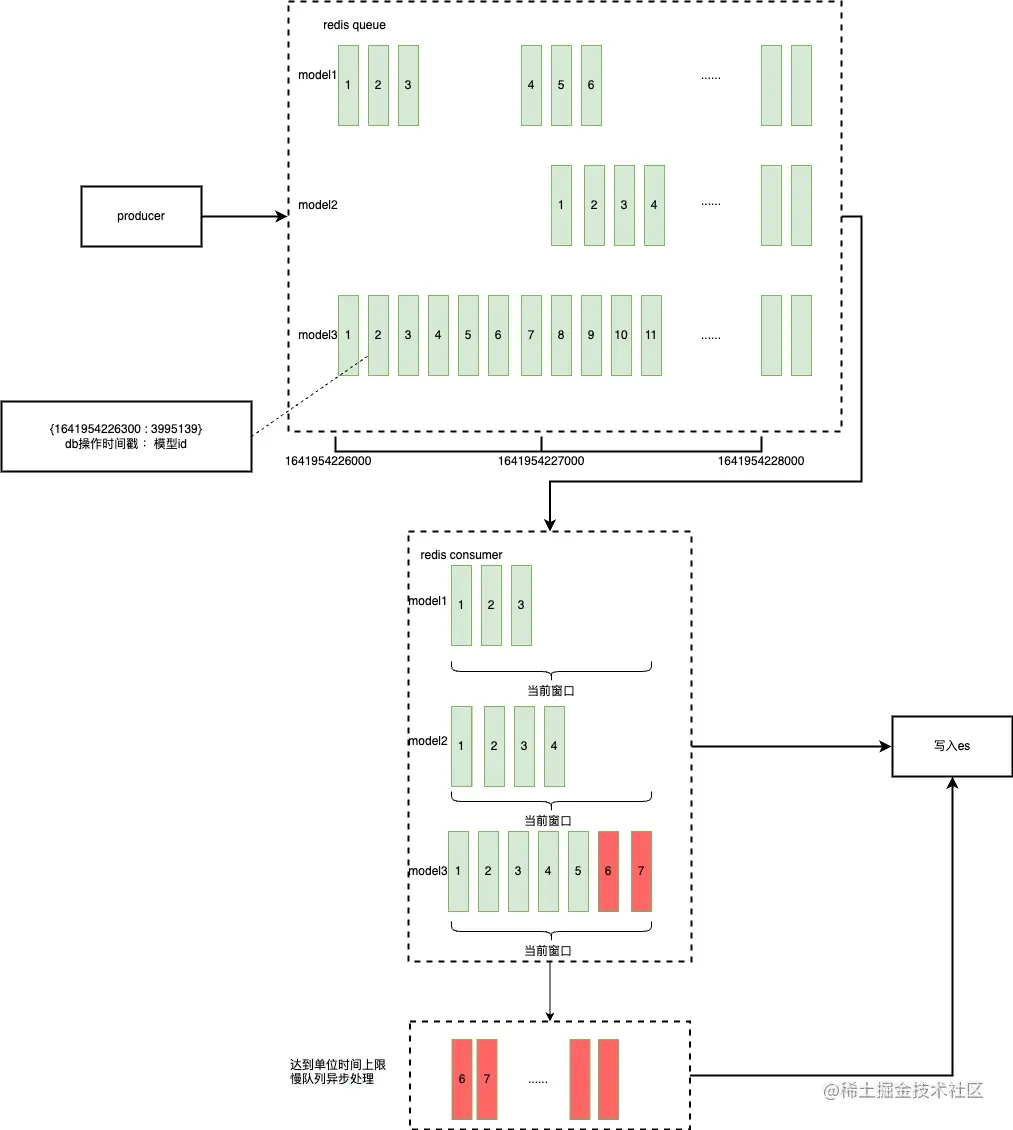

redis队列设计图

解决

因此我们对于传统的实时同步做了一些改造，在数据同步设计流程图中的第五步流程中转出的binlog消息处理中增加了一层redis的队列的逻辑，如上图所示。

这里我们拆分一个es的索引对应一个实际的业务模型，同时和redis队列也进行一一匹配。大致流程如下：

1. 我们将需要进行更新的业务模型id存入redis队列，利用zset结构进行数据合并，score存储binlog commit时间，key存储业务模型id
2. redis consumer模块，利用滑动窗口的进行取数，满足要求的，进行es写入
3. 单位时间内，超出阈值，如redis队列设计图中模型3，单位时间窗口，允许写入最大量5，超出的数据6，7进入慢队列，进行异步消费再写入es中对应模型

这里的redis consumer模块具体取数逻辑，参考如下：

private void processCurrentWindowQueue ( ModelType modelName ) {

    //获取redis队列当前模型第一个节点

    firstNodeTime = range ( modelName, 0 )；

    //计算当前时间窗口范围

    windowStartTime = firstNodeTime - firstNodeTime % windowLengthInMs;

    windowEndTime = windowStartTime + windowLengthInMs;

    //开启事务，取出队列中数据

    excute(modelName, windowStartTime, windowEndTime);

}



 /**

 * 取出时间窗口内待更新模型ID

 */



private void excute(ModelType modelName,Long windowStartTime,Long windowEndTime){

    multi () ; //事务开启

    rangeByScore ( modelName, windowStartTime, windowEndTime ) ;

    removeByScore ( modelName, windowStartTime, windowEndTime )

    exec ()；//事务执行并关闭

}

阈值确认

redis队列设计图中我们使用慢队列涉及到单位时间阈值的概念，这里的阈值取决于我们redis队列消费写入过程的时间。

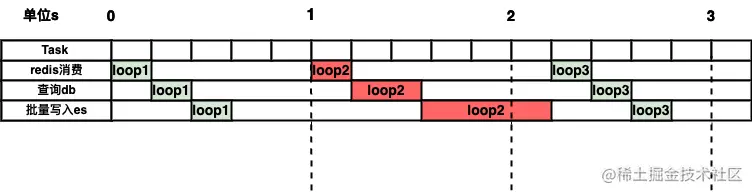

写入过程具体又可以拆分为redis数据消费、查询db、批量写入es操作这三个步骤。如下图，像第一个loop1循环，这三者加起来的时间都在一个写入周期内，是满足预期的；而反观loop2循环，三者加起来的时间超过一个完整周期，在单节点场景下，就会导致后一轮数据写入延迟，显然这并不是我们想要看到的结果。

通过链路的追踪，我们发现主要耗时瓶颈集中在批量写入ES这一步，并且经过多次线上压测，取到一个合理的数量阈值。

小结

我们采用redis队列，带来的效果如下：

• 消息合并，同一个时间区间内，例如商品，一般商品模型字段较多，可能存在多个binlog消息的解析结果，都需要更新ES，这里存在一个重复消息的问题。由于我们最终感知的是哪些模型ID需要进行ES数据的刷新，因此需要做好消息的聚合，比如最终是更新同一个模型ID的，扇出到ES写入时也只会有一个请求。
• 批量操作，一次同时取出一个时间片内待更新的数据，进行批量写入，优化性能。
• 瞬时大量消息， 除了上述场景，还存在比如一个SQL更新：Update set columnA=x where columnA=y;影响行数10000条，这样产生的binlog row=10000，甚至更高，则瞬时产生大量待更新的ES数据,进行异步处理；同时可以保证下一个时间片内待更新的数据还能正常更新，多时间片数据相互独立。

注意事项

1. 这里的查询、取数需要一个事务内执行，redis集群不支持事物的开启，这里退而求其次，选取了redis sentinel模式
2. 写入redis队列的score选取的是sql的commit时间

结尾

现有多种数据同步方案，各有所长。这里我们的场景主要是考虑MYSQL同步到ES，结合定时同步和binlog同步策略，并通过增加redis队列，针对实时性和吞吐量等问题做了改造，满足我们的诉求。触类旁通，日常场景中，比如说缓存的同步，将数据同步到redis等，或者一些同类型转储，例如，mongodb转储到ES中，甚至可以直接进行同步。 这一类数据同步的问题实现思路都是比较类似的，但没有万能的同步方案，还是需要灵活的做一些变化和适配，才能更好的贴合具体使用场景进行数据同步。
