Android进阶宝典 -- 深究23种设计模式（上）

layz4android
1,522 阅读17分钟

谈到设计模式，我们很多伙伴可能都了解一二，看到源码中的一些设计模式后，恍然大悟原来代码可以这么写，但真正自己下手的时候，反而会把这些理念抛在了脑后。所以如果把熟练使用设计模式分个等级（最高10级），只是看懂了设计模式，只能是1，而能用某些设计模式优化代码结构，就算是3级，当看到某个业务逻辑就能知道使用什么样的设计模式，就能达到8级甚至以上。

所以想要真正的熟悉设计模式，当然也要从看开始，我自己一开始写代码的时候，也是眉毛胡子一把抓，很随意，但是自己慢慢有了”代码洁癖“之后，就会注意这些问题，作为博主自己肯定也不是到了熟练使用设计模式这个阶段，但是还是想把一些自己的思想分享给伙伴们。

1 老生常谈 - 7大设计原则

这部分可能比较枯燥，伙伴们也都熟记这些原则，可真正写代码的时候，貌似并没有完全遵守这些原则，包括我自己在内，那么这些原则到底怎么样才算是没有违背呢？

7大设计原则：SOLID，分别为单一职责原则、开闭原则、里氏替换原则、依赖倒置原则、接口隔离原则、迪米特原则、合成复用原则。

1.1 单一职责

其实从名字上我们就已经知道，当我们封装一个类的时候，它遵循的是面向对象，因此这个类应该只做自己该干的事，例如一个User类，它可以提供用户信息，但是让它提供今天是几月几号的能力，就不合理了。正常一个类不能超过200行代码，可见伙伴们动辄一个类上千行，那么就有可能存在冗余其他职责的嫌疑了。

1.2 开闭原则

这个原则应该是6大设计原则中最终的一个原则。开闭原则即为面向修改关闭，面向扩展开发，看下面这个例子

class SDKImpl {

    fun init(){
        // TODO impl
    }

    fun send(){
        // TODO impl
    }
}

当我们接到一个新的需求时，例如要使用A SDK来完成，其中有两个方法，我们完成了具体的实现；后续的时候，发现A SDK有问题，想要换成B SDK，这个时候如果要去修改SDKImpl类中的方法为了满足新SDK的功能，此时就违背了开闭原则。

interface ISDK {

    fun init(){

    }

    fun send(){

    }
}

这个时候，就需要接口或者抽象类来提供一个稳定的抽象层，当有新的需求来的时候，只需要派生出一个新的对象就能够避免对原有逻辑的修改，这样就完成了面向抽象是开放的原则。

class ASDKImpl : ISDK{
    override fun init() {
        super.init()
    }

    override fun send() {
        super.send()
    }
}

class BSDKImpl : ISDK{
    override fun init() {
        super.init()
    }

    override fun send() {
        super.send()
    }
}

像这样派生多个子类，一般情况下都会有一个静态代理类负责管理这些子类的切换，之后的设计模式中会提到。

1.3 里氏替换原则

对于里氏替换原则，伙伴们熟悉吗？但是在项目中，我想伙伴们都见到过，但是可能还没有认知，这个原则是干什么的？伙伴们可以这么理解：子类可以扩展父类中的方法，但是不能改变父类中原有的逻辑。

open class Car {

    var mSpeed: Int = 0
    fun setSpeed(speed: Int) {
        this.mSpeed = speed
    }

    fun getRunTime(duration: Long): Long {
        return duration / mSpeed
    }
}

有一个简单的Car类，能够设置速度并计算出运行的时长;

class AudiCar : Car() {
    override fun setSpeed(speed: Int){
        mSpeed = 0
    }
}

如果有一个子类实现了Car，并重写了父类的方法，此时将mSpeed设置为0，其实父类原始逻辑中，会把mSpeed赋值，而子类中则是永远为0，就会导致调用父类getRunTime方法报错，所以就违背了里氏替换原则。

1.4 依赖倒置原则

依赖倒置原则，其实跟前面1.2节中的开闭原则类似，其实就是面向接口编程。当我们在设计一个框架的时候，我们的分层设计需要遵循的一个原则就是：高层的模块最好不要直接依赖低层的直接实现，而是通过操作接口完成低层实现的调用。

这个是什么意思呢？还是拿1.2中的例子来说，假如我们在当前版本要使用A SDK，我们的框架设计如下，有一个Manager类：

object SdkManager {

    fun init(sdk:ASDKImpl){
        sdk.init()
    }
}

我们看是直接调用了A SDK实现类的init方法，当下个版本的时候，要换成B SDK，那么就需要修改init方法，这样就违背了开闭原则。

当然也可能这么想，就是我加一个方法不行吗？

object SdkManager {

    fun init(sdk:ASDKImpl){
        sdk.init()
    }

    fun initBSdk(sdk:BSDKImpl){
        sdk.init()
    }
}

当然也没有问题，但是我们需要想到一点就是，如果SDK的种类很多，岂不是要加很多方法，所以回到我们前面说到的，高层的模块不要直接操作直接子类，而是需要通过接口来调度。

object SdkManager {

    fun init(sdk:ISDK){
        sdk.init()
    }
}

这样整个实现就非常灵活了，在使用某个SDK时，只需要传入对应的具体实现即可。

SdkManager.init(ASDKImpl())

1.5 接口隔离原则

还是对接1.4的话题，接口隔离原则就是在设计接口的时候，尽量保证接口的单一性。什么意思呢？并不说每个接口只能写一个方法，那这样下去整个项目的接口就爆炸了，而是说一个接口也要保证职责单一，这样才能保证派生类的职责单一，其实和1.1是遥相呼应的。

1.6 迪米特原则

这个设计原则，伙伴们貌似挺多，但是了解的可能不多，那我说一个场景可能伙伴们就恍然大悟。


有三个模块，其中A和B，B和C是有直接的依赖关系，但是A和C之间没有直接的关联关系，如果模块A想要调用模块C中的某个方法，迪米特原则就是舍近求远，A可以通过B，在由B通过调用C中的方法，那么模块A和模块C就相对隔离，这样的好处在于：减少模块间的耦合，以及相互依赖。

1.7 合成复用原则

合成复用原则：在能通过组合的方式达成关联的情况下，尽量避免使用继承来实现。例如前面我们提到的Car类，它可以认为是一个抽象类，如果想要一个具体的Car类，那么可以通过继承Car类来实现。

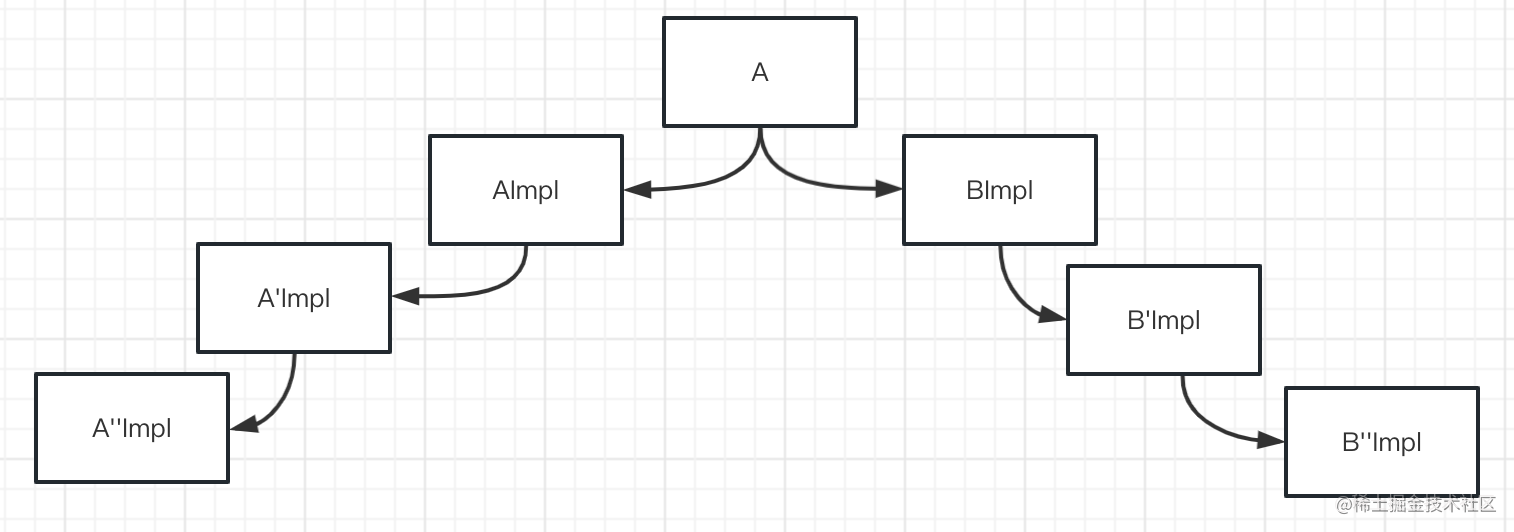

那么合成复用原则想要我们尽量不要用继承来实现，为什么呢？我认为使用继承没有问题，但是如果因为实现逻辑导致继承的链条特别长，就不建议使用，如下图所示。


那么不用继承，组合的方式有哪些呢？如果熟悉装饰器模式的伙伴，或许能够理解其中的道理了，举个例子。

class BenzCarWrapper(val car: Car) {

    fun setSpeed(speed: Int) {
        car.setSpeed(speed)
    }

    fun getRunTime(duration: Long): Long {
        return car.getRunTime(duration)
    }

    fun getName():String{
        return "xxx"
    }
}

BenzCarWrapper可以认为是对于Car的一次包装，除了能够调用Car中的方法，还能够扩展其他的方法，这里其实就没有通过继承来实现。

2 进入设计模式世界

通过前面对于设计原则的了解，其实都是为了给设计模式做铺垫，这里我不会讲所有的设计模式，因为在实际的项目中可能根本就用不到，或者使用的频率很低，这里主要介绍核心的设计模式，相信会对日常的业务开发有所帮助。

2.1 单例设计模式

不讲了，这个我相信是伙伴们用的最多的一种设计模式了。

2.2 工厂模式

工厂模式，我相信也是伙伴们听的最多的一种设计模式，但是在实际的开发过程中真正去使用工厂设计模式的却是很少。工厂模式的作用是什么呢？就是我们前面在介绍开闭原则的时候，提到的面向扩展开放，当我们设计接口并创建多个派生类的时候，如何去拿到每个派生类的实例对象，就会使用到工厂设计模式。

class SimpleFactory {

    enum class SdkType(val index: Int) {
        ASDK(1), BSDK(2)
    }

    companion object {
        fun getSdk(type: Int): ISDK {
            return when (type) {
                SdkType.ASDK.index -> {
                    ASDKImpl()
                }
                SdkType.BSDK.index -> {
                    BSDKImpl()
                }
                else -> {
                    ASDKImpl()
                }
            }
        }
    }
}

首先我们先看下简单工厂设计模式，它的理念就是通过传入的参数看命中哪个枚举值或者其他的标识，来判断要具体生产哪个类型的SDK。

使用这种工厂模式的好处就是：将创建和调用分离开。通常我们在创建一个对象的时候，都是直接new出来，那么这样会带来一个问题就是，当这个对象我们不再使用的时候，就需要改原先的逻辑代码，将其换成新的类。

// 老版本使用ASDKImpl
val sdk1 = ASDKImpl()
sdk1.init()

// 新版本使用ASDKImpl的扩展版本v2
//val sdk1 = ASDKImpl()
val sdk1_v2 = ASDKV2Impl()
sdk1.init()

修改原先的代码逻辑是大忌，我们无法保证修改一定没有问题，但是工厂模式的优势在于，上层的业务逻辑不需要改动，例如下面的调用：

val sdk1 = SimpleFactory.getSdk(SimpleFactory.SdkType.ASDK.index)
sdk1.init()

当有SDK版本需要改动，只需要修改SimpleFactory中实现，将其换成扩展版本即可。

companion object {
        fun getSdk(type: Int): ISDK {
            return when (type) {
                SdkType.ASDK.index -> {
//                    ASDKImpl()
                    ASDKV2Impl()
                }
                SdkType.BSDK.index -> {
                    BSDKImpl()
                }
                else -> {
                    ASDKImpl()
                }
            }
        }
    }

这种设计适应的场景是派生类的个数少，如果有成百上千的派生类，那么getSdk这个方法就会变得巨大不易维护，因此很少会用简单工厂设计模式。

这里我再简单介绍下工厂模式的另一个变种：工厂方法模式，其实和简单工厂不一样的是，每个产品都有自己对应的一个工厂，互不干扰。

interface IAbsFactory {

    fun create():ISDK
}

class ASdkFactory : IAbsFactory {
    override fun create(): ISDK {
        return ASDKImpl()
    }
}

class BSdkFactory : IAbsFactory {
    override fun create(): ISDK {
        return BSDKImpl()
    }
}

那么在使用的时候，如果使用ASDK，那么就使用ASdkFactory创建即可，如果有涉及到ASDK的改动，那么也不需要上层业务发起修改，只需修改ASdkFactory的实现逻辑即可。

val sdk1 = ASdkFactory().create()
sdk1.init()

工厂方法模式存在的弊端就是当有新的产品出现之后，必须要创建一个新的Factory，因此针对这个问题，出现了第三种工厂设计模式：抽象工厂设计模式。

抽象工厂设计模式，是能够在一个工厂中生产不同的产品，看下面的示例：

interface IAbsFactory {

    fun createSdkA():ISDK
    fun createSdkB():ISDK
}

我们可以看到，在IAbsFactory接口中，声明了所有产品的创建方法，而且也遵循了接口隔离的原则，只负责生产，而没有其他额外的逻辑。

class SdkFactory : IAbsFactory {
    override fun createSdkA(): ISDK {
        return ASDKImpl()
    }

    override fun createSdkB(): ISDK {
        return BSDKImpl()
    }
}

val sdk1 = SdkFactory().createSdkA()
sdk1.init()

其实工厂设计模式的核心还是在于，业务层的调用与创建的隔离，提高维护性和扩展性，其实有点儿像依赖注入，有熟悉Dagger2和Hilt的伙伴应该有这个感受，还有就是Bitmap的创建，其实也是通过工厂模式来实现的，调用不同的方式逻辑，但是真正使用的时候，还是需要看场景，像抽象工厂模式，如果产品非常多，也会造成接口爆炸。

2.3 建造者设计模式

建造者设计模式，用于对外暴露这个类对象创建时，能够传入那些参数，从而创建一个对象，常见的就是创建Dialog的时候，传入一些必要的参数，创建一个Dialog并显示，这里就不详细介绍了，这个同上面几种设计模式一致，都是创建型的设计模式。

2.4 代理模式

代理模式主要分为两种：静态代理模式和动态代理模式。

首先我们先看一下静态代理模式，还是拿1.2中SDK的例子来说，如果我们想要对ASDKImpl的init方法执行前后加上一些逻辑的处理，那么如果使用静态代理，就需要SDKProxy代理类持有某个类的具体引用。

object SDKProxy : ISDK {

    //代理SDK A
    private var sdka: ASDKImpl? = null

    fun setSdk(asdkImpl: ASDKImpl) {
        this.sdka = asdkImpl
    }

    override fun init() {
        if (sdka == null){
            sdka = ASDKImpl()
        }
        //todo 方法执行前的处理
        sdka?.init()
        //todo 方法执行后的处理
    }

    override fun send() {

    }
}

当然这种写法还有优化，因为SDK的实现类众多，如果需要持有每个实现类的引用不现实，其实可以通过面向接口编程，遵循依赖倒置原则，框架层只操作接口，上层可以传递对象的实现类。

object SDKProxy : ISDK {

    //代理SDK A
    private var sdka: ISDK? = null

    fun setSdk(sdk: ISDK) {
        this.sdka = sdk
    }

    override fun init() {
        //todo 方法执行前的处理
        sdka?.init()
        //todo 方法执行后的处理
    }

    override fun send() {

    }
}

SDKProxy.setSdk(ASDKImpl())
SDKProxy.init()

这个在实际的开发中其实也会经常用到，但是静态代理存在的一个问题就是，如果存在多种代理关系，即存在多个接口，那么就需要创建多个代理类，有没有可能只有一个代理类，就能够实现所有接口的代理，那么就引出了动态代理的概念。

其实动态代理出现的时候，面向的就是接口，只有通过接口才能完成动态代理，

class SDKProxy2 {

    fun <T> proxy(t: T): T? {

        return Proxy.newProxyInstance(
            t!!::class.java.classLoader,
            t!!::class.java.interfaces,
            ProxyHandler(t)
        ) as? T
    }

    private inner class ProxyHandler<T>(val target: T) : InvocationHandler {
        override fun invoke(proxy: Any?, method: Method?, args: Array<out Any>?): Any? {

            //todo 方法调用前的处理
            Log.e("TAG", "方法调用前的处理")
            val obj = if (args.isNullOrEmpty()) {
                method?.invoke(target)
            } else {
                method?.invoke(target, args)
            }
            //todo 方法调用后的处理
            Log.e("TAG", "方法调用后的处理")
            return obj
        }

    }
}

其实我们很容易就能看到和静态代理的区别，动态代理我们也可以传入一个实例对象，但是不需要像静态代理那样，还需要处理方法的执行，当通过newProxyInstance创建一个代理对象之后，调用其中的方法，例如init方法，那么就会走到InvocationHandler中的invoke方法中，在这里也可以做方法执行前的逻辑处理。

val sdkA = SdkFactory().createSdkA()
SDKProxy2().proxy(sdkA)?.init()

使用动态代理，很大程度上也是为了调用与实现的隔离，只不过是动态代理的灵活性更强，甚至能够影响方法执行的逻辑；而且只需要一个代理类就可以完成所有接口的代理。

2.5 桥接模式

桥接模式，其实就是为了遵循合成复用的原则，避免通过静态的继承关系造成类与类之间的强耦合关系。

举个例子：

interface ICar {

    fun getName(): String
}

class SimpleCar : ICar {
    override fun getName(): String {
        return "普通的车"
    }
}

这是一辆普通的车，在此基础上，我想给它染成红色，变成红色的车，这样就需要继承（为啥要继承SimpleCar，实现ICar接口不可以吗？其实继承父类目的肯定也是想要使用父类中的一些属性或者方法）

class RedCar : SimpleCar() {

    override fun getName(): String {
        return "红色的车"
    }
}

那么这样一来，其实违背了里氏替换原则，相当于把父类的方法完全重写了；而且还有一个问题就是，如果属性注解增加，就会一直需要继承，因此桥接模式出现，就是为了解决这个问题。

因为颜色是一个属性，而且是一个抽象的属性，具体有红色、白色、蓝色等等，因此可以把颜色也做一次抽象。

interface IColor {

    fun getColorName():String
}

class RedColor : IColor {
    override fun getColorName(): String {
        return "红色"
    }
}

对原先的ICar接口也做一次改造，增加一个设置颜色的方法。

interface ICar {

    fun getName(): String
    fun setColor(color: IColor)
}

最终的实现如下：

open class SimpleCar : ICar {

    private var color: IColor? = null

    override fun getName(): String {
        return "普通的${color?.getColorName()}车"
    }

    override fun setColor(color: IColor) {
        this.color = color
    }
}

其实桥接模式还是比较简单的，整体的思想还是避免过度的继承，与下面要介绍的装饰器模式有点儿类似。

2.6 装饰器模式

装饰器模式，目的在于不改变当前对象结构的情况下，动态地为该对象增加一些职责，常见的就是InputStream和OutputStream，它们有很多对应装饰对象，例如FileInputStream、BufferedInputStream等。

我们举一个经典的例子，珍珠奶茶

interface IMilkTea {
    fun create()
}

class SimpleMilkTea : IMilkTea {
    override fun create() {
        Log.e("TAG","这是一杯原味奶茶")
    }
}

接下来，我们需要一个抽象的装饰器，用来扩展奶茶类的实现。

abstract class AbsDecorate(val milktea: IMilkTea) : IMilkTea {
    override fun create() {
        milktea.create()
    }
}

珍珠奶茶的具体实现类。

class ZhenzhuMT(milktea:IMilkTea) : AbsDecorate(milktea) {

    override fun create() {
        super.create()
        Log.e("TAG","这杯加了珍珠")
    }
}

val mt = ZhenzhuMT(SimpleMilkTea())
mt.create()

这样的话，我们就是在原有SimpleMilkTea的基础上了，新增了ZhenzhuMT的业务，而且并没有影响到SimpleMilkTea业务的原有逻辑。

2.7 门面设计模式

门面设计模式，又称为外观设计模式，也是我们在日常开发中最常用的一个设计模式之一，只不过我们并没有认知到。当我们在使用第三方的SDK的时候，其实有很多细节的实现，但对于外层的调用者来说，它不需要关心内部的实现逻辑，例如网络库，调用者不需要关系它是OkHttp还是Retrofit，一个好的门面甚至都不能让用户知道这个是什么东西，只需要暴露一些接口，用户发起请求拿到服务端数据即可。


class Facede {

    private val asdk:ASDKImpl = ASDKImpl()

    fun init(){
        asdk.init()
    }
}

详细的代码就不写了，Facede属于唯一对外暴露的类，当ASDKImpl中的init发生修改之后，其实上层的调用是不受影响的。

2.8 享元模式

享元模式，目的就是为了避免重复地创建对象，像在使用代理模式时，每次创建对象都是通过new出来一个新的对象。

class SdkFactory : IAbsFactory {
    override fun createSdkA(): ISDK {
        return ASDKImpl()
    }

    override fun createSdkB(): ISDK {
        return BSDKImpl()
    }
}

虽然这也是临时变量，方法执行完毕之后就会被虚拟机回收，但是在GC之前，这些临时对象依然占用JVM的内存，会导致GC提前，因此享元模式就是为了解决这些问题。

class SharedSDKFactory {

    private val sharedMap: MutableMap<String, ISDK> by lazy {
        mutableMapOf()
    }

    fun getComponent(key: String): ISDK? {
        if (sharedMap.containsKey(key)) {
            return sharedMap[key]
        } else {
            //创建新的SDK
            val sdk = ASDKImpl()
            sharedMap[key] = sdk
            return sdk
        }
    }
}

在SharedSDKFactory中，采用Map将注册过的实现类存储起来，每个SDKImpl对应一个Key，在没有获取到实例的时候，需要重新创建一个；如果存在，那么就直接从缓存中获取。

class SdkFactory : IAbsFactory {
    override fun createSdkA(): ISDK? {
        return SharedSDKFactory.getComponent("A")
    }

    override fun createSdkB(): ISDK {
        return BSDKImpl()
    }
}

前面这8种设计模式，主要介绍了创建型模式和结构型模式中一些比较经典的设计模式，还有一些可能平时用到的设计模式就没有在这里写，在下篇文章中，我会介绍最后一个大类就是行为型的设计模式，其中像策略设计模式、责任链设计模式、观察者设计模式、迭代器等都是经常会用到的，好了，这篇文章就到这里，未完待续~
