Redis-数据结构

葫芦和十三
48 阅读13分钟

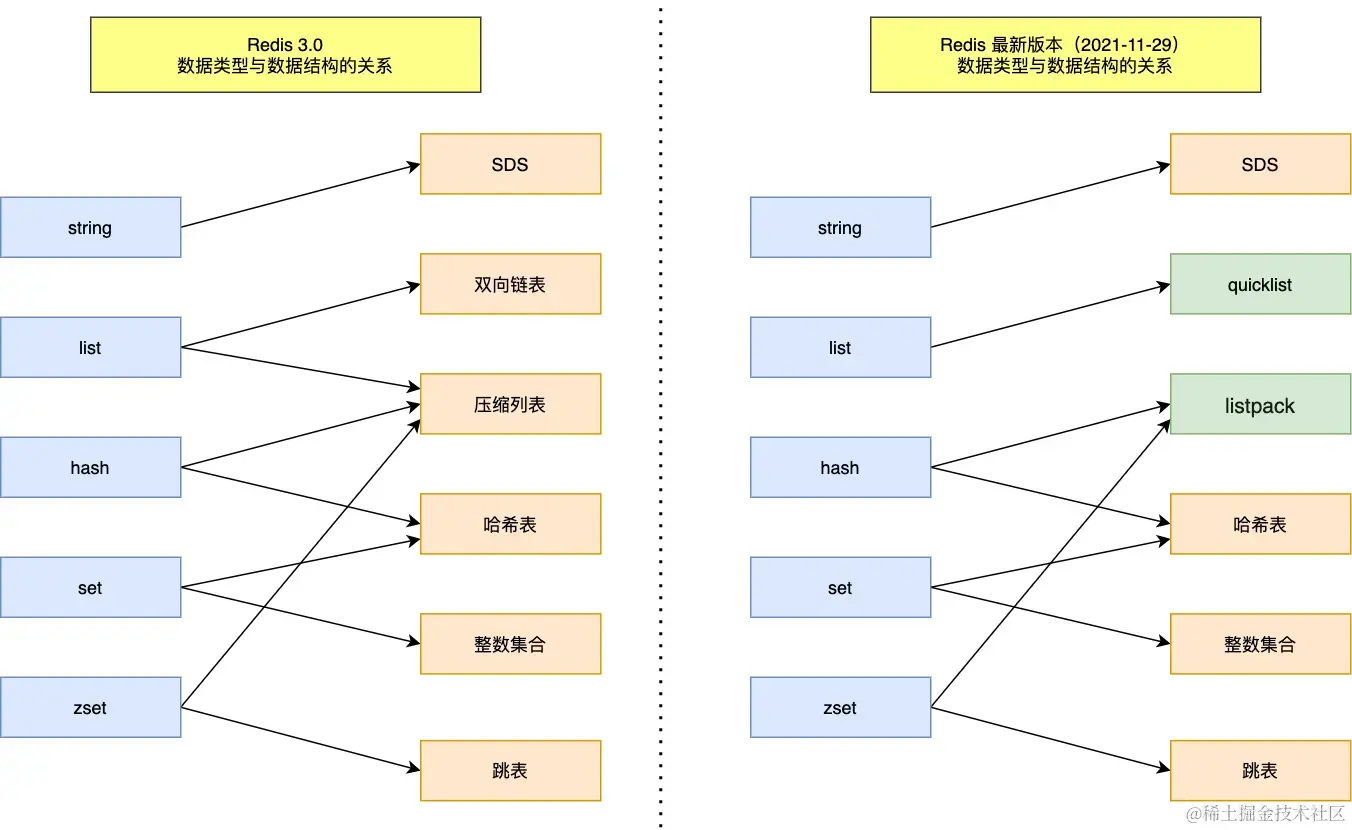

Redis有5种基本的数据类型: String（字符串）对象、List（列表）对象、Hash（哈希）对象、Set（集合）对象和 Zset（有序集合）对象 下图为数据类型对应的底层数据结构 image.png

  • list对象 在3.2版本后由quicklist实现
  • 压缩列表改由listpack实现

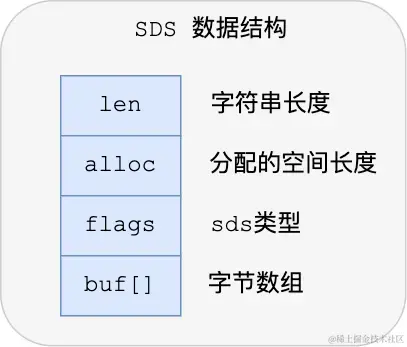

SDS 简单动态字符串


  • len，记录了字符串长度。时间复杂度 O（1）
  • alloc，分配给字符数组的空间长度。这样在修改字符串的时候，可以通过 alloc - len 计算出剩余的空间大小，可以用来判断空间是否满足修改需求，如果不满足的话，就会自动将 SDS 的空间扩展至执行修改所需的大小，然后才执行实际的修改操作
  • flags，用来表示不同类型的 SDS。
  • buf[]，字符数组，用来保存实际数据。不仅可以保存字符串，也可以保存二进制数据

链表

redis的链表结构如下：

typedef struct list {
    //链表头节点
    listNode *head;
    //链表尾节点
    listNode *tail;
    //节点值复制函数
    void *(*dup)(void *ptr);
    //节点值释放函数
    void (*free)(void *ptr);
    //节点值比较函数
    int (*match)(void *ptr, void *key);
    //链表节点数量
    unsigned long len;
} list;

list 结构为链表提供了链表头指针 head、链表尾节点 tail、链表节点数量 len、以及可以自定义实现的 dup、free、match 函数

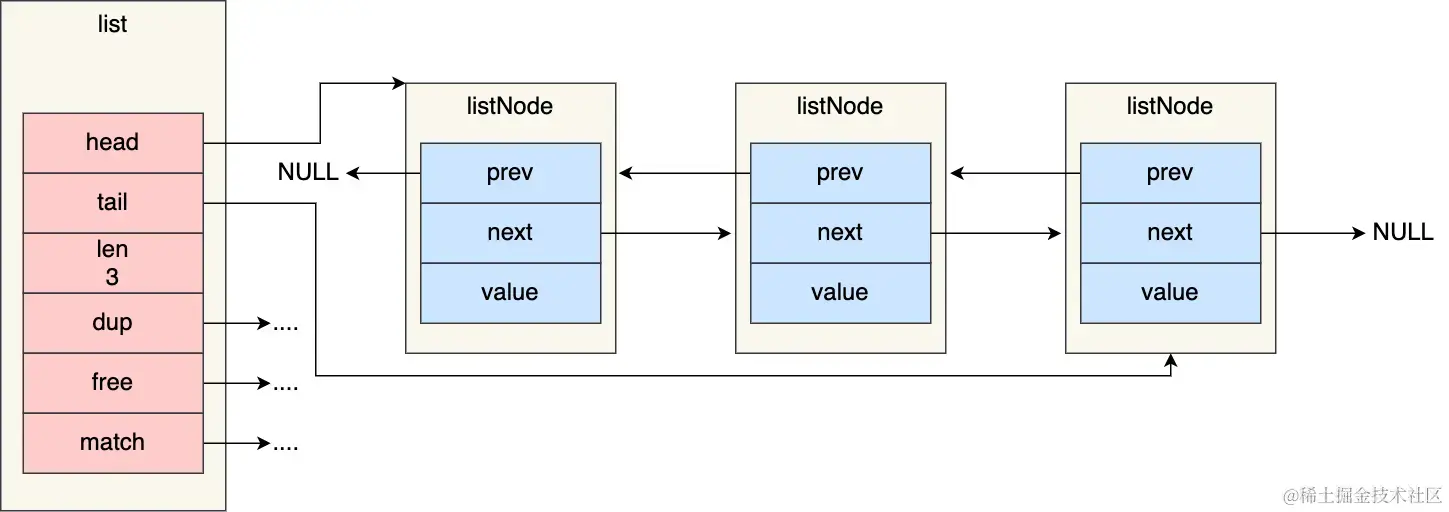

以下为3个listNode组成的链表


优点：

  • listNode 链表节点的结构里带有 prev 和 next 指针，获取某个节点的前置节点或后置节点的时间复杂度只需O(1)，而且这两个指针都可以指向 NULL，所以链表是无环链表；
  • list 结构因为提供了表头指针 head 和表尾节点 tail，所以获取链表的表头节点和表尾节点的时间复杂度只需O(1) ；
  • list 结构因为提供了链表节点数量 len，所以获取链表中的节点数量的时间复杂度只需O(1) ；
  • listNode 链表节使用 void* 指针保存节点值，并且可以通过 list 结构的 dup、free、match 函数指针为节点设置该节点类型特定的函数，因此链表节点可以保存各种不同类型的值； 缺点：
  • 链表每个节点之间的内存都是不连续的，意味着无法很好利用 CPU 缓存
  • 保存一个链表节点的值都需要一个链表节点结构头的分配，内存开销较大

压缩列表

压缩列表是 Redis 为了节约内存而开发的，它是由连续内存块组成的顺序型数据结构，有点类似于数组。

image.png 压缩列表在表头有三个字段：

  • zlbytes，记录整个压缩列表占用对内存字节数；
  • zltail，记录压缩列表「尾部」节点距离起始地址由多少字节，也就是列表尾的偏移量；
  • zllen，记录压缩列表包含的节点数量；
  • zlend，标记压缩列表的结束点，固定值 0xFF（十进制255）。

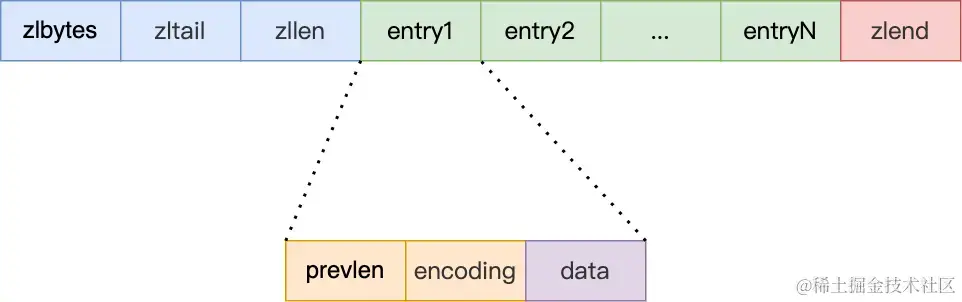

压缩列表节点如下 image.png

  • prevlen，记录了「前一个节点」的长度，目的是为了实现从后向前遍历；
  • encoding，记录了当前节点实际数据的「类型和长度」，类型主要有两种：字符串和整数。
  • data，记录了当前节点的实际数据，类型和长度都由 encoding 决定；

缺点：

  • 不能保存过多的元素，否则查询效率就会降低O(n)；
  • 新增或修改某个元素时，压缩列表占用的内存空间需要重新分配，甚至可能引发连锁更新的问题

哈希表

哈希表是一种保存键值对（key-value）的数据结构，优点在于能以 O(1) 的复杂度快速查询数据，哈希表实际上是数组，key 通过 Hash 函数的计算，就能定位数据在表中的位置，所以可以通过索引值快速查询到数据。Redis 采用了「链式哈希」来解决哈希冲突

typedef struct dictht {
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    unsigned long sizemask;
    //该哈希表已有的节点数量
    unsigned long used;
} dictht;

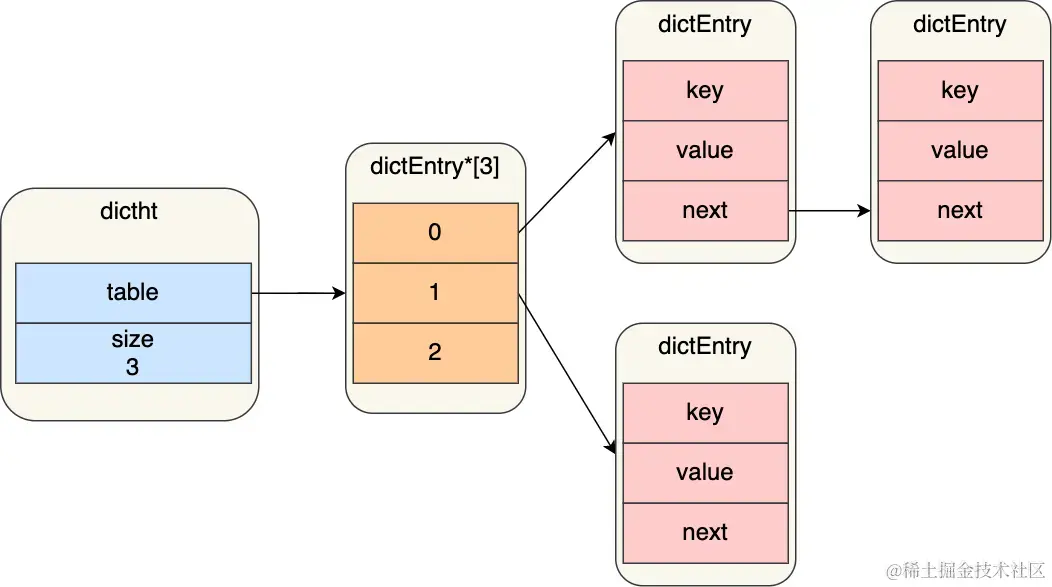

dictEntry的结构如下

typedef struct dictEntry {
    //键值对中的键
    void *key;

    //键值对中的值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    //指向下一个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;

rehash

redis 使用链式哈希来解决哈希冲突的问题，但随着链表长度的增加，查询该位置的耗时会相应增加，需要进行rehash redis定义了一个dict结构体，内部定义了两个哈希表（ht[2]）

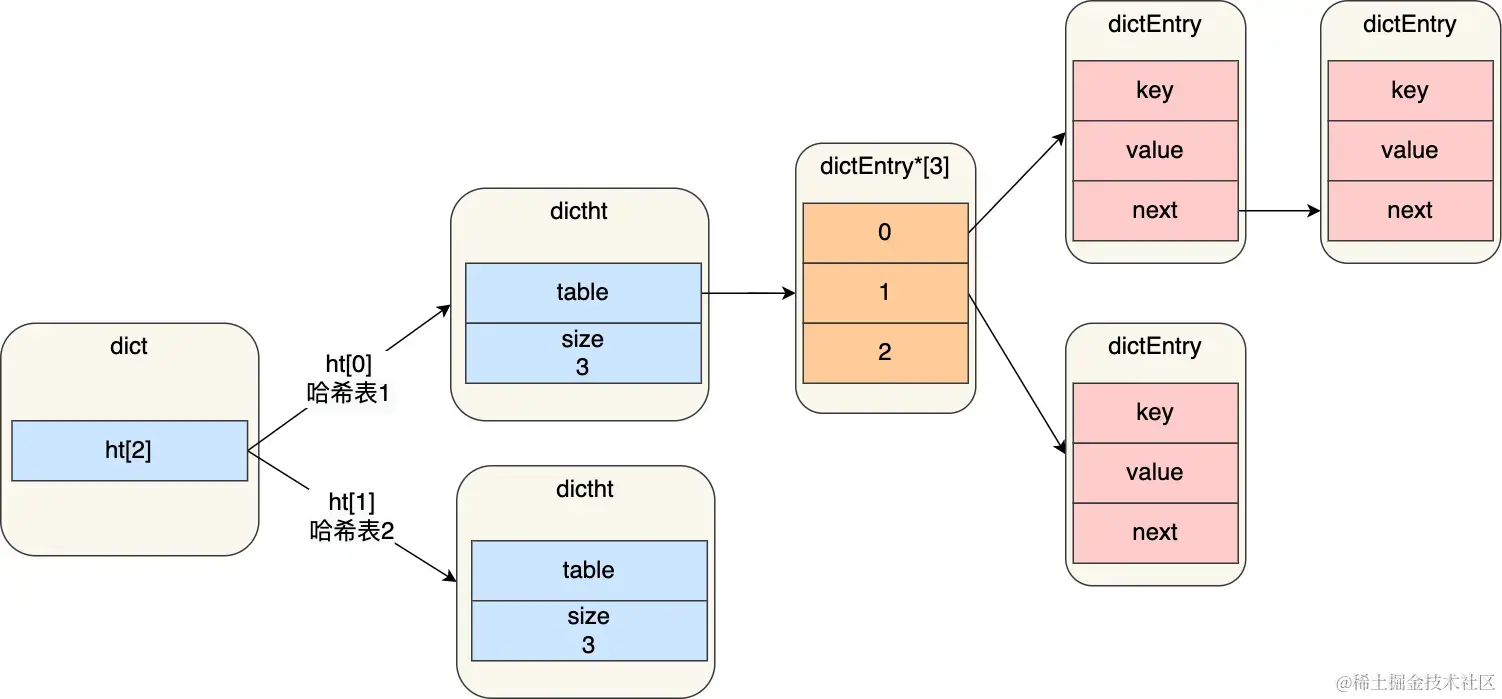

typedef struct dict {
    …
    //两个Hash表，交替使用，用于rehash操作
    dictht ht[2];
    …
} dict;


在正常服务请求阶段，插入的数据，都会写入到「哈希表 1」，此时的「哈希表 2 」 并没有被分配空间。随着数据逐步增多，触发了 rehash 操作，这个过程分为三步：

  • 给「哈希表 2」 分配空间，一般会比「哈希表 1」 大 2 倍；
  • 将「哈希表 1 」的数据迁移到「哈希表 2」 中；
  • 迁移完成后，「哈希表 1 」的空间会被释放，并把「哈希表 2」 设置为「哈希表 1」，然后在「哈希表 2」 新创建一个空白的哈希表，为下次 rehash 做准备。

如果「哈希表 1 」的数据量非常大，那么在迁移至「哈希表 2 」的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求

渐进式 rehash

渐进式 rehash 步骤如下：

  • 给「哈希表 2」 分配空间；
  • 在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将「哈希表 1 」中索引位置上的所有 key-value 迁移到「哈希表 2」 上；
  • 随着处理客户端发起的哈希表操作请求数量越多，最终在某个时间点会把「哈希表 1 」的所有 key-value 迁移到「哈希表 2」，从而完成 rehash 操作

rehash触发条件

负载因子 = 哈希表已保存的节点数量/哈希表大小 触发 rehash 操作的条件，主要有两个：

  • 当负载因子大于等于 1 ，并且 Redis 没有在执行 bgsave 命令或者 bgrewiteaof 命令，也就是没有执行 RDB 快照或没有进行 AOF 重写的时候，就会进行 rehash 操作。
  • 当负载因子大于等于 5 时，此时说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作

整数集合

整数集合本质上是一块连续内存空间，它的结构定义如下：

typedef struct intset {
    //编码方式
    uint32_t encoding;
    //集合包含的元素数量
    uint32_t length;
    //保存元素的数组
    int8_t contents[];
} intset;

整数集合会有一个升级规则，就是当我们将一个新元素加入到整数集合里面，如果新元素的类型（int32_t）比整数集合现有所有元素的类型（int16_t）都要长时，整数集合需要先进行升级，也就是按新元素的类型（int32_t）扩展 contents 数组的空间大小，然后才能将新元素加入到整数集合里，当然升级的过程中，也要维持整数集合的有序性。整数集合升级的好处是节省内存资源，不支持降级操作

跳表

Zset 类型的底层数据结构是由压缩列表或跳表实现的：

  • 如果有序集合的元素个数小于 128 个，并且每个元素的值小于 64 字节时，Redis 会使用压缩列表作为 Zset 类型的底层数据结构；
  • 如果有序集合的元素不满足上面的条件，Redis 会使用跳表作为 Zset 类型的底层数据结构；

跳表的优势是能支持平均 O(logN) 复杂度的节点查找。 zset

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

Zset 对象在执行数据插入或是数据更新的过程中，会依次在跳表和哈希表中插入或更新相应的数据，从而保证了跳表和哈希表中记录的信息一致。 注意：zset 中的哈希表只是用于以常数复杂度获取元素权重，大部分操作都是跳表实现的

跳表的结构如下

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;

跳表结构里包含了：

  • 跳表的头尾节点，便于在O(1)时间复杂度内访问跳表的头节点和尾节点；
  • 跳表的长度，便于在O(1)时间复杂度获取跳表节点的数量；
  • 跳表的最大层数，便于在O(1)时间复杂度获取跳表中层高最大的那个节点的层数量；

跳表节点

typedef struct zskiplistNode {
    //Zset 对象的元素值
    sds ele;
    //元素权重值
    double score;
    //后向指针
    struct zskiplistNode *backward;

    //节点的level数组，保存每层上的前向指针和跨度
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned long span;
    } level[];
} zskiplistNode;

跳表是一个带有层级关系的链表，而且每一层级可以包含多个节点，每一个节点通过指针连接起来，实现这一特性就是靠跳表节点结构体中的zskiplistLevel 结构体类型的 level 数组

level 数组中的每一个元素代表跳表的一层，也就是由 zskiplistLevel 结构体表示，比如 leve[0] 就表示第一层，leve[1] 就表示第二层。zskiplistLevel 结构体里定义了「指向下一个跳表节点的指针」和「跨度」，跨度时用来记录两个节点之间的距离。

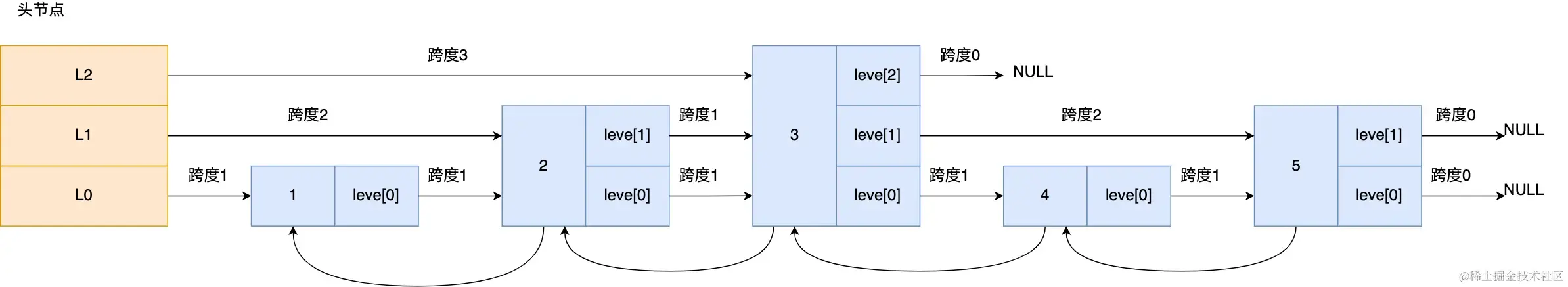

三层的跳表如下


跨度实际上是为了计算这个节点在跳表中的排位。跳表中的节点都是按序排列的，那么计算某个节点排位的时候，从头节点点到该结点的查询路径上，将沿途访问过的所有层的跨度累加起来，得到的结果就是目标节点在跳表中的排位。

跳表节点查询过程

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层。在遍历某一层的跳表节点时，会用跳表节点中的 SDS 类型的元素和元素的权重来进行判断，共有两个判断条件：

  • 如果当前节点的权重「小于」要查找的权重时，跳表就会访问该层上的下一个节点。
  • 如果当前节点的权重「等于」要查找的权重时，并且当前节点的 SDS 类型数据「小于」要查找的数据时，跳表就会访问该层上的下一个节点。

如果上面两个条件都不满足，或者下一个节点为空时，跳表就会使用目前遍历到的节点的 level 数组里的下一层指针，然后沿着下一层指针继续查找，这就相当于跳到了下一层接着查找

跳表节点层数设置

跳表的相邻两层的节点数量最理想的比例是 2:1，查找复杂度可以降低到 O(logN)

Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数，并没有严格维持相邻两层的节点数量比例为 2 : 1 的情况

具体的做法是，跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数，直到随机数的结果大于 0.25 结束，最终确定该节点的层数

这样的做法，相当于每增加一层的概率不超过 25%，层数越高，概率越低，层高最大限制是 64。 ZSKIPLIST_MAXLEVEL 定义的是最高的层数，Redis 7.0 定义为 32，Redis 5.0 定义为 64，Redis 3.0 定义为 32

为什么使用跳表而不用平衡二叉树

  • 从内存占用上来比较，跳表比平衡树更灵活一些。平衡树每个节点包含 2 个指针（分别指向左右子树），而跳表每个节点包含的指针数目平均为 1/(1-p)，具体取决于参数 p 的大小。如果像 Redis里的实现一样，取 p=1/4，那么平均每个节点包含 1.33 个指针，比平衡树更有优势。
  • 在做范围查找的时候，跳表比平衡树操作要简单。在平衡树上，我们找到指定范围的小值之后，还需要以中序遍历的顺序继续寻找其它不超过大值的节点。如果不对平衡树进行一定的改造，这里的中序遍历并不容易实现。而在跳表上进行范围查找就非常简单，只需要在找到小值之后，对第 1 层链表进行若干步的遍历就可以实现。
  • 从算法实现难度上来比较，跳表比平衡树要简单得多。平衡树的插入和删除操作可能引发子树的调整，逻辑复杂，而跳表的插入和删除只需要修改相邻节点的指针，操作简单又快速

quickList

在 Redis 3.2 的时候，List 对象的底层改由 quicklist 数据结构实现

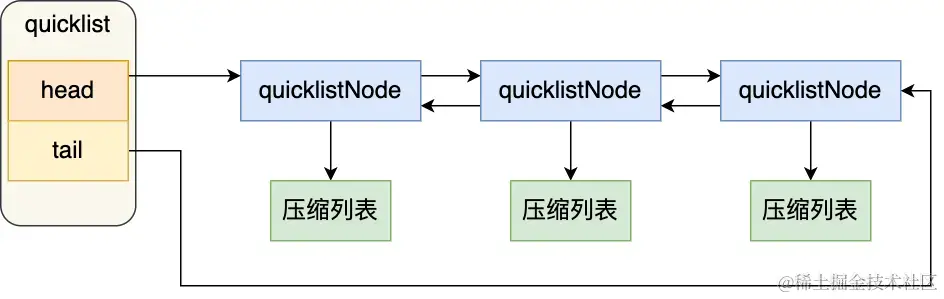

quicklist 就是「双向链表 + 压缩列表」组合，因为一个 quicklist 就是一个链表，而链表中的每个元素又是一个压缩列表

quicklist通过控制每个链表节点中的压缩列表的大小或者元素个数，来规避连锁更新的问题。因为压缩列表元素越少或越小，连锁更新带来的影响就越小，从而提供了更好的访问性能

结构如下：

typedef struct quicklist {
    //quicklist的链表头
    quicklistNode *head;      //quicklist的链表头
    //quicklist的链表尾
    quicklistNode *tail;
    //所有压缩列表中的总元素个数
    unsigned long count;
    //quicklistNodes的个数
    unsigned long len;
    ...
} quicklist;

quickListNode

typedef struct quicklistNode {
    //前一个quicklistNode
    struct quicklistNode *prev;     //前一个quicklistNode
    //下一个quicklistNode
    struct quicklistNode *next;     //后一个quicklistNode
    //quicklistNode指向的压缩列表
    unsigned char *zl;
    //压缩列表的的字节大小
    unsigned int sz;
    //压缩列表的元素个数
    unsigned int count : 16;        //ziplist中的元素个数
    ....
} quicklistNode;

quicklistNode 结构体里包含了前一个节点和下一个节点指针，这样每个 quicklistNode 形成了一个双向链表。但是链表节点的元素不再是单纯保存元素值，而是保存了一个压缩列表，所以 quicklistNode 结构体里有个指向压缩列表的指针 *zl


listPack

quicklist 虽然通过控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来减少连锁更新带来的性能影响，但是并没有完全解决连锁更新的问题

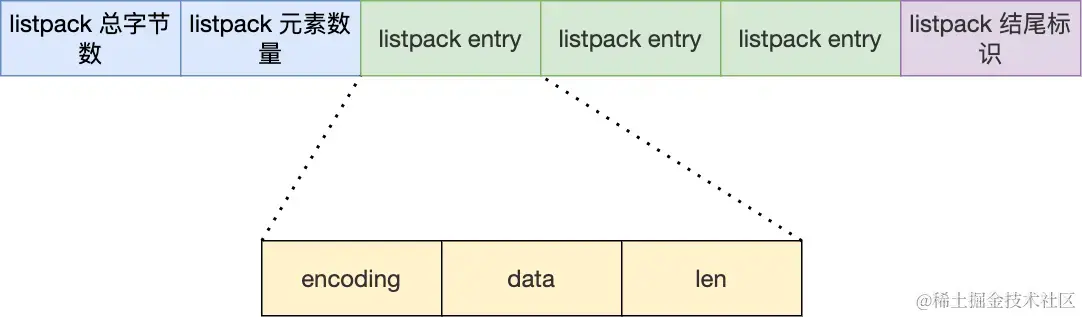

每个listpack节点如下： image.png

主要包含三个方面内容：

  • encoding，定义该元素的编码类型，会对不同长度的整数和字符串进行编码；
  • data，实际存放的数据；
  • len，encoding+data的总长度

listpack 没有压缩列表中记录前一个节点长度的字段了，listpack 只记录当前节点的长度，当我们向 listpack 加入一个新元素的时候，不会影响其他节点的长度字段的变化，从而避免了压缩列表的连锁更新问题

avatar
