Get Hands Dirty｜<200行手写一个Andorid Choreographer

如果你嫌弃啰嗦可以直接看代码：github.com/drummor/Get…

当然如果对你有帮助，希望点个赞鼓励。

1 基本原理

简单看下Choreographer的原理，具体的可以看之前写的一篇文章juejin.cn/post/684490…


基本的原理其实简单的讲就是两点：

  • 使用DisplayEventReceiver 初始化监听、请求垂直信号、接收垂直信号。
  • 收到垂直同步信号之后，执行设置的callback

2 Choreographer是线程内单例的

private val sThreadInstance = object : ThreadLocal<MiniChoreographer>() {
  override fun initialValue(): MiniChoreographer {
     val looper = Looper.myLooper()?: throw IllegalStateException("需要有Looper!")
     return MiniChoreographer(looper)
  }
}
​
fun getInstance(): MiniChoreographer {
  return sThreadInstance.get()
}
  • 使用ThreadLoacal实现线程内的单例使用
  • Choreographer创建所在的需要Looper对象

3 模拟一个VSync信号

  • DisplayEventReceiver用以接受底层的诸如VSync信号等绘制相关的Event。

  • FrameDisplayEventReceiver 继承自DisplayEventReceiver;Choreographer内申请和监听绘制垂直信号需要使用FrameDisplayEventReceiver，而该api未对外开放只能模拟一个垂直信号。

  • 模拟的方式就是开启一个子线程，子线程内部创建一个Choreographer，利用Choreographer的postFrameCallbackApi模拟申请垂直脉冲，执行其callback的回调模拟收到垂直信号。

  • 听上去像套娃了😂，这里只是模拟垂直信号，“别人一开源我就遥遥领先”，客官莫急，先往后看，并不只是包别人的api。

    abstract class DisplayEventReceiver {
​
    private val lock: Object = Object()
    private var choreographer: Choreographer? = null
​
    init {//1
        Executors.newSingleThreadExecutor().submit {
            synchronized(lock) {
                Looper.prepare()
                choreographer = Choreographer.getInstance()
                lock.notifyAll()
            }
            Looper.loop()
        }
    }
    abstract fun onVsync(frameTimeNanos: Long, frame: Int)
    fun scheduleVsyncLocked() {//2
        choreographer?.postFrameCallback {
            onVsync(it, 0)
        } ?: kotlin.run {
            synchronized(lock) {
                if (choreographer == null) {
                    lock.wait() //doNothing
                }
                scheduleVsyncLocked()
            }
        }
    }
}
    • 需要注意的是，在开启的线程里准备Looper

4 组织FrameCallback

通常收到垂直脉冲后，要执行已经注册了的callbck，这里我们先处理三种类型的。

  • Input类型：CALLBACK_INPUT
  • 动画类型：CALLBACK_INSETS_ANIMATION
  • 和绘制类型：CALLBACK_TRAVERSAL

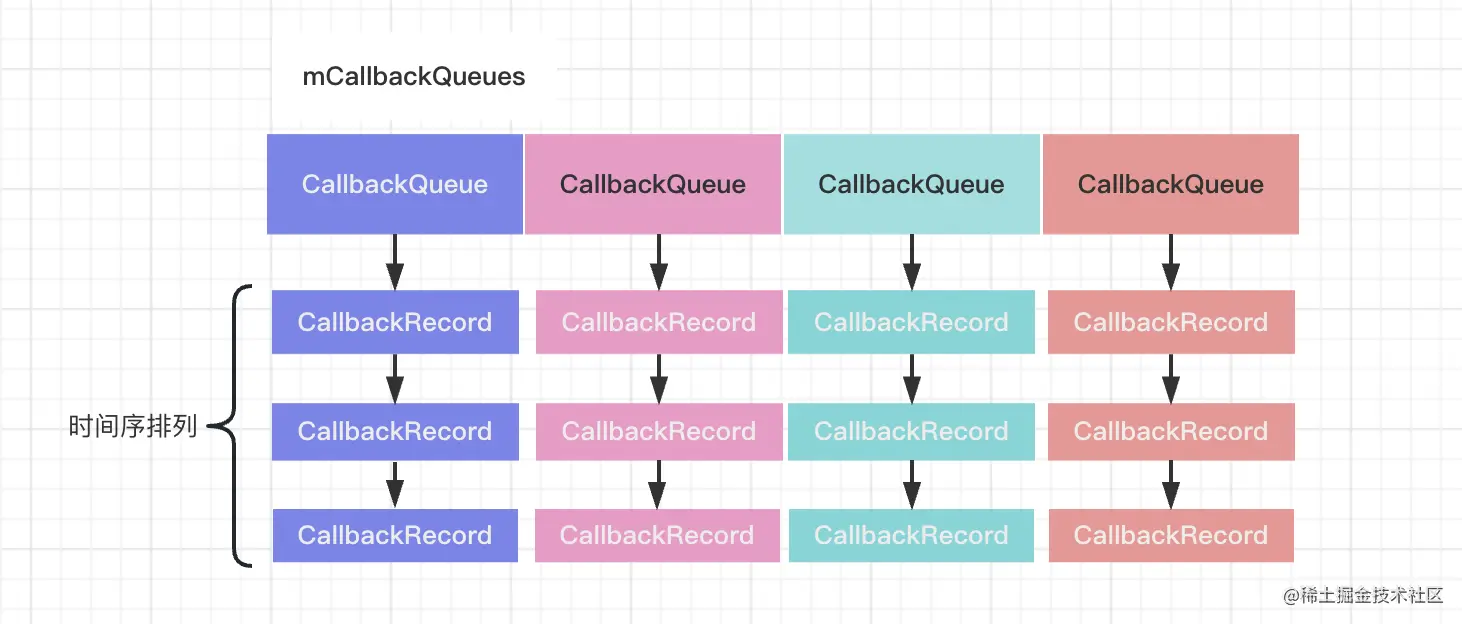

每种类型存放在一个CallbackQueue，CallbackQueue一个数组里。CallbackQueue维护了一个CallbackRecord类型的单向链表。链表里的元素根据时间大小以此存放。

inner class CallbackRecord {
    var next: CallbackRecord? = null
    var dueTime: Long = 0
    var action: FrameCallback? = null//存放要执行的动作
    fun run(time: Long) {
        action?.doFrame(time)
    }
}

4.1 CallbackQueue

存和取的关键是维护链表元素的时间序。

4.1.1 存callback

fun addCallbackLocked(dueTime: Long, action: FrameCallback) {
    val callback: CallbackRecord = obtainCallbackLocked(dueTime, action)
    var entry = mHead
    if (entry == null) {
        mHead = callback //如果当前为空直接将该recode设置为头
        return
    }
    if (dueTime < entry.dueTime) { //如果不为空且小于头部的时间，就将该record设置为头
        callback.next = entry
        mHead = callback
        return
    }
    while (entry?.next != null) {//依次往后找 直到找到不必起时间小的插入其中
        if (dueTime < entry.next!!.dueTime) {
            callback.next = entry.next
            break
        }
        entry = entry.next
    }
    entry?.next = callback
}
  • 如果当head为空直接将该recode设置为头，返回。
  • 如果不为空且小于头部的时间，就将该record设置为头返回。
  • 否则依次往后找 直到找到不必起时间小的插入其中。

4.1.2 取callback

//取出符合条件的callback
fun extractDueCallbacksLocked(now: Long): CallbackRecord? {
    val callbacks = mHead
    if ((callbacks?.dueTime ?: 0) > now) {//未找到比改时间小的直接返回
        return null
    }
    var last = callbacks
    var next = last?.next
    while (next != null) {
        if (next.dueTime > now) {
            last?.next = null
            break
        }
        last = next
        next = next.next
    }
    mHead = next
    return callbacks
}

5 处理回调

  • 取出符合条的callback依次执行

    private fun doFrame(mTimestampNanos: Long, mFrame: Int) {
    if (mTimestampNanos < mLastFrameTimeNanos) {
        //垂直信号的时间小于已经处理过的最小时间了，申请监听一个脉冲
        scheduleFrameLocked()
        return
    }
    mLastFrameTimeNanos = mTimestampNanos
    //处理input事件
    doCallbacks(CALLBACK_INPUT, mTimestampNanos)
    //处理动画，我们平时使用choreographer postCallback就是这个类型的
    doCallbacks(CALLBACK_INSETS_ANIMATION, mTimestampNanos)
    //处理绘制，通常是ViewRootImpl设置的监听
    doCallbacks(CALLBACK_TRAVERSAL, mTimestampNanos)
}

在每个类型的Queue里取出符合条件的callback，依次处理

  • 处理input事件
  • 处理动画，我们平时使用choreographer postCallback()就是这个类型的
  • 处理绘制，通常是ViewRootImpl设置的监听
// 取出对应类型符合时间条件的callback处理
private fun doCallbacks(callbackType: Int, frameTimeNanos: Long) {
    var callbacks: CallbackRecord?
    val now = System.nanoTime()
    callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(now / NANOS_PER_MS)
    if (callbacks == null) {
        return
    }
    var callback = callbacks
    while (callback != null) {
        callback.run(frameTimeNanos)
        callback = callback.next
    }
}

6 暴漏给外部垂直信号的同步

fun postCallback(
    callbackType: Int = CALLBACK_INPUT, delayMillis: Long = 0, action: FrameCallback,
) {
    synchronized(mLock) {
        //两件事件：
        //1.根据事件类型放到对应的队列里
        //2.申请垂直同步,如果时间未到通过handler发送一个延时消息处理
        val now = SystemClock.uptimeMillis()
        val dueTime = now + delayMillis
        mCallbackQueues[callbackType].addCallbackLocked(dueTime, action)
        if (dueTime <= now) {
            scheduleFrameLocked()
        } else {
            mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action).apply {
                this.arg1 = callbackType
                this.isAsynchronous = true
            }.let { mHandler.sendMessageAtTime(it, dueTime) }
        }
    }
}

两件事件：

  • 1.根据事件类型放到对应的队列里
  • 2.申请垂直同步,如果时间未到通过handler发送一个延时消息处理

7 结

  • CallbackRecord对象进行池化复用，这部分没有实现，对CallbackRecord对象池化复用还是很有必要的，Choreographer在实际运行中会大量创建销毁该对象。
  • 没有实现移除callback的方法。
  • 最终运行跑起来，代码地址github.com/drummor/Get…
  • 通过Choreographer简单的实现能够加深对Choreographer的理解，希望对你有所帮助，记得点赞👍鼓励。
