前言

传输控制协议（Transmission Control Protocol）是因特网传输层的面向连接的可靠的传输协议

面向连接的传输：TCP

TCP 的特点

  1. 点对点：一个发送方，一个接收方
  2. 传输按顺序的字节流：没有报文边界
  3. 管道化（流水线）：TCP 拥塞控制和流量控制
  4. 全双工数据：在同一连接中数据流双向流动
  5. 面向连接：在数据交换前通过握手（交换控制报文）初始化发送方、接收方的状态变量

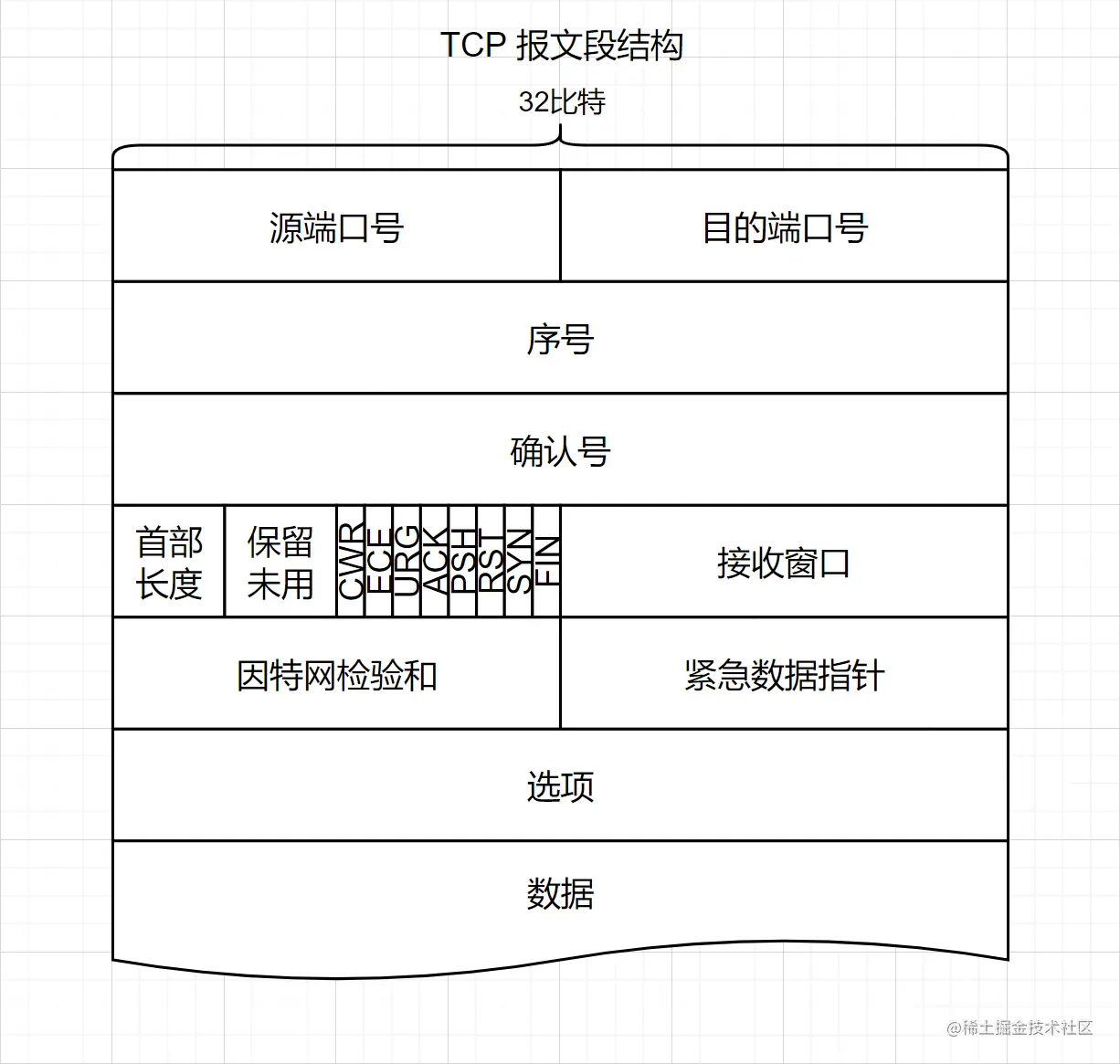

TCP 报文段结构


  • 源端口号：占两个字节，发送方的端口号
  • 目的端口号：占两个字节，接收方的端口号
  • 序号：占四个字节，报文段首字节在字节流的编号
  • 确认号：占四个字节，期望从另一方收到的下一个字节的序号，这是一个累积确认
  • 首部长度：占四位，即数据偏移，但其实该字段没有太大意义
  • 保留未用：占六位，保留为今后使用
  • 标志字段：占六位，在实践中，PSH、URG 和紧急数据指针并没有使用，为了完整性起见，才提到这些字段
  • 接收窗口：占两个字节，用于流量控制，标识了接收方剩余可接收数据的空闲空间
  • 因特网校验和：占两个字节，检验和字段检验的范围包括首部和数据这两部分
  • 紧急数据指针：占两个字节，只有在 URG = 1 时才有效，一般不使用
  • 选项：长度可变，最长可达40字节，可用于发送方与接收方协商最大报文段长度 MSS 。当没有使用“选项”时，TCP的首部长度是20字节，其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，那么选项部分最长为：(2^4-1)*4-20=40字节
  • 数据：真正传输的数据

此外值得注意的是，由于 TCP 的首部一般是 20 字节，所以发送的报文段也许只有 21 字节长

TCP 的连接管理

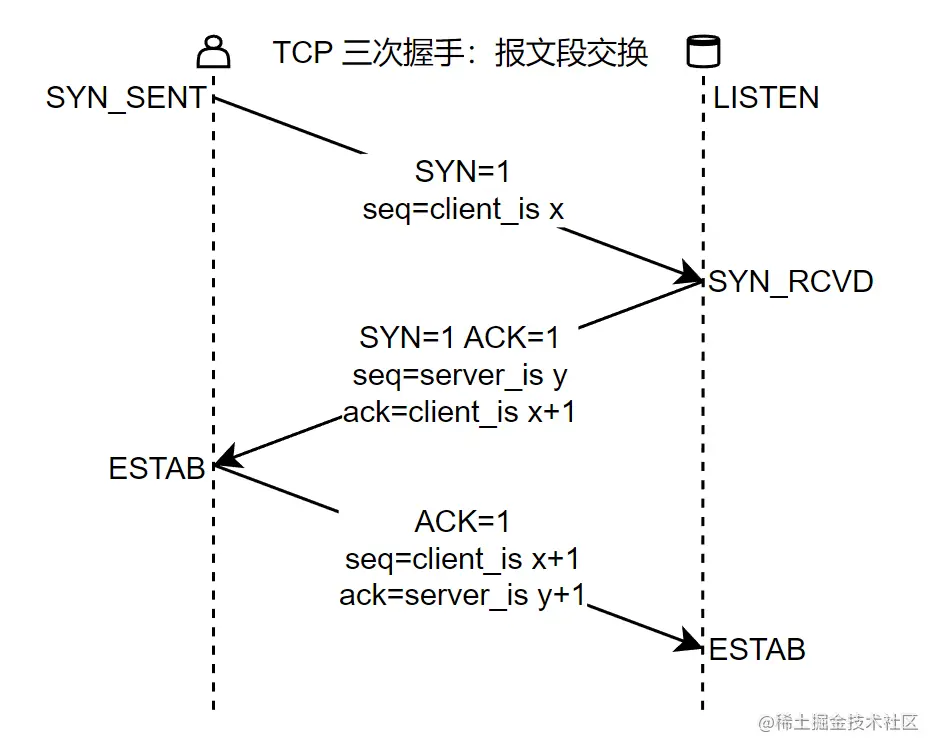

三次握手

在正式交换数据之前，发送方和接收方握手建立通信关系。


  • 第一次握手

客户端给服务器发送一个 SYN 段（在 TCP 标头中 SYN 位字段为 1 的 TCP/IP 数据包），该段中也包含客户端的初始序列号（seq=client_is x）

SYN 是同步的缩写，SYN 段是发送到另一台计算机的 TCP 数据包，请求在它们之间建立连接

  • 第二次握手

服务器返回客户端 SYN+ACK 段（在 TCP 标头中 SYN 和 ACK 位字段都为 1 的 TCP/IP 数据包），该段中包含服务器的初始序列号（seq=server_is y)，同时发送 ack 来表示确认已收到客户端的 SYN 段（ack=client_is x+1）

ACK 是确认的缩写，ACK 数据包是任何确认收到一条信息或一系列数据包的 TCP 数据包

  • 第三次握手

客户端给服务器响应一个 ACK 段（在 TCP 标头中 ACK 位字段为 1 的 TCP/IP 数据包），该段中发送 ack 来表示确认已收到服务器的 SYN 段（ack=server_is y+1)。与此同时，可以将需要发送的数据一并发送（seq=client_is x+1)

二次握手与四次握手 ？

为什么不进行二次握手或者四次握手呢？

三次握手已经能够满足连接的稳定可靠，四次握手会导致浪费资源。而二次握手可能会导致只在服务器端维护了连接（产生半连接），甚至有可能会造成老的数据被当成新数据发送

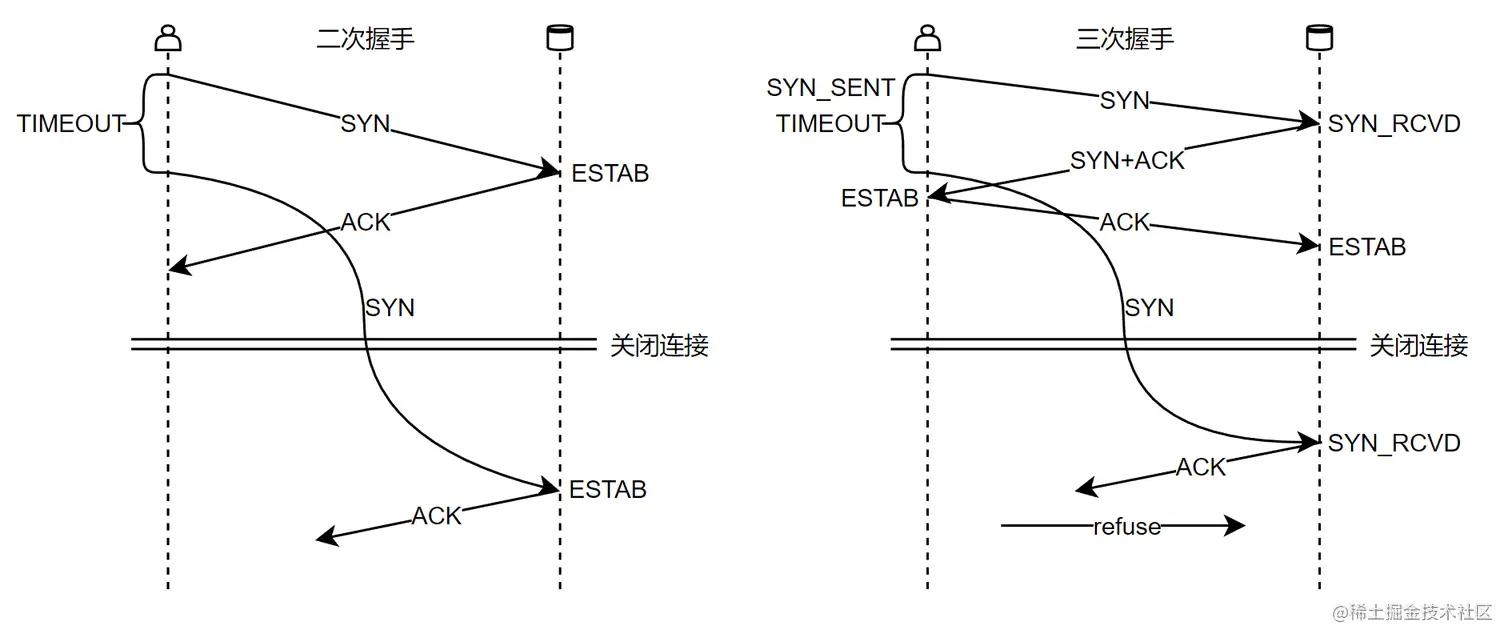

  • 二次握手的半连接与三次握手解决半连接

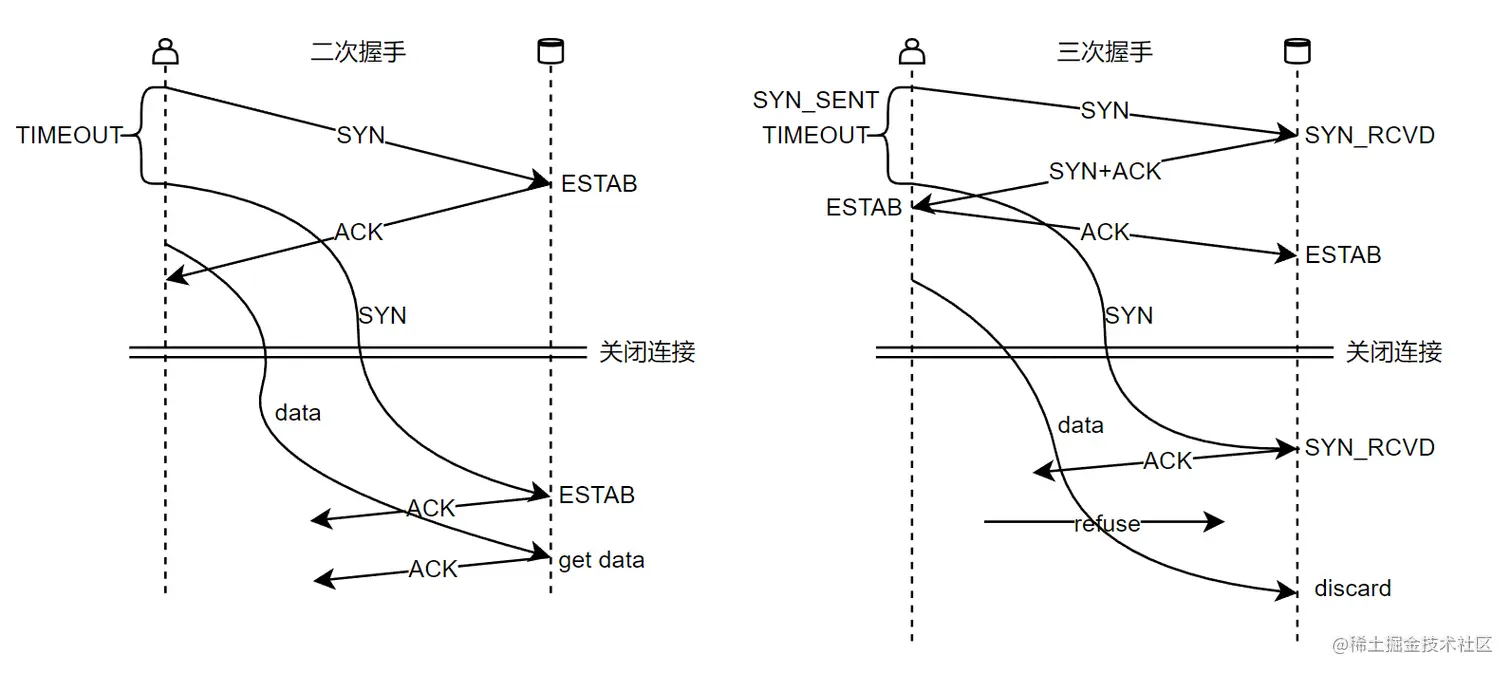

  • 二次握手的收据发送与三次握手的解决方案

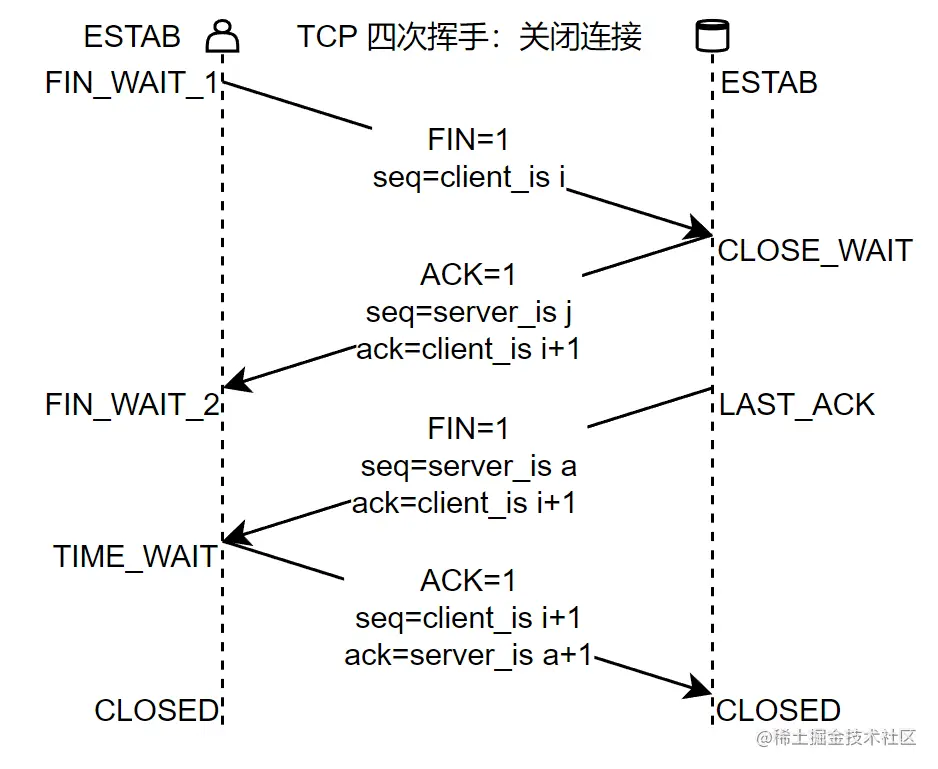

四次挥手

数据传输完毕后，双方都可以释放连接。最开始的时候，客户端和服务器都是处于 ESTAB 状态，然后客户端主动关闭，服务器被动关闭。


  • 第一次挥手

客户端给服务器发送一个 FIN 段（在 TCP 标头中 FIN 位字段为 1 的 TCP/IP 数据包），并包含最后发送的数据（seq=client_is i)，此时客户端进入 FIN_WAIT_1（终止等待1）状态

  • 第二次挥手

服务器返回客户端 ACK 段（在 TCP 标头中 ACK 位字段为 1 的 TCP/IP 数据包），该段中 ack 表示确认已收到客户端的 FIN 段（ack=client_is i+1），并发送需要发送的数据（seq=server_is j），此时仅服务器能进行数据传输，此时服务器进入 CLOSE_WAIT（关闭等待）状态

  • 第三次挥手

客户端在收到服务器发送的 ACK 段后就会进入 FIN_WAIT_2（终止等待2）状态。此后服务器发送一个 FIN 段（在 TCP 标头中 FIN 位字段为 1 的 TCP/IP 数据包），并包含最后发送的数据（seq=server_is a），此时服务器进入 LAST_ACK（最后确认）状态

  • 第四次挥手

客户端收到服务器发送的 FIN 段后，会返回一个 ACK 段（在 TCP 标头中 ACK 位字段为 1 的 TCP/IP 数据包），同时附上自己的序列号（seq=client_is i+1）以及确认响应（ack=server_is a+1），此时客户端进入 TIME_WAIT（时间等待）状态，但此时 TCP 连接还未终止，必须要经过 2MSL（最长报文寿命）后客户端才会进入 CLOSED（关闭）状态，服务器接收到确认报文后会立即进入 CLOSED（关闭）状态

值得注意的是，TCP 的四次挥手存在“两军问题”

TCP 的流量控制

GBN or SR

GBN or SR 在我的这篇文章有提到：引流

TCP 是一个 GBN 协议还是一个 SR 协议？先给结论：GBN + SR 的混合体，一种所谓的“选择确认”

TCP 确认是累积式的，正确接收但失序的报文段是不会被接收方逐个确认的，这与 GBN 协议非常相似。但许多 TCP 的实现会将正确接收但失序的报文段缓存起来。对 TCP 提出的一种修改意见是所谓的“选择确认”，它允许 TCP 接收方有选择地确认失序报文段，而不是累积地确认最后一个正确接收的有序报文段。当将该机制与选择重传机制结合起来使用时（即跳过重传那些已被接收方选择性确认过的报文段），TCP 看起来就像我们通常的 SR 协议。因此，TCP 的差错恢复机制也许最好被分类为 GBN 协议与 SR 协议的混合体。

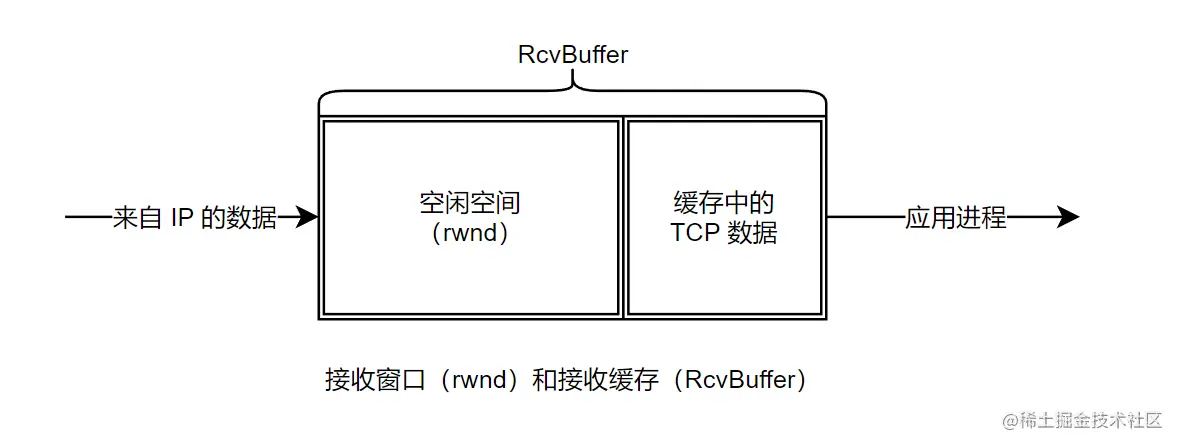

流量控制

流量控制通俗来讲就是接收方控制发送方，不让发送方发送得太多太快以致于让接收方的缓冲区溢出。


TCP 流量控制流程：

  1. 接收方在向发送方发送的 TCP 段头部的 rwnd（接收窗口）字段标识器空闲 buffer 的大小
  2. 发送方限制未确认字节的个数 <= 接收方发送过来的 rwnd 值，保证接收方不会被淹没

拥塞控制

拥塞原因、代价、方法

  • 拥塞：太多的数据需要网络传输，超过了网络的处理能力，与流量控制不同，拥塞控制表现在分组丢失（路由器缓冲区溢出）以及分组经历比较长的延时（在路由器的队列中排队）。
  • 代价：
    1. 流量强度越大，延时就越大，趋近 1 时延时将会趋近无限大
    2. 因为缓冲溢出的存在，发送方需要重传被丢弃的分组
    3. 链路中的长时延将会导致发送方超时而造成多余的重传
  • 方法：
    1. 端到端拥塞控制：没有来自网络的显示反馈，端系统根据延迟和丢失事件推断是否有拥塞
    2. 网络辅助的拥塞控制：路由器提供给端系统以反馈信息，包括单个比特置位显示有阻塞和显示提供发送端可以采用的速率

默认因特网版本的 IP 和 TCP 采用端到端拥塞控制方法，本文也主要讲述 TCP 采用的端到端拥塞控制方法

TCP 拥塞控制

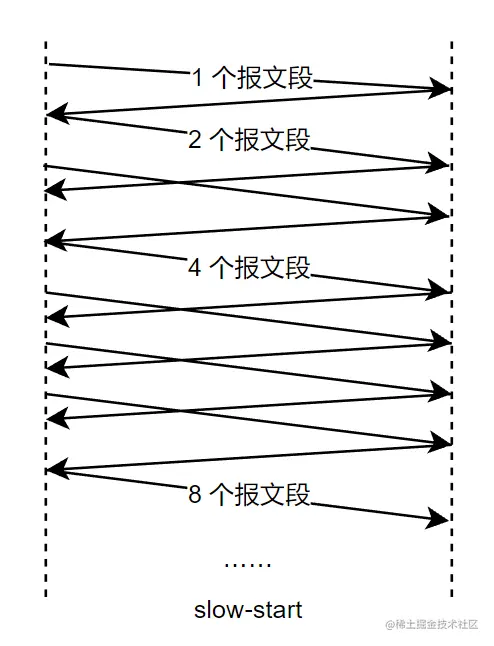

  1. 慢启动：初始值很低，速度很快，从 cwnd=1 开始倍增直至堵塞，将 cwnd/2 设置为阈值，再从 1 开始倍增至阈值，然后转变模式


  1. AIMD：达到阈值后，进行线性增、乘性减
    • 线性增：当 cwnd 大于阈值时，一个 RTT（往返之间）内如果没有发生丢失事件，将 cwnd 加 1MSS ，然后继续探测
    • 乘性减：超时、丢失事件发生后，将 cwnd 将为 1 ，将 cwnd/2 作为阈值，进入慢启动状态，直到达到阈值
    • 快速重传事件：当收到 3 个重复的 ack 时，cwnd 减半，然后继续 AIMD

总结：

  1. 当 cwnd < threshold ，发送端处于慢启动阶段（ss），窗口指数性增长
  2. 当 cwnd > threshold ，发送端处于拥塞避免阶段（ca），窗口线性增长
  3. 当收到三个重复 ack 时，threshold=cwnd/2 ，cwnd=threshold+3
  4. 当超时事件发生时，threshold=cwnd/2 ，cwnd=1 ，进入 ss 阶段
