1 视口变换-从裁剪空间到屏幕空间 Canonical Cube to Screen

1.1 什么是屏幕 What is a screen?

  • 在图形学中，抽象的认为屏幕是一个二维数组，数组中每一个元素是一个像素 An array of pixels

  • 这个数组的大小：分辨率 Size of the array: resolution

  • 一种典型的光栅成像设备 A typical kind of raster display

Raster == screen in German
Rasterize == drawing onto the screen

1.2 像素 Pixel (short for “picture element”)

  • 暂时理解为屏幕上显示的最小单位，是一个内部颜色唯一的方块 For now: A pixel is a little square with uniform colo

  • 像素的颜色可以由RGB三个值来表示 Color is a mixture of (red, green, blue)

1.3 屏幕空间 Defining the screen space

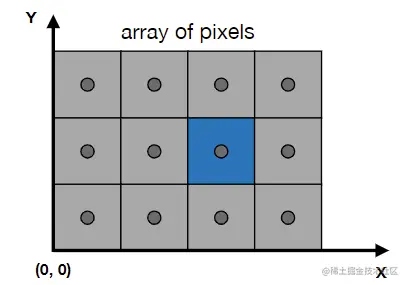

  • 图中蓝色像素坐标/位置为 (2, 1)，像素都是以(x, y)的形式表示，其中x、y都是整数 Pixels’ indices are  in the form of (x, y), where  both x and y are integers
  • 图中像素坐标/位置的范围为(0, 0) 到 (3, 2)，像素的范围从 (0, 0) 到 (宽度-1, 长度-1) Pixels’ indices are from  (0, 0) to (width - 1, height -1)
  • 图中蓝色像素的中心为 (2.5, 1.5)，像素的中心在 (x+0.5, y+0.5)  Pixel (x, y) is centered at  (x + 0.5, y + 0.5)
  • 图中屏幕的覆盖范围为 (0, 0) 到 (4, 3)，屏幕覆盖范围为 (0, 0) 到 (宽, 高)

1.4 视口变换 Viewport transform

  • 忽略z轴坐标变换

  • 将原本的平面变换到 Transform in xy plane: to

  • 视口变换矩阵 Viewport transform matrix:

2 光栅化-从屏幕空间的图形到像素 Rasterizing Triangles into Pixels

2.1 不同的光栅显示设备 Different Raster Displays

2.1.1 阴极射线管 Cathode Ray Tube

  • 示波器 Oscilloscope
  • 早期CRT显示器 Raster Display CRT

    • 隔行扫描(Interlaced)减少了带宽，现在这种思想也被用于一些视频压缩算法

帧缓存器：屏幕所显示画面的存储区域 Frame Buffer: Memory for a Raster Display

2.1.2 平板显示设备 Flat Panel Displays

  • LCD/液晶显示器 Liquid Crystal Display
    • 通过液晶扭曲偏振来阻挡或透射光

  • LED/发光二极管阵列 Light emitting diode array
  • 电子墨水屏 Electrophoretic (Electronic Ink) Display
    • 通过控制黑色和白色颗粒上下变化来组成画面，缺点是刷新率低

2.2 三角形-基本形状单元 Triangles - Fundamental Shape Primitives

2.2.1 为什么是三角形 Why triangles?

  • 最基础的多边形 Most basic polygon
    • 所有的多边形都可以拆成三角形 Break up other polygons
  • 拥有独特的性质 Unique properties

    • 除非折成两个三角形，否则永远是一个面 Guaranteed to be planar

    • 三角形的内外很明确 Well-defined interior

    • 有在三角形顶点处插值的明确方法（重心插值） Well-defined method for interpolating values at vertices over triangle (barycentric interpolation)

2.2.2 采样 Sampling

  • 在一个函数上求不同位置处对应的值分别是多少，这个过程就是采样 Evaluating a function at a point is sampling.

  • 采样是一个将函数离散化的过程 We can discretize a function by sampling.

for (int x = 0; x < xmax; ++x)
	output[x] = f(x);

  • 采样是图形学中的一个核心概念 Sampling is a core idea in graphics.

2.2.3 inside函数 Define Binary Function: inside(tri, x, y)

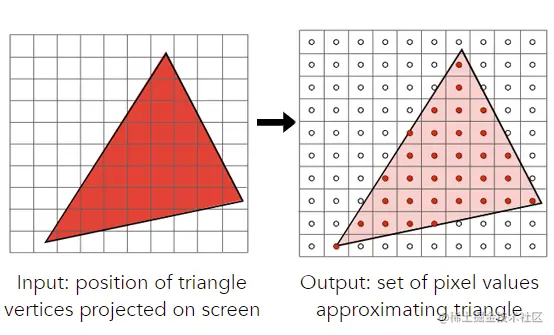

  • 光栅化即为对一个二维的函数进行采样的过程 Rasterization = Sampling A 2D Indicator Function

  • 一个点是否在三角形内可以靠叉乘判断 Inside? Recall: Three Cross Products

  • 如果一个点恰巧在三角形的边界，要么不处理，要么特殊处理，图形API中一般有着严格规定

for(int x = xmin; x <= xmax; x++)
{
    for(int y = ; y <= ymax; y++)
    {
        image[x][y] = inside(tri, x + 0.5, y + 0.5);
    }
}

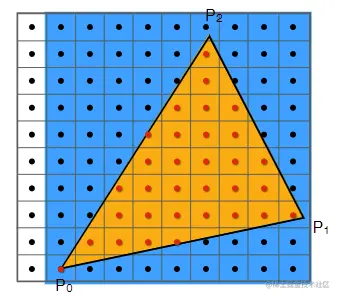

2.2.4 包围盒优化 Use a Bounding Box

  • AABB包围盒 Axis-aligned bounding box

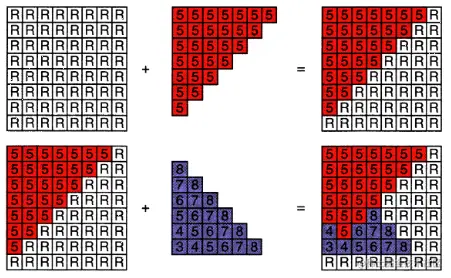

    • 这种包围盒对于沿斜对角放置的瘦长型对象优化效果并不好

Incremental Triangle Traversal方法对瘦长且旋转放置的三角形较为合适

2.3 光栅化到真正的显示设备上 Rasterization on Real Displays

2.3.1 真正的LCD像素 Real LCD Screen Pixels (Closeup)

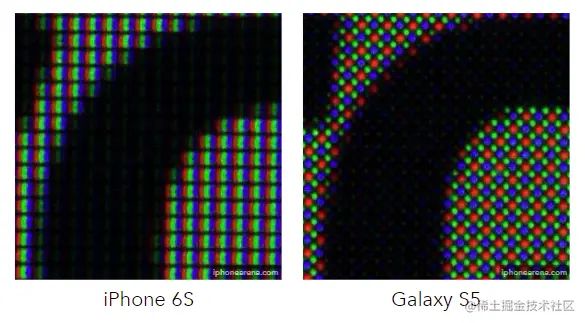

  • 不同LCD屏幕排列方式也不同，拜尔阵列(bayer pattern)绿色像素较多是因为人眼对绿色较为敏感

2.3.2 其他的显示方法 Aside: What About Other Display Methods?

  • 打印出的颜色是减色系统，为了节省墨水，打印通常使用半调的方式打印

2.4 采样 Sampling

2.4.1 采样在图形学中很常见 Sampling is Ubiquitous in Computer Graphics

  • 光栅化 = 采样二维平面上的点 Rasterization = Sample 2D Positions

  • 摄影 = 采样感光元件上的信息(将光学信息离散为图像上的像素) Photograph = Sample Image Sensor Plane

  • 视频 = 在时间中的采样 Sample Time

2.4.2 采样造成的失真现象 Sampling Artifacts (Errors / Mistakes / Inaccuracies) in Computer Graphics

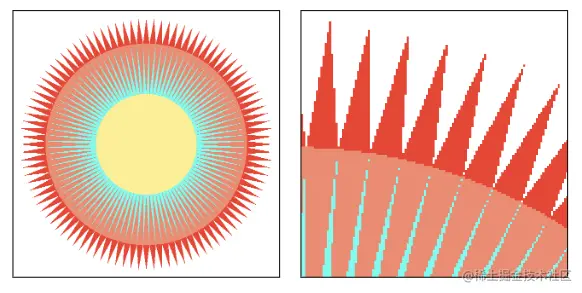

  • 锯齿 Jaggies(Staircase Pattern)-sampling in space
    • 由于采样率对于信号来说不够高，造成了信号的走样问题，形成了锯齿

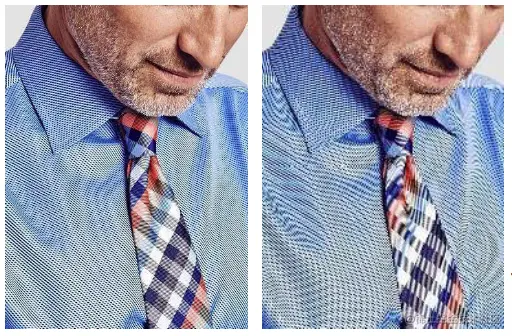

  • 摩尔纹 Moiré Patterns in Imaging-undersampling images
    • 左图跳过奇数行和奇数列后得到右图

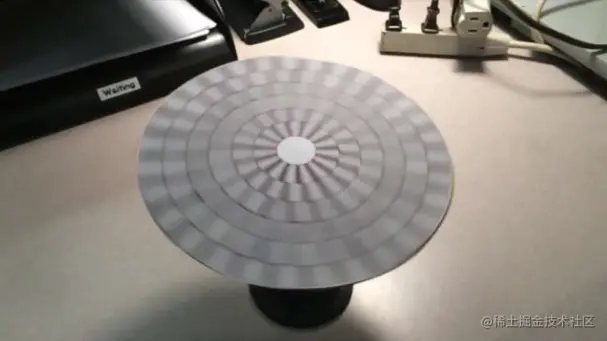

  • 车轮效应 Wagon Wheel Illusion (False Motion)-sampling in time
    • 对高速旋转的物体采样可能出现视觉上倒转的现象

  • 失真的原因

    • 信号变化太快而采样太慢

2.5 抗锯齿/走样的原理分析 Antialiased

2.5.1 时域与频域(补充) Spatial Domain&Time Domain&Frequency Domain

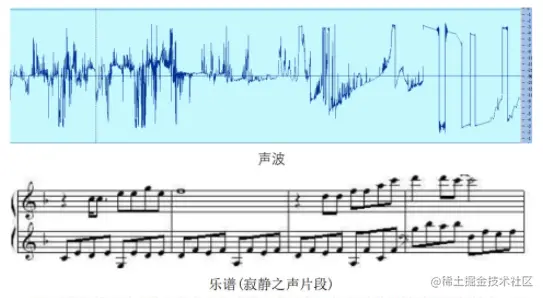

  • 时域是真实世界，是惟一实际存在的域。因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。例如我们去音乐会听一段音乐，这段音乐会以声波的形式传入我们的耳中，随着时间的流逝，我们才能完整的欣赏这段音乐，这是在时域中发生的事。
  • 在频域中，这段音乐只是由特定的音符组成的乐谱而已，这是永恒的，与时间无关。

  • 傅里叶变换可以把信号从时域转化到频域，因为从时域或空间域的角度看，该信号是由多种频率不同的正弦波的叠加，而从频域角度看，该信号的频谱却如此的简单，这便于我们的观测和计算。

  • 将时域的信号（信号可以是周期与非周期信号）变成频域形式并加以分析的方法称为频谱分析。其目的是把复杂的时域波形，经过某种变换分解为若干单一的谐波分量来研究，以获得信号的频率结构以及各谐波和相位信息。这某种变换可以是傅里叶级数，也可以是傅里叶变换进行变换.这两者目的都一样，都是把时域信号变成频域以便于信号分析。

2.5.2 傅里叶变换 Fourier Transform

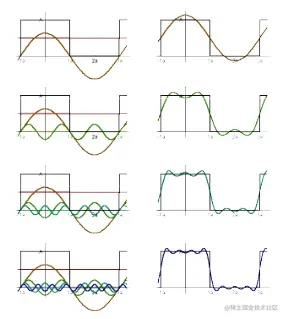

  • 傅里叶变换可以将函数表示为正弦和余弦的加权和 Represent a function as a weighted sum of sines and cosines

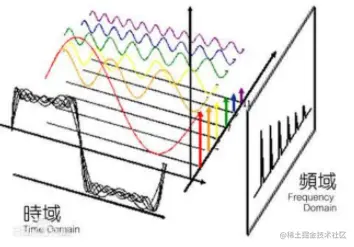

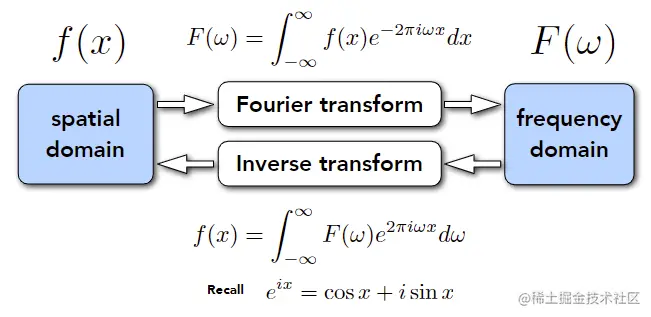

  • 空间域/时域和频域可以通过傅里叶变换和逆傅里叶变换相互转换 Fourier Transform Decomposes A Signal Into Frequencies

2.5.3 走样 Aliases

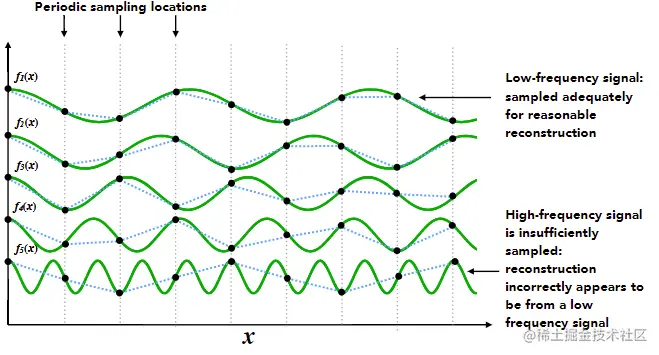

  • 采样的频率相较于信号的频率来说过小，还原出的函数就会不准确 High-frequency signal is insufficiently sampled: reconstruction incorrectly appears to be from a low frequency signal

  • 在给定的采样率下无法区分两个频率，这种现象成为”走样“ Two frequencies that are indistinguishable at a given sampling rate are called “aliases”

2.5.4 滤波（去掉特定频率的信息） Filtering (Getting rid of certain frequency contents)

  • 图像经傅里叶变换后的频谱图（经中心化后） Visualizing Image Frequency Content

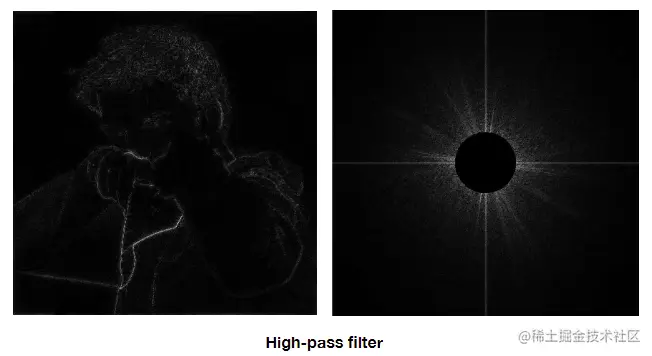

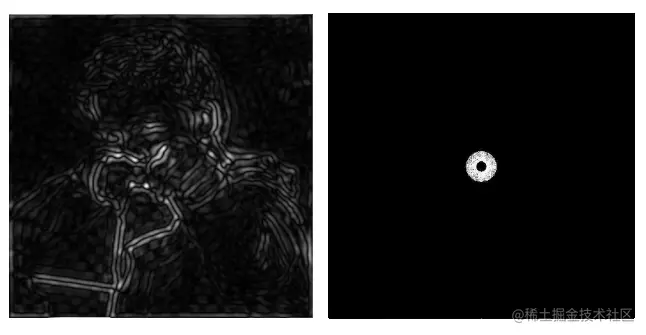

  • 高通滤波（得到边界） High-pass filt (Edges)
    • 只有高频信息可以通过，后将频谱图逆傅里叶变换得到图像

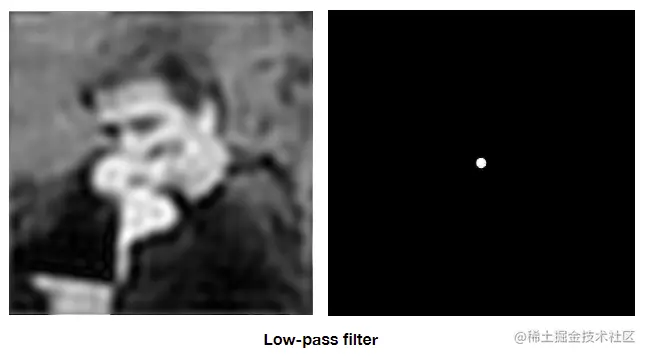

  • 低通滤波（得到模糊效果） Low-pass filter (Blur)
    • 只有低频信息可以通过

  • 其他对于频谱图的处理，去除高频和低频信息 Filter Out Low and High Frequencies

2.5.5 卷积 Convolution

理解数学中卷积和图像卷积操作：www.bilibili.com/video/BV1VV…

  • 卷积在图形学中简化的理解

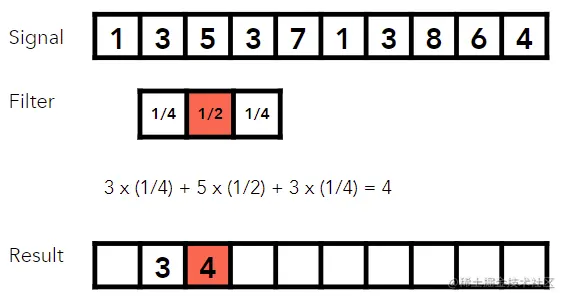

    • 通过某一种滤波器对图像进行一定操作

  • 卷积定理
    • 时域的卷积等于频域的乘积，频域的卷积等于时域的乘积（两者具有对偶关系） Convolution in the spatial domain is equal to multiplication in the frequency domain, and vice versa
  • 通过卷积定理实现对图像的处理

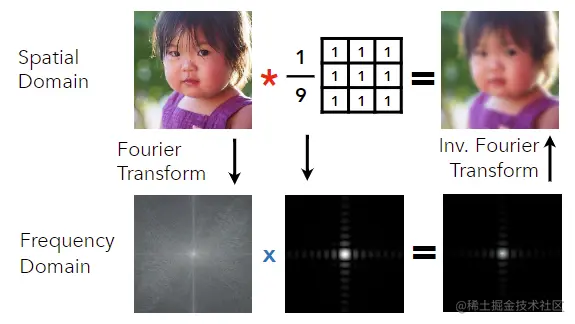

    • 方法一：
      • 在时域空间域中通过卷积过滤 Filter by convolution in the spatial domain
    • 方法二：
      • 通过傅里叶变换将时域转化为频域 Transform to frequency domain (Fourier transform)
      • 乘以卷积核的傅里叶变换 Multiply by Fourier transform of convolution kernel
      • 通过逆傅里叶变换将频域转化回时域  Transform back to spatial domain (inverse Fourier)

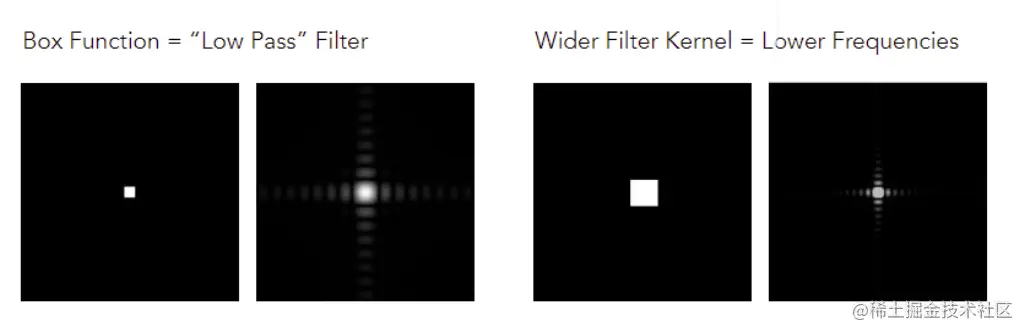

  • 图像中小的正方体对应低通滤波器，更大的正方体对应只允许更低频率通过的滤波器

2.5.6 采样稀疏造成走样的原因

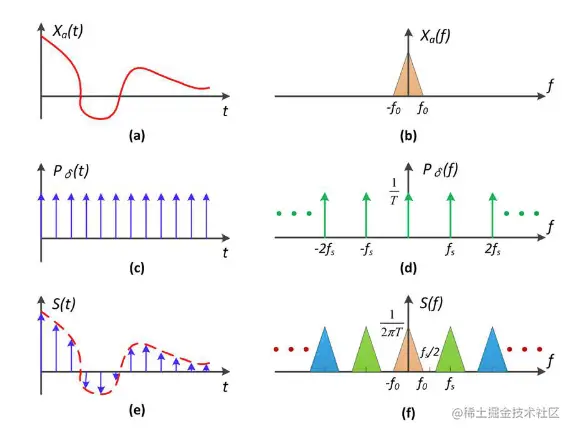

  • 采样就是在重复原始信号频谱内容，即，在时域上进行采样 等价于 在频域上进行周期延拓 Sampling = Repeating Frequency Contents

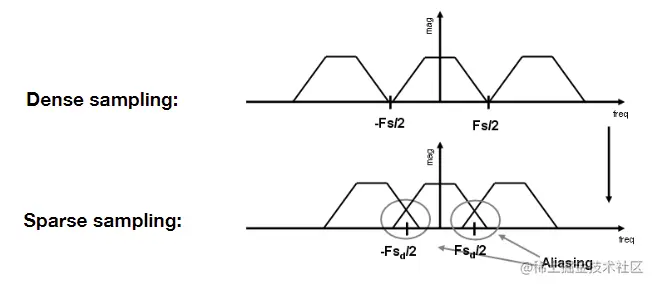

  • 从频率的角度上，采样如果较为稀疏，在该信号的频谱重复时会发生混叠，就会发生走样现象

2.6 反走样 Antialiasing

2.6.1 从原理分析如何减少反走样现象 How Can We Reduce Aliasing Error?

  • 方法一：增加采样率 ncrease sampling rate
    • 本质上增加了采样时频谱中副本之间的距离 Essentially increasing the distance between replicas in the Fourier domain
    • 使用更高分辨率的显示器、传感器、更高规格的帧缓冲区 Higher resolution displays, sensors, framebuffers...
    • 但是：成本非常高，可能需要非常高的分辨率 But: costly & may need very high resolution
  • 方法二：反走样 Antialiasing

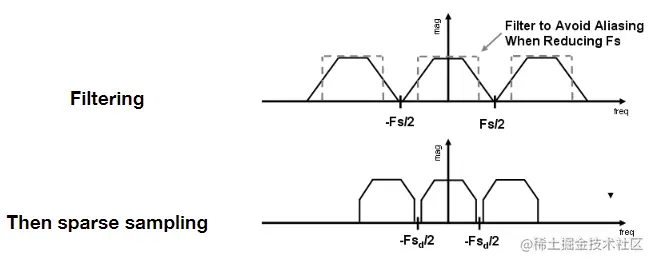

    • 在采样重复频谱前使其中的副本内容”更窄“，即在采样前滤除高频信息 Making Fourier contents “narrower” before repeating, i.e. Filtering out high frequencies before sampling

2.6.2 反走样具体的方法

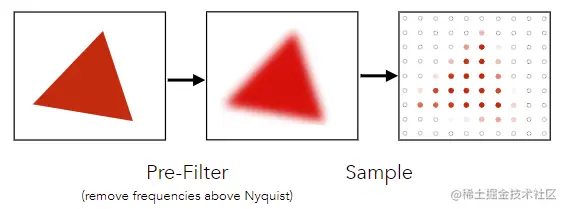

  • 先模糊后采样 Pre-Filtering Before Sampling

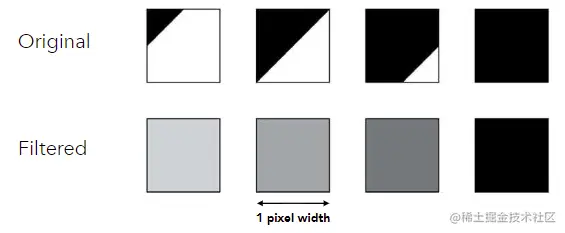

    • 最简单可以使用一个像素大小的低通滤波器用于求该像素内的平均 Antialiasing By Averaging Values in Pixel Area
    • 在光栅化一个三角形时，一个像素区域内的平均值等于该三角形在该区域的覆盖率


  • 通过超采样测算覆盖率的一种近似方法——MSAA(Multi-Sample Anti-Aliasing)
    • 通过对一个像素内的多个位置进行采样并对其数值进行平均，实现近似于1像素大小滤波器的效果 Approximate the effect of the 1-pixel box filter by sampling multiple locations within a pixel and averaging their values

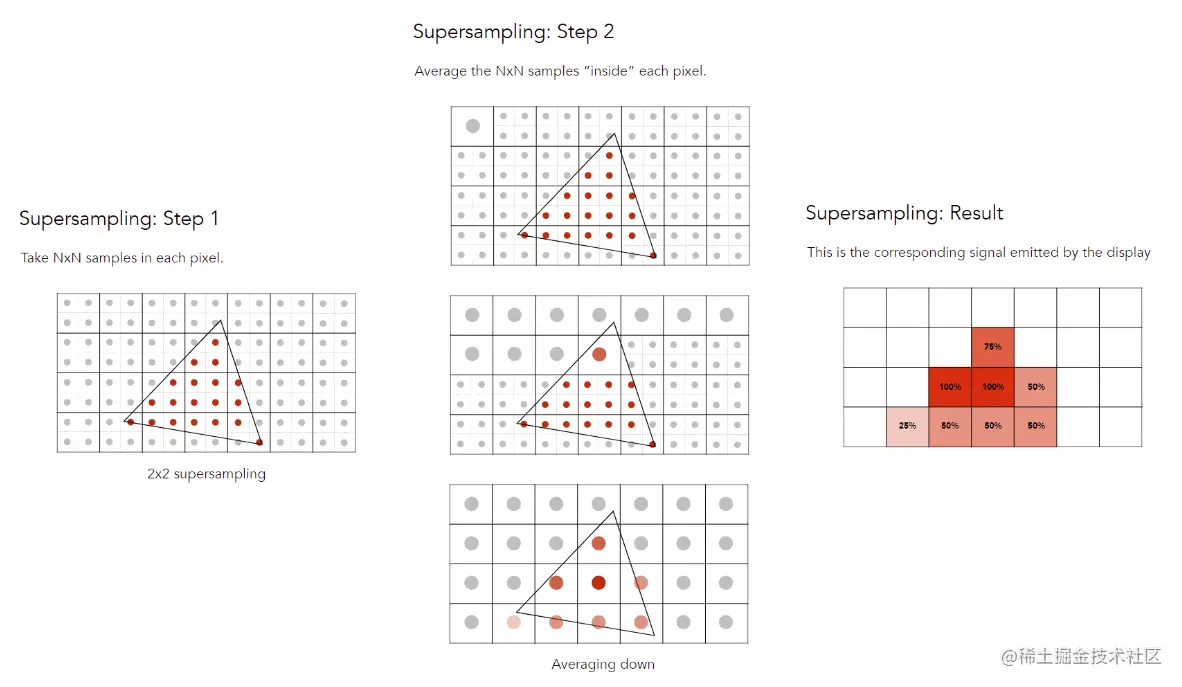

    • 第一步：在每个像素中取 NxN 个样本 Average the NxN samples “inside” each pixel.
    • 第二步：平均每个像素“内部”的 NxN 个样本 Average the NxN samples “inside” each pixel
    • 第三步：采样对应信号，得到结果 This is the corresponding signal emitted by the display

2.6.3 其他

  • No free lunch！
    • MSAA会增加性能开销，但是在实际计算会让点的分布会更加有效、一些点还会被周围像素复用，所以并没有成倍增加性能开销
  • 其他两个重要的抗锯齿方案 Milestones(personal idea)
    • FXAA (Fast Approximate AA)——对有锯齿的图像通过图像匹配，将边缘锯齿处替换，速度快
    • TAA (Temporal AA)——与时间变化有关，通过检测，上一帧的一些结果会在下一帧得到复用
  • 超分辨率/超采样 Super resolution / super sampling

    • 从低分辨率到高分辨率 From low resolution to high resolution

    • 本质上仍然是”样本不足“的问题 Essentially still “not enough samples” problem

    • DLSS(Deep Learning Super Sampling)

3 可见度/遮挡 Visibility / occlusion

3.1 画家算法 Painter’s Algorithm

  • 由远到近绘制物体，先绘制完远处物体接着再绘制近处的物体覆盖掉之前的物体 nspired by how painters paint, paint from back to front, overwrite in the framebuffer
  • 一定程度上可行，排序n个三角形的时间复杂度为   Requires sorting in depth for n triangles)
  • 有互相遮挡关系时，无法定义物体间的深度关系，画家算法无法解决 Can have unresolvable depth order

3.2 深度缓冲 Z-Buffer

3.2.1 深度缓冲的原理

  • 存储当前每个采样点（像素）的距离相机最近距离的深度信息 Store current min. z-value for each sample (pixel)
  • 每个像素最后输出的颜色信息储存为帧缓冲，深度信息储存为深度缓冲 Frame buffer stores color values, depth buffer (z-buffer) stores depth

3.2.2 深度缓冲的算法 Z-Buffer Algorithm

注意：以下为了简化，深度值z永远是正的，越小表示越近，越大表示越远
IMPORTANT: For simplicity we suppose z is always positive (smaller z -> closer, larger z -> further)

  • 将深度缓冲中全部每个像素（采样点）的深度值初始化为无限远，在每个三角形光栅化时，将它的每个像素的深度值和深度缓冲进行比较，如果该像素的深度值小于深度缓冲，则更新深度缓冲，否则舍弃

for (each triangle T)
	for (each sample (x,y,z) in T)
		if (z < zbuffer[x,y])           // closest sample so far
			framebuffer[x,y] = rgb;     // update color
			zbuffer[x,y] = z;           // update depth
		else
			;                           // do nothing, this sample is occluded
  • 排序n个三角形的时间复杂度为     for n triangles (assuming constant coverage)
  • 三角形的进入深度缓冲的顺序和结果无关
  • 深度缓冲算法是一个最重要的算法，在几乎所有的GPU硬件中都有应用 Most important visibility algorithm, implemented in hardware for all GPUs
  • Z-Buffer不能处理透明物体，透明物体需要特殊处理
