1 引言

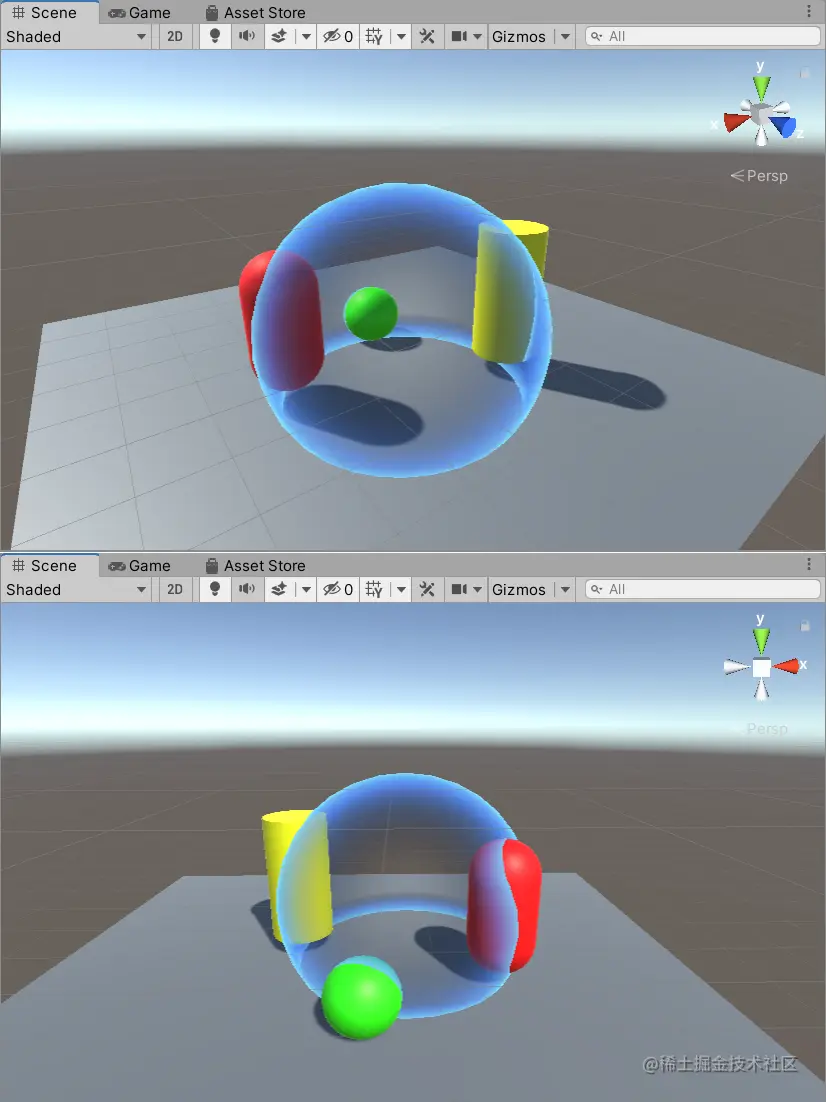

在《Unity3D Shader系列之深度纹理》这篇文章中，我们详细讨论了深度纹理相关的知识点，这里面留了一个坑，说用深度纹理来实现一些效果。今天咱们就用深度纹理来实现一下护盾的效果。注意，看这篇文章之前一定要将深度纹理的知识弄清楚，这样才能看懂 Shader 中的代码。效果如下。
2 代码实现
2.1 原理分析

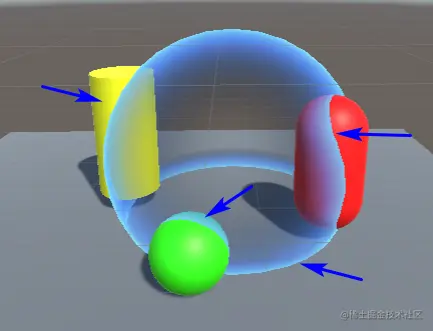

护盾效果的 重点 在于护盾与其他物体相交时，需要在相交边缘增加额外的相交光，就像下图箭头所示。
所以护盾效果的 难点 在于，如何在 Shader 中知道护盾与其他物体相交了。这里直接就说答案了，不知道答案的话可能也很难想到。
其具体步骤如下：
- 我们先获取相机的深度图（这里面包含了所有距离相机 最近 的 不透明 物体的深度信息），
- 在护盾 Shader 中获取当前像素的 观察空间 深度值
Zview - 片元着色器中，使用像素对应的 视口坐标 对深度纹理进行采样，并转换为 观察空间 中的深度值
Zcamera - 两者相减(
Zview – Zcamera)，如果差值在某一范围内，就认为护盾与相机中的其他物体相交了 - 然后相交部分增加额外的颜色（如上图中的白色）
2.2 代码分析
2.2.1 获取深度纹理
我们在《Unity3D Shader系列之深度纹理》中已经讲过如何在 Shader 中获取相交的深度图，这里再重复一遍：
- 相机的
depthTextureMode设置为DepthTextureMode.Depth
（当然设置为DepthNormals也可以，此时在对深度+法线纹理采样那儿需要用DecodeDepthNormal来解码） - Shader中添加名为
_CameraDepthTexture的sampler2D变量，Unity 会自动将相机的深度纹理赋值到此变量中
sampler2D _CameraDepthTexture;
2.2.2 使用视口坐标对深度纹理采样
按上面这两步骤操作完，我们在 Shader 中即可通过 _CameraDepthTexture 访问到相机的深度纹理了。但是新问题出现了，如何得到像素的视口坐标？这一点我们在《Unity3D Shader系列之全息投影》进行过详细讨论。这里也直接拿过来了：
- 在顶点着色器中使用
ComputeScreenPos方法即可得到该顶点对应的 “视口坐标”（这里打引号是其实它 还不是真正的 视口坐标，我们实际使用时需要进行 透视除法），该方法的参数为顶点在 裁剪空间 的坐标值，返回值为float4类型的变量
o.screenPos = ComputeScreenPos(o.vertex);
ComputeScreenPos 位于 UnityCG.cginc 中。
inline float4 ComputeScreenPos(float4 pos) {
float4 o = ComputeNonStereoScreenPos(pos);
#if defined(UNITY_SINGLE_PASS_STEREO)
o.xy = TransformStereoScreenSpaceTex(o.xy, pos.w);
#endif
return o;
}
inline float4 ComputeNonStereoScreenPos(float4 pos) {
float4 o = pos * 0.5f;
o.xy = float2(o.x, o.y*_ProjectionParams.x) + o.w;
o.zw = pos.zw;
return o;
}
#if defined(UNITY_SINGLE_PASS_STEREO)
float2 TransformStereoScreenSpaceTex(float2 uv, float w)
{
float4 scaleOffset = unity_StereoScaleOffset[unity_StereoEyeIndex];
return uv.xy * scaleOffset.xy + scaleOffset.zw * w;
}
- 在片元着色器中，先对
screenPos的xy分量进行 透视除法 (即除以w)，即可得到该像素对应的视口坐标 - 然后使用
SAMPLE_DEPTH_TEXTURE方法对深度纹理_CameraDepthTexture进行采样得到 NDC 坐标系 中的深度值
float2 wcoord = i.screenPos.xy / i.screenPos.w;
float depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, wcoord);
解释：SAMPLE_DEPTH_TEXTURE 内部其实就是使用 tex2D 对深度纹理进行采样，只不过它对 PS2 平台进行了 兼容性处理。
当然，上面两行代码也可以使用 SAMPLE_DEPTH_TEXTURE_PROJ 方法 简化为一行代码，
SAMPLE_DEPTH_TEXTURE_PROJ内部使用tex2Dproj对纹理采样，SAMPLE_DEPTH_TEXTURE使用tex2D对纹理采样。
tex2Dproj会对输入的 uv 坐标进行 透视除法，然后再进行采样。后缀是_PROJ或者proj嘛，自然表面传进来的 uv 坐标是 裁剪空间 下的，所以内部会对其进行透视除法。float depth = SAMPLE_DEPTH_TEXTURE_PROJ(_CameraDepthTexture, i.screenPos);这一点从
SAMPLE_DEPTH_TEXTURE与SAMPLE_DEPTH_TEXTURE_PROJ的定义可以看出，位于 HLSLSupport.cginc 。// Depth texture sampling helpers. // On most platforms you can just sample them, but some (e.g. PSP2) need special handling. // // SAMPLE_DEPTH_TEXTURE(sampler,uv): returns scalar depth // SAMPLE_DEPTH_TEXTURE_PROJ(sampler,uv): projected sample // SAMPLE_DEPTH_TEXTURE_LOD(sampler,uv): sample with LOD level #if defined(SHADER_API_PSP2) && !defined(SHADER_API_PSM) # define SAMPLE_DEPTH_TEXTURE(sampler, uv) (tex2D<float>(sampler, uv)) # define SAMPLE_DEPTH_TEXTURE_PROJ(sampler, uv) (tex2DprojShadow(sampler, uv)) # define SAMPLE_DEPTH_TEXTURE_LOD(sampler, uv) (tex2Dlod<float>(sampler, uv)) # define SAMPLE_RAW_DEPTH_TEXTURE(sampler, uv) SAMPLE_DEPTH_TEXTURE(sampler, uv) # define SAMPLE_RAW_DEPTH_TEXTURE_PROJ(sampler, uv) SAMPLE_DEPTH_TEXTURE_PROJ(sampler, uv) # define SAMPLE_RAW_DEPTH_TEXTURE_LOD(sampler, uv) SAMPLE_DEPTH_TEXTURE_LOD(sampler, uv) #else // Sample depth, just the red component. # define SAMPLE_DEPTH_TEXTURE(sampler, uv) (tex2D(sampler, uv).r) # define SAMPLE_DEPTH_TEXTURE_PROJ(sampler, uv) (tex2Dproj(sampler, uv).r) # define SAMPLE_DEPTH_TEXTURE_LOD(sampler, uv) (tex2Dlod(sampler, uv).r) // Sample depth, all components. # define SAMPLE_RAW_DEPTH_TEXTURE(sampler, uv) (tex2D(sampler, uv)) # define SAMPLE_RAW_DEPTH_TEXTURE_PROJ(sampler, uv) (tex2Dproj(sampler, uv)) # define SAMPLE_RAW_DEPTH_TEXTURE_LOD(sampler, uv) (tex2Dlod(sampler, uv)) #endif // Deprecated; use SAMPLE_DEPTH_TEXTURE & SAMPLE_DEPTH_TEXTURE_PROJ instead #if defined(SHADER_API_PSP2) # define UNITY_SAMPLE_DEPTH(value) (value).r #else # define UNITY_SAMPLE_DEPTH(value) (value).r #endif
- 最后使用
LinearEyeDepth将 NDC 坐标系 中的深度值转换为 观察空间 中的深度值
float eyeDepth = LinearEyeDepth(depth);
LinearEyeDepth 方法的定义位于 UnityCG.cginc 中，具体如下。
// Z buffer to linear 0..1 depth
inline float Linear01Depth( float z )
{
return 1.0 / (_ZBufferParams.x * z + _ZBufferParams.y);
}
// Z buffer to linear depth
inline float LinearEyeDepth( float z )
{
return 1.0 / (_ZBufferParams.z * z + _ZBufferParams.w);
}
2.2.3 获取当前像素的深度值
在 2.1 节的步骤 ② 中，我们需要在护盾 Shader 中获取当前像素的 观察空间 深度值 Zview 。这怎么获取呢？其实也很简单，我们在顶点着色器中，对顶点的 局部 坐标进行 MV 变换并将 z 值乘以 -1 即可得到该 顶点 对应的 观察空间 深度值 Zview ，然后经过 GPU 从顶点着色器到片元着色器的 插值，即可得到当前 像素 对应的 观察空间 深度值 Zview。
有个问题，为什么要乘以 -1 呢？
因为 Unity 中局部坐标系、世界坐标系都是 左手坐标系，而观察空间是 右手坐标系，如果不乘
-1得到的Zview将是个负值，而LinearEyeDepth方法得到的观察空间深度值永远是正值（其值范围为Near ~ Far），所以我们这里需要乘个-1。
当然 Unity 已经帮我们将上述步骤封装成了COMPUTE_EYEDEPTH方法，我们直接使用就好。
COMPUTE_EYEDEPTH(o.screenPos.z);
COMPUTE_EYEDEPTH 的定义位于 UnityCG.cginc 中，具体如下。
#define COMPUTE_EYEDEPTH(o) o = -UnityObjectToViewPos( v.vertex ).z
#define COMPUTE_DEPTH_01 -(UnityObjectToViewPos( v.vertex ).z * _ProjectionParams.w)
3 完整代码
DepthTexCamera.cs
using UnityEngine;
[RequireComponent(typeof(Camera))]
public class DepthTexCamera : MonoBehaviour
{
private Camera m_Camera;
private void Awake()
{
m_Camera = GetComponent<Camera>();
}
private void OnEnable()
{
m_Camera.depthTextureMode |= DepthTextureMode.Depth;
}
private void OnDisable()
{
m_Camera.depthTextureMode &= ~DepthTextureMode.Depth;
}
}
护盾 Shader
Shader "LaoWang/Shield"
{
Properties
{
_Color ("Color", Color) = (0, 0, 0.5, 0.5)
_IntersectColor ("Intersect Color", Color) = (1, 0, 0, 1)
_IntersectPower ("Intesect Power", Range(0, 8)) = 0.2
_RimIntensity ("Rim Intensity", Range(0, 4)) = 2.0
}
SubShader
{
Tags { "RenderType"="Transparent"
"Queue"="Transparent"
"IgnoreProjector"="true"
}
Pass
{
Cull Off
ZWrite Off
Blend SrcAlpha OneMinusSrcAlpha
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
struct appdata
{
float4 vertex : POSITION;
float2 uv : TEXCOORD0;
float3 normal : NORMAL;
};
struct v2f
{
float2 uv : TEXCOORD0;
float4 screenPos : TEXCOORD1;
float3 worldViewDir : TEXCOORD2;
float3 worldNormal : NORMAL;
float4 vertex : SV_POSITION;
};
sampler2D _CameraDepthTexture;
fixed4 _Color;
fixed4 _IntersectColor;
fixed _IntersectPower;
float _RimIntensity;
v2f vert (appdata v)
{
v2f o;
o.vertex = UnityObjectToClipPos(v.vertex);
o.uv = v.uv;
o.screenPos = ComputeScreenPos(o.vertex);
// #define COMPUTE_EYEDEPTH(o) o = -mul( UNITY_MATRIX_MV, v.vertex ).z
COMPUTE_EYEDEPTH(o.screenPos.z); ///< 同上
o.worldNormal = UnityObjectToWorldNormal(v.normal);
o.worldViewDir = UnityWorldSpaceViewDir(mul(unity_ObjectToWorld, v.vertex));
return o;
}
fixed4 frag (v2f i) : SV_Target
{
/// @note 相交光
//float2 wcoord = i.screenPos.xy / i.screenPos.w;
//float depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, wcoord);
float depth = SAMPLE_DEPTH_TEXTURE_PROJ(_CameraDepthTexture, i.screenPos); ///< 同上
float eyeDepth = LinearEyeDepth(depth);
float distance = eyeDepth - i.screenPos.z;
float intersect = (1 - distance) * _IntersectPower;
/// @note 边缘光
float rim = 1.0 - abs(dot(i.worldNormal, normalize(i.worldViewDir)));
rim *= _RimIntensity;
float glow = max(intersect, rim);
return _Color * glow;
}
ENDCG
}
}
}
完整项目
链接：pan.baidu.com/s/1I-HoVsOF…
提取码：4h2o
