这是我参与「第五届青训营 」伴学笔记创作活动的第 15 天 继续学习列存储设计。

ClickHouse存储设计

定义表结构

• 分布式表：不存储数据，用于将查询路由到集群的各个节点。
• • cluster：逻辑集群，由多个节点组成
• • shard_key：指导数据写入分布式表时的分布方式
• 本地表：实际存储数据的表

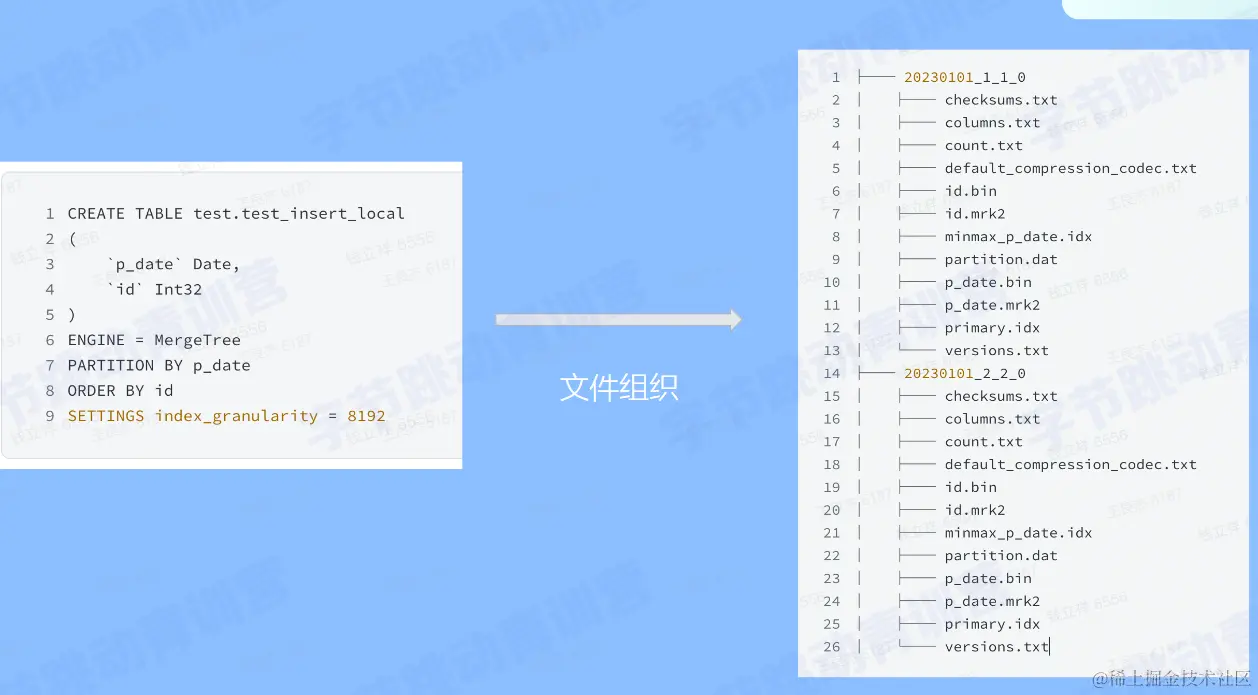

文件结构

part和partition：

• part是物理文件夹的名字
• partition是逻辑结构 part和column：
• 每个column都是一个文件
• 所有的cplumn文件都在自己的part文件下 column和index
• 一个part有一个主键索引
• 每个column都有列索引

索引设计

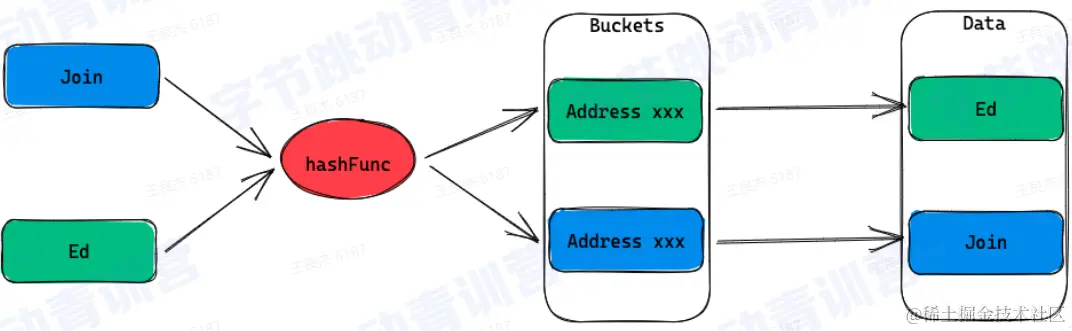

Hash Index： 1、将输入的key通过一个HashFunction映射到一组bucket上 2、每个bucket都包含一个指向一条记录的地址 3、哈希索引在查找的时候只适用于等值比较

B-tree

这是重点内容：

• 数据写入是有序的，支持增删查改
• 每个节点有多个孩子节点
• 每个节点都按照升序排列key值
• 每个key有两个指向左右孩子节点的引用

B+Tree

• 所有的数据都存储在叶子节点，非叶子节点只保存key值
• 叶子节点维护到相邻叶子节点的引用
• 可以通过key值做二分查找，也可以通过叶子节点做顺序访问

区别：

• 对于大数据量，B（B+)-Tree深度太高
• 索引数据量太大，多个列如何平衡查询和存储 ---->LSM-Tree
• OLAP场景写入量非常大，如何优化写入

LSM TREE

Log-structured merge-tree是一种为大吞吐写入场景而设计的数据结构

• 着重优化顺序写入
• 主要数据结构：

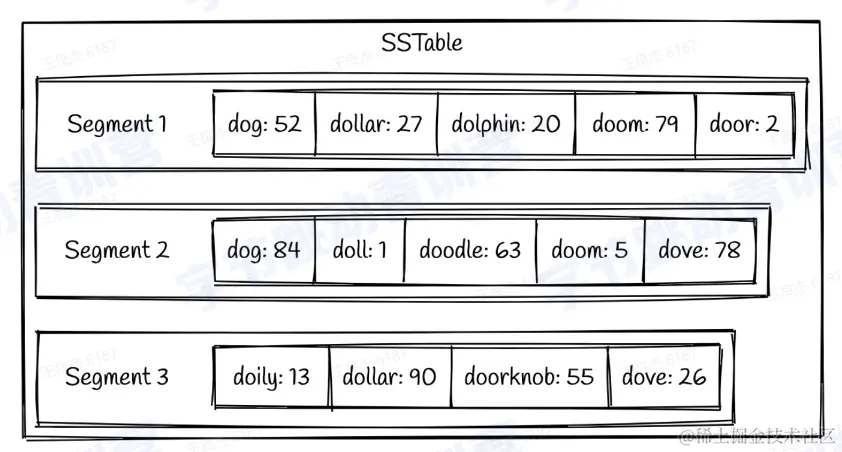

• • 1.SSTables:
• • • 1. Key按顺序存储到文件中，称为segment
• • • 2. 包含多个segment
• • • 3. 每个segment写入磁盘后都是不可更改的，新加的数据只能生成新的segment。

• • 2.Memtable:
• • • 在内存中的数据保存在memtable中，大多数实现都是一颗Binary search tree
• • • 当memtable存储的数据到达一定的阈值时，就会按顺序写入到磁盘。

总结

后续还有数据查询，查询优化等内容需要继续学习。
