一、搭建环境
1.1 安装Keil 5
官网下载：www2.keil.com/mdk5/
百度网盘：pan.baidu.com/s/1T_eF5NDY… 提取码：562z
1.2 下载SDK
官网下载：www.nordicsemi.com/Software-an…
百度网盘：pan.baidu.com/s/1YBe-Mp2q… 提取码：97zh
1.3 安装Nordic Packet
注意：要与SDK版本对应
developer.nordicsemi.com/nRF5_SDK/pi…
官网下载：www.keil.com/dd2/Pack/#/…

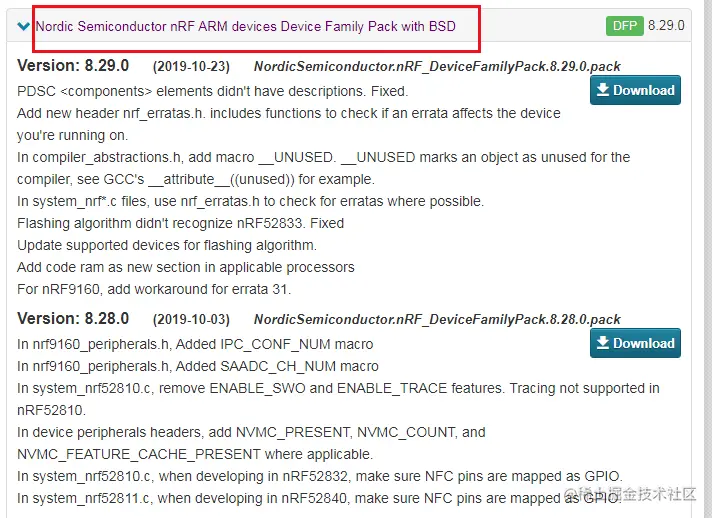

选择 Nordic Semiconductor nRF ARM devices Device Family Pack with BSD
百度网盘：pan.baidu.com/s/1XHUFqTna… 提取码：vgb2

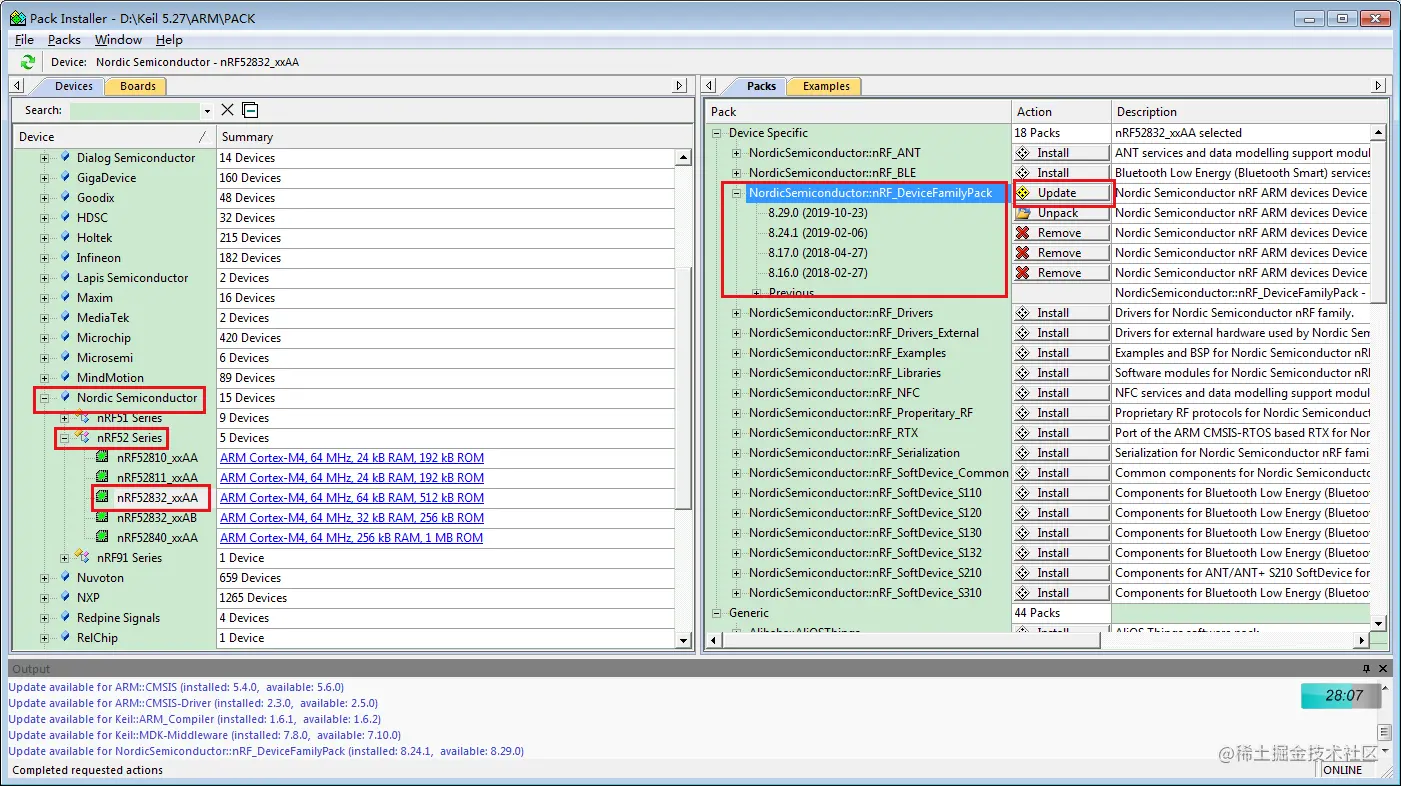

Keil内下载：
1.4 安装ARM CMSIS内核4.5.0
百度网盘：pan.baidu.com/s/1V-magEmE… 提取码：m5n7
1.5 安装协议栈软件nRFgo Studio
官网下载：www.nordicsemi.com/Software-an…
百度网盘：pan.baidu.com/s/1GxBDyzCS… 提取码：qlfj
二、SoftDevice
2.1 命名规则
以 Sxyz 为例，其中 S 表示 Software，各字母的含义如下所示。不同的协议栈的具体描述可见此处。
2.1.1 通用规则
x - 协议栈类型
- 1：BLE stack
- 2：ANT stack
- 3：BLE&ANT stack
y - BLE角色
- 1：peripheral role
- 2：central role
- 3：all roles（central/peripheral/advertiser/observer）
z - 系列芯片
- 0：nRF51 series
- 2：nRF52 series
- 3：misc series 例如 S113 代表的是低功耗 BLE 协议栈，从设备，针对 nRF52805, nRF52810, nRF52811, nRF52820, nRF52832, nRF52833 and nRF52840 系列的 SoC。
2.1.2 特定规则
x - 协议栈类型 同上
yz - 芯片型号
- 40：针对芯片52840 tips: S140是一个大而全的协议栈，包含蓝牙所有功能。

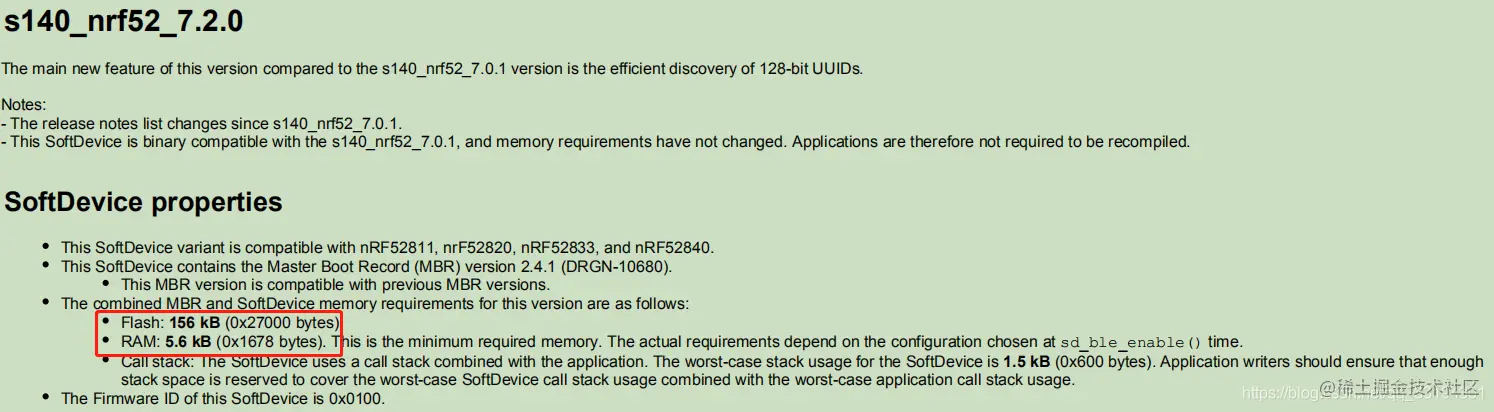

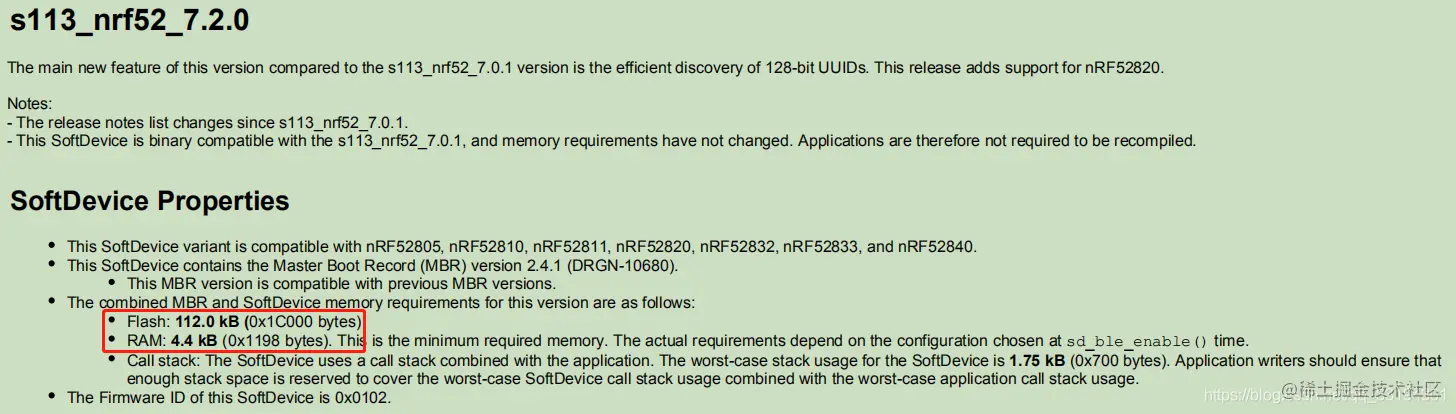

注意不同的softdevice所占用的ROM和RAM是不一样的，具体看其手册S112、S113、S122、S130、S132、S140、S212、S312、S332、S340…

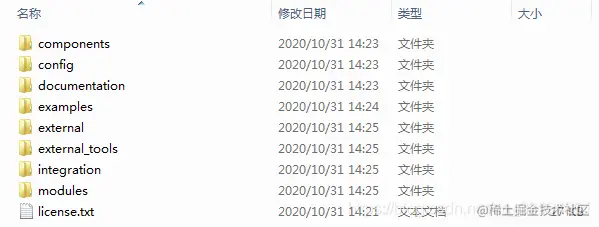

2.2 目录框架
- components：Nordic 开发的各种 SDK，只包含头文件、源文件以及库文件，切勿修改！
- config：不同类型芯片的配置文件。
- documentation：SDK 和不同 softdeviceAPI 的参考文档。
- examples：根据不同传输协议/ BLE 角色/外设等应用场景所设计的例程。此目录很常用。
- external：第三方库或源码。
- external_tools：第三方工具。
- integration：集成旧版本SDK（≤SDK14）的驱动（又称legacy）。
- modules：新版本SDK（>SDK14）驱动nrfx，同时支持nRF5 SDK（用于nRF51/52芯片）以及nRF Connect SDK（支持nRF91/53芯片）。
二、编译

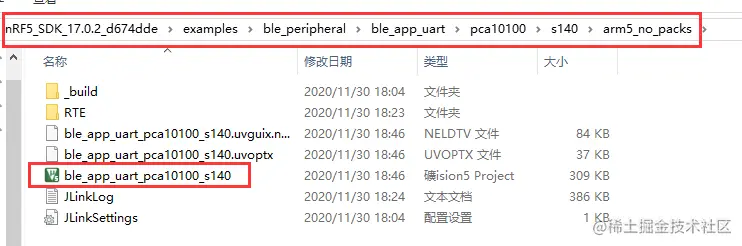

打开BLE从机串口传输示例工程 ble_app_uart
路径：SDK\nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart\pca10100\s140\arm5_no_packs

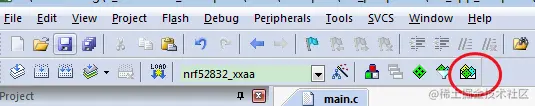

点击按钮进行编译
注意：其他工程编译可能产生缺少micro_ecc_lib_nrf52.lib文件错误时，查看 解决方法：编译NRF52832工程时缺少micro_ecc_lib_nrf52.lib文件
三、烧录

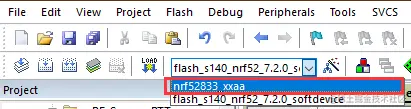

3.1 Keil内烧录

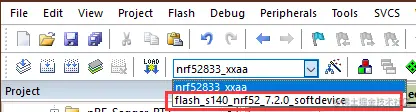

- 先烧录 协议栈
- 再烧录 应用程序

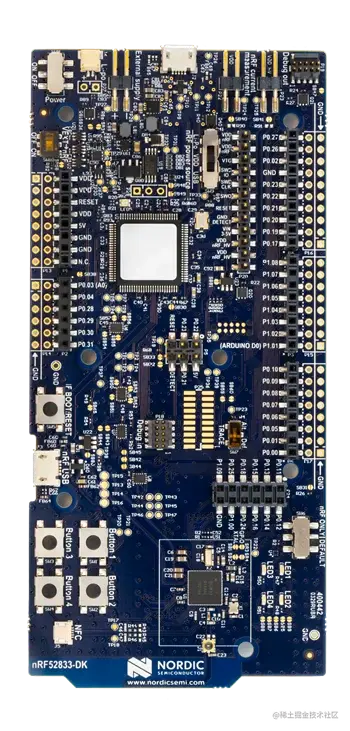

注意：调试过程中可能出现的问题，因为用的是官方的 nRF52833 DK 开发板，需要更新 JLINK 版本
nRF-Command-Line-Tools_10_12_0_Installer.exe 提取码：7lub

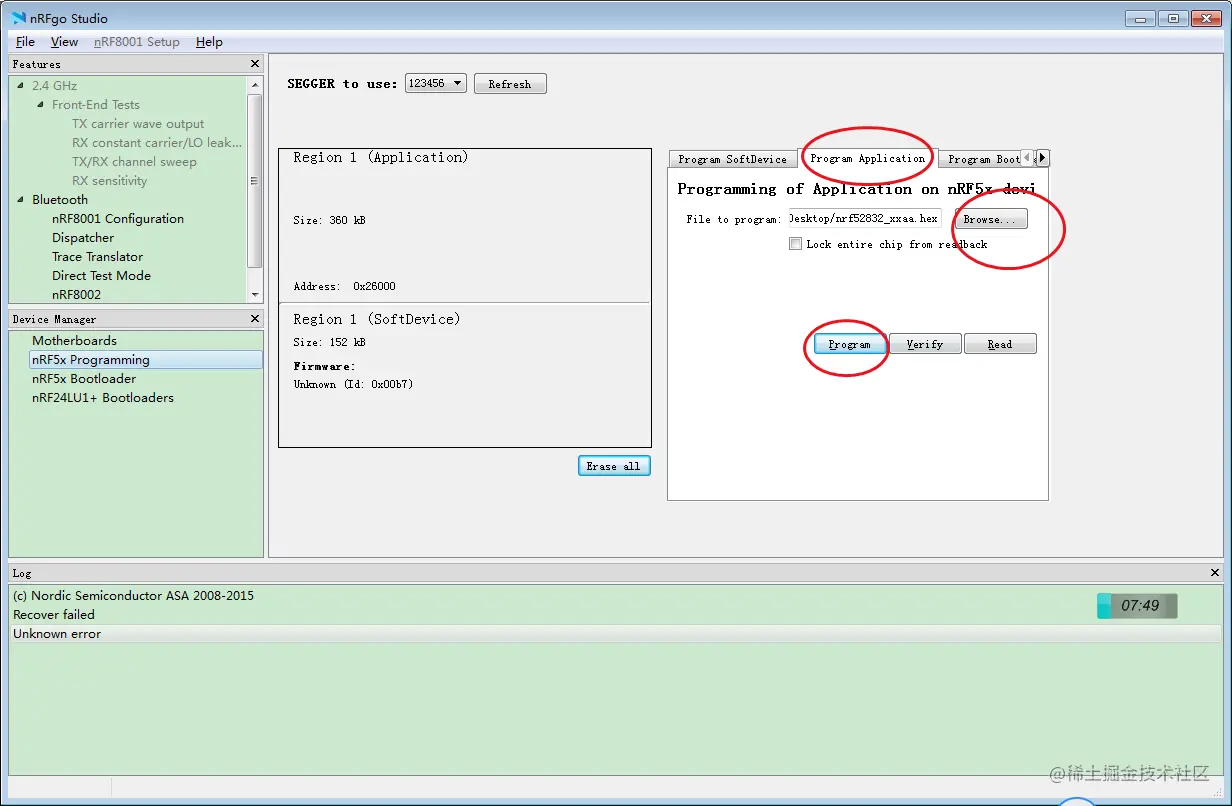

3.2 nRFgo内烧录
- 打开 nRFgo Studio

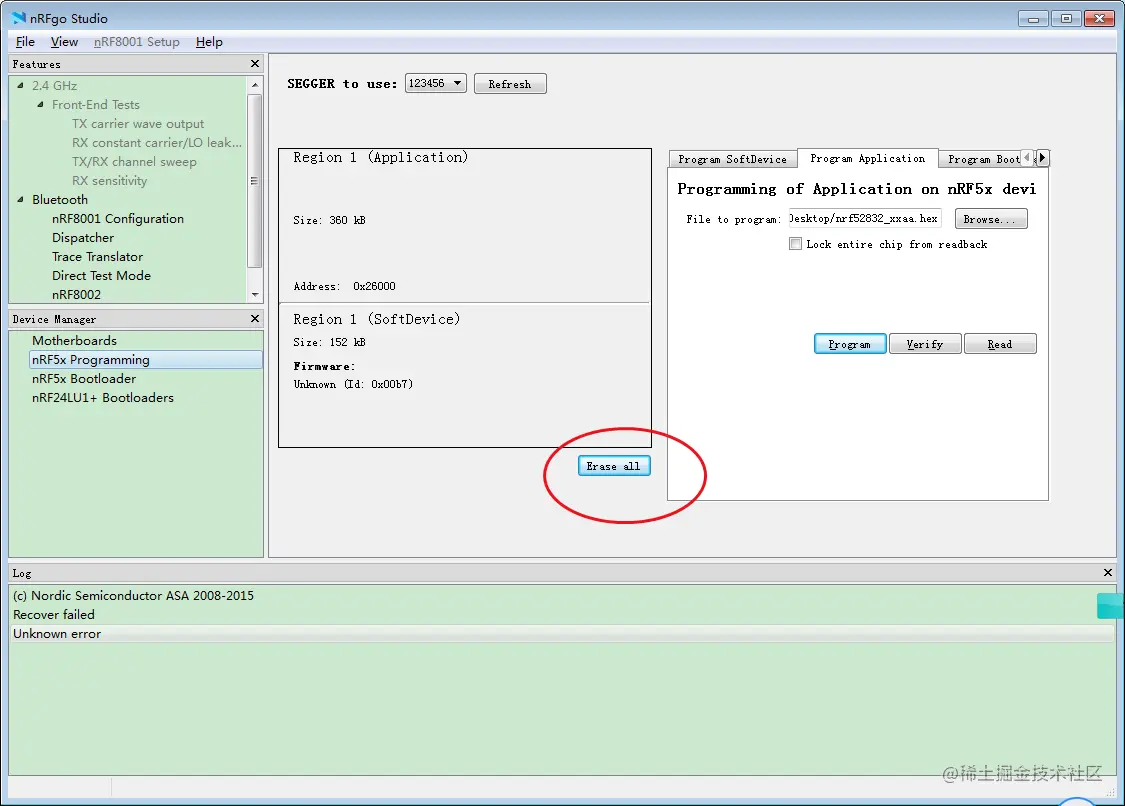

- 如果是第一次烧录，先擦除（可跳过）

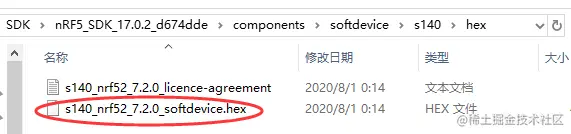

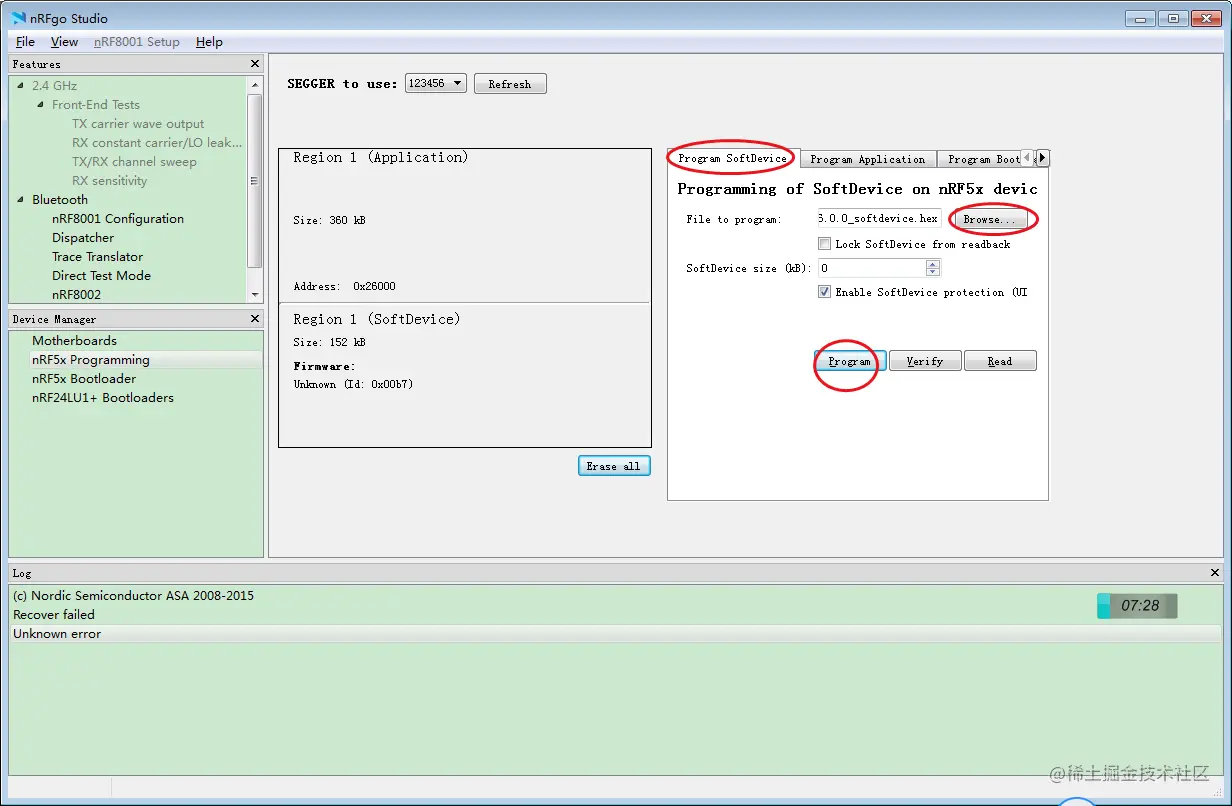

- 烧录协议栈 选择SDK版本对应的协议栈（一般随同SDK一起下载下来） 路径：nRF5_SDK_17.0.2_d674dde\components\softdevice\s140\hex
替换协议栈hex文件

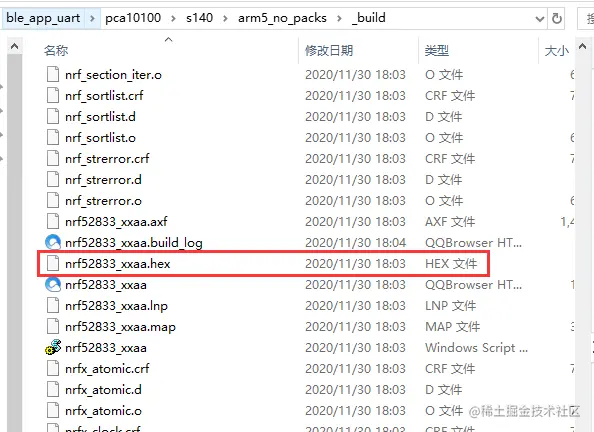

4.烧录应用程序 路径：nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart\pca10100\s140\arm5_no_packs\ _build
• 由 Leung 写于 2020 年 12 月 7 日
• 参考：NORDIC nrf52833使用笔记
