前言

🏄️陆地冲浪板，简称陆冲板，可以在地面上模拟海浪的效果，站上滑板，即可一直滑行了！

图片来源
陆地冲浪板技巧冲浪动作术语还原 - 知乎 (zhihu.com)

前期调研

前期是收集资料阶段，看看有哪些品牌，哪些可以定制的地方。主要搜索渠道知乎、淘宝、B站等。从知乎上了解品牌、陆冲板结构、实用人群等，然后去淘宝看实际商品，B站看看教程！

收集资料

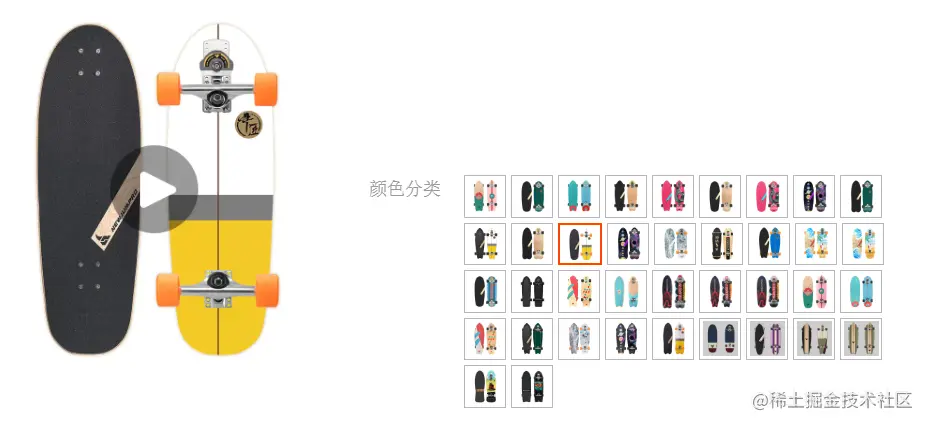

陆冲板的主要品牌有...... 嗯，这里选的是国产品牌 - 牛匠 来作为参考对象！逛一逛淘宝~

从图中我们可以看到

陆冲板有不同的板型
板型有不同尺寸之分
板面的贴图不同
轮子颜色也有不同
和其他品牌相比，在材料、做工、支架等方面也有区别。

这里的定制主要考虑的是板型、板面和轮子颜色✔️

数据收集

模型制作的前期是数据收集阶段。

收集的信息有：

陆冲板的不同板型 - 来自淘宝，选取了五款板型🥚
陆冲板的不同板面 - 来自百度，选取了合适的图片风格🖼️
陆冲板轮子的颜色 - 来自颜色表网站，从中选取颜色~🎨

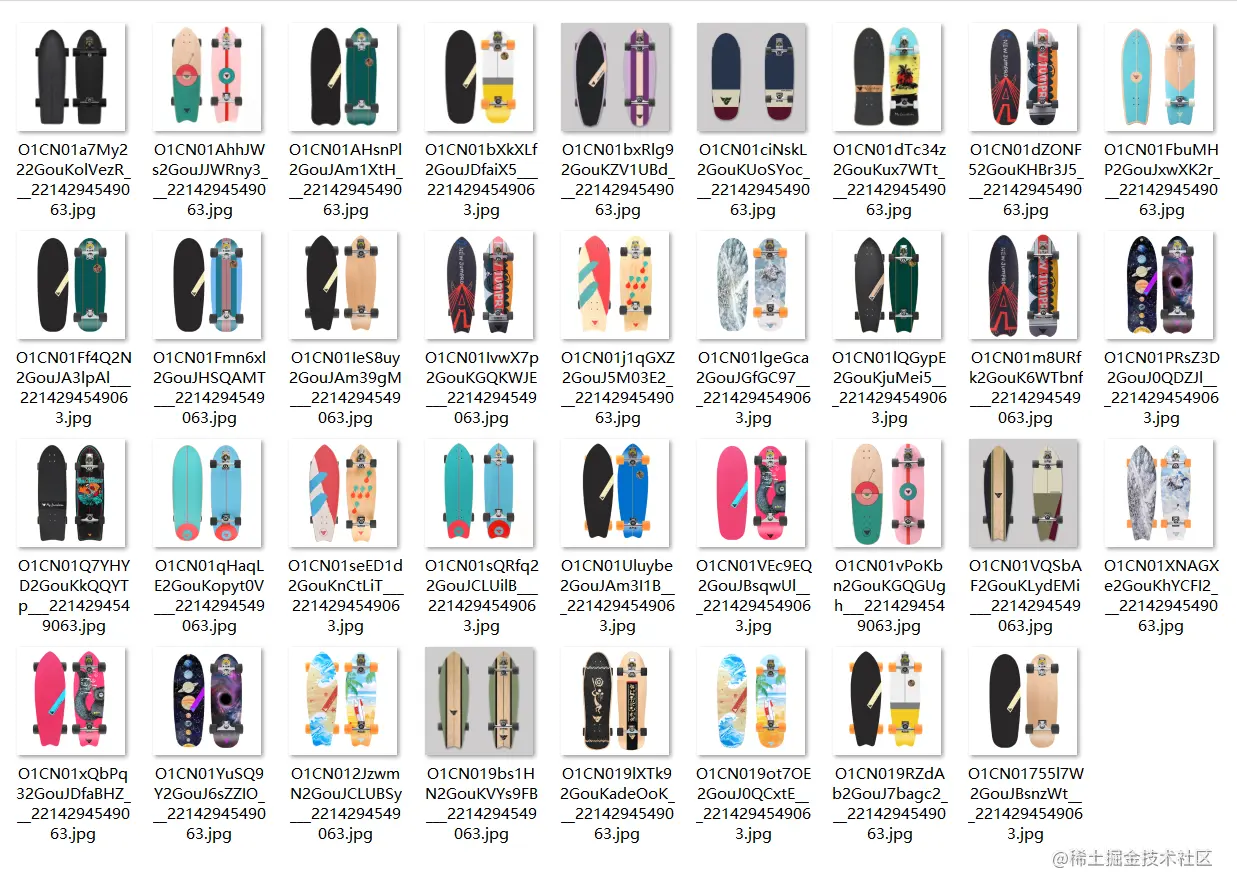

陆冲板图片

来自淘宝，下载的图片

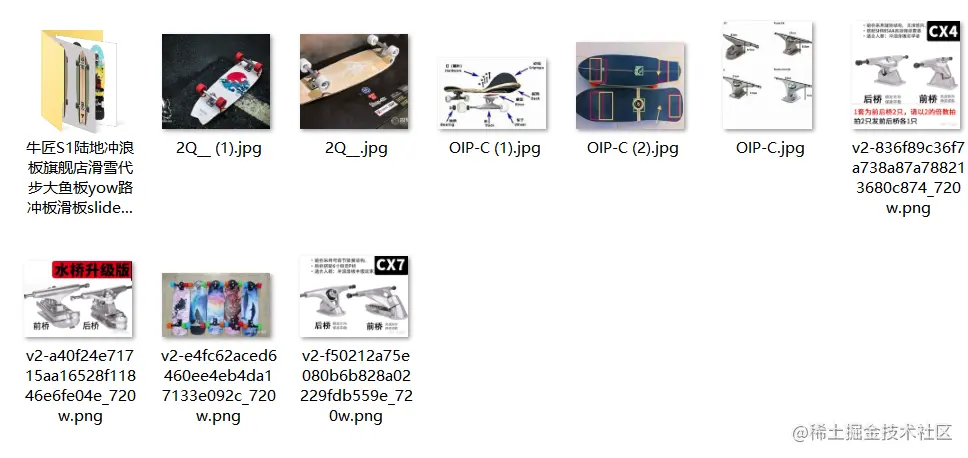

支架图片参考

来自知乎和百度搜索的图片

板面图片来源

www.zmtc.com/bizhi/324.h…
www.bizhizu.cn/bizhi/64648…
搜索内容 - 手机壁纸（考虑到滑板是竖着的，和手机壁纸很配~）

图片处理

PS使用网站

Photopea | Online Photo Editor

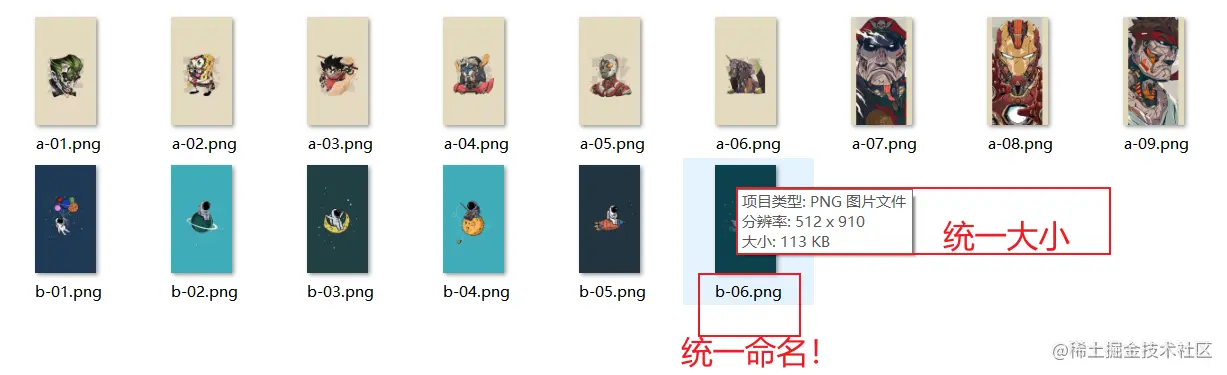

图片处理操作主要是陆冲板的板面素材，因为它们可能不是一样大的，这样直接贴到模型上，会有问题！用PS软件，将这些图片处理成统一大小（尺寸）💯，修改图片的名字，方便程序点击切换图片！

我们共收集了五种板型，为了方便操作和选取，用PS的钢笔工具绘制出板型的形状，也是方便切换板型，这里共绘制了五张png透明图片，程序实现时，将图片顺时针旋转45°✏️，倾斜角度，更有运动效果~

模型制作

模型建立

进入正题！模型制作用的是Blender，先前收集的版式图，先导入到Blender中，然后将他们放大到同一大小，这样制作处理的模型，不会差距太大。

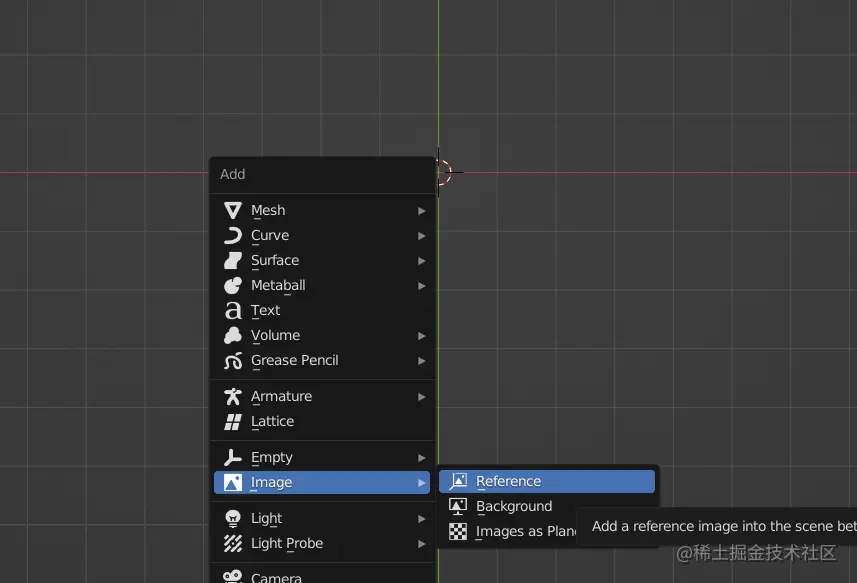

导入图片🖼️

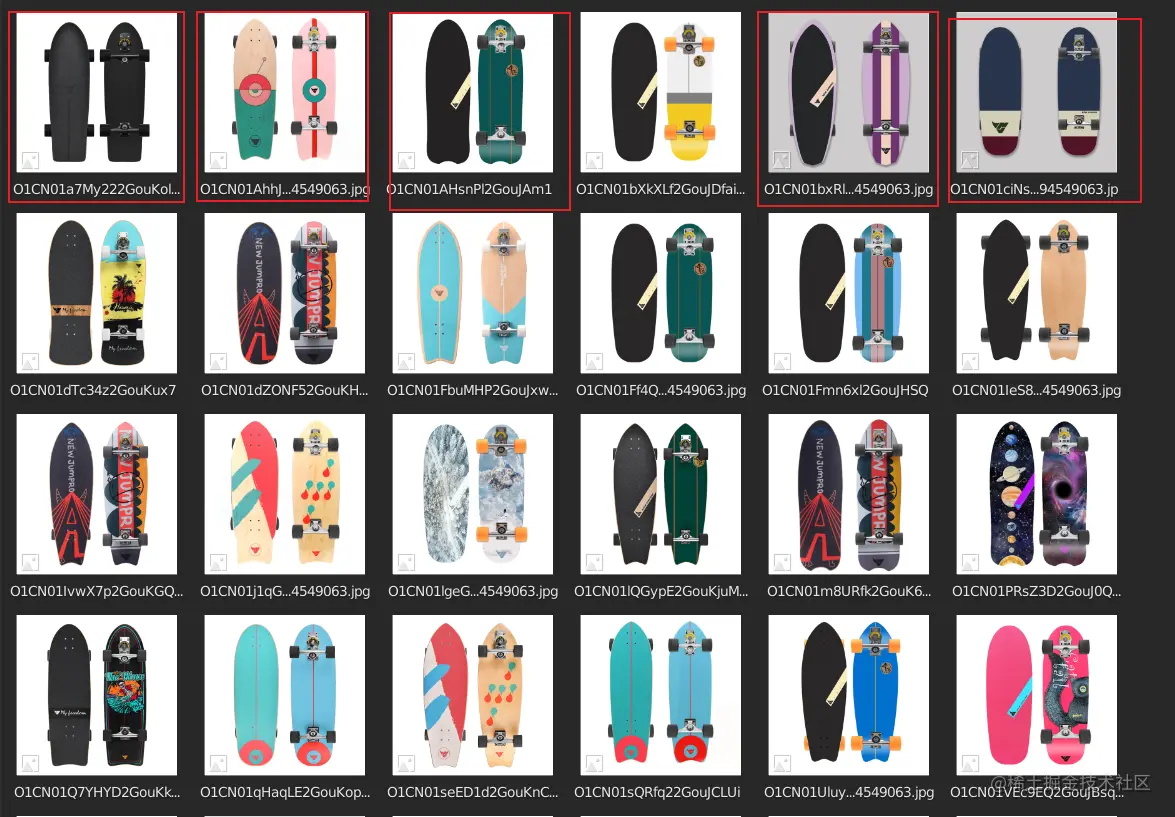

框选出来的，就是要导入的图片，可以看到它们的板头、板尾、外形等有所不同，这就是我们要实现的切换效果。

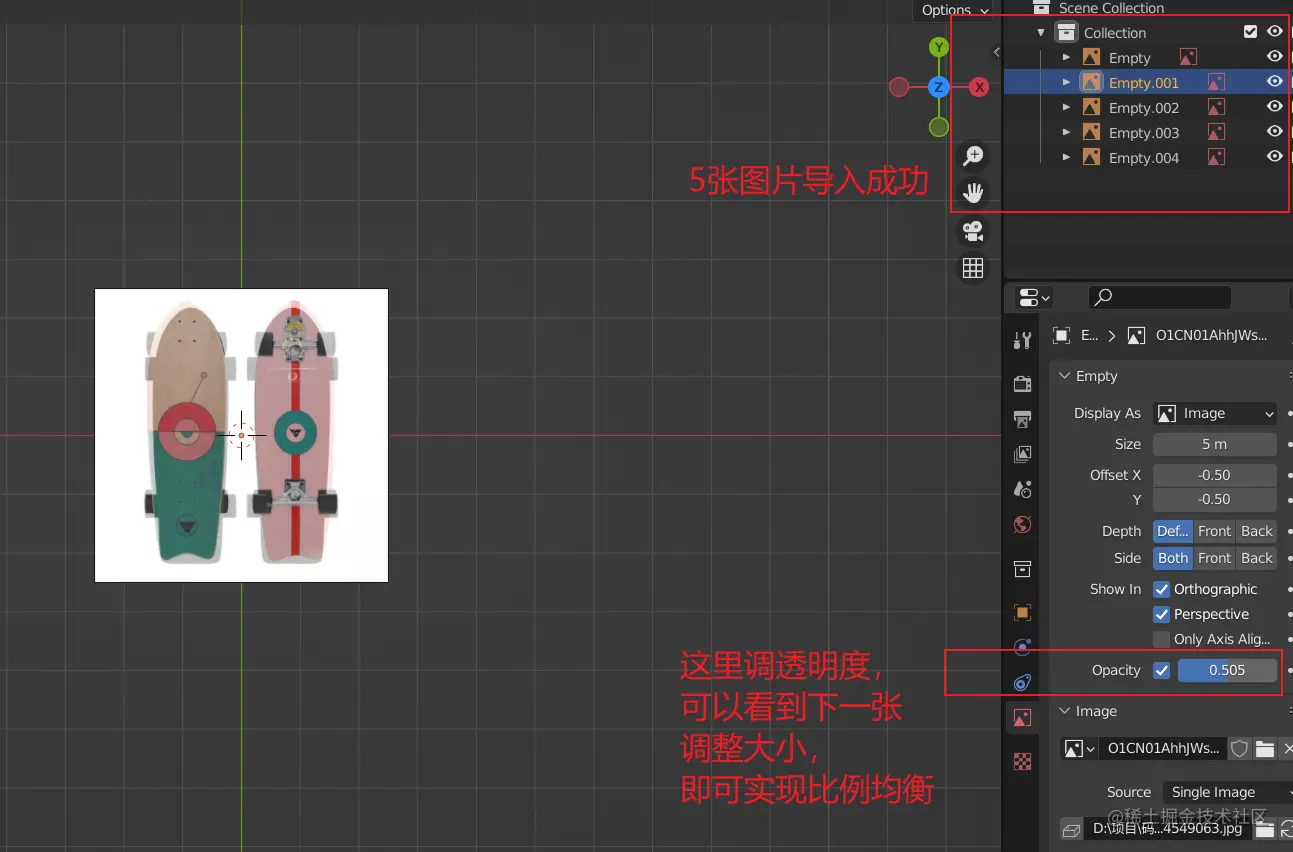

调整比例，这一步，保证了制作模型的大小，不会相差太大，对比标准是图片中滑板的宽度，先保证宽度一致！有了参考图，之后就是依据参考图进行模型制作，因为模型是立体的，还需要其他角度的参考图一起参考！

建立模型，模型主要由三部分组成，板面、支架和轮子，其中支架和轮子可以重复使用，只需要建立板面（5个）的模型即可。建立平面，依据参考图的样子创建板面，整体完成效果如下。

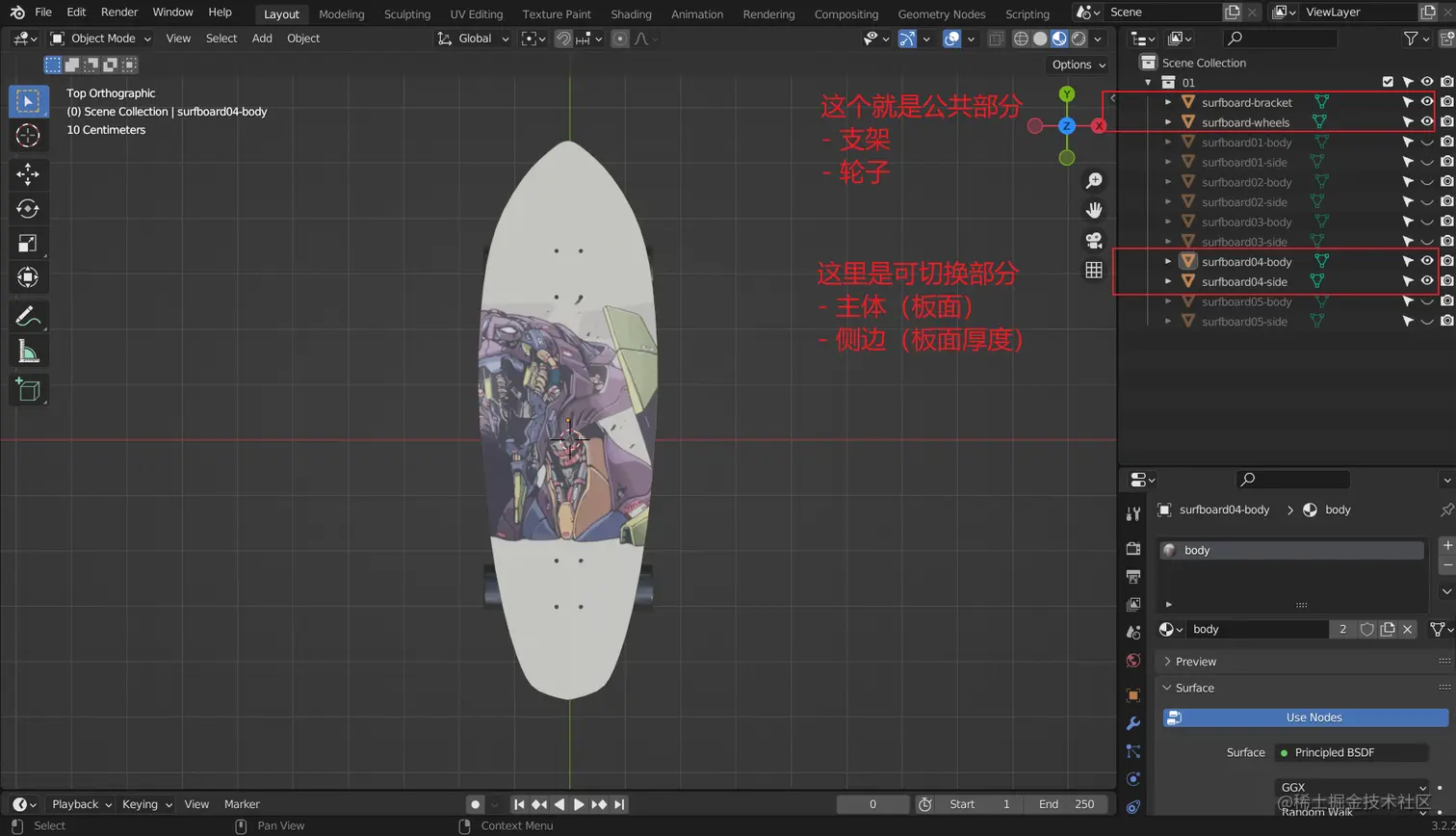

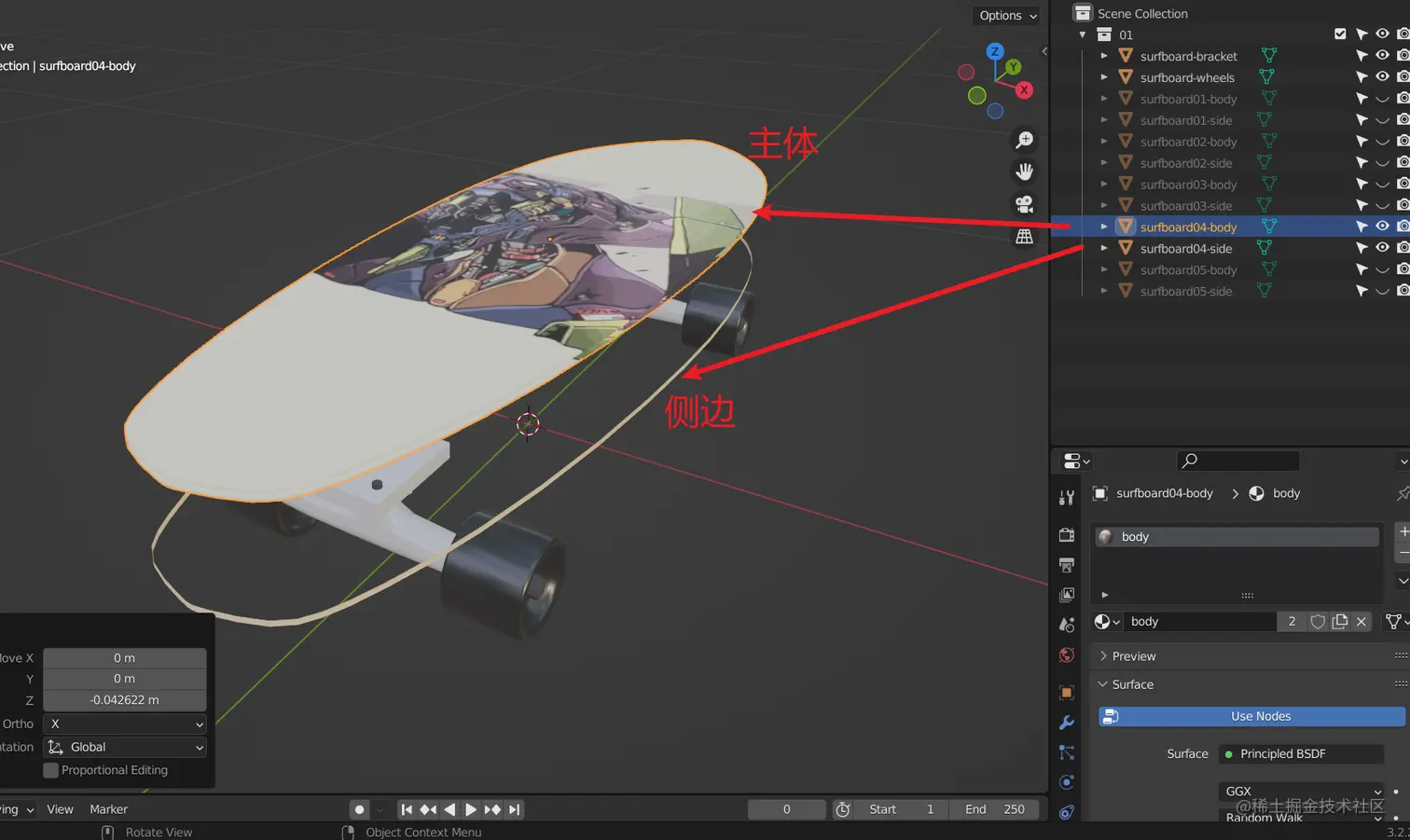

看一下细节部分，为什么要分为两个部分？因为我们切换的部分有板面和板型，切换板面会直接将材质替换，侧边的材质是木纹，不需要替换。同样，切换板型的时候，侧边也需要一起变化，所以分为两个部分。这个在程序中很好实现，一起显示即可！

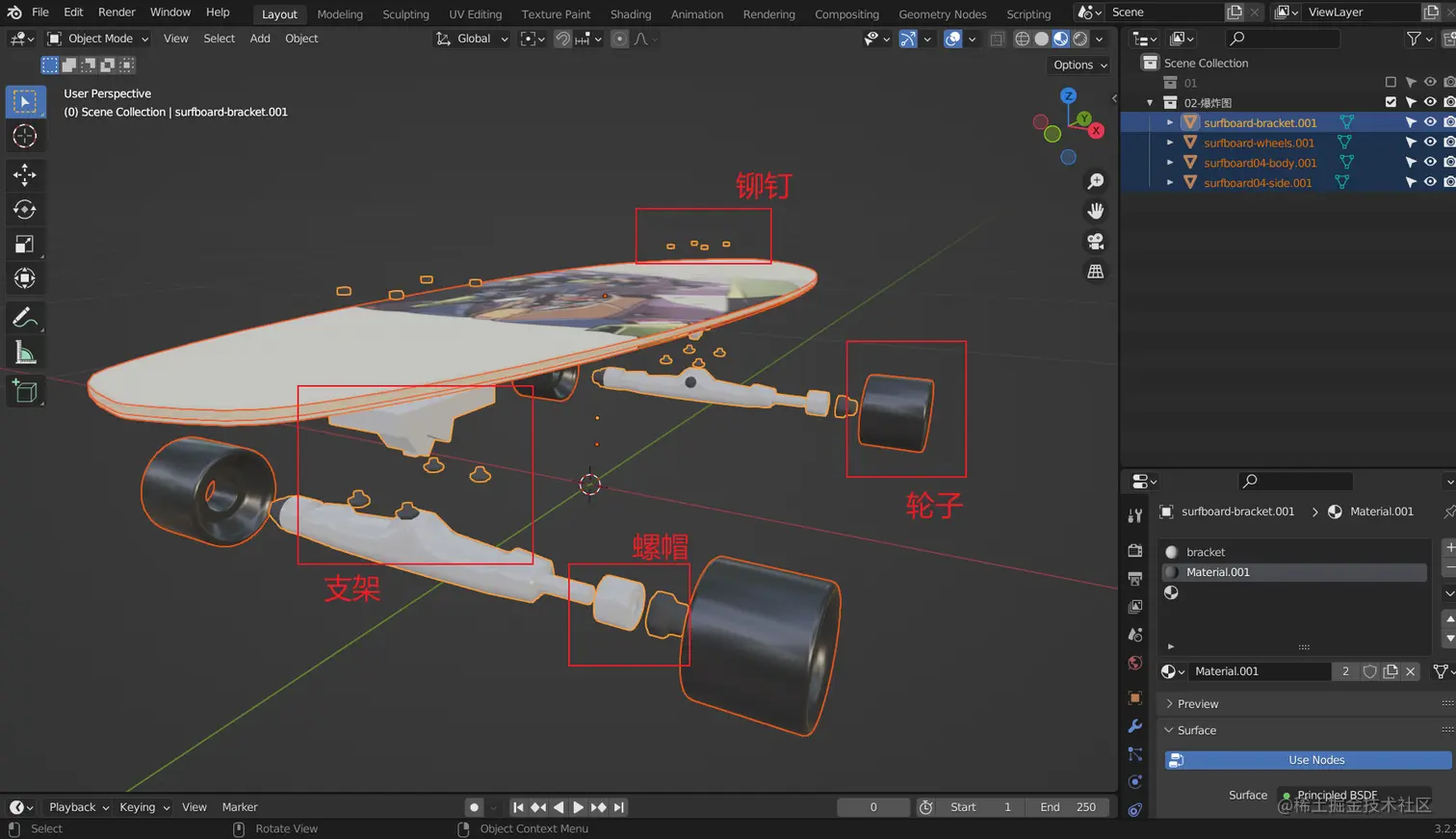

来一张爆炸图💣💥，主要结构部分~

模型贴图

模型贴图，主要是在模型中查看实际效果（大小、位置等效果），我们导出的时候，并不需要导出贴图（在程序中实现，初始化加载一张图片即可），重点是查看板面的贴图效果！

关于板面贴图，我们最主要的任务就是确定模型的UV位置！因为我们切换贴图的时候，贴图的位置、缩放比例就是UV（2维坐标系）决定的！最后导出模型的时候也需要这个坐标系！

什么是UV贴图？

「3D建模」什么是UV贴图和展开？ - 知乎 (zhihu.com)

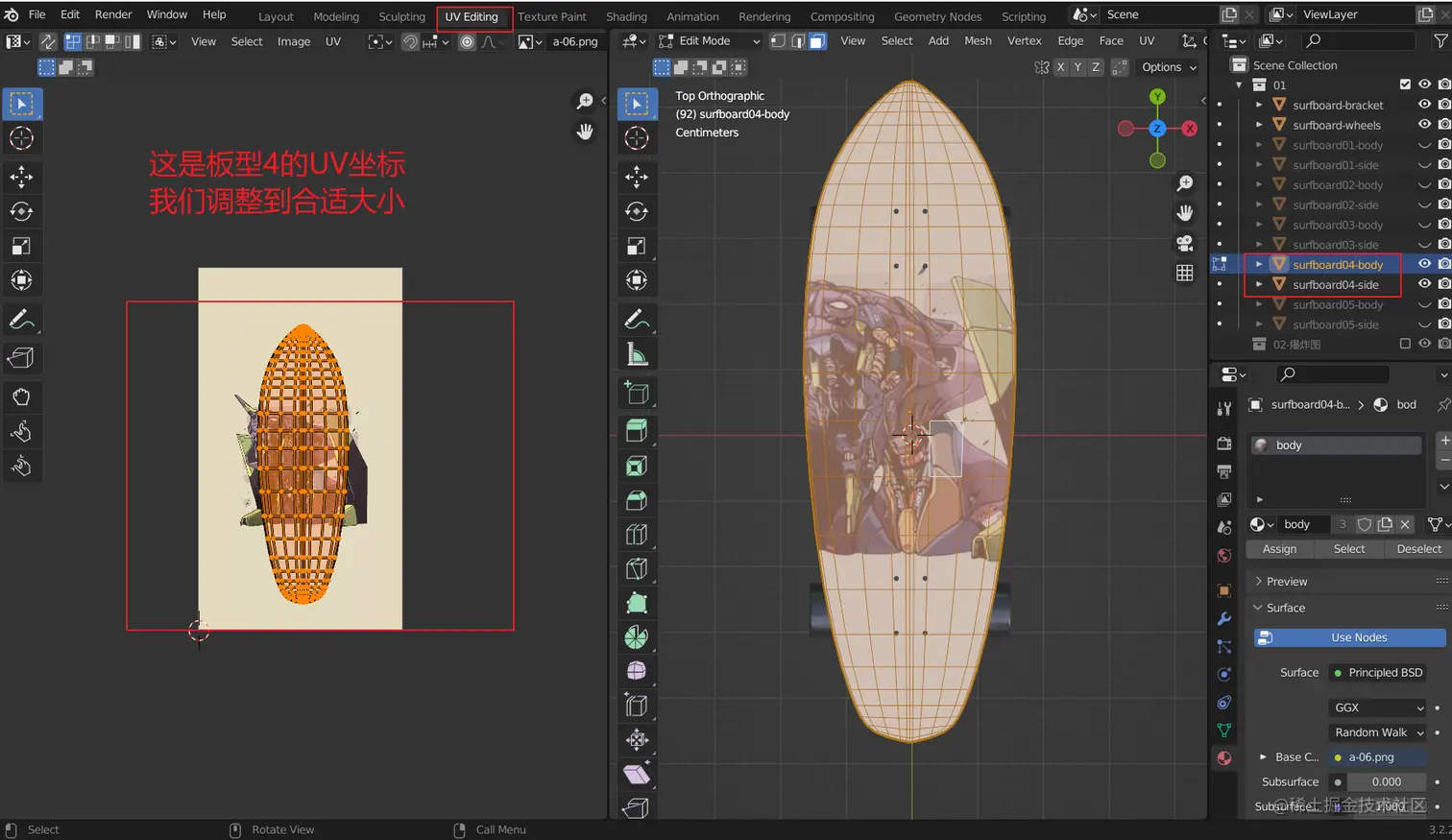

看看板型4的UV

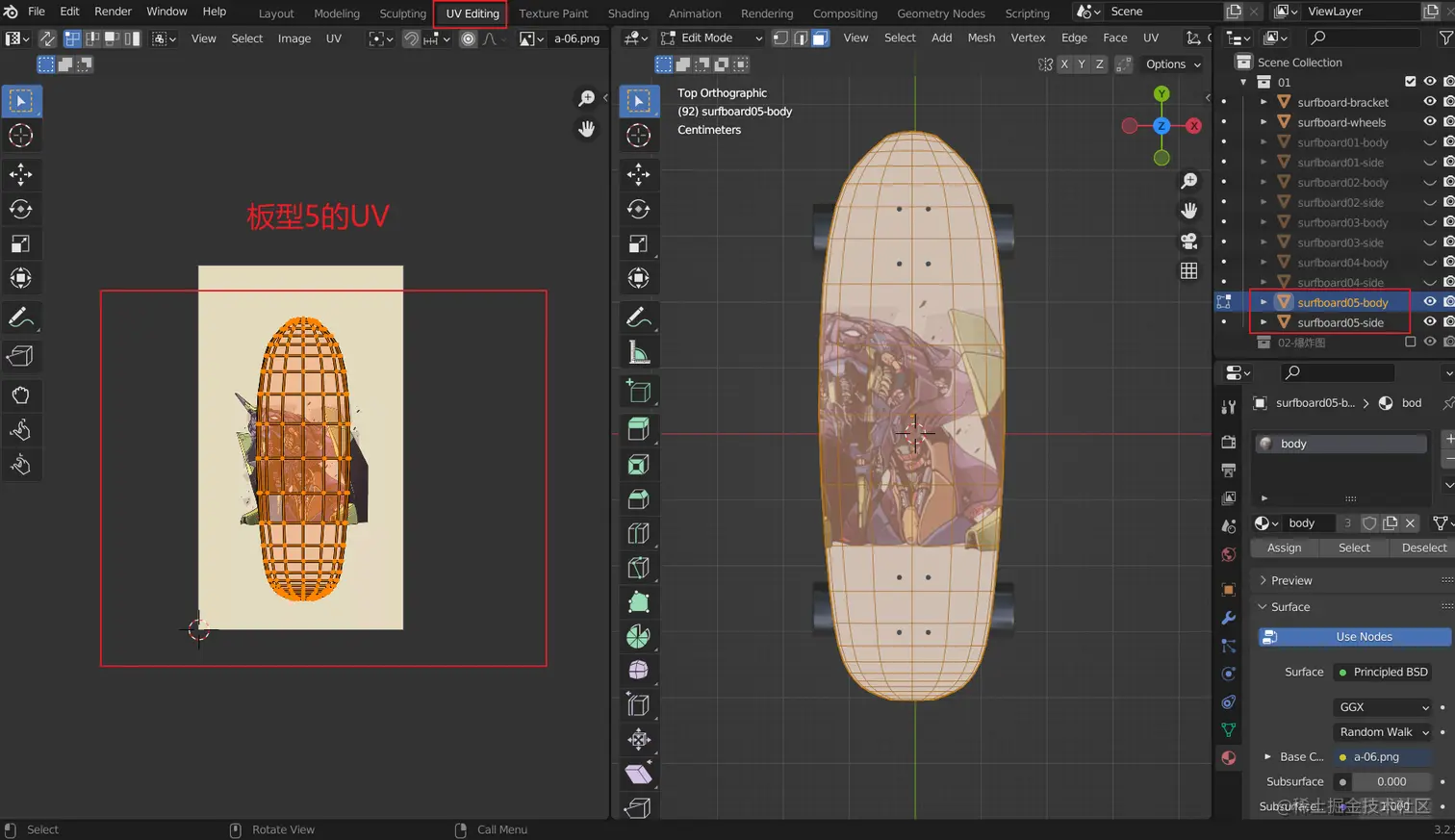

板型5的UV

这里的UV展开方式是从视角展开，从顶视图的角度（俯视）。我们使用一张图来测试模型贴图效果，再根据不同板面模型，调整不同的位置，切换其他图片（先前我们处理过了，把所有图片都设置为同样大小），可以实现同样的效果，就算完成板面切换的功能了！

其他的材质，就好整了，调一下粗糙度、颜色即可！

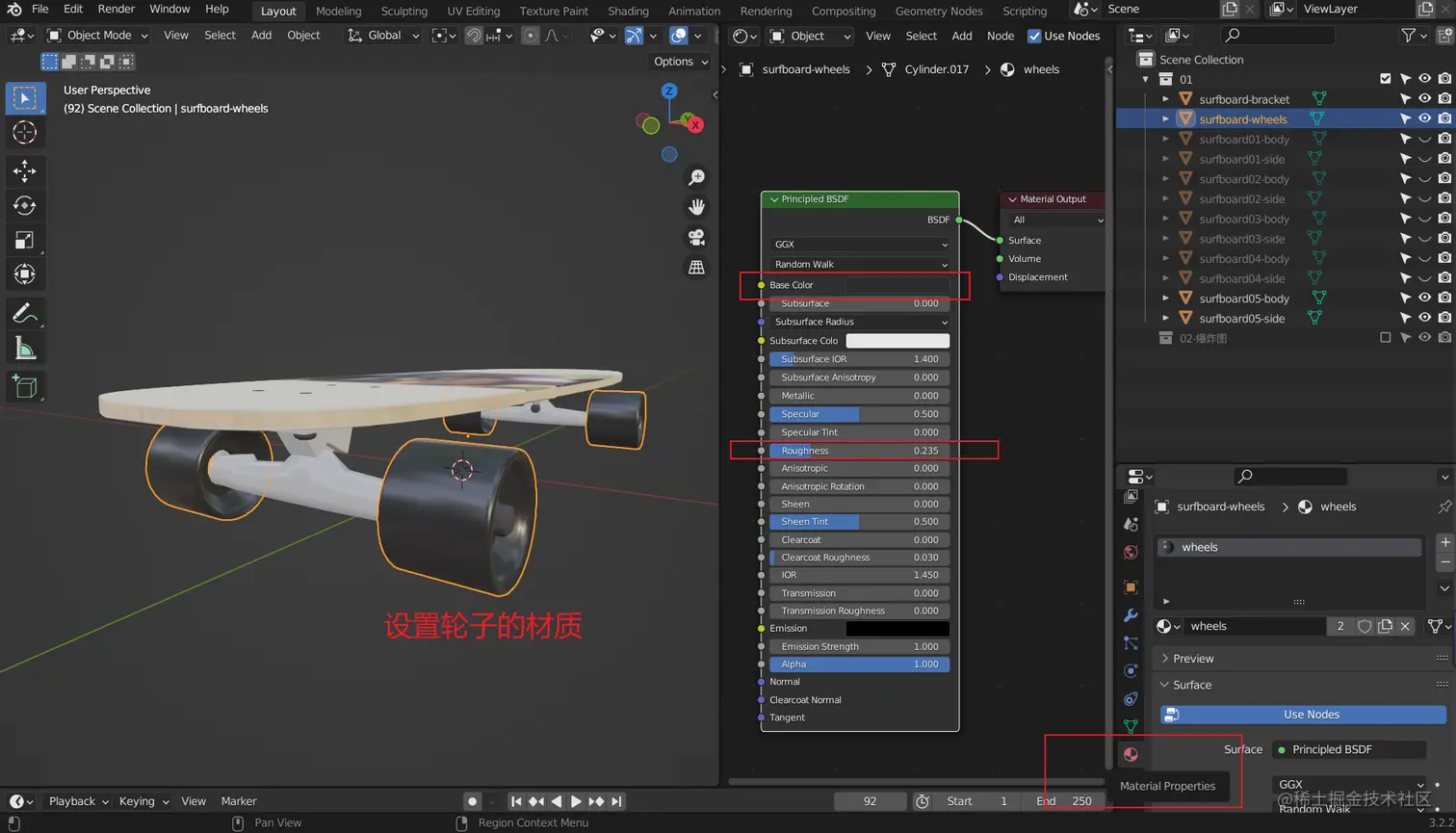

粗糙度🧔🏽可以决定模型表面光滑程度，轮子的粗糙度调低了一些，可以反射部分光线，符合塑料材质特点！

模型导出

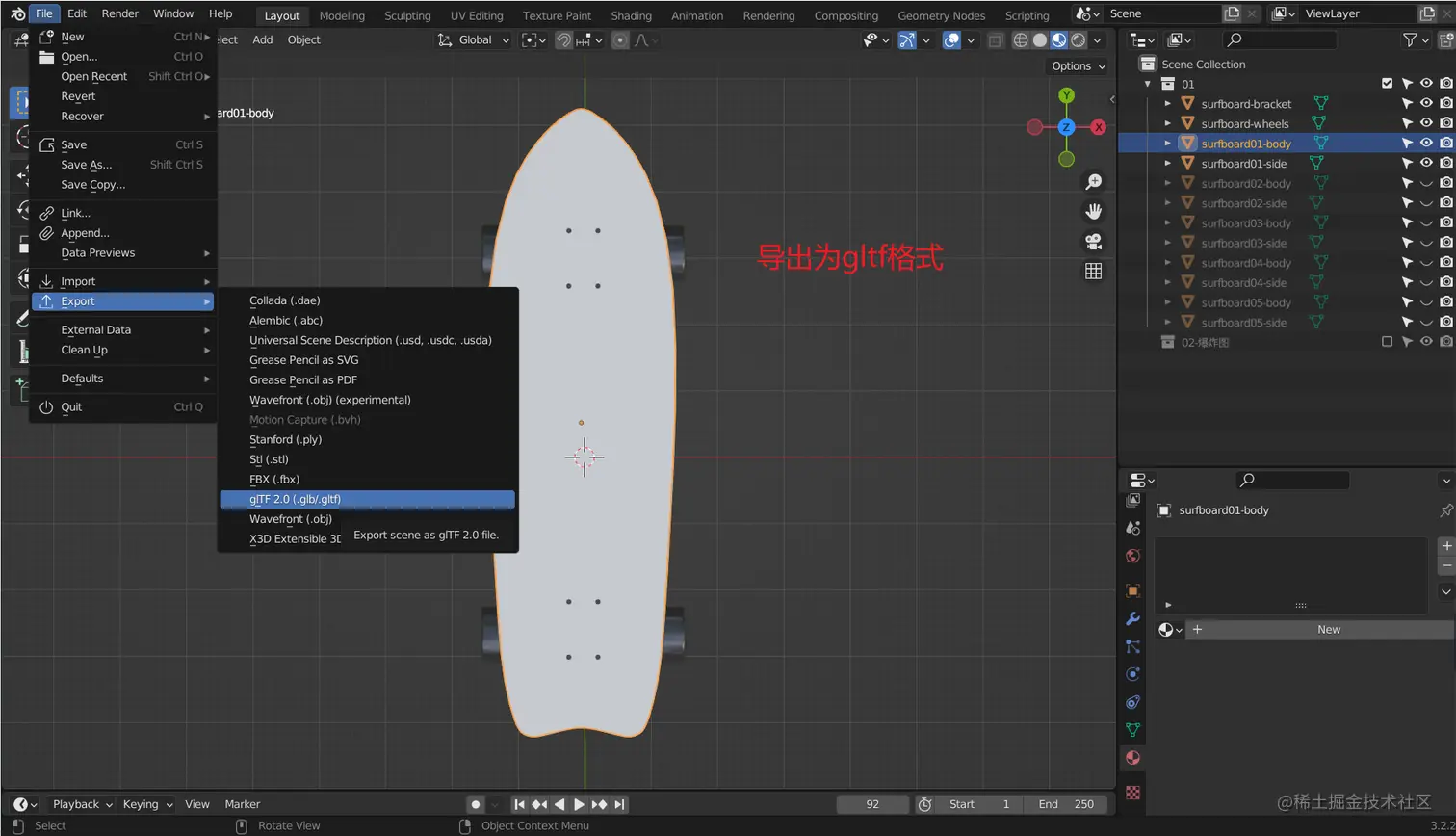

模型导出，将板面的贴图删除，其他部分材质保留（因为不需要改变），即可导出贴图了，导出的格式为gltf，方便后续程序处理（轮子颜色切换、板面贴图切换等）

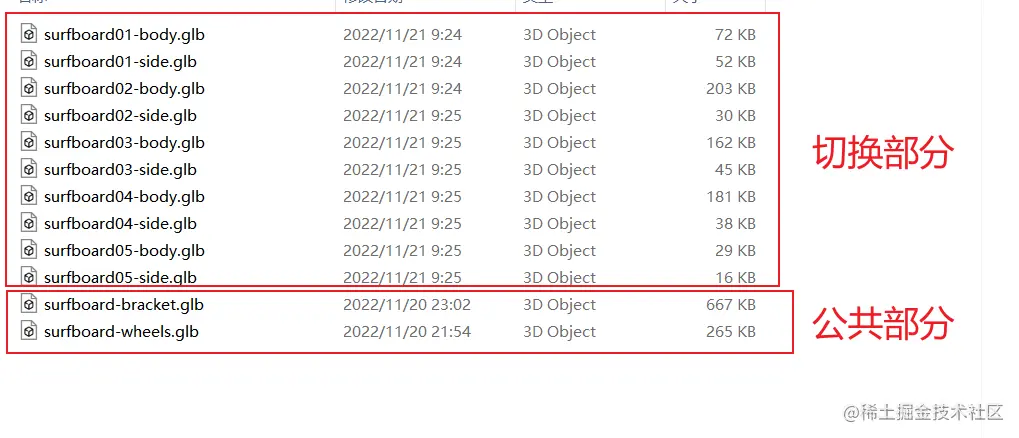

因为我们要实现切换效果，所以需要每个部件单独导出！共计12次。。。最后的输出内容如下。。

代码部分

环境搭建

主要是模型环境和操作界面

模型加载使用的是Three.js（参考官方案例加载gltf模型部分，修改模型路径即可）

scene
camera
renderer
gltfLoader
orbitControls

操作界面使用幽灵按钮👻，点击展开侧边页面，考虑到不同尺寸设备下的用户体验，使用百分比布局（50%），在小尺寸下，宽度变小，图片变大，有利于操作。

可选内容有板型、板面、和轮滑，分为三部分，多出部分可以滑动，主色调为红色，选中状态添加红色边框，红色是生命的象征❤️，结合滑板，更有运动风格~ 在文字部分添加icon，更直观展现文字内容。

代码细节部分，我们展开部分占据页面整体宽度的50%，在Three.js的场景部分也要进行相应的调整，这样模型就会显示在画面中间！我们使用个变量 - isCustomize，如果点击按钮，即是进入定制效果，相应的它的绘制窗口就缩小一半。


window.addEventListener("resize", resize);

function resize() {
  (camera.aspect =
    window.innerWidth / (state.isCustomize ? 2 : 1) / window.innerHeight),
    camera.updateProjectionMatrix();

  renderer.setSize(
    window.innerWidth / (state.isCustomize ? 2 : 1),
    window.innerHeight
  );
}

板型切换

主要使用排他法💨，点击的显示，其他模型隐藏。

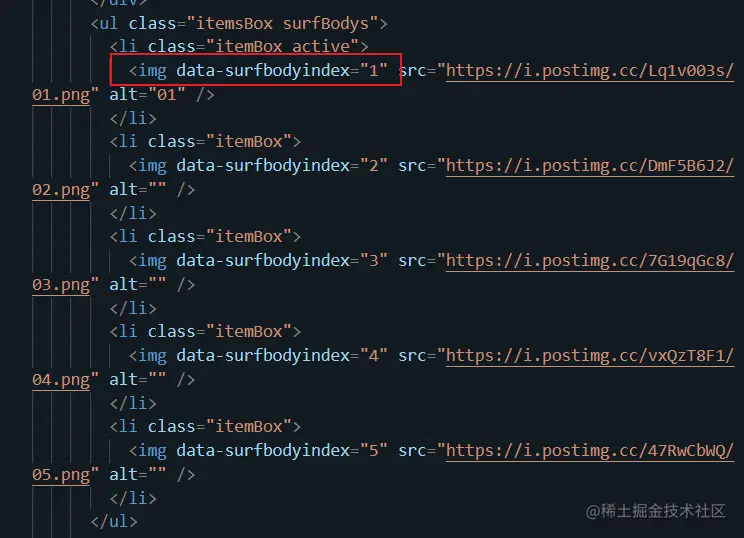

在切换板型的img上，添加data属性，点击时候对模型进行查找即可！


// 可选版型

surfBodys.forEach((item) => {
  item.addEventListener("click", (e) => {
    audio.play();

    surfBodys.forEach((item) => {
      item.classList.remove("active");
    });

    item.classList.add("active");

    // 加载对应的模型。。
    state.handleSurfBodyIndex = e.target.dataset.surfbodyindex;

    // 分两次查找，因为我们有板面的主体和侧边。。（body，side）
    // 显示为true，其他为false
    Object.entries(theModel.surfBodys).forEach((value) => {
      value[1].visible = false;

      if (e.target.dataset.surfbodyindex === value[0]) {
        value[1].visible = true;
        handleSurfBodyMtl(value[1]);
      }
    });

    Object.entries(theModel.surfSides).forEach((value) => {
      value[1].visible = false;

      if (e.target.dataset.surfbodyindex === value[0]) {
        value[1].visible = true;
      }
    });
  });
});

板面切换

切换板面，主要是切换它的贴图！我们直接传递图片的src地址即可！

我们写一个处理贴图的方法，修改贴图🖼️

function handleSurfBodyMtl(gltf) {

// 这里设置传进来的贴图 - state.handleSurfBodyMtl这个就是图片地址。。
// 设置水平垂直平铺。
  let txt = new THREE.TextureLoader().load(state.handleSurfBodyMtl);
  txt.wrapS = THREE.RepeatWrapping;
  txt.wrapT = THREE.RepeatWrapping;

// 设置后，图片不会出现模糊效果
  txt.anisotropy = 16;

  // 调试过程中，出现的问题（查看源码得知。。。）
  // 为什么图像会反转，这里要设置 flipY 为false！！！
  // txt.rotation = Math.PI;
  txt.flipY = false;

  // OK，把设置好的图片放到模型上！
  gltf.traverse((item) => {
    if (item.isMesh) {
      item.material = new THREE.MeshPhongMaterial({
        map: txt,
      });
    }
  });
}

滑轮切换

轮滑的颜色修改需要作用在它本身的材质上（我们在Blender中设置过了！）我们打印一下！

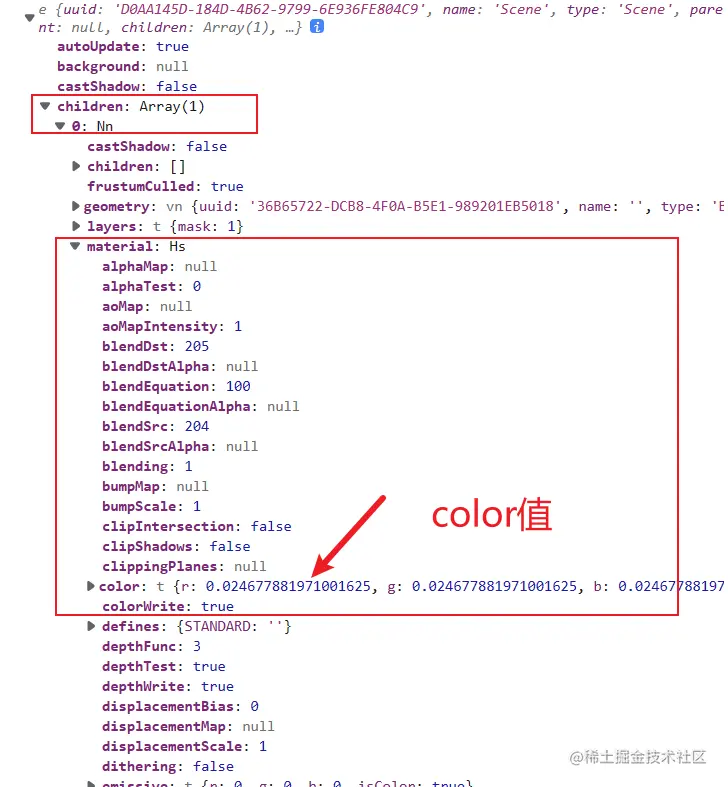

这是轮子模型加载后打印出来的！可以看到它的材质以及颜色！我们要做的就是修改它的颜色！

定义一个theModel对象，将每次获取到的模型都放进去（板面、板型、轮子等，前面用的也是同样的方法，可以这样理解，这个theModel就是实际在场景中展示的部分，我们切换模型，修改的也是theModel中存储的模型，前面我们创建的模型都是在获取模型时候用的，然后放入theModel中！）

加载轮子模型，放到theModel中了！

  // wheels
  loader.load( path + models.wheels, (gltf) => {
    theModel.wheels = gltf.scene;

    scene.add(gltf.scene);
  });

修改轮子颜色🎨！

// 定义轮子颜色
const wheelsColor = [
  "#CD5C5C", //红
  "#F08080",
  "#FF0000",

  "#ADFF2F", //绿
  "#00FF00",
  "#98FB98",

  "#FF4500", //黄
  "#FFA500",
  "#FFFF00",

  "#D8BFD8", //粉
  "#DA70D6",
  "#FF00FF",

  "#00BFFF", //蓝
  "#0000FF",
  "#191970",

  "#DCDCDC", //灰
  "#778899",
  "#000000",
];

// 添加到dom，添加data属性
// 可选颜色
let wheelsContent = "";
wheelsColor.forEach((item, index) => {
  wheelsContent += `<li class="itemBox ${
    index === wheelsColor.length - 1 ? "active" : ""
  }" style='background: ${item}' data-color='${item}'></li>`;
});


// 修改轮子颜色！
wheelsItems.forEach((item) => {
  item.addEventListener("click", (e) => {
    // 改变轮子颜色！

    wheelsItems.forEach((item) => {
      item.classList.remove("active");
    });
    item.classList.add("active");

    audio.play();

    // 这是引用 - 直接就修改了！！！
    console.log(theModel.wheels.children[0].material, 'wheel----')
    const wheelsMtl = theModel.wheels.children[0].material;
    wheelsMtl.color = new THREE.Color(e.target.dataset.color);
  });
});

码上掘金

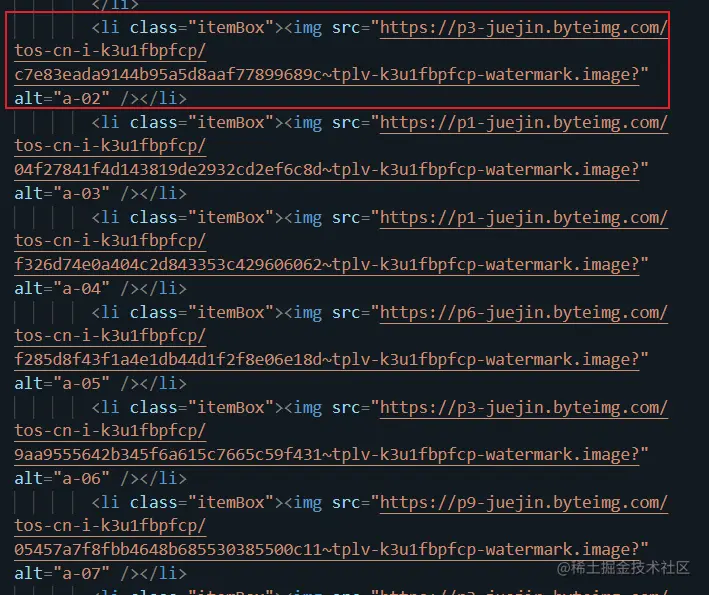

最后就是上线了~ 模型先放到github上，用于获取模型，图片放在掘金的草稿箱里，，，可以获取图片。。。

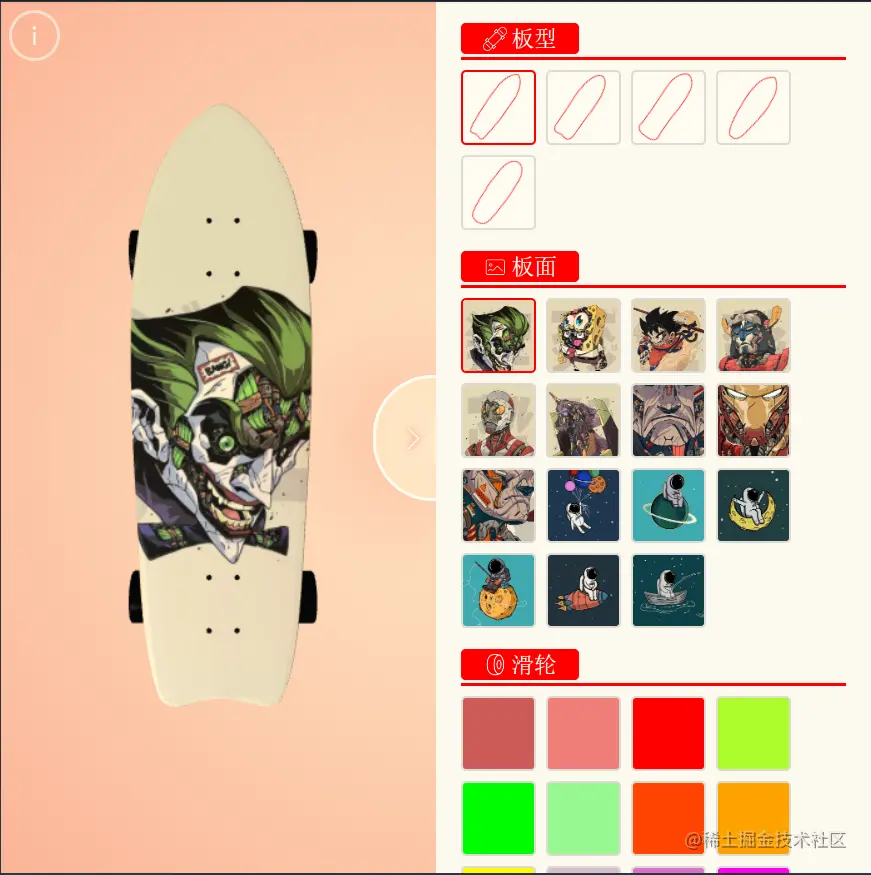

最终的效果如下😎~

总结

思考过程经历了前期调研 - 数据收集 - 图片处理 - 模型制作 - 代码部分 - 上线，很像产品生产过程，总结一下还是很有收获的。

前期调研考虑到了从网站获取用户及产品的信息资料，了解可以定制的内容以及关于陆地冲浪板的基本介绍
数据收集方面，利用淘宝平台获取图片信息，分析板面的应用风格，收集对应的素材图片。利用百度、知乎等，获取模型相关的细节图片，将素材分为不同的文件夹，方便浏览
图片处理阶段应用了PS，考虑到图片与模型的应用细节，提前处理图片大小和命名
模型的分层导出，是本次最主要的收获，将主体和侧边分为两个部分，可以更好的完成交互任务
代码部分和上线最大的收获是，掘金也可以当图库。。。
借助Blender和Threejs实现了陆冲板的定制效果还是很😎的，继续练习Blender和JS~。

带着我们的滑板一起溜达溜达~~
