BMQ和RocketMQ | 青训营笔记

HelliWrold1
114 阅读3分钟

这是我参与「第五届青训营 」笔记创作活动的第15天

只不过是字节给我的任务罢了

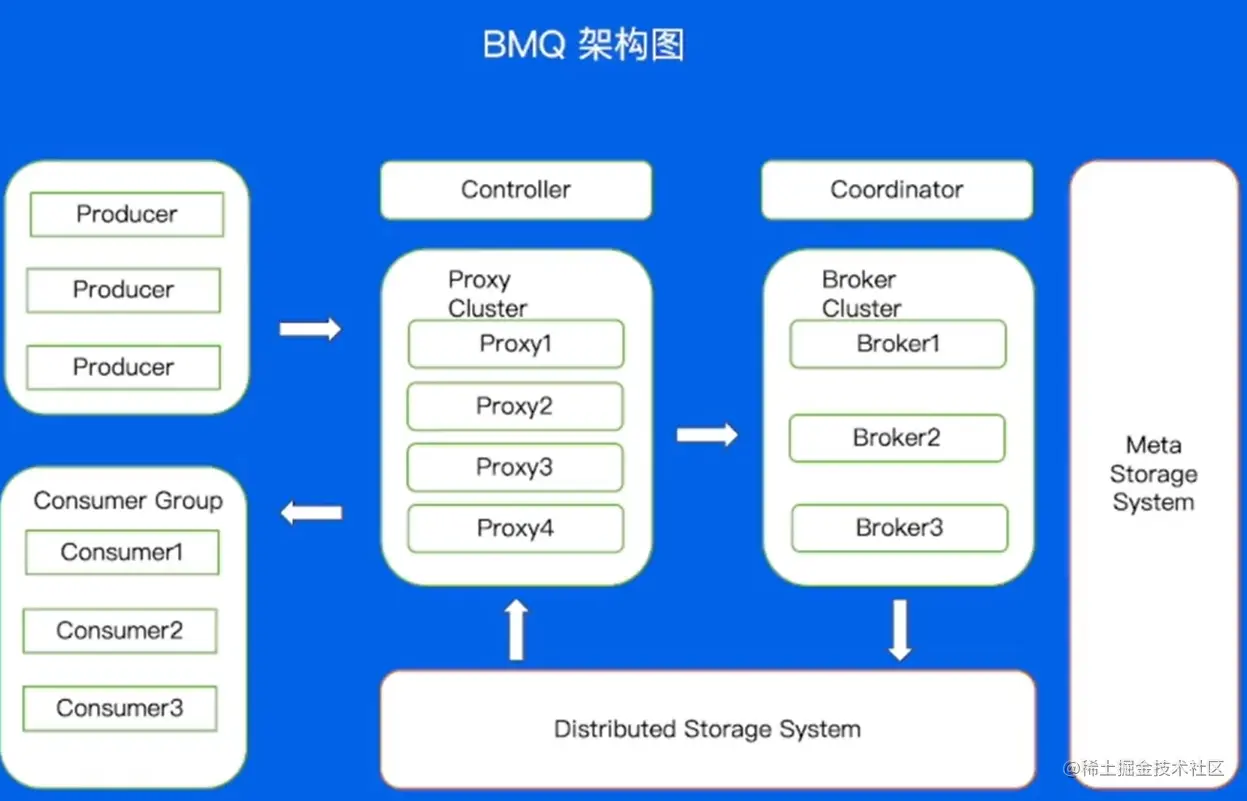

BMQ

兼容Kafka协议，存算分离，云原生消息队列

Controller与Coordinator分离，增加Proxy


运维操作上BMQ在重启、替换、扩缩容上的性能均优于Kafka

HDFS写文件流程

随机选择一定数量的DataNode进行写入

Client-->DataNode-->Client

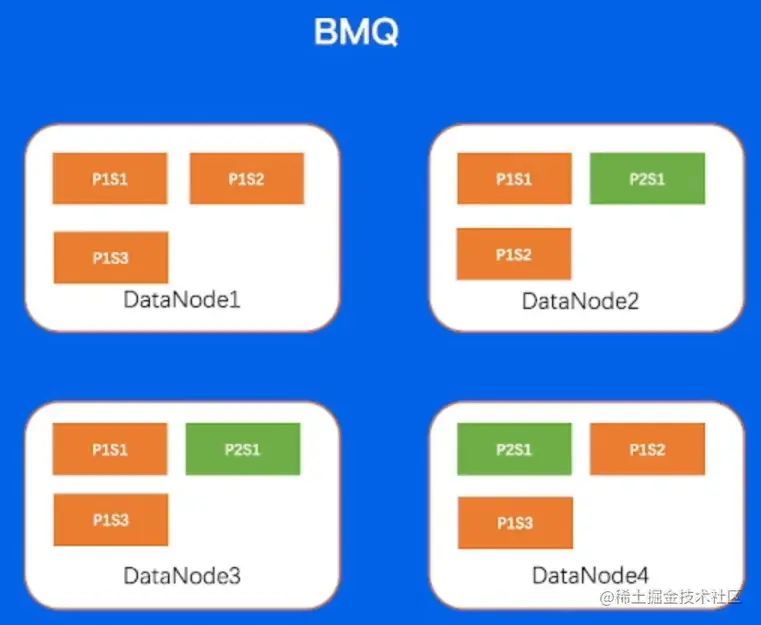

BMQ文件结构


Broker-Partition状态机

保证对于任意分片在同一时刻只能在一个Broker上存活

争夺写入权利

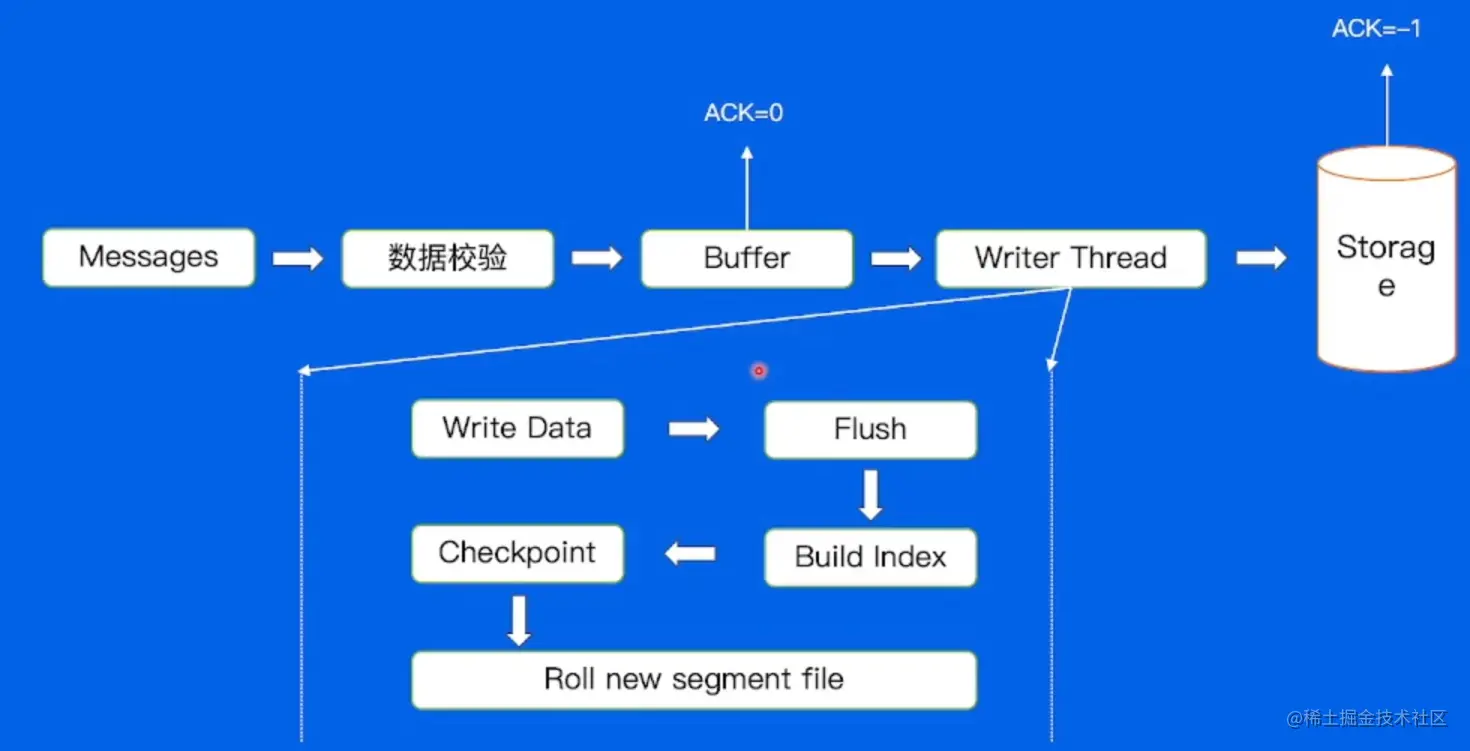

Broker-写文件流程


Broker-写文件Failover

如果DataNode节点挂了，那么则重新找一个新的DataNode继续写入

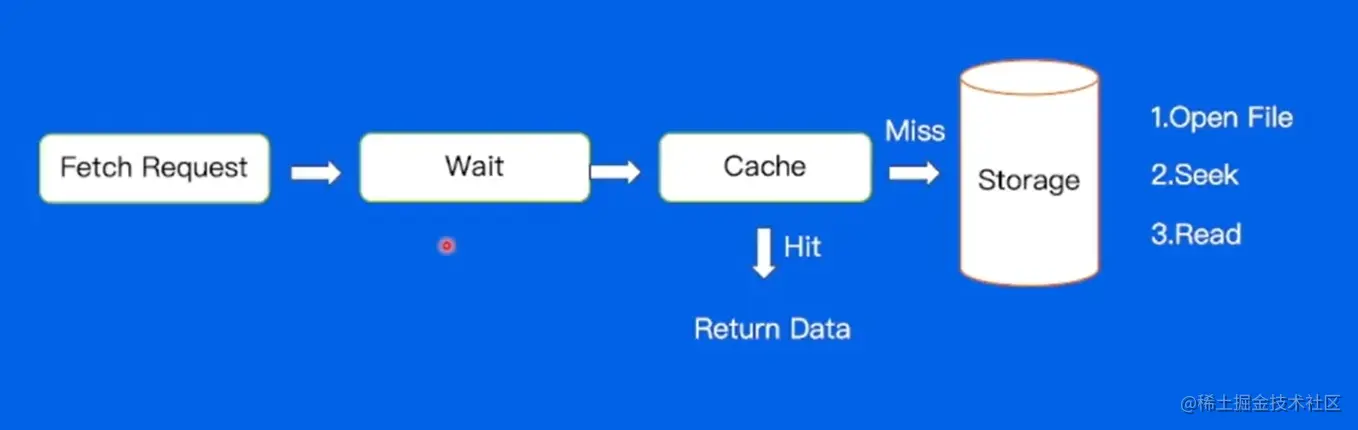

Proxy

设置了一个等待机制，如果Proxy没有数据，则会等待一段时间再返回给用户层，减轻IO压力，如果Cache命中，则直接返回数据，否则进入Storage中查找

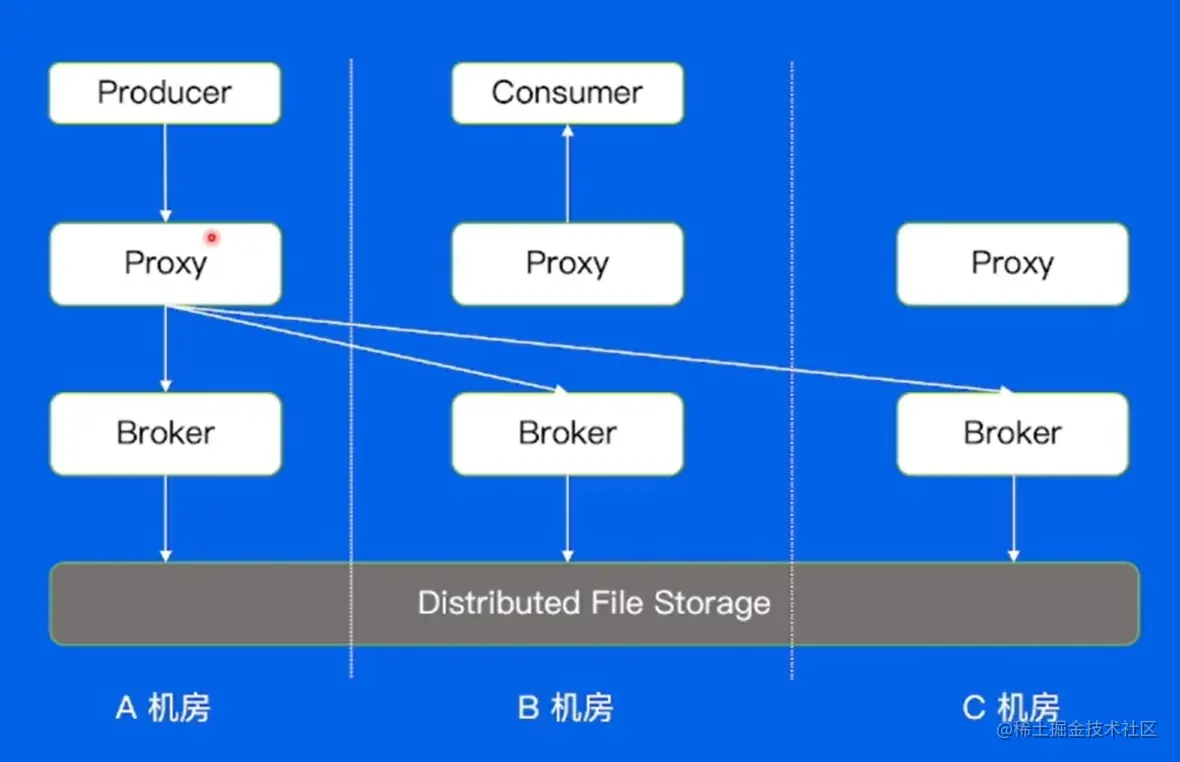

多机房部署

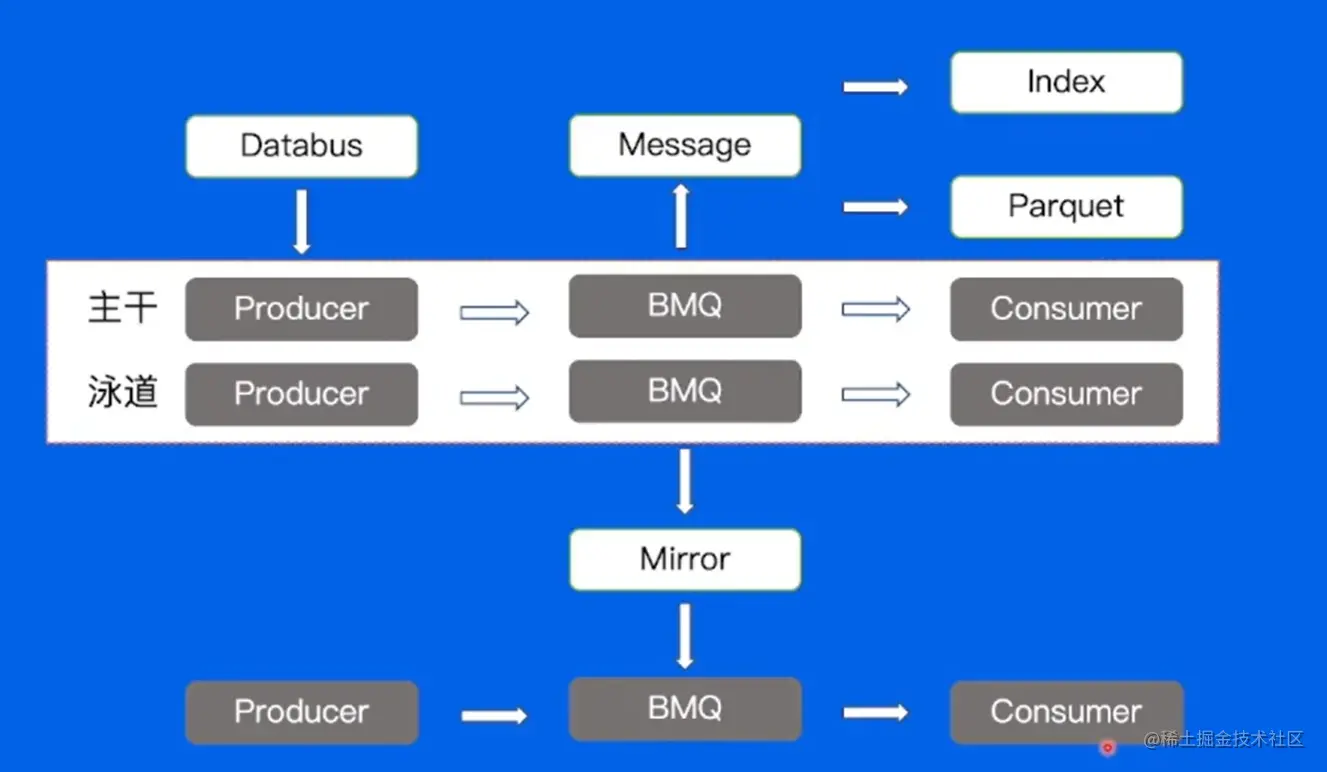

BMQ高级特性

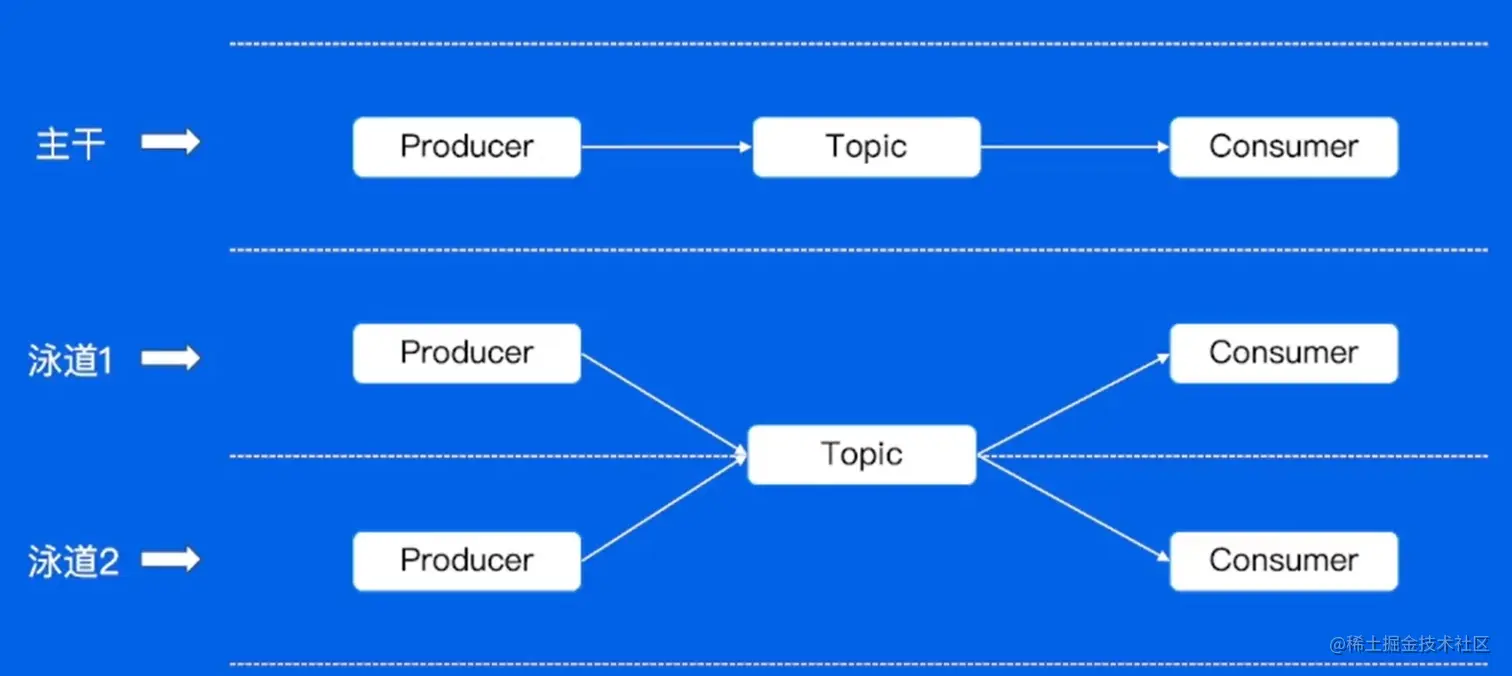

泳道消息

开发流程：开发-->BOE-->PPE-->Prod

  • BOE：ByteDance Office Environment，一套完全独立的线下机房环境

    • 多人同时测试，每个人测试都要等待上一个人测试完，串行测试

  • PPE：Product Preview Environment，产品预览环境

    • 对于PPE消费者来说，资源没有生产环境多，所以无法承受生产环境的流量


解决主干泳道流量隔离和泳道资源重复创建的问题，泳道n的Consumer只能消费泳道n的Producer生产的资源

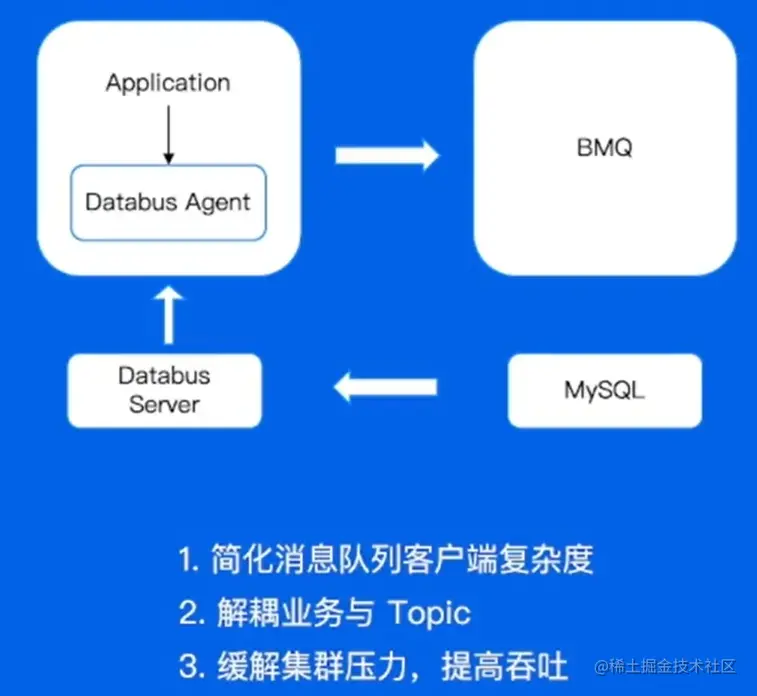

DataBus

使用DataBus，客户端配置简单，支持动态配置

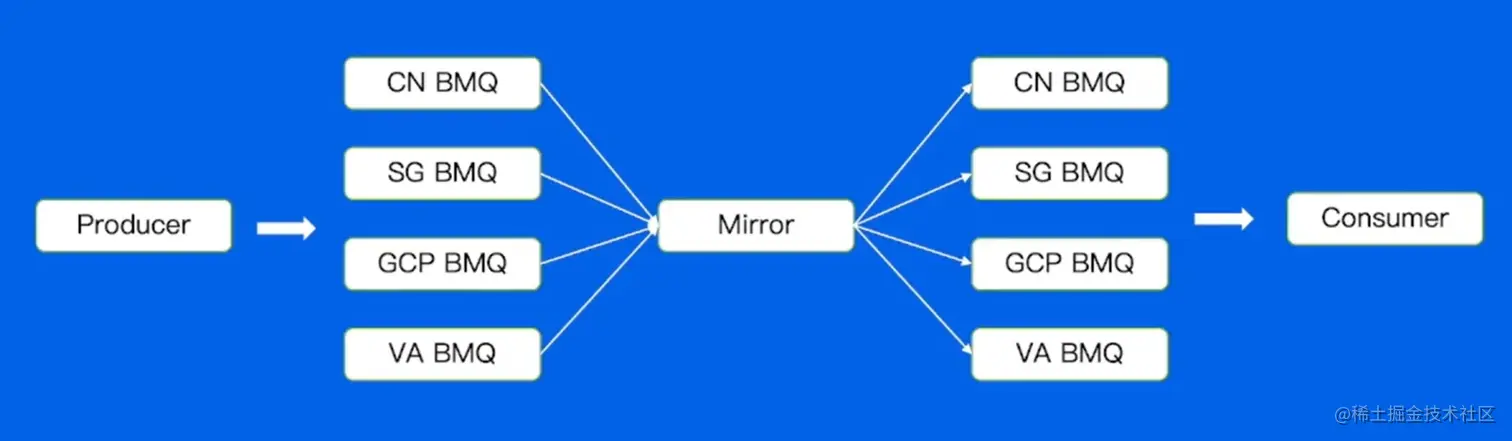

Mirror

使用Mirror异步拉取，写入，通过最终一致的方式，解决跨Region读写问题

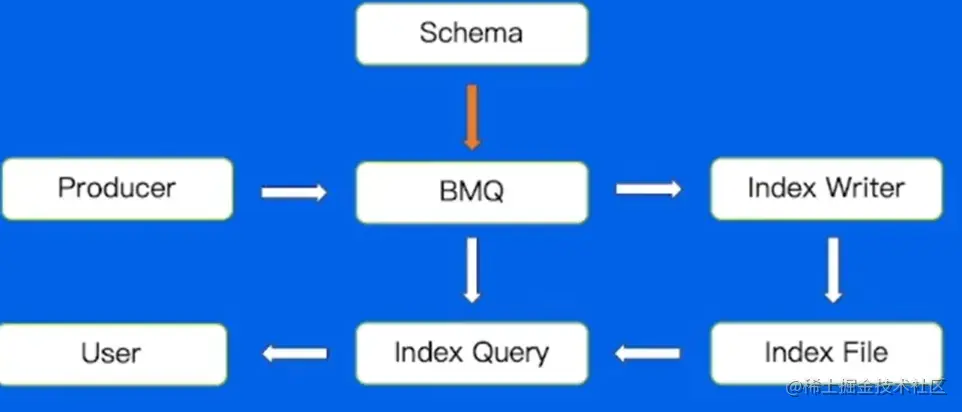

Index

直接在BMQ中将数据结构化，配置一个索引DDL，异步构建索引后，通过Index Query服务读出数据


Parquet

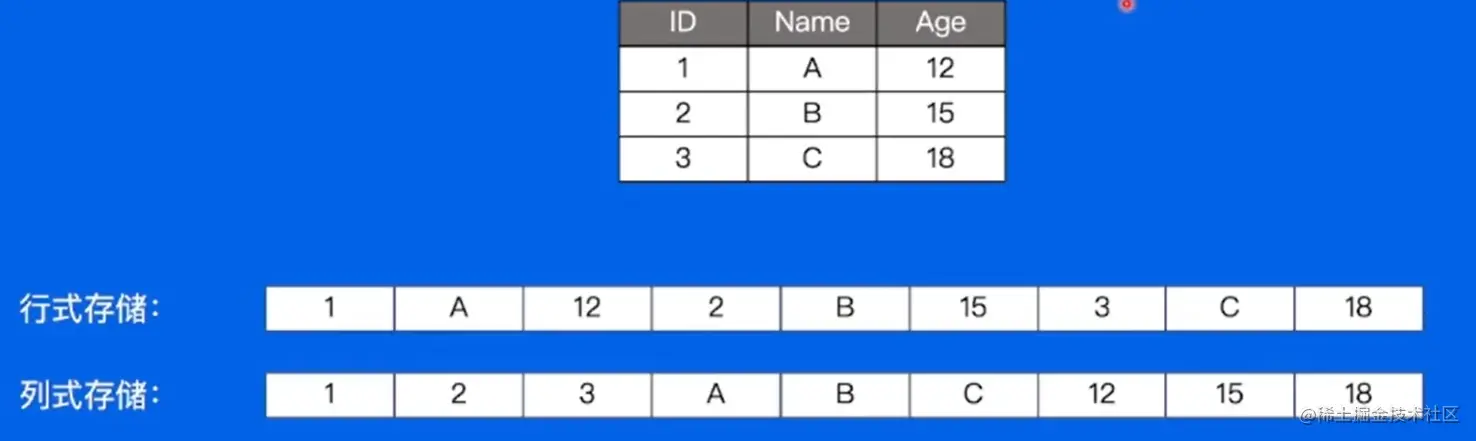

Apache Parquet是Hadoop生态圈的一种新型列式存储格式，可以兼容Hadoop生态圈大多数计算框架（Hadoop、Spark），被多种查询引擎支持（Hive、Impala、Drill）

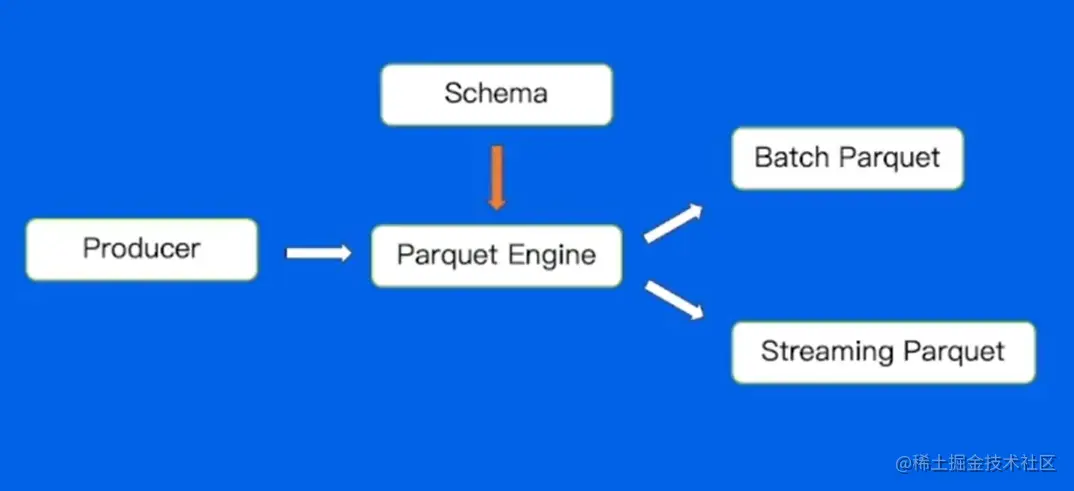

直接在BMQ中将数据结构化，通过Parquet Engine，使用不同方式构建Parquet格式文件


Rocket MQ

适用于低延时、实时性要求高，业务峰值时刻的场景

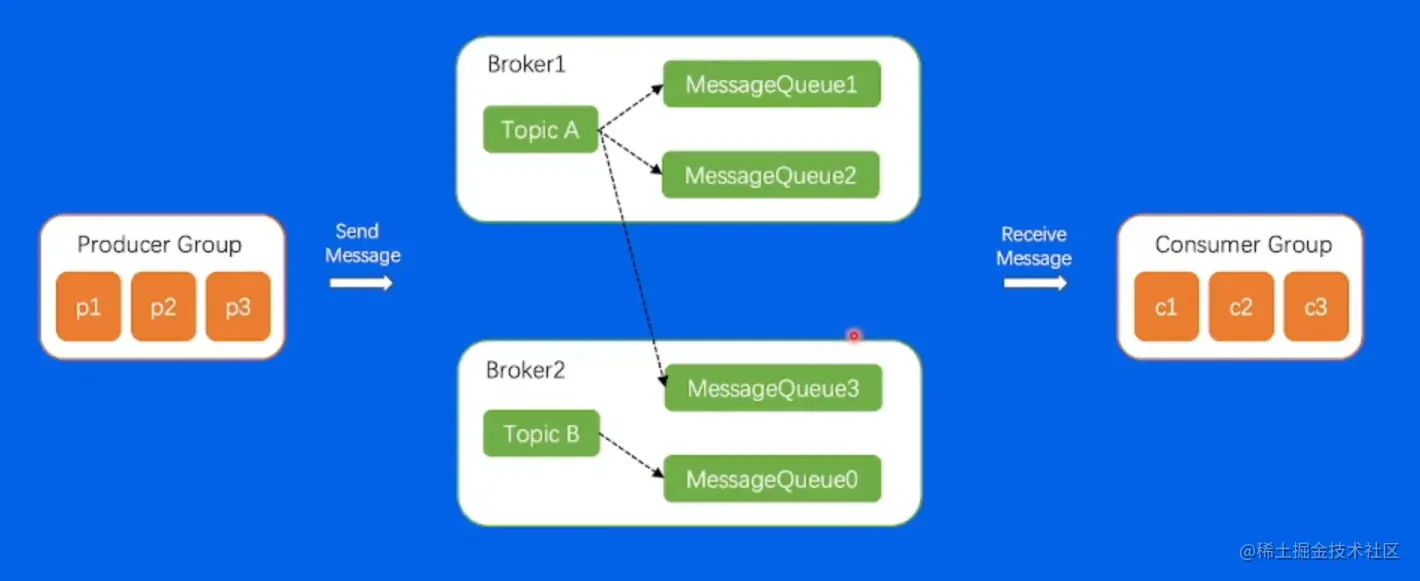

RocketMQ比Kafka多出标签Tag、生产者集群ProducerGroup（用于支持事务消息）两个概念，并且分区是ConsumerQueue，集群控制器是Nameserver

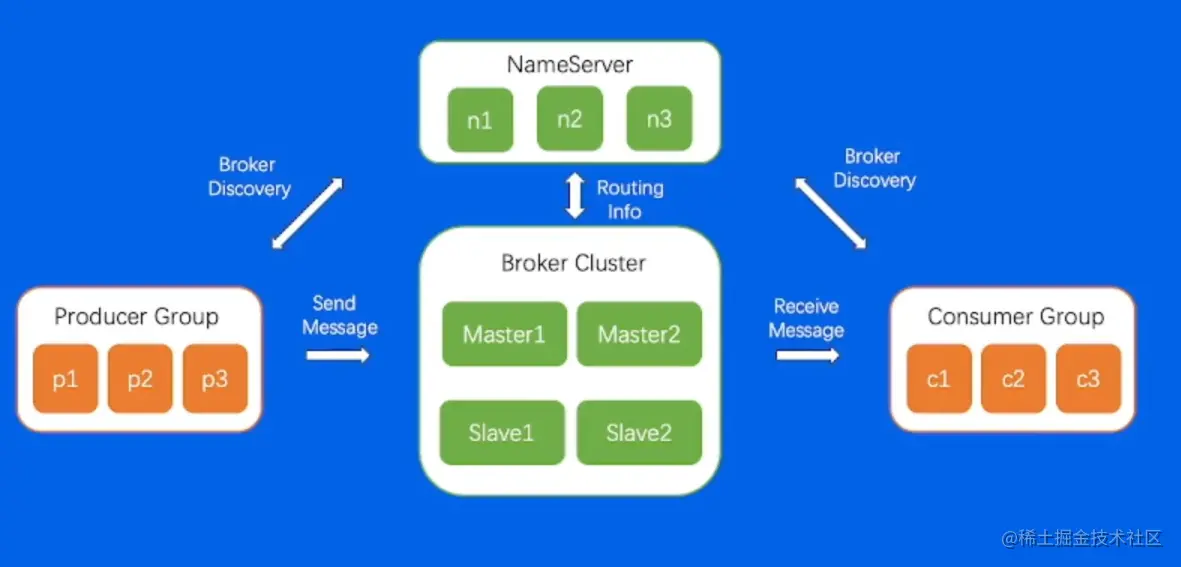

架构

Nameserver提供路由信息

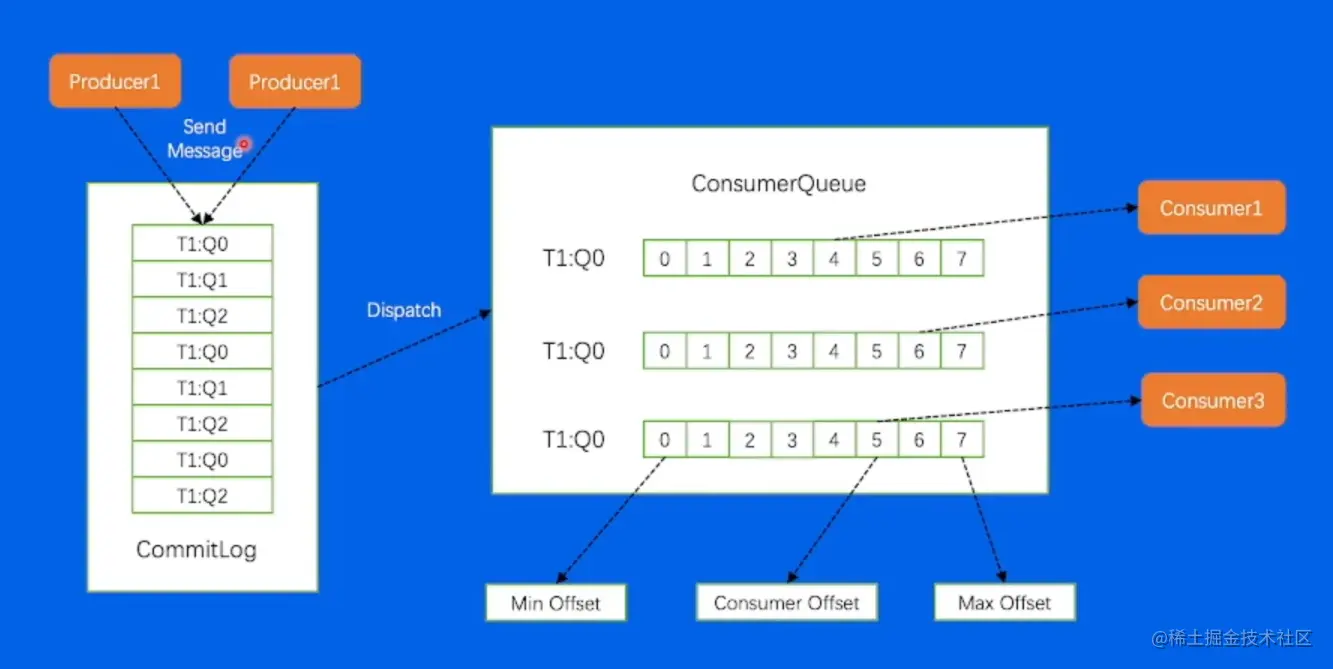

存储模型


高级特性

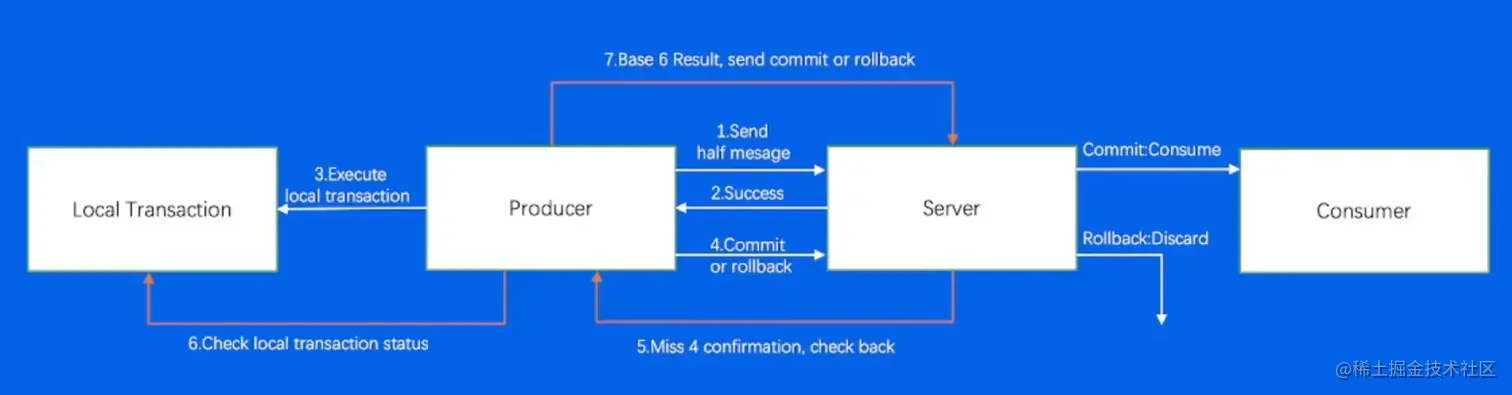

事务场景

使用事务保证最终一致性，Producer先把消息发给服务端，服务端返回成功的请求，在本地执行完本地事务，再把事务提交给Server，Sever会查询事务执行状态，已提交的发送给Consumer，回滚的丢弃

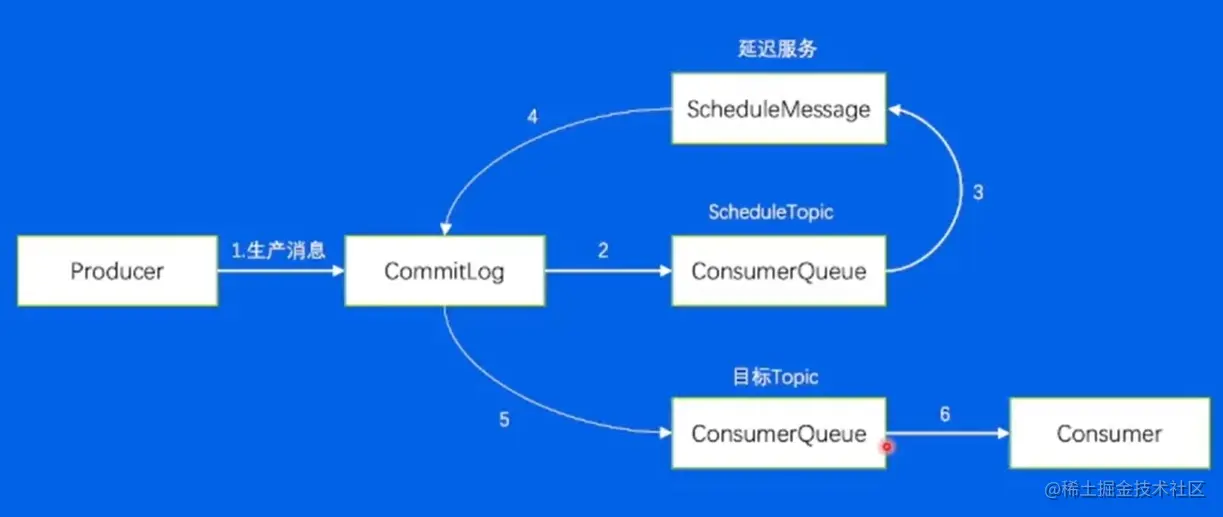

延迟发送

ScheduleMessage提供消息回写功能，回写的消息是正常消息一样的格式，可以做到延迟发送到效果

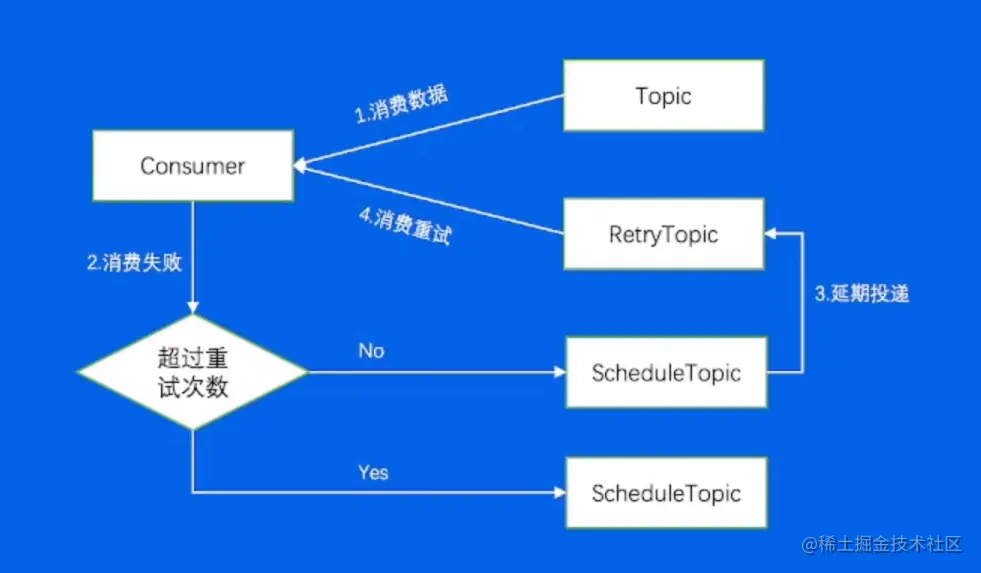

消费重试和死信队列

超过重试次数后会进入死信队列，这个队列只能由人工处理，下图超过重试次数后应为进入死信队列，而非ScheduleTopic
