图上 deepwalk 算法理论与实战,图算法之瑞士军刀篇(一)


文章源码下载地址:点我下载inf.zhihang.info/resources/p…

书接上文, 在 图机器学习算法 开篇 的 一文揭开图机器学习的面纱,你确定不来看看吗graphSage还是HAN ?吐血力作综述Graph Embeding 经典好文 这两篇文章中,我们均有说到: 近两年的 图表示学习 ,从分类上又可以大致把分成2类: 基于游走的图结构表示学习 和 基于卷积的图深度表示学习。

关注了 作者公众号 的同学 应该清楚,从 前面的 一系列文章中,我们已经 分别介绍了 同/异构图 上的 节点分类与回归边分类与回归链接预测 等任务,这些其实都可以把归结为 基于卷积的图深度表示 学习。而基于游走的图结构表示学习,一直没有介绍过。

基于 图游走的表示 学习,最 经典 的 莫过于 deepwalk 以及 node2vector 这两种算法。它们应该算是图游走算法开山鼻祖 之作。尽管后来 有了更多各种变种 的 优化算法,但是 万变不离其宗 ,算法设计的 基础思想 都是 一脉相承 的。下面 就让我们开始本文的学习吧~


(1) deepwalk 基础理论介绍

前文我们已经明白了:deepwalk算法 是一种基于图游走训练得到图表示的算法图游走,顾名思义,在图上进行游走,获得一系列的游走路径,其实也就是节点序列。再把这些序列丢到word2vec 模型里去,得到节点的embeding ,进行下游别的辅助任务。概括来说,图游走算法一般都遵从的是 Walk + Skip-Gram Loss 架构

深入浅出理解word2vec模型 (理论与源码分析) 文章中,我们也说明过: 输入word2vec模型的 序列非常重要,决定着我们训练得到的embeding的重点 。 具体到图上,对于 同构图 而言,我们可以进行 无偏游走 ,就像 random walk (随机游走)node2vec带倾向游走 (局部探索与全局探索的侧重与融合)

异构图 上,我们可以采用 graphSage还是HAN ?吐血力作综述Graph Embeding 经典好文 文章中介绍的 metapath 的 节点采样 方法,进行 有偏游走

记得 阿里巴巴 以前有一篇论文介绍了 EGES (Enhanced Graph Embedding with Side Information) 算法,其中用到了 side information 来 有效缓解 商品的 冷启动 问题。所谓 side information ,顾名思义,也就是对于商品而言,求某个 item embeding 的时候,不光考虑 itemid , 也要考虑到 该item 对应的 其他的信息,例如 商品 的一级类别,二级类别 等 属性与分类信息。

对应到本文,当我们 基于游走采样到节点序列 之后,对于序列中的每一个itemid, 找到对应的附属属性的id ,然后分别求得该 itemid + side_information 的多个 embeding , 融合到一起作为当前 iitemid 对应的embedding, 去丢到skip gram 损失loss 里进行上下文的itemid 的预测。 这不就是 EGES 算法的一种非常好的实现吗,niubility !!!

得到游走路径之后,直接把 采样到的节点序列 丢入到 word2vec 之一的 skip gram 模型中去训练即可。在前面专门介绍 word2vec 的文章中,我们分析了 skip gram 和 cbow 这两种模型的优劣和异同,曾经分析过:CBOW 是公共课,Skip-gram 是私教

对于 互联网 这种 用户或则itemId 这一类 比较稀疏 的节点,显然 skip gram 的效果是比 cbow效果要好 ,并且工业实践也证明事实如此,所以一般 的做法是: 将图上游走采样得到的节点序列丢入到 skip gram 模型中进行训练

对于 长期从事 算法工程师 工作的同学来说,图游走算法理论比较简单,但是效果也是非常好用的,很多企业 在才开始 进行 图算法尝试 的时候,都是从 本文介绍的 deepwalk 开始的,然后 后面经过 很多优化,发觉效果 还不如 deepwalk ^-^ 。因为其简单好用,所以 deepwalk 可以称之为 图算法系列 中的 瑞士军刀 了 。

闲言少叙,下面就让我们开始本文的代码部分吧~


(2) 代码时光

因为作者 以前的 工作经验 ,很长时间都是使用的 tensorflow 1.0 的版本 ,所以本文的模型部分也采用 tensorflow 1.0 版本来进行开发。

在下一篇文章中,我们会采用 tensorflow 2.0 keras 的版本进行开发,并结合 keras 的预处理接口进行节点采样 ,对tensorflow 2.0 感兴趣的同学,欢迎关注下一篇文章哈。

老规矩, 开篇先吼一嗓子 , talk is cheap , show me the code !!!

本文的代码讲的是 基于 tensorflow 1.0 实现的 deepwalk 算法 ,整个源码流程是一个 小型的工业可用的工程,觉得有用赶紧 收藏 转发 吧 ~

(2.1) 导包

首先导包,把代码跑起来,仅仅需要这些python 包就可以了。

@ 欢迎关注作者公众号 算法全栈之路

import networkx as nx
import numpy as np
import os
import pandas as pd
import tensorflow.compat.v1 as tf
import time
import itertools
import math
import pandas as pd
import random
from joblib import Parallel, delayed
tf.compat.v1.disable_eager_execution()

这里需要注意的是: 我本机安装的 tensorflow 2.6 的版本 ,而这里代码是用的 tensorflow 1.X 系列,所以 我导入的 tf 是 import tensorflow.compat.v1 as tf 。其中,下文有用到placeholder, 所以 记得 关掉 eager 模式,使用代码 tf.compat.v1.disable_eager_execution()

这里的 图没在使用 dgl 实现,而是用的是 networkx 这个包,简单好用,快速上手~


(2.2) 数据准备

注意,我们这里的代码适用于 同构图,当然你用同构图来处理异构图问题也是可以的,也许 效果更好 呢 ~

@ 欢迎关注作者公众号 算法全栈之路

graph_df = pd.DataFrame([['Tom', 'pig',], ['Nancy', 'Tom'], ['Jack', 'Nancy']], columns=['src', 'dst'], index=['0', '1', '2'])
graph_df['weight']=1.0
print(graph_df)

这里的 节点都是 同一类型 ,基于 某一个关系 构建的 边,这里 pandas 的 dataframe 是 保存的 边的 srcdst ,以及 该边对应的权重 ,weight 我们都把设置为 1.0 即可。


(2.3) 同构图节点编码

老规矩,图节点嘛,进行编码, 数字化后 扔到 图框架 里去。


@欢迎关注微信公众号:算法全栈之路

#编码方法
def encode_map(input_array):
    p_map={}
    length=len(input_array)
    for index, ele in zip(range(length),input_array):
        # print(ele,index)
        p_map[str(ele)] = index
    return p_map

#解码方法
def decode_map(encode_map):
    de_map={}
    for k,v in encode_map.items():
        # index,ele
        de_map[v]=k
    return de_map

print(type(graph_df['src'].values))

# 构建 encode/ decode map
node_encode_map=encode_map(set(np.append(graph_df['src'].values, graph_df['dst'].values, axis=0)))
node_decode_map=decode_map(node_encode_map)

print(len(node_encode_map))

# 应用编码
graph_df['src_node_encoded'] = graph_df['src'].apply(lambda e: node_encode_map.get(str(e),-1))
graph_df['dst_node_encoded'] = graph_df['dst'].apply(lambda e: node_encode_map.get(str(e),-1))

print(graph_df)

这里的代码非常通俗易懂,我就不再赘述了。


(2.4) networkx 构图

@欢迎关注微信公众号:算法全栈之路

G = nx.from_pandas_edgelist(graph_df, 'src_node_encoded', 'dst_node_encoded', ['weight'])
print(G)

这里 应用 networkx 进行 内存里逻辑图 的构建。 可以从 pandas 以及多种 数据源 构建,感兴趣的 下去 自行百度 哈 ~


(2.5) random walk 游走算法采样

这里是 算法非常重要 的一块,使用 随机游走算法 random walk 在图上进行节点采样 ,看代码 ~


@欢迎关注微信公众号:算法全栈之路

def partition_num(num, workers):
    if num % workers == 0:
        return [num//workers]*workers
    else:
        return [num//workers]*workers + [num % workers]


class RandomWalker:
    def __init__(self, G):
        """
        :param G:
        """
        self.G = G


    def deepwalk_walk(self, walk_length, start_node):

        walk = [start_node]
        while len(walk) < walk_length:
            cur = walk[-1]
            cur_nbrs = list(self.G.neighbors(cur))
            if len(cur_nbrs) > 0:
                walk.append(random.choice(cur_nbrs))
            else:
                break

        return walk


    def simulate_walks(self, num_walks, walk_length, workers=1, verbose=0):
        """
        :param num_walks: random walks 的次数 (每次都要遍历所有 node )
        :param walk_length: 每次 random walk 最大长度
        :param workers: 进程数
        :param verbose:
        :return:
        """
        G = self.G

        nodes = list(G.nodes())
        # 并行分区数,
        results = Parallel(n_jobs=workers, verbose=verbose, )(
            delayed(self._simulate_walks)(nodes, num, walk_length) for num in
            partition_num(num_walks, workers))

        walks = list(itertools.chain(*results))

        # 串行采样路径
        # walks= self._simulate_walks(nodes,num_walks,walk_length)
        print("walks_len:",len(walks))
        return walks

    def _simulate_walks(self, nodes, num_walks, walk_length,):
        walks = []
        for index in range(num_walks):
            # 对每一轮
            random.shuffle(nodes)
            for v in nodes:
                walks.append(self.deepwalk_walk(walk_length=walk_length, start_node=v))

        return walks

# 随机游走算法调用
walker = RandomWalker(G)
session_reproduce = walker.simulate_walks(num_walks=6, walk_length=3, workers=2,verbose=1)

这里,我们提供了 并行和串行游走 2种方法,注意 看 上文 的 代码注释 。如果 图数据量比较大 ,建议使用 python多线程 进行 路径游走节点采样 哈。

注意: 这里的 session_reproduce 本身就是返回的结果,就是一个 二维数组,数组里每一个元素就是一次采样返回的节点序列,也就是一个路径


(2.6) skip gram 样本构造

无论在何时,样本构造 都是非常重要的~


@欢迎关注微信公众号:算法全栈之路

window_size=2
all_pairs = []
session_reproduce = list(filter(lambda x: len(x) > 2, session_reproduce))

for k in range(len(session_reproduce)):
        for i in range(len(session_reproduce[k])):
            for j in range(i - window_size, i + window_size + 1):
                if i == j or j < 0 or j >= len(session_reproduce[k]) or session_reproduce[k][i] == session_reproduce[k][j]:
                    continue
                else:
                    all_pairs.append([session_reproduce[k][i], session_reproduce[k][j]])

np.savetxt('./all_pairs.csv', X=np.array(all_pairs, dtype=np.str), fmt="%s", delimiter="\t")

这里,我们将 路径长度小于等于2 的 路径过滤掉。然后 对每一条路径,以当前路径上每一个节点为中心,分别向前向后取 window_size 个元素构成正样本二维数组的某一个元素即为某一个节点的index。最后保存的文件为word2vec 模型输入文件里的 center_word 和 target_word 这样的pair对

注意: 这里产生的,均为正样本,负样本在下游全局采样得到。


(2.7) 模型构建

这里就是模型的主要结构了,word2vec里的 skip gram 模型


@欢迎关注微信公众号:算法全栈之路

# batch_size是要在单个批次中输入算法的目标和上下文单词对的数量
# embedding_size是每个单词的单词向量或嵌入的维度
# ptb.skip_window是在两个方向上的目标词的上下文中要考虑的词的数量
# n_negative_samples是由 NCE 损失函数生成的负样本数

vocabulary_size=10000
embedding_size=16
batch_size = 4
skip_window = 2
num_sampled = 2

# train_inputs中的就是中心词,train_label中的就是语料库中该中心词在滑动窗口内的上下文词。
train_inputs = tf.compat.v1.placeholder(tf.int32, shape=[batch_size])
train_labels = tf.compat.v1.placeholder(tf.int32, shape=[batch_size, 1])

# embddings是词嵌入,就是要学习的词向量的存储矩阵。共有词汇表大小的行数,每一行对应一个词的向量。

embeddings = tf.Variable(tf.random_uniform([vocabulary_size, embedding_size], -1.0, 1.0))
embed = tf.nn.embedding_lookup(embeddings, train_inputs)

nce_weights = tf.Variable(tf.truncated_normal([vocabulary_size, embedding_size],stddev=1.0 / math.sqrt(embedding_size)))
nce_biases = tf.Variable(tf.zeros([vocabulary_size]))

# 注意这里用的 tf.nn.nce_loss 是用于skip gram 模型的损失。
loss = tf.reduce_mean(
            tf.nn.nce_loss(
                weights=nce_weights,
                biases=nce_biases,
                labels=train_labels,
                inputs=embed,
                num_sampled=num_sampled,
                num_classes=vocabulary_size)
)

对于 word2vec 模型,相比大家都已经非常熟悉了,不熟悉的同学,可以去 深入浅出理解word2vec模型 (理论与源码分析) 去阅读了解一下。在 这篇文章 中,对于 采样进行了详细的设计说明 ,可以具体到 以什么尺度 什么方式对负样本进行采样 ,结合 文章介绍的理论 ,相信会对你的 学习与工作 有所帮助的 ~

这里需要 强调的是 tf.nn.nce_loss 这个loss,和以前 word2vec文章 介绍的不同: 这个损失隐含着帮你进行负采样的操作,而用户不用自己再去进行负采样了

提到 tf.nn.nce_loss ,就不得不提到 sampled softmax loss。 nce loss 和 sampled softmax loss 的出发点是一致, 都是想使得模型输出 。它们的不同点在于: sampled softmax loss 只支持 Single-Label 分类,而 nce loss 支持 Multi-Label 分类 。候选类别子集 由 采样类别真实类别 组成。实际输入的标签为正样本,而负样本则是采样得到。

对于 tf.nn.nce_loss 函数,在 sampled_values 这个参数没有传递的时候 sampled_values=None ,即默认情况下,他会用 log_uniform_candidate_sampler 去采样。

当初作者 在用这个 模型 的时候,word2vec 的代码实现 主要参考了 tensorflow官方实现 github.com/tensorflow/… ,这中间默认就是使用了 log_uniform_candidate_sampler 这个采样函数。

通俗的说,TF的word2vec实现 里所用的 负采样函数 的基础逻辑就是:词频越大,词的类别编号也就越大。因此,在TF的word2vec里,负采样的过程其实就是 优先采词频高的词作为负样本 。在 word2vec 原始论文中, 是 c++ 实现的 word2vec , 其中的 负采样逻辑 就是按照 热门度的0.75次方 采样的,这个和 TF的实现 有所区别,但大概的 意思差不多,一个item 越热门,越有可能成为负样本

感兴趣的同学可以去阅读 上面地址 的 官方源码 哈 ~


(2.8)数据批量生成与模型训练

终于要开始模型训练了,go !!!

@欢迎关注微信公众号:算法全栈之路

all_pairs = np.loadtxt('./all_pairs.csv', dtype=np.long, delimiter='\t')
all_pairs_df=pd.DataFrame(all_pairs, columns=["src", "dst"])
center_word=all_pairs_df["src"].tolist()
context_label=all_pairs_df["dst"].tolist()

n_epochs = 1
learning_rate = 0.1

def generate_sample(df):
    pair_list =[]
    for index, row in df.iterrows():
        center= getattr(row,'src')
        target = getattr(row,'dst')
        pair_list.append([center,target])
    all_pairs = np.array(pair_list)
    return all_pairs


def get_batch(pair, batch_size,num_features=1):
    while True:
        start_idx = np.random.randint(0, len(pair) - batch_size)
        batch_idx = np.array(range(start_idx, start_idx + batch_size))
        batch_idx = np.random.permutation(batch_idx)  # 生成随机序列
        batch = np.zeros((batch_size), dtype=np.int64)
        labels = np.zeros((batch_size, 1), dtype=np.int64)
        # 这里有大坑等着
        batch[:] = pair[batch_idx,0]
        labels[:, 0] = pair[batch_idx, 1]
        yield batch, labels

pair_all = generate_sample(all_pairs_df)
batch_gen = get_batch(pair_all,BATCH_SIZE)

optimizer = tf.train.GradientDescentOptimizer(LEARNING_RATE).minimize(loss)

with tf.Session() as sess:
        sess.run(tf.global_variables_initializer())
        total_loss = 0.0  # we use this to calculate the average loss in the last SKIP_STEP steps0
        for index in range(NUM_TRAIN_STEPS):
            centers, targets = next(batch_gen)
            # print("hh:", centers.shape, "xxx:", targets.shape)
            train_dict = {train_inputs: centers, train_labels: targets}
            _, loss_batch = sess.run([optimizer, loss], feed_dict=train_dict)
            total_loss += loss_batch
            if (index + 1) % SKIP_STEP == 0:
                print('Average loss at step {}: {:5.1f}'.format(
                    index, total_loss / SKIP_STEP))
                total_loss = 0.0

这里,就是将 上面的 正样本 输入模型进行 训练 的过程了。

这里 隐藏了一个坑 就是 生成batch 数据 的过程,batch数据格式会和 模型的输入相辅相成,不然会因为batch 导致报模型结构的错误

以前 写模型 老用 tensorflow 的 dataset 集合keras 或则 estimator 接口 来使用,突然来个 pandas 和 tensorflow 1.0版本 的代码,确实各种坑 !! 真是坑了爹了,为了写这个 demo , 为难我这个工作了好几年的算法老同志!! ,当然,现在 上面的这个 demo 是可以完美运行的。

剩下的就是 模型的训练 了,常规代码,我就不在进行赘述了。

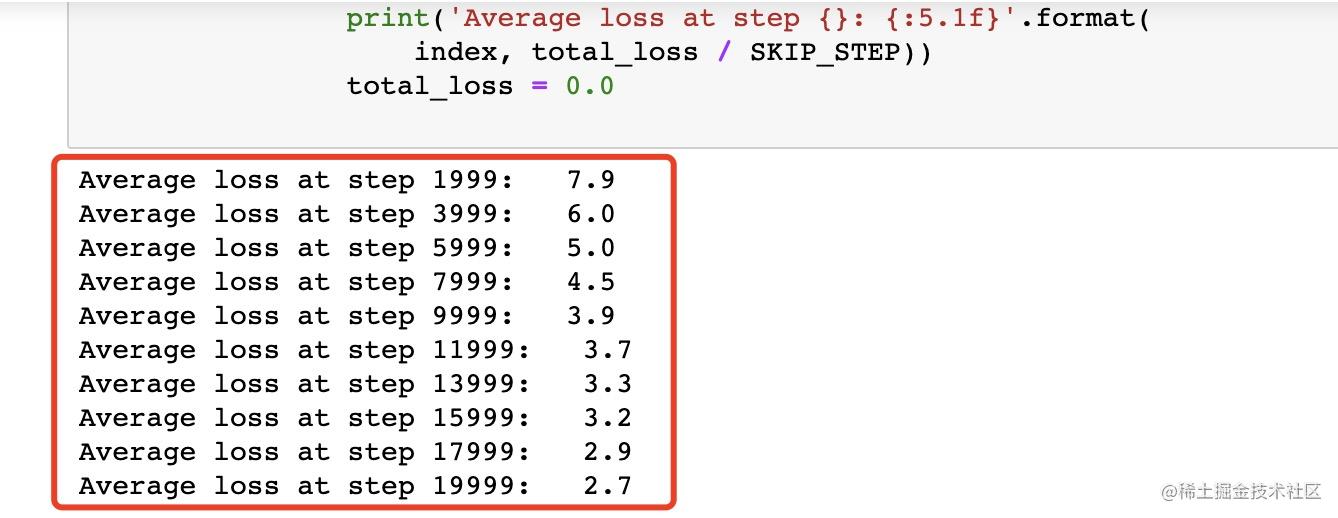

最后代码 跑起来 就是这个样子:

到这里,图上 deepwalk 算法理论与实战,图算法之瑞士军刀篇(一) 的全文就写完了。 上面的 代码demo 在环境没问题的情况下,全部复制到一个 python文件 里,就可以 完美运行起来 。本文的代码是一个 小型的商业可以用的工程项目 ,希望可以对你有 参考作用 ~
