流水线设计需要解决的三大冒险，分别是结构冒险（Structural Hazard）、数据冒险（Data Hazard）以及控制冒险（Control Hazard）。
结构冒险
结构冒险，本质上是一个硬件层面的资源竞争问题，也就是一个硬件电路层面的问题。
CPU 在同一个时钟周期，同时在运行两条计算机指令的不同阶段。但是这两个不同的阶段，可能会用到同样的硬件电路。
访存和取指令，都要进行内存数据的读取。我们的内存，只有一个地址译码器的作为地址输入，那就只能在一个时钟周期里面读取一条数据，没办法同时执行第 1 条指令的读取内存数据和第 4 条指令的读取指令代码。
最常见的就是薄膜键盘的“锁键”问题。常用的最廉价的薄膜键盘，并不是每一个按键的背后都有一根独立的线路，而是多个键共用一个线路。如果我们在同一时间，按下两个共用一个线路的按键，这两个按键的信号就没办法都传输出去。
“全键无冲”这样的资源冲突解决方案，其实本质就是增加资源。同样的方案，我们一样可以用在 CPU 的结构冒险里面。对于访问内存数据和取指令的冲突，一个直观的解决方案就是把我们的内存分成两部分，让它们各有各的地址译码器。这两部分分别是存放指令的程序内存和存放数据的数据内存。
我们现代的 CPU 的体系结构，其实也是在冯·诺依曼体系结构下，借鉴哈佛结构的一个混合结构的解决方案。我们的内存虽然没有按照功能拆分，但是在高速缓存层面进行了拆分，也就是拆分成指令缓存和数据缓存这样的方式，从硬件层面，使得同一个时钟下对于相同资源的竞争不再发生。
数据冒险
结构冒险是一个硬件层面的问题，我们可以靠增加硬件资源的方式来解决。然而还有很多冒险问题，是程序逻辑层面的事儿。其中，最常见的就是数据冒险。
数据冒险，其实就是同时在执行的多个指令之间，有数据依赖的情况。
这些数据依赖，可以分成三大类，分别是先写后读（Read After Write，RAW）、先读后写（Write After Read，WAR）和写后再写（Write After Write，WAW）
流水线停顿
解决这些数据冒险其中最简单的一个办法，不过也是最笨的一个办法，就是流水线停顿（Pipeline Stall），或者叫流水线冒泡（Pipeline Bubbling）。
流水线停顿的办法很容易理解。如果我们发现了后面执行的指令，会对前面执行的指令有数据层面的依赖关系，那最简单的办法就是“再等等”
可以通过“等待”，也就是插入无效的 NOP 操作的方式，来解决冒险问题。这就是所谓的流水线停顿。不过，流水线停顿这样的解决方案，是以牺牲 CPU 性能为代价的。因为，实际上在最差的情况下，我们的流水线架构的 CPU，又会退化成单指令周期的 CPU 了。
操作数前推
操作数前推，就是通过在硬件层面制造一条旁路，让一条指令的计算结果，可以直接传输给下一条指令，而不再需要“指令 1 写回寄存器，指令 2 再读取寄存器“这样多此一举的操作。这样直接传输带来的好处就是，后面的指令可以减少，甚至消除原本需要通过流水线停顿，才能解决的数据冒险问题。这个前推的解决方案，不仅可以单独使用，还可以和前面讲解过的流水线冒泡结合在一起使用。因为有些时候，我们的操作数前推并不能减少所有“冒泡”，只能去掉其中的一部分。我们仍然需要通过插入一些“气泡”来解决冒险问题。
乱序执行
因为数据的依赖关系和指令先后执行的顺序问题，很多时候，流水线不得不“阻塞”在特定的指令上。即使后续别的指令，并不依赖正在执行的指令和阻塞的指令，也不能继续执行。在流水线里，后面的指令不依赖前面的指令，那就不用等待前面的指令执行，它完全可以先执行。
而乱序执行，则是在指令执行的阶段通过一个类似线程池的保留站，让系统自己去动态调度先执行哪些指令。这个动态调度巧妙地解决了流水线阻塞的问题。指令执行的先后顺序，不再和它们在程序中的顺序有关。我们只要保证不破坏数据依赖就好了。CPU 只要等到在指令结果的最终提交的阶段，再通过重排序的方式，确保指令“实际上”是顺序执行的。
控制冒险
cmp 比较指令、jmp 和 jle 这样的条件跳转指令，在 jmp 指令发生的时候，CPU 可能会跳转去执行其他指令。jmp 后的那一条指令是否应该顺序加载执行，在流水线里面进行取指令的时候，我们没法知道。要等 jmp 指令执行完成，去更新了 PC 寄存器之后，我们才能知道，是否执行下一条指令，还是跳转到另外一个内存地址，去取别的指令。
缩短分支延迟
我们可以将条件判断、地址跳转，都提前到指令译码阶段进行，而不需要放在指令执行阶段。对应的，我们也要在 CPU 里面设计对应的旁路，在指令译码阶段，就提供对应的判断比较的电路。
这种方式，本质上和前面数据冒险的操作数前推的解决方案类似，就是在硬件电路层面，把一些计算结果更早地反馈到流水线中。这样反馈变得更快了，后面的指令需要等待的时间就变短了。
分支预测
让我们的 CPU 来猜一猜，条件跳转后执行的指令，应该是哪一条。
最简单的分支预测技术，叫作“假装分支不发生”。顾名思义，自然就是仍然按照顺序，把指令往下执行。其实就是 CPU 预测，条件跳转一定不发生。这样的预测方法，其实也是一种静态预测技术。就好像猜硬币的时候，你一直猜正面，会有 50% 的正确率。
动态分支预测
这种策略，我们叫一级分支预测（One Level Branch Prediction），或者叫 1 比特饱和计数（1-bit saturating counter）。这个方法，其实就是用一个比特，去记录当前分支的比较情况，直接用当前分支的比较情况，来预测下一次分支时候的比较情况。
这个方法还是有些“草率”，我们可以用更多的信息，而不只是一次的分支信息来进行预测。

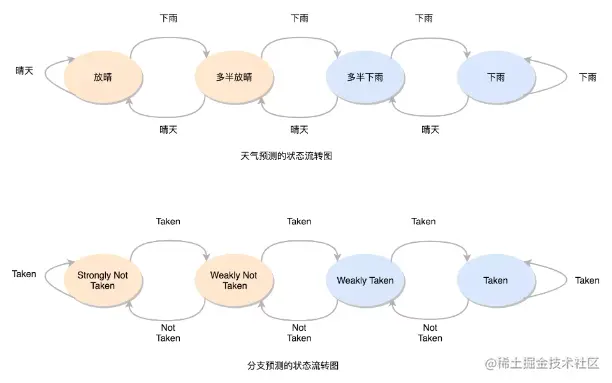

分支预测状态机：
这样这整个策略，就可以叫作 2 比特饱和计数，或者叫双模态预测器（Bimodal Predictor）。
分支预测的应用

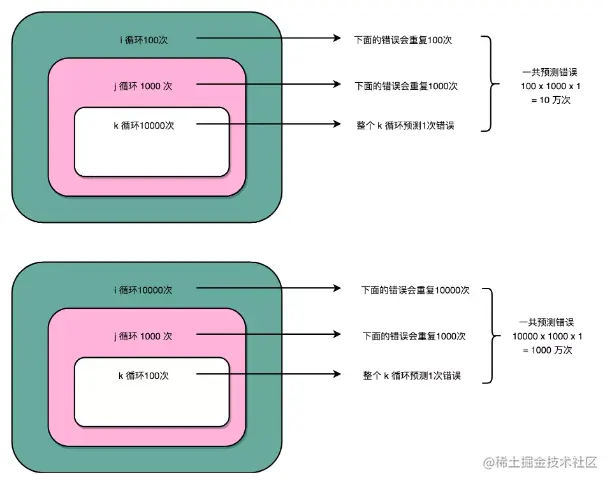

简单的三重循环，里面没有任何逻辑代码。我们用两种不同的循环顺序各跑一次。第一次，最外重循环循环了 100 次，第二重循环 1000 次，最内层的循环了 10000 次。第二次，我们把顺序倒过来，最外重循环 10000 次，第二重还是 1000 次，最内层 100 次。
同样循环了十亿次，第一段程序只花了 5 毫秒，而第二段程序则花了 15 毫秒，足足多了 2 倍。
case2：一是循环遍历数组，判断每个数字是否小于 128，如果小于则把元素的值置为 0；二是将数组排序。那么，先排序再遍历速度快，还是先遍历再排序速度快呢？
引用
本文内容来自极客时间《深入浅出计算机组成原理》第22~25讲部分
