前言

Redis Cluster 能保存的数据量以及支撑的吞吐量，跟集群的实例规模密切相关。Redis 官方给出了 Redis Cluster 的规模上限，就是一个集群运行 1000 个实例。

为什么要限定集群规模呢？其实，这里的一个关键因素就是，实例间的通信开销会随着实例规模增加而增大，在集群超过一定规模时（比如 800 节点），集群吞吐量反而会下降。所以，集群的实际规模会受到限制。

实例通信方法

为了让集群中的每个实例都知道其它所有实例的状态信息（Slot映射表和实例状态信息），实例之间会按照一定的规则进行通信。这个规则就是 Gossip 协议。

Gossip协议

工作原理

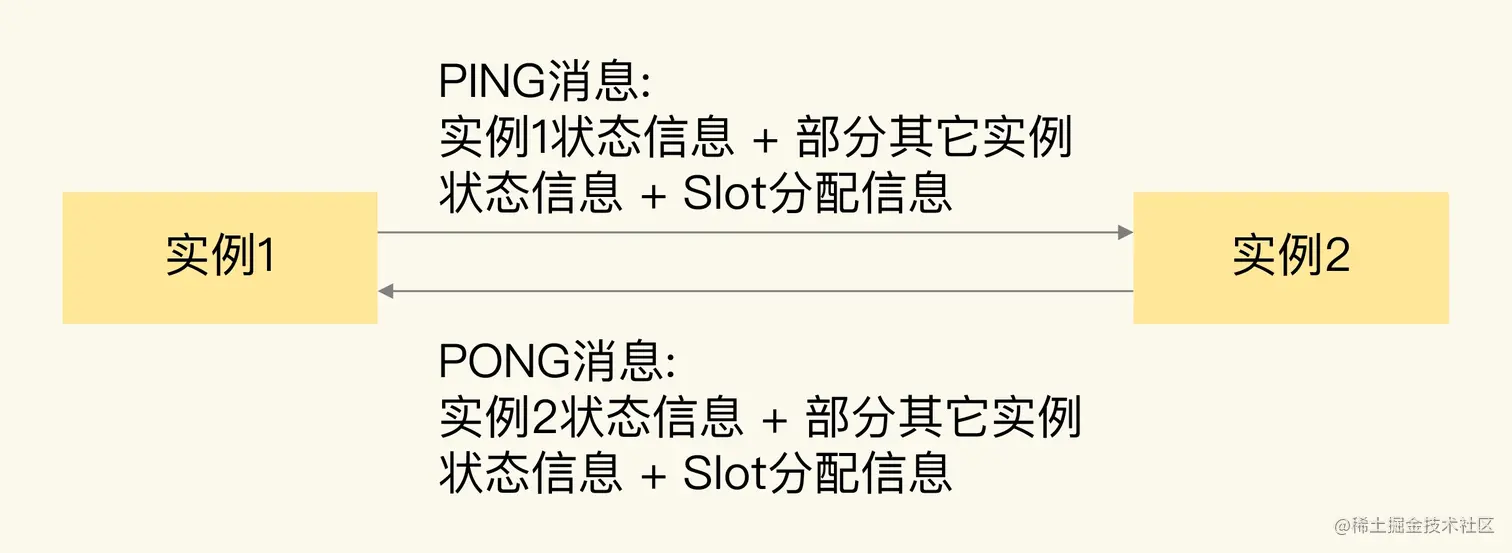

每个实例之间会按照一定的频率，从集群中随机挑选一些实例，把 PING 消息发送给挑选出来的实例，用来检测这些实例是否在线，并交换彼此的状态信息。PING 消息中封装了发送消息的实例自身的状态信息、部分其它实例的状态信息，以及 Slot 映射表。
一个实例在接收到 PING 消息后，会给发送 PING 消息的实例，发送一个 PONG 消息。PONG 消息包含的内容和 PING 消息一样。

经过刚刚的分析，我们可以很直观地看到，实例间使用 Gossip 协议进行通信时，通信开销受到通信消息大小和通信频率这两方面的影响，消息越大、频率越高，相应的通信开销也就越大。如果想要实现高效的通信，可以从这两方面入手去调优。

消息大小

Redis 实例发送的 PING 消息的消息体是由 clusterMsgDataGossip 结构体组成的。

typedef struct {
    char nodename[CLUSTER_NAMELEN];  //40字节
    uint32_t ping_sent; //4字节
    uint32_t pong_received; //4字节
    char ip[NET_IP_STR_LEN]; //46字节
    uint16_t port;  //2字节
    uint16_t cport;  //2字节
    uint16_t flags;  //2字节
    uint32_t notused1; //4字节
} clusterMsgDataGossip;

其中，CLUSTER_NAMELEN 和 NET_IP_STR_LEN 的值分别是 40 和 46，分别表示，nodename 和 ip 这两个字节数组的长度是 40 字节和 46 字节，我们再把结构体中其它信息的大小加起来，就可以得到一个 Gossip 消息的大小了，即 104 字节。

每个实例在发送一个 Gossip 消息时，除了会传递自身的状态信息，默认还会传递集群十分之一实例的状态信息。

所以，对于一个包含了 1000 个实例的集群来说，每个实例发送一个 PING 消息时，会包含 100 个实例的状态信息，总的数据量是 10400 字节，再加上发送实例自身的信息，一个 Gossip 消息大约是 10KB。

此外，为了让 Slot 映射表能够在不同实例间传播，PING 消息中还带有一个长度为 16,384 bit 的 Bitmap，这个 Bitmap 的每一位对应了一个 Slot，如果某一位为 1，就表示这个 Slot 属于当前实例。这个 Bitmap 大小换算成字节后，是 2KB。我们把实例状态信息和 Slot 分配信息相加，就可以得到一个 PING 消息的大小了，大约是 12KB。

PONG 消息和 PING 消息的内容一样，所以，它的大小大约是 12KB。每个实例发送了 PING 消息后，还会收到返回的 PONG 消息，两个消息加起来有 24KB。

如果实例正常处理的单个请求只有几 KB 的话，那么，实例为了维护集群状态一致传输的 PING/PONG 消息，就要比单个业务请求大了。而且，每个实例都会给其它实例发送 PING/PONG 消息。随着集群规模增加，这些心跳消息的数量也会越多，会占据一部分集群的网络通信带宽，进而会降低集群服务正常客户端请求的吞吐量。

通信频率

Redis Cluster 的实例启动后，默认会每秒从本地的实例列表中随机选出 5 个实例，再从这 5 个实例中找出一个最久没有通信的实例，把 PING 消息发送给该实例。这是实例周期性发送 PING 消息的基本做法。

这有可能会出现，有些实例一直没有被发送 PING 消息，导致它们维护的集群状态已经过期了。

为了避免这种情况，Redis Cluster 的实例会按照每 100ms 一次的频率，扫描本地的实例列表，如果发现有实例最近一次接收 PONG 消息的时间，已经大于配置项 cluster-node-timeout 的一半了（cluster-node-timeout/2），就会立刻给该实例发送 PING 消息，更新这个实例上的集群状态信息。

我们来总结下单实例每秒会发送的 PING 消息数量，如下所示：

PING 消息发送数量 = 1 + 10 * 实例数（最近一次接收 PONG 消息的时间超出 cluster-node-timeout/2）

假设单个实例检测发现，每 100 毫秒有 10 个实例的 PONG 消息接收超时，那么，这个实例每秒就会发送 101 个 PING 消息，约占 1.2MB/s 带宽。如果集群中有 30 个实例按照这种频率发送消息，就会占用 36MB/s 带宽，这就会挤占集群中用于服务正常请求的带宽。

如何降低实例间的通信开销

我们现在知道，实例间发送消息的频率有两个。

每个实例每 1 秒发送一条 PING 消息。
- 这个频率不算高，如果再降低该频率的话，集群中各实例的状态可能就没办法及时传播了。
每个实例每 100 毫秒会做一次检测，给 PONG 消息接收超过 cluster-node-timeout/2 的节点发送 PING 消息。
- 实例按照每 100 毫秒进行检测的频率，是 Redis 实例默认的周期性检查任务的统一频率，我们一般不需要修改它。

配置项 cluster-node-timeout 定义了集群实例被判断为故障的心跳超时时间，默认是 15 秒。如果 cluster-node-timeout 值比较小，那么，在大规模集群中，就会比较频繁地出现 PONG 消息接收超时的情况。

为了避免过多的心跳消息挤占集群带宽，我们可以调大 cluster-node-timeout 值，比如说调大到 20 秒或 25 秒。这样一来， PONG 消息接收超时的情况就会有所缓解，单实例也不用频繁地每秒执行 10 次心跳发送操作了。

如何验证

为了验证调整 cluster-node-timeout 值后，是否能减少心跳消息占用的集群网络带宽，我给你提个小建议：你可以在调整 cluster-node-timeout 值的前后，使用 tcpdump 命令抓取实例发送心跳信息网络包的情况。

执行下面的命令后，我们可以抓取到 192.168.10.3 机器上的实例从 16379 端口发送的心跳网络包，并把网络包的内容保存到 r1.cap 文件中：

tcpdump host 192.168.10.3 port 16379 -i 网卡名 -w /tmp/r1.cap

通过分析网络包的数量和大小，就可以判断调整 cluster-node-timeout 值前后，心跳消息占用的带宽情况了。

去中心化

如果 Redis Cluster 像 Codis 那样，把 Slot 信息存储在第三方存储上，那么无论集群实例有多少，这些信息在第三方存储上只会存储一份，也就是说，集群内的通信开销，不会随着实例的增加而增长。当集群需要用到这些信息时，直接从第三方存储上获取即可。

Redis Cluster 把所有功能都集成在了 Redis 实例上，包括路由表的交换、实例健康检查、故障自动切换等等，这么做的好处是，部署和使用非常简单，只需要部署实例，然后让多个实例组成切片集群即可提供服务。但缺点也很明显，每个实例负责的工作比较重，如果看源码实现，也不太容易理解，而且如果其中一个功能出现 bug，只能升级整个 Redis Server 来解决。

而 Codis 把这些功能拆分成多个组件，每个组件负责的工作都非常纯粹，codis-proxy 负责转发请求，codis-dashboard 负责路由表的分发、数据迁移控制，codis-server 负责数据存储和数据迁移，哨兵负责故障自动切换，codis-fe 负责提供友好的运维界面，每个组件都可以单独升级，这些组件相互配合，完成整个集群的对外服务。但其缺点是组件比较多，部署和维护比较复杂。

总结

这里，我向你介绍了 Redis Cluster 实例间以 Gossip 协议进行通信的机制。Redis Cluster 运行时，各实例间需要通过 PING、PONG 消息进行信息交换，这些心跳消息包含了当前实例和部分其它实例的状态信息，以及 Slot 分配信息。这种通信机制有助于 Redis Cluster 中的所有实例都拥有完整的集群状态信息。

虽然我们可以通过调整 cluster-node-timeout 配置项减少心跳消息的占用带宽情况，但是，在实际应用中，如果不是特别需要大容量集群，我建议你把 Redis Cluster 的规模控制在 400~500 个实例。

参考

摘自极客时间 - 蒋德钧老师的《Redis 核心技术与实战》 <- 极其推荐大家阅读~
