起初，只是想弄清楚2D图像的频谱图的含义，没想到越肝越深，前后肝了一个多月。

接《傅里叶变换及应用python版(1)》，这篇主要讲代码，通过几个典型的案例，直观的理解傅里叶变换

代码参考教程： www.bilibili.com/video/BV1X8…

离散傅里叶变换的重要概念

  • 实信号的对称性

实数信号经过傅里叶变换得到的频域图像，是关于原点对称的(一维信号关于y轴对称)

from https://zh.wikipedia.org/zh-cn/采样定理

  • 离散信号的周期化

连续信号进行采样，在频域有周期延拓的现象

from https://zh.wikipedia.org/zh-cn/采样定理

意思是，原始信号的频域只有中间蓝色图像，但是采集完经过傅里叶变换得到的频率是呈周期性重复

  • 奈奎斯特采样定理、混叠

用频率f对信号signal进行采样，最多只能只能采集f/2频率的信号。比如：采样频率为10hz，即每秒采样10次，那最多只能对5hz的信号进行采样，超过5hz的信号，采样出来的数据是错误的

https://zh.wikipedia.org/zh-cn/采样定理

如果采样频率较小，而采样后的是周期化的频率，那么最后得到的频率在边界处有交叉混叠，即高频信号是错误的，如果是图像就会变的模糊。这一条要理解好需要花点时间，我还没找到讲的非常好的资料，建议读者先假设这是对的，不要在这block。

https://zh.wikipedia.org/zh-cn/采样定理

这些定理、特征可以参考(1)里推荐的资料，里面有推导，如果不好理解，你也可以认为这是计算证明的结果，不用刻意非要从物理的角度解释这些现象。

上代码~~

代码案例

安装好Python环境，3.x以上均可

import 常用的库

import numpy as np
import math
import matplotlib.pyplot as plt
import scipy.fftpack
import random
from mpl_toolkits.mplot3d import Axes3D

example-1 离散傅里叶变换

手动创建一个信号，包含两个基础三角函数 signal=2.5sin(2π * 4 * t)+1.5sin(2π * 6.5 * t)

通过傅里叶变换，提取出两个频率

可以看到，对手动生成的信号，正确的计算出频谱图，除了4hz、6.5hz，其他频率对应的幅值都为0

## 循环的方式实现DTFT(离散傅里叶变换)

# 手动创建一个信号，由两个sin函数组合，频率幅值分别是[4, 2.5]、[6.5, 1.5]
srate  = 1000 # 采样率，hz，即每秒采样1000次
time   = np.arange(0.,2.,1/srate) # 时间序列对2秒按0.1步长分割，x轴坐标[0.1, 0.2, 0.3, ....2]
pnts   = len(time) # 绘制的点等于时间序列的长度
signal = 2.5 * np.sin( 2*np.pi*4*time ) + 1.5 * np.sin( 2*np.pi*6.5*time )

# 准备傅里叶变换的数据
fourTime = np.array(range(pnts))/pnts #傅里叶变换的时间序列，0/N, 1/N, 2/N, 3/N...N-1/N
fCoefs   = np.zeros((len(signal)),dtype=complex) #即Ck，每个三角函数的系数，每个频率分量的特征(幅值、频率、相位)

# 先绘制signal
plt.plot(time,signal)
plt.xlabel('Time (sec.)'), plt.ylabel('Amplitude (a.u.)')
plt.title('Signal')
plt.show()

# range(pnts):[0,1,2,3,....N]
# 我们并不知道原始的信号由哪些频率分量，那我们穷举，通过傅里叶变换，把很大范围的频率都求出来
# 不为0的信号分量就是有效成分
for fi in range(pnts):

    # 创建复数形式的三角函数 exp(-i2π * k * t)，我习惯称为基
    csw = np.exp( -1j*2*np.pi*fi*fourTime )

    # 将原信号和该基相乘求和，除以pnts，是因为在离散傅里叶变换中，基的模不为1，为了归一化处理
    fCoefs[fi] = np.sum( np.multiply(signal,csw) ) / pnts

# fcoefs是复数形式，取模，得到幅值，* 2后面会解释，是因为信号的频率关于y轴对称，但我们只求了正频率
# 如果不能理解为啥 * 2 ，可以先放一边，或者就记住也行，不影响对整体的理解
ampls = 2*np.abs(fCoefs)

# 生成频率值，用于x轴，srate/2表示，只取采样频率的一半，根据奈奎斯特采样定律，只有一半的采样频率是正确的
hz = np.linspace(0,srate/2,int(math.floor(pnts/2.)+1))
# 在x-y平面绘制频谱，
plt.stem(hz,ampls[range(len(hz))])
plt.xlabel('Frequency (Hz)'), plt.ylabel('Amplitude (a.u.)')
plt.xlim(0,10)
plt.show()

example-2 离散傅里叶逆变换

通过给定的频率，还原出原始的信号

  1. 先创建一个信号
# 创建信号
srate  = 1000 # 采样频率 hz
time   = np.arange(0,2*srate)/srate # 采样时间为2秒，每1/1000秒采样一次，共采样2000次，两个周期
pnts   = len(time) # 采样的点数
# 用两个基本三角函数合成信号 频率4 + 频率6.5
signal = 2.5 * np.sin( 2*np.pi*4*time ) + \
         1.5 * np.sin( 2*np.pi*6.5*time )


# 绘制信号
plt.plot(time,signal,'k')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.title('Time domain')
plt.show()

  1. 计算傅里叶变换
# 前面讲过了，计算傅里叶变换因子，不再过多注释了
fourTime = np.arange(0,pnts)/pnts
fCoefs   = np.zeros(len(signal),dtype=complex)

for fi in range(pnts):
    csw = np.exp( -1j*2*np.pi*fi*fourTime )
    fCoefs[fi] = sum( signal*csw ) / pnts

# 计算每个频率的幅值
ampls = 2*abs(fCoefs)

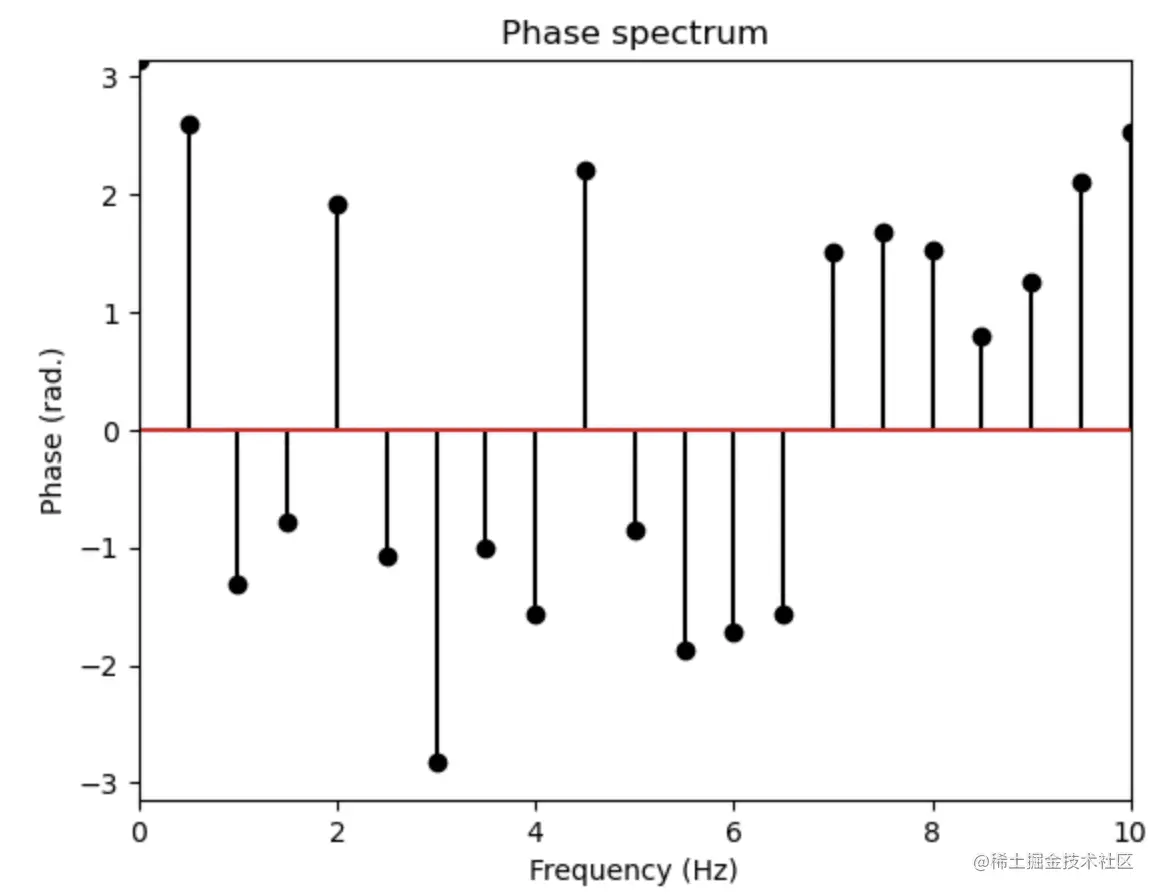

  1. 绘制频谱图、相位谱、傅里叶逆变换重建信号
# compute frequencies vector
hz = np.linspace(0,srate/2,int(np.floor(pnts/2)+1))

# plot amplitude
plt.stem(hz,ampls[:len(hz)],'ks-')

# make plot look a bit nicer
plt.xlim([0,10])
plt.ylim([-.01,3])
plt.xlabel('Frequency (Hz)')
plt.ylabel('Amplitude (a.u.)')
plt.title('Amplitude spectrum')
plt.show()

# plot angles
plt.stem(hz,np.angle(fCoefs[:len(hz)]),'ks-')

# make plot look a bit nicer
plt.xlim([0,10])
plt.ylim([-np.pi,np.pi])
plt.xlabel('Frequency (Hz)')
plt.ylabel('Phase (rad.)')
plt.title('Phase spectrum')
plt.show()

# finally, plot reconstructed time series on top of original time series
reconTS = np.real(scipy.fftpack.ifft( fCoefs ))*pnts

plt.plot(time,signal,'k',label='Original')
plt.plot(time[::3],reconTS[::3],'r.',label='Reconstructed')
plt.legend()
plt.show()

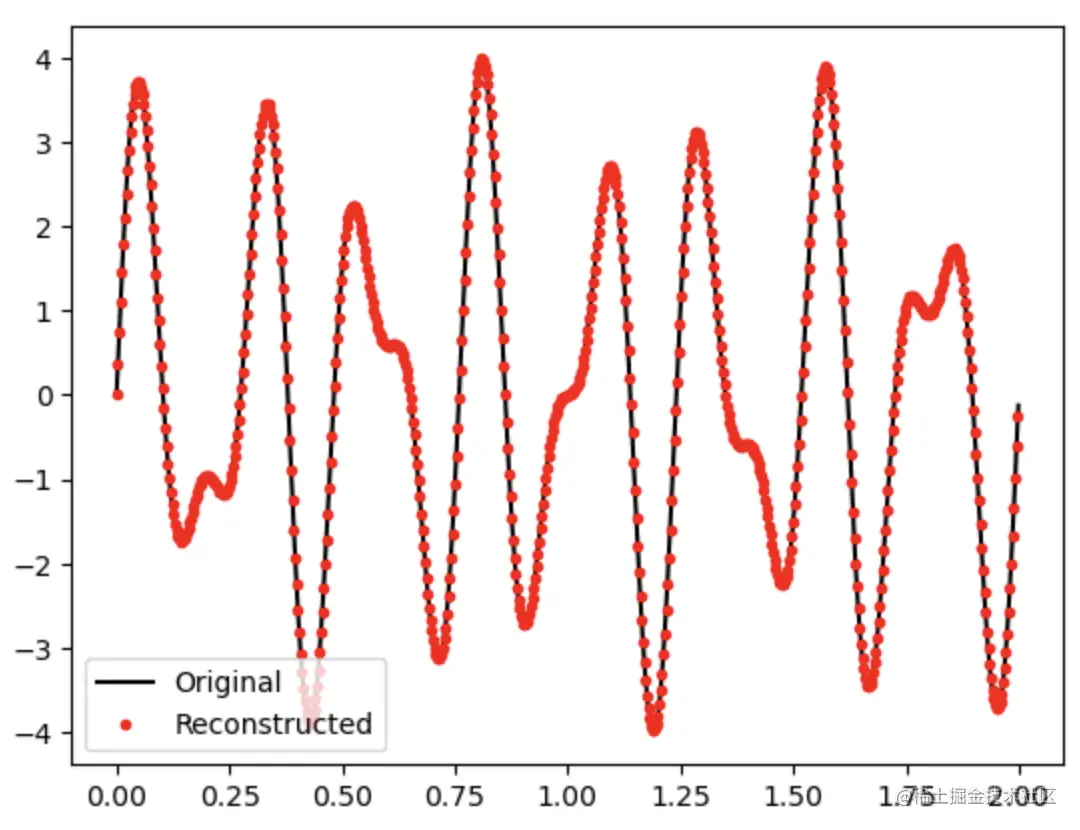

红色的点是重建的信号，可以看到，几乎一模一样的贴合

上面用python库处理傅里叶逆变换，作为对比组。下面手动计算一遍。

example-3 手动计算傅里叶逆变换

创建信号的流程一样

srate  = 1000 # hz
time   = np.arange(0,2.,1/srate)  # time vector in seconds
pnts   = len(time) # number of time points
signal = 2.5 * np.sin( 2*np.pi*4*time ) + 1.5 * np.sin( 2*np.pi*6.5*time )

fourTime = np.array(np.arange(0,pnts))/pnts
fCoefs   = np.zeros(len(signal),dtype=complex)

for fi in range(0,pnts):
    csw = np.exp( -1j*2*np.pi*fi*fourTime )
    fCoefs[fi] = np.sum( np.multiply(signal,csw) )

ampls = np.abs(fCoefs) / pnts
ampls[range(1,len(ampls))] = 2*ampls[range(1,len(ampls))]

hz = np.linspace(0,srate/2,num=math.floor(pnts/2)+1)

plt.stem(hz,ampls[range(0,len(hz))])
plt.xlim([0,10])
plt.show()

手动计算傅里叶逆变换，这里我没太弄明白，为啥重建的时候不用乘以2

## 傅里叶逆变换

# 初始化重建的信号
reconSignal = np.zeros(len(signal));

for fi in range(0,pnts):

    # 计算每个信号分量的离散值，注意，csw是一个长度为len(fourTime)的数组
    csw = fCoefs[fi] * np.exp( 1j*2*np.pi*fi*fourTime )

    # 所有信号加和
    reconSignal = reconSignal + csw


# 除以 N. 注意重建的时候，不用* 2（这里我没太深究，为啥重建的时候不用乘以2）
reconSignal = reconSignal/pnts

plt.plot(time[::4],np.real(reconSignal)[::4],'r.',label='reconstructed')

plt.plot(time,signal,label='original')
plt.legend()
plt.show()

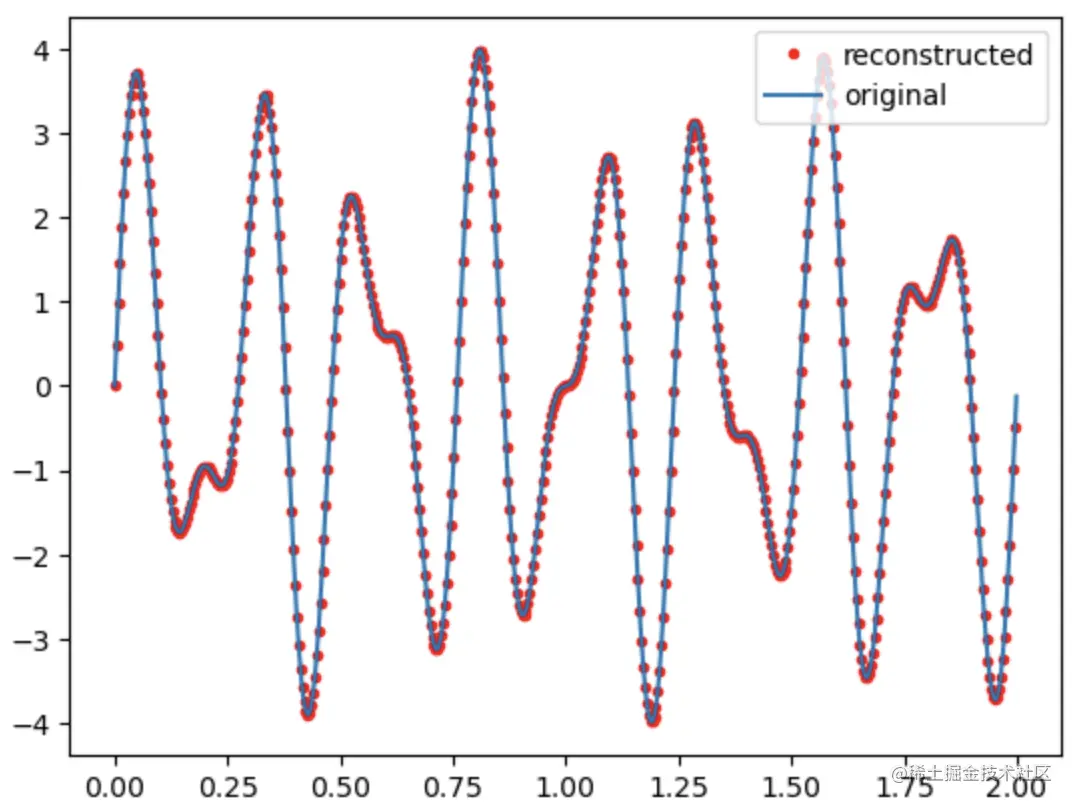

手动计算的效果也是一样的

example-4 直流分量处理(DC coefficient)

前面处理的都是单纯的三角函数相加的信号，实际上有的信号里有固定值的信号成分 比如：

signal = 1.5 + 2.5*sin( 2π * 4 * t) 多了一个固定值1.5，将整个sin函数沿y轴上移了1.5，这个1.5因为没有周期，也叫直流分量

前面讲过，经过傅里叶变换计算出来的因子前面要乘以2，才是真实的信号频率，这是因为信号具有对称性，所以要加上"负信号"那部分才对应原始信号。

注意：这个乘以2，不包括直流分量

看上图，一个信号经过DTFT得到频谱，其他的信号均是对称的，唯有"0"处的信号只有一份，所以对频率为"0"的信号要特殊处理。

# 创建信号
srate  = 1000 # hz
time   = np.arange(0.,2.,1/srate) # 生成时间序列
pnts   = len(time) # 时间点数量
# 生成频率为4，幅值为2.5的信号，再加上直流分量1.5
signal =  1.5 + 2.5*np.sin( 2*np.pi*4*time )


# 准备傅里叶变换的参数
fourTime = np.array(range(pnts))/pnts
fCoefs   = np.zeros(len(signal),dtype=complex)

for fi in range(pnts):
    # 对每个频率生成基向量信号
    csw = np.exp( -1j*2*np.pi*fi*fourTime )
    # 原信号与基向量点乘，求得每个频率对应傅里叶因子
    fCoefs[fi] = np.sum( np.multiply(signal,csw) )


# 之前的代码里，笼统的都会 * 2 求得傅里叶因子，但是遇到包含直流分量的信号，是不完全正确的
# ampls = 2*np.abs(fCoefs/pnts);

# 计算所有傅里叶因子的幅值(还没有 * 2，是不正确的)
ampls = np.abs(fCoefs/pnts);
# 除开第0个值(直流分量)不做额外处理，其他分量都 * 2
ampls[1:len(hz)] = 2*ampls[1:len(hz)]

# 生成频谱图的x轴
hz = np.linspace(0,srate/2,num=int(math.floor(pnts/2.)+1))

# 绘制原信号
plt.plot(time,signal,'k')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.title('Time domain')
plt.show()

# 绘制频谱图
plt.stem(hz,ampls[0:len(hz)])
plt.xlim(-.1,10)
plt.xlabel('Frequency (Hz)'), plt.ylabel('Amplitude (a.u.)')
plt.show()

可以看到，频谱图和原信号的各个分量都对的上了。如果直流分量的频率也乘以2，则"0"对应的就不是1.5了，变成3了。

这个细节有点绕，如果你不能太理解，建议你暂时记住，直流分量信号需要特殊处理。直流分量代表整个信号的品均值。

参考：如何理解图像傅里叶变换的频谱图

example-5 过滤信号的实现

给出下面信号，过滤掉频率为10的信号 signal = sin(2π * 4 * t) +sin(2π * 10 * t)

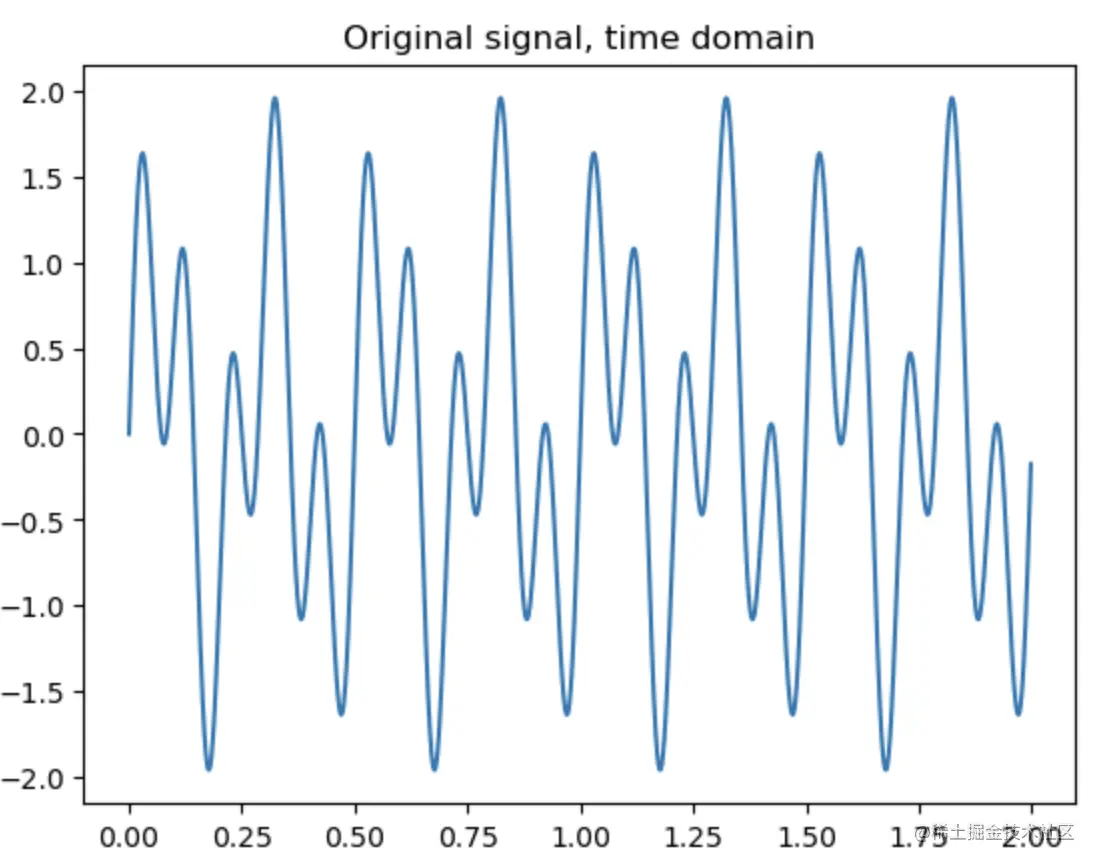

原始信号的图像：

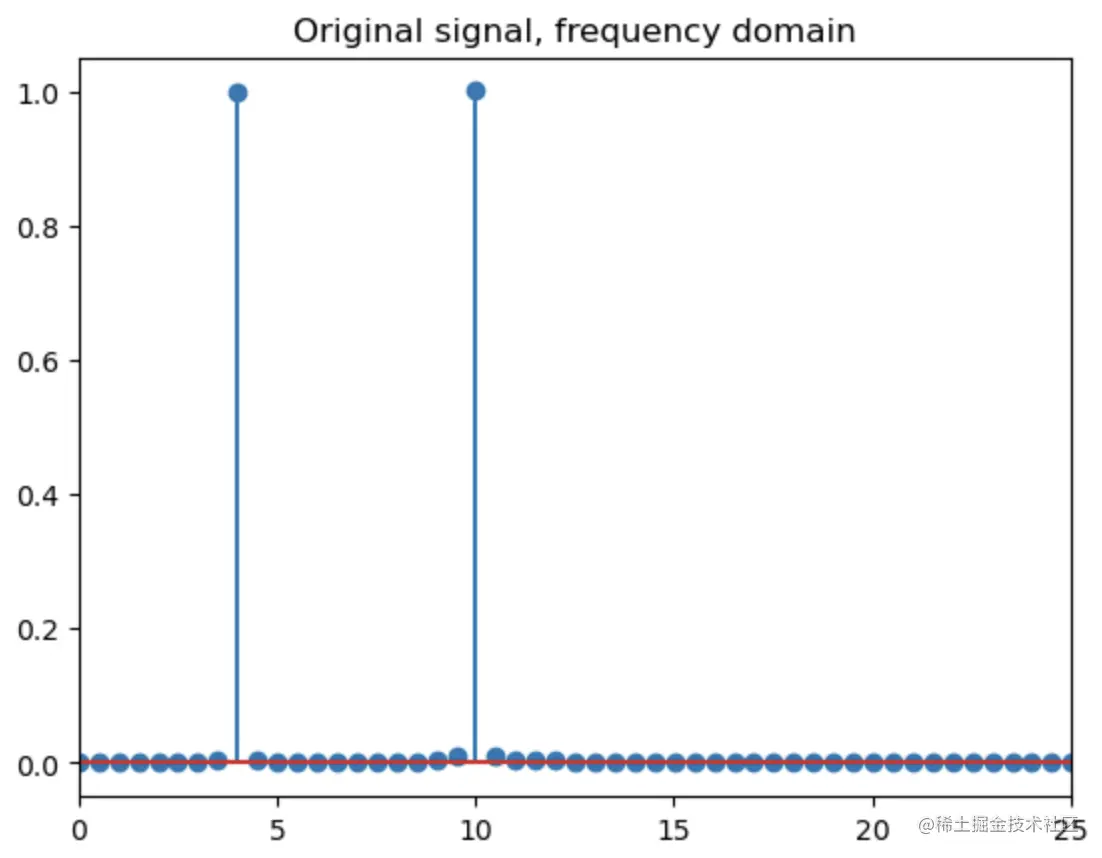

频谱图：

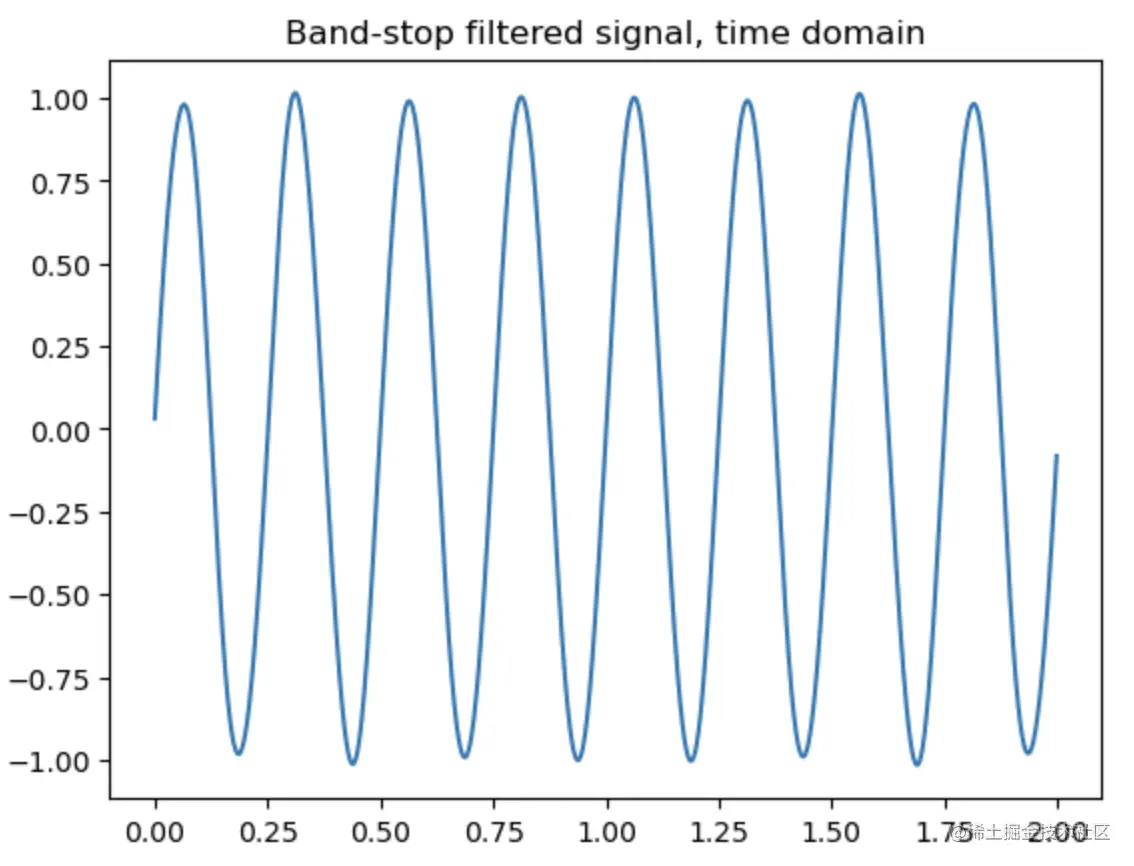

过滤掉频率为10的信号，仅保留频率为5的信号

完整代码如下：

import numpy as np
import math
import matplotlib.pyplot as plt
import pylab as pl
from IPython import display
import time as ttime
import random
from mpl_toolkits.mplot3d import Axes3D

## 带通过滤

# 参数
srate = 1000
time  = np.arange(0,2-1/srate,1/srate)
pnts  = len(time)

# 原始信号 signal
signal = np.sin(2*np.pi*4*time) + np.sin(2*np.pi*10*time)


# 傅里叶变换
fourTime = np.array(np.arange(0,pnts))/pnts
fCoefs   = np.zeros(len(signal),dtype=complex) #傅里叶变换的因子是负数


for fi in range(0,pnts):

    # 创建复数形式的基信号
    csw = np.exp( -1j*2*np.pi*fi*fourTime )

    # 点乘计算每个基信号的傅里叶因子，记得/pnts
    fCoefs[fi] = np.sum( np.multiply(signal,csw) )/pnts


# 生成x轴，单位为hz
hz = np.linspace(0,srate/2,int(np.floor(pnts/2.0)+1))

# 找到10 hz附近的信号
# argmin,指的事找到一个数组里值最小的数的索引
# 这里要注意，因为是浮点计算，真实计算过程中，不一定是10，可能是10.001
freqidx = np.argmin(np.abs(hz-10))

# 设置对应的频率为0
fCoefsMod = list(fCoefs)
fCoefsMod[freqidx] = 0

# 注意，根据奈奎斯特采样定律，采样频率f最多只能采样f/2的频率，但是经过傅里叶变换实际会得到1/f个频率（一个周期的数据）
# 另一半高频分量实际上 f/2的重复，所以实际上是去掉两个频率
fCoefsMod[len(fCoefsMod)-freqidx] = 0

# 计算逆变换
reconMod = np.zeros(len(signal),dtype=complex)
for fi in range(0,pnts):
    csw = fCoefsMod[fi] * np.exp( 1j*2*np.pi*fi*fourTime )
    reconMod = reconMod + csw


# 绘制原始信号
plt.plot(time,signal)
plt.title('Original signal, time domain')
plt.show()

# 绘制原始频谱
plt.stem(hz,2*np.abs(fCoefs[0:len(hz)]))
plt.xlim([0,25])
plt.title('Original signal, frequency domain')
plt.show()

# 绘制过滤后的信号
plt.plot(time,np.real(reconMod))
plt.title('Band-stop filtered signal, time domain')
plt.show()

注意： 注意，根据奈奎斯特采样定律，采样频率f最多只能采样f/2个有效频率，f=1000时，只有500个频率是有效的，后面一半频率数据是离散信号周期延拓造成的。

下面是原始信号经过傅里叶变换，完整的频谱(不包含负频率)，可以看到有两组频率关于500对称。

所以实际上是去掉两个频率，一个是10，另一个是 (1000-10)，它俩的幅值是一样的

example-6 快速傅里叶变换 fft

fft的推导有点麻烦，网上有很多资料，有兴趣可以自行查阅研究。建议初学者不要花太多时间耗在这。

下面的案例，主要对比fft 和手动实现的效率对比，可以看到fft比基于for循环的实现效率高两个数量级，如果信号的数据量更大，这个差异也会增大。

代码比较简单不做过多解释：

# create the signal
pnts   = 1000
signal = np.random.randn(pnts)


# start the timer for "slow" Fourier transform
tic = timeit.default_timer()

# prepare the Fourier transform
fourTime = np.array(range(0,pnts))/pnts
fCoefs   = np.zeros(len(signal),dtype=complex)

for fi in range(0,pnts):
    csw = np.exp( -1j*2*np.pi*fi*fourTime )
    fCoefs[fi] = np.sum( np.multiply(signal,csw) )


# end timer for slow Fourier transform
toc = timeit.default_timer()
t1 = toc-tic


# time the fast Fourier transform
tic = timeit.default_timer()
fCoefsF = scipy.fftpack.fft(signal)
toc = timeit.default_timer()
t2 = toc-tic

# and plot
plt.bar([1,2],[t1,t2])
plt.title('Computation times')
plt.ylabel('Time (sec.)')
plt.xticks([1,2], ['loop','FFT'])
plt.show()

print('t1:', t1, " t2: ", t2)

耗时对比：

for-loop: 0.045256367997353664
fft: 0.00010827200094354339

直观的看到，fft的实现，基本上不怎么耗时

后面我们都用fft来处理信号

2D傅里叶变换原理

穿插一点2D傅里叶变换的原理

公式：

从形式上看，将一维的变量升级到2维，

x‾\underline{x} 对应1维傅里叶变换里的 time，在二维图像里表示x、y坐标

ξ‾\underline{\xi} 对应1维傅里叶变换里的 k(频率)，在二维图像里表示该频率是沿着某个方向

将向量展开可以写成：

以这张图为例

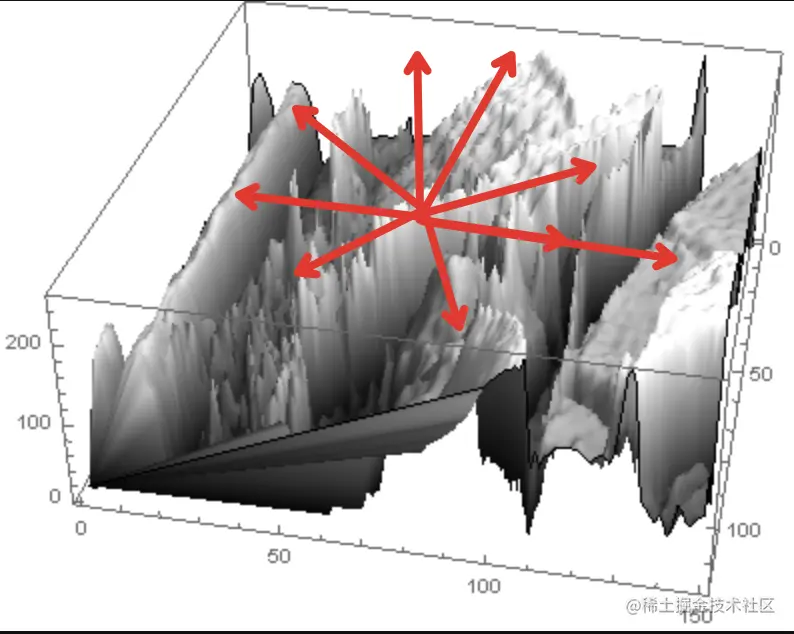

按3D的形式呈现(颜色深浅代表高度)

那么频率在x-y平面，会沿着任意方向伸展。

如果不好理解，可以按第二种方式理解：

一张图片如下：

每个方格表示一个像素颜色值，值越大颜色越深。

2D傅里叶变换可以理解为两次1D傅里叶变换，先沿着y轴变换一次，再沿着x轴变换一次。

沿着Y轴变换：

每列的第一个值表示该列进行1D傅里叶变换后得到的直流分量，即频率为0的值，常量信号

沿着X轴变换：

最后的结果如下，左上角是低频，其他三个角因为周期性，和左上角成对称关系，本质上也是低频。所以结果图中，中间是高频，四周是低频。

一般来说，低频的信号幅值大，组成一个信号的基本面，高频的信号幅值小，刻画细节、轮廓。

在很多领域，比如图像处理，会将四周的低频信号放到原点附近，高频信号放到四周

from https://blog.csdn.net/daduzimama/article/details/80109139

经过居中处理,对调频谱的四个象限

from https://blog.csdn.net/daduzimama/article/details/80109139

得到我们常见的图像频谱图

from https://blog.csdn.net/daduzimama/article/details/80109139

接着看代码

example-7 2D傅里叶变换1

实现下面的效果，不断改变三角波的方向，生成连续的动画，观察2d幅值频谱的变化，幅值频谱图上只有成对称的两个点，即只对应一个频率。

代码：

import numpy as np
import math
import matplotlib.pyplot as plt
import pylab as pl
from IPython import display
import time
import random
import scipy.fftpack
from mpl_toolkits.mplot3d import Axes3D
from scipy import signal
from scipy import interpolate

# 定义三角函数序列
sinefreq = np.linspace(.0001,.2,50) # arbitrary units

# 固定相位为π/4，
sinephas = np.pi/4
# sine wave initializations

# 生成一个x[-91, 91] y[-91, 91]的矩阵网格，网格的值分别沿x、y轴均匀增加
lims  = [-91,91]
# meshgrid原理：https://wangyeming.github.io/2018/11/12/numpy-meshgrid/
[x,y] = np.meshgrid(range(lims[0],lims[1]),range(lims[0],lims[1]))

# 生成沿着角度sinephas梯度变化的矩阵，作为2d傅里叶变换的坐标序列
xp    = x*np.cos(sinephas) + y*np.sin(sinephas)


# 动态更新画面10次，形成一个连续的动画
for si in range(0,10):

    # 生成一张2D正弦波图片，正弦波的传播方向是xp的梯度方向，即sinephas角度，注意，图片y轴正方向朝下
    img = np.sin( 2*np.pi*sinefreq[si]*xp )

    # 获取该图片的傅里叶变换因子，即频率属性，并且进行shift操作，将低频移到中心，高频移到周围
    imgX  = scipy.fftpack.fftshift(scipy.fftpack.fft2(img))
    # 获取幅值和相位
    powr2 = np.abs(imgX)
    phas2 = np.angle(imgX)


    # 画出原始正弦波图
    pl.cla() # 清除画布
    plt.subplot2grid((1,2),(0,0))
    plt.contourf(img)

    # 绘制幅值频谱
    plt.subplot2grid((2,2),(0,1))
    plt.contourf(powr2)
    plt.xlim([61,121])
    plt.ylim([61,121])

    # 绘制相位频谱
    plt.subplot2grid((2,2),(1,1))
    plt.contourf(phas2)

    # 清除输出
    display.clear_output(wait=True)
    # 更新界面
    display.display(pl.gcf())
    # sleep 0.1秒
    time.sleep(0.1)

example-8 2D傅里叶变换2

实现下面的效果，不断更改图片中圆形的位置，观察到，幅值频谱图保持不变，why?图中圆形的大小不变，仅改变相对坐标。

把圆形看成空间域的一段信号，这个信号的特征没有改变，只是改变"出场的时机"，幅值频谱只和信号的形状有关，但是观察右下方的相位谱不断在变化，表示信号分量的初始角度持续在变

复用了example-7 的一段代码(网格梯度的生成)

# 用高斯函数模拟一个圆形
width = 20 # 高斯函数的宽度
centlocs = np.linspace(-80,80,50)

for si in range(0,len(centlocs)):

    # create Gaussian
    mx = x-centlocs[si]
    my = y-20

    # 以mx my 为中心，生成高斯函数
    gaus2d = np.exp( -( mx**2 + my**2 ) / (2*width**2) )
    img = np.zeros((len(gaus2d),len(gaus2d)))
    # > 0.9的地方置为1，表示有颜色
    img[gaus2d>.9] = 1

    # 2D fft，获取幅值频谱和相位频谱
    imgX  = scipy.fftpack.fftshift(scipy.fftpack.fft2(img))

    powr2 = np.abs(imgX)
    phas2 = np.angle(imgX)


    # 显示原图
    pl.cla() # wipe the figure
    plt.subplot2grid((1,2),(0,0))
    plt.contourf(img)

    # 展示幅值频谱
    plt.subplot2grid((2,2),(0,1))
    plt.contourf(powr2)
    plt.xlim([61,121])
    plt.ylim([61,121])

    # 展示相位频谱
    plt.subplot2grid((2,2),(1,1))
    plt.contourf(phas2)

    display.clear_output(wait=True)
    display.display(pl.gcf())
    time.sleep(.01)

example-8 图像滤波-模糊效果

  1. 提取原图片的幅值频谱
  2. 在频域和一个过滤函数相乘(图片)
  3. 将得到的新的频谱图还原成空间域信号

# 加载图片图片
lenna = np.asarray( Image.open("Lenna.png") )
# 对RGB通道求均值 axis=2表示RGB通道
imgL  = np.mean(lenna,axis=2)

# 绘制原图
plt.subplot2grid((2,2),(0,0))
plt.imshow(imgL,cmap=plt.cm.gray)
# plt.axis('off')
plt.title('Original image')


# 绘制幅值频谱
imgX  = scipy.fftpack.fftshift(scipy.fftpack.fft2(imgL))

# log变换，得到的频谱图对比更明显(仅作为分析观察)
powr2 = np.log(np.abs(imgX))

plt.subplot2grid((2,3),(1,0))
plt.imshow(powr2,cmap=plt.cm.gray)
plt.clim([0,15])
plt.axis('off')
plt.title('Amplitude spectrum')


# 用高斯函数作为过滤核，宽度为0.1
width = .1 # width of gaussian (normalized Z units)
lims  = np.shape(imgL)
xr    = stats.zscore(np.arange(lims[0]))
[x,y] = np.meshgrid(xr,xr)

# add 1- at beginning of the next line to invert the filter
gaus2d = np.exp( -( x**2 + y**2 ) / (2*width**2) )


# 绘制高斯函数
plt.subplot2grid((2,3),(1,1))
plt.imshow(gaus2d,cmap=plt.cm.gray)
plt.axis('off')
plt.title('Gain function')


# 绘制调制过的幅值频谱
plt.subplot2grid((2,3),(1,2))
plt.imshow( np.log(np.abs( np.multiply(imgX,gaus2d)) ) ,cmap=plt.cm.gray)
plt.axis('off')
plt.clim([0,15])
plt.title('Modulated spectrum')


# 还原成图像
# 注意，调制过后的频谱要进过fftshift处理，把低频移到周边，高频移到中间
imgrecon = np.real(scipy.fftpack.ifft2(scipy.fftpack.fftshift(   np.multiply(imgX,gaus2d)  ) )  )

plt.subplot2grid((2,2),(0,1))
plt.imshow( imgrecon ,cmap=plt.cm.gray)
plt.axis('off')
plt.title('Filtered image')

plt.show()

# 加载图片图片
lenna = np.asarray( Image.open("Lenna.png") )
# 对RGB通道求均值 axis=2表示RGB通道
imgL  = np.mean(lenna,axis=2)

# 绘制原图
plt.subplot2grid((2,2),(0,0))
plt.imshow(imgL,cmap=plt.cm.gray)
# plt.axis('off')
plt.title('Original image')


# 绘制幅值频谱
imgX  = scipy.fftpack.fftshift(scipy.fftpack.fft2(imgL))

# log变换，得到的频谱图对比更明显(仅作为分析观察)
powr2 = np.log(np.abs(imgX))

plt.subplot2grid((2,3),(1,0))
plt.imshow(powr2,cmap=plt.cm.gray)
plt.clim([0,15])
plt.axis('off')
plt.title('Amplitude spectrum')


# 用高斯函数作为过滤核，宽度为0.1
width = .1 # width of gaussian (normalized Z units)
lims  = np.shape(imgL)
xr    = stats.zscore(np.arange(lims[0]))
[x,y] = np.meshgrid(xr,xr)

# add 1- at beginning of the next line to invert the filter
gaus2d = np.exp( -( x**2 + y**2 ) / (2*width**2) )


# 绘制高斯函数
plt.subplot2grid((2,3),(1,1))
plt.imshow(gaus2d,cmap=plt.cm.gray)
plt.axis('off')
plt.title('Gain function')


# 绘制调制过的幅值频谱
plt.subplot2grid((2,3),(1,2))
plt.imshow( np.log(np.abs( np.multiply(imgX,gaus2d)) ) ,cmap=plt.cm.gray)
plt.axis('off')
plt.clim([0,15])
plt.title('Modulated spectrum')


# 还原成图像
# 注意，调制过后的频谱要进过fftshift处理，把低频移到周边，高频移到中间
imgrecon = np.real(scipy.fftpack.ifft2(scipy.fftpack.fftshift(   np.multiply(imgX,gaus2d)  ) )  )

plt.subplot2grid((2,2),(0,1))
plt.imshow( imgrecon ,cmap=plt.cm.gray)
plt.axis('off')
plt.title('Filtered image')

plt.show()

如果对高斯核取反，可以生成图像的轮廓。这是取反后保留高频信号，去掉低频信号，而高频信号对应的是图像中颜色发生突变的地方

改动一行代码即可：

# add 1- at beginning of the next line to invert the filter
gaus2d = 1 - np.exp( -( x**2 + y**2 ) / (2*width**2) )

拓展知识，你可能见过用高斯函数对一张图片进行模糊，可以理解为将图像与高斯核进行卷积，而时域(空间域)的卷积，等于频域的乘积。且高斯函数比较特殊，它的频域也是高斯函数，所以本质上，你看到的算法和这个案例是一回事。

写在最后

关于傅里叶变换，在有些学校是一门专门的课程，而且有一些前置的课程要求，比如线性代数、微积分、微分方程、复变函数，还需要一点信号处理的知识。

还有很多细节可以深入挖掘，一篇文章里不可能整理出所有的知识。这两篇文章的意义，是让初学者、非相关行业从业者，可以快速的了解傅里叶变换的原理，能看懂信号频谱的意义，能上手简单的图像频域处理。

后续如果你还想深入理解，你需要系统的学习信号处理的课程。

avatar
文章
阅读
粉丝
相关推荐
傅里叶变换去除图像噪声（横纹）（附C++、Python代码）
593阅读
 ·
0点赞
傅里叶级数(FS)的推导
193阅读
 ·
0点赞
Scipy基础--傅里叶变换
207阅读
 ·
2点赞
用球面傅立叶神经算子模拟地球大气层
270阅读
 ·
0点赞
基于 ChatGPT 和 React 搭建 JSON 转 TS 的 Web 应用
254k阅读
 ·
214点赞
