App Bundle 文件格式

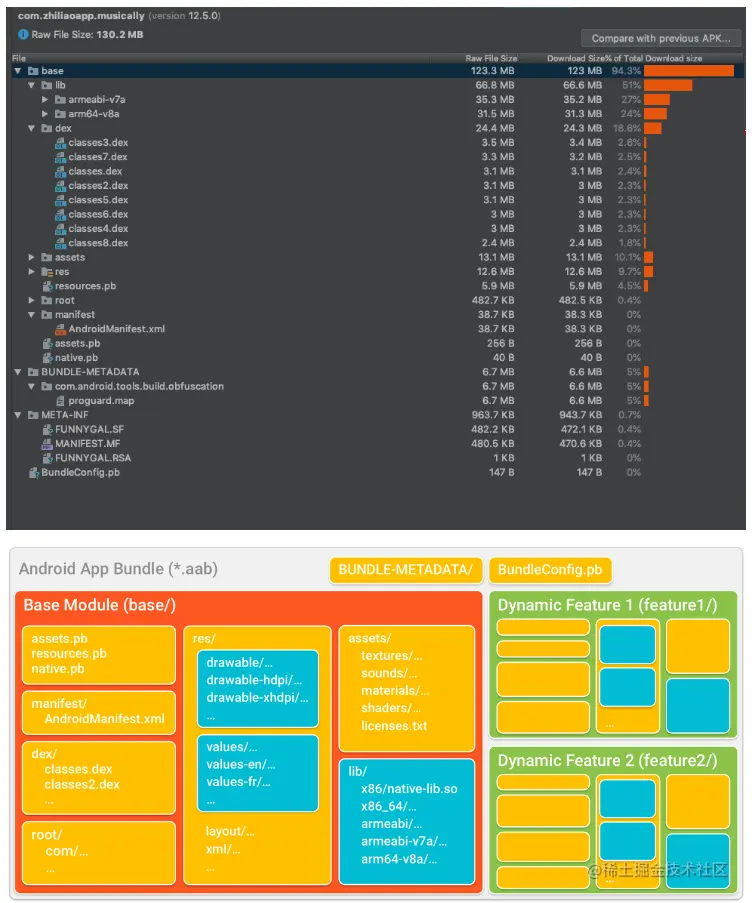

1. 基本文件格式结构

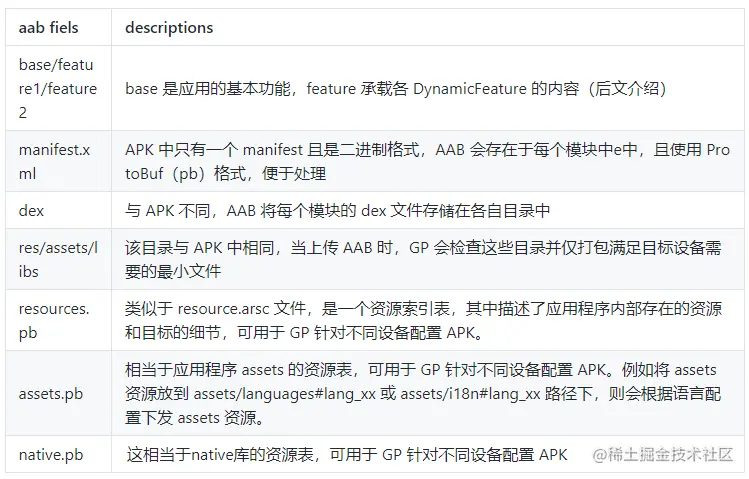

解压后的 AAB 中的内容和 APK 很相似，但又有不少区别：


后三个.pb文件是 AAB 格式的重要部分，它们描述了 APP 的不同服务目标，动态下发根据这些目标从 drawable/hdpi、lib/armeabi-v7a 或者 values/es 等路径中组织不同资源进行下发。

2. split apks

Split APKs 机制是 AAB 实现动态下发的基础，它允许将一个庞大的 APK 按不同维度拆分成独立的 APK，当用户在 GP 下载应用时，Android Framework 通过 IPC 与 GP 通信，为当前设备匹配并下载最小构成的 APK, 这只在 Android 5.0 以上的设备才有效。


AAB 上传后，GP 通过分析找出所有设备的共同资源, 生成一个 Base APK，当用户下载应用时，Base APK 将被首先安装。

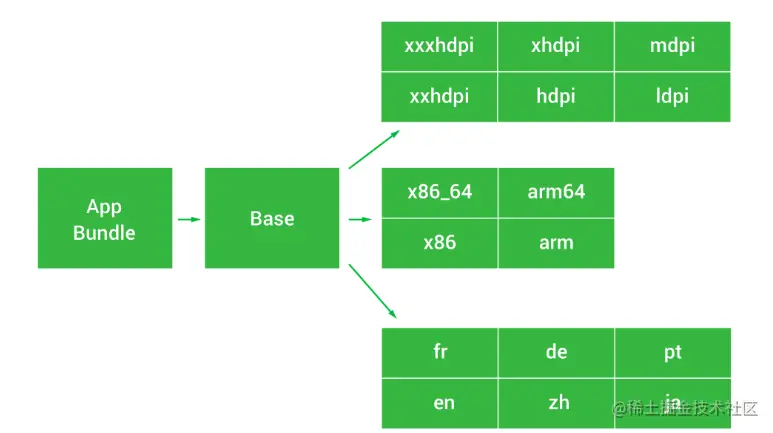

GP 又根据language、density、abi 等三个维度，分别生成 Configuration APKs（Splits）， Splits 与 Base 共享 versionCode 、packageName等，在进程管理器中以一个应用的形式存在。


当用户从市场下载应用时，GP 根据设备类型，为其下发不同的 Splits，实现最小化下发。

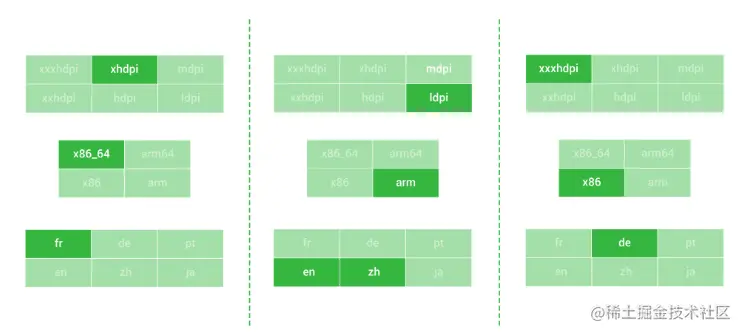

如下图，针对三种不同设备下发不同 Splits


当用户的设备发生 Configuration Changed （比如切换了系统语言）时，GP 会下发新的 Splits 到手机，如果此时手机不在线会等待下次上线时自动下发。

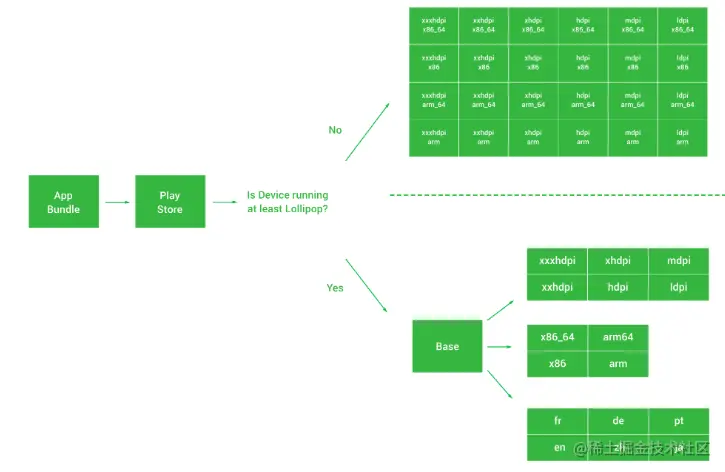

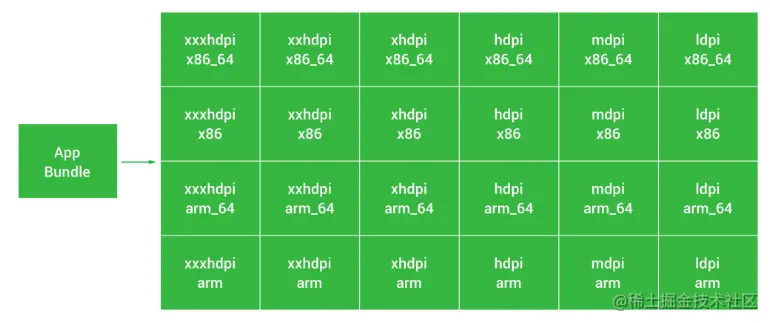

Split APKs 的这种动态下发只能用于 Android 5.0 以上设备，对于更旧的设备，AAB 会根据 这些 Splits 的矩阵生成多个 Standalone 的 APK，虽然缺少了动态下发的能力必须一次安装到位，但是相对于传统 APK 仍然减小了一定包大小。


作为开发者，我们无需关心这些具体的下发策略，只需要向市场上传一个 AAB ，后续就交给 FW 和 GP 去处理了。


3. 上传Google Play

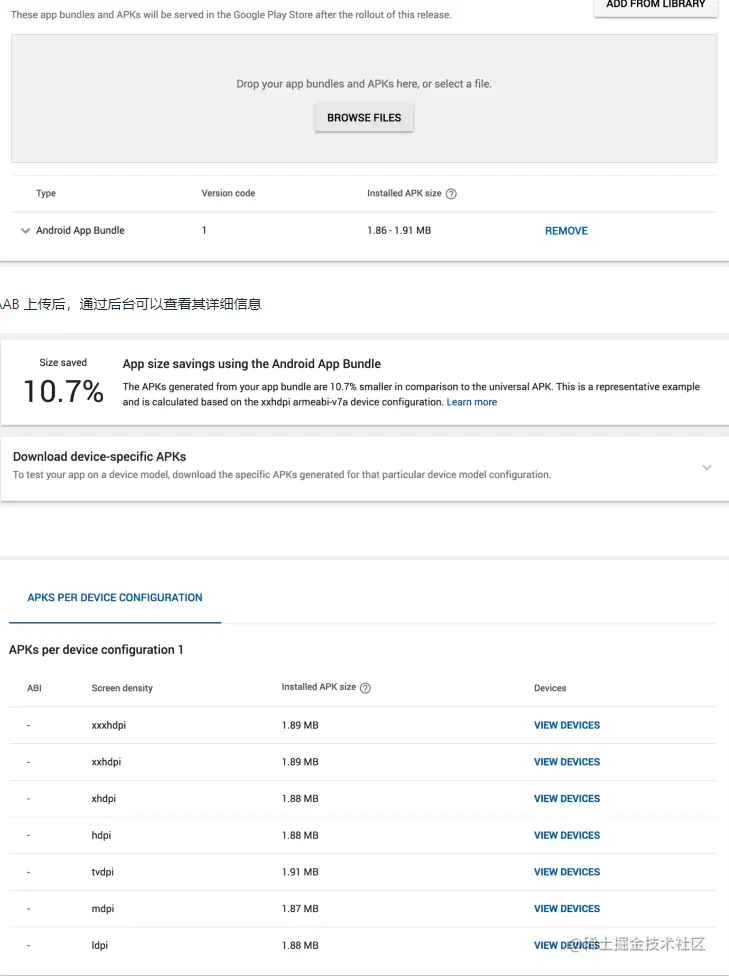

生成 AAB 后就可以上传应用市场了，GP 中上传 AAB 和 APK 的入口在一起，当然 8 月以后就没有 APK 的上传入口了。


例如可以查看 AAB 支持的屏幕密度，以及包体积的减少等信息。

4. Bundle Tool

AAB 是无法直接安装到手机的，如果想本地对 AAB 做测试，需要将 AAB 转成 APK，这需要使用 Google 官方提供的 Bundletool 工具。

Bundletool 可以获取当前设备信息

bundletool get-device-spec --output=/tmp/device-spec.json

设备的 Configurations 信息输出到指定 json 中

{
  "supportedAbis": ["arm64-v8a", "armeabi-v7a", "armeabi"],
  "supportedLocales": ["zh-CN"],
  "deviceFeatures" : // ...
  "screenDensity": 480,
  "sdkVersion": 28
}

Bundletool 根据 json 生成 .apks 中间文件

bundletool build-apks
--bundle=/MyApp/my_app.aab
--output=/MyApp/my_app.apks
--ks=/MyApp/keystore.jks
--ks-pass=file:/MyApp/keystore.pwd
--ks-key-alias=MyKeyAlias
--key-pass=file:/MyApp/key.pwd
--device-spec=file:device-spec.json

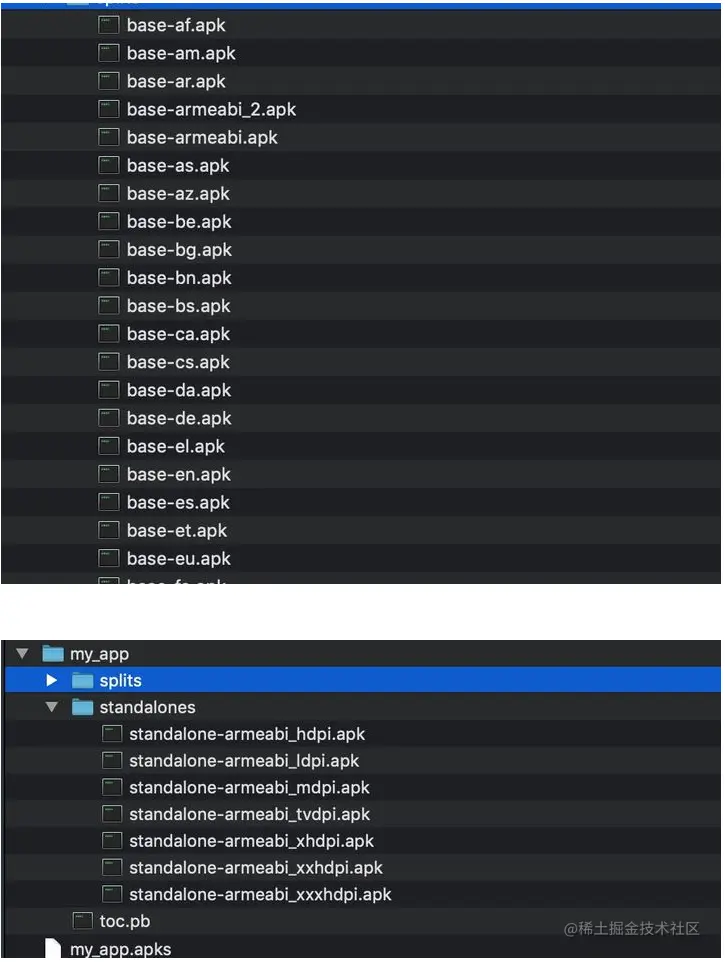

apks 的产物分为 splits 和 standalones 两个目录，splits 是按照 Configuration维度拆分的 Split APKs，必须依赖 base.apk 一起安装；standalone 必须独立安装，这是为了兼容 Android 5.0 以下的版本。

toc.pb 是 apks 的存档清单，包含 APK 集合信息的描述文件

然后再根据 json 文件，从 apks 中提取 apk ：

bundletool extract-apks
--apks=${apksPath}
--device-spec={deviceSpecJsonPath}
--output-dir={outputDirPath}

最后，通过 Bundletool 将 apk 安装到手机上。 注意该命令实际安装 apk 并非 apks

bundletool install-apks --apks=/MyApp/my_app.apks

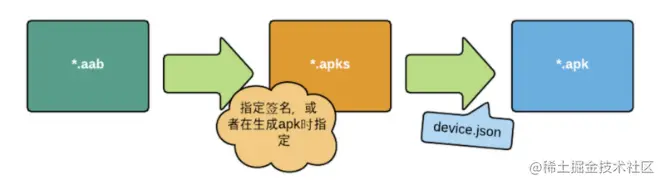

总结一下 Bundletool 生成 APK 的整体流程：


5. 创建 Dynamic Feature

除了下发 Configuration APKs，还可以以业务模块为单元“插件化”地动态下发，也就是所谓的 Dynamic Features（简称 DF）

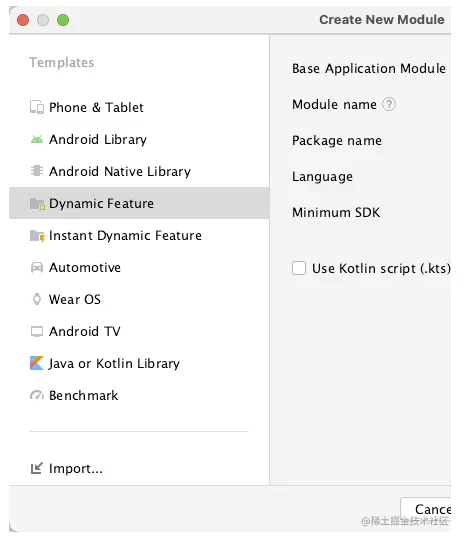

IDE 中选择 New 一个 DF 的 Module：

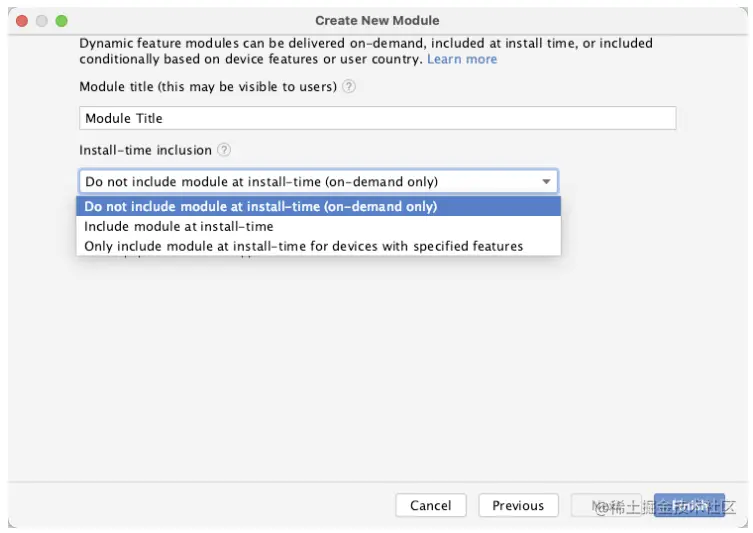

点击 next，选择 DF 的安装时机，例如一次安装到位或是按需安装

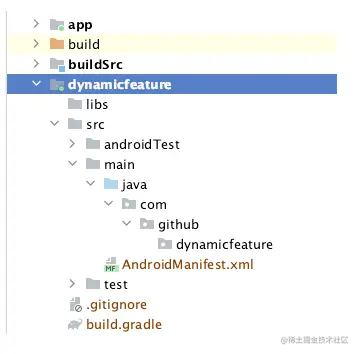

创建好的 DynamicFeature Module， 目录和一个普通的 Gadle Module 类似


但是 build.gradle 中 plugin 有所不同：com.android.dynamic-feature

plugins {
    id 'com.android.dynamic-feature'
    id 'kotlin-android'
}

build.gradle 中也无需配置 versionCode、versionName、signConfig等，DF 本质上也是 Split APKs，所以共享 Base APK 的这些信息。

此时再打开 app/ 的 build.gradle，会发现多了如下配置

dynamicFeatures = [':dynamicfeature']

这是 APP 当前支持的所有 DF 的声明

最后，DF 的 Manifeset 也发生了变化：

<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:dist="http://schemas.android.com/apk/distribution"
    package="com.github.dynamicfeature">
​
    <dist:module
        dist:instant="false"
        dist:title="@string/title_dynamicfeature">
        <dist:delivery>
            <dist:on-demand />
        </dist:delivery>
        <dist:fusing dist:include="true" />
    </dist:module>
</manifest>
  • dist:delivery: 在创建 Dynmaic Feature 的 Module 时选择的下发方式， onDemand 表示方式为按需下发
  • title：当用户确认下载 Module 时，标识相关名称
  • fusing include：设为 ture，意味着 5.0 以下的设备可以以 multi-APK 的形式安装此 Feature，此时必须设置为 onDemand 方式。

6. 安装 Dynamic Feature

当应用支持 DF 之后，我可以按需的请求并安装这些 Features，这需要集成 Play Core SDK

implementation 'com.google.android.play:core:$latest_version'

Play Core 允许用户通过交互的方式请求 DF 的下载安装，并监听下载状态


6.1 发起下载请求

DF 的下载需要借助 SplitInstallManager

SplitInstallManager splitInstallManager =
    SplitInstallManagerFactory.create(context);

创建 SplitInstallRequest， 请求下载 Module

//动态请求模块
SplitInstallRequest request =
    SplitInstallRequest
        .newBuilder()
        .addModule("someDynamicModule")
        .build();

addModule() 可以多次调用，添加多个请求的 DF

使用 SplitInstallManager 启动 Request 进行请求，并设置回调监听为下载状态

splitInstallManager
        .startInstall(request)
        .addOnSuccessListener {  }
        .addOnFailureListener {  }
        .addOnCompleteListener {  }

startInstall() 调用后会立即发起请求。另外还可以使用 deferredInstall 延迟请求, 当应用切到后台启动时才开始请求。

splitInstallManager
      .deferredInstall(Arrays.asList("someDynamicModule"));

除了请求指定 DF 以外，也可以请求指定的资源，比如安装语言资源

SplitInstallRequest request =
    SplitInstallRequest.newBuilder()
        .addLanguage(Locale.forLanguageTag(sharedPrefs.getString(LANGUAGE_SELECTION)))
        .build();

发起请求后，会返回一个 Int 值作为 session ID，通过调用 cancelInstall(Int), 可以取消当前的下载。

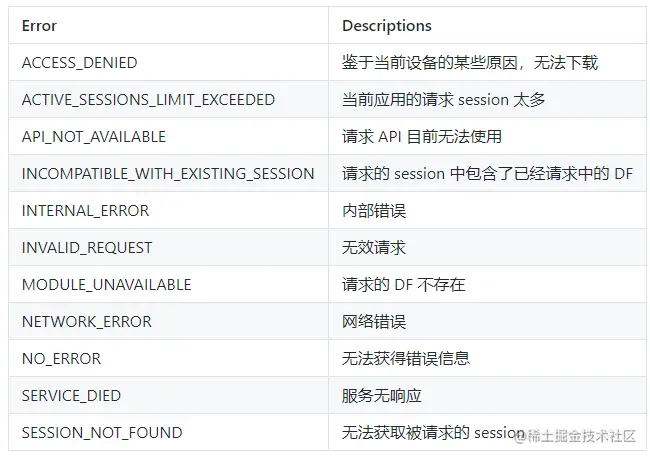

发起请求后，可能无法正常建立链接，此时会返回错误信息如下

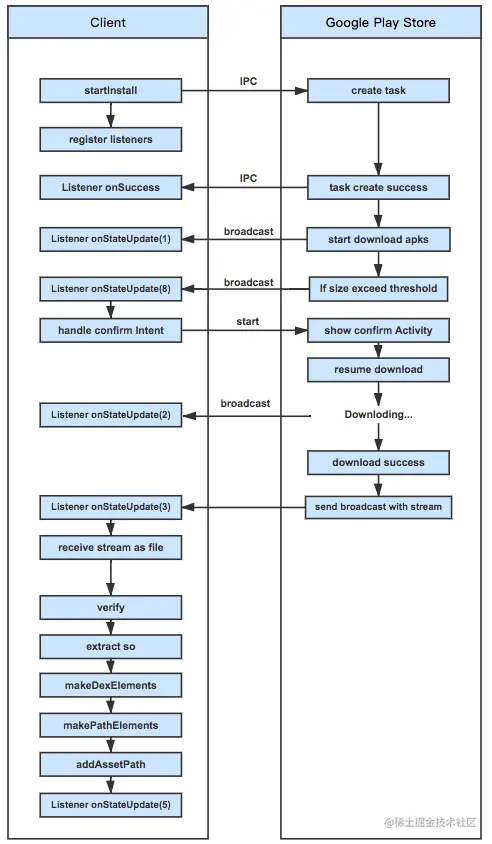

6.2 下载安装

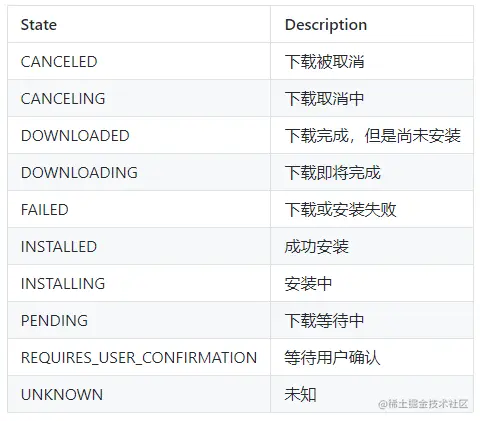

成功建立了连接后，便进入下载、安装阶段。使用 SplitInstallStateUpdatedListener 能够监听下载安装的状态，可以根据这些状态为对下载进度等进行用户提示

val stateListener = SplitInstallStateUpdatedListener { state ->
    when (state.status()) {
        PENDING -> { }
        DOWNLOADING -> { }
        DOWNLOADED -> { }
        INSTALLED -> { }
        INSTALLING -> { }
        REQUIRES_USER_CONFIRMATION -> { }
        FAILED -> { }
        CANCELING -> { }
        CANCELED -> { }
    }
}
splitInstallManager.registerListener(stateListener)


6.3 卸载模块

成功安装后，通过 getInstalledModules 可以获取所有已安装的 Module

val installedModules = splitInstallManager.installedModules

另外，通过 deferredUninstall 可以对 DF 进行指定卸载

splitInstallManager
        .deferredUninstall(listOf("someDynamicModule"))
        .addOnSuccessListener {  }
        .addOnFailureListener {  }
        .addOnCompleteListener {  }

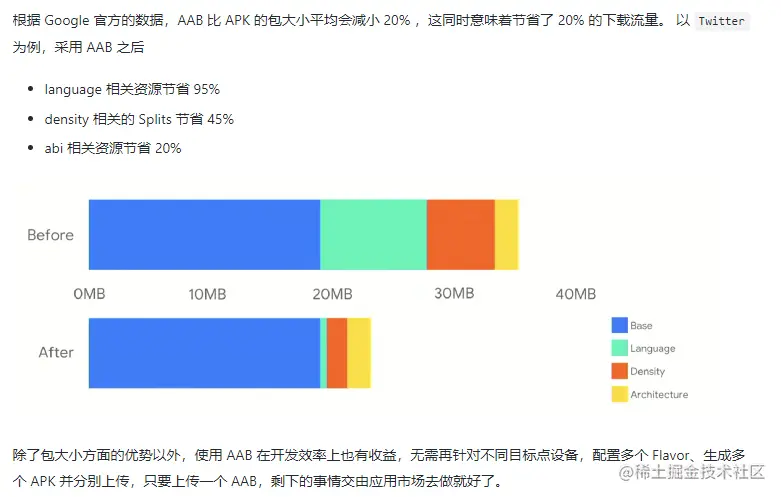

6.4 AAB 使用效果


6.5 国内使用

Qigsaw 是爱奇艺提供的一套基于 Android App Bundle 的动态化方案，无需 Google Play Service 即可在国内体验 Android App Bundle 开发工具。它支持动态下发插件 APK，采用单类加载器方式，让应用能够在不重新安装的情况下实现动态安装插件。

此外，华为应用市场也早就支持了 AAB 的上传和动态下发，所以不要再说 AAB 是打压华为的产物了 。
