由浅入深，详解 ViewModel 的那些事

Hi，你好 :)

引言

关于 ViewModel ，Android 开发的小伙伴应该都非常熟悉，无论是新项目还是老项目，基本都会使用到。而 ViewModel 作为 JetPack 核心组件，其本身也更是承担着不可或缺的作用。

因此，了解 ViewModel 的设计思想更是每个应用层开发者必不可缺的基本功。

随着这两年 ViewModel 的逐步迭代，比如 SaveStateHandle 的加入等，ViewModel 也已经不是最初版本的样子。要完全理解其设计体系，往往也要伴随着其他组件的基础，所以并不是特别容易能被开发者吃透。

故本篇将以最新视角开始，与你一起，用力一瞥 ViewModel 的设计原理。

本文对应的组件版本：

• Activity-ktx-1.5.1
• ViewModel-ktx-2.5.1

本篇定位中等，将从背景与使用方式开始，再到源码解读。由浅入深，解析 ViewModel 的方方面面。

导航

学完本篇，你将了解或明白以下内容：

• ViewModel 的使用方式；
• SavedStateHandle 的使用方式；
• ViewModel 创建与销毁流程；
• SavedStateHandle 创建流程；

好了，让我们开始吧! 🐊

基础概念

在开始本篇前，我们先解释一些基础概念，以便更加清晰的了解后续的状态保存相关。

何谓配置变更?

配置变更指的是，应用在运行时，内置的配置参数变更从而触发的Activity重新创建。

常见的场景有：旋转屏幕、深色模式切换、屏幕大小变化、更改了默认语言或者时区、更改字体大小或主题颜色等。

何谓异常重建？

异常重建指的是非配置变更情况下导致的 Activity 重新创建。

常见场景大多是因为 内存不足，从而导致后台应用被系统回收 ，当我们切换到前台时，从而触发的重建，这个机制在Android中为 Low Memory Killer 机制，简称 LMK。

可以在开发者模式，限制后台任务数为1，从而测试该效果。

ViewModel存在之前的世界

在 ViewModel 出现之前,对于 View 逻辑与数据，我们往往都是直接存在 Activity 或者 Fragment 中，优雅一点，会细分到具体的单独类中去承载。当配置变更时，无可避免，会触发界面重绘。相应的，我们的数据在没有额外处理的情况下，往往也会被初始化，然后在界面重启时重新加载。

但如果当前页面需要维护某些状态不被丢失呢，比如 选择、上传状态 等等? 此时问题就变得棘手起来。

稍有经验同学会告诉你，在 onSaveInstanceState 中重写，使用bundle去存储相应的状态啊？➡️

但状态如果少点还可以，多一点就非常头痛，更别提包含继承关系的状态保存。 😶‍🌫️

所以，不出意外的话，我们 App 的 Activity-manifest 中通常默认都是下列写法:

android:configChanges="keyboard|orientation|uiMode|..."

这也是为啥Android程序普遍不支持屏幕旋转的一部分原因，从源头扼杀因部分配置变更导致的状态丢失问题。🐶保命

VideModel存在之后的世界

随着 ViewModel 组件推出之后，上述因配置变更而导致的状态丢失问题就迎刃而解。

ViewModel 可以做到在配置变更后依然持有状态。所以，在现在的开发中，我们开始将 View数据 与 逻辑 藏于 ViewModel 中，然后对外部暴漏观察者，比如我们常常会搭配 LiveData 一起使用，以此更容易的保持状态同步。

关于 ViewModel 的生命周期，具体如下图所示：

虽然 ViewModel 非常好用，但 ViewModel 也不是万能，其只能避免配置变更时避免状态丢失。比如如果我们的App是因为 内存不足 而被系统kill 掉，此时 ViewModel 也会被清除 🔺 。

不过对于这种情况，仍然有以下三个方法可以依然保存我们的状态:

• 重写 onSaveInstanceState() 与 onRestoreInstanceState();
• 使用 SavedState,本质上其实还是 onSaveInstanceState() ；
• 使用 SavedStateHandle ，本质上是依托于 SaveState 的实现;

上述的后两种都是随着 JetPack 逐步被推出，可以理解为是对原有的onSavexx的封装简化，从而使其变得更易用。

关于这三种方法，我们会在 SavedStateHandle 流程解析中再进行具体叙述，这里先提出来，留个伏笔。

ViewModel使用方式

作为文章的开始，我们还是要先聊一聊 ViewModel 的使用方式，如下例所示:

当然，你也可以选择引入 activity-ktx ,从而以更简便的写法去写：

implementation 'androidx.activity:activity-ktx:1.5.1'

private val mainModel by viewModels<MainViewModel>()

示例比较简单，我们创建了一个 ViewModel ，如上所示，并在 MainActivity 的 onCreate() 中进行了初始化。

这也是我们日常的使用方式，具体我们这里就不再做阐述。

SavedStateHandle使用方式

我们知道，ViewModel 可以处理因为配置更改而导致的的状态丢失，但并不保证异常终止的情况，而官方的 SavedStateHandle 正是用于这种情况的解决方式。

SavedStateHandle ,如名所示，用于保存状态的手柄。再细化点就是，用于保存状态的工具，从而配合 ViewModel 而使用，其内部使用一个 map 保存我们要存储的状态，并且其本身使用 operator 重载了 set() 与 get() 方法，所以对于我们来说，可以直接使用 键值对 的形式去操作我们要保存的状态，这也是官方为什么称 SavedStateHandle 是一个 具有键值映射Map 特性的原因。

在 Fragment1.2 及 Activity1.1.0 之后, SavedStateHandle 可以作为 ViewModel 的构造函数，从而反射创建带有 SavedStateHandle 的 ViewModel 。

具体使用方式如下：

我们在 MainViewModel 构造函数中新增了一个参数 state:SavedStateHandle ,这个参数在 ViewModel 初始化时，会帮我们自动进行注入。从而我们可以利用 SavedStateHandle 以key-value的形式去保存一些 自定义状态 ,从而在进程异常终止，Act重建后，也能获取到之前保存的状态。

至于为什么能实现保存状态呢？

主要是因为 SavedStateHandle 内部默认有一个 SavedStateRegistry.SavedStateProvider 状态保存提供者对象，该对象会在我们创建ViewModel 时绑定到 SavedStateRegistry 中，从而在我们 Activity 异常重建时做到状态的 恢复 与 绑定 (通过重写 onSavexx() 与 onCreate() 方法监听)。

关于这部分内容，我们下面的源码解析部分也会再聊到，这里我们只需要知道是这么回事即可。

ViewModel源码解析

本章节，我们将从 ViewModelProvider() 开始，理清 ViewModel 的 创建 与 销毁 流程，从而理解其背后的 [魔法]。

不过 ViewModel 的源码其实并不是很复杂，所以别担心😉。

仔细想想，要解析ViewModel的源码，应该从哪里入手呢？

ViewModelProvider(this).get(MainViewModel::class.java)

最简单的方式还是初始化这里，所以我们直接从 ViewModelProvider() 初始化开始->

ViewModelProvider(this)

public constructor(owner: ViewModelStoreOwner)
	: this(owner.viewModelStore, defaultFactory(owner), defaultCreationExtras(owner))

相应的，这里开始，我们就涉及到了三个方面，即 viewModelStore 、 Factory、 Exras 。所以接下来我们就顺藤摸瓜，分别看看这三处的实现细节。

owner.viewModelStore

ViewModelStoreOwner 顾名思义，用于保存 ViewModelStore 对象。

而 ViewModelStore 是负责维护我们 ViewModel 实例的具体类，内部有一个 map 的合集，用于保存我们创建的所有 ViewModel ，并对外提供了 clear() 方法，以 便于非配置变更时清除缓存 。

---

defaultFactory(owner)

该方法用于初始化 ViewModel 默认的创造工厂🏭 。默认有两个实现，前者是 HasDefaultViewModelProviderFactory ，也是我们 Fragment 或者 ComponentActivity 都默认实现的接口，而后者是是指全局 NewInstanceFactory 。

两者的不同点在于，后者只能创建 空构造函数 的 ViewModel ，而前者没有这个限制。

示例源码：

HasDefaultViewModelProviderFactory 在 ComponentActivity 中的实现如下:

---

defaultCreationExtras(owner)

用于辅助 ViewModel 初始化时需要传入的参数，具体源码如下：

如上所示，默认有两个实现，前者是 HasDefaultViewModelProviderFactory ,也就是我们 ComponentActivity 实现的接口,具体的实现如下：

默认会帮我们注入 application 以及 intent 等，注意这里还默认使用了 getIntent().getExtras() 作为 ViewModel 的 默认状态 ，如果我们 ViewModel 构造函数中有 SavedStateHandle 的话。

更多关于 CreationExtras 可以了解这篇 创建 ViewModel 的新方式，CreationExtras 了解一下？

---

get(ViewModel::xx)

从缓存中获取现有的 ViewModel 或者 反射创建 新的 ViewModel。

示例源码如下：

当我们使用 get() 方法获取具体的 ViewModel 对象时，内部会先利用 当前包名+ViewModel类名 作为 key ，然后从 viewModelStore 中取。如果当前已创建，则直接使用；反之则调用我们的 ViewModel工厂 create() 方法创建新的 ViewModel。 创建完成后，并将其保存到 ViewModelStore 中。

---

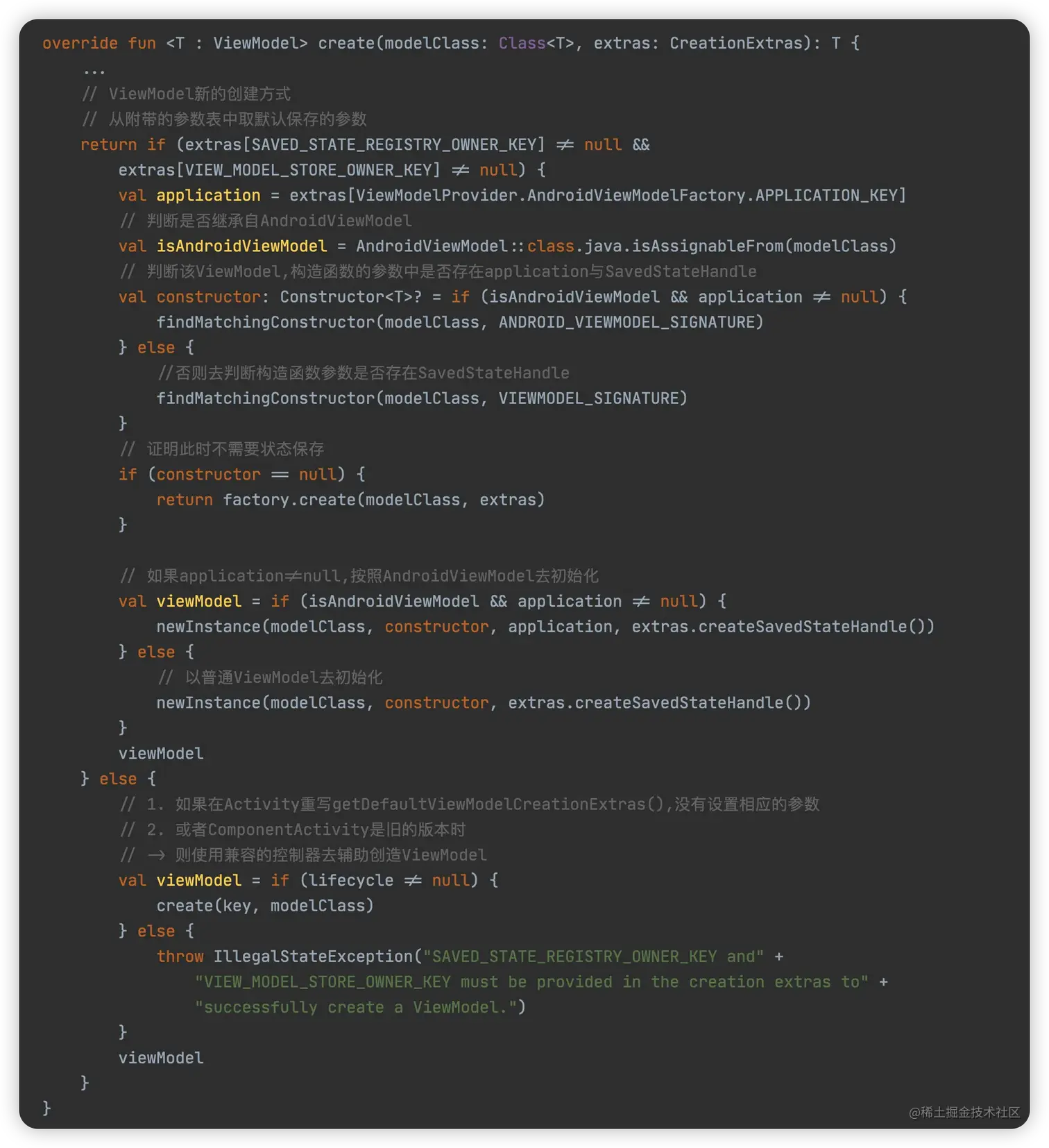

create(modelClass,extras)

具体的创造逻辑里，这里的 factory 正是我们在 ViewModelProvider 初始化时，默认构造函数 defaultFactory() 方法中生成的SavedStateViewModelFactory ，所以我们直接去看这个工厂类即可。

具体源码如下：

---

create(key,modelClass)

兼容旧的版本以及用户操作行为。

相应的，这里我们还需要再提一下，LegacySavedStateHandleController.create() 方法：

当我们调用创建 ViewModel 时，内部会调用具体的 ViewModel 工厂去创建，如果当前 ViewModel 已创建，则直接返回，否则调用其 create() 方法创建新的 ViewModel 。在具体的创建方法中，需要判断当前构造函数是不是带 application 或者 SaveStateHandle ，从而调用合适的 newInstance() 方法，最后再将创建好的 ViewModel 添加到 ViewModelStore 的 缓存 中。

---

销毁流程

在初始化 ViewModelProvider 时，还记得我们需要传递的 ViewModelStoreOwner 吗？

而这个接口正是被我们的 ComponentActivity 或者 Fragment 各自实现，相应的 ViewModelStore 也是存在于我们的 ComponentActivity 中，所以我们直接去看示例代码即可：

以ComponentActivity为例，具体的源码如下：

如上所示：在初始化Activity时，内部会使用 lifecycle 添加一个生命周期观察者，并监听 onDestory() 通知(Act销毁)，如果当前销毁的原因非配置更改导致，则调用 ViewModeltore.clear() ，即清空我们的ViewModel缓存列表，从而这也是为什么 ViewModel 不支持非配置更改的实例保存。

你可能会惊讶，那还怎么借助SavedStateHandle保存状态，viewModel已经被清空了啊🤔?

如果你记得 Activity 传统处理状态的方式，此时也就能理解为什么了？因为源头都是一个地方，而 SavedStateHandle 仅仅只是一个更简便的封装而已。不过关于这个问题具体解析，我们将在下面继续进行探讨，从而理解 SavedStateHandle 的完整流程。

SavedStateHandle流程解析

关于 SavedStateHandle 的使用方法我们在上面已经叙述过了，其相关的 api 使用源码也不是我们所关注的重点，因为并不复杂，而我们主要要探讨的是其整个流程。

要摸清 SavedStateHandle 的流程，无非就两个方向，即 从何而来 ，又 在哪里进行使用 🤔。

在上面探索 ViewModel 创建流程时，我们发现，在 get(ViewModel:xx) 方法内部,最终的 create() 方法里，存在两个分支:

1. 存在附加参数extras(viewModel2.5.0新增);
2. 不存在附加参数extras(兼容历史版本或者用户自定义的行为);

相应的，如果 ViewModel 的构造函数中存在 SavedStateHandle ，则各自的流程如下所示：

• CreationExtras.createSavedStateHandle() ；
• LegacySavedStateHandleController.create(xx).handle ；

前者使用了 CreationExtras 的扩展函数 createSavedStateHandle() ：

而后者使用了 LegacySavedStateHandleController 控制器去创建：

总结：

上述流程中，两者大致是一样的，都需要先调用 consumeRestoredStateForKey(key) 拿到要还原的 Bundle , 再调用 SavedStateHandle.createHandle() 去创建 SavedStateHandle 。

那 SavedStateRegistry 又是什么呢？

我们的插入点也就在于此开始。

我们暂时先不关注如何还原状态，而是先搞清楚 SavedStateRegistry 是什么，它又是从哪来而传递来的。然后再来看 状态如何被还原，以及 SavedStateHandle 的创建流程，最后再搞清与 SavedStateRegistry 又是如何进行关联。

---

SavedStateRegistry

其是一个用于保存状态的注册表，往往由 SavedStateRegistryOwner 接口所提供实现，从而以便与拥有生命周期的组件相关联。

比如我们常用的 ComponentActivity 或者 Fragment 默认都实现了该接口。

源码如下所示：

分析上面的代码不难发现，SavedStateRegistry 本身提供了状态 还原 与 保存 的具体能力，并使用一个 map 保存当前所有的状态提供者，具体的状态提供者由 SavedStateProvider 接口实现。

---

SavedStateRegistryOwner

相当于是拥有 SavedStateRegistry 的具体类，因为本身继承了 LifecycleOwner 接口，故其也具备 生命感知 能力，如下所示：

interface SavedStateRegistryOwner : LifecycleOwner {
    val savedStateRegistry: SavedStateRegistry
}

以 ComponentActivity 为例，我们会发现，ComponentActivity 默认实现 SavedStateRegistryOwner 接口。即 SavedStateRegistry 的创造以及状态的保存，肯定也是 经过我们Activity转发处理(不然它自己怎么处理呢😅)。

而在上面探索 ViewModel 初始化时，我们了解到，ComponentActivity 默认实现了 HasDefaultViewModelProviderFactory 接口，用于创建ViewModel工厂 。相应的，其接口方法 getDefaultViewModelProviderFactory() 默认返回的是 SavedStateViewModelFactory ,即支持状态保存的ViewModel工厂。而该工厂构造函数中正是需要接受一个 SavedStateRegistry 变量，也正是我们 ComponentActivity 中默认保存的实例，所以也不难猜测 ViewModel工厂 是如何与 SavedStateRegistry 如何关联的。

以 ComponentActivity 的实现为例，源码如下：

ComponentActivity 初始化时，会创建一个 用于保存状态注册表的控制器 SavedStateRegistryController 对象，见面知意，不难猜出，其是用于控制 SavedStateRegistry 的具体类。并且该控制器对象会在 onCreate() 中调用 performRestore() 还原状态，并在onSaveInstanceState() 中去保存状态，此时也就解释了为什么 SavedStateRegistry 能做到状态保存。

相应的，我们还是要再去看看 SavedStateRegistryController ，以便更好的理解。

---

SavedStateRegistryController

用于控制 SavedStateRegistry ,对外提供了 初始化 ，状态 还原、保存 等方法，如下所示：

简而言之，其主要用于辅助 SavedStateRegistry 进行状态保存与还原。

小结

我们再回顾一下上面的步骤，在只关心 SavedStateHandle 如何被创建这样一个大背景下，我们大致可以梳理出这样的流程：

因为我们的 ComponentActivity 或者 Fragment 默认已经实现了 SavedStateRegistryOwner 接口，而且默认是由 SavedStateRegistryController 作为 SavedStateRegistry 的具体控制，因此具体的状态保存与还原都由该控制器去操作。

当我们的 Activity 因为异常生命周期重建时，此时会回调 onSaveInstanceState() 去保存状态，此时 SavedStateRegistryController 就会调用 performSave() 去保存当前状态(即将我们ViewModel的状态保存到bundle里)，然后在 Activity 重建时，在 onCreate() 方法里进行还原(即从bundle里取出我们保存的状态)。

当我们创建 ViewModel 时，默认使用的 ViewModel 工厂是支持保存状态的 SavedStateViewModelFactory 。在初始化该工厂时，需要显式传递 SavedStateRegistryOwner 接口对象到该工厂中，而该工厂的构造函数内，会将 SavedStateRegistry 自行保存起来。

最后，如果要创建的 ViewModel 需要保存状态(即构造函数中存在SavedStateHadnle)，则使用保存的 SavedStateRegistry 变量去获取我们将要还原的状态，然后再调用 SavedStateHandle.createHandle() 去创建具体的 SavedStateHadnle。

由此结合 ViewModel 创建的流程，我们可以总结 SavedStateRegistry 的传递流程伪代码如下：

---

SavedStateHandle如何创建

在上面，我们聊完了 SavedStateRegistry 是如何被创建以及被传递给我们的 ViewModel工厂 ，而这一小节，我们将要聊聊 SavedStateHandle 如何被创建，以及状态是如何被还原的。

我们知道，当创建 SavedStateHandle 前，需要先获取已保存的状态，也即 consumeRestoredStateForKey() 方法，所以我们本章节的插入点也就是从这里开始。

而与 consumeRestoredStateForKey() 关联的类有两个, SavedStateHandlesProvider 与 SavedStateRegistry 。

前者是 viewModel(2.5.0) 新提供的 创建SavedStateHandle 的方式，后者则是用于 适配 2.5.0 之前的方式。

以 SavedStateHandlesProvider 为例，源码如下：

当我们调用 consumeRestoredStateForKey() 获取具体状态时，内部先会调用 performRestore() 从 SavedStateRegistry 获取我们保存的状态集，然后将其保存到 provider 中。再从这个总的 状态bundle 中获取我们当前 viewModel 所对应的状态。

相应的，我们再去看看 SavedStateHandle.createHandle() 方法，即 SavedStateHandle 最终被怎么创建出来。

源码如下：

上述的逻辑也比较简单，具体如源码中所示，当我们创建 SavedStateHandle 时，需要先从 SavedStateRegistry 获取我们的状态Bundle,然后再调用 createHandle() 方法创建具体的 SavedStateHandle。并在其 createHandle() 内将我们传入的 bundle 转为 Map 形式，从而传入 SavedStateHandle 的构造函数中用于初始化。

总结

在这一章节，我们主要探讨的是 SavedStateHandle 的创建流程，以 ComponentActivity 为例：

我们知道 Android 中关于状态的保存与还原，官方建议使用 onSaveInstanceState() 与 onRestoreInstanceState() ，但随着JetPack组件库的完善，官方在这两个方法的基础上新增了 SavedState ,目的是简化状态保存的成本。从原理上，其创建了一个 状态保存的的注册表 SavedStateRegistry ，内部缓存着具体的 状态提供者合集(key为string,value为SavedStateProvider)。

当我们 Activity 因为配置更改或者不可控原因需要重建时，系统此时会主动调用 onSaveInstanceState() 方法，从而触发调用 savedStateRegistry.performSave() 去保存状态。该方法内部会创建一个新的 Bundle 对象，用于保存所有状态,然后再调用所有缓存的状态提供者(SavedStateProvider)的 saveState() 方法，从而将所有需要需要保存的状态以 key-value 的方式存到 Bundle 中去。最后再将这个整体的 bundle 存入 onSaveInstanceState() 方法参数提供的 bundle 中。

当我们的 Activity 重建完成后，在 onCreate() 方法中，再使用 SavedStateRegistry 还原我们自己保存的状态 restoredState。

最后当我们创建 ViewModel 时，因为我们的 ViewModel工厂(SavedStateViewModelFactory) 持有了 SavedStateRegistry ，也即持有着我们要还原的状态(如果有)。在创建具体的 ViewModel 时，如果我们要创建的 ViewModel 构造函数中存在 SavedStateHandle 参数，则该 ViewModel 支持保存状态，所以需要先去使用 SavedStateRegistry 获取我们保存的状态，最后再调用 SavedStateHandle.create() 去创建具体 SaveStateHandle ，从而创建出支持保存状态 ViewModel 。

结语

在本篇中，我们从 ViewModel 的背景开始，再到 ViewModel 与 SavedStateHandle 的使用方式，最后又从源码层级分析了两者的具体流程，从而较完整的解析了 ViewModel 的底层实现与 SavedStateHandle 的整体创建流程。

至于更加详细的使用方式，这也非本篇要深入探索的细节，具体可参照其他同学的教程即可。

至此，关于 ViewModel 设计思想 以及 状态保存原理 到这里就结束了。也相信读过本篇的你也将不会再有所疑惑 :)
