HTML5中的WebSocket协议原理

xlybyte
340 阅读8分钟

说明

本文将先从websocket协议的诞生缘由，再到协议原理，最后如何使用来讲解。

本人文采不好，写的可能不是那么清晰，别介意

为什么需要WebSocket协议

webSocket协议使用场景一般是即时通信，有了它，服务器可以主动向浏览器推送数据，也就是支持双向通信，更加高效。那么在HTML5之前，服务器如何主动推送数据呢？

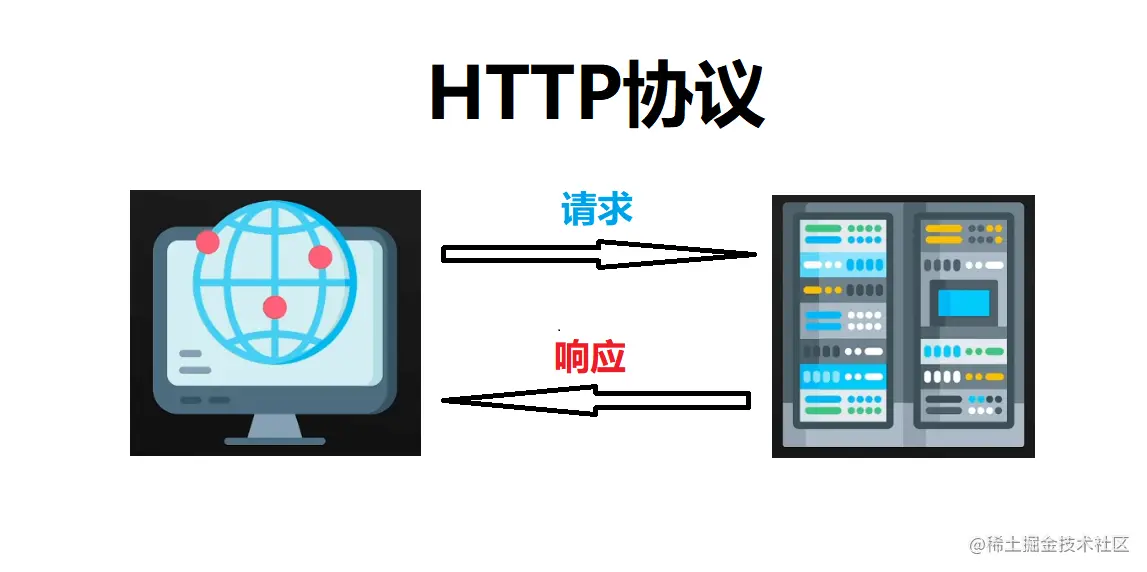

传统HTTP协议是基于 请求>响应，正如客户端没发送请求给服务器之前，服务器是不会主动做出响应的，客户端发送请求后，服务器才做出响应，很明显是单向的，而且如果要持续获取资源，得不断重复请求，也就是HTTP轮询，浏览器不断的询问服务器是否有新数据，从而间接的实现了服务端能及时的将数据发送给客户端。

定时轮询

定时轮询就是每间隔一段时间发起一次HTTP请求，例如每2秒请求一次服务器讯问是否有新数据，这种方式使用场景目前一般用于扫码登录，缺点就是会有延迟，例如设置的是2秒请求一次，那么用户扫码后最长需要等待2秒后页面才会有反应，有点体验不好，那么有什么办法解决呢？很简单，使用长轮询即可。

长轮询

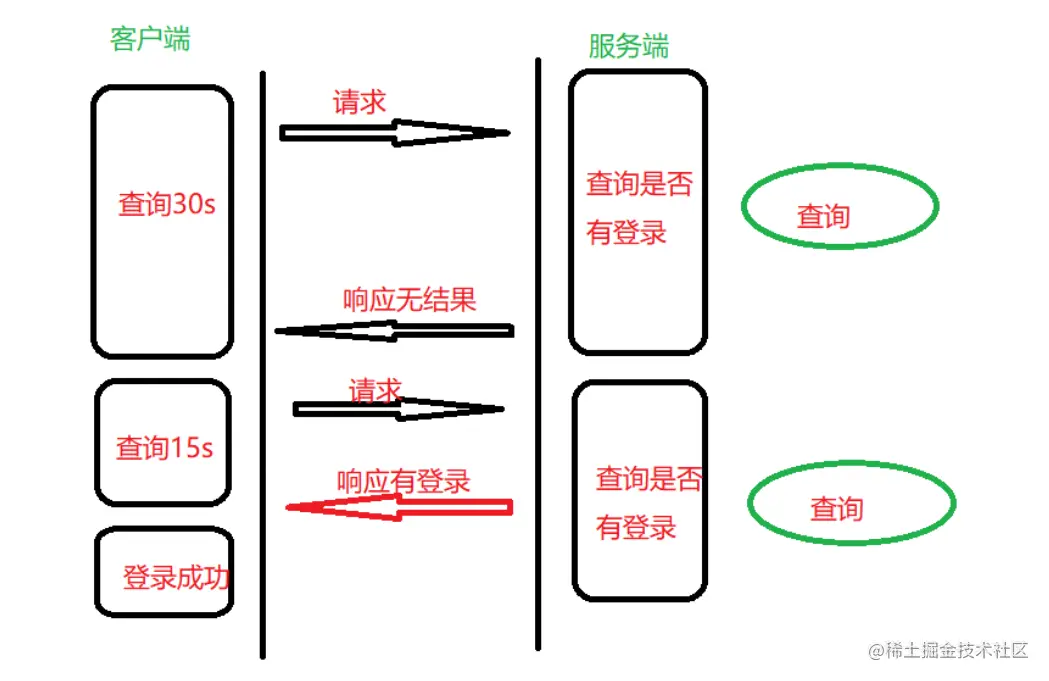

长轮询就是让HTTP请求保持一段时间，客户端需要和服务器约定请求超时时间，例如约定30秒，浏览器发起HTTP请求后将最长等待30秒，而服务端收到请求后将立刻检查是否有新数据，如果有则立刻响应请求，否则继续等待直到有新数据或者时间到了30秒后在响应请求，相当于保持持久连接，不过这里就会出问题，服务器不得不腾出资源给这个长轮循，即使没有数据的时候也得保持链接。后来就有了WebSocket

WebSocket介绍

WebSocket是一种协议，是全双工的通讯协议，服务器可以主动向客户端推送数据。它是H5新增的功能。用于与服务器收发数据，支持双向通信。较少的开销，包头只有2-10字节，简称ws，wss 协议。

它是用来做实时传输的应用协议。websocket在建立连接的时候依旧使用HTTP，只不过后面保持TCP持久连接。webSocket和HTTP很像，请求URL用的是WS或者WSS，在HTTP协议里对应的就是HTTP和HTTPS。

连接过程

客户端如果要发送WebSocket请求，就需要在请求头里做出说明，Connection的值写成upgrade，Upgrade的值写成websocket。

首先客户端发起协议升级请求，用的是标准的HTTP报文格式，并且是GET请求

服务器在收到请求后，就会发现连接要求协议升级，要升级成什么协议在upgrade里找，发现是webSocket，于是服务器就知道，客户端要建立的是webSocket连接，另外客户端还会在请求里加入Sec-WebSocket-key，这个key提供给服务器，来验证是否收到一个有效的webSocket请求。还有Sec-WebSocket-version这个是版本号。

由于发起升级请求用的是标准的HTTP请求，所以例如Host，Origin，Cookie等协议头也会发送

客户端请求头

GET ws://localhost:3001/?name=ddd HTTP/1.1
Host: localhost:3001
Connection: Upgrade   // 告诉服务器要升级协议
Upgrade: websocket    // 升级成websocket协议
Sec-WebSocket-Version: 13
Sec-WebSocket-Key: DI98YLmdRbENz/Kxqyd1Mw==  //服务端响应后 也使用某公开算法计算和服务端返回结果是否一致

当服务器做出响应的时候，需要发出状态码101切换协议，响应你的connection和upgrade，首部值是和请求一样的，来表明验证的链接已经被升级了，接着还会在响应里加上Sec-WebSocket-accept，它的值是根据请求里key的值来生成的Sec-WebSocket-accept，表示服务器同意建立连接。此时完成协议升级，后续数据交互将按照新的协议来

Accept计算公式

let accept = Base64( sha1( SecWebSocketKey + '258EAFA5-E914-47DA-95CA-C5AB0DC85B11'))

服务端响应头

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: DBXtF85wR0DcBthMLMJlYcgGsT0=   // 用公开算法使用客户端的key生成

浏览器网络请求连接示例截图


此时完成了协议升级，接下来就和HTTP协议没有半毛钱关系了，并且后续的操作都需要遵守websocket协议规范

传输数据

请求链接后就是正式传输数据了，也就是客户端和服务器可以双向传输数据了，ws数据包在websocket中称为帧

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
 +-+-+-+-+-------+-+-------------+-------------------------------+
 |F|R|R|R| opcode|M| Payload len |    Extended payload length    |
 |I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
 |N|V|V|V|       |S|             |   (if payload len==126/127)   |
 | |1|2|3|       |K|             |                               |
 +-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
 |     Extended payload length continued, if payload len == 127  |
 + - - - - - - - - - - - - - - - +-------------------------------+
 |                               |Masking-key, if MASK set to 1  |
 +-------------------------------+-------------------------------+
 | Masking-key (continued)       |          Payload Data         |
 +-------------------------------- - - - - - - - - - - - - - - - +
 :                     Payload Data continued ...                :
 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
 |                     Payload Data continued ...                |
 +---------------------------------------------------------------+

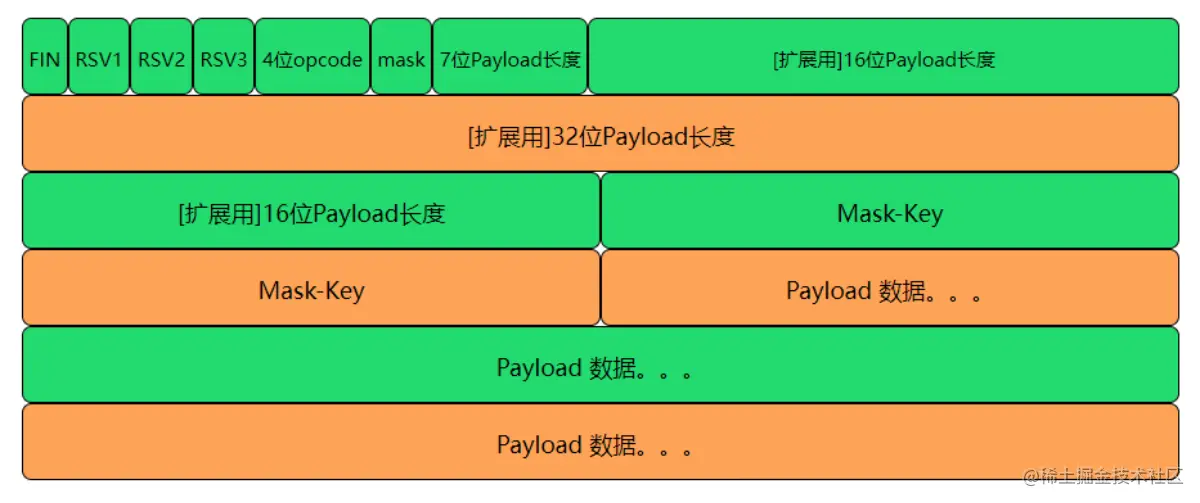

对于网络协议不熟悉的看到这个数据结构可能会看不懂，可以看下面这张图


先来解释一下ws协议的数据帧结构

FIN，代表分片，如果为1就代表为最后一个分片，如果是0则代表后面还有分片。当传输数据过大时会做一个分片处理，数据小的话一般就是一次传完不分片

  1. 发送端: 将一条消息分割成多个帧 然后发送给服务端
  2. 接收端: 接收消息帧，并将关联的帧拼接成完整的消息

opcode字段，标志这是什么类型的数据帧，1文本数据，2二进制数据，3-7暂时没有意义，8代表关闭连接的信号，9代表心跳包

payload字段，存放要传输数据的长度，该字段的长度可变, 可能为 7 比特, 也可能为 7 + 16 比特, 也可能为 7 + 64 比特。(1byte=8bit)，具体来说, 当 Payload 的实际长度在 [0, 125] 时, 则 Payload Len 字段的长度为 7 比特, 它的值直接代表了 Payload 的实际长度。

当 Payload 的实际长度为 126 时, 则 Payload Len 后跟随的 16 位将被解释为 16-bit 的无符号整数, 该整数的值指示 Payload 的实际长度; 当 Payload 的实际长度为 127 时, 其后的 64 比特将被解释为 64-bit 的无符号整数, 该整数的值指示 Payload 的实际长度

payload Data存放的实际传输的数据

通过数据帧的结构可以发现，webSocket的数据传输也是消息头+消息体的形式

浏览器webSocket使用

看完了webSocket的协议原理，可能会觉得有点复杂，其实在浏览器中已经将websocket的通讯层协议都已经封装好了，我们并不需要关心它建立连接的过程，数据帧组成的规则，等等都不用我们关心

WebSocket对象使用

建立连接

const socket = new WebSocket("ws://82.157.123.54:9010/ajaxchattest?token=xxxx");

发送数据到服务端

socket.send('message') // 发送消息, 文本与二进制都使用此方法

监听服务端推送消息

// 收到消息事件
socket.addEventListener('message', function (event) {
    console.log('收到消息 ：', event.data);
});

其它方法和事件

// 方法
socket.close() // 关闭当前连接
// 属性
socket.readyState   // 当前连接状态
socket.url   // 请求url
// 事件
// 连接成功事件
socket.addEventListener('open', function (event) {
    socket.send('Hello 嘀嘀嘀!'); // 发送消息
});
// 连接关闭事件
socket.addEventListener('close', function (event) {
    console.log('连接被关闭');
});
// 连接发生错误事件
socket.addEventListener('error', function (event) {
    console.log('连接发生错误');
});

除了使用原生webSocket对象外，还可以使用socket.io这个库，算是热度比较高的一个websocket库了

补充

跨域，websocket没有同源策略限制，而且它本身就有意被设计成可以跨域的一个手段。由于历史原因，跨域检测一直是由浏览器端来做，WebSockets是一种较新的技术，从一开始就被设计用来支持跨域场景，对于WebSocket的跨域检测工作就交给了服务端，由于升级协议时为HTTP协议，所以浏览器仍然会带上一个Origin跨域请求头，服务端则根据这个请求头判断此次跨域WebSocket请求是否合法，并执行必要的验证，而不需要像CORS那样在浏览器端采取严厉的预防措施。

协议头，由于websocket对象未提供相关方法，所以不能携带自定义协议头

异常处理Websocket的连接时发生的异常，是不能用try catch来捕获的，必须使用error事件，通过监听error事件来处理异常

鉴权方式

  1. 通过连接地址url上携带token 进行鉴权，如token失效 服务端可以关闭客户端连接
  2. websocket能自动携带同源域名下的cookie，因此可以通过cookie进行鉴权
  3. 每次发送ws消息时，在消息中携带token进行鉴权，如token失效 服务端可以关闭客户端连接
