移动端页面加载耗时监控方案

本文阐述了个人对移动端页面加载耗时监控的一些理解，主要从：节点划分及对应的实现方案，线上监控注意点，后续还能做的事 三个方面来和大家分享。

前言

移动端的页面加载速度，作为最为影响用户体验的因素之一，是我们做移动端性能优化的重点方向之一。

而优化的效果体现，需要置信的指标进行衡量（常见方法论：寻找方向->确定指标->实践->量化收益），而本文想要分享的就是：如何真实、完整、方便的获得页面加载时间，并会向线上监控环节，有一定延伸。

本文的示例代码都是OC（因为Java和kotlin我也不会😅），但相关思路和方案也适用于Android（Android端已实现并上线）。

页面加载耗时

常见方案

页面加载时长是一直以来大家都在攻坚的方向，所以市面上也有非常非常多的度量方案，从节点划分角度看：

较为基础的：ViewController 的 init -> viewDidLoad -> viewDidAppear

更进一步的：ViewController 的 init -> viewDidLoad -> viewDidAppear -> user Interactable

主流方案：ViewController 的 init -> viewDidLoad -> viewDidAppear -> view render completed -> user Interactable

还有什么地方可以改进的吗？

对于这些成熟方案，我还有什么可以更进一步的吗？主要总结为以下几个方面吧：

• 完整反映用户体感

我们做性能优化，归根结底，更是用户体验优化，在满足功能需要的同时，不影响用户的使用体验。 所以，我个人认为，大多数的性能指标，都要考虑到用户体验这个方向；页面启动速度这一块，更是如此；而传统的方案，能够完整的反应用户体感吗？ 我觉得还是有一部分的缺失的：用户主动发起交互到ViewController这个阶段。这一部分有什么呢，不就是直接tap触发的action里vc就初始化了吗？ 实际在一些较为复杂、大型的项目中，并不然，中间可能会有很多其他处理，例如：方法hook、路由调度、参数解析、containerVC的初始化、动态库加载等等。这一部分的耗时，实际上也是用户体感的一部分，而这一部分的耗时，如果不加监控的话，也会对整体耗时产生劣化。（这里可能会有小伙伴问了，这些东西，不应该由各自负责的同学，例如负责路由的同学，自行监控吗？这里我想阐述的一个观点时，时长类的监控，如果由几个时间段拼接，相比于endTime - startTime，难免会产生gap，即，加入endTime = 10，startTime = 0，那么中间分成两段，很有可能endTime2 = 10，startTime2 = 6；endTime1 = 4，startTime1 = 0，造成总时长不准。总而言之，还是希望得到一个能够完整反映用户体感的时长。）

• 数据采集与业务解耦

这一点其实市面上的很多方案已经做得很好了。解耦，一方面是为了，提效：避免后续有新的页面需要监控时，需要进行新的开发；另一方面，也是避免业务迭代对于监控数据的影响：如果是手动侵入性埋点，很难保证后续新增的耗时任务对监控数据不产生影响。 而本文方案，不需要在业务代码中插入任何代码，大都是通过方法hook来实现数据采集的；而对范围、以及匹配关系等的控制，也都是通过配置来完成的。

具体实现

节点确定&数据采集方式

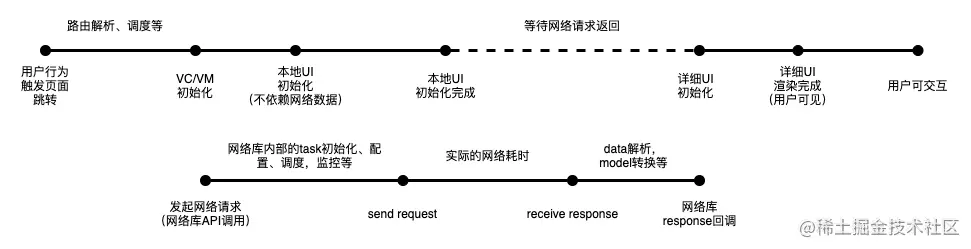

根据一个页面（ViewController）的加载过程中，开发主要进行的处理，以及可能对用户体感产生影响的因素，将页面加载过程划分为如上图所示的11个节点，具体解释及实现方案如下：

1. 用户行为触发页面跳转

由于页面的跳转一般是通过用户点击、滑动等行为触发的，因此这里监听用户触摸屏幕的时间点；但有效节点仅为VC在初始化前的最后一次点击/交互。

具体实现： hook UIWidow 的 sendEvent:方法，在swizzle方法内记录信息；为了性能考虑，目前仅记录一个uint64_t的时间戳，且仅内存写； 注意这里需要记录手指抬起的时间，即 touch.phase == UITouchPhaseEnded，因为一般action被调用的时机就是此时； 同时，为了适配各种行为触发的新页面出现，还增加了一个手动添加该节点的方法，使一些较复杂且不通用，业务特性较强的初始化场景，也能够有该节点数据，且不依赖hook；但注意该手动方法为侵入式数据采集方式。

2. ViewController的初始化

具体实现：hook UIViewController或你的VC基类 的 - (instancetype)init 的方法；

3. 本地UI初始化

不依赖于网络数据的UI开始初始化。

这个节点，我实际上并没有在本次实现，这里的一个理想态是：将这部分行为（即UI初始化的代码），通过协议的方式，约束到指定方法中；例如，架构层面约束一个setupSubviews的接口，回调给各业务VC，供其进行基础UI绘制（目前这种方式再一些更复杂的业务场景下实现并运行较好）；有这个基础约束的前提下，才能准确的采集我理想中该节点的耗时。而我目前所负责的模块，并没有这种强约束，而又不能简单的去认为所有基础UI都是在viewDidLoad中去完成的。因此需要 对原有架构的一定修改 或 能够保证所有基础UI行为都在viewDidLoad中实现，才能够实现该节点数据的准确采集。 因此2 ~ 3和3 ~ 4间的耗时，被融合为了一段2 ~ 4的耗时。

4. 本地UI初始化完成

不依赖于网络数据的UI初始化完成。

具体实现：监听主线程的闲时状态，VC初始化 节点后的首个闲时状态表示 本地UI初始化完成；（闲时状态即runloop进入kCFRunLoopBeforeWaiting）

5. 发起网络请求

调用网络SDK的时间点。

这里描述的就是上面的节点划分图的第二条线，因为两条线的节点间没有强制的线性关系，虽然图中当前节点是放在了VC初始化平行的位置，但实际上，有些实现会在VC初始化之前就发起网络请求，进行预加载，这种情况在实现的时候也是需要兼容的。

具体实现：hook 业务调用网络SDK发起请求方法的api；这里的网络库各家实现方案就可能有较大差异了，根据自身情况实现即可。

6. 网络SDK回调

网络SDK的回调触发的时间点。

具体实现：hook 网络SDK向业务层回调的api；差异性同5。

7. send request

8. receive response

真正 发出网络请求 和 收到response 的时间点，用于计算真正的网络层耗时。 这俩和5、6是不是重复了啊？并不然，因为，网络库在接收到发起网络请求的请求后，实际上在端阶段，还会进行很多处理，例如公参的处理、签名、验签、json2Model等，都会产生耗时；而真正离开了端，在网上逛荡那一段，更是几乎“完全不可控”的状态。所以，分开来统计：端部分 和 网络阶段，才能够为后续的优化提供数据基础，这也是数据监控的意义所在。

具体实现： 实际上系统网络api中就有对网络层详细性能数据的收集

- (void)URLSession:(NSURLSession *)session
              task:(NSURLSessionTask *)task
didFinishCollectingMetrics:(NSURLSessionTaskMetrics *)metrics;

根据官方文档中的描述 可以发现，我们实际上需要的时长就是从 fetchStartDate 到 responseEndDate 间的时间。 因此可以该delegate，获取这两个时间点。

9. 详细UI初始化

详细UI指，依赖于网络接口数据的UI，这部分UI渲染完成才是页面达到对用户可见的状态。

具体实现：这里我们认为从网络SDK触发回调时，即开始进行详细UI的渲染，因此该节点和节点6是同一个节点。

10. 详细UI渲染完成

页面对用户来说，真正达到可见状态的节点。

具体实现： 对于一个常规的App页面来说，如何定义一个页面是否真正渲染完成了呢？

被有效的视图铺满。

什么是有效视图呢？视频，图片，文字，按钮，cell，能向用户传递信息，或者产生交互的view； 铺满，并不是指完全铺满，而是这些有效视图填充到一定比例即可，因为按照正常的视觉设计和交互体验，都不会让整个屏幕的每一个像素点都充满信息或具备交互能力；而这个比例，则是根据业务的不同而不同的。 下面则是上述逻辑的实现思路：

确定有效视图的具体类

UITextView
UITextField
UIButton
UILabel
UIImageView
UITableViewCell
UICollectionViewCell

主流方案中比较常见的，是前几种类，并不包括最后的两个cell；而这里为什么将cell也作为有效视图类呢？ 首先，出于业务特征考虑，目前应用该套监控方案的页面，主要是以卡片列表样式呈现的；而且个人认为，市面上很多App的页面也都是列表形式来呈现内容的；当然，如果业务特征并不相符，例如全屏的视频播放页，就可以不这样处理。 其次，将cell作为有效视图，确实能够极大的降低每次计算覆盖率的耗时的。性能监控本身产生的性能消耗，是性能方向一直以来需要着重关注的点，毕竟你一个为了性能优化服务的工具，反而带来了不小的劣化，怎样也说不太过去啊😂~ 我也测试了是否包含cell对计算耗时的影响： 下表中为，在一个层级较为复杂的业务页面，页面完全渲染完成之后，完成一次覆盖率达到阈值的扫描所需的时长。

有效视图	包含 cell	不包含 cell
检测一次覆盖率耗时（ms）	1~5	15~18
耗时减少		15ms/次（83%）

而且，有效视图的类，建议支持在线配置，也可以是一些自定义类。

将cell作为有效视图，大家可能会产生一个新的顾虑：占位cell的情况，再具体点，就是常见的骨架图怎么办？骨架图是什么，就是在网络请求未返回的时候，用缓存的data或者模拟样式，渲染出一个包含大致结构，但不包含具体内容的页面状态，例如这种：

这种情况下，cell已经铺满了屏幕，但实际上并未完成渲染。这里就要依赖于节点的前后顺序了，详细UI是依赖于网络数据的，而骨架图是在网络返回之前绘制完成的，所以真正的覆盖率计算，是从网络数据返回开始的，因此骨架图的填充完成节点，并不会被错误统计未详细UI渲染完成的节点。

覆盖率的计算方式

如上图所示，开辟两个数组a、b，数组空间分别为屏幕长宽的像素数，并以0填充，分别代表横纵坐标； 从ViewController的view开始递归遍历他的subView，遇见有效视图时，将其frame的width和height，对应在数组a、b中的range的内存空间，都填充为1，每次遍历结束后，计算数组a、b中内容为1的比例，当达到阈值比例时，则视为可见状态。 示例代码如下：

- (void)checkPageRenderStatus:(UIView *)rootView {
    if (kPhoneDeviceScreenSize.width <= 0 || kPhoneDeviceScreenSize.height <= 0) {
        return;
    }

    memset(_screenWidthBitMap, 0, kPhoneDeviceScreenSize.width);
    memset(_screenHeightBitMap, 0, kPhoneDeviceScreenSize.height);

    [self recursiveCheckUIView:rootView];
}

- (void)recursiveCheckUIView:(UIView *)view {
    if (_isCurrentPageLoaded) {
        return;
    }

    if (view.hidden) {
        return;
    }

    // 检查view是否是白名单中的实例，直接用于填充bitmap
    for (Class viewClass in _whiteListViewClass) {
        if ([view isKindOfClass:viewClass]) {
            [self fillAndCheckScreenBitMap:view isValidView:YES];
            return;
        }
    }

    // 最后递归检查subviews
    if ([[view subviews] count] > 0) {
        for (UIView *subview in [view subviews]) {
            [self recursiveCheckUIView:subview];
        }
    }
}

- (BOOL)fillAndCheckScreenBitMap:(UIView *)view isValidView:(BOOL)isValidView {

    CGRect rectInWindow = [view convertRect:view.bounds toView:nil];

    NSInteger widthOffsetStart = rectInWindow.origin.x;
    NSInteger widthOffsetEnd = rectInWindow.origin.x + rectInWindow.size.width;
    if (widthOffsetEnd <= 0 || widthOffsetStart >= _screenWidth) {
        return NO;
    }
    if (widthOffsetStart < 0) {
        widthOffsetStart = 0;
    }
    if (widthOffsetEnd > _screenWidth) {
        widthOffsetEnd = _screenWidth;
    }
    if (widthOffsetEnd > widthOffsetStart) {
        memset(_screenWidthBitMap + widthOffsetStart, isValidView ? 1 : 0, widthOffsetEnd - widthOffsetStart);
    }

    NSInteger heightOffsetStart = rectInWindow.origin.y;
    NSInteger heightOffsetEnd = rectInWindow.origin.y + rectInWindow.size.height;
    if (heightOffsetEnd <= 0 || heightOffsetStart >= _screenHeight) {
        return NO;
    }
    if (heightOffsetStart < 0) {
        heightOffsetStart = 0;
    }
    if (heightOffsetEnd > _screenHeight) {
        heightOffsetEnd = _screenHeight;
    }
    if (heightOffsetEnd > heightOffsetStart) {
        memset(_screenHeightBitMap + heightOffsetStart, isValidView ? 1 : 0, heightOffsetEnd - heightOffsetStart);
    }

    NSUInteger widthP = 0;
    NSUInteger heightP = 0;
    for (int i=0; i< _screenWidth; i++) {
        widthP += _screenWidthBitMap[i];
    }
    for (int i=0; i< _screenHeight; i++) {
        heightP += _screenHeightBitMap[i];
    }

    if (widthP > _screenWidth * kPageLoadWidthRatio && heightP > _screenHeight * kPageLoadHeightRatio) {
        _isCurrentPageLoaded = YES;
        return YES;
    }

    return NO;
}

但是也会有极端情况（类似下图）

无法正确反应有效视图的覆盖情况。但是出于性能考虑，并不会采用二维数组，因为w*h的量太大，遍历和计算的耗时，会有指数级的激增；而且，正常业务形态，应该不太会有类似的极端形态。

即使真的会较高频的出现类似情况，也有一套备选方案：计算有效视图的面积 占 总面积 的比例；该种方式会涉及到UI坐标系的频繁转换，耗时也会略差于当前的方式。

在某些业务场景下，例如 无/少结果情况，关于页面等，完全渲染后，也无法达到铺满阈值。 这种情况，会以用户发生交互（同 1、用户行为触发页面跳转 的获取方式）和 主线程闲时状态超过5s （可配）来做兜底，看是否属于这种状态，如果是，则相关性能数据不上报，因为此种页面对性能的消耗较正常铺满的情况要低，并不能真实的反应性能消耗、瓶颈，因此，仅正常铺满的业务场景进行监控并优化，即可。

扫描的触发时机

以帧刷新为准，因为只有每次帧刷新后，UI才会真正产生变化；出于性能考虑，不会每帧都进行扫描，每间隔x帧（x可配，默认为1），扫描一次；同时，考虑高刷屏 和 大量UI绘制时会丢帧 的情况，设置 扫描时间间隔 的上下限，即：满足 隔x帧 的前提下，如果和上次扫描的时间差小于 下限，仍不扫描；如果 某次扫描时，和上次扫描的时间间隔 大于 上限，则无论中间隔几帧，都开启一次扫描。

11. 用户可交互

用户可见之后的下一个对用户来说至关重要的节点。如果只是可见，然后就疯狂占用主线程或其他资源，造成用户的点击等交互行为，还是会被卡主，用户只能看，不能动，这个体感也是很差的；

具体实现：详细UI渲染完成 后的 首次主线程闲时状态。

监控方案

这里由于各家的基建并不相同，因此只是总结一些小的建议，可能会比较零散，大家见谅。

1. 建议采样收集

首先，数据的采集或者其他的新增行为/方法，一定是会产生耗时的，虽然可能不多，但还是秉着尽善尽美的原则，还是能少点就少点的，所以数据的采集，包括前面的hook等等一切行为，都只是随机的面向一部分用户开放，降低影响范围； 而且，如果数据量极大，全量的数据上报，其实对数据链路本身也会产生压力、增加成本。 当前，采样的前提是基本数据量足够，不然的话，采样样本量过小，容易对统计结果产生较大波动，造成不置信的结果。

2. 可配置

除了基本的是否开启的开关之外，还有其他的很多的点 需要/可以/建议 使用线上配置控制。个人认为，线上配置，除了实现对逻辑的控制，更重要的一个作用，就是出现问题时及时止损。 举一些我目前使用的配置中的例子： - 有效视图类 - 渲染完成状态，横纵坐标的填充百分比阈值 - 终态的兜底阈值 - VC的类名、对应的网络请求 等等。

3. 本地异常数据过滤

由于我们的样本数据量会非常大，所以对于异常数据我们不需要“手软”，我们需要有一套本地异常数据过滤的机制，来保证上报的数据都是符合要求的；不然我们后续统计处理的时候，也会因此出现新的问题需要解决。

后续还能做的事

这一部分，是对后续可实现方案的一个美好畅想~

1）页面可见态的终点，不只是覆盖率

其实，实际业务场景中，很多cell，即使绘制完，并渲染到屏幕上，此时，用户可见的也没有达到我们真正希望用户可见的状态，很多内容，都还是一个placeholder的状态。例如，通过url加载的image，我们一般都是先把他的size算好，把他的位置留好，cell渲染完就直接展示了；再进一步，如果是一个视频的播放卡片，即使网络图片加载好了，还要等待视频帧的返回，才能真正达到这张卡片的$\color{red}{业务终态}$（求教这里标红后如何能够让字体大小一致）。

这个非常后置，而且我们端上可能也影响不了什么的节点，采集起来有意义吗？

我觉得这是一个非常有价值的节点。一直都在说“技术反哺业务”，那么业务想要用户真正看到的那个终态，就是很重要的一环；因此，用户能在什么时间点看到，从业务角度说，能够影响其后续的方案设计（表现形式），完善用户体感对业务指标的影响；从技术角度说，可以感知真实的全链路的表现（不只是端），从而有针对性的进行优化。

如何获取到所有的业务终态呢？

这里一定是和业务有所耦合的，因为每个业务的终态，只有业务自身才知道；但是我们还是要尽量降低耦合度。 这里可以用协议的方式，为各个业务增加一个达到终态的标识，那么在某个业务达到终态之后，设置该标识即可，这里就是唯一对业务的侵入了；然后和计算覆盖率类似，这里的遍历，是业务维度（这里想象为卡片更好理解一点），只有全部业务的标识都ready之后，才是真正达到业务上的终态。

2）性能指标 关联 业务行为

其实，现在性能监控，各类平台，各个团队，或多或少的都在做，我相信，性能数据采集的代码，在工程中，也不仅仅只有一份；这个现状，在很多成一定规模的互联网公司中都可能存在。

而如果您和我一样，作为一个业务团队，如何在不重复造轮子的情况下，夹缝中求生存呢？

我个人目前的理解：将 性能表现 与 业务场景 相关联。

帧率、启动耗时、CPU、内存等等，这些性能指标数据的获取，在业界都有非常成熟的方案，而且我们的工程里，一定也有相关的代码；而我们能做的，仅仅是，调一下人家的api，然后把数据再自己上传一份（甚至有的连上传都包含了），就完事了吗？

这样我觉得并不能体现出我们自建监控的价值。个人理解，监控的意义在于：暴露问题 + 辅助定位问题 + 验证问题的解决效果。

所以我们作为业务团队，将 性能数据 和 我们的业务做了什么 bind 到一起了，是不是就能一定程度上完成了上面的目的呢？

我们可以明确，我们什么样的业务行为，会影响我们的性能数据，也就是影响我们的用户基础体验。这样，不仅会帮助我们定位问题的原因，甚至会影响产品侧的一些产品能力设计方案。

完成这些建设之后，可能我们的监控就可以变成这样，甚至更好的状态：

3）完善全链路对性能表现的关注

性能数据的关注、监控，不应该仅仅在线上阶段，开发期 → 测试期 → 线上，全链路各个环节都应该具有。

• 目前各家都比较关注线上监控，相信都已经较为完善；

• 测试期的业务流程性能脚本；对于测试的性能测试方案，开放应该参与共建或者有一定程度的参与，这样才能从一定程度上保证数据的准确性，以及双方性能数据的相互认可；

• 开发期，目前能够提供展示实时CPU、FPS、内存数据的基础能力的工具很常见，也比较容易实现；但实际上，在日常开发的过程中，很难让RD同时关注需求情况与性能数据表现。因此，还是需要一些工具来辅助：例如，我们可以对某些性能指标，设置一些阈值，当日常开发中，超过阈值时，则弹窗提醒RD确认是否原因、是否需要优化，例如，详细UI绘制阶段的耗时阈值是800ms，如果某位同学在进行变更后，实际绘制耗时多次超越该值，则弹窗提醒。
