Flutter的绘制剖析—图形库Skia

江湖修行
3,352 阅读10分钟

Flutter是Google打造的高性能、跨平台的UI框架，不仅支持Android、iOS，还支持Windows、Linux等操作系统。它可以给开发者提供简单、高效的方式来构建和部署跨平台、高性能移动应用；给用户提供漂亮、无平台区分的app体验。

图形库Skia是其跨平台的基石，本文会对其渲染原理做剖析，带大家了解flutter平台的渲染机制。

本文不会对跨端框架做对比，也不会涉及绘制的三棵树，流水线机制等知识（后续会单独介绍），还有一点最新的flutter2也对web支持进行了提速，其中web render中的html渲染方式底层并没有用Skia库。

移动端渲染

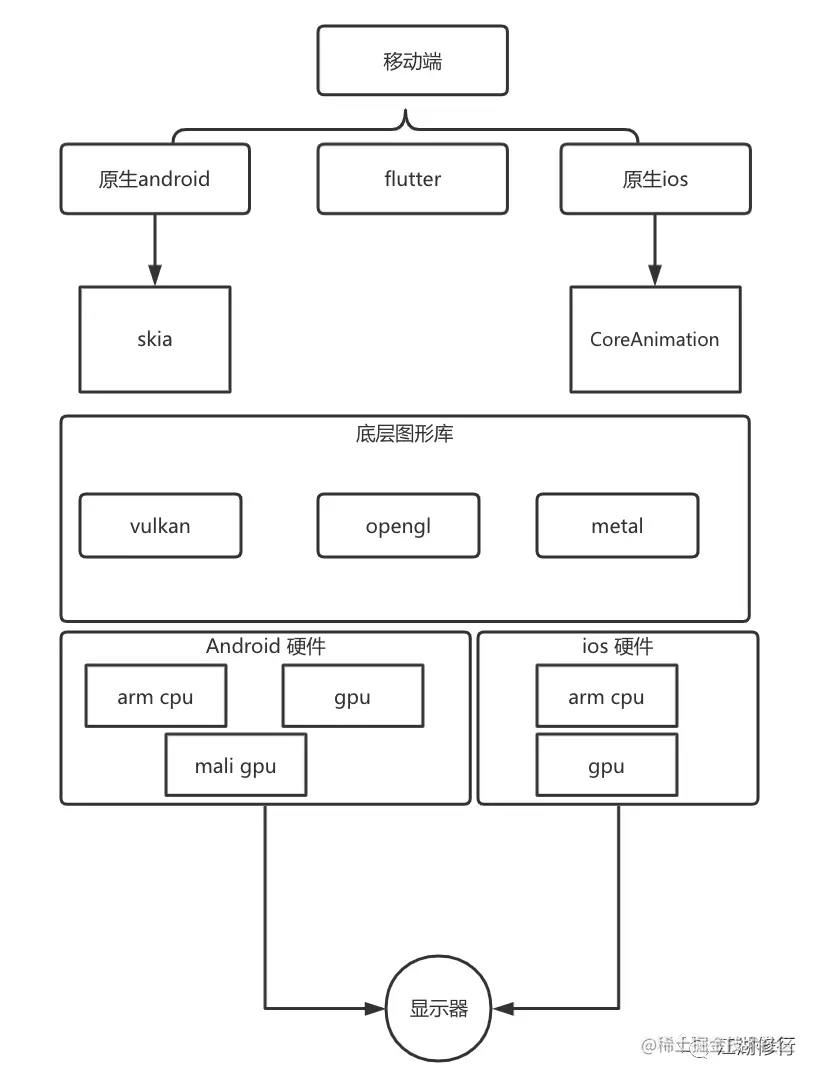

为了方便更清晰的知道Skia图形库在整个渲染过程所处的位置和作用，我大概将移动端的整体UI框架大致分成下面4个层次


1.UI库

无论Android还是ios都有自己的一套UI库（View/UIView），而Flutter则用dart语言实现一整套UI控件。Flutter先将控件树转成渲染树，然后交由Skia库绘制界面。

2.图形库

Skia图形库跟iOS平台的CoreAnimation等库功能类似，不仅提供了图形渲染功能，还提供文字绘制和图片显示功能。高级图形图像库将需要绘制的图形转成点、线、三角形等图元，再调用底层图形接口实现绘制。Skia本身也依赖了字体库，图片解析库等三方库

3.低级图形接口

OpenGL是使用最广的低级图形接口，兼容性最好，基本上支持市面上的所有GPU。Vulkan是Khronos Group推出的跨平台图形API（google近些年也在各业务线大力支持），除了iPhone的GPU，其他厂家的GPU基本都支持，旨在替代opengl，提供更细粒度的gpu控制。Metal是苹果推出的图形API，只支持自家GPU。

4.硬件层

目前的移动设备出于性能考虑，大部分图形都是通过GPU渲染，少数情况也会使用CPU渲染。

iPhone 在A11芯片以前使用power vr系列GPU，之后采用自研GPU。安卓手机大部分采用高通Adreno GPU或ARM mail GPU。GPU渲染完一帧图像后送FrameBuffer，最后在合适的时机展示在屏幕上。

Skia应用广泛并且跨平台，不仅用于Flutter和Android操作系统，还用于Google Chrome浏览器，同时支持windows、Mac、iOS操作系统。Skia由C++编写，代码开源，通过研究Skia有助于理解图形图像的绘制原理，为UI性能优化提供思路。

Flutter架构概览

首先我们来了解下Flutter的整体架构设计，Flutter被设计成一个可扩展，分层的系统。它包含了一系列依赖其下层的独立库。


  • 框架（Framework）：框架层是纯dart语言实现的一个响应式框架，开发者平常需要通过该层和Flutter系统交互。

  • 引擎（Engine）：引擎层绝大部分是用C++实现的，其为Flutter系统的核心。引擎提供了一系列Flutter核心API的底层实现，图形库，文字布局，文件等，是连接框架和系统（Andoird/iOS）的桥梁。

  • 嵌入层（Embedder）：嵌入层基本是由平台对应的语言实现的，例如：在Android上是由Java和C++实现；在iOS是由Objective-C/Objective-C++实现。嵌入层为Flutter系统提供了一个入口，Flutter系统通过该入口访问底层系统提供的服务，例如输入法，绘制surface等。

Skia框架探究

外部依赖

Skia依赖的三方库众多，包括字体解析库freeType,图片编解码库libjpeg-turbo、libpng、libgifcodec、libwebp和pdf文档处理库fpdfemb等。Skia支持多种软硬件平台，既支持ARM和x86指令集，也支持OpenGL、Metal和Vulkan低级图形接口。

Skia框架分层

Skia大致可分为：画布层，渲染设备层和封装适配层

画布层

画布层可以理解成提供给开发者在一个设备无关的画布，是一个高级抽象，提供了各种图形相关的api接口，类似于Android的Canvas。开发者可以在上面绘制各种图形，且不用关心硬件细节。

图形：drawPoints，drawRect。绘制文字：drawText。显示图片：drawBitmap。

渲染设备层

渲染设备层负责画布层的硬件实现，Skia将设备封装成下面三个类：

1.SKBitmapDevice

CPU渲染模式绘图，用于没有显卡或者显卡驱动的设备。此模式下，最后会将需要绘制的图形转成位图数据（RGB）写入指定内存，故称为BitmapDevice。Skia从性能角度考虑写内存操作，采用的SIMD指令集来加速内存操作。通过AVX或者NEON指令集实现。

2.SKGPUDevice

GPU渲染方式绘图。目前大部分移动设备和个人电脑都有GPU，GPU比CPU的运算单元多，并行计算能力强，通过GPU绘图可降低CPU占用，性能更好。Flutter、最新版本的chrome和android系统默认设置为GPU渲染模式。

3.SKPDFDevice

选用此设备时，渲染结果不是输出到显示器的画面，而是输出为pdf文件。

封装适配层

Skia为了屏蔽不同依赖库的接口差异，对依赖库进行了封装和适配。例如基于图片编解码库libjpeg-turbo、libpng、libwebp 封装了类SKJpegCodec、SKPngCodec、SKWebpCodec。基于底层图形库OpenGL、Metal、Vulkan封装了GrGLOpsRenderPass， GrMTOpsRenderPass, GrVKOpsRenderPass三个类。基于苹果平台CoreText字体库和开源字体FreeType封装了SkScalerContext_Mac和SkScalerContext_FreeType。

图形绘制原理

Skia支持绘制的图形众多，包括圆形、贝塞尔曲线等。下文重点分析图形的CPU和GPU两种渲染模式的原理。

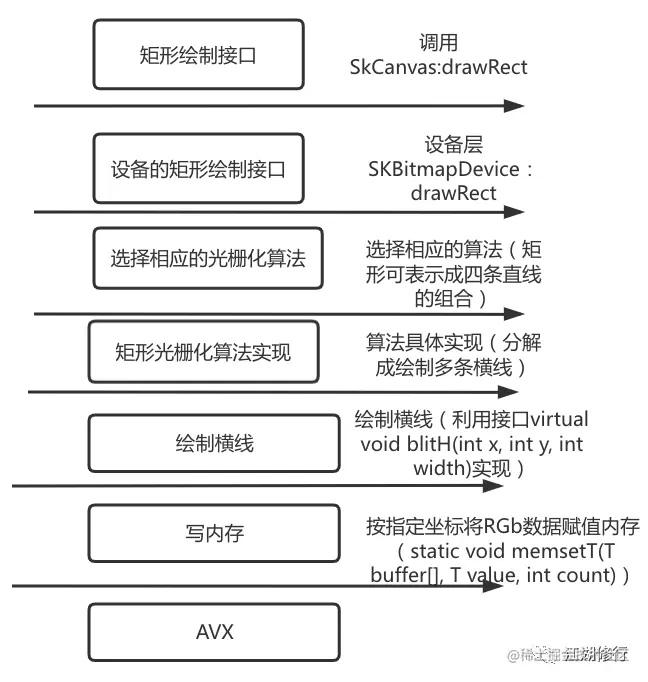

CPU模式渲染


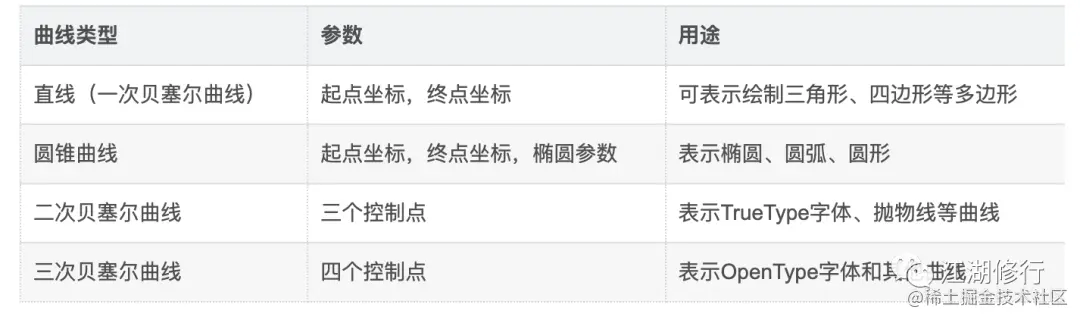

其中，各种复杂的图形可拆解成基本矢量图形的组合


提性能

目前32或者64位的处理中，普通的指令一次最多写入32位 或者64位数据，一个带alpha通道的点占4byte，也就是一次只能绘制1-2个点，效率较低。Skia为了提升性能，采用SIMD指令集来加速内存操作。x86下调用SSE、AVX等指令集实现内存赋值，SSE一次操作128位，AVX/AVX2一次操作256位数据，ARM下利用NEON指令集一次操作128位数据。

GPU渲染

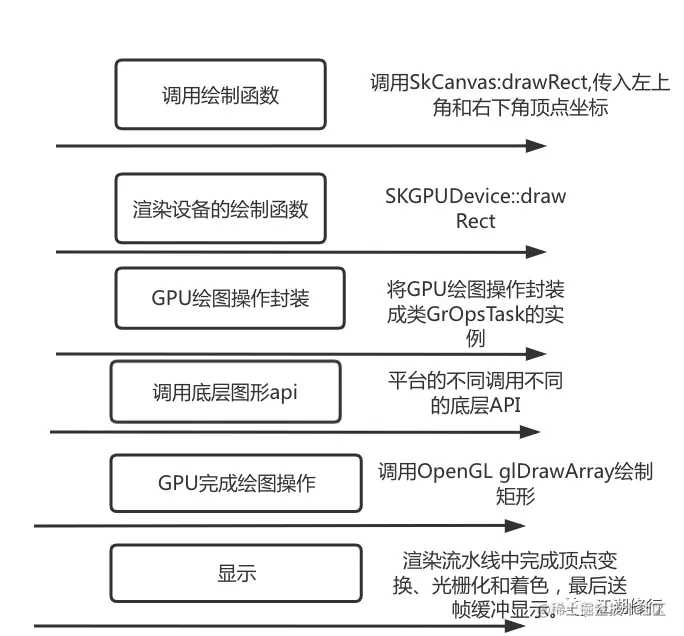

渲染流程如下：


调用底层api的时候因平台不同选择不同的api，OpenGL是目前使用最广泛的跨平台图形接口，跨平台特性好。

Metal 是一个和 OpenGL ES 类似的面向底层的图形编程接口，可以直接操作GPU；支持iOS和OS X，提供图形渲染和通用计算能力。

Vulkan是Opengl的重写版提供高性能和低CPU负担，天然支持多线程，能较好发挥多核CPU的性能。

Skia在大部分平台采用OpenGL，少部分平台调用Metal和vulkan。Skia对以上接口做了封装，屏蔽了不同底层图形接口的差异。分别为GrGLOpsRenderPass，GrMTOpsRenderPass,GrVKOpsRenderPass。

图片绘制原理

Skia位图绘制原理

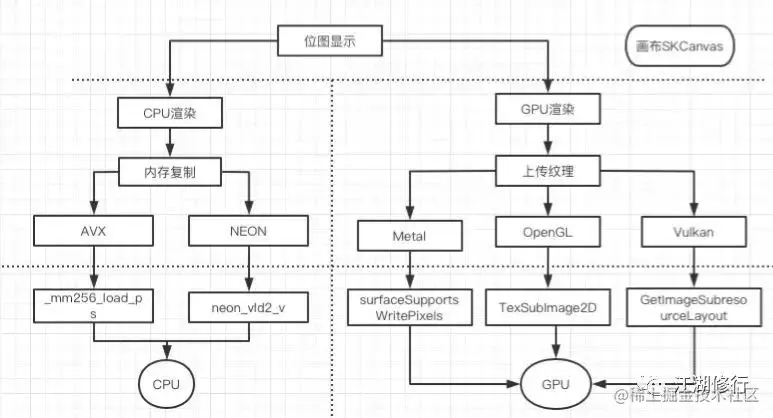

Skia提供了showBitmap函数可直接显示位图。位图渲染模式跟矢量图形类似，分为CPU渲染和GPU渲染。位图的CPU渲染跟实心矩形的渲染原理类似，通过SIMD指令集将位图内存一行一行拷贝到指定内存缓存中。GPU渲染模式通过调用OpenGL、Metal、vulkan的纹理贴图函数实现。


Skia压缩格式图片绘制原理

位图由于占用空间大，使用频率低，大部分情况下使用压缩格式图片。Skia支持的压缩格式图片如下：

格式优点缺点场景依赖解码库
gif文件小，支持动画、透明，无兼容性问题透明度只有1位，有白边和锯齿简单的动图libgifcodec
jpg支持24位真彩色，压缩率高有损压缩，不支持透明通道色彩丰富的图片libjpeg-turbo
png无损压缩，支持透明，简单图片尺寸小不支持动画，压缩率低logo/icon/透明图libpng
webp比jpeg压缩率更高，支持有损和无损压缩，支持动画、透明通道谷歌自研格式，部分平台不支持。Android 4.3后支持更好支持有损和无损压缩格式，支持动画libwebp
    SkCanvas c(dst);
    SkBitmap src;
    SkImageDecoder::DecodeFile(“test.jpg”, &src);
    //  图片解码
    c.drawBitmap(src, 0, 0, NULL);  //图片显示

显示流程如下图所示：

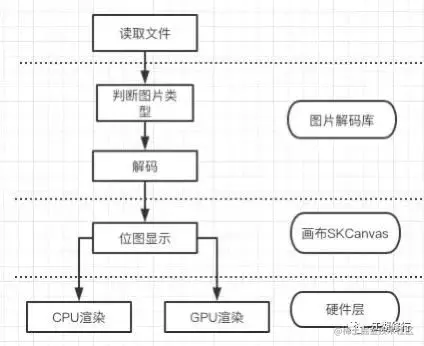

读取文件后，先通过文件头判断图片类型，然后通过相应的图片库解码成位图图像后，再通过CPU或者GPU渲染。

字体绘制原理

字体无法直接显示在屏幕上，需要解析成位图或者矢量图才能绘制。Skia的字体解析实现根据平台差异有所不同，mac和iOS平台调用coreText库,安卓平台调用开源库freeType。

FreeType是一个用C语言实现的，免费的高质量可移植字体引擎，支持点阵字体PCF、BDF和矢量字体TrueType、freeType等字体。

Skia点阵字体绘制原理

Skia的点阵字体显示代码：

SkFont font;
font.setEdging(SkFont::Edging::kAlias);
font.setSize(40);
const char text[] = "Click this link!";
size_t byteLength = strlen(static_cast<const char*>(text));
canvas->drawSimpleText(text, byteLength, SkTextEncoding::kUTF8, x, y, font, SkPaint());

Skia支持的点阵字体有PCF、BDF格式。点阵存储的是多张位图，常见的有1616，24 24，32*32等尺寸，解码和显示简单，缺点是放大后有锯齿。

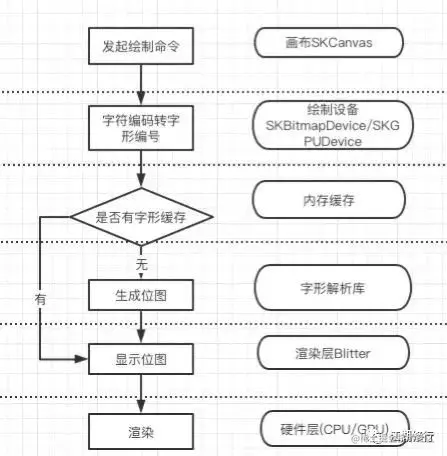

文字绘制流程如下：


点阵字体最后解析成了位图，然后根据平台不同选用CPU或者GPU渲染出来。Skia为了提高字体显示速度，对字体的解析结果做了内存缓存。

矢量字体绘制原理

矢量字体主要通过贝塞尔曲线描述字体，存储空间小，但渲染复杂，还需要导入字体库文件。Skia支持的矢量字体有tff(true type font)和otf(open true type)格式。前者采用二次贝塞尔曲线表示，后者采用三次贝塞尔曲线表示。Skia中矢量文字绘制代码如下：

SkPaint p;p.setStyle(SkPaint::kStroke_Style);
// 设置样式
p.setStrokeWidth(10);
// 设置宽度
p.setARGB(0xff, 0xbb, 0x00, 0x00);
// 设置颜色
sk_sp<SkTypeface> ttf = MakeResourceAsTypeface("fonts/Stroking.ttf");
SkFont font(ttf, 100);
if (ttf)
{
    SkFont font(ttf, 100);    canvas->drawString("○◉  ⁻₋⁺₊", 10, 100, font, p);
}

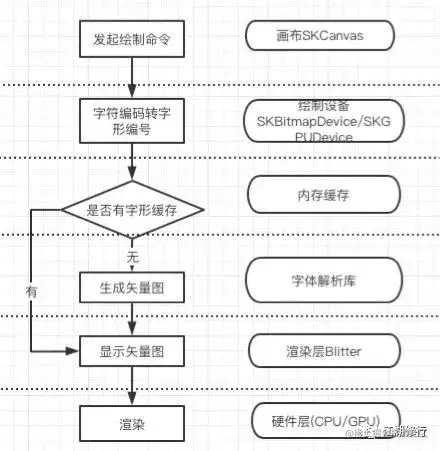

绘制流程如下：


总结

Skia是一个功能强大的跨平台图形库，能绘制矩形、圆形、贝塞尔曲线等矢量图，绘制点阵字体和矢量字体，显示jpeg、png、gif、webp等图片，同时性能好，从算法和硬件两个层面进行了优化。Skia支持多种软硬件平台，除了Android、chrome、Flutter等产品直接将其作为图形引擎，也支持iOS、windows等操作系统。Skia功能较多，还支持lottie动画，图像特效，还引入了中间语言SKGL，限于篇幅，这里不再展开。

微信首发：欢迎各位coder，关注 江湖修行 公众号。

参考文档：

1.iOS高性能绘图：medium.com/@almalehdev…

2.CoreAnimation：developer.apple.com/library/arc…

3.skia编译：skia.org/user/build

4.Skia技术指南：docs.google.com/document/d/…

5.blog.csdn.net/jh1988abc/a…

6.Skia源码：skia.googlesource.com/skia.git

7.Skia 百科：zh.wikipedia.org/zh-cn/Skia_…

8.GPU渲染流水线：zhuanlan.zhihu.com/p/61949898

9.Vukan介绍：www.khronos.org/assets/uplo…

10.ARM Mali GPU介绍：developer.arm.com/solutions/g…
