Flink中Checkpoint容错机制1

三、Flink Checkpoint 容错机制原理概述

Flink 提供了 Exactly once 特性，是依赖于带有 barrier 的分布式快照 + 可部分重发的数据源功能实现的。而分布式快照中，就保存了 operator 的状态信息。

Flink 的失败恢复依赖于 检查点机制 + 可部分重发的数据源。

• 一、检查点机制：Checkpoint 定期触发，产生快照，快照中记录了：

0. 当前检查点开始时数据源（例如 Kafka）中消息的 offset。
1. 记录了所有有状态的 Operator 当前的状态信息（例如 sum 中的数值）。（Application/Job Operator / / Task）
2. 通俗的解释：每隔一段时间，就给这个 job 中的所有 Task 的state 做一次持久化，所以所有 Task State 的持久化成功了，则意味着这个 job 在这个时刻的 checkpoint 就成功了， 也就意味着给这个 job 在当前时刻做了一次 checkpoint

• 二、可部分重发的数据源：Flink 选择最近成功完成的检查点，然后系统重放整个分布式的数据流，然后给予每个 Operator 他们在该检查点快照中的状态。数据源被设置为从合适位置开始重新读取流。例如在 Apache Kafka 中，那意味着告诉消费者从偏移量 offset 开始重新消费。

0. 通俗的解释：我从你哪儿拉取一部分数据执行消费，数据拉取成功了，但是消费失败。 我要重来一次。那到底从那个地方继续呢？

（1）如果数据源具备数据重放功能：那么没有消费处理成功的数据，就再拉取处理一次

（2）如果数据源不具备数据重放功能： 失败之后就再也拿不到之前拉取的数据了。数据丢失了

分布式消息系统：kafak rocketmq 都是具备数据重放能力的组件。

探讨一个问题：现在让你实现 Flink 的检查点机制的 功能，该怎么做？

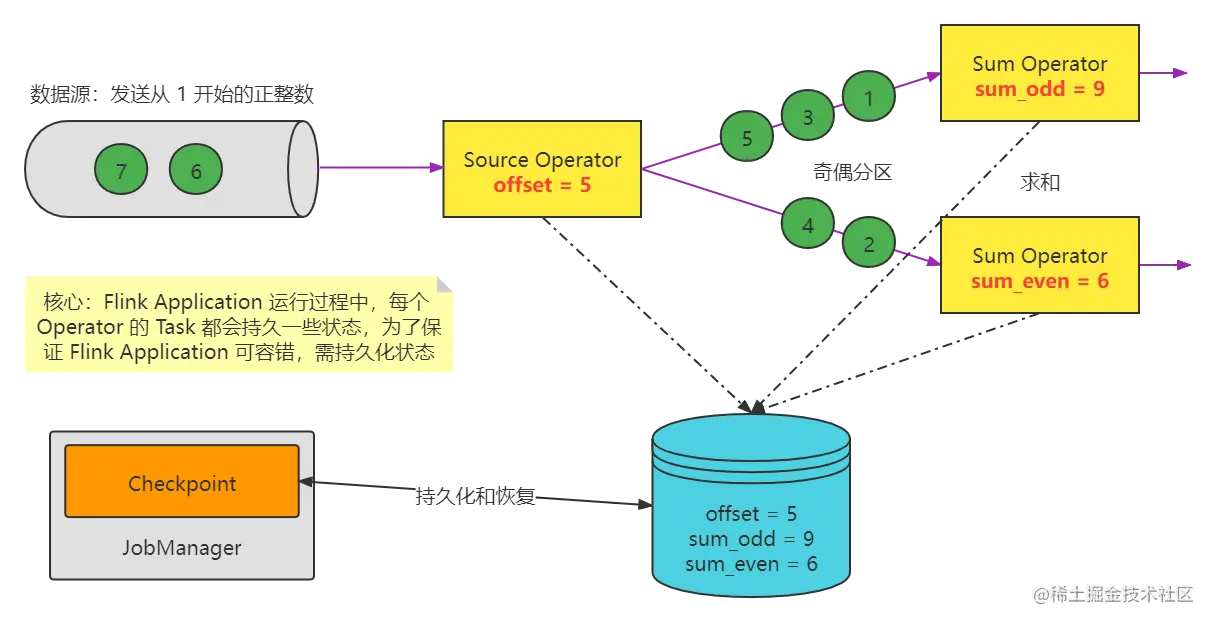

图零 整体的：CheckPoint简单设计

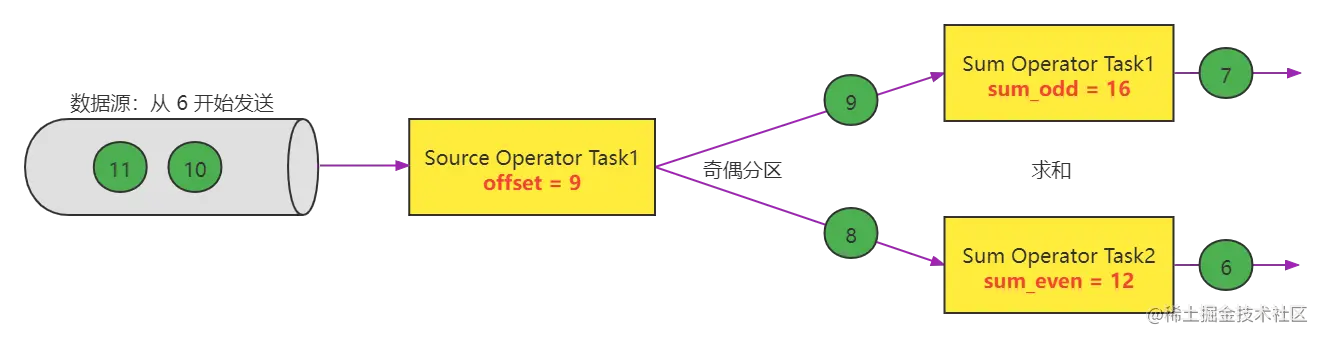

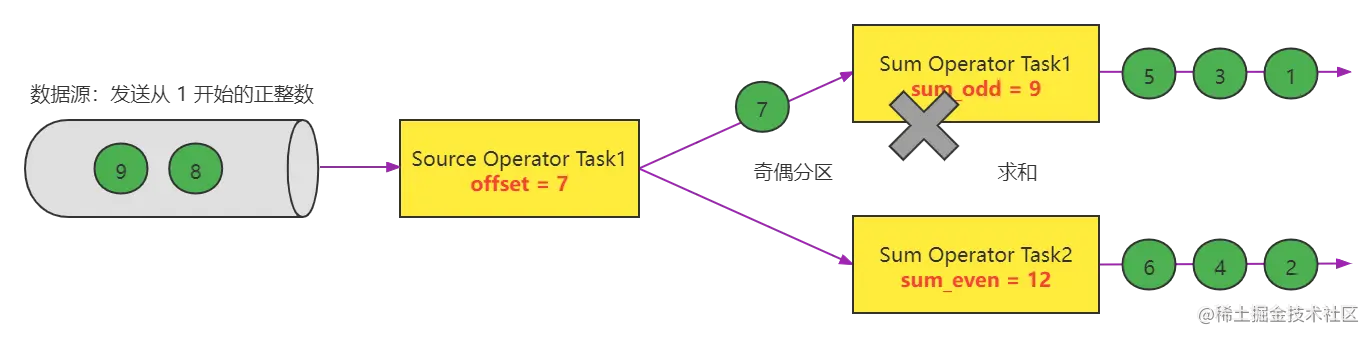

图一：当任务失败的时候

当任务运行失败的时候：

拍摄快照的时候，有两种结果是可以接受的：

如果标记放在 7 的后面： offset =7, sum_odd = 16, sum_even = 12
如果标记放在 6 的后面： offset =6, sum_odd = 9, sum_even = 12
如果标记放在 5 的后面： offset =5, sum_odd = 9, sum_even = 6

如果直接把上图中的每个 Task 的状态直接保存，那么就是不合理的（有些数据，上游已经处理了，但是下游没有被处理）：

offset =7, sum_odd = 9, sum_even = 12 XXXXXXXXXXXX, 如果 job 从这个状态中执行恢复，则 offset = 7 的这条数据就丢失了，没有参与计算

就一个需求：需要保证每一条数据，都完整的通过了这条处理链路（Source ---> Transform ----> Sink）

然后我们重启应用，对应的状态数据已经丢失了。

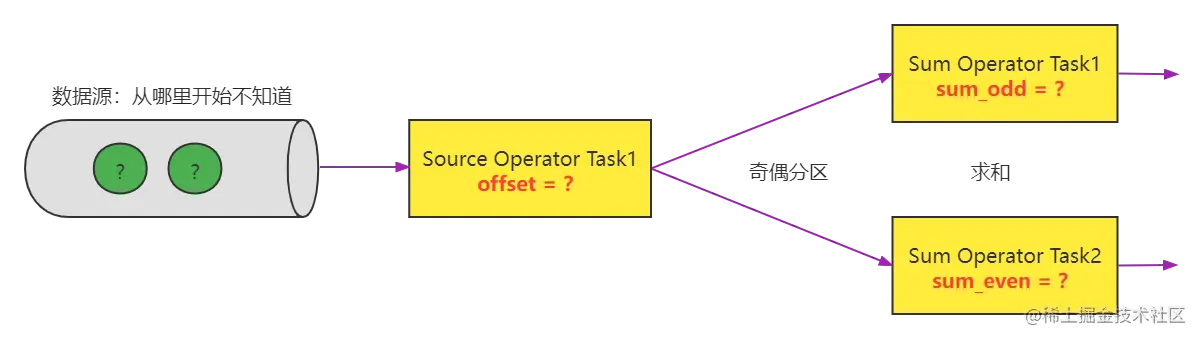

图二：重启应用

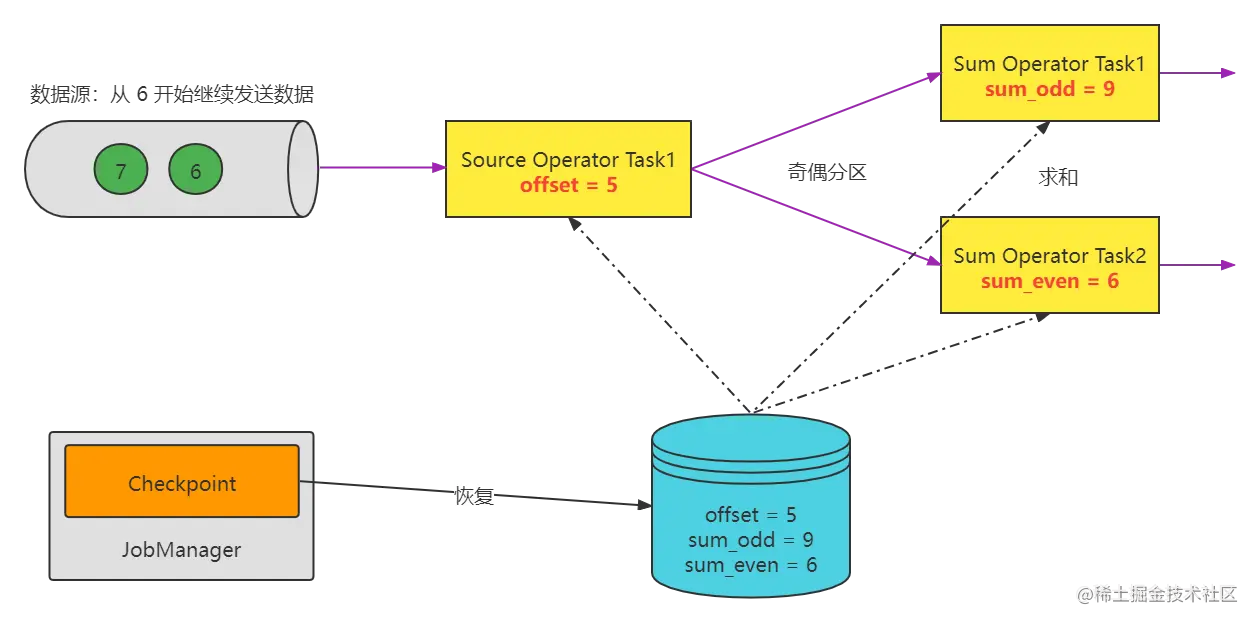

图三：CheckPoint恢复数据

Flink应用程序从checkpoint恢复数据：

图四：Flink应用程序继续运行

Flink应用程序继续运行：

四、Flink CheckPoint 算法原理深入剖析

State 是管理一个 Task 的状态，那么一个 Flink Job 在运行过程中，是由很多的 Task 分布式并行运行组成的。保管和管理一个 Task 的状态，对于一个 Task 的容错来说，非常重要，同样，保存和管理这个 Job 的所有 Task 的状态，并保持一致，也同样非常重要。这是 Flink 的 Job 容错的最终解决方案。

Flink 容错机制的核心是对数据流做连续的分布式快照(snapshots)，我们把每一次 take snapshot 动作称之为 Checkpoint。Checkpoint 是 Flink 实现容错机制最核心的功能，它能够根据配置周期性地基于 Stream 中各个 Operator/Task 的状态来生成快照，从而将这些状态数据定期持久化存储下来，当 Flink 程序一旦意外崩溃时，重新运行程序时可以有选择地从这些快照进行恢复，从而修正因为故障带来的程序数据异常。

具体的概念（重要的总结）：Flink 的 Checkpoint 机制基于 chandy-lamport 算法，在某一个时刻，对一个 Flink Job 的所有 Task 做一个快照拍摄（逻辑上解释），并且将快照保存在 内存/磁盘 中永久保存，这样子，如果 Flink Job 重启恢复，就可以从故障前最近一次的成功快照中进行状态恢复，从而实现保证 Flink 数据流式数据的一致性。当然，为了配合 Flink 能实现状态快照，并且 job 状态恢复，必须数据源具备数据回放功能。

简单地说，Checkpoint 是一种分布式快照：在某一时刻，对某个 Flink 作业所有的 Task 做一个快照（snapshot），并且将快照保存在 memory / filesystem 等存储系统中。这样，在任务进行故障恢复的时候，就可以还原到任务故障前最近一次检查点的状态，从而保证数据的一致性。当然，为了保证 exactly-once / at-leastonce 的特性，还需要数据源支持数据回放。

实现 Checkpoint 的核心是：Stream Barrier，它和普通消息无异，Stream barrier 作为一种标记信息插入到数据流和正常数据一起流动。barriers 永远不会超过记录，数据流严格有序，barrier 将数据流中的记录隔离成一系列的记录集合，并将一些集合中的数据加入到当前的快照中，而另一些数据加入到下一个快照中。每个 barrier 都带有快照的 ID，并且 barrier 之前的记录都进入了该快照。 barriers 不会中断流处理，非常轻量级。 来自不同快照的多个 barrier 可以同时在流中出现，这意味着多个快照可能并发地发生。

Flink 应用程序中的消息抽象其实是：BufferOrEvent（DataStream 数据流中的每条 记录 的数据抽象对象），它包含两个方面的信息：

01、Buffer：正常的待处理的数据
02、Event：嵌入到数据流中增强引擎流处理能力的特殊消息，包含 CheckpointBarrier 和 WaterMark
03、一个 DataStream 数据流中的数据其实有多种类型： data，checkpointbarrier，watermark

Flink 的 Checkpoint Coordinator 在需要触发检查点的时候要求数据源向数据流中注入 Stream Barrier（具体实现： CheckpointBarrier（checkpointID,timestamp）），当执行 Task 的 Operator 从他所有的 InputChannel 中都收到了 Stream Barrier 则会触发当前的 Operator 的快照拍摄，并向其下游 Operator发送 Stream Barrier。当所有的 SinkOperator 都反馈完成了快照之后， Flink Checkpoint Coordinator 认为 Checkpoint 创建成功。

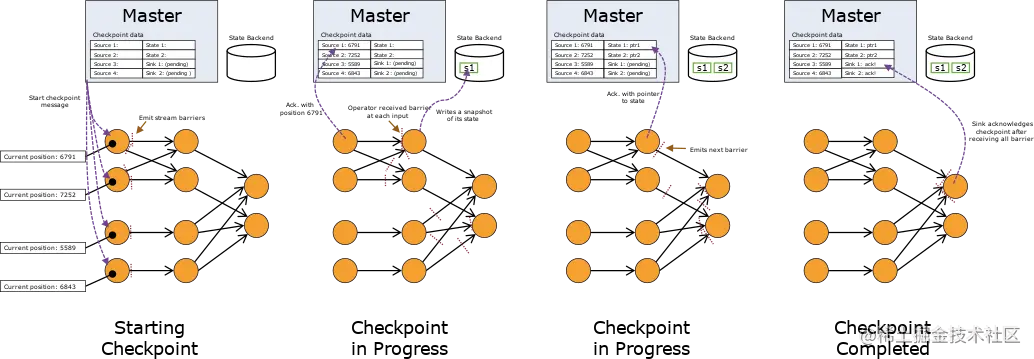

为了方便大家清楚理解 Checkpoint 的工作机制，在此提供了三张图：

图一：

图二：

图三：

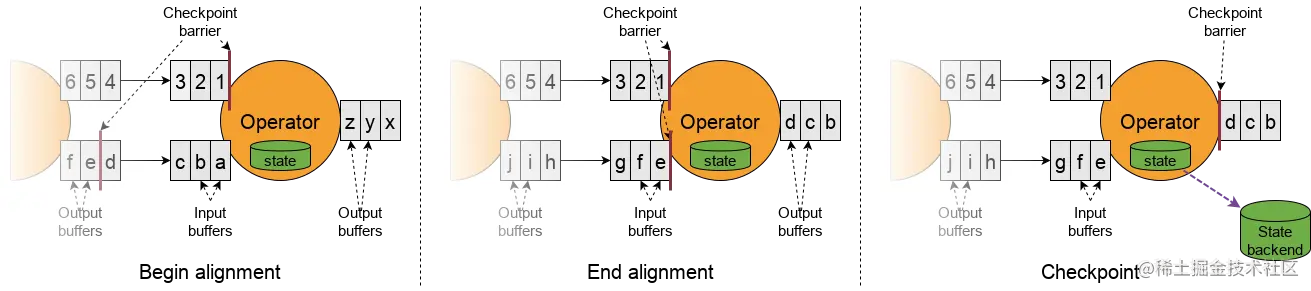

为什么要做对齐？

目的是为了 确保 一条数据如果被一个 Operator/Task 消费，那么就一定要被所有 Operator/Task 消费。否则如果一条数据 被 上游Operator/Task 消费了，但是没有被下游 Operator/Task 消费，那么就会出现数据重复消费或者漏消费！
